Uvod
Svake sedmice primam pozive inženjera kojima je rečeno da moraju kupiti čitave pneumatske sisteme od jednog brenda — ili riskirati katastrofalni kvar. Njihove proizvodne linije su obustavljene, budžeti su ograničeni, a OEM dobavljači nude rok isporuke od osam sedmica uz premium cijene. Strah od miješanja komponenti drži ih zarobljenima u skupom vendor lock-inu.
Da, možete sigurno kombinovati pneumatske ventile i cilindar različitih marki—pod uslovom da provjerite ključne faktore kompatibilnosti, uključujući nazivne pritiske, veličine priključaka, protočni kapacitet i standarde montaže. U kompaniji Bepto Pneumatics uspješno smo pomogli stotinama klijenata da integrišu naše cilindar bez klipa sa postojećim sistemima ventila kompanija SMC, Festo, Parker i drugih vodećih brendova, postižući besprijekoran rad uz smanjenje troškova za 30-40%.
Prošlog mjeseca proizvođač automobilskih dijelova u Michiganu kontaktirao nas je u očaju. Njihova proizvodna linija koristila je Parker ventile, ali im je hitno trebalo zamijeniti cilindar. Ponuda originalnog proizvođača bila je astronomska, a bojali su se da će miješanje marki poništiti garancije. Nakon naše procjene kompatibilnosti, ugradili su Bepto cilindar bez klipa — i sistem radi besprijekorno već tri mjeseca, čime su uštedjeli više od $15.000.
Sadržaj
- Možete li miješati pneumatske ventile i cilindar različitih proizvođača?
- Koji su ključni faktori kompatibilnosti koje treba provjeriti?
- Kako provjeriti veličinu porta i kompatibilnost navoja?
- Koje rizike trebate izbjegavati pri miješanju brendova?
- Često postavljana pitanja o kompatibilnosti pneumatskih komponenti
Možete li miješati pneumatske ventile i cilindar različitih proizvođača?
Kratki odgovor mogao bi iznenaditi tradicionaliste u industriji.
Apsolutno—pneumatske komponente prate međunarodne standarde (ISO 155521, ISO 212872, VDMA 24562) koji osiguravaju kompatibilnost među različitim markama kada se specifikacije podudaraju. Ključ je u razumijevanju da pneumatski sistemi rade po univerzalnim principima protoka komprimiranog zraka, bez obzira na logo na kućištu. Većina industrijskih ventila i cilindara projektovana je prema industrijskim standardima, što strateško miješanje ne samo da čini mogućim, već često i povoljnim.
Istina o kompatibilnosti brendova
Više od 15 godina u Bepto Pneumaticsu specijalizirani smo za isporuku visokokvalitetnih zamjenskih cilindara bez klipa koji se besprijekorno integriraju s postojećim ventilskim sistemima. Pneumatska industrija je sazrela do te mjere da je standardizacija pravilo, a ne izuzetak.
Evo šta sam naučio iz primjena u stvarnom svijetu:
Rad na industrijskim standardima: ISO standardi nisu stvoreni kao preporuke—to su funkcionalne specifikacije kojih se pridržavaju vodeći proizvođači. Kada ventil isporuči 6 bara kroz G1/4″ priključak, svaki cilindar ocijenjen za taj pritisak s odgovarajućim navojem će ispravno raditi.
OEM širenje straha: Mnogi proizvođači originalne opreme obeshrabruju miješanje marki kako bi zaštitili tržišni udio, a ne zbog legitimnih tehničkih zabrinutosti. Vidio sam bezbroj uspješnih instalacija s miješanim markama u automobilskoj, ambalažnoj i prehrambenoj industriji.
Prava priča o uspjehu
Sarah, menadžerica održavanja u pogonu za pakovanje farmaceutskih proizvoda u New Jerseyu, suočila se s uobičajenom dilemom. Njena proizvodna linija koristila je Festo ventile, ali je trebalo zamijeniti tri skupa cilindara bez klipa. Festo je ponudio cijenu od $8,400 s rokom isporuke od šest sedmica.
Nakon pregleda specifikacija njenog sistema, isporučili smo kompatibilne Bepto cilindar bez cijevi za $5,200, isporučene u roku od 10 dana. Instalacija je trajala manje od dva sata, a linija radi bez problema više od 18 mjeseci. Sarah sada propisuje Bepto cilindre za sve nove projekte, samouvjereno ih kombinujući sa svojom postojećom Festo ventilskom infrastrukturom.
Koji su ključni faktori kompatibilnosti koje treba provjeriti?
Prije miješanja bilo kojih pneumatskih komponenti, potreban vam je sistematski proces verifikacije. ✅

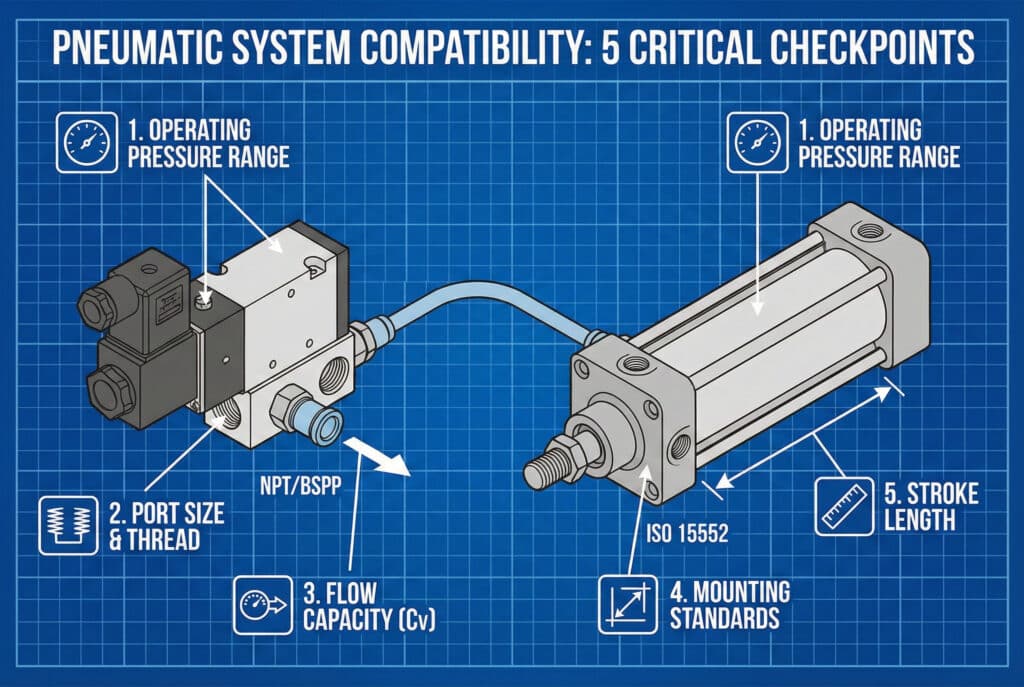

Pet ključnih faktora kompatibilnosti su: radni opseg pritiska, veličina priključka i tip navoja, protočni kapacitet (vrijednost Cv), standardi interfejsa za montažu i zahtjevi za dužinu hoda. Usklađivanje ovih specifikacija osigurava da će vaš sistem miješanih marki raditi pouzdano bez ugrožavanja sigurnosti ili efikasnosti.
Detaljan kontrolni popis kompatibilnosti
1. Radni tlak
Vaš ventil i cilindar moraju imati preklapajuće ocjene pritiska. Većina industrijske pneumatske opreme radi između 0,5 i 10 bar (7–145 psi), ali provjerite i minimalne i maksimalne ocjene.
| Komponenta | Tipičan raspon | Bepto Standard |
|---|---|---|
| Solenoidni ventili | 0,5-10 bar | 0,5-10 bar |
| Cilindri bez klipa | 1-10 bar | 1-10 bar |
| Standardni cilindri | 1-10 bar | 1-10 bar |
2. Veličina priključka i standardi navoja
Ovdje nastaju većina problema s kompatibilnošću. Uobičajeni tipovi niti uključuju:
- NPT3 (Nacionalni navoj za cijevi) – američki standard, sužavajući
- BSPP (Britanski standardni paralelni crijevo) – Evropski/azijski, paralelno sa brtvenom podloškom
- BSPT (Britanski standardni suženi profil cijevi) – Rjeđe, suženi
- Metrički sistem (M5, M7, itd.) – Sve češće u modernoj opremi
3. Protok (vrijednost Cv)
Ventil mora osigurati dovoljan volumen zraka za pokretanje cilindra pri željenoj brzini. Ventil s nedovoljnim Cv uzrokuje sporo kretanje cilindra, dok preveliki ventili troše energiju.
Profesionalni savjet: Za cilindar bez cijevi izračunajte potreban protok koristeći: Cv = (površina bušotine × hod × ciklusi po minuti) / 60
4. Standardi montaže
ISO 15552 (ranije ISO 6431) definira dimenzije montaže cilindara. Provjerite da li vaš zamjenski cilindar odgovara postojećim rasporedima rupa za montažu i razmaku vijaka.
Kako provjeriti veličinu porta i kompatibilnost navoja?
Neusklađenost niti je #1 uzrok neuspjelih instalacija miješanih marki.

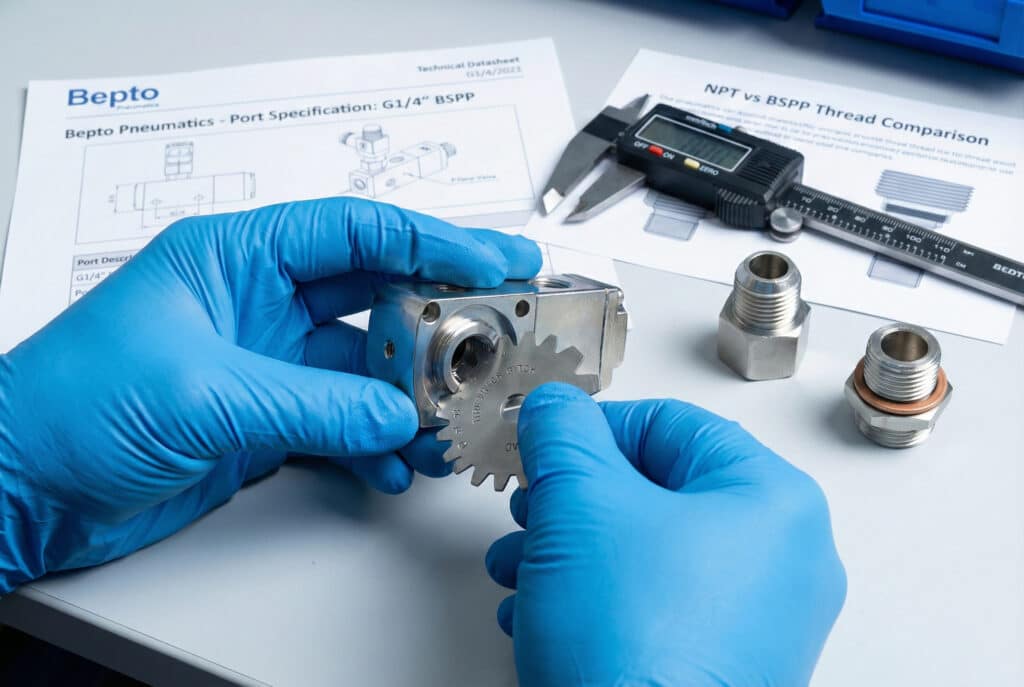

Koristite mjerilo koraka navoja4 da fizički provjerite tip nita, a zatim to uporedite sa tehničkim podacima proizvođača kako biste potvrdili veličinu priključka—nikada ne pretpostavljajte kompatibilnost samo na osnovu vizuelnog pregleda. U Bepto-u pružamo detaljne tehničke crteže koji prikazuju točne specifikacije navoja za svaki proizvod, čime se eliminiše nagađanje.
Proces verifikacije korak po korak
Fizičko mjerenje
- Mjerač navojnog koraka: Ovaj jeftini alat ($10-20) definitivno identificira tip navoja.
- Mjerenje kaliperom: Mjeri vanjski promjer da bi razlikovao slične veličine.
- Provjera dubine: Provjerite da dubina zahvata navoja odgovara vašim priključcima.
Križna referenca dokumentacije
Uvijek pribavite tehničke listove za obje komponente. Potražite:
- Naznačenje priključka (npr. “2× G1/4” ulaz/izlaz)
- Specifikacija niti s tolerancijom
- Preporučene vrijednosti obrtnog momenta
- Tip brtve (O-prsten, podloška, traka)
Adapterska rješenja
Kada direktna kompatibilnost nije moguća, kvalitetni adapteri pružaju pouzdana rješenja. U Bepto-u imamo stotine konfiguracija adaptera, od konvertera NPT na BSPP do reduktora metričkih na imperijalne.
Zbunjenost oko zajedničke niti
Mnogi inženjeri brkaju NPT i BSPP navoje jer izgledaju slično. Evo ključne razlike:
| Značajka | NPT | BSPP |
|---|---|---|
| Suženje | Da (1:16) | Ne (paralelno) |
| Metoda brtvljenja | Kompozit/traka za navoj | Zajamčena podloška |
| Angažman | Postupno se zateže | Zaustavlja se na ramenu |
| Zamjenjivi? | NE – će procuriti | NE – će procuriti |
Jednom sam savjetovao pogon za preradu hrane u Ontariju gdje su tehničari nametnuli NPT priključke u BSPP otvore. Nastali curenja su uzrokovala tri zastoja u proizvodnji prije nego što su nas nazvali. Problem smo identificirali u roku od nekoliko minuta i isporučili odgovarajuće adaptere—problem je trajno riješen. ✨
Koje rizike trebate izbjegavati pri miješanju brendova?
Iako je miješanje brendova općenito sigurno, određeni scenariji stvaraju stvarne probleme. ⚠️
Izbjegavajte miješanje komponenti s neusklađenim nazivnim pritiscima, neupotrebljivim materijalima brtvi za vaše medije, vlasničkim komunikacijskim protokolima u pametnim ventilima i nestandardnim dimenzijama montaže koje zahtijevaju prilagođene nosače. Ovi problemi mogu ugroziti sigurnost, stvoriti glavobolje pri održavanju ili zahtijevati skupa prilagođena rješenja.
Visokorizični scenariji

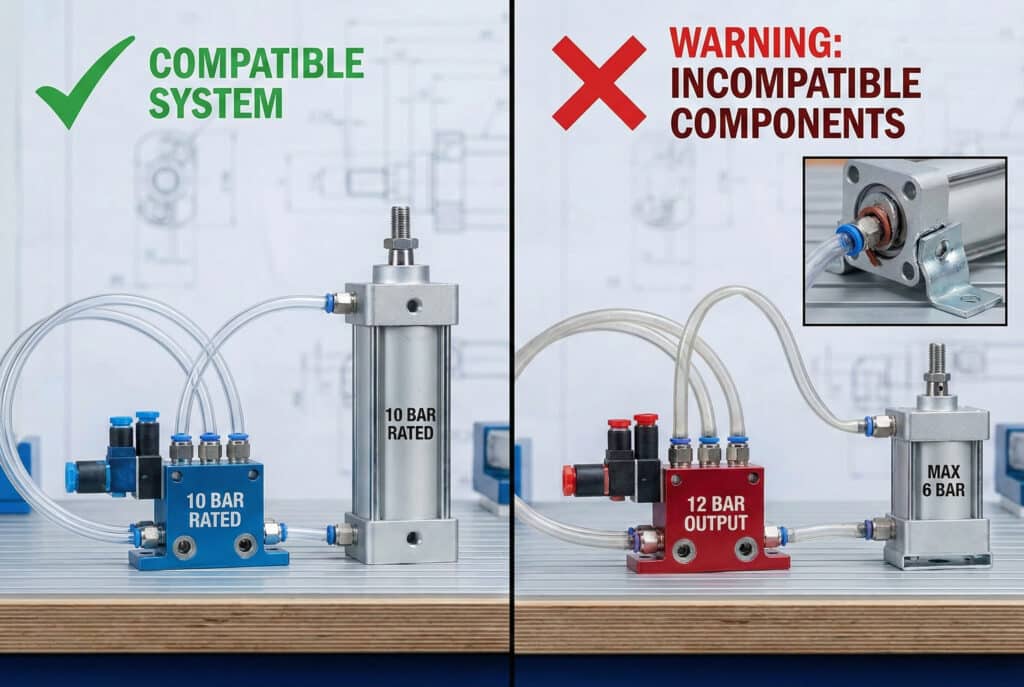

Neusklađenost ocjena pritiska
Nikada ne instalirajte cilindar od 6 bara na sistemu na kojem ventil može isporučiti 10 bara. Regulator pritiska može otkazati, a posljedice mogu biti opasne. Uvijek podudarajte ili premašite maksimalni pritisak sistema.
Neusklađenost materijala brtve
Standardne nitrilne (NBR) zaptivke su pogodne za komprimirani zrak, ali specijalizirane primjene zahtijevaju specifične materijale:
- Prehrana/Farmacija: Materijali odobreni od strane FDA (Bepto nudi PTFE i FKM opcije)
- Visoka temperatura: Viton (FKM) za primjene iznad 80°C
- Izloženost hemikalijama: EPDM ili PTFE ovisno o mediju
Integracija pametnih ventila
Moderne ventile “Industrija 4.0” sa IO-Link5 ili komunikacija putem fieldbus-a možda neće raditi sa standardnim cilindarima. Iako pneumatsko priključenje radi bez problema, izgubit ćete dijagnostičke mogućnosti.
Beptoova garancija kompatibilnosti
Uklonili smo nagađanje. Svaka stranica proizvoda uključuje:
- Potpuni dimenzionalni crteži s tolerancijama
- Specifikacije niti za sve priključke
- Rasponi pritiska i temperature
- Opcije materijala brtve
- Vodiči za unakrsnu referencu za glavne OEM marke
Također nudimo besplatne konzultacije o kompatibilnosti prije kupovine. Pošaljite nam specifikacije postojećih komponenti, a naš inženjerski tim će potvrditi kompatibilnost u roku od 24 sata—obično u roku od 2–3 sata.
Provjera troškova i koristi
Dopustite mi da podijelim stvarne brojke iz nedavnog projekta. Proizvođač mašina za pakovanje u Teksasu morao je zamijeniti četiri cilindra bez klipa u sistemu koji koristi SMC ventile:
| Opcija | Trošak | Vrijeme isporuke | Rezultat |
|---|---|---|---|
| SMC OEM | $12,800 | 7 sedmica | Savršeno pristajanje (očekivano) |
| Bepto kompatibilan | $7,900 | 12 dana | Savršeno pristajanje (provjereno) |
| Štednja | $4,900 | 5 sedmica brže | Identična izvedba |
Klijent je uložio 30 minuta provjeravajući kompatibilnost koristeći naše tehničke crteže. To je povrat od $9.800 po satu ulaganja vremena.
Zaključak
Kombinovanje pneumatskih ventila i cilindara različitih marki nije samo moguće—to je strateška prednost kada se uradi ispravno. Provjerom nazivnih pritisaka, kompatibilnosti priključaka, protočnog kapaciteta i standarda montaže, možete se osloboditi skupog vezivanja za dobavljača, a da pritom zadržite pouzdanost sistema. U kompaniji Bepto Pneumatics izgradili smo reputaciju pružajući visokokvalitetne, potpuno kompatibilne cilindar bez klipa koji se besprijekorno integrišu s vašom postojećom infrastrukturom, pružajući uštedu od 30-40% bez ugrožavanja performansi.
Često postavljana pitanja o kompatibilnosti pneumatskih komponenti
Mogu li koristiti Bepto cilindar bez klipa sa svojim postojećim Festo ili SMC ventilima?
Da, apsolutno—pod uslovom da ocjene pritiska, veličine priključaka i protočni kapacitet odgovaraju zahtjevima vaše primjene (obično 1–10 bar sa G1/4″ ili G1/8″ priključcima). Pružamo detaljne specifikacije kompatibilnosti za sve vodeće brendove, a naš inženjerski tim nudi besplatnu provjeru prije kupovine kako bi osigurao besprijekornu integraciju sa vašim postojećim sistemom ventila.
Hoće li miješanje brendova poništiti garanciju na moju opremu?
Većina garancija na opremu pokriva određenu kupljenu komponentu, a ne cijeli sistem—miješanje brendova obično ne poništava garancije, osim ako to nije izričito navedeno u vašem ugovoru o uslugama. Međutim, uvijek pregledajte svoje specifične uslove garancije i dokumentujte da zamjenske komponente zadovoljavaju ili premašuju OEM specifikacije (što Bepto proizvodi dosljedno čine).
Kako da znam da li moj ventil osigurava dovoljno protoka zraka za zamjenski cilindar?
Provjerite vrijednost Cv (koeficijent protoka) ventila u odnosu na promjer cilindra i potrebnu brzinu ciklusa – opće pravilo je da Cv treba biti najmanje 0,1 za cilindre s promjerom do 40 mm, 0,2 za promjere od 40 do 63 mm i 0,3 i više za veće promjere. Kontaktirajte naš tehnički tim s detaljima vaše primjene i izračunat ćemo točne zahtjeve za protok u roku od nekoliko sati.
Koja je najčešća greška pri miješanju marki pneumatskih alata?
Pod pretpostavkom da su NPT i BSPP navoji međusobno zamjenjivi—nisu, a prisilno spajanje nekompatibilnih navoja uzrokuje curenja i oštećene priključke. Uvijek provjerite tip navoja mjeračem koraka navoja ili dokumentacijom proizvođača prije ugradnje, te koristite odgovarajuće adaptere kad je to potrebno (imamo stotine konfiguracija adaptera upravo iz tog razloga).
Da li Bepto cilindri zadovoljavaju međunarodne standarde kvaliteta?
Da, svi Bepto pneumatski cilindri proizvode se prema standardima ISO 15552, ISO 21287 i VDMA, s materijalima i tolerancijama koje odgovaraju ili nadmašuju OEM specifikacije. Pružamo kompletnu tehničku dokumentaciju, certifikate o materijalima i nudimo specijalizirane opcije, uključujući brtve odobrene od FDA za primjene u prehrambenoj i farmaceutskoj industriji te proširene temperaturne raspone za zahtjevna okruženja.
-
Pregledajte međunarodni standard koji osigurava dimenzionalnu zamjenjivost pneumatskih cilindara među različitim proizvođačima. ↩
-
Provjerite standardne specifikacije kompaktnih pneumatskih cilindara kako biste osigurali kompatibilnost montaže. ↩
-
Razumite tehničke specifikacije suženih (NPT) navoja u odnosu na paralelne (BSPP) navoje kako biste spriječili neuspjehe pri povezivanju. ↩
-
Naučite kako koristiti ovaj ključni alat za mjerenje kako biste konačno identificirali vrste navoja i spriječili curenja. ↩
-
Istražite sučelje za točku-po-točku komunikaciju koje se koristi u modernim pametnim pneumatskim ventilima. ↩
