Jeste li se ikada zapitali zašto se vaš pneumatski cilindar ponekad “zalijepi” prije nego što se počne pomicati, uzrokujući trzave pokrete i greške u pozicioniranju? Ovaj frustrirajući fenomen naziva se mrtva zona i košta proizvođače hiljade u izgubljenom proizvodu i zastoju. Krivac? Sile trenja koje stvaraju “mrtvu zonu” u kojoj se vaš kontrolni signal mijenja, ali se ništa ne dešava.
Mrtva zona u pneumatskim cilindarima je nelinearna zona u kojoj male promjene ulaznog pritiska proizvode nulti izlazni pomak zbog statik trenje1 sile. Ova mrtva zona obično se kreće od 5 do 151 TP3T ukupnog kontrolnog signala i ozbiljno utječe na preciznost pozicioniranja, uzrokujući prelet, oscilaciju i neujednačena vremena ciklusa u automatiziranim sustavima. Pravilne tehnike kompenzacije trenja mogu smanjiti efekte mrtve zone za do 80%, dramatično poboljšavajući performanse sistema.
Radio sam sa stotinama inženjera koji se bore s ovim tačnim problemom. Tek prošlog mjeseca, nadzornik održavanja po imenu David iz pogona za punjenje boca u Milwaukeeju rekao mi je da njegova linija za pakovanje odbacuje 81% proizvoda zbog neujednačenog položaja cilindara. Nakon što smo analizirali njegov problem mrtve zone i primijenili odgovarajuću kompenzaciju, stopa odbijanja pala je na ispod 11%. Dopustite da vam pokažem kako smo to uradili.
Sadržaj
- Šta uzrokuje mrtvu zonu kod pneumatskih cilindara?
- Kako kompenzacija trenja smanjuje efekte mrtve zone?
- Koje su najučinkovitije strategije kompenzacije mrtve zone?
- Kako možete izmjeriti i kvantificirati mrtvu zonu u svom sistemu?
- Zaključak
- Često postavljana pitanja o mrtvoj zoni kod pneumatskih cilindara

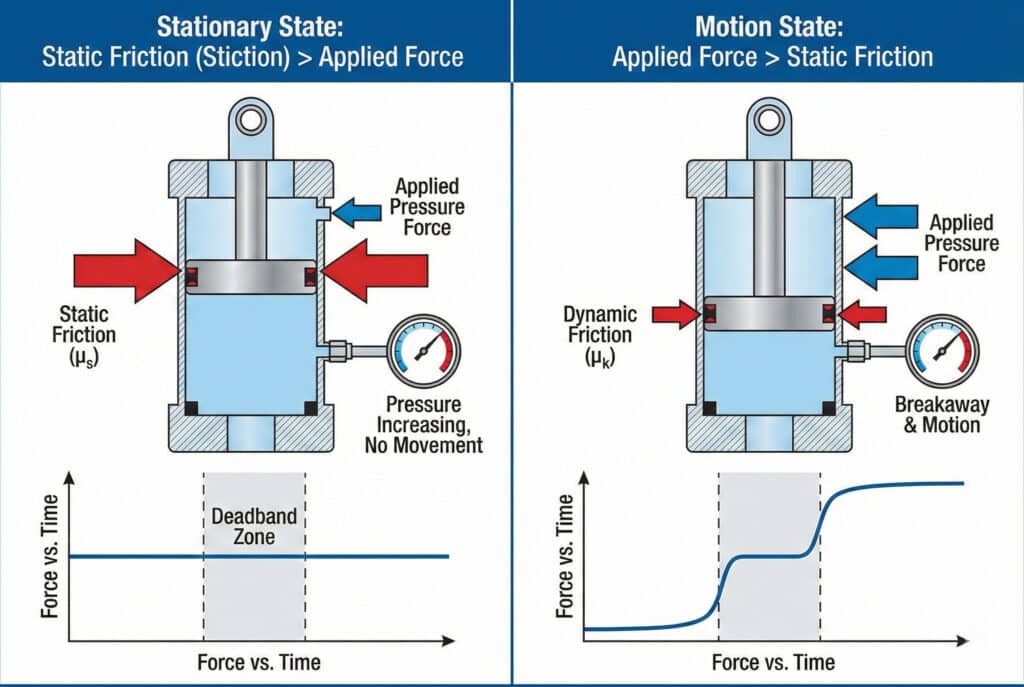

Šta uzrokuje mrtvu zonu kod pneumatskih cilindara?
Razumijevanje osnovnih uzroka mrtve zone je vaš prvi korak ka rješavanju problema pozicioniranja u pneumatskim automatizacijskim sistemima.
Mrtva zona nastaje prvenstveno zbog razlike između statičkog trenja (stiction) i dinamičkog trenja u cilindričnim brtvama i ležajevima. Kada je cilindar nepomičan, statičko trenje ga drži na mjestu sve dok primijenjena sila pritiska ne premaši taj prag, stvarajući “mrtvu zonu” u kojoj ulazni signali za upravljanje ne izazivaju nikakvo kretanje.
Fizika iza Deadbanda
Fenomen mrtve zone obuhvata nekoliko međusobno povezanih faktora:
- Statičko naspram kinetičkog trenja: Statički trenje (μs) je obično 20–40 puta veće od kinetičkog trenja (μk), stvarajući diskontinuitet sile pri nultoj brzini.
- Dizajn brtve: O-prstenovi, U-čaše i drugi brtveni elementi se komprimiraju protiv zidova cilindra, s koeficijentima trenja od 0,1 do 0,5, ovisno o materijalu.
- Kompresibilnost zraka: Za razliku od hidrauličnih sistema, pneumatski sistemi koriste kompresibilni zrak, koji djeluje kao “opružina” koja skladišti energiju tokom zone mrtvog prostora.
- Ljepljivo-klizni efekt2: Kada se konačno dogodi odvajanje, pohranjena pneumatska energija se naglo oslobađa, uzrokujući prelet.
Uobičajeni uzročnici mrtve zone
| Faktor | Uticaj na mrtvu zonu | Tipičan raspon |
|---|---|---|
| Trljanje zapečaćeno | Visoko | 40-60% od ukupno |
| Trzanje ležaja | Srednje | 20-30% od ukupno |
| Kompresibilnost zraka | Srednje | 15-25% od ukupno |
| Neusklađenost | Varijabla | 5-20% od ukupnog |
| Zagađenje | Varijabla | 0-15% od ukupno |
Sjećam se da sam radio s inženjerkom Sarah iz pogona za farmaceutsko pakovanje u New Jerseyu. Njeni cilindri bez klipa imali su mrtvu zonu od 12%, što je uzrokovalo greške pri brojanju tableta. Otkrili smo da su preusko zategnute nosače za montažu stvarali neusklađenost, dodajući dodatnih 4% njenoj mrtvoj zoni. Nakon pravilnog poravnanja i prelaska na naše Bepto cilindri bez klipa s niskim trenjem, njena mrtva zona pala je na samo 4%.

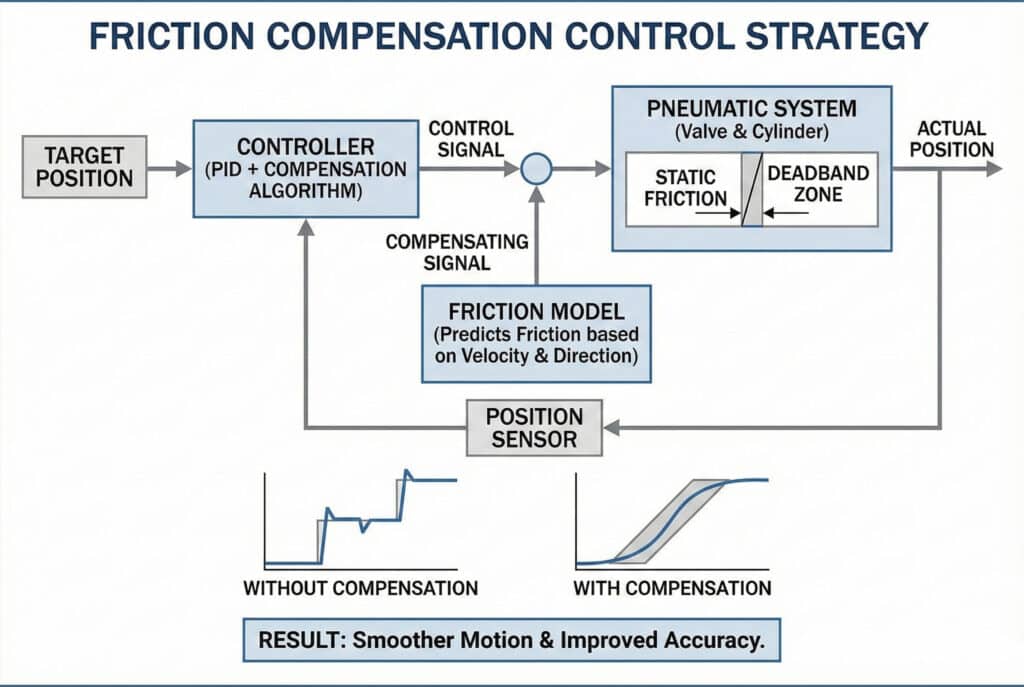

Kako kompenzacija trenja smanjuje efekte mrtve zone?
Kompenzacija trenja je sistematski pristup suzbijanju mrtve zone putem kontrolnih strategija i hardverskih modifikacija. ⚙️
Kompenzacija trenja djeluje primjenom dodatnog kontrolnog napora posebno osmišljenog za prevazilaženje statičkih sila trenja pri promjenama smjera i pokretima male brzine. Napredni algoritmi kompenzacije predviđaju silu trenja na osnovu brzine i smjera, zatim dodaju kompenzacijski signal koji “popunjava” zonu mrtvog područja, što rezultira glađim kretanjem i boljom preciznošću pozicioniranja.
Mehanizmi kompenzacije
Postoje tri osnovna pristupa kompenzaciji trenja:
1. Kompenzacija zasnovana na modelu
Ova metoda koristi matematičke modele trenja (kao što su LuGre ili Dahl modeli3) za predviđanje sila trenja. Kontroler izračunava očekivanu silu trenja na osnovu trenutne brzine i položaja, a zatim dodaje prednapredni signal kako bi je poništio.
2. Adaptivna kompenzacija
Adaptivni algoritmi vremenom uče karakteristike trenja posmatranjem ponašanja sistema. Oni kontinuirano prilagođavaju kompenzacijske parametre kako bi održali optimalne performanse čak i kada se zaptivke troše ili se temperature mijenjaju.
3. Injekcija Dither signala
Visokofrekventne oscilacije male amplitude (dither) dodaju se upravljačkom signalu kako bi se cilindar održao u stanju mikro-pokreta, čime se statičko trenje efektivno smanjuje na nivo dinamičkog trenja.
Usporedba performansi
| Metoda kompenzacije | Smanjenje mrtve zone | Kompleksnost implementacije | Uticaj na troškove |
|---|---|---|---|
| Nema naknade | 0% (osnovna linija) | Nijedan | Nisko |
| Jednostavan prag | 30-40% | Nisko | Nisko |
| Zasnovano na modelu | 60-75% | Srednje | Srednje |
| Adaptivni | 70-85% | Visoko | Visoko |
| Oprema + Kontrola | 80-90% | Srednje | Srednje |
U Bepto smo konstruirali naše cilindar bez klipa s brtvama male trenje i preciznim ležajevima koji prirodno smanjuju mrtvu zonu za 40–50% u usporedbi sa standardnim OEM cilindarima. Kada se kombiniraju s odgovarajućom kompenzacijom upravljanja, naši kupci postižu preciznost pozicioniranja unutar ±0,5 mm.
Koje su najučinkovitije strategije kompenzacije mrtve zone?
Izbor prave strategije kompenzacije ovisi o vašim zahtjevima za aplikaciju, budžetu i tehničkim mogućnostima.
Najučinkovitija kompenzacija mrtve zone kombinira hardversku optimizaciju (komponente s niskim trenjem, pravilno podmazivanje, precizno poravnanje) sa softverskim strategijama (kompenzacija unaprijed, promatrači brzine i adaptivni algoritmi). Za industrijsku primjenu hibridni pristup koji koristi kvalitetne cilindre s niskim trenjem i jednostavnu kompenzaciju zasnovanu na modelu obično pruža najbolji omjer cijene i performansi, postižući smanjenje mrtve zone od 70–80%.
Praktične strategije implementacije
Rješenja na nivou hardvera
- Zaptivke s niskim trenjem: Zaptivke na bazi poliuretana ili PTFE-a smanjuju koeficijente trenja za 30–50%
- Precizni ležajevi: Linearni kuglični ležajevi ili klizni ležajevi minimiziraju trenje bočnog opterećenja.
- Pravilno podmazivanje: Automatski sistemi podmazivanja održavaju dosljedna svojstva trenja.
- Kvalitetni komponente: Premium cilindri, poput naših Bepto cilindara bez klipa, proizvode se uz strože tolerancije.
Rješenja na nivou softvera
- Kompenzacija unaprijed: Dodajte fiksni pomak pri promjenama smjera.
- Kompenzacija zasnovana na brzini: Kompenzacija skale s komandovanom brzinom
- Povrat informacija o pritisku: Koristite senzore pritiska za otkrivanje i kompenzaciju trenja u stvarnom vremenu.
- Algoritmi učenja: Obučite neuronske mreže za predviđanje obrazaca trenja
Prava priča o uspjehu
Dopustite mi da podijelim slučaj iz prošle godine. Michael, inženjer za upravljanje procesima u proizvođaču automobilskih dijelova u Ohaju, imao je problema s aplikacijom pick-and-place koristeći cilindar bez klipa. Njegove greške u pozicioniranju uzrokovale su stopu otpada od 5%, što je njegovoj kompaniji mjesečno koštalo više od $30.000.
Analizirali smo njegov sistem i utvrdili:
- Originalni OEM cilindri imali su mrtvu zonu od 14%.
- Nema kompenzacije trenja u njegovom PLC programu
- Misalignment je dodao još jednu grešku u pozicioniranju od 3%.
Naše rješenje:
- Zamijenjeno Bepto cilindarima bez cijevi s niskim trenjem (ugrađena mrtva zona od 61 TP3T)
- Implementirana je jednostavna prednapredna kompenzacija zasnovana na brzini.
- Pravilno poravnati nosači za montažu
Rezultati: Preciznost pozicioniranja poboljšana je sa ±2,5 mm na ±0,3 mm, stopa otpada smanjena je na 0,41 TP3T, a Michaelova tvornica je mjesečno uštedjela $28.000 uz skraćivanje vremena ciklusa za 121 TP3T. Uloženo je mogao opravdati za samo 6 sedmica.
Kako možete izmjeriti i kvantificirati mrtvu zonu u svom sistemu?
Precizno mjerenje je neophodno za dijagnosticiranje problema i provjeru efikasnosti kompenzacije.
Deadband se mjeri polaganim povećavanjem kontrolnog signala uz praćenje stvarne pozicije cilindra. Prikažite ulazni signal u odnosu na izlaznu poziciju kako biste kreirali histerezna petlja4—širina ove petlje pri nuli brzine predstavlja vaš postotak mrtve zone. Profesionalno mjerenje koristi linearne enkodere ili laserske senzore pomaka s rezolucijom od 0,01 mm, bilježeći podatke pri uzorkovanju od 100 Hz i više kako bi se zabilježila cjelokupna karakteristična kriva trenja.
Korak-po-korak protokol mjerenja
Postavljanje opreme:
– Ugradite senzor preciznog položaja (enkoder, LVDT5, ili laser)
– Povezati se sa sistemom za prikupljanje podataka (uzorkovanje najmanje 100 Hz)
– Provjerite da je cilindar pravilno zagrijan (izvedite 20+ ciklusa)Prikupljanje podataka:
– Komanda ulaza sporog trokutastog vala (0,1-1 Hz)
– Zapisati i ulazni signal i izlazni položaj
– Ponavljajte 3-5 ciklusa radi dosljednosti
– Testirati pri različitim opterećenjima, ako je primjenjivoAnaliza:
– Uporedba ulaza i izlaza (histeresisna kriva)
– Izmjerite maksimalnu širinu pri nultom prijelazu
– Izračunajte mrtvu zonu kao postotak ukupnog hoda
– Uporedite sa osnovnim specifikacijama
Kontrolna lista za dijagnostiku
| Simptom | Vjerovatni uzrok | Preporučena akcija |
|---|---|---|
| Mrtva zona > 15% | Prekomjerno trenje brtve | Zamijenite zaptivke ili nadogradite cilindar |
| Asimetrična mrtva zona | Neusklađenost | Provjerite montažu i poravnanje |
| Povećanje mrtve zone tokom vremena | Trošenje ili kontaminacija | Provjerite brtve, dodajte filtraciju. |
| Mrtva zona ovisna o temperaturi | Problemi s podmazivanjem | Poboljšajte sistem podmazivanja |
| Mrtva zona ovisna o opterećenju | Neadekvatna veličina cilindra | Povećajte cilindar ili smanjite opterećenje |
Beptoova prednost pri testiranju
U našem postrojenju testiramo svaku seriju cilindara bez klipa na kompjuteriziranim ispitnim klupama koje mjere mrtvu zonu, silu odvajanja i karakteristike trenja tokom cijelog hoda. Garantujemo da naši cilindri ispunjavaju specifikacije mrtve zone <6% i uz svaku pošiljku dostavljamo podatke o ispitivanju. Ova garancija kvaliteta je razlog zašto inženjeri širom Sjeverne Amerike, Evrope i Azije vjeruju Bepto kao svojoj pouzdanoj alternativi skupim OEM dijelovima. ✅
Kada se suočavate s zastojem jer je OEM cilindar na čekanju osam sedmica, možemo isporučiti kompatibilnu Bepto zamjenu u roku od 48 sati—s boljim karakteristikama trenja i po 30–40 % nižoj cijeni. To je prednost Bepto.
Zaključak
Mrtva zona ne mora biti neprijatelj precizne pneumatske automatizacije. Razumijevanjem njenih uzroka, primjenom pametnih strategija kompenzacije i odabirom kvalitetnih komponenti, poput Bepto cilindara bez klipa, možete postići preciznost pozicioniranja koju vaša primjena zahtijeva, istovremeno smanjujući troškove i vrijeme zastoja.
Često postavljana pitanja o mrtvoj zoni kod pneumatskih cilindara
Koja je prihvatljiva mrtva zona za primjene preciznog pozicioniranja?
Za precizne primjene, mrtva zona bi trebala biti ispod 5% ukupnog hoda, što odgovara preciznosti pozicioniranja od ±0,5 mm ili boljoj na tipičnim industrijskim cilindarima. Visokoprecizne primjene poput sklapanja elektronike mogu zahtijevati <2% mrtve zone, što se može postići vrhunskim cilindarima s niskim trenjem i naprednim algoritmima kompenzacije. Standardne industrijske primjene obično mogu tolerirati 8–10% mrtve zone.
Može li se mrtvi hod u pneumatskim sistemima potpuno eliminisati?
Potpuna eliminacija je nemoguća zbog osnovnih fizičkih zakona trenja, ali se mrtva zona može smanjiti na <2% optimalnim hardverom i dizajnom kontrole. Praktični limit iznosi oko 1–21 TP3T zbog kompresibilnosti zraka, mikro-trenja brtve i rezolucije senzora. Hidraulički sistemi mogu postići manju mrtvu zonu zahvaljujući nekompaktibilnosti fluida, ali pneumatski sistemi nude prednosti u pogledu čistoće, troškova i jednostavnosti.
Kako temperatura utječe na mrtvu zonu kod pneumatskih cilindara?
Promjene temperature utječu na svojstva materijala brtve i viskoznost podmazivanja, potencijalno povećavajući mrtvu zonu za 20–50% u uobičajenim industrijskim temperaturnim rasponima (-10 °C do +60 °C). Niske temperature učvršćuju zaptivke i zgusnu maziva, povećavajući statički trenje. Adaptivni algoritmi za kompenzaciju mogu uzeti u obzir utjecaje temperature prilagođavajući parametre na osnovu povratnih informacija senzora temperature.
Zašto cilindri bez klipa često imaju manju mrtvu zonu nego cilindri s klipom?
Cilindri bez klipa eliminišu brtvu klipa, koja je obično komponenta s najvećim trenjem u konvencionalnim cilindrima, smanjujući ukupno trenje za 30–40%. Dizajn vanjske klizne glave cilindara bez klipa također omogućava precizna linearna ležaja koja dodatno smanjuju trenje. Zato se mi u Bepto specijaliziramo za tehnologiju cilindara bez klipa—ona je jednostavno superiorna za primjene koje zahtijevaju glatko kretanje i precizno pozicioniranje.
Koliko često treba mjeriti i kompenzirati deadband?
Početno mjerenje treba obaviti tokom puštanja u rad, uz periodične provjere svakih 6–12 mjeseci ili nakon 1 miliona ciklusa, ovisno o tome šta nastupi prvo. Iznenadni porasti mrtve zone ukazuju na habanje, kontaminaciju ili neusklađenost koja zahtijeva održavanje. Adaptivni sistemi kompenzacije kontinuirano prate i prilagođavaju se, ali ručna provjera osigurava da se adaptivni algoritam nije udaljio od optimalnih postavki.
-
