Vaša proizvodna linija staje kad se još jedna solenoidna zavojnica neočekivano pregori, što je treći kvar ovog mjeseca. Oštar miris izgorjelog bakra ispunjava zrak dok shvatate da ovo nije samo loša sreća – postoji sistemski problem koji uništava vaše komponente automatizacije.
Izgaranje zavojnice solenoida obično je posljedica prekomjernog protoka struje uzrokovanog prenaponskim skokom, neprekidnim radom izvan projektnih granica, neadekvatnog odvođenja topline ili mehaničkog zaglavljivanja koje sprječava pravilno prebacivanje ventila i povećava potrošnju energije.
Prošle sedmice istraživao sam niz kvarova zavojnica u pogonu za proizvodnju automobilskih dijelova Roberta u Michiganu, gdje je pet solenoidnih ventila izgorjelo u roku od dvije sedmice, što je koštalo više od $15.000 u zastoju i hitnim zamjenama.
Sadržaj
- Koji su glavni električni uzroci pregorijevanja zavojnice?
- Kako mehanički problemi dovode do kvara zavojnice?
- Zašto stres iz okoline ubrzava degradaciju zavojnice?
- Koje preventivne mjere mogu eliminirati pregorijevanje zavojnice?
Koji su glavni električni uzroci pregorijevanja zavojnice?
Razumijevanje mehanizama električnog kvara je ključno za sprječavanje pregorijevanja solenoidne zavojnice i osiguravanje pouzdanog rada pneumatskog sistema.
Izgaranje električne zavojnice prvenstveno nastaje uslijed prekomjernih napona, neispravnog rada ciklusa opterećenja, nestabilnosti napajanja i neadekvatnog ograničenja struje, pri čemu je prekomjerno stvaranje toplote uobičajeni put do kvara u svim slučajevima.
Oštećenje usljed prenaponskog udara
Primjena napona iznad nazivnih specifikacija zavojnice povećava protok struje eksponencijalno, stvarajući prekomjernu toplinu koja razgrađuje izolaciju žice. Čak i 15% prenaponski skok može smanjiti vijek trajanja zavojnice za 50% kroz ubrzano termičko starenje1.
Povrede ciklusa dužnosti
Mnoge solenoidne zavojnice su dizajnirane za povremeni rad (obično 25% ili 50%) radni ciklus2) ali se koriste kontinuirano. Kontinuirani rad bez adekvatnog vremena hlađenja uzrokuje nakupljanje toplote koje na kraju uništava namotaj zavojnice.
| Stanje napona | Povećanje struje | Generacija toplote | Očekivani život |
|---|---|---|---|
| Ocijenjeno sa 100% | Normalno | Osnova | 100% |
| Ocijenjeno sa 110% | 21% povećanje | 46% povećanje | 60% |
| Ocijenjeno sa 120% | 44% povećanje | 107% povećanje | 25% |
| Ocijenjeno sa 130% | 69% povećanje | 185% povećanje | 10% |
Problemi s kvalitetom napajanja
Naporni skokovi, harmonici3, a transijenti od prekidnih opterećenja ili lošeg kondicioniranja napajanja mogu uzrokovati trenutno oštećenje zavojnice. Induktivni odskok4 iz drugih solenoida na istom krugu stvara posebno štetne prenaponske skokove.
U Robertovom pogonu su se tokom pokretanja motora javljali skokovi napona do 150%, koji su putem zajedničkih električnih panela dospijevali do solenoidnih kola. Riješili smo to instaliranjem prigušivača prenaponskih skokova i odvajanjem pneumatskih upravljačkih kola od visokopojasnih opterećenja. ⚡
Pogrešan izbor zavojnice
Korištenje AC namotaja na DC napajanjima ili obrnuto stvara nepravilne karakteristike struje koje dovode do pregrijavanja. Slično tome, korištenje namotaja od 50 Hz u sistemima od 60 Hz ili pogrešne nazivne napone garantuje prijevremeni kvar.

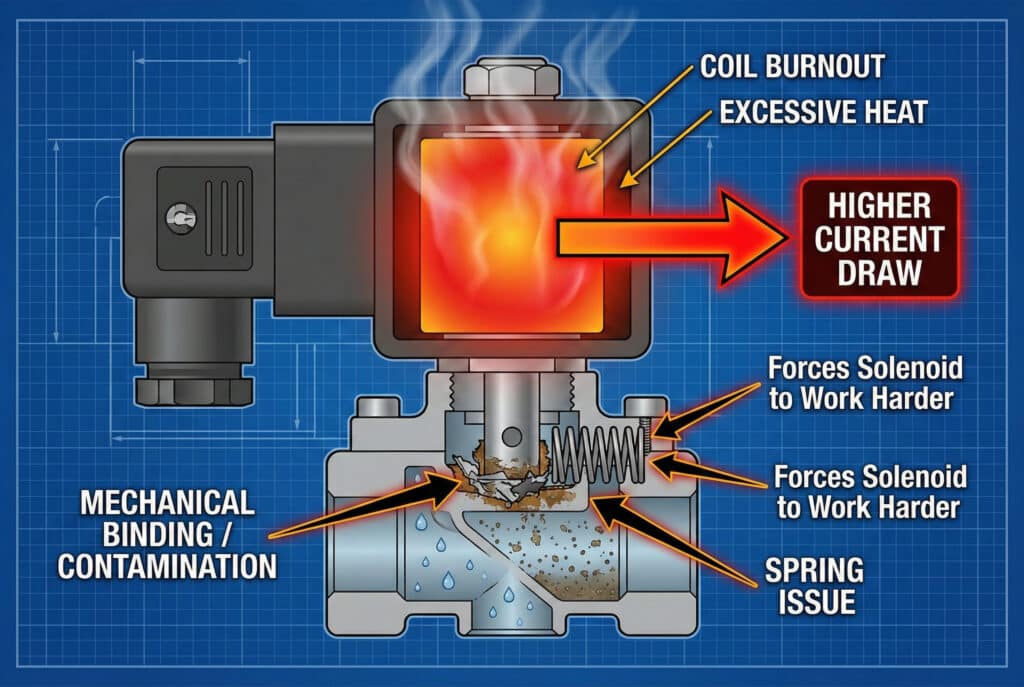

Kako mehanički problemi dovode do kvara zavojnice?
Mehanički problemi koji sprječavaju pravilno funkcionisanje ventila tjeraju solenoidne zavojnice da rade jače, stvarajući prekomjernu toplinu i na kraju uzrokujući električni kvar.
Mehaničko zaptivanje, kontaminacija, zamor opruge i nepravilna ugradnja stvaraju uvjete u kojima zavojnice solenoida moraju održavati veći protok struje kako bi prevladale otpor, što dovodi do termičkog preopterećenja i pregorijevanja zavojnice.
Zalijepanje i zapinjanje ventila
Kada se dijelovi ventila zablokiraju zbog kontaminacije, korozije ili mehaničkog habanja, solenoid mora raditi jače da bi pokrenuo ventil. Ovaj povećani napor rezultira većim potrošnjem struje i stvaranjem toplote koja može uništiti zavojnicu.
Problemi s proljetnom silom
Istrošene ili neispravne opruge mogu stvoriti prekomjernu silu zatvaranja koju solenoid mora savladati. Slično tome, slabe opruge mogu dopustiti drmanje ventila, uzrokujući brzo uključivanje i isključivanje koje stvara toplinu uslijed čestih promjena.
Učinci kontaminacije
Prljavština, vlaga ili hemijska kontaminacija mogu uzrokovati da se dijelovi ventila zalijepe ili stvore električne putanje curenja. Oba stanja povećavaju potrošnju energije i stvaranje toplote, ubrzavajući kvar zavojnice.
Nedavno sam pomogao Sarah, koja upravlja pogonom za preradu hrane u Kaliforniji, da riješi ponavljajuće kvarove zavojnica. Njeni postupci pranja dozvoljavali su prodiranje vlage u kućišta ventila, stvarajući i mehaničko zapinjanje i električni curenje. Nakon nadogradnje na naš IP69K5-ocijenjene Bepto solenoidne ventile, njihova stopa kvara smanjila se za 90%.
Greške pri instalaciji
Nepravilno montiranje, neporavnate komponente ili netačne oznake pritiska prisiljavaju solenoide da rade izvan projektovanih parametara, povećavajući naprezanje i značajno smanjujući vijek trajanja.
Zašto stres iz okoline ubrzava degradaciju zavojnice?
Okolišni faktori stvaraju dodatni stres na zavojnicama solenoida, ubrzavajući normalne procese starenja i doprinoseći prijevremenom kvaru.
Ekološki stres uzrokovan visokim temperaturama, vlažnošću, vibracijama i izlaganjem hemikalijama razara izolaciju zavojnice, povećava električni otpor i stvara uslove koji ubrzavaju termički raspad i električni kvar.
Učinci temperature
Visoke okoline temperature smanjuju sposobnost zavojnice da rasprši toplotu, dok temperaturni ciklus uzrokuje širenje i skupljanje koje može napuknuti izolaciju. Svako povećanje temperature od 10 °C obično prepolovi očekivani vijek trajanja zavojnice.
Vlažnost i vlaga
Prodor vlage stvara električne puteve curenja i ubrzava koroziju bakrenih namotaja. Okruženja s visokom vlažnošću zahtijevaju posebnu pažnju na brtvljenje i odvodnju kako bi se spriječili kvarovi uzrokovani vlagom.
Oštećenje vibracijama
Kontinuirana vibracija može uzrokovati zamor žice, popustiti spojeve i stvoriti povremene kontakte koji stvaraju toplotu i iskre. Pravilno montiranje i izolacija od vibracija su neophodni u okruženjima s visokim nivoom vibracija.
| Ekološki faktor | Uticaj na vijek trajanja zavojnice | Strategija ublažavanja |
|---|---|---|
| Visoka temperatura (>60°C) | Smanjenje od 50% po 10°C | Poboljšana ventilacija, toplotni štitovi |
| Visoka vlažnost (>85% RH) | Smanjenje 30-40% | Bolje brtvljenje, odvodnja |
| Kontinuirana vibracija | 40-60% redukcija | Izolacija se pojačava, fleksibilne veze |
| Izloženost hemikalijama | Promjenjiv, težak | Kućišta otporna na hemikalije |
Izloženost hemikalijama
Agresivne hemikalije mogu napasti izolaciju zavojnica, prevlake žica i materijale kućišta. Čak i naizgled blage hemikalije mogu uzrokovati dugoročno propadanje koje na kraju dovodi do kvara.
Koje preventivne mjere mogu eliminirati pregorijevanje zavojnice?
Provedba sveobuhvatnih preventivnih mjera rješava osnovne uzroke pregorijevanja zavojnice i osigurava pouzdan dugoročni rad solenoidnih ventilskih sistema.
Efikasna prevencija pregrijavanja namotaja zahtijeva pravilan električni dizajn, redovno održavanje, zaštitu okoliša i odabir kvalitetnih komponenti, uz sistematsko praćenje kako bi se uočili problemi u razvoju prije nego što dovedu do kvarova.
Projektovanje električnog sistema
Ugradite odgovarajuću regulaciju napona, zaštitu od prenaponskih udara i izolaciju kola kako biste održali stabilne električne uvjete. Koristite komponente odgovarajuće ocjene i osigurajte ispravan rad ciklusa opterećenja za sve primjene solenoida.
Protokoli održavanja
Uspostavite redovne rasporede inspekcija koji uključuju mjerenja napona, praćenje temperature i provjere mehaničkog rada. Rano otkrivanje problema u razvoju sprječava katastrofalne kvarove.
Kontrole okoliša
Osigurajte adekvatnu ventilaciju, zaštitu od vlage i izolaciju od vibracija na osnovu stvarnih radnih uslova. Razmotrite nadogradnju na komponente višeg ranga kada uslovi okoline premaše standardne specifikacije.
Naši Bepto solenoidni ventili uključuju napredne dizajne zavojnica s poboljšanom upravljanjem toplinom i zaštitom okoliša. Nudimo sveobuhvatnu tehničku podršku kako bismo vam pomogli identificirati i ukloniti osnovne uzroke pregorijevanja zavojnica u vašim primjenama. ️
Odabir kvalitetnih komponenti
Odaberite solenoidne ventile s odgovarajućim karakteristikama za vašu specifičnu primjenu, uključujući toleranciju napona, radni ciklus, temperaturni raspon i zaštitu od okolišnih utjecaja. Ulaganje u kvalitetne komponente značajno smanjuje dugoročne troškove održavanja.
Sistemska analiza kvarova i preventivne mjere otklanjaju probleme pregrijavanja zavojnica, osiguravajući pouzdan rad pneumatskog sistema i smanjujući skupe zastoje i hitne popravke.
Često postavljana pitanja o pregoru solenoidne zavojnice
P: Kako mogu znati da li solenoidna zavojnica počinje otkazivati prije nego što se potpuno pregori?
Pratite temperaturu zavojnice, mjerite električni otpor i provjerite postoje li neobični zvukovi ili vibracije tijekom rada, jer oni često ukazuju na nastajanje problema prije potpunog kvara.
P: Mogu li popraviti pregorjelu zavojnicu solenoida ili moram zamijeniti cijeli ventil?
Iako je ponekad moguća zamjena zavojnice, obično je isplativije zamijeniti cijeli sklop solenoida kako bi se osigurao pouzdan rad i odgovarajuće pokriće garancije.
P: Koji je najčešći uzrok pregorijevanja zavojnice solenoida u industrijskim primjenama?
Prekomjerni napon i neprekidni rad izvan projektnih granica najčešći su uzroci, često u kombinaciji s neadekvatnim rasipanjem toplote u zatvorenim upravljačkim pločama.
P: Koliko često trebam pregledati solenoidne ventile kako bih spriječio pregorijevanje zavojnice?
Mjesečni vizuelni pregledi i tromjesečna električna mjerenja pomažu u ranom otkrivanju problema, a češće praćenje se preporučuje za kritične primjene ili zahtjevna okruženja.
P: Hoće li korištenje solenoidnih zavojnica s višim ocjenama spriječiti probleme pregrijavanja?
Viši rangovi pružaju sigurnosnu maržu, ali neće riješiti temeljne probleme poput nestabilnosti napona, mehaničkog zaglavljivanja ili stresova okoline, koje je potrebno riješiti na nivou sistema.
-
Razumjeti proces u kojem toplina postepeno razgrađuje hemijsku strukturu izolacijskih materijala tokom vremena. ↩
-
Naučite formulu koja predstavlja omjer vremena rada (“on”) i ukupnog vremena ciklusa u elektromagnetskim uređajima. ↩
-
Pročitajte o izobličenju oblika vala normalne električne struje uzrokovanom nelinearnim opterećenjima. ↩
-
Istražite fenomen naglog porasta napona koji se javlja kada je struja koja prolazi kroz indukator iznenada prekinuta. ↩
-
Pregledajte standard zaštite od prodora za opremu koja mora izdržati pranje pod visokim pritiskom i visokim temperaturama. ↩
