Uvod
Jeste li ikada gledali kako se proizvodna linija iznenada zaustavi jer niko nije razumio zašto zrak ne teče? To je noćna mora kada solenoidni ventili otkažu—i vjerujte mi, vidio sam da je to kompanije koštalo desetine hiljada zbog zastoja. Solenoidni ventili su električno upravljani kontrolni uređaji koji regulišu protok komprimovanog zraka u pneumatskim sistemima koristeći elektromagnetne zavojnice za otvaranje ili zatvaranje unutrašnjih prolaza, u suštini djelujući kao “mozak” koji govori vašim cilindarima i aktuatorima kada da se pomjere. U Bepto Pneumatics radimo s inženjerima za održavanje poput Davida iz Michigana, koji se jednom suočio s prekidom rada tokom vikenda jer njegov tim nije mogao dijagnosticirati jednostavan problem s ventilom – problem koji smo mu pomogli riješiti za manje od dva sata uz pravo znanje i zamjenske dijelove.
Sadržaj
- Šta je solenoidni ventil i zašto je važan?
- Kako zapravo funkcioniše elektromagnetni mehanizam?
- Koje su različite vrste solenoidnih ventila u pneumatskim sistemima?
- Kako odabrati pravi solenoidni ventil za vašu primjenu?
- Zaključak
- Često postavljana pitanja o solenoidnim ventilima u pneumatskom upravljanju

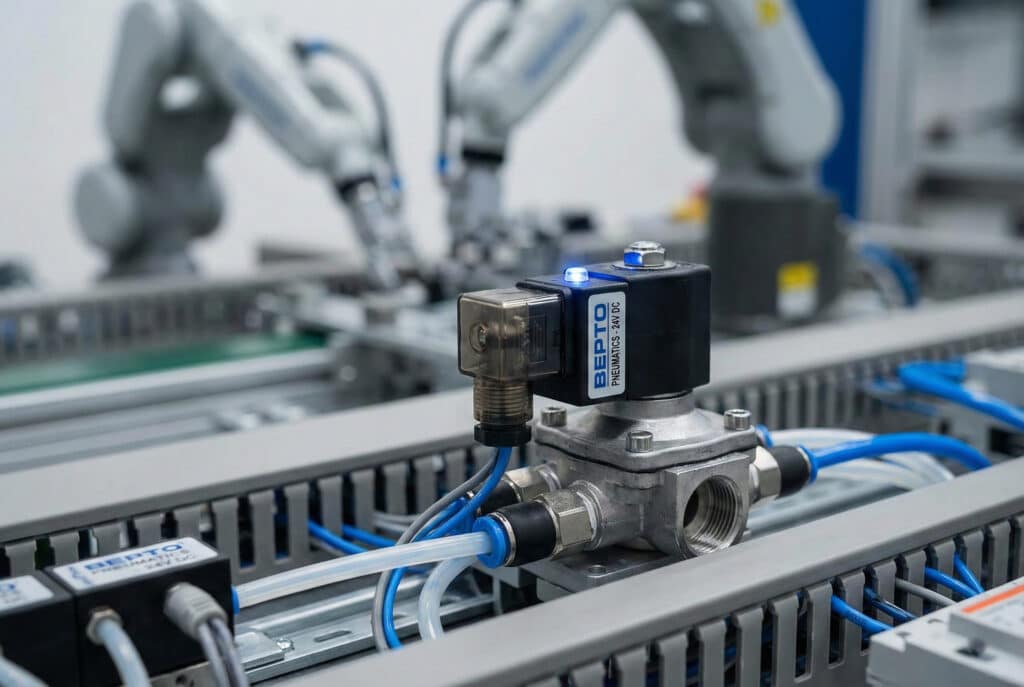

Šta je solenoidni ventil i zašto je važan?
Ako ste se ikada pitali što omogućava modernu automatizaciju, ne tražite dalje od ovih kompaktnih moćnih uređaja.
Solenoidni ventil je elektromehanički uređaj koji kontrolira smjer, pritisak i protok komprimiranog zraka u pneumatskim sistemima pretvaranjem električnih signala u mehaničke pomake ventila, što ga čini neophodnim za automatizirane proizvodne procese. Bez njih bi vaši cilindri bez klipa, hvataljke i aktuatori bili beskorisni komadi metala.
Ključna uloga u automatizaciji
Prema našem iskustvu u Bepto Pneumatics, solenoidni ventili služe kao sučelje između vašeg PLC (Programabilni logički kontroler)1 i fizičke pneumatske komponente. Kada vaš kontrolni sistem pošalje električni signal, solenoidni ventil reaguje trenutno—obično u milisekundama—da preusmjeri protok zraka.
Uticaj u stvarnom svijetu
Sjećam se da sam radio sa Sarah, menadžericom proizvodnje u pogonu za pakovanje u Ontariju, Kanada. Njena linija je imala nasumične zastoje koje njen tim nije mogao dijagnosticirati. Otkrili smo da njeni stari OEM solenoidni ventili reagiraju nedosljedno zbog istrošenih unutrašnjih brtvila. Prelaskom na naše Bepto zamjenske ventile s bržim vremenom odziva i boljom tehnologijom brtvljenja, smanjila je neplanirane zastoje za 40% samo u prvom tromjesečju.
Ključne funkcije
- Usmjerenjska kontrola: Usmjeravanje zraka na različite priključke
- Uključi/isključi kontrolu: Pokretanje i zaustavljanje protoka zraka
- Regulacija pritiska: Održavanje tlaka u sistemu
- Sigurnosno isključivanje: Izolacija za hitno snabdijevanje zrakom
Kako zapravo funkcioniše elektromagnetni mehanizam?
Čarolija se događa unutar iznenađujuće jednostavnog, ali elegantnog dizajna koji je usavršavan decenijama.

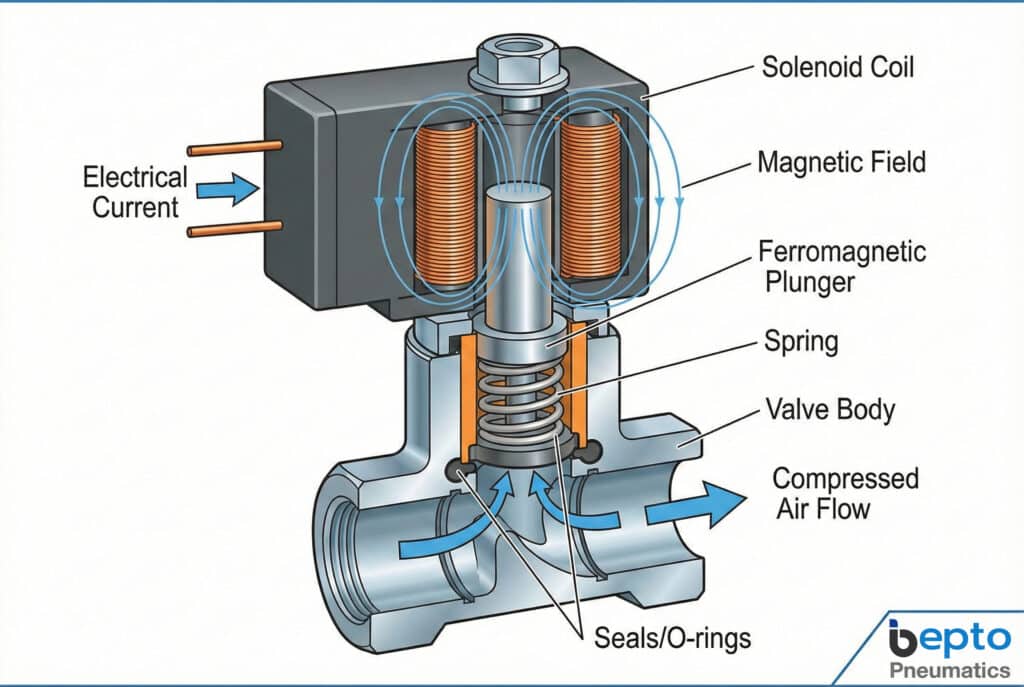

Kada električna struja prolazi kroz zavojnicu solenoida, stvara se magnetno polje koje privlači feromagnetni klip ili armaturu, koja mehanički otvara ili zatvara zračne prolaze unutar tijela ventila, dopuštajući ili blokirajući protok komprimiranog zraka prema nizvodnim komponentama.
Korak-po-korak proces
1. Električna aktivacija
Vaš PLC ili kontrolni sistem šalje naponski signal (obično 24 V DC ili 110/220 V AC) na zavojnicu solenoida. Tu se pneumatski svijet susreće sa električnim svijetom.
2. Generisanje magnetnog polja
Zavojnica, omotana oko feromagnetnog jezgra, generiše snažno magnetno polje proporcionalno struji koja kroz nju protiče. Zamislite je kao elektromagnet koji se može uključivati i isključivati hiljadu puta dnevno.
3. Mehanički mehanizam
Magnetno polje vuče feromagnetni klizač2 (armatura) protiv sile opruge. Ovo kretanje je ono što fizički mijenja unutrašnju konfiguraciju ventila.
4. Modifikacija zračnog puta
Kako se klizač pomjera, otvara prethodno zatvorene prolaze i zatvara prethodno otvorene, preusmjeravajući komprimirani zrak na željeni izlazni otvor.
Raspodjela komponenti
| Komponenta | Funkcija | Uobičajeni problemi |
|---|---|---|
| Solenoidna zavojnica | Generiše magnetno polje | Izgaranje od prenaponskog opterećenja |
| Tehnički detalji | Pokreti za otvaranje/zatvaranje prolaza | Trošenje od kontaminacije |
| Proljetni komponent | Vraća klizač u početni položaj | Umor tokom vremena |
| Tijelo ventila | Kuće zračni prolazi | Degradacija brtve |
| Brtve/O-prstenovi | Sprječava prodor zraka | Kaljenje toplinom |
U Bepto Pneumaticsu smo inženjerski analizirali najbolje karakteristike vodećih OEM brendova kako bismo stvorili zamjenske ventile koji rješavaju ove uobičajene tačke otkaza uz poboljšane materijale.
Koje su različite vrste solenoidnih ventila u pneumatskim sistemima?
Nisu svi solenoidni ventili isti—izbor pogrešne vrste može onesposobiti performanse vašeg sistema.

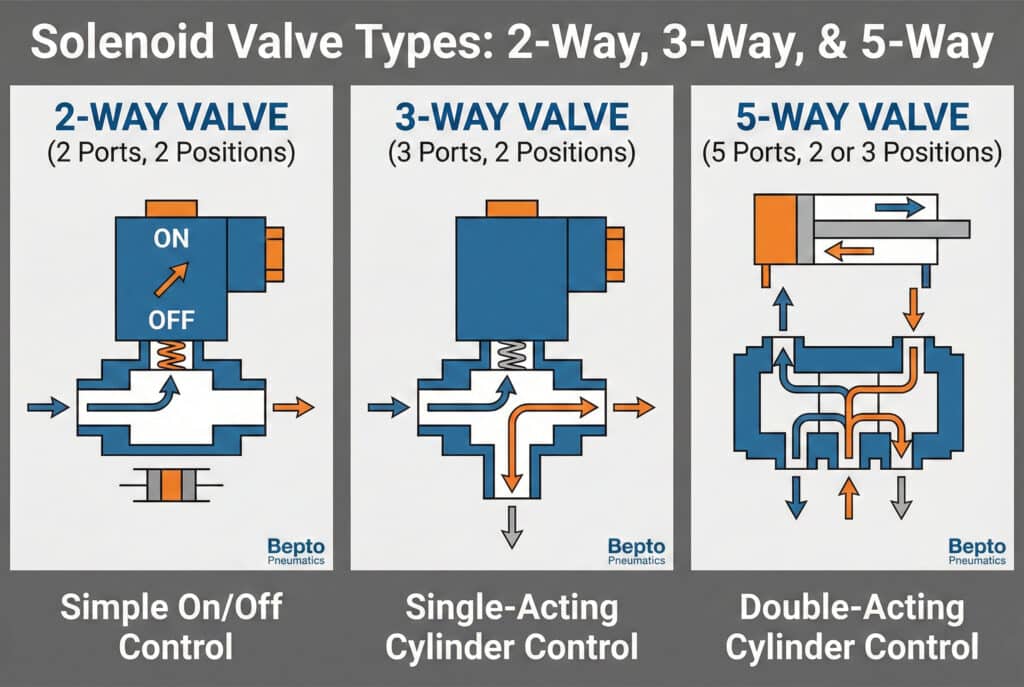

Tri glavna tipa su dvoputne ventile (jednostavna kontrola uključi/isključi), troputne ventile (kontrola jednostrukog djelovanja cilindra) i petoputne ventile (kontrola dvostrukog djelovanja cilindra), pri čemu je svaki tip dizajniran za specifične konfiguracije pneumatskih krugova i zahtjeve upravljanja.
Dvo-smjerne solenoidne ventile
Ovo je najjednostavnija konfiguracija s jednim ulazom i jednim izlazom. Kada je napajanje uključeno, zrak teče; kada je isključeno, protok prestaje. Savršeno za osnovne on/off primjene poput pihalih mlaznica ili jednostavnih steznih uređaja.
Trosmjerne solenoidne ventile
Sa jednim ulazom za tlak, jednim izlazom za ispušni tlak i jednim izlazom, ovi ventili su idealni za upravljanje jednostranim cilindarima ili aktuatorima s povratom na oprugu. Često se koriste u primjenama gdje gravitacija ili opruga vraća aktuator u početni položaj.
5-putne solenoidne ventile (najčešće)
Ovdje stvari postaju zanimljive za ozbiljnu automatizaciju. Sa jednim ulazom za tlak, dva izlazna priključka na cilindar i dva odvodna priključka, petoputne ventile omogućavaju potpunu kontrolu nad dvostruko djelujućim cilindarima—uključujući naše specijalne cilindar bez klipa.
5 položaja ventila
- 5/2 ventil: 5 priključaka, 2 položaja (najčešće)
- 5/3 ventil: 5 priključaka, 3 položaja (uključuje središnji položaj za držanje ili oslobađanje pritiska)
Normalno zatvoreno naspram normalno otvoreno
| Konfiguracija | Ponašanje pri isključenom napajanju | Najbolje za |
|---|---|---|
| Normalno zatvoreno3 (NC) | Blokira protok zraka | Primjene sigurnosti, ušteda energije |
| Normalno otvoreno (NO) | Omogućava protok zraka | Otvoreni sistemi sa zaštitom od grešaka |
| Dvoslojni | Održava posljednju poziciju | Energetska efikasnost u pozicijama za držanje |
Mi u Bepto-u držimo sve ove konfiguracije kao direktne zamjene za vodeće brendove po cijeni 30–40% nižoj od OEM dijelova. Naš tehnički tim može vam pomoći da tačno odredite koji tip vam je potreban na osnovu modela vašeg cilindra.
Kako odabrati pravi solenoidni ventil za vašu primjenu?
Ovdje se inženjerstvo susreće s ekonomijom—i tu se dešavaju većina grešaka pri kupovini.

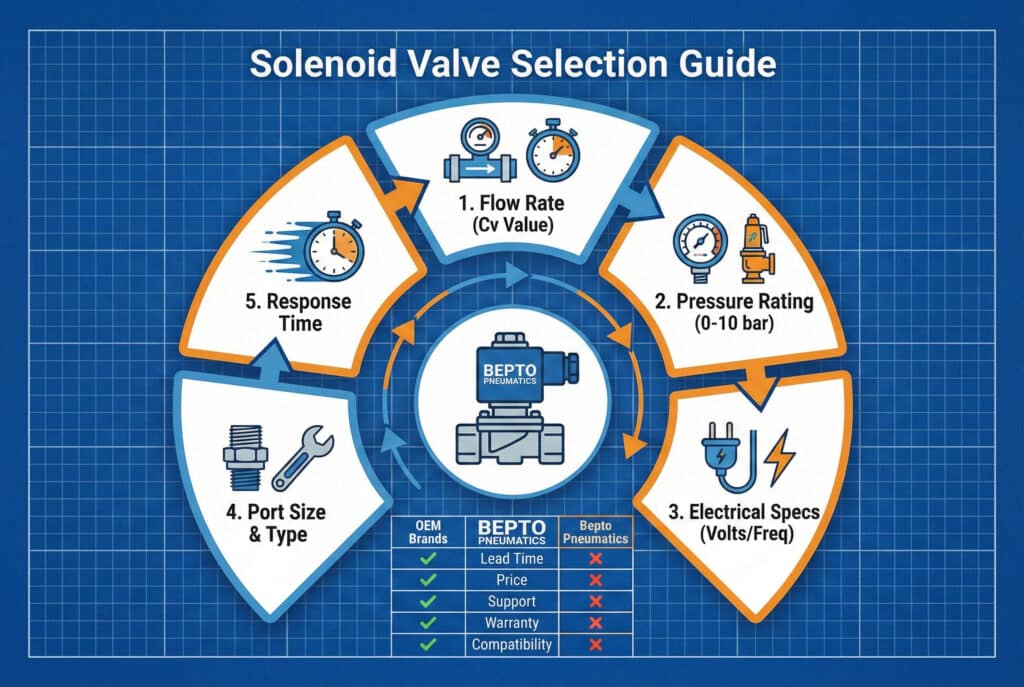

Odaberite solenoidne ventile na osnovu pet ključnih parametara: potrebnog protoka (vrijednost Cv), radnog opsega pritiska, električnih specifikacija (napona/frekvencije), kompatibilnosti veličine priključka s vašim pneumatskim komponentama i zahtjeva za vremenom odziva u skladu s brzinom ciklusa vaše primjene.
Kritični parametri selekcije
Protok (vrijednost Cv)
The Cv vrijednost4 Pokazuje koliko zraka može proći kroz ventil pri određenom padu pritiska. Premalo dimenzioniranje uzrokuje sporo kretanje cilindra; preveliko dimenzioniranje troši novac.
Klasa pritiska
Većina industrijskih pneumatskih sistema radi u rasponu od 0 do 10 bar (0 do 145 psi). Osigurajte da nazivni radni pritisak ventila prelazi maksimalni pritisak sistema uz sigurnosnu maržu.
Električni zahtjevi
Precizno podesite izlazni napon vašeg upravljačkog sistema. Neusklađeni napon uzrokuje kvar zavojnice—vidio sam čitave razvodnike ventila uništene zato što je neko koristio 110 V AC ventile na 24 V DC sistemu.
Veličina porta i tip veze
Uobičajene veličine uključuju 1/8″, 1/4″, 3/8″ i 1/2″ NPT ili G-navoj. Korištenje adaptera stvara mjesta curenja i padove tlaka.
Bepto naspram OEM-a: poređenje
| Značajka | OEM brendovi | Bepto Pneumatics |
|---|---|---|
| Vrijeme isporuke | 4-8 sedmica | 24-48 sati (artikli na zalihi) |
| Cjenovna tačka | Osnova (100%) | 30-40% niže |
| Tehnička podrška | Ograničeno nakon prodaje | Posvećena inženjerska podrška |
| Kompatibilnost | Specifično za brend | Kompatibilno s glavnim brendovima |
| Garancija | 12 mjeseci tipično | 18 mjeseci standardno |
Razmatranja specifična za aplikaciju
Za primjene visokog ciklusa (>1 milion ciklusa godišnje), ulagati u ventile s ojačanim brtvama i pilot-podešenim konstrukcijama. Za surovi uvjeti, navedite IP65 ili IP675 ocijenjeni kućišta. Za eksplozivne atmosfere, ATEX-certificirani ventili su neophodni.
Nedavno sam pomogao Marcusu, nadzorniku održavanja u tvornici automobilskih dijelova u Teksasu, da zamijeni cijelu banku ventila Bepto ekvivalentima. Bio je skeptičan u pogledu kompatibilnosti, ali nakon što smo mu dostavili detaljnu dokumentaciju za križnu referencu i tehničke crteže, instalacija je protekla besprijekorno. Šest mjeseci kasnije izvještava o boljim vremenima odziva i nultom broju kvarova.
Zaključak
Razumijevanje načina rada solenoidnih ventila nije samo tehničko znanje—to je ključ za minimiziranje zastoja, optimizaciju performansi i donošenje pametnijih odluka pri kupovini koje štite vašu profitabilnost, a istovremeno održavaju vaše pneumatske sisteme u vrhunskoj efikasnosti.
Često postavljana pitanja o solenoidnim ventilima u pneumatskom upravljanju
P: Koliko dugo obično traju solenoidni ventili u industrijskim primjenama?
Industrijski solenoidni ventili obično traju 1–5 miliona ciklusa ili 3–7 godina, ovisno o radnim uslovima, kvalitetu zraka i praksama održavanja. Pravilna filtracija i redovna inspekcija mogu udvostručiti vijek trajanja. Preporučujemo da držite ključne rezervne dijelove pri ruci kako biste izbjegli zastoje zbog hitnih popravki.
P: Mogu li koristiti DC solenoidni ventil na AC napajanju ili obrnuto?
Ne, apsolutno ne—DC i AC solenoidne zavojnice su suštinski različite po dizajnu i odmah će otkazati ili stvoriti sigurnosne rizike ako se koriste s pogrešnim napajanjima. Uvijek provjerite tip i nazivnu vrijednost napona prije instalacije. Naš tim u Bepto može vam pomoći da odaberete odgovarajuću zamjenu ako niste sigurni.
P: Šta uzrokuje prerani kvar solenoidnih ventila?
Tri glavna uzroka su kontaminirani zrak (čestice koje oštećuju zaptivke), skokovi napona (izgaranje zavojnica) i prekomjerna toplina (degradacija unutrašnjih komponenti). Ugradnja odgovarajuće filtracije, upotreba zaštite od prenaponskih udara i osiguravanje adekvatne ventilacije rješavaju 90% prijevremenih kvarova.
P: Jesu li solenoidni ventili iz aftermarket ponude jednako pouzdani kao OEM dijelovi?
Visokokvalitetni zamjenski ventili poput onih iz Bepto Pneumatics zadovoljavaju ili nadmašuju OEM specifikacije jer inženjerski analiziramo najbolje karakteristike i rješavamo poznate tačke kvara upotrebom poboljšanih materijala. Pružamo kompletnu tehničku dokumentaciju i garancije kompatibilnosti, uz podršku naše 18-mjesečne garancije—6 mjeseci duže od većine OEM garancija.
P: Kako da otklonim kvar na solenoidnom ventilu koji se ne prebacuje?
Prvo, provjerite napajanje na terminalima zavojnice multimetarom (trebalo bi odgovarati nazivnom naponu). Drugo, ako je moguće, ručno pokrenite ventil kako biste provjerili mehaničku zapreku. Treće, poslušajte karakteristični “klik” pri napajanju – ako nema klika, obično to znači kvar zavojnice.
-
Saznajte o glavnoj kontrolnoj jedinici koja šalje električne impulse solenoidnim ventilima. ↩
-
Istražite zašto se u čepovima za odvod vode koriste određeni materijali kako bi se efikasno reagovalo na elektromagnetna polja. ↩
-
Razumjeti zadane sigurnosne i protočne stanja pneumatskih ventila kada je napajanje isključeno. ↩
-
Otkrijte kako koeficijenti protoka određuju efikasnost i kapacitet pneumatskog ventila. ↩
-
Obratite se standardnim nivoima zaštite elektroničkih komponenti od prašine i tečnosti iz okoline. ↩
