Uvod
Jeste li ikada poslali zahtjev za ponudu (RFQ) za prilagođeni pneumatski cilindar, samo da biste dobili ponude koje potpuno promašuju cilj? 😓 Niste sami. Nejasne specifikacije dovode do neadekvatnih rješenja, izgubljenog vremena i skupih kašnjenja koja mogu zaustaviti cijelu vašu proizvodnu liniju. Bez preciznog RFQ-a, u suštini tražite od dobavljača da pogode šta vam je potrebno—a to je kocka koju nijedan ozbiljan inženjer ili menadžer nabavke ne bi trebao prihvatiti.
Da biste kreirali precizan zahtjev za ponudu (RFQ) za prilagođene pneumatske cilindre, morate uključiti ključne tehničke specifikacije: promjer, hod, radni pritisak, način montaže, konfiguraciju priključaka, zahtjeve za materijal brtvi i uvjete okoline. Dodatno navedite količinu, rok isporuke, potrebne certifikate kvaliteta i da li vam je potrebna direktna OEM zamjena ili isplativa alternativa kompatibilna s brendovima poput Parkera, Festa ili SMC-a.
Viđao sam ovaj scenarij desetine puta tokom mojih godina u Bepto Pneumatics. Tek prošlog mjeseca Sarah, menadžerica nabave u kompaniji za proizvodnju ambalažnih mašina u Ontariju, Kanada, obratila nam se frustrirana nakon što je od dobavljača dobila pet potpuno različitih ponuda — nijedna od njih zapravo nije odgovarala njenim potrebama za primjenu. Njen originalni zahtjev za ponudu bio je dugačak samo tri rečenice. Nakon što smo je proveli kroz naš strukturirani proces zahtjeva za ponudu, dobila je upravo ono što joj je trebalo za 28% ispod svog prvobitnog budžeta. 💡
Sadržaj
- Koje tehničke specifikacije moraju biti uključene u zahtjev za ponudu za pneumatski cilindar?
- Kako tačno specificirati konfiguracije montaže i porta?
- Koje komercijalne uslove bi vaš zahtjev za ponudu (RFQ) trebao obuhvatiti?
- Kako možete osigurati kompatibilnost pri zamjeni postojećih cilindara?
- Zaključak
- Često postavljana pitanja o zahtjevima za ponudu za pneumatske cilindre po narudžbi

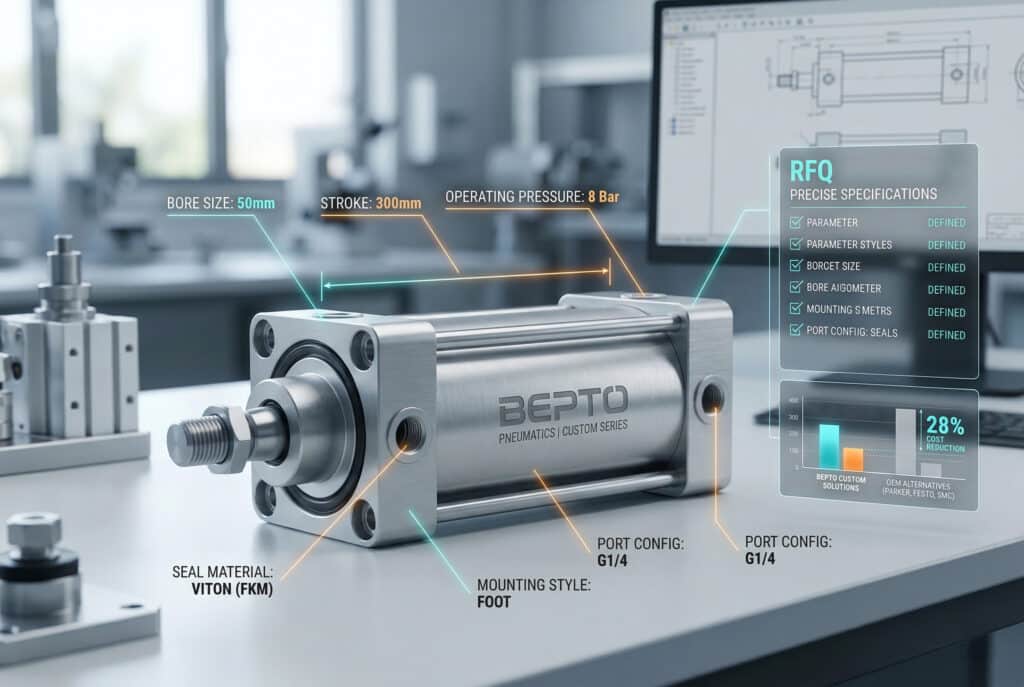

Koje tehničke specifikacije moraju biti uključene u zahtjev za ponudu za pneumatski cilindar?
Precizno definiranje tehničkih specifikacija je temelj svake uspješne RFQ. 🎯
Vaš zahtjev za ponudu mora sadržavati prečnik bušenja (obično 12 mm - 320 mm), hod klipa, maksimalni radni pritisak (obično 0-10 bar), te zahtjeve za prigušivanje (podešavajuće ili fiksno)., Materijal za brtvu1 (NBR, FKM ili PU prema vašem mediju), promjer šipke za standardne cilindre i sve posebne premaze potrebne za korozivna okruženja. Za cilindre bez šipke navedite tip vođenja (mehaničko ili magnetsko) i konfiguraciju kolica.
Proširenje (Pritisak)
Puna površina klipaPovlačenje (Pull)
Područje minus štapa- D = Prečnik cilindra
- d = Prečnik šipke
- Teorijska sila = P × Površina
- Efektivna sila = Th. Sila - Gubici trenja
- Sigurnosna snaga = Efektivna snaga ÷ faktor sigurnosti
Osnovni dimenzionalni parametri
Dopustite mi da razjasnim apsolutne osnove koje mi u Bepto Pneumatics trebamo da bismo vam dali tačnu ponudu:
- Prečnik cilindra: Ovo određuje izlaznu silu vašeg cilindra. Izračunajte potrebnu silu koristeći F = P × A (Sila je jednaka pritisku pomnoženom s površinom klipa.2)
- Dužina hoda: udaljenost koju klip mora preći
- Promjer šipke: Za standardne cilindre, ovo utječe na otpornost na savijanje pri dugim hodovima.
- Dimenzije montaže: ukupna dužina, udaljenost od porta do porta, razmak montažnih rupa
Uslovi rada
Okolišni faktori dramatično utiču na performanse i dugovječnost cilindra:
| Parametar | Zašto je važno | Uobičajeni raspon |
|---|---|---|
| Radni pritisak | Određuje izlaznu snagu i izbor brtve | 0-10 bara (standardno) |
| Raspon temperatura | Utječe na izbor materijala brtve | -20°C do +80°C (standardno) |
| Ciklusna frekvencija | Uticaji na vijek trajanja ležaja i zaptivke | Navedite cikluse po satu |
| Tip medija | Određuje kompatibilnost brtve | Komprimirani zrak, inerti gas itd. |
Posebne značajke
Ne zaboravite navesti ako vam je potrebno:
- Detekcija položaja (magnetska, induktivna ili kapacitivna)
- Podešavanje ublažavanja na krajnjim položajima
- Posebni portni navoji (NPT, BSPT, metrički)
- Premazi otporni na koroziju za surova okruženja
Sjećaš li se Toma, inženjera za održavanje iz pogona za preradu hrane u Wisconsinu? On je u početku zaboravio spomenuti da će njegovi cilindri biti izloženi svakodnevnom pranju kiselim sredstvima za čišćenje. To smo otkrili tokom našeg pojašnjavajućeg poziva i preporučili konstrukciju od nehrđajućeg čelika s FKM brtvama – spriječivši ono što bi za nekoliko mjeseci postao skupi kvar. 🛡️

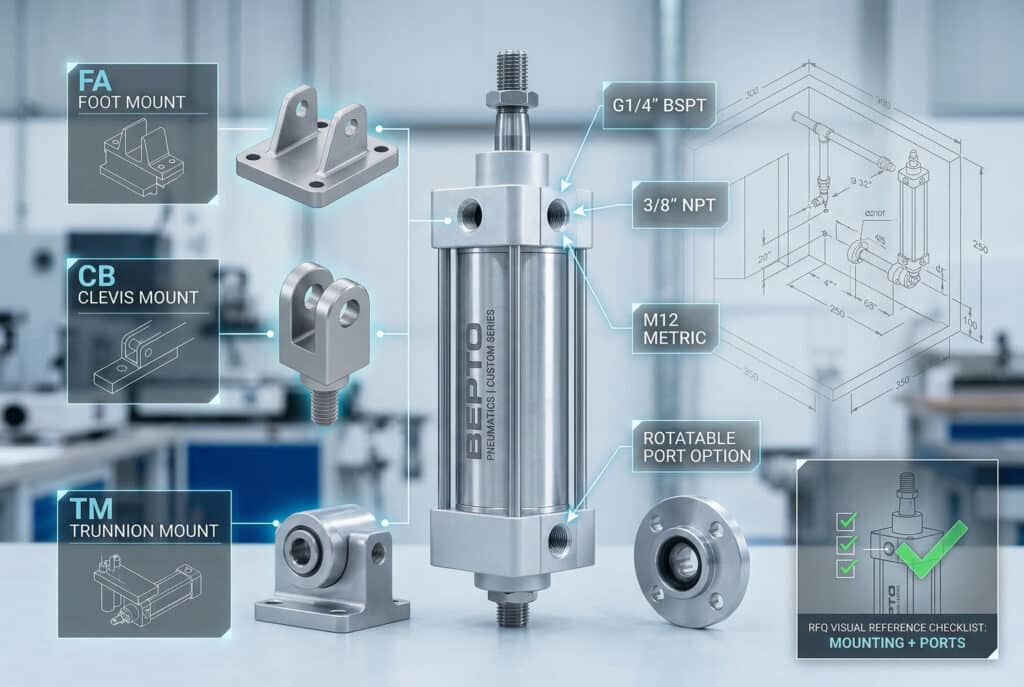

Kako tačno specificirati konfiguracije montaže i porta?
Način montaže može odlučiti o uspjehu vaše instalacije, a ipak se često zanemaruje u zahtjevima za ponudu.
Jasno navedite tip montaže koristeći industrijske standardne kodove: FA (prednja montaža na nogu), FB (stražnja montaža na nogu), CA (prednja montaža na klevis), CB (stražnja montaža na klevis), LB (montaža na prirubnicu) ili prilagođene zahtjeve za montažu. Za priključke navedite tip navoja (NPT, BSPT, metrički), veličinu (obično od 1/8″ do 1/2″) i željenu poziciju priključka (bočno, stražnje ili rotirajuće). Uključite dimenzionalne crteže ili navedite postojeće brojeve dijelova kad god je to moguće.
Standardne konfiguracije montaže
Evo brzog referentnog vodiča koji dijelimo sa našim klijentima:
| Tip nosača | Najbolje za | Bepto kod |
|---|---|---|
| Montaža na nogu (FA/FB) | Fiksne instalacije sa stabilnom bazom | BPT-FA, BPT-FB |
| Clevis montaža (CA/CB) | Aplikacije koje zahtijevaju kutno kretanje | BPT-CA, BPT-CB |
| Trunnion montaža | Zahtjevne primjene s momentnim opterećenjima | BPT-TM |
| Montaža na prirubnicu (LB) | Instalacije s ograničenim prostorom | BPT-LB |
Detalji konfiguracije porta
Budite konkretni u vezi sa:
- Standardni nizak3: NPT (američki), BSPT (britanski) ili metrički (ISO)
- Veličina porta: Uskladite sa vašim pneumatskim sistemom (uobičajeno: 1/8″, 1/4″, 3/8″)
- Orijentacija priključka: Mogu li se rotirati? Trebate li specifično pozicioniranje?
- Zahtjevi za ispušne gasove: odvojeni ispušni otvori ili integrisani prigušivači?
Moć referentnih crteža
Kad god je to moguće, priložite:
- Postojeći crteži dimenzija cilindara
- Ograničenja prostora za instalaciju
- Detalji površine za montažu
- Razmatranja rasporeda cjevovoda
U Bepto smo kreirali jednostavan jednostrani predložak za zahtjev za ponudu (RFQ) koji uključuje vizualne dijagrame montaže. Samo to je smanjilo e-mailove za razjašnjenje za više od 60%. 📊
Koje komercijalne uslove bi vaš zahtjev za ponudu (RFQ) trebao obuhvatiti?
Tehničke specifikacije su samo pola jednadžbe—komercijalna jasnoća sprječava nesporazume u budućnosti.
Vaš RFQ treba jasno navesti potrebnu količinu (uključujući da li vam je prvo potrebna proba), ciljani rok isporuke, luku ili adresu odredišta za izračun troškova transporta, potrebne certifikate (ISO 9001, CE oznaka, certifikati o materijalu), uslove plaćanja koje možete prihvatiti i vaš raspon budžeta ili ciljanu cijenu. Također navedite da li tražite jednokratnu kupovinu ili uspostavljanje dugoročnog odnosa snabdijevanja, jer to značajno utiče na strukturu cijena.
Količina i isporuka
Budite transparentni u vezi sa:
- Početna količina narudžbe: čak i ako je to samo 2-3 jedinice za testiranje
- Projekovani godišnji obim: Pomaže dobavljačima da ponude popuste na osnovu količine
- Hitnost isporuke: standardni rok isporuke naspram ubrzane isporuke (u Bepto-u nudimo hitnu uslugu u roku od 48 sati)
- Djelimično prihvatanje pošiljke: Mogu li se narudžbe podijeliti?
Kvalitet i usklađenost
Navedite potrebnu dokumentaciju:
- Certifikati o kvalitetu (ISO 90014, ISO 14001)
- Materijalni certifikati za kritične primjene
- Izvještaji o ispitivanju (ispitivanje na pritisak, ispitivanje na curenje)
- CE označavanje za evropska tržišta
- Usklađenost sa RoHS direktivom5 ako je primjenjivo
Struktura cijena
Pomozite dobavljačima da vam pomognu tako što ćete navesti:
- Bilo da želite EXW, FOB ili DDP cijenu
- Preferencija valute
- Uslovi plaćanja (obično nudimo NET 30 za postojeće klijente)
- Bilo da uspoređujete s postojećim OEM cijenama
Profesionalni savjet: Kad je Sarah iz Ontarija spomenula da trenutno plaća $340 po jedinici za Parkerove ekvivalente, znali smo tačno gdje pozicionirati našu Bepto alternativu na $245 — ista kvaliteta, ušteda od 28% i brža dostava. Ta transparentnost je ubrzala cijeli proces. 💰

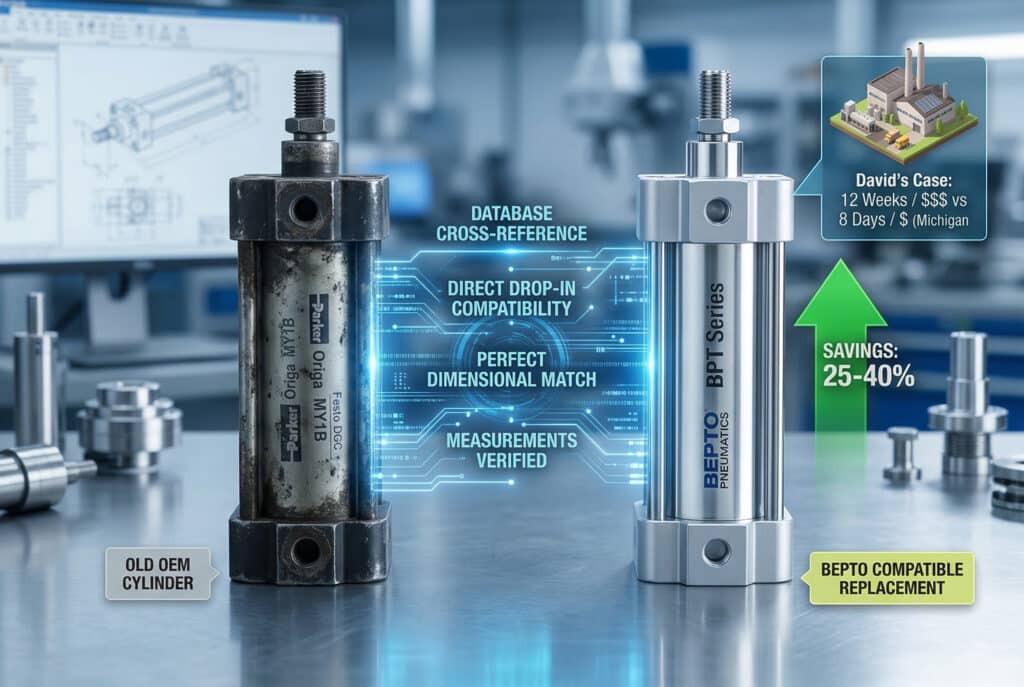

Kako možete osigurati kompatibilnost pri zamjeni postojećih cilindara?
Zamjena postojećih cilindara zahtijeva dodatnu pažnju kako bi se osigurala kompatibilnost pri ugradnji.
Da bismo osigurali savršenu kompatibilnost, dostavite kompletan broj dijela postojećeg cilindra, naziv proizvođača i, ako je moguće, fizičke mjere trenutne jedinice, uključujući razmak montažnih rupa, položaje priključaka i ukupne dimenzije. Napravite jasne fotografije koje prikazuju konfiguraciju montaže, orijentaciju priključaka i sve dodatke poput senzora položaja. Navedite da li vam je potrebna potpuna podudarnost dimenzija ili su prihvatljive manje modifikacije. U kompaniji Bepto održavamo baze podataka o križnim referencama za vodeće brendove poput Parkera, Festa, SMC-a, Norgrena i Camozzija kako bismo osigurali zamjene tipa plug-and-play.
Kritične informacije o zamjeni
Kada tražite zamjenu, dostavite:
- Originalni proizvođač i broj dijela: Ovo je zlato za nas
- Fizičke mjere: Provjerite dimenzije na stvarnom cilindru.
- Fotografije visoke kvalitete: svih šest strana, plus krupni planovi priključaka i montaže
- Kontekst aplikacije: Na kojem je računaru? Šta radi?
Beptoova prednost unakrsne reference
Uložili smo značajna sredstva u inženjering kompatibilnosti:
| OEM brend | Bepto kompatibilnost | Tipične uštede |
|---|---|---|
| Parker Origa | Direktne zamjenske cilindri bez klipa | 25-35% |
| Festo DGC | Kompatibilni vođeni cilindri | 30-40% |
| SMC MY1B | Zamjenjiva serija bez šipki | 28-38% |
| Norgren | Dostupna je prilagodba po mjeri | 20-30% |
Kada tačno podudaranje nije moguće
Ponekad su izmjene neophodne ili čak korisne:
- Poboljšanja performansi: bolji zaptivači, poboljšana amortizacija
- Povećana izdržljivost: poboljšani materijali za duži vijek trajanja
- Poboljšana servisabilnost: lakši pristup za održavanje
Sjećam se da sam radio s Davidom, inženjerom pogona u proizvođaču automobilskih dijelova u Michiganu. Njegovi 15 godina stari cilindri bez klipa bili su zastarjeli, a OEM je ponudio 12 sedmica za prilagođene preinake po cijeni od $1.800 po komadu. Pružili smo dimenzionalno kompatibilne Bepto cilindri bez klipa s poboljšanim magnetskim senzorima za 8 dana po cijeni od $680 po komadu. Njegova linija je ponovo proradila, a on je zapravo dobio bolju povratnu informaciju o položaju nego prije. 🚀
Dokumentacija za buduću upotrebu
Kada pronađete odgovarajuću zamjenu, dokumentujte:
- Bepto broj dijela – križna referenca
- Bilo kakve dimenzionalne ili funkcionalne razlike
- Napomene za instalaciju za timove za održavanje
- Preporučeni inventar rezervnih dijelova
Ovo stvara bazu znanja koja štedi vrijeme pri budućim narudžbama i pomaže vašem timu za održavanje da radi efikasnije.
Zaključak
Izrada preciznog zahtjeva za ponudu (RFQ) za prilagođene pneumatske cilindre nije komplicirana—samo zahtijeva sistematsku pažnju na tehničke specifikacije, detalje montaže, komercijalne uvjete i zahtjeve za kompatibilnost. Petnaest minuta koje uložite u temeljitu izradu RFQ-a uštedjet će vam tjednima kašnjenja i tisuće u pogrešnim dijelovima. U Bepto Pneumaticsu smo tu da vas vodimo kroz ovaj proces i isporučimo vam točno rješenje koje vam treba, brže i isplativije od OEM alternativa. 🎯
Često postavljana pitanja o zahtjevima za ponudu za pneumatske cilindre po narudžbi
Koje su minimalne informacije potrebne za osnovnu ponudu?
U najmanju ruku, potrebne su nam veličina promjera, hod klipa, radni pritisak i način montaže kako bismo unutar 24 sata mogli dati okvirnu ponudu. Međutim, za preciznu, konačnu ponudu trebat ćemo kompletne specifikacije navedene u ovom članku, uključujući konfiguraciju priključaka, količinu i zahtjeve za isporuku.
Koliko obično treba da se dobije detaljna ponuda?
Za standardne konfiguracije, Bepto dostavlja detaljne ponude u roku od 24–48 sati; prilagođeni dizajni mogu zahtijevati 3–5 radnih dana. Ako radite pod kratkim rokom, obavijestite nas unaprijed—za hitne situacije smo ubrzali ponude u roku od samo 4 sata.
Možete li raditi samo na osnovu broja dijela konkurenta?
Da, apsolutno! Održavamo opsežne baze podataka o unakrsnim referencama za vodeće marke pneumatskih alata. Jednostavno dostavite broj dijela konkurentskog proizvoda i mi ćemo identificirati ekvivalentno Bepto rješenje. Obično možemo potvrditi kompatibilnost i dostaviti cijenu u roku od jednog radnog dana.
Šta ako ne znam sve tehničke specifikacije?
Nema problema—baš zato u našem timu imamo iskusne inženjere za primjenu. Pošaljite nam fotografije vašeg postojećeg cilindra, opišite vašu primjenu i pomoći ćemo vam odrediti ispravne specifikacije. Također možemo pružiti tehničku podršku na licu mjesta za složene instalacije.
Da li nudite uzorke cilindara prije velikih narudžbi?
Da, potičemo testiranje uzoraka, posebno za nove klijente ili kritične primjene. Možemo isporučiti 1-2 uzorka po nešto višoj cijeni po komadu, a ta razlika se vraća kada date proizvodnu narudžbu. To osigurava da ste potpuno sigurni u pristajanje, funkcionalnost i kvalitetu prije nego što se obavežete na kupovinu većih količina. 🤝
-
