Magnetske sile odvajanja: Fizika “prekidanja” veze

Uvod

Vaš magnetski povezan cilindar bez klipa¹ iznenada zastaje usred hoda, kolica prestaju kretati dok se unutrašnji klip nastavlja kretati, a cijela vaša proizvodna linija staje. Ovaj događaj magnetskog odspajanja—kada se magnetska veza “prekine”—košta vas hiljade zbog zastoja, a većina inženjera ne razumije fiziku koja objašnjava zašto se to događa ili kako to spriječiti.

Magnetsko odvajanje u cilindarima bez klipa događa se kada vanjske sile premaše magnetsku snagu spajanja između unutrašnjih magnetskih polova klipa i vanjskih magnetskih polova na kolica, uzrokujući njihovo klizanje jedno u odnosu na drugo. Sila odspajanja — koja obično varira od 50 N do 800 N, ovisno o veličini cilindra — određena je jačinom magnetskog polja, udaljenosti zračnog jaza, svojstvima materijala magneta i kutom primijenjene sile. Razumijevanje ovih fizičkih principa omogućava inženjerima odabir odgovarajućih cilindara i sprečavanje skupih kvarova.

Prije samo tri mjeseca, primio sam hitan poziv od Lise, inženjerke proizvodnje u pogonu za pakovanje farmaceutskih proizvoda u New Jerseyu. Njena kompanija je instalirala deset cilindara promjera 63 mm sa magnetno-spojenim kupplovanjem, ali su doživljavali nasumična odvajanja 3-4 puta sedmično, od kojih je svako uzrokovalo zastoj od 30-45 minuta. Nakon analize njene primjene, otkrili smo da je primjenjivala bočne opterećenja koja su premašivala 851 TP3T kapaciteta magnetskog spajanja. Nadogradnjom na naše Bepto cilindre s većom silom magnetskog spajanja i redizajnom montaže radi smanjenja bočnih opterećenja, u potpunosti je eliminirala odvajanje i godišnje uštedjela preko $120.000 u izgubljenoj proizvodnji.

Sadržaj

• Šta je magnetsko odvajanje i zašto se javlja?
• Koje sile uzrokuju magnetsko odvajanje u cilindarima bez klipa?
• Kako izračunati sigurnosni margin magnetskog kuppljanja?
• Koje dizajnerske strategije sprečavaju kvarove magnetskog odvajanja?

Šta je magnetsko odvajanje i zašto se javlja?

Razumijevanje mehanizma magnetskog spajanja je od suštinskog značaja za sprečavanje otkaza pri razdruživanju.

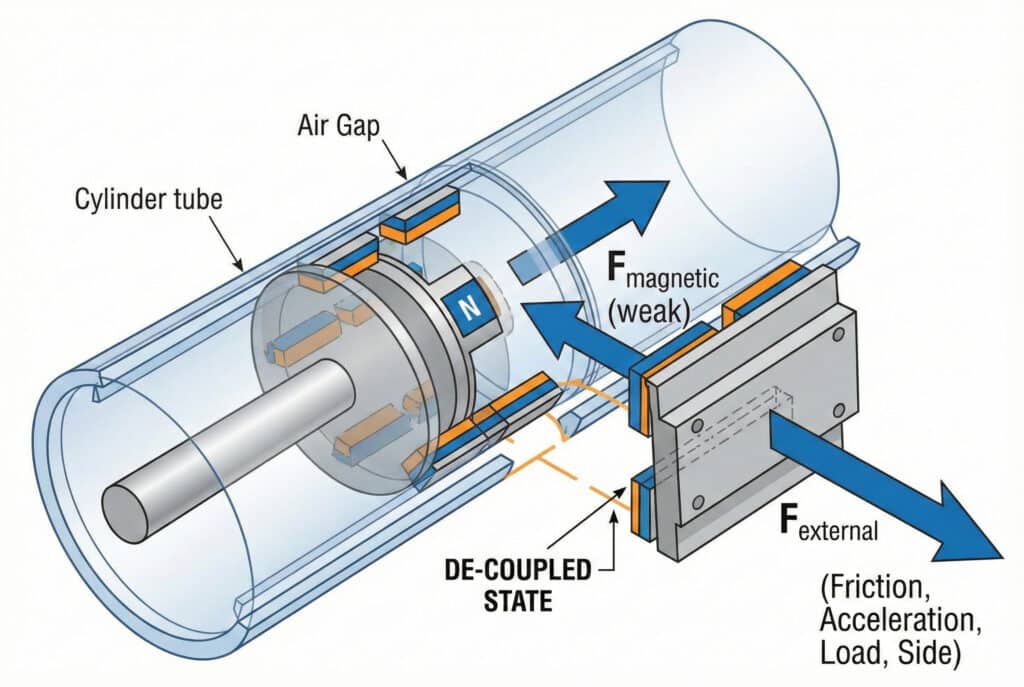

Magnetsko odvajanje je fenomen u kojem magnetska privlačnost između unutrašnjih klipnih magneta i vanjskih magneta na kolicima postaje nedovoljna za održavanje sinkroniziranog kretanja, uzrokujući da se kolica skliznu ili zaustave dok se unutrašnji klip nastavlja kretati. Ovo se događa kada suma vanjskih sila (trenje, ubrzanje, bočni opterećenja i vanjska opterećenja) premaši maksimalnu silu magnetskog spajanja, koja se određuje jačinom magneta, debljinom zračnog jaza i dizajn magnetskog kruga².

Princip magnetskog spajanja

U magnetno povezanim cilindarima bez klipa sila se prenosi putem nekontaktnog magnetskog polja. Ovaj elegantni dizajn eliminiše potrebu za zaptivkama koje prodiru kroz tijelo cilindra, sprječavajući curenje zraka i kontaminaciju.

Kako radi:

• Unutrašnji magneti: Montirano na pneumatski klip unutar zapečaćene cilindrične cijevi
• Vanjski magneti: Montirano na kolica koja se kreću izvan cijevi
• Magnetska privlačnostStvara sile spajanja koje povlače vanjsku kolica zajedno s unutrašnjim klipom.
• Zid cijevi: Služi kao zračni razmak, obično debljine 1,5–3,5 mm, ovisno o veličini cilindra

Magnetska sila spajanja mora nadvladati sve otporne sile koje djeluju na kolica kako bi se održalo sinkronizirano kretanje.

Zašto se dekupliranje događa: ravnoteža sila

Zamislite magnetsko spajanje kao magnetski “hvat” između unutrašnjih i vanjskih komponenti. Kada vanjske sile premaše snagu tog hvata, dolazi do klizanja.

Kritična jednačina ravnoteže sile:
$F_{magnetički} \ge F_{trenje} + F_{akceleracija} + F_{opterećenje} + F_{bočni}$

Kada se ova nejednakost prekrši, dolazi do odvajanja.

Scenariji dekupliranja u stvarnom svijetu

Tokom svoje karijere istražio sam stotine otkaza odvajanja i oni se obično svode na ove kategorije:

Iznenadno preopterećenje (40% slučajeva):
Vozilo naiđe na neočekivanu prepreku ili zapinje, stvarajući trenutačne sile koje premašuju kapacitet magnetskog spajanja. Ovo je najdramatičniji način otkaza — čujete jasan “klunk” dok se magneti klize.

Postupna degradacija (35% slučajeva):
Istrošenost ležaja, kontaminacija ili neporavnatost postepeno povećavaju trenje dok ne premaši moment spajanja. To se očituje povremenim zastojem koji postepeno postaje sve teži.

Nedostatak dizajna (25% slučajeva):
Cilindar je od samog početka bio jednostavno premali za tu primjenu. Visoke stope ubrzanja, prekomjerni bočni opterećenja ili teška tereta premašuju specifikaciju magnetskog kvačila.

Posljedice odvajanja

Osim neposrednog zaustavljanja proizvodnje, magnetsko odvajanje uzrokuje nekoliko sekundarnih problema:

Posljedica	Uticaj	Vrijeme oporavka	Tipični trošak
Zaustavljanje proizvodnje	Odmah	15-60 minuta	$500-$5,000
Gubitak pozicije	Potrebno je pronaći novi dom	5-15 minuta	$200-$1,000
Oštećenje magneta	Potencijalno trajno slabljenje	N/A	$0-$800
Rekalibracija sistema	Izgubljena proizvodnja	30-120 minuta	$1,000-$8,000
Povjerenje kupaca	Dugoročno oštećenje reputacije	U toku	Neizračunljivo

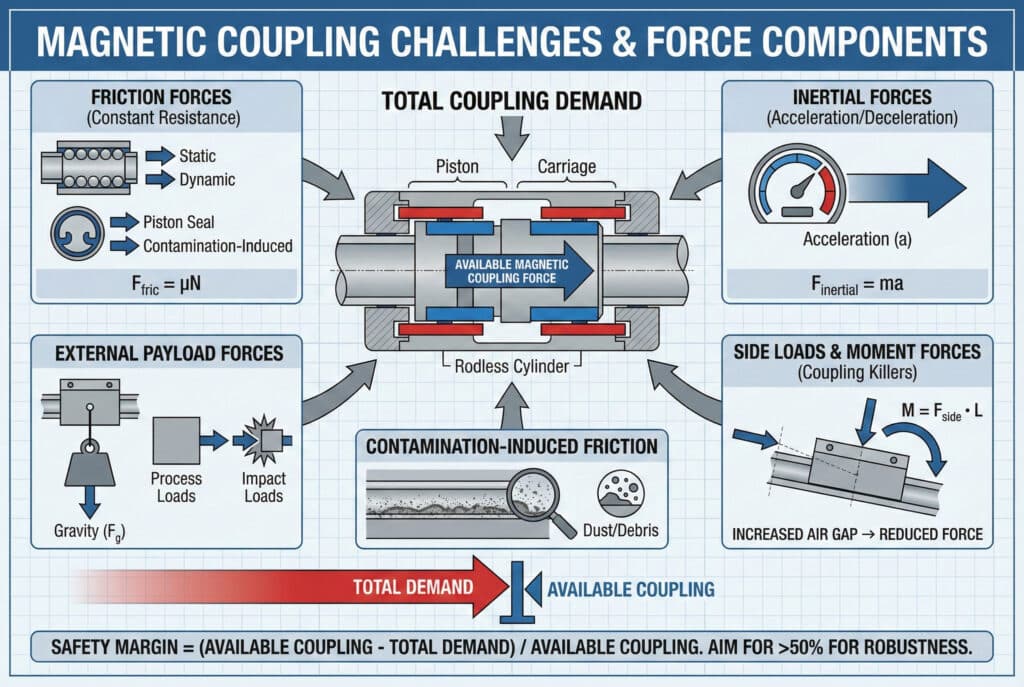

Koje sile uzrokuju magnetsko odvajanje u cilindarima bez klipa?

Više komponenti sile djeluju zajedno kako bi izazvale vezu magnetskog kuppovanja. ⚡

Glavne sile koje uzrokuju magnetsko odvajanje uključuju: statičke i dinamičke sile trenja iz ležajeva i brtvila (obično 5–151 TP3T magnetske sile spajanja), inercijske sile tokom ubrzanja i usporavanja (F = ma, često najveća komponenta), vanjske sile tereta uključujući gravitaciju i procesna opterećenja, bočne sile koje stvaraju momentne sile i povećavaju efektivni zračni razmak, te trenje uzrokovano kontaminacijom uslijed nakupljanja prašine ili otpadaka. Svaka komponenta sile mora biti izračunata i zbrojena kako bi se odredila ukupna potražnja za spajanjem.

Sile trenja: stalni otpor

Trzanje je uvijek prisutno i predstavlja osnovnu silu koju je potrebno prevazići.

Sastavni dijelovi trenja:

• Trzanje u ležaju: Kolica se kreću na preciznim ležajevima ili vodilicama

  • Linearne kuglične ležajeve³: Koeficijent μ ≈ 0.002-0.004
  • Klizna ležajeva: koeficijent μ ≈ 0,05–0,15
  • Tipična sila: 5-20 N za standardne cilindre

• Trljanje brtve: Interne zaptivke klipa stvaraju otpor

  • Dinamičko trenje brtve: 3-10 N, ovisno o veličini otvora
  • Povećava se s pritiskom i smanjuje se s brzinom

• Trljanje uslijed kontaminacije: Prašina, krhotine ili osušeni lubrikant

  • Može povećati ukupno trenje za 50-200%
  • Vrlo promjenjiv i nepredvidiv

Primjer izračuna trenja:
Za cilindar promjera 40 mm s teretom kolica od 10 kg:

• Trljanje ležaja: $F_b = \mu \cdot N = 0.003 \cdot (10\text{kg} \cdot 9.81\text{m/s}^2) = 0.29\text{N}$
• trenje brtve: $F_s \approx 5\text{N}$ (tipično za promjer od 40 mm)
• Ukupno početno trenje: ~5,3 N

Inerticijske sile: Izazov ubrzanja

Inertijske sile tokom ubrzavanja i usporavanja često predstavljaju najveću komponentu potražnje za spajanjem.

Newtonov drugi zakon⁴: $F = m \cdot a$

Gdje:

• m = ukupna pokretna masa (kolica + teret + pričvrsni elementi)
• a = ubrzanje

Praktičan primjer:
Nedavno sam radio s Kevinom, proizvođačem mašina u Ontariju, čija je pick-and-place aplikacija doživljavala odvajanje tokom brzih pokretanja. Njegova postavka:

• Ukupna pokretna masa: 8kg
• Ubrzanje: 15 m/s² (agresivno za pneumatike)
• Inercijska sila: $F = 8 kg ⋅ 15 m/s² = 120 N$

Njegov cilindar promjera 40 mm imao je magnetsku silu prijenosa od samo 180 N. Nakon uračunavanja trenja (15 N) i male vanjske sile (20 N), njegova ukupna potražnja iznosila je 155 N — ostavljajući samo sigurnosni margin od 161 TP3T, znatno ispod preporučenih 501 TP3T.

Smjernice za ubrzanje:

Prečnik cilindra	Maksimalna magnetska sila	Preporučeno maksimalno ubrzanje (opterećenje 5 kg)
25mm	80N	10 m/s²
40mm	180N	25 m/s²
63 mm	450N	60 m/s²
80mm	800N	100 m/s²

Sile vanjskog opterećenja

Pogonska masa i sve sile procesa direktno se zbrajaju s zahtjevom za prijenosom okretnog momenta.

Vrste vanjskih opterećenja:

• Gravitacijska opterećenja: Kada cilindar radi vertikalno ili pod uglom

  • Okomito postavljanje: $F_g = m \cdot g \cdot \sin(\theta)$
  • Za vertikalni rad ($\theta = 90°$), puna težina djeluje na spojku

• Procesne sile: Guranje, pritiskanje ili otpor tokom rada

  • Sile umetanja
  • Trljanje pri klizanju obradka
  • Sile povratka opruge

• Udarni opterećenja: Iznenadni sudari ili zaustavljanja

  • Može nakratko premašiti statičke sile za 3-5 puta
  • Često skriveni uzrok povremenog odvajanja

Bočni opterećenja i momentne sile: Ubijice kuppljeva

Bočni opterećenja su posebno razorna za magnetsko spajanje jer stvaraju momentne sile koje efektivno povećavaju zračni razmak na jednoj strani.

Fizika bočnog udarca:

Kada se bočno opterećenje primijeni na udaljenosti od centra kolica, stvara se moment nagiba:
$M = F_{side} \cdot L$

Ovaj trenutak uzrokuje da se kola blago nagnu, povećavajući zračni razmak na jednoj strani. Budući da se magnetska sila eksponencijalno smanjuje s povećanjem razmaka, čak i mali nagibi dramatično smanjuju silu povezivanja.

Magnetska sila naspram razmaka:
$F_{magnetic} \propto 1 / (\text{gap})^2$

Povećanje zračnog jaza za 20% (s 2,0 mm na 2,4 mm) smanjuje magnetsku silu za otprilike 36%!

Kombinovana analiza snaga

Evo primjera iz stvarnog svijeta koji kombinuje sve komponente sile:

Prijava: Horizontalni prijenos materijala s vertikalnim opterećenjem

• Cilindar: promjer 63 mm, hod 2 m
• Magnetska sila spajanja: 450N
• Pokretna masa: 12 kg
• Ubrzanje: 8 m/s²
• Vanjski teret: 15 kg (primijenjen 100 mm iznad centra kolica)
• Bočno opterećenje: 50N

Proračun sile:

• Trzanje: 18N
• Inercija: 12 kg × 8 m/s² = 96 N
• Inercija vanjskog opterećenja: 15 kg × 8 m/s² = 120 N
• Učinak bočnog momenta opterećenja: smanjenje uparivanja za ~151 TP3T = ekvivalentu od 67,5 N
• Ukupna potražnja: 18 + 96 + 120 + 67,5 = 301,5N
• Dostupno spajanje: 450N
• Margina sigurnosti: (450 – 301.5) / 450 = 33% ✅

Ova marža od 33% je prihvatljiva, ali ostavlja malo prostora za kontaminaciju ili habanje.

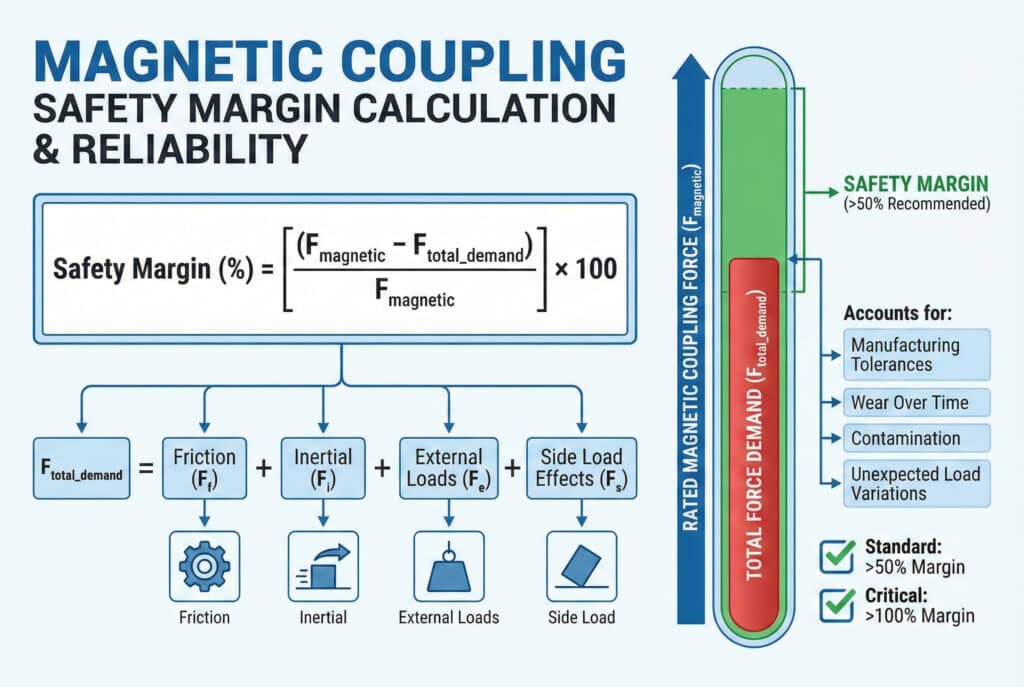

Kako izračunati sigurnosni margin magnetskog kuppljanja?

Pravilno izračunavanje sigurnosne marže sprječava otkaze pri odspajanju i osigurava dugoročnu pouzdanost.

Da biste izračunali sigurnosni margin magnetskog spajanja: zbrojite sve komponente sile (trenje + inercija + vanjska opterećenja + bočni efekti opterećenja), uporedite ih s nazivnom magnetskom silom cilindra i osigurajte da sigurnosni margin prelazi 50% za standardne primjene ili 100% za kritične primjene. Formula je: $Sigurnost_{margin} (\%) = \frac{F_{magnetic} – F_{total\_demand}} {F_{magnetic}} \times 100$. Ova margina obuhvata proizvodne tolerancije, habanje tokom vremena, efekte kontaminacije i neočekivane varijacije opterećenja.

Metodologija izračuna korak po korak

Dopustite mi da vas provedem kroz tačan proces koji koristimo pri određivanju veličine cilindara za naše klijente:

Korak 1: Identificirajte sve komponente sile

Napravite sveobuhvatan inventar snaga:

• Masa kola: _____ kg
• Masa korisnog tereta: _____ kg
• Maksimalno ubrzanje: _____ m/s²
• Vanjske sile procesa: _____ N
• Bočni opterećenja: _____ N na udaljenosti od _____ mm
• Ugao montaže: _____ stepeni od horizontalne ravni

Korak 2: Izračunajte svaku komponentu sile

Koristite ove formule:

1. Sila trenja: $F_{f} = 10 ~ 20 \ \text{N}$ (procijeniti) ili izmjeriti izravno
2. Inerticijska sila: $F_{i} = (m_{carriage} + m_{payload}) \times a$
3. Gravitacijska komponenta: $F_{g} = (m_{carriage} + m_{payload}) \times 9.81 \times \sin(\theta)$
4. Vanjski faktori: $F_{e} = izmjereno ili specificirano$
5. Kazna za bočno opterećenje: $F_{s} = 1,5 × F_{side}$ (konzervativni multiplikator)

Korak 3: Zbirna potražnja za snagom

$F_{total} = F_{f} + F_{i} + F_{g} + F_{e} + F_{s}$

Korak 4: Uporedite s magnetskom silom spajanja

Odredite nazivnu magnetsku silu spajanja cilindra prema specifikacijama:

• Bepto 25 mm promjer: 80N
• Bepto 40 mm promjer: 180 N
• Bepto 63 mm promjer: 450 N
• Bepto 80 mm promjer: 800 N

Korak 5: Izračunajte sigurnosnu maržu

$Sigurnost_{margin} (\%) = \frac{F_{magnetic} – F_{total}} {F_{magnetic}} \times 100$

Primjer s radom: Potpuna kalkulacija

Dopustite mi da podijelim nedavnu kalkulaciju veličina za klijenta u automobilskoj industriji:

Specifikacije aplikacije:

• Funkcija: Prijenos stezne naprave za zavarivanje između stanica
• Korak: 1.500 mm horizontalno
• Vrijeme ciklusa: 2 sekunde (0,5 s ubrzanje, 1,0 s konstantna brzina, 0,5 s usporavanje)
• Masa kolica: 6 kg
• Masa uređaja: 18 kg
• Bočno opterećenje: 40 N na 120 mm iznad centra kolica
• Nema vanjskih procesnih sila

Proračuni:

• Maksimalno ubrzanje:

  • udaljenost tokom ubrzanja: $s = \frac{1500}{2} = 750 \ \text{mm} = 0.75 \ \text{m}$
  • Koristeći $s = \frac{1}{2} a t^{2}$: $0.75 = \frac{1}{2} \times a \times (0.5)^{2}$
  • $a = 6 \ \text{m/s}^{2}$

• Inerticijska sila:

  • $F_{i} = (6 + 18) \times 6 = 144 \ \text{N}$

• Sila trenja (procijenjeno):

  • $F_{f} = 15 \ \text{N}$

• Efekat bočnog opterećenja:

  • Trenutak: $M = 40 × 0,12 = 4,8 \ \text{N} \cdot \text{m}$
  • Kazna za ekvivalentnu silu: $F_{s} = 40 × 1,5 = 60 \ \text{N}$

• Ukupna potražnja snaga:

  • $F_{total} = 144 + 15 + 60 = 219 \ \text{N}$

• Izbor cilindra:

  • 40 mm promjer (180N): $Sigurnost_{margin} = \frac{180 – 219}{180} = -0.22 = -22\%$ ❌ NEADEKVATNO
  • 63 mm promjer (450 N): $Sigurnost_{margin} = \frac{450 – 219}{450} = 0.51 = 51\%$ ✅ PRIHVATLJIVO

Preporuka: Bepto cilindar bez klipa promjera 63 mm

Smjernice za sigurnosni razmak

Na osnovu decenija terenskog iskustva, evo naših preporučenih sigurnosnih margina:

Tip prijave	Minimalna sigurnosna marža	Preporučeni marž	Opravdanje
Laboratorijski/Čisto	30%	50%	Kontrolisano okruženje, niska kontaminacija
Opšta industrija	50%	75%	Standardno proizvodno okruženje
Za teške uslove rada	75%	100%	Visoka kontaminacija, habanje ili udarni opterećenja
Kritički proces	100%	150%	Nulta tolerancija na neuspjeh, rad 24/7 ⭐

Razmatranja u vezi s temperaturom i habanjem

Dva često zanemarena faktora utječu na magnetsku silu spajanja tokom vremena:

Učinci temperature:
Neodimijski magneti⁵ (koriste se u većini cilindara bez klipa) gube otprilike 0,111 TP3T svoje čvrstoće po °C iznad 20 °C.

Za cilindar koji radi na 60 °C:

• Porast temperature: 40°C
• Smanjenje magnetne sile: $Smanjenje = 40 × 0,11\% = 4,4\%$
• Učinkovita sila spajanja: $F_{efektivno} = 450 × (1 – 0,044) = 450 × 0,956 = 430 \ \text{N}$

Trošenje i starenje:
Tokom 3-5 godina rada, sila magnetskog prijenosa obično se smanjuje za 5-10% zbog:

• Starenje magneta i demagnetizacija
• Habanje ležaja povećava trenje
• Habanje brtve povećava trenje
• Akumulacija kontaminacije

Prilagođena računica sigurnosne marže:
Uvijek uzmite u obzir ove faktore:

$Sigurnost_{margin,adjusted} (\%) = \frac{(F_{magnetic} \times 0.90) – F_{total}} {F_{magnetic} \times 0.90} \times 100$

Ovo smanjenje nazivne snage 10% uzima u obzir efekte temperature i starenja.

Bepto protiv OEM-a: Performanse magnetnog kuppanja

Naši Bepto cilindri dosljedno nadmašuju OEM ekvivalente u magnetnoj sili spajanja:

Prečnik bušenja	Tipično OEM	Bepto Standard	Bepto prednost
25mm	70N	80N	+14%
40mm	160N	180N	+13%
63 mm	400N	450N	+13%
80mm	700N	800N	+14%

Ova prednost u performansama, u kombinaciji s našom nižom cijenom od 50%, znači da dobijate vrhunsku pouzdanost za pola cijene.

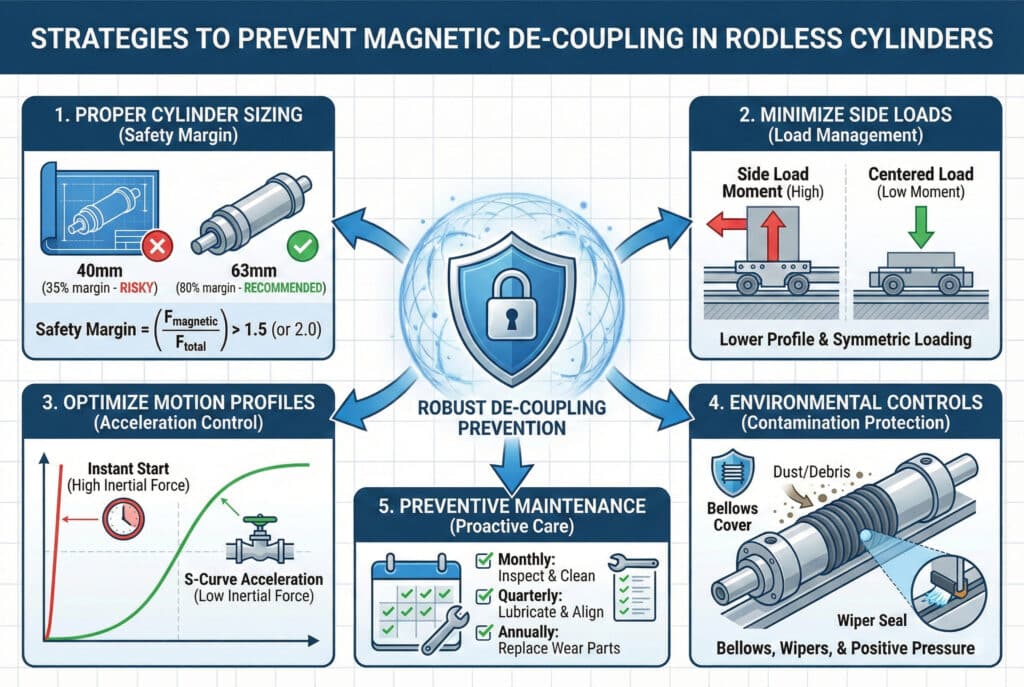

Koje dizajnerske strategije sprečavaju kvarove magnetskog odvajanja?

Pametni dizajnerski izbori uklanjaju probleme odspajanja prije nego što se pojave. ️

Efikasne strategije za sprečavanje magnetskog odvajanja uključuju: odabir cilindara sa sigurnosnom marginom od 50-100% iznad izračunatih sila, minimiziranje bočnih opterećenja pravilnim montažiranjem i centriranjem opterećenja, smanjenje brzina ubrzanja radi smanjenja inercijalnih sila, implementaciju vanjskih vodilica za apsorpciju bočnih opterećenja, korištenje progresivnih profila ubrzanja umjesto trenutačnih startova, održavanje čistih radnih okruženja radi minimiziranja trenja i uspostavljanje rasporeda preventivnog održavanja za rješavanje habanja prije nego što uzrokuje kvarove. Kombinacija više strategija pruža robusnu zaštitu od odvajanja.

Strategija 1: Pravilno određivanje veličine cilindra

Osnova prevencije odvajanja je odabir pravog cilindra od samog početka.

Najbolje prakse određivanja veličine:

1. Računajte konzervativnoKoristite najgore moguće vrijednosti za sve parametre.
2. Dodajte sigurnosni marginu: Minimalno 50%, poželjno 75-100%
3. Uzmite u obzir buduće promjeneHoće li se opterećenja povećati? Hoće li se vremena ciklusa smanjiti?
4. Uzmite u obzir okoliš: Visoka temperatura? Kontaminacija? Trošenje?

Nedavno sam se savjetovao s Patricijom, dizajnericom opreme u Illinoisu, koja je specificirala cilindar za novu proizvodnu liniju. Njezine početne kalkulacije pokazale su da bi promjer od 40 mm funkcionirao s sigurnosnom maržom od 35%. Uvjerio sam je da pređe na promjer od 63 mm s marginom 80%. Šest mjeseci nakon instalacije njen klijent je zatražio brže vrijeme ciklusa od 25%—promjenu koja bi uzrokovala stalno odspajanje sa cilindrom od 40 mm, ali je s cilindrom od 63 mm lako realizirana.

Strategija 2: Minimalizirajte sporedne opterećenja

Bočna opterećenja su neprijatelj magnetskog spajanja. Svaka odluka u dizajnu treba težiti njihovom smanjenju.

Dizajnerske tehnike:

Niža visina montažePostavite terete što bliže središtu kola.

• Svako približavanje od 10 mm smanjuje moment za 10 mm × opterećenje.
• Koristite niskoprofilne armature i alate.

Simetrično opterećenje: Uravnotežite terete na obje strane kolica

• Sprječava moment savijanja
• Održava dosljedan zračni razmak

Vanjski vodilice: Dodajte dodatne linearne vodilice

• Potpuno apsorbujte bočne udarce
• Omogućite magnetsko spajanje da se fokusira samo na aksijalne sile.
• Povećava troškove sistema za 30–40%, ali eliminiše rizik od razdvajanja

KompenzacijaKoristite utege ili opruge za kompenzaciju asimetričnih opterećenja.

• Posebno efikasno za vertikalne primjene
• Smanjuje neto bočno opterećenje na gotovo nulu

Strategija 3: Optimizirajte profile pokreta

Način na koji ubrzavate i usporavate dramatično utječe na potražnju za spajanjem.

Opcije profila ubrzanja:

Tip profila	Vrhunski odred	Glađina	Vrijeme ciklusa	Najbolje za
Instant (bang-bang)	100%	Jadni	Najbrži	Samo uz velike sigurnosne marže
Linearna rampa	70%	Dobro	Brzo	Opća industrijska upotreba ⭐
S-kriva	50%	Odlično	Umjeren	Precizne primjene
Prilagođeno optimizirano	40%	Odlično	Optimizirano	Kritične aplikacije

Praktična implementacija:
Većina pneumatskih sistema koristi jednostavne ventile tipa uključi/isključi, što omogućava trenutačno ubrzanje. Dodavanjem:

• Ventili za kontrolu protoka: Smanjite ubrzanje ograničavanjem protoka zraka
• Ventili za meko pokretanje: Osigurati postepeno povećanje pritiska
• Proporcionalni ventiliOmogući prilagođene profile ubrzanja

Možete smanjiti vršne inercijske sile za 30-50% uz minimalno povećanje troškova.

Strategija 4: Kontrole okoline

Zagađenje je tihi ubica magnetskih kuppovnih sistema.

Strategije zaštite:

• Bellows poklopciZaštitite tijelo cilindra i kolica od prašine i nečistoća

  • Cijena: $50-150 po cilindru
  • Efikasnost: smanjenje kontaminacije za 901 TP3T

• Brtve brisača: Uklonite nečistoće prije nego što dospiju na klizne površine

  • Standard na Bepto cilindarima
  • Produžuje vijek trajanja ležaja za 2-3 puta

• Pozitivan pritisakOdržavati blagi zračni pritisak u kućištima

  • Sprječava prodiranje prašine
  • Često se koristi u preradi hrane i farmaceutskim primjenama.

• Redovno čišćenje: Uspostaviti rasporede čišćenja

  • Sedmično brisanje izloženih površina
  • Mjesečno detaljno čišćenje
  • Sprječava postepeno povećanje trenja

Strategija 5: Program preventivnog održavanja

Proaktivno održavanje sprječava postepeno propadanje koje dovodi do odvajanja.

Osnovni zadaci održavanja:

Mjesečno:

• Vizuelni pregled na kontaminaciju
• Slušajte neobične zvukove (ukazuje na habanje ležaja)
• Provjerite da li je kretanje glatko tokom cijelog hoda.
• Provjerite ima li oklijevanja ili zapinjanja.

Trosmjesečno:

• Očistite sve izložene površine.
• Podmazujte prema specifikacijama proizvođača.
• Provjerite poravnanje montaže
• Test pri maksimalnoj nazivnoj brzini i opterećenju

Godišnje:

• Zamijenite habajuće komponente (zaptivke, ležajeve ako su dostupni)
• Detaljan pregled područja magnetskog spoja
• Provjerite magnetnu silu spajanja (ako je dostupna oprema za testiranje)
• Ažurirajte dokumentaciju i analizu trendova

Uspjeh u stvarnom svijetu: sveobuhvatan pristup

Dopustite mi da podijelim kako je kombiniranje ovih strategija transformiralo problematičnu aplikaciju. Marcus, inženjer postrojenja u pogonu za preradu hrane u Kaliforniji, doživljavao je 2–3 događaja odspajanja sedmično na svojoj liniji za pakovanje.

Problemi originalnog sistema:

• 40 mm cilindri promjera koji rade pri 951 TP3T kapaciteta magnetskog spajanja
• Teška alata montirana 150 mm iznad centra kolica
• Prašnjavo okruženje sa zagađenjem brašnom
• Instantni profili ubrzanja
• Nema programa preventivnog održavanja

Naše sveobuhvatno rješenje:

1. Nadograđeno na 63 mm Bepto cilindre: Povećano magnetsko spajanje sa 160 N na 450 N (+181%)
2. Redizajnirani alati: Smanjena je visina montaže na 80 mm, čime je smanjen bočni moment opterećenja za 471 TP3T
3. Dodani su poklopci mehaZaštićeno od kontaminacije brašnastim prašinom
4. Ugrađene kontrole protokaUmanjeno ubrzanje za 40%, proporcionalno smanjujući inercijske sile
5. Implementiran raspored održavanjaMjesečno čišćenje i tromjesečna detaljna inspekcija

Rezultati nakon 12 mjeseci:

• Događaji odspajanja: Nula ✅
• Neplanirano zastoje: Smanjeno sa 156 sati godišnje na 0 sati
• Troškovi održavanja: $8.400/godišnje (planirano) naspram $23.000/godišnje (reaktivno)
• Učinkovitost proizvodnje: Povećana za 4,21 TP3T
• ROI: 340% u prvoj godini

Beptoova prednost u prevenciji odvajanja

Kada odaberete Bepto cilindar bez klipa, dobivate ugrađenu prevenciju odvajanja:

Standardne karakteristike:

• 13-14% veća magnetska sila spajanja nego kod OEM ekvivalenata
• Precizno brušene klizne površine (manje trenje)
• Napredni dizajn brtve brisača (zaštita od kontaminacije)
• Optimizirani magnetski krug (maksimalna sila uz minimalan materijal magneta)
• Sveobuhvatna tehnička dokumentacija (smjernice za ispravno dimenzioniranje)

Pomoćne usluge:

• Besplatna inženjerska konsultacija
• Verifikacija izračuna sile
• Preporuke za optimizaciju profila kretanja
• Obuka o preventivnom održavanju
• 24/7 tehnička podrška

Zaključak

Magnetsko odvajanje ne mora biti misterija ili neizbježan problem—razumijevanjem fizike, preciznim izračunavanjem sila, održavanjem adekvatnih sigurnosnih margina i primjenom pametnih strategija dizajna možete postići godine pouzdanog rada bez problema vaših magnetom povezanih cilindara bez klipa.

Često postavljana pitanja o magnetnim silama odvajanja

1. Saznajte više o osnovnim operativnim principima i jedinstvenim prednostima dizajna magnetno povezanih cilindara bez cijevi. ↩

2. Steknite dublje razumijevanje dizajna magnetskih kola i načina na koji se magnetski tok optimizira za maksimalni prijenos sile. ↩

3. Pogledajte detaljne specifikacije i koeficijente trenja za različite vrste linearnog kugličnog ležaja koji se koriste u industrijskim kolicima. ↩

4. Istražite fizičke principe Newtonovog drugog zakona i kako se sila odnosi na masu i ubrzanje u mehaničkim sistemima. ↩

5. Otkrijte materijalna svojstva i karakteristike performansi visokocijelih neodimijskih magneta koji se koriste u industrijskoj automatizaciji. ↩
