Dinamika protoka kroz orificij u podesivim iglama za jastučiće

Uvod

Podesili ste igleni ventil za jastuk desetine puta, ali performanse ostaju nepredvidive. Ponekad četvrt okreta napraviti dramatičnu razliku, a ponekad tri puna okreta jedva išta promijene. Vaši cilindri se ponašaju drugačije pri različitim brzinama, a ono što savršeno radi na 90 psi potpuno zakaže na 110 psi. Podesite naslijepo jer ne razumijete šta se zapravo dešava unutar tog malog otvora iglenog ventila.

Dinamika protoka kroz otvore u jastučićnim iglama je složena mekanika fluida¹ gdje protok prelazi iz laminarnog u turbulentni režim, pri čemu je protok proporcionalan površini otvora i kvadratnom korijenu diferencijala pritiska (Q ∝ A√ΔP). Položaj igle kontrolira efektivnu površinu otvora od 0,1 do 5,0 mm², stvarajući varijacije protoka od 50:1 ili više, pri čemu se ponašanje protoka mijenja iz linearnog (laminarnog) pri niskim brzinama u kvadratno-korijenovsko (turbulentno) pri visokim brzinama. Razumijevanje ove dinamike omogućava predvidivo podešavanje i optimalno prigušivanje u različitim radnim uslovima.

Prošle sedmice radio sam s Jennifer, inženjerkom za održavanje u postrojenju za preradu hrane u Oregonu. Njena linija za pakovanje koristila je cilindri bez šipke promjera 80 mm, a performanse prigušivanja bile su izuzetno neujednačene. Pri malim brzinama prigušivanje je bilo savršeno. Pri velikim brzinama cilindri su nasilno udarali unatoč identičnim postavkama iglene ventila. Provela je sate praveći prilagodbe bez ikakvog jasnog obrasca. Kad smo analizirali dinamiku protoka kroz otvor i diferencijale pritiska u njenom sistemu, “misteriozno” ponašanje odjednom je imalo savršen smisao—i postalo potpuno predvidljivo.

Sadržaj

• Šta kontroliše protok kroz otvore iglene ventila jastuka?
• Kako protočni režim utječe na performanse ublažavanja?
• Zašto se osjetljivost podešavanja igle mijenja nelinearno?
• Kako optimizirati postavke igle za dosljedan rad?
• Zaključak
• Često postavljana pitanja o dinamici protoka igle jastuka

Šta kontroliše protok kroz otvore iglene ventila jastuka?

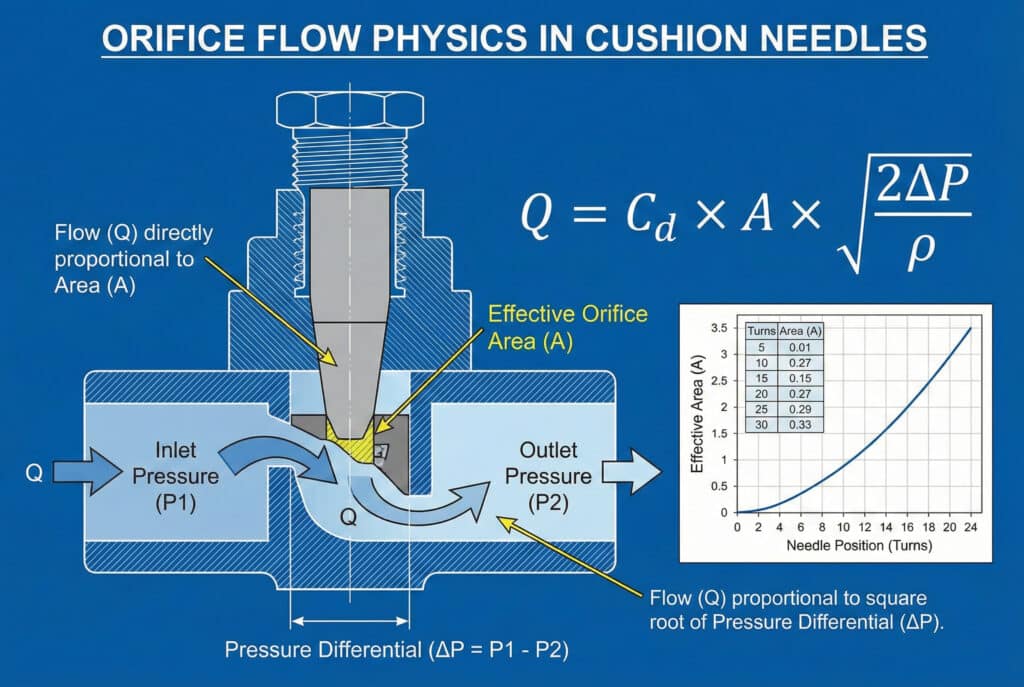

Razumijevanje osnovne fizike protoka kroz otvor otkriva zašto se iglene ventili ponašaju onako kako se ponašaju. ⚙️

Protok kroz otvore jastučića igle kontrolisan je tri osnovna faktora: efektivna površina otvora (određena položajem igle, obično 0,1–5,0 mm²), diferencijalni pritisak preko otvora (pritisak u komori jastučića minus pritisak ispuha, u rasponu od 50–700 psi) i režim protoka (laminarni ispod Reynoldsov broj² 2300, turbulencije iznad 4000). Slijedi brzina protoka $Q = C_d A \sqrt{\frac{2\Delta P}{\rho}}$ za turbulentni protok, gdje je Cd koeficijent otjecanja³ (0.6-0.8), A je površina otvora, ΔP je diferencijalni pritisak, a ρ je gustoća zraka, što čini protok proporcionalnim površini, ali samo kvadratnom korijenu pritiska.

Jednadžba protoka kroz otvor

Turbulentni protok kroz male otvore slijedi utvrđenu dinamiku fluida:

$Q = C_d A \sqrt{\frac{2\Delta P}{\rho}}$

Gdje:

• $Q$ = Volumetrijska brzina protoka (m³/s ili SCFM)
• $C_d$ = Koeficijent otjecanja (bezdimenzionalni, 0,6-0,8)
• $A$ = Efektivna površina otvora (m² ili mm²)
• $\Delta P$ = Pritisak razlike (Pa ili psi)
• $\rho$ = Gustina zraka (kg/m³, približno 1,2 pri standardnim uslovima)

Pojednostavljeno za pneumatske primjene:
$Q\;(\text{SCFM}) \approx 0.5 \times A\;(\text{mm}^{2}) \times \sqrt{\Delta P\;(\text{psi})}$

Ovo otkriva da udvostručenje površine otvora udvostručuje protok, ali da udvostručenje pritiska povećava protok samo za 41% (√2 = 1.41).

Pozicija igle i površina otvora

Geometrija iglene ventila određuje odnos površine i položaja:

Tipičan dizajn iglene ventila:

• Sužena igla: ugao stožera 30-60°
• Promjer sjedišta: 2-6 mm, ovisno o veličini cilindra
• Korak navoja: 0,5-1,0 mm po zavoju
• Raspon podešavanja: 10-20 okretaja od zatvorenog do potpuno otvorenog

Odnos između površine i broja okretaja:

Pozicija igle	Efektivna površina	Debit (pri 400 psi ΔP)	Relativni protok
Zatvoreno + 0,5 okretaja	0,1 mm²	1,0 SCFM	1x (osnovna linija)
Zatvoreno + 1 krug	0,3 mm²	3,0 SCFM	3x
Zatvoreno + 2 okretaja	0,8 mm²	8,0 SCFM	8x
Zatvoreno + 3 okretaja	1,5 mm²	15,0 SCFM	15x
Zatvoreno + 5 okretaja	3,0 mm²	30,0 SCFM	30x
Potpuno otvoreno (10+ krivina)	5,0 mm²	50,0 SCFM	50x

Primijetite nelinearnu vezu—rani okreti imaju mnogo veći utjecaj nego kasniji okreti.

Dinamika diferencijalnog pritiska

Pritisak u jastučnoj komori varira tokom hoda usporavanja:

Profil pritiska tokom ublažavanja:

1. Početni angažman: ΔP = 50-100 psi (potreban je mali protok)
2. Srednja kompresija: ΔP = 200-400 psi (umjeren protok)
3. Vrhunski kompresija: ΔP = 400-800 psi (maksimalni protok)
4. Faza otpuštanja: ΔP opada kako se komora širi

Odnos kvadratnog korijena znači da protok raste manje od pritiska:

• 100 psi ΔP → osnovni protok
• 400 psi ΔP → 2x osnovni protok (ne 4x)
• 900 psi ΔP → 3x osnovni protok (ne 9x)

Varijacije koeficijenta otpuštanja

Cd zavisi od geometrije otvora i uslova protoka:

Faktori koji utiču na Cd:

• Otvori oštrih rubova: Cd = 0,60-0,65 (većina iglenih ventila)
• Zaobljeni otvori: Cd = 0,70–0,80 (premium dizajni)
• Reynoldsov broj: Cd se blago povećava pri većem Re.
• Zagađenje: Čestice smanjuju Cd za 10-30%

Bepto Premium iglene ventile:
Koristimo precizno obrađena sjedišta s rubovima radijusa 0,2 mm, postižući Cd = 0,72–0,75 u usporedbi s 0,60–0,65 kod standardnih dizajna s oštrim rubovima. To omogućava 15–20 % više protoka pri istoj poziciji igle, što omogućava finiju kontrolu podešavanja.

Učinci temperature i gustoće

Svojstva zraka se mijenjaju s temperaturom:

Uticaj temperature na protok:

• Hladan zrak (0 °C): ρ = 1,29 kg/m³ → 3% veći otpor protoku
• Standard (20 °C): ρ = 1,20 kg/m³ → Osnovna vrijednost
• Topli zrak (60 °C): ρ = 1,06 kg/m³ → 6% niži otpor protoka

Za većinu primjena utjecaji temperature su neznatni (±5%), ali ekstremna okruženja mogu zahtijevati sezonsku prilagodbu.

Kako protočni režim utječe na performanse ublažavanja?

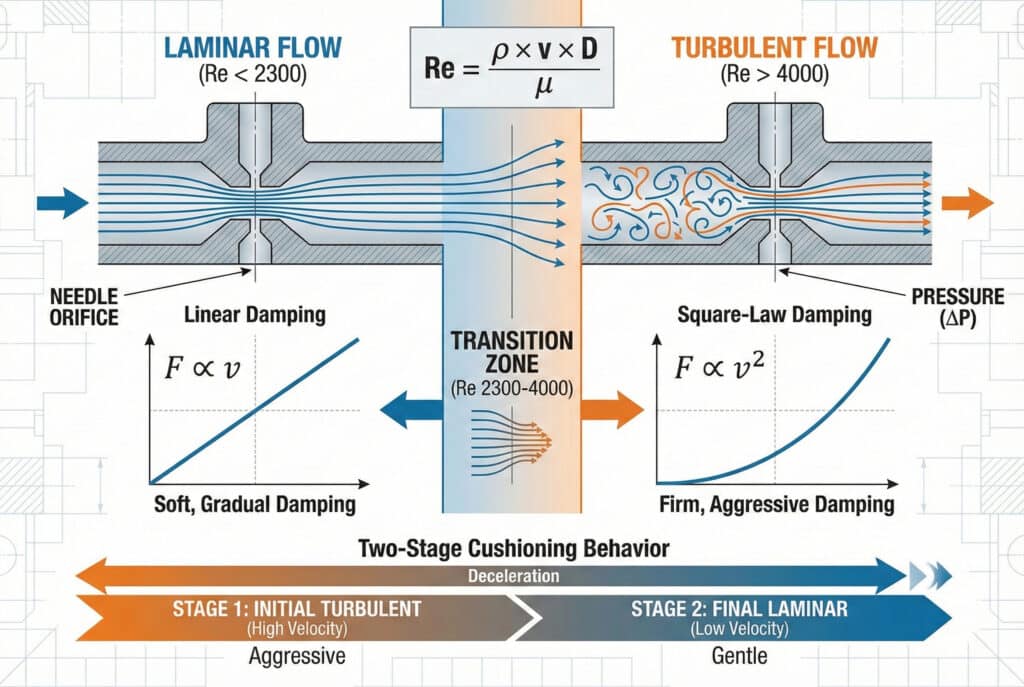

Prijelaz između laminarnog i turbulentnog toka stvara dramatično različito prigušivanje.

Režim strujanja određuje karakteristike prigušivanja: laminarno strujanje (Reynoldsov broj 4000) stvara prigušivanje po kvadratnom zakonu pri kojem sila raste s kvadratom brzine. Većina jastučića za ublažavanje udara radi u turbulentnom režimu tokom aktivnog ublažavanja (Re = 5000–20 000), ali može prijeći u laminarni tokom konačnog slijetanja (Re <2000), što uzrokuje ponašanje usporavanja u dvije faze. Ova promjena režima objašnjava zašto se ublažavanje prvo doima “meko”, a zatim “tvrđe” tokom konačne kompresije, te zašto se osjetljivost podešavanja mijenja s radnom brzinom.

Reynoldsov broj i režim strujanja

Reynoldsov broj određuje ponašanje protoka:

$Re = \frac{\rho \times v \times D}{\mu}$

Gdje:

• $\rho$ = Gustina zraka (1,2 kg/m³)
• $v$ = Brzina protoka (m/s)
• $D$ = Prečnik otvora (m)
• $mikro$ = Dinamička viskoznost⁴ (1,8 × 10⁻⁵ Pa·s za zrak)

Klasifikacija režima protoka:

• Re < 2,300: laminarni protok (glatki, predvidljivi)
• Re = 2.300–4.000: prijelazna zona (nestabilna)
• Re > 4.000: turbulentni tok (haotičan, rasipajući energiju)

Tipične vrijednosti igle za jastuk:

• Prečnik otvora: 1-3 mm
• Brzina protoka: 50-200 m/s (moguće su i supersonične brzine)
• Reynoldsov broj: 5.000-25.000 (izrazito turbulentno)

Karakteristike laminarnog i turbulentnog prigušivanja

Različiti režimi protoka stvaraju različiti osjećaj ublažavanja:

Karakterističan	Laminarni protok	Turbulentni protok
Prigušna sila	F ∝ v (linearno)	F ∝ v² (kvadratni zakon)
Ponašanje pri maloj brzini	Blago, postepeno	Vrlo mekano, minimalno
Ponašanje pri velikim brzinama	Umjeren	Čvrst, agresivan
Osjetljivost prilagođavanja	Konstantan	Ovisno o brzini
Nagomilavanje pritiska	Postupan, linearan	Brz, eksponencijalni
Disipacija energije	Niska efikasnost	Visoka efikasnost
Tipičan raspon Re	500-2,000	5,000-25,000

Dvostupanjsko prigušivanje

Mnogi cilindri pokazuju prijelaz režima tokom usporavanja:

Faza 1 – Početno usporavanje (turbulentno):

• Velika brzina (1,0-2,0 m/s)
• Visok Reynoldsov broj (10.000-20.000)
• Turbulentni protok kroz igleni otvor
• Agresivna sila prigušivanja
• Brzo smanjenje brzine

Tranzicijska zona:

• Brzina pada na 0,3-0,5 m/s
• Reynoldsov broj se smanjuje na 2.000-4.000
• Tok postaje nestabilan
• Karakteristike prigušivanja se mijenjaju

Faza 2 – konačno taloženje (laminarno):

• Niska brzina (<0,3 m/s)
• Niski Reynoldsov broj (<2.000)
• Razvija se laminarni protok
• Mekši prigušni pritisak
• Usporeni završni prilaz

Ovo dvostupanjsko ponašanje je razlog zašto pravilno podešeno prigušivanje djeluje “čvrsto, ali glatko”—agresivno početno usporavanje, a zatim nježno konačno pozicioniranje.

Osjetljivost prilagođavanja ovisna o brzini

Podešavanje igle ima različite efekte pri različitim brzinama:

Rad pri maloj brzini (0,5 m/s):

• Može raditi u laminarnom režimu.
• Linearno prigušenje: F ∝ v
• Podešavanje igle stvara proporcionalnu promjenu sile.
• Podešavanje od jednog okreta → promjena sile 30-50%

Rad velikom brzinom (2,0 m/s):

• Radi u turbulentnom režimu
• Prigušivanje po kvadratnom zakonu: F ∝ v²
• Podešavanje igle stvara pravokutnu promjenu sile
• Podešavanje od jednog okreta → promjena sile 60-120%

Ovo objašnjava problem Jenniferine Oregon postrojenja: pri niskim brzinama (0,8 m/s) njena podešavanja igle su radila bez problema. Pri visokim brzinama (1,8 m/s) ista podešavanja su stvorila 3–4 puta veću silu prigušivanja nego što se očekivalo zbog ponašanja u turbulentnom režimu po kvadratnom zakonu.

Uslovi Sonic protoka

Pri vrlo visokim diferencijalnim pritiscima, protok postaje zadavio se⁵:

Sonic (Gušeni) protok:

• Dogadja se kada je ΔP > 0,5 × P_downstream
• Brzina protoka dostiže brzinu zvuka (≈340 m/s)
• Dalje povećanje pritiska ne povećava brzinu protoka.
• Debit postaje: $Q = C_d A \frac{P_{upstream}}{\sqrt{T}}$

Implikacije za ublažavanje udaraca:

• Maksimalna brzina protoka je ograničena bez obzira na pritisak.
• Vrlo male otvore može zagušiti tokom vršne kompresije.
• Začepljeni protok stvara maksimalnu silu prigušivanja.
• Podešavanje igle manje je efikasno kada je ugušeno

Tipični uslovi za začepljeni protok:

• Pritisak jastuka: >600 psi
• Pritisak u ispušnoj cijevi: <300 psi
• Omjer pritiska: >2:1
• Često u: malim otvorima (<0,5 mm²), cilindarima visoke brzine

Zašto se osjetljivost podešavanja igle mijenja nelinearno?

Razumijevanje geometrijskih i fluidodinamičkih faktora otkriva zašto se ponašanje podešavanja čini nepredvidivim.

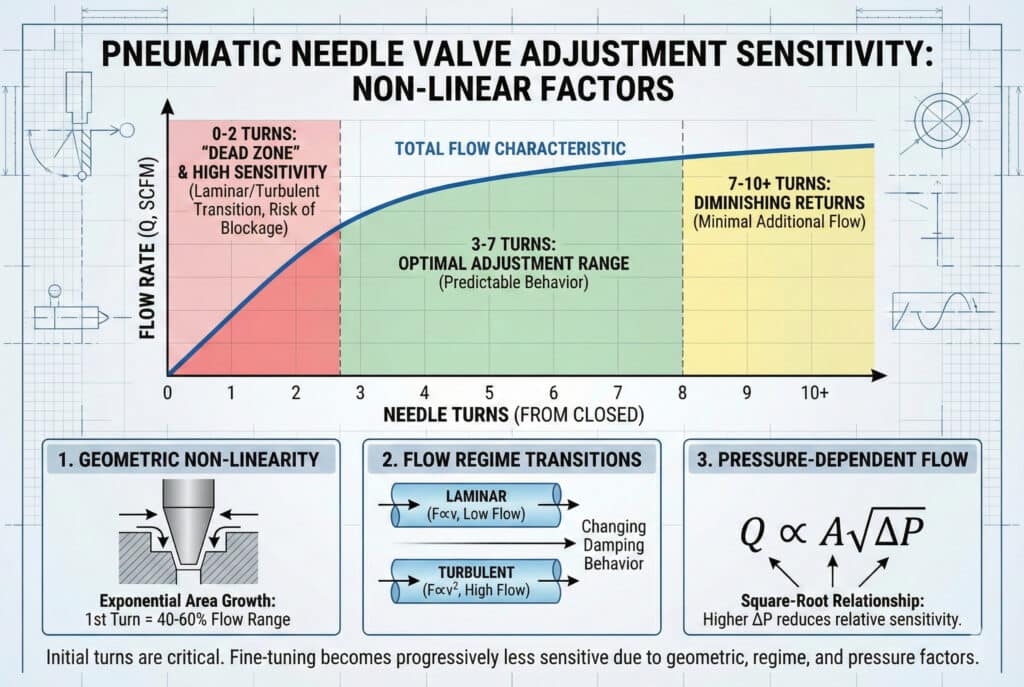

Osjetljivost podešavanja igle varira nelinearno zbog tri faktora: promjene geometrijske površine (sužena igla stvara eksponencijalno povećanje površine s linearnom promjenom položaja), prijelaza režima protoka (prijelaz iz turbulentnog u laminarni mijenja prigušenje sa zakona kvadrata na linearni) i protoka ovisnog o tlaku (viša tla smanjuju relativni utjecaj promjena površine zbog odnosa kvadratnog korijena). Prvih 2-3 okreta od zatvorenog položaja obično kontrolišu 60-80% ukupnog raspona protoka, dok posljednjih 5-7 okreta pruža samo dodatnih 20-40% protoka, što početno podešavanje čini kritičnim, a fino podešavanje postepeno manje osjetljivim.

Geometrijska nelinearnost

Geometrija sužene igle stvara eksponencijalni rast površine:

Geometrija iglene ventila:

• Kut stožca: tipično 30-60°
• Promjer sjedišta: 3 mm, primjer
• Korak navoja: 0,8 mm po navoju, primjer

Proračun površine:
Za ugao stožca od 45°:

• 0,5 okretaja (podižuće 0,4 mm): A = π × 3 mm × 0,4 mm × sin(45°) = 2,7 mm²
• 1.0 okretaja (podiže 0.8 mm): A = π × 3 mm × 0.8 mm × sin(45°) = 5.3 mm²
• 2.0 okretaja (podižanje od 1,6 mm): A = π × 3 mm × 1,6 mm × sin(45°) = 10,7 mm²

Analiza osjetljivosti:

Opseg podešavanja	Promjena područja	Promjena protoka	Osjetljivost
0 → 1 okret	0 → 5,3 mm²	0 → 53 SCFM	Veoma visoko
1 → 2 okretaja	5,3 → 10,7 mm²	53 → 107 SCFM	Visoko
2 → 3 okretaja	10.7 → 16.0 mm²	107 → 160 SCFM	Umjeren
3 → 5 okretaja	16.0 → 26.7 mm²	160 → 267 SCFM	Nisko
5 → 10 okretaja	26,7 → 53,3 mm²	267 → 533 SCFM	Veoma nisko

Prvi zavoj stvara jednako promjene protoka kao i zavojima 5–10 zajedno!

“Mrtva zona” u blizini zatvorenog položaja

Vrlo male otvore se ponašaju drugačije:

Zatvoreno do 0,5 okretaja:

• Površina otvora: 0,05–0,5 mm²
• Tok može biti laminaran (Re <2000)
• Visoka je vjerovatnoća da će kontaminacija blokirati protok.
• Podešavanje izuzetno osjetljivo
• Često se smatra “neupotrebljivim dometom”

Najbolja praksa:
Nikada ne radite bliže od 1,5–2 okreta od potpunog zatvaranja kako biste izbjegli:

• Nepredvidne prelazne faze laminarnog i turbulentnog toka
• Rizik od začepljenja kontaminacijom
• Prekomjerna osjetljivost na prilagođavanje
• Moguća potpuna blokada protoka

Osjetljivost ovisna o pritisku

Odnos kvadratnog korijena utječe na utjecaj prilagodbe:

Diferencijalni tlak niskog pritiska (100 psi):

• Protok: Q = 0,5 × A × √100 = 5 × A
• Dvostruko povećanje protoka dvostrukih područja
• Visoka osjetljivost podešavanja

Diferencijal visokog pritiska (400 psi):

• Protok: Q = 0,5 × A × √400 = 10 × A
• Udvostručavanje protoka dvostrukih područja (isto apsolutno osjetljivo)
• Ali je protok već dvostruko veći, pa je relativna osjetljivost niža.

Praktični utjecaj:
Pri velikim brzinama (visokom ΔP), podešavanje igle ima manji relativni utjecaj na ponašanje prigušivanja jer je osnovni protok već visok. To objašnjava zašto primjene pri velikim brzinama često zahtijevaju veća podešavanja kako bi se postigle primjetne promjene.

Optimalni raspon podešavanja

Najučinkovitije pozicije igle za kontrolirano podešavanje:

Preporučeni radni opseg:

• Minimalna pozicija: 2 okretaja od potpunog zatvaranja
• Optimalni raspon: 3-7 okretaja od zatvorenog
• Maksimalna korisnost: 10 okretaja do zatvaranja
• Iznad 10 okretaja: Minimalni dodatni učinak

Zašto ovaj raspon:

• Ispod 2 okretaja: Preosjetljivo, rizik od kontaminacije
• 3-7 okretaja: dobra osjetljivost, predvidljivo ponašanje
• Iznad 10 okretaja: opadajući prinosi, približavanje “potpuno otvorenom”

Bepto precizni dizajn igle

Optimizirali smo geometriju igle za bolju linearnost podešavanja:

Standardna igla (konična 60°):

• Visoko nelinearan odgovor
• Prvi okret = 40% od ukupnog raspona protoka
• Teško je fino podesiti

Bepto progresivna igla (30° konus + stepenasti dizajn):

• Linearniji odziv u cijelom rasponu podešavanja
• Prvi okret = 15% od ukupnog raspona protoka
• Lakše fino podešavanje i ponovljivost
• Dostupno na premium cilindričnim modelima (+$35)

Jenniferino postrojenje u Oregonu značajno je profitiralo od prelaska na naš progresivni dizajn igle, koji je omogućio predvidivo podešavanje u rasponu brzina od 0,8 do 1,8 m/s.

Kako optimizirati postavke igle za dosljedan rad?

Metodologija sistematske optimizacije pruža predvidljivo ublažavanje u svim radnim uslovima.

Optimizirajte postavke igle izračunavanjem potrebnog protoka pomoću Q = V_komore / t_usporavanja (zapremina komore podijeljena željenim vremenom usporavanja), zatim odredite položaj igle iz jednadžbe protoka Q = 0,5 × A × √ΔP, počevši od srednjeg položaja (4-5 okreta otvoreno) i podešavajući u koracima od pola okreta dok mjerite vrijeme stabilizacije i odskok. Ciljano vrijeme oporavka je 0,2-0,3 sekunde s prelaskom manjim od 2 mm. Za primjene s promjenjivom brzinom, optimizirajte pri maksimalnoj brzini (najgori slučaj), a zatim provjerite prihvatljive performanse pri minimalnoj brzini, prihvatajući blago prekomjerno prigušivanje pri niskim brzinama umjesto nedovoljnog prigušivanja pri visokim brzinama.

Metoda izračuna brzine protoka

Odredite potreban protok na osnovu zapremine komore za jastuk:

Korak 1: Izračunajte zapreminu komore

• Izmjerite ili pribavite dimenzije komore jastuka.
• Primjer: promjer 80 mm, hod amortizera 25 mm
• Zapremina = π × (40 mm)² × 25 mm = 125,664 mm³ = 125,7 cm³

Korak 2: Odredite željeno vrijeme usporavanja

• Cilj: 0,15–0,25 sekundi za većinu primjena
• Primjer: 0,20 sekundi

Korak 3: Izračunajte potrebnu brzinu protoka

• Q = zapremina / vrijeme
• Q = 125,7 cm³ / 0,20 s = 628,5 cm³/s
• Konvertujte: 628,5 cm³/s × 0,00212 = 1,33 SCFM

Korak 4: Procijeniti diferencijalni pritisak

• Tipični vrhunac: 400-600 psi
• Koristite 500 psi za izračun.

Korak 5: Izračunajte potrebnu površinu otvora

• Q = 0,5 × A × √ΔP
• 1.33 = 0.5 × A × √500
• A = 1,33 / (0,5 × 22,4) = 0,119 mm²

Korak 6: Odredite položaj igle

• Pogledajte kalibracijsku krivu ventila.
• Za tipični ventil: 0,119 mm² ≈ 2,5 okretaja od zatvorenog

Sistematski postupak podešavanja

Pratite ovaj postupak korak po korak:

Početno podešavanje:

1. Počnite s iglenim ventilom otvorenim za 4-5 okretaja (srednji opseg)
2. Pokrenite cilindar pri normalnoj radnoj brzini i opterećenju.
3. Promatraj ponašanje prigušivanja

Iteracije prilagođavanja:

Uočeno ponašanje	Problem	Prilagođavanje	Očekivani rezultat
Snažan udarac, bez usporavanja	Nedovoljno jastučast	Zatvori 2 okreta	Uglatko zaustavljanje
Odskok 5-15 mm, oscilacija	Previše jastučast	Otvoreno 2 okretaja	Smanjeni odskok
Blago odskakanje 2-5 mm	Blago previše jastučen	Otvori 1 okret	Minimalno prekoračenje
Glatko, ali sporo slijetanje	Blago previše jastučen	Otvoriti 0,5 okretaja	Brže taloženje
Glatko, brzo slijetanje	Optimalno	Nema promjene	Održavati postavku

Fino podešavanje:

• Pravite prilagodbe u koracima od 0,5 okretaja blizu optimalnog.
• Testirajte 5-10 ciklusa nakon svakog podešavanja.
• Zabilježite konačne postavke za buduću upotrebu.

Optimizacija promjenjive brzine

Za primjene sa promjenom brzine:

Strategija 1: Optimizacija u najgorem slučaju

• Optimizirajte za maksimalnu brzinu (najveću kinetičku energiju)
• Prihvatite blago prekomjerno ublažavanje pri nižim brzinama.
• Prednosti: Jednostavno, sigurno, pouzdano
• Nedostaci: Nije optimalno pri svim brzinama

Strategija 2: Postavljanje kompromisa

• Optimizirajte za prosječnu radnu brzinu
• Prihvatljiva izvedba u cijelom rasponu
• Prednosti: Bolja prosječna izvedba
• Nedostaci: Nije optimalno na ekstremima

Strategija 3: Podesivi amortizeri

• Koristite vanjske apsorbere s podešavanjem pomoću rotacionog kotačića.
• Brzo podešavanje za različite brzine
• Prednosti: Optimalno pri svim brzinama
• Nedostaci: Viši troškovi ($150–300 po apsorbentu)

Tehnike kompenzacije pritiska

Uzmite u obzir varijacije pritiska u sistemu:

Sistemi s fiksnim pritiskom (varijacija od ±5 psi):

• Podešavanje za jednu iglu je adekvatno.
• Nije potrebna naknada

Sistemi s promjenjivim pritiskom (varijacija od ±15+ psi):

• Varijacije pritiska značajno utiču na ublažavanje udaraca.
• Opcije:
    1. Regulirajte pritisak na cilindar (dodajte regulator pritiska)
    2. Koristite pritisno-kompenzirane amortizere
    3. Prihvatite varijacije u izvedbi
    4. Optimizirajte za minimalan pritisak (konzervativno)

Jenniferovo oregonsko rješenje za objekte

Implementirali smo sveobuhvatnu optimizaciju:

Analiza problema:

• Raspon brzine: 0,8-1,8 m/s (varijacija 2,25:1)
• Opterećenje: 22 kg konstantno
• Postojeći položaj: 3 okretaja otvoreno
• Performanse: dobre pri 0,8 m/s, nasilne pri 1,8 m/s

Proračuni protoka:

• KE pri maloj brzini: ½ × 22 × 0.8² = 7.0 J
• Visoka brzina KE: ½ × 22 × 1.8² = 35.6 J
• Omjer energije: 5.1:1 (objašnjava problem!)

Implementirano rješenje:

1. Zamijenio sam standardne igle Bepto progresivnim dizajnom.
      – Bolja linearnost u cijelom rasponu podešavanja
      – Predvidljivije ponašanje

2. Optimizirano za rad velikom brzinom
      – Podešavanje igle: 5,5 okreta otvoreno (prethodno 3)
      – Visoke performanse: glatko, 0,18 s stabilizacija
      – Performanse pri maloj brzini: Prihvatljivo, 0,28 s stabilizacije

3. Dodani su vanjski amortizeri na 6 kritičnih stanica.
      – Podesiva rotaciona komanda za brze promjene brzine
      – Optimalne performanse pri svim brzinama
      – Cijena: $1,800 za 6 jedinica

Rezultati nakon optimizacije:

• Udarci visokom brzinom: Eliminisani
• Usklađenost vremena odziva: ±0,05 s u cijelom rasponu brzina
• Vrijeme prilagođavanja za promjene brzine: <30 sekundi
• Poboljšanje vremena ciklusa: 18% (brže stabiliziranje)
• Oštećenje proizvoda: Smanjeno 94% (sa 3.2% na 0.2%)
• Godišnja ušteda: $127.000 u smanjenom otpadu
• Vraćanje ulaganja: 2,1 sedmica

Bepto podrška za optimizaciju

Pružamo tehničku pomoć za optimizaciju jastučića:

Usluge koje nudimo:

• Radni listovi za izračun protoka
• Preporuke za položaj igle
• Podrška za optimizaciju na licu mjesta (odabrane regije)
• Telefon/video konsultacija
• Kalibracija iglene ventila po mjeri

Paketi optimizacije:

• Osnovno: Pomoć pri izračunavanju i preporuke (Besplatno)
• Standard: Telefonska konsultacija + prilagođeni proračuni ($150)
• Premium: Usluga optimizacije na licu mjesta ($800-1,500)

Zaključak

Dinamika protoka kroz otvore u iglenim ventilima za prigušivanje slijedi predvidljiva načela fluidne mehanike—razumijevanje jednadžbe turbulentnog protoka, geometrijske nelinearnosti i prijelaza režima protoka pretvara naizgled tajanstveno ponašanje prilikom podešavanja u sistematske, optimizirane performanse. Izračunavanjem potrebnih protoka, uzimajući u obzir razlike u pritiscima i slijedeći metodične postupke podešavanja, možete postići dosljedno prigušivanje pri različitim brzinama, opterećenjima i radnim uvjetima. U kompaniji Bepto pružamo precizne iglene ventile, tehničku podršku pri izračunima i stručnost u optimizaciji kako bismo vam pomogli da postignete vrhunske performanse prigušivanja u vašim pneumatskim sistemima.

Često postavljana pitanja o dinamici protoka igle jastuka

1. Istražite granu fizike koja se bavi mehanikom fluida (tečnosti, gasova i plazmi) i silama koje na njih djeluju. ↩

2. Saznajte o bezdimenzionalnoj veličini koja se koristi za predviđanje obrazaca protoka u različitim situacijama protoka fluida. ↩

3. Razumjeti omjer stvarne otpusne količine i teorijske otpusne količine kod uređaja za mjerenje protoka. ↩

4. Pročitajte o mjeri unutrašnje otpornosti tekućine na protok i smičnom naprezanju. ↩

5. Saznajte o efektu kompresibilnog toka, gdje je brzina fluida ograničena brzinom zvuka. ↩
