Kontrolna lista za nabavku: ključne specifikacije pri naručivanju cilindara ISO 15552

Uvod

Jeste na telefonu s dobavljačem, spremni naručiti zamjenske cilindre za vašu proizvodnu liniju. “Trebam jedan ISO 15552¹ ”cilindar", kažeš samouvjereno. Dobavljač pita o prečnik bušotine², dužina hoda klipa, stil montaže, položaj priključka, ublažavanje udaraca³, i opcije senzora. Shvatate da znate samo pola potrebnih specifikacija. Naručujete prema najboljoj procjeni, a tri sedmice kasnije stiže cilindar $400 koji ne odgovara vašoj primjeni. Sada se suočavate s troškovima povratne pošiljke, kašnjenjima u ponovnom naručivanju i ljutitim menadžerom proizvodnje. Jedna nepotpuna specifikacija upravo vam je koštala vremena, novca i kredibiliteta.

Prilikom naručivanja cilindara po normi ISO 15552 potrebno je navesti prečnik radilice (standardno od 32 do 125 mm), hod (stvarna potrebna udaljenost pomaka), konfiguraciju montaže (noga, prirubnica, čeljust, trn, itd.), veličina i položaj priključka (navojni od G1/8 do G1/2), zahtjevi za prigušivanje (fiksno, podesivo ili bez), opcije klipa (prečnik, navoj, dužina), kompatibilnost sa senzorima (magnetni klip⁴, montaža u T-profil), i radni uslovi (opseg pritiska, temperatura, okruženje)—propust bilo koje specifikacije povećava rizik od dobijanja nekompatibilnih komponenti.

Nikada neću zaboraviti poziv Rachel, nadzornice održavanja u fabrici automobilskih dijelova u Michiganu. Naručila je 12 cilindara ISO 15552 od 80 mm, a da nije navela montažu niti prigušivanje. Kad su stigli, montaža nije odgovarala njenim nosačima, a nedostatak prigušivanja izazvao je udarne opterećenja koja su oštetila njenu opremu. Nakon što sam je proveo kroz proces potpune specifikacije, njena sljedeća narudžba bila je savršena. To je ono što ovaj kontrolni popis sprječava.

Sadržaj

• Koje su kritične dimenzionalne specifikacije za cilindar ISO 15552?
• Kako specificirate konfiguracije montaže i opcije priključaka?
• Koje performanse i funkcionalne značajke morate definirati?
• Koje detalje o okruženju i primjeni trebate saopštiti?

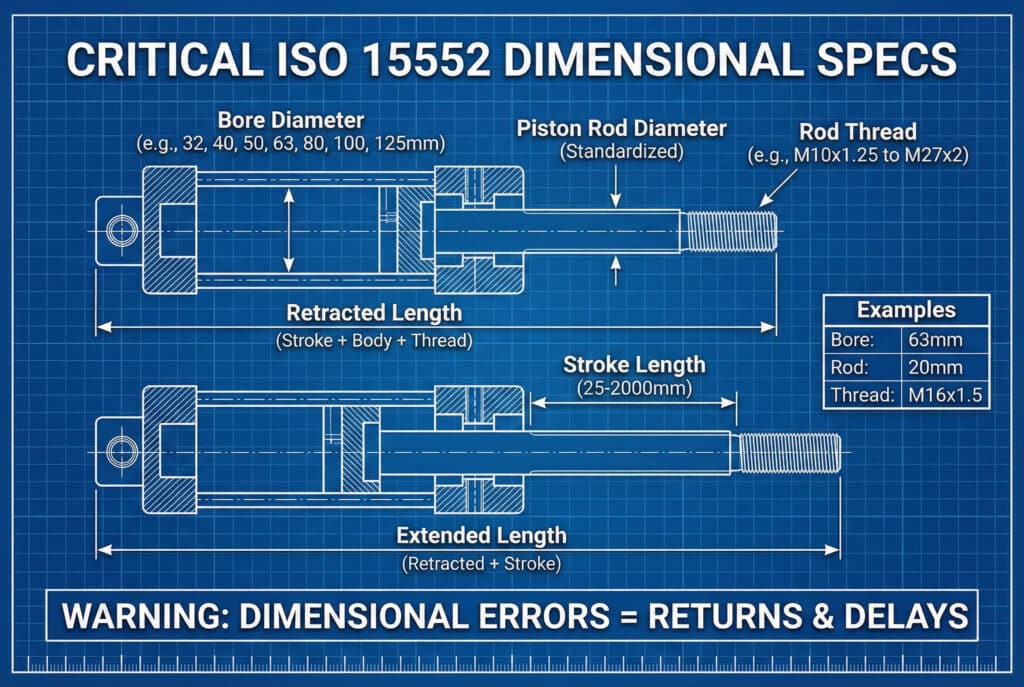

Koje su kritične dimenzionalne specifikacije za cilindar ISO 15552?

Precizne dimenzije su neprepregovorne—ove specifikacije određuju da li cilindar fizički odgovara vašoj primjeni.

Ključne dimenzionalne specifikacije prema ISO 15552 uključuju prečnik udubljenja (standardne veličine 32, 40, 50, 63, 80, 100 ili 125 mm), hod (navesti tačnu potrebnu udaljenost pomaka, obično 25-2000 mm), prečnik klipnjače (standardiziran prema ISO 15552 na osnovu prečnika udubljenja), profil i stepen navoja klipnjače (metrički standard od M10x1,25 do M20x1,5), te ukupne dužine u ispruženom/uvučenom stanju (izračunava se na osnovu hoda plus dužine tijela cilindra) — dimenzionalne greške su glavni uzrok povrata cilindara i kašnjenja projekata.

Razumijevanje standardnih prečnika bušenja prema normi ISO 15552

ISO 15552 definira specifične prečnike bušotina za zamjenjivost:

Prečnik bušenja	Promjer klipnjače	Navoj šipke	Tipična sila pri 6 bara	Uobičajene primjene
32mm	12mm	M10x1.25	480N (108 lbf)	Sklapanje lakih sklopova, rukovanje malim dijelovima
40mm	16mm	M12x1.25	750N (169 lbf)	Stezanje, pozicioniranje svjetla
50mm	20mm	M16x1.5	1,180N (265 lbf)	Srednje sklopanje, rukovanje materijalom
63 mm	20mm	M16x1.5	1,870N (420 lbf)	Teško stezanje, operacije prešanja
80mm	25mm	M20x1.5	3.020 funti (679 lbf)	Teška obrada materijala, kovanje
100 mm	25mm	M20x1.5	4,710 N (1,059 lbf)	Veliki pritisci, teška oprema
125mm	32mm	M27x2	7,360 N (1,655 lbf)	Vrlo teške primjene, velika mašinerija

Kako odabrati veličinu bušenja:

Izračunajte potrebnu silu: Sila (N) = Pritisak (bar) × Površina (cm²) × 10

Primjer: Potrebna je sila potiska od 2.000 N pri tlaku od 6 bara.

• Potrebna površina = 2.000 ÷ (6 × 10) = 33,3 cm²
• Potrebni promjer = √(33,3 × 4 ÷ π) = 65 mm
• Odaberite promjer 80 mm (sljedeća standardna veličina)

Radio sam s Tomom, projektantom mašina u Illinoisu, koji je koristio cilindar od 100 mm za primjenu kojoj je bio potreban samo 63 mm. Pravilnim izračunavanjem zahtjeva za silom smanjili smo dimenzije njegovih cilindara, uštedjevši $180 po jedinici i smanjivši potrošnju zraka za 40%. Pravilna veličina je važna.

Specifikacija dužine hoda

Kritično pitanje: “Koja je stvarna udaljenost prijenosa koju vaša aplikacija zahtijeva?”

Uobičajene greške:
❌ Naručivanje udarca koji je prekratak (ne dovršava pokret)
❌ Naručivanje prekomjernog broja operacija (troši novac, produžuje vrijeme ciklusa)
❌ Zaboraviti uzeti u obzir debljinu nosača za montažu
❌ Ne uzimanje u obzir udaljenosti apsorpcije udaraca

Najbolja praksa: Izmjerite stvarno potrebno pomicanje, dodajte sigurnosni razmak od 10–20 mm, zatim navedite.

Primjer specifikacije:

• Potrebni hod: 180 mm
• Sigurnosni razmak: +20 mm
• Hod klipa: 200 mm

Standardni koraci pomaka:

• 25-100mm: koraci od 25 mm (25, 50, 75, 100)
• 100-500mm: u koracima od 50 mm (100, 150, 200, 250…)
• 500mm+: u koracima od 100 mm (500, 600, 700…)

Dostupni prilagođeni potezi ali može povećati troškove i vrijeme isporuke za 1-2 sedmice. U Bepto Pneumatics nudimo prilagođene hoda bez dodatnih troškova za narudžbe veće od 10 komada.

Izračunavanje ukupne dužine cilindra

Morate znati da li cilindar odgovara vašem prostoru:

Uvučena dužina = Korak + dužina tijela + dužina navoja štapa
Proširena dužina = Povučena dužina + hod

Približne dužine tijela (ISO 15552):

Prečnik bušenja	Približna dužina tijela
32-40mm	110-130mm
50-63mm	140-170mm
80-100mm	180-220mm
125mm	240-280mm

Primjer: promjer 63 mm, hod 250 mm

• Dužina tijela: ~160 mm
• Navoj šipke: ~30 mm
• Povučeno: 250 + 160 + 30 = 440mm
• Prošireno: 440 + 250 = 690mm

Uvijek provjerite stvarne dimenzije prema crtežima dobavljača. Prije narudžbe—ovo su približne vrijednosti. U Bepto Pneumaticsu pružamo detaljne dimenzionalne crteže za svaku konfiguraciju cilindra.

Specifikacije klipnjače

Promjer šipke je standardiziran prema ISO 15552., ali morate navesti:

Detalji navoja šipke:

• Veličina navoja (M10x1.25, M12x1.25, M16x1.5, M20x1.5, M27x2)
• Dužina navoja (standard je 1,5–2× prečnika, navedite ako je drugačije)
• Tip niti (muški standard, ženski dostupan na zahtjev)

Opcije za kraj poluge:

• Gola šipka (sam dodaješ svoje priključke)
• Navojna šipka (standardna)
• Clevis kraj (navedi veličinu clevisa)
• Krajni ležajni nosač (za kutno neporavnanje)

Izduženje šipke izvan navoja:
Neke primjene zahtijevaju dodatnu dužinu šipke izvan navoja radi osiguranja slobodnog prostora ili za pričvršćivanje. Jasno navedite.

Pomogao sam Jennifer, proizvođačici opreme za pakovanje u Pennsylvaniji, kojoj je za prilagođeni dodatak hvataljke bio potreban 50 mm glatke šipke izvan navoja. Da to nije navela, dobila bi standardnu konfiguraciju i morala bi napraviti skupe izmjene. Detalji su važni.

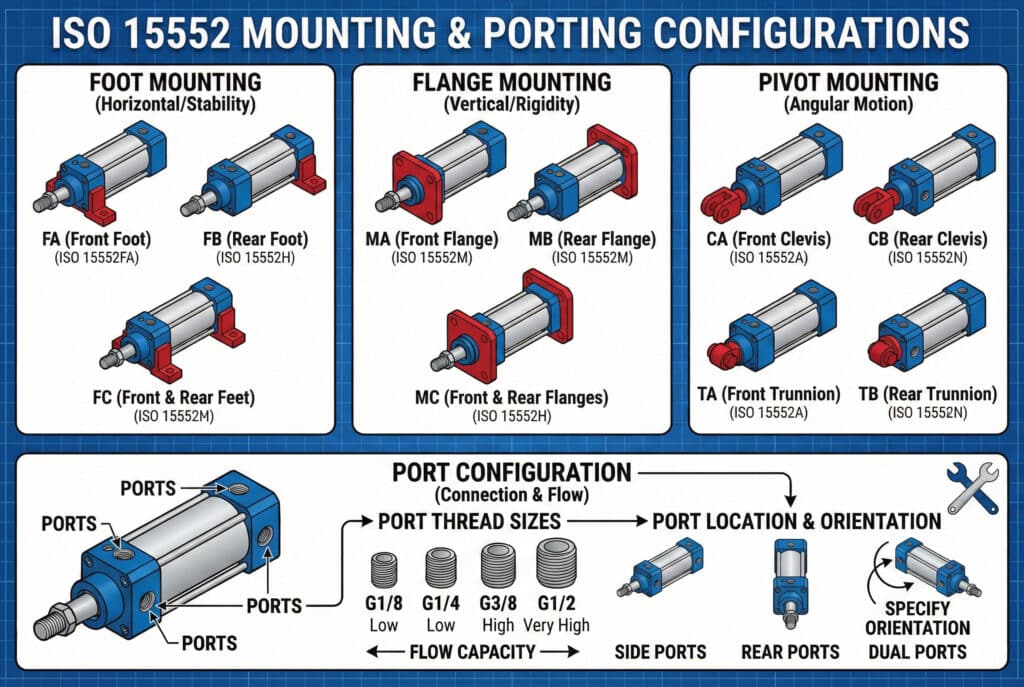

Kako specificirate konfiguracije montaže i opcije priključaka?

Montaža i portiranje određuju kako se cilindar integriše u vaš sistem—pogrešni izbori znače preradu izrade.

ISO 15552 opcije montaže uključuju montažu na nogu (varijante FA, FB, FC s različitim rasporedom rupa), montažu na prirubnicu (prednja, stražnja ili obje prirubnice), montažu na čep (CA, CB s različitim veličinama čepova), montažu na trn (TA, TB za rotacijske primjene) i montažu na zavrtač—svaka sa specifičnim dimenzionalnim standardima, dok specifikacije priključka uključuju veličinu navoja (G1/8, G1/4, G3/8, G1/2), položaj priključka (bočni, stražnji ili oba), i orijentacija priključka (navesti rotacijski položaj ako je kritično).

ISO 15552 standardni tipovi montaže

Montaža na nogu (najčešća):

Tip	Opis	Najbolje za	ISO kod
FA	Prednji nogar, fiksni	Horizontalno montiranje, aplikacije na guranje	ISO 15552-FA
FB	Zadnja noga, fiksna	Hoizontalno montiranje, vučne primjene	ISO 15552-FB
FC	Prednje i zadnje noge	Maksimalna stabilnost, teška opterećenja	ISO 15552-FC

Montaža na prirubnicu:

Tip	Opis	Najbolje za	ISO kod
Magistar	Prednja prirubnica	Vertikalno postavljanje, kompaktne instalacije	ISO 15552-MA
MB	Stražnja prirubnica	Okomito postavljanje, alternativna konfiguracija	ISO 15552-MB
MC	Prednje i stražnje prirubnice	Maksimalna krutost	ISO 15552-MC

Postavljanje pivotnog nosača:

Tip	Opis	Najbolje za	ISO kod
Kalifornija	Prednji klevis	Kutni pokret, sistemi spojki	ISO 15552-CA
CB	Zadnji klevis	Alternativna konfiguracija pivot-a	ISO 15552-CB
TA	Prednji glavčak	Robusno okretanje, veliki cilindri	ISO 15552-TA
TB	Zadnji glavčinasti nosač	Alternativni položaj truniona	ISO 15552-TB

Kako odabrati:

Hoizontalno, fiksna pozicija: Montaža na nogu (FA, FB ili FC)
Vertikalno, s ograničenim prostorom: Montaža na prirubnicu (MA ili MB)
Potrebno kretanje pod uglom: Clevis (CA/CB) ili trunnion (TA/TB)
Teška bočna opterećenja: FC (dvostruka noga) ili MC (dvostruka priruba)

Radio sam s Michaelom, dizajnerom opreme za rukovanje materijalima u Ohaju, koji je u početku specificirao montažu na nogu za rotacijsku primjenu. Cilindar je trpio prekomjerne bočne opterećenja i prijevremeno trošenje ležajeva. Prešli smo na montažu na trnion, čime smo potpuno riješili problem. Pravilna montaža = dug vijek trajanja. ⚙️

Specifikacije konfiguracije porta

Odabir navoja porta:

Prečnik bušenja	Preporučena veličina priključka	Kapacitet protoka
32-40mm	G1/8 ili G1/4	Niska do srednja protočnost
50-63mm	G1/4 ili G3/8	Srednji protok
80-100mm	G3/8 ili G1/2	Visoki protok
125mm	G1/2	Vrlo visok protok

Opcije lokacije luke:

✅ Bočni otvori (standardno): Priključci na bočnim stranama cilindričnog kućišta
✅ Stražnji otvori: Priključci na zadnjem poklopcu (čišći izgled, neke primjene)
✅ Dvostruki priključci: Priključci na obje strane (omogućavaju fleksibilno postavljanje cijevi)

Orijentacija luke:
Ako vaš vodovodni sistem zahtijeva određene položaje priključaka, navedite rotacijsku orijentaciju (npr. “priključci pod kutom od 90° u odnosu na montažne noge”).

Uobičajena greška: Naručivanje bez razmatranja načina na koji ćete provesti zračne vodove. Vidio sam da su kupci primili boce čiji priključci ometaju nosače za montažu ili obližnju opremu. Dobro razmislite o instalaciji.

Posebni pribor za montažu

Dostupne dodatne opcije montaže:

Osovina klinova:
Pričvršćuje se na navoj šipke i osigurava oslonac na kraju šipke. Navedite veličinu klevisa i promjer čepa.

Šipkasto spajanje:
Povezuje dvije šipke međusobno ili šipku s pokretanim dijelom. Navedite tip i dimenzije spojke.

Nosivi nosači:
Prilagođeni nosači za nestandardne situacije montaže. Dostavite crteže ili detaljne opise.

Sferni ležajevi:
Za primjene s kutnim neusklađivanjem između cilindra i opterećenja. Navedite veličinu i tip ležaja.

U Bepto Pneumaticsu imamo na lageru standardne dodatke za montažu i možemo izraditi prilagođena rješenja za jedinstvene primjene. Samo dostavite jasne specifikacije ili nacrte.

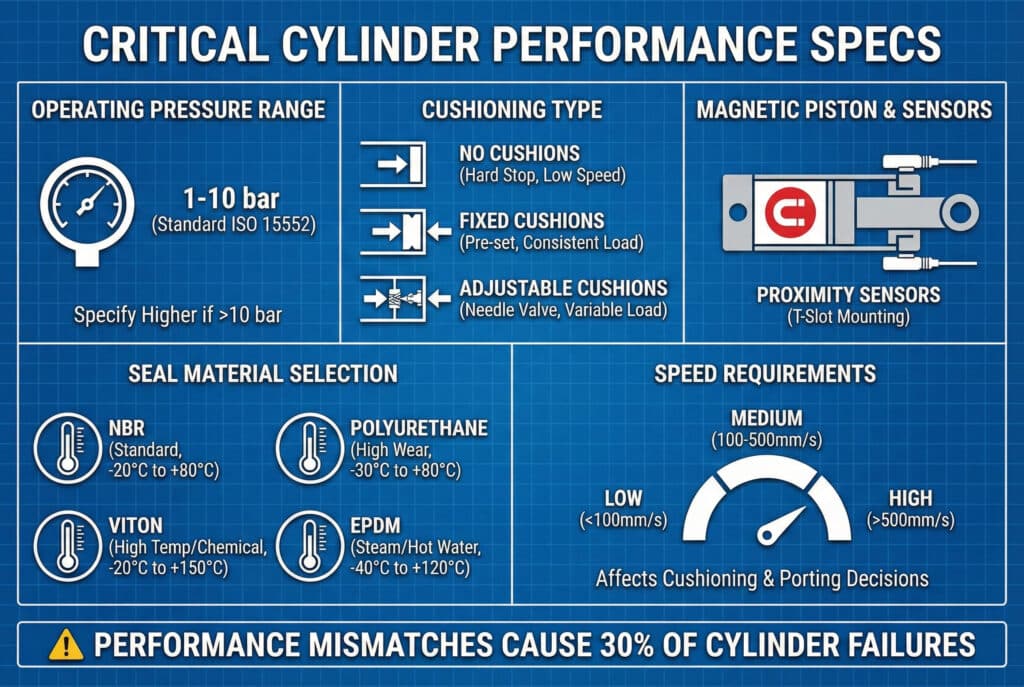

Koje performanse i funkcionalne značajke morate definirati?

Specifikacije performansi osiguravaju da cilindar ispravno radi u vašoj primjeni—zanemarivanje istih uzrokuje funkcionalne kvarove. ⚡

Osnovne specifikacije performansi uključuju radni tlak (obično 1-10 bar, navesti ako je viši), tip prigušnice (fiksne prigušnice standard, podesive prigušnice za varijabilna opterećenja, ili bez prigušnica za primjene male brzine), magnetni klip za montažu senzora (navesti ako je potreban za detekciju položaja), materijal brtve (NBR standard, navesti poliuretan, Viton ili drugi za posebne uslove), i zahtjeve za brzinom (utječe na odabir prigušivanja i portiranja) — neskladovi u performansama uzrokuju 30% neuspjeha u primjeni cilindara.

Specifikacija radnog pritiska

Standardni ISO 15552 raspon pritiska: 1-10 bara (14,5-145 psi)

Zašto je važno:

• Određuje snagu izlaza
• Utječe na odabir brtve
• Konstrukcija cilindra utjecaja
• Utjecaji na sigurnosne zahtjeve

Navedite stvarni radni pritisak:

• Nominalni pritisak: Normalni radni pritisak (npr. 6 bar)
• Maksimalni pritisak: Najviši pritisak koji će cilindar vidjeti (npr. 8 bara)
• Minimalni pritisak: Najniži radni pritisak (npr. 4 bara)

Primjer specifikacije:
“Radni pritisak: 6 bar nominalno, 8 bar maksimalno, 4 bar minimalno”

Primjene pri višem pritisku (>10 bar):
Zahtijevajte robusnu konstrukciju, posebne brtve i sigurnosne certifikate. Uvijek navedite ako vam je potrebna radna tlak iznad 10 bara.

Zahtjevi za ublažavanje

Amortizacija radi:
Usporava klip na kraju hoda, smanjujući udarne opterećenja i buku.

Opcije ublažavanja:

Tip	Opis	Najbolje za	Uticaj na troškove
Nema jastuka	Čvrsta zaustavljanja na oba kraja	Niska brzina (<0,1 m/s), male opterećenja	Najniži trošak
Fiksni jastuci	Prednamješteno prigušivanje, ne podešava se	Dosljedna opterećenja i brzine	Standardni trošak
Podesivi jastuci	Iglaste ventile omogućavaju podešavanje	Promjenjiva opterećenja ili brzine	+10-15% trošak

Kako specificirati:

✅ Niska brzina (<100 mm/s), male opterećenja: Nisu potrebni jastuci
✅ Srednja brzina (100-500 mm/s), umjerena opterećenja: Fiksni jastuci su adekvatni
✅ Visoka brzina (>500 mm/s), velike opterećenja: Potrebni su podesivi jastuci
✅ Promjenjivi uslovi: Podesive jastuke za fleksibilnost

Lokacija jastuka:

• Oba kraja (standardna i preporučena)
• Proširiti samo kraj (za specifične primjene)
• Povuci samo kraj (rijetko)

Radio sam s Davidom, proizvođačem mašina u Wisconsinu, čiji su cilindri udarali na kraju hoda, uzrokujući pritužbe na buku i oštećenja opreme. Dodali smo podesive jastučiće, a on ih je podešavao da osiguraju glatko i tiho funkcionisanje. Nadogradnja $30 uštedjela je hiljade na održavanju.

Kompatibilnost magnetnog klipa i senzora

Namjena magnetičnog klipa:
Omogućava vanjskim magnetskim senzorima da detektuju položaj klipa bez fizičkog kontakta.

Kada odrediti magnetski klip:

✅ Potrebna vam je povratna informacija o položaju za automatizaciju
✅ Koristite senzore blizine za kontrolu
✅ Želite verifikaciju kraja hoda
✅ Sigurnost zahtijeva potvrdu položaja

Opcije montaže senzora:

Montaža u T-profilu (najčešća):
Aluminijska T-šina na tijelu cilindra omogućava podešavanje senzora duž hoda.

Direktni montaž:
Senzori se montiraju direktno na tijelo cilindra pomoću nosača.

Specifikacije senzora za dostavu:

• Tip senzora (kapilarni prekidač, čvrsto-stanjski, itd.)
• Način montaže senzora (T-profil, direktna montaža)
• Potrebni broj senzora (1, 2 ili više)
• Pozicije senzora (ako su poznate)

Primjer specifikacije:
“Magnetski klip sa T-utorom za dva senzora blizine (pozicije izduženog i uvlačenog stanja)”

U Bepto Pneumaticsu magnetni klipovi su standard na većini cilindara bez dodatnih troškova. Također isporučujemo kompatibilne senzore po potrebi.

Odabir materijala brtve

Standardni materijal brtve: NBR (nitrilna guma) – pogodna za većinu primjena

Posebni materijali za brtvljenje za specifične uvjete:

Materijal	Raspon temperatura	Najbolje za	Uticaj na troškove
NBR (standard)	-20°C do +80°C	Opća industrijska upotreba	Standardno
Poliuretan (PU)	-30°C do +80°C	Visoka otpornost na habanje, dug vijek trajanja	+15-20%
Viton (FKM)	-20°C do +150°C	Visoka temperatura, hemijska otpornost	+40-60%
EPDM	-40°C do +120°C	Primjene pare i vruće vode	+25-35%

Kada odrediti posebne brtve:

Ekstremne temperature: Napolju -10°C do +60°C raspon
Izloženost hemikalijama: Ulja, rastvarači, agresivne hemikalije
Zahtjevi za dugovječnost: Primjene s visokim brojem ciklusa (>10M ciklusa)
Prehrana/farmacija: Potrebni materijali usklađeni sa FDA

Navedite jasno: “Viton brtvene mase za primjenu na visokim temperaturama (okolina 120 °C)”

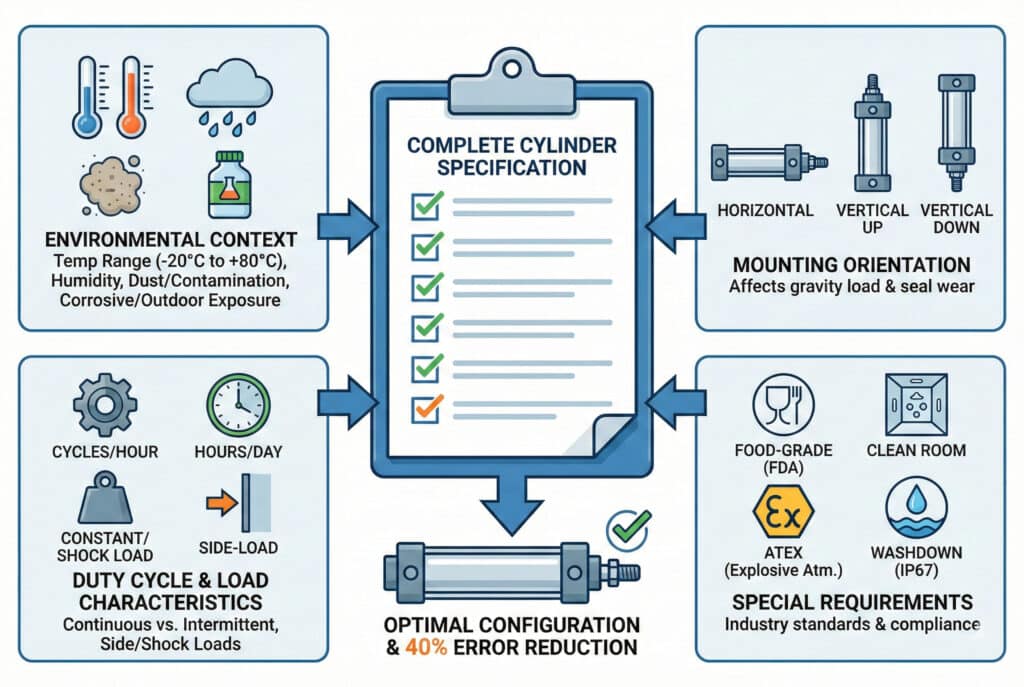

Koje detalje o okruženju i primjeni trebate saopštiti?

Ekološki kontekst pomaže dobavljačima da preporuče optimalne konfiguracije i izbjegnu skupe greške. ️

Kritični detalji primjene uključuju radno okruženje (temperaturni raspon, vlaga, nivoi prašine/kontaminacije), ciklusa rada (kontinuirani naspram povremenog, ciklusi po satu/danu), karakteristike opterećenja (konstantno naspram varijabilnog, prisutna bočna opterećenja, udarna opterećenja), orijentacija montaže (horizontalna, vertikalna gore/dolje, ukošena), posebni zahtjevi (prehrambeni standard, čista soba, eksplozivna atmosfera, vanjska/izloženost vremenskim utjecajima), i svi relevantni industrijski standardi (FDA, ATEX⁵, CE označavanje)—pružanje potpunog konteksta sprječava 40% grešaka u specifikaciji.

Specifikacije uslova okoline

Temperatura:

• Raspon okoline temperature (npr. -5°C do +45°C)
• Izloženost ekstremnim temperaturama (npr. povremeno +80°C)
• Termalno cikliranje (brane promjene temperature)

Zagađenje:

• Nivoi prašine (čisto, normalno, jaka prašina)
• Izloženost vodi/vlazi (suh, povremeni prskanje, pranje)
• Izloženost hemikalijama (navesti hemikalije)
• Korozivna atmosfera (slana magla, kiseline itd.)

Primjer specifikacije:
“Instalacija na otvorenom, okolina od -20°C do +50°C, povremena izloženost kiši, umjerena količina prašine”

Ovo obavještava dobavljača:

• Potrebni su materijali otporni na koroziju (nehrđajući čelik, zaštitni premazi)
• Materijal brtve mora podnijeti temperaturni raspon.
• Potrebni su rodni brisači za zaštitu od prašine.
• Razmatranja odvodnje za vlagu

Radio sam s Lisom, koja upravlja pogonom za preradu drveta u Oregonu. U početku nije spomenula okruženje s piljevinom. Standardni cilindri su brzo otkazali zbog kontaminacije. Odabrali smo robusne brisače osovine i zaštitne manžete — problem riješen. Okruženje je važno.

Informacije o ciklusu rada i opterećenju

Specifikacija ciklusa rada:

Ciklusi po satu: Koliko potpunih ciklusa izduživanja/skraćivanja?

• Laki rad: <600 ciklusa/sat
• Srednja dužnost: 600-1.800 ciklusa/sat
• Teška upotreba: >1.800 ciklusa/sat

Radno vrijeme: Koliko sati dnevno/sedmično?

• Pauziran: <4 sata dnevno
• Redovan: 4-16 sati dnevno
• Kontinuirano: 16-24 sata dnevno

Očekivani život: Ukupni ciklusi tokom životnog vijeka proizvoda

• Standard: 1-5 miliona ciklusa
• Prošireno: 5-10 miliona ciklusa
• Teška namjena: >10 miliona ciklusa

Karakteristike opterećenja:

Tip opterećenja:

• Konstantno opterećenje (isto u svakom ciklusu)
• Varijabilno opterećenje (mijenja se iz ciklusa u ciklus)
• Udarnim opterećenjima (iznenadni udari)

Smjer opterećenja:

• Čisto aksijalno (duž osi šipke) – idealno
• Prisutna bočna opterećenja (navesti veličinu)
• Momenati savijanja (navesti ako su značajni)

Primjer specifikacije:
“1.200 ciklusa/sat, 16 sati/dan, vijek trajanja 5 godina (14 miliona ciklusa), stalna sila potiska od 800 N, minimalna bočna opterećenja”

Ovo obavještava dobavljača:

• Zahtjevna primjena koja zahtijeva vrhunske komponente
• Poliuretanske brtve za produžen vijek trajanja
• Podesivi jastuci za dosljedno usporavanje
• Robustan dizajn ležaja za dug vijek trajanja

Posebni zahtjevi za prijavu

Prehrana i farmaceutska industrija:

• Materijali usklađeni sa FDA
• Konstrukcija od nehrđajućeg čelika
• Posebna maziva (prehrambenog kvaliteta)
• Glatke površine (lako čišćenje)
• Dokumentacija i certifikati

Okruženja čistih soba:

• Nisko stvaranje čestica
• Posebna maziva (s niskim ispuštanjem hlapivih tvari)
• Glatke vanjske površine
• Moguća konstrukcija od nehrđajućeg čelika

Eksplozivne atmosfere (ATEX):

• Materijali koji ne stvaraju iskre
• Posebne odredbe o uzemljenju
• Potrebna je ATEX certifikacija
• Opcije senzora sa intrinzičnom sigurnošću

Izloženost vanjskim utjecajima/vremenskim uslovima:

• Materijali otporni na koroziju (standardna nehrđajuća šipka)
• Premazi otporni na UV zračenje
• Zaptivene ulazne tačke za kabele
• Odredbe o odvodnji

Okruženja za pranje pod pritiskom:

• IP65 ili IP67 oznaka
• Konstrukcija od nehrđajućeg čelika
• Zaptiveni komponente
• Okovina otporna na koroziju

Pomogao sam Robertu, proizvođaču opreme za preradu hrane u Kaliforniji, da odredi cilindre za prostor za pranje opreme u mesnoj industriji. Pružili smo konstrukciju u potpunosti od nehrđajućeg čelika s IP67 zaštitom i brtvama usklađenim s FDA – prošli smo USDA inspekciju bez ikakvih problema. Pravilna specifikacija sprječava probleme s usklađenošću. ✅

Razmatranja o orijentaciji montaže

Zašto je važno:

Vertikalno postavljanje (štap prema gore):

• Gravitacija pomaže povlačenju
• Rodni zaptivači podnose manji teret.
• Preferirano za teška opterećenja

Vertikalno postavljanje (štap prema dolje):

• Gravitacija se protivi produženju
• Rodni zaptivci podnose puni teret.
• Možda će biti potreban veći promjer za istu silu.
• Razmotrite blokadu šipke ili protutežu.

Horizontalno montiranje:

• Standardna konfiguracija
• Osigurajte odgovarajuću potporu kako biste spriječili opuštanje šipke.
• Bočni opterećenja od gravitacije na dugim hodovima

Koso montiranje:

• Navedi ugao od horizontalne ravni
• Može utjecati na performanse ublažavanja
• Razmotrite promjene u vektoru opterećenja.

Primjer specifikacije:
“Vertikalno postavljanje, šipka prema dolje, opterećenje od 25 kg na šipku, 8 sati neprekidnog rada”

Ovo obavještava dobavljača:

• Osigurajte adekvatan kapacitet brtve šipke
• Provjerite da li izračun sile uključuje gravitaciju.
• Razmotrite blokadu šipke ako je potrebno držanje položaja.
• Provjerite opterećenja ležaja

Kreiranje vaše potpune specifikacije

Koristite ovaj predložak za kompletne narudžbe:

SPECIFIKACIJA CILINDRA ISO 15552
Dimenzionalni:

Prečnik bušenja: [32/40/50/63/80/100/125] mm
Dužina hoda: [___] mm
Navoj šipke: [M10x1.25/M12x1.25/M16x1.5/M20x1.5/M27x2]
Glava šipke: [Navojna/Klevis/Sferni ležaj/Ostalo]

MONTAŽA I PRISTUPNI OTVORI:

Tip montaže: [FA/FB/FC/MA/MB/MC/CA/CB/TA/TB]
Veličina porta: [G1/8/G1/4/G3/8/G1/2]
Lokacija porta: [Bok/Stražnja strana/Obje]

PERFORMANSE:

Radni pritisak: [] bar nominalno, [] bar maksimalno
Amortizacija: [Nema/Fiksna/Podešava se] [Na oba kraja/Izdužiti/Skrinuti]
Magnetski klip: [Da/Ne]
Montaža senzora: [T-profil/Direktna montaža/Nema]
Materijal brtve: [NBR/PU/Viton/EPDM/Ostalo]

Prijava:

Okruženje: [Raspon temperatura, kontaminacija, izloženost]
Ciklus rada: [] ciklusa/sat, [] sati/dan
Opterećenje: [___]N [konstantno/varijabilno], [osovinsko/bočno opterećenje]
Orijentacija montaže: [Hoizontalno/Vertikalno gore/Vertikalno dolje/Koso]
Posebni zahtjevi: [za prehrambenu upotrebu/čista soba/ATEX/na otvorenom/ostalo]

KOLIČINA: [___] jedinica
DOSTAVA POTREBNA: [Datum]

U Bepto Pneumaticsu pružamo listove sa specifikacijama kako bi naručivanje bilo jednostavno. Ispunite obrazac i potvrdit ćemo sve prije proizvodnje. Bez nagađanja, bez grešaka.

Zaključak

Potpune i precizne specifikacije cilindara prema ISO 15552 sprječavaju skupe greške, kašnjenja i povratke—uložite 15 minuta u detaljnu specifikaciju kako biste uštedjeli sedmice problema i hiljade u neisplativim troškovima.

Često postavljana pitanja o naručivanju cilindara ISO 15552

1. Obratite se službenom standardu ISO 15552 za sveobuhvatne međunarodne dimenzije i zahtjeve za montažu pneumatskih cilindara. ↩

2. Koristite ovaj tehnički vodič da biste razumjeli kako odabir prečnika provrta utječe na izlaznu silu i performanse vašeg pneumatskog sistema. ↩

3. Istražite različite vrste pneumatskog prigušivanja i kako one štite vašu mašineriju od udaraca i vibracija. ↩

4. Naučite kako magnetični klipovi omogućavaju beskontaktno očitavanje položaja za automatizaciju i nadzor vaših industrijskih procesa. ↩

5. Pregledajte ATEX smjernice kako biste osigurali da vaše pneumatske komponente ispunjavaju sigurnosne zahtjeve za rad u potencijalno eksplozivnim okruženjima. ↩
