Frustrirani pneumatskim sistemima pozicioniranja koji ne mogu ispuniti vaše zahtjeve za preciznošću? ⚙️ Kompresibilnost zraka1, varijacije trenja i promjene temperature stvaraju greške u pozicioniranju koje mogu ugroziti kvalitetu proizvoda i povećati stope odbacivanja u kritičnim proizvodnim procesima.
Preciznost pneumatskog servo pozicioniranja u suštini je ograničena kompresibilnošću zraka na otprilike ±0,1 mm pod idealnim uslovima, iako napredni sistemi povratne sprege, kompenzacija pritiska i specijalizovani dizajni ventila mogu postići preciznost ispod milimetra u optimiziranim primjenama.
Prije dva mjeseca radio sam s Jennifer, procesnom inženjerkom iz jedne tvornice medicinskih uređaja u Ohaju, čiji se pneumatski sistem za montažu mučio da postigne preciznost pozicioniranja od ±0,05 mm potrebnu za postavljanje vrha katetera.
Sadržaj
- Koja su osnovna fizička ograničenja pneumatskog pozicioniranja?
- Kako faktori okoline utiču na preciznost pneumatskog servo sistema?
- Koje napredne tehnologije mogu poboljšati preciznost pneumatskog pozicioniranja?
- Kada odabrati pneumatske naspram električnih servo sistema?
Koja su osnovna fizička ograničenja pneumatskog pozicioniranja?
Razumijevanje urođenih ograničenja komprimiranog zraka pomaže u postavljanju realnih očekivanja za performanse pneumatskog servo sistema.
Kompresibilnost zraka stvara osnovno ograničenje pozicioniranja od približno ±0,1 mm za standardne pneumatske sisteme, dok varijacije trenja, elastičnost brtvi i fluktuacije pritiska dodatno smanjuju postignutu preciznost, što čini podmilimetarsku preciznost izazovnom bez specijalizovanih tehnika kompenzacije.
Učinci kompresibilnosti zraka
Teorijske ograničenosti
- Modul zbijanja2Zrak je 15.000 puta kompresibilniji od hidrauličkog ulja.
- Osjetljivost na pritisakPromjena pritiska 1% = promjena zapremine 1%
- Ovisnost o temperaturiPromjena od 1 °C utječe na gustoću zraka za 0,371 TP3T
- Dinamički odgovorKompresibilnost stvara zaostajanje sistema i prekomjerno osciliranje.

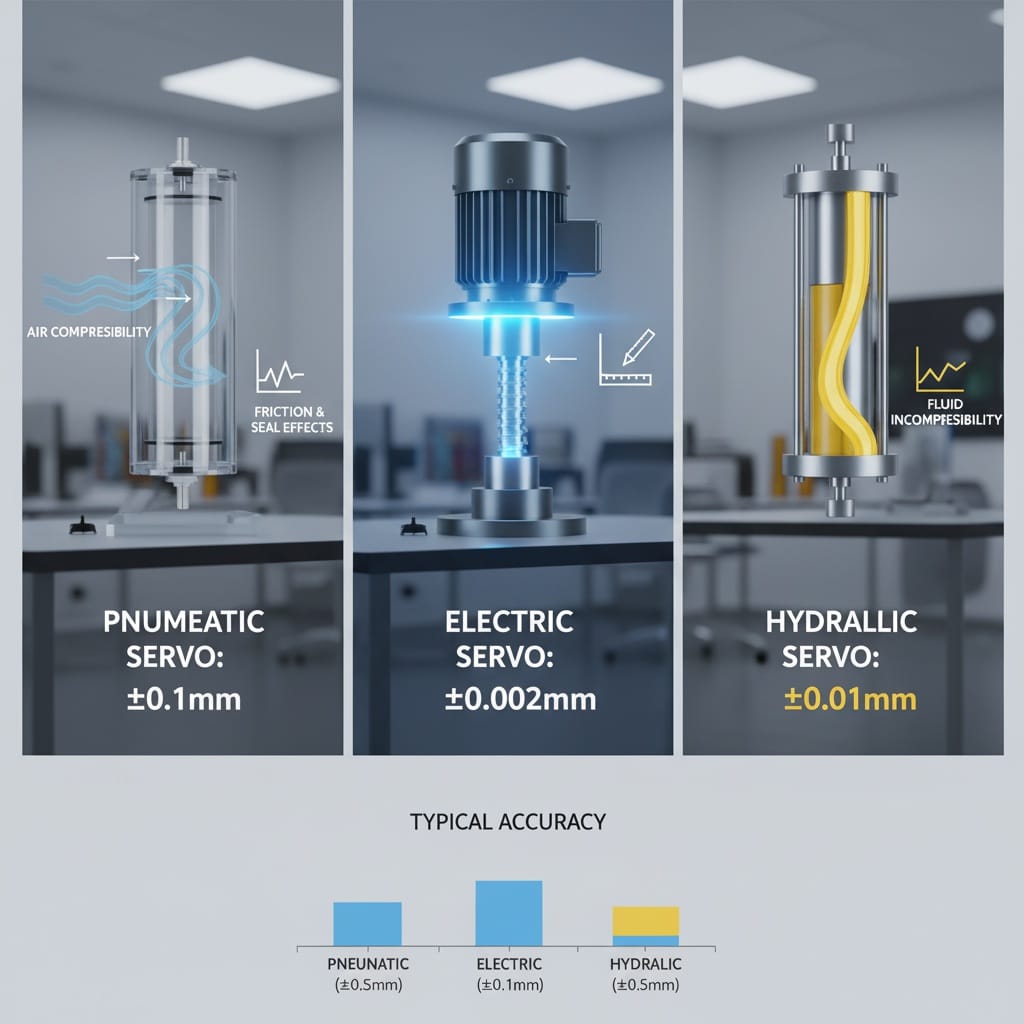

Usporedba preciznosti pozicioniranja
| Tip sistema | Tipična preciznost | Najbolja tačnost | Ponovljivost |
|---|---|---|---|
| Standardni pneumatski | ±0,5 mm | ±0,2 mm | ±0,1 mm |
| Servo pneumatski | ±0,2 mm | ±0,05 mm | ±0,02 mm |
| Električni servo | ±0,01 mm | ±0,002 mm | ±0,001 mm |
| Hidraulični servo | ±0,05 mm | ±0,01 mm | ±0,005 mm |
Mehanička ograničenja
Efekti trenja i brtvljenja
- Statičko trenje: Stvara mrtve zone oko ciljanih pozicija
- Ljepljivo-klizni pokret3: Uzrokuje trzanje pri malim brzinama
- Zaptivka usklađenostiGumene brtve se komprimiraju pod pritiskom.
- Nošenje efekata: Tačnost opada tokom operativnog vijeka
Dinamika sistema
- Masni efektiTeži tereti smanjuju preciznost pozicioniranja.
- Rezonananca: Prirodna frekvencija sistema utiče na stabilnost
- OporbaMehanički zazori stvaraju greške u pozicioniranju.
- Toplinsko širenje: Veličina komponente se mijenja s temperaturom
Nedavno sam pomogao Davidu, višem inženjeru iz automobilske fabrike u Michiganu, da shvati zašto njegov sistem pozicioniranja cilindara bez klipa nije mogao postići preciznost bolju od ±0,3 mm uprkos skupim servo ventilima. Osnovni problem bila je kompresibilnost zraka u njegovoj primjeni s hodom od dva metra – veliki volumen zraka učinio je precizno pozicioniranje gotovo nemogućim bez kompenzacije povratne sprege tlaka.
Kako faktori okoline utiču na preciznost pneumatskog servo sistema?
Uslovi okoline značajno utiču na performanse pneumatskog sistema i moraju se uzeti u obzir kod preciznih primjena.
Varijacije temperature utiču na gustinu zraka i dimenzije komponenti, promjene vlažnosti mijenjaju karakteristike trenja, fluktuacije pritiska direktno utiču na tačnost pozicioniranja, a vibracije mogu izazvati nestabilnost serva, što sveukupno pogoršava preciznost pneumatskog pozicioniranja za 50–200% u nepovoljnim uslovima.
Učinci temperature
Promjene svojstava zraka
- Varijacija gustoće: 0.37% po promjeni temperature od °C
- Promjene viskoznosti: Utječe na karakteristike protoka ventila
- Odnos pritiska: Zakon idealnog plina4 Upravlja ponašanjem
- Proširenje komponente: Mijenjaju se mehanički zazori
Uticaj vlažnosti
- Učinci podmazivanjaVodena para utječe na trenje brtve.
- Korozijski potencijalVlažnost ubrzava habanje
- KondenzacijaKapljice vode uzrokuju nepravilno funkcionisanje.
- Zahtjevi za filtracijuPotrebno je dodatno uklanjanje vlage
Strategije kompenzacije utjecaja na okoliš
| Ekološki faktor | Uticaj na tačnost | Metoda kompenzacije |
|---|---|---|
| Temperatura (±20°C) | Gubitak tačnosti od ±151 TP3T | Senzori temperature + softverska korekcija |
| Vlažnost (20-80% RH) | Gubitak tačnosti od ±81 TP3T | Uklanjanje vlage + podmazivanje |
| Pritisak (±5% napajanje) | Gubitak tačnosti od ±121 TP3T | Regulatori pritiska + povratna sprega |
| Vibracija (>2g) | Gubitak tačnosti od ±251 TP3T | Pojačanje izolacije + filtriranje |
Kvalitet dovodnog zraka
Učinci kontaminacije
- Zagađenje naftom: Promjene karakteristika trenja brtvi
- Čestice u zraku: Uzrokuje habanje i zalijepanje ventila
- Sadržaj vode: Uzrokuje probleme s korozijom i podmazivanjem
- Hemijski isparenja: Može oštetiti zaptivke i komponente
Zahtjevi za tretman zraka
- Filtracija: minimalno 5 mikrona, 0,3 mikrona za preciznost
- Regulacija pritiska: ±1% stabilnost za servo primjene
- Uklanjanje vlage: Tačka rosuljenja -40°C za kritične primjene
- Uklanjanje ulja: Koalescentni filteri za zrak bez ulja
Naši Bepto pneumatski sistemi uključuju sveobuhvatne preporuke za tretman zraka i smjernice za kompenzaciju utjecaja okoline kako bi pomogli korisnicima da postignu optimalnu preciznost pozicioniranja u različitim uslovima. ️
Koje napredne tehnologije mogu poboljšati preciznost pneumatskog pozicioniranja?
Moderni pneumatski servo sistemi uključuju sofisticirane tehnologije za prevazilaženje osnovnih ograničenja i postizanje veće preciznosti pozicioniranja.
Napredne pneumatske tehnologije pozicioniranja uključuju povratnu spregu tlaka u zatvorenoj petlji, senzore položaja visoke rezolucije, prediktivne algoritme za kompenzaciju tlaka i specijalizirane aktuatore s niskim trenjem koji u optimiziranim primjenama mogu postići preciznost pozicioniranja blisku ±0,02 mm.
Sistemi za kontrolu povratne sprege
Opcije povratnih informacija o poziciji
- Linearni enkoderi: sposobnost rezolucije od 1 mikrona
- LVDT senzori: Izvrsna linearnost i pouzdanost
- Magnetostriktivni: Bezkontaktno očitavanje za zahtjevna okruženja
- Laserska interferometrija: Vrhunska preciznost za laboratorijske primjene
Integracija povratne sprege pritiska
- Praćenje tlaka u komori: Mjerenje pritiska u stvarnom vremenu
- Prediktivni algoritmi: Kompenzirajte efekte kompresibilnosti
- Dvokružna kontrola: Kombinirana povratna informacija o položaju i pritisku
- Adaptivno podešavanje: Samopodešavajući kontrolni parametri
Napredne ventilne tehnologije
| Tehnologija | Poboljšanje tačnosti | Ključne prednosti |
|---|---|---|
| Servo proporcionalni ventili | 3-5 puta bolje | Visoka rezolucija, brzi odgovor |
| Digitalni nizovi ventila | 2-3 puta bolje | Precizna kontrola protoka, bez histereze |
| Ventili s kompenzacijom pritiska | 2x bolje | Rad neovisan o opterećenju |
| Visokofrekventni ventili | 4 puta bolje | Brze korekcije pritiska |
Specijalizovani dizajni aktuatora
Tehnologije niskog trenja
- Zračni ležajevi: Potpuno eliminirati trenje brtve
- Magnetsko spajanje: Bezkontaktni prijenos sile
- Kotrljajuće brtve: Smanjiti trenje u usporedbi s kliznim brtvama
- Precizni vodiči: Smanjite bočno opterećenje i zatezanje
Optimizacija pritiska
- Kontrola diferencijalnog pritiska: Nezavisno upravljanje pritiskom u komori
- Profilisanje pritiskaOptimizirane krivulje pritiska za glatko kretanje
- Minimizacija volumena: Smanjene komore za bolji odziv
- Naknada za usklađenost: Softverska korekcija za fleksibilnost sistema
Radio sam s Marijom, dizajnerkom precizne opreme iz kalifornijskog pogona za poluvodiče, čiji je sistem za rukovanje pločicama zahtijevao preciznost pozicioniranja od ±0,03 mm. Implementacijom našeg naprednog servo-pneumatskog sistema Bepto s:
- Dvokružna kontrola: Povrat informacija o položaju i pritisku
- Enkoder visoke rezolucije: Povratna informacija o položaju od 0,1 mikrona
- Prediktivni algoritmi: Softver za kompenzaciju pritiska
- Aktuatora s niskim trenjem: Specijalizovani dizajn brtve
Postignuti rezultati:
- Preciznost pozicioniranja: ±0,025 mm (5x poboljšanje)
- Ponovljivost: ±0,008 mm (10x poboljšanje)
- Vrijeme ciklusa: 20% brže zbog smanjenog vremena taloženja
- Pouzdanost sistema: 99,71% TP3T radnog vremena tokom 6 mjeseci
Napredne tehnologije su transformisale marginalnu pneumatsku primjenu u visokoprecizni sistem pozicioniranja.
Kada odabrati pneumatske naspram električnih servo sistema?
Razumijevanje kompromisa između pneumatskih i električnih servo tehnologija pomaže u optimizaciji izbora sistema za specifične primjene.
Odaberite pneumatske servo sisteme za primjene koje zahtijevaju visok omjer sile i težine, rad u eksplozivnim uslovima ili umjerenu preciznost (±0,1 mm), dok su električni servo sistemi optimalni za visoku preciznost (±0,01 mm), složene profile kretanja ili primjene koje zahtijevaju apsolutnu tačnost pozicioniranja.
Matrica za usporedbu performansi
| Karakterističan | Pneumatski servo | Električni servo | Pobjednik |
|---|---|---|---|
| Preciznost pozicioniranja | ±0,05 mm | ±0,005 mm | Električni (10 puta bolji) |
| Omjer snage i težine | 10:1 | 3:1 | Pneumatski (3x bolje) |
| Brzina | 2 m/s | 5 m/s | Električno (2,5 puta brže) |
| Ekološka tolerancija | Odlično | Dobro | Pneumatski |
| Početni trošak | Umjeren | Visoko | Pneumatski (40% donji) |
| Troškovi rada | Nisko | Umjeren | Pneumatski (60% donji) |
Prikladnost prijave
Prednosti pneumatskih
- Primjene visoke sileRukovanje materijalom, stezanje, prešanje
- Surovi uvjeti: Pranje pod pritiskom, eksplozivne atmosfere, ekstremne temperature
- Jednostavni pokreti: Pozicioniranje tačka-tačka, osnovna automatizacija
- Osjetljivost na troškove: Aplikacije osjetljive na troškove koje zahtijevaju dobre performanse
Električne prednosti
- Precizna proizvodnjaMontaža elektronike, medicinski uređaji, optika
- Složeno kretanje: Višosmjerna koordinacija, programabilni profili
- Energetska efikasnost: Smanjeni operativni troškovi za neprekidan rad
- Apsolutno pozicioniranje: Nema odstupanja niti potrebe za kalibracijom
Hibridna rješenja
Najbolje od obje tehnologije
- Pneumatski primarni pokret: Pozicioniranje velikom brzinom i velikom silom
- Električno fino pozicioniranjePrecizno podešavanje i držanje
- Sekvencijalni rad: Pneumatsko grubo pozicioniranje, električno konačno pozicioniranje
- Specijalizirane aplikacije: Kombinovanje zahtjeva za brzinom, snagom i preciznošću
Naš inženjerski tim Bepto pomaže kupcima da procijene svoje specifične zahtjeve i odaberu optimalnu tehnologiju pozicioniranja, bilo da se radi o čistim pneumatskim, električnim ili hibridnim rješenjima. Pružamo detaljnu analizu primjene kako bismo osigurali najbolji omjer performansi i troškova za svaku jedinstvenu situaciju. ⚖️
Zaključak
Razumijevanje ograničenja pneumatskog servo pozicioniranja omogućava informisan izbor tehnologije i realna očekivanja performansi za primjene precizne automatizacije.
Često postavljana pitanja o preciznosti pneumatskog servo pozicioniranja
P: Koja je apsolutno najbolja preciznost pozicioniranja koju je moguće postići pneumatskim sistemima?
U laboratorijskim uslovima sa naprednom povratnom vezom i kompenzacijom, pneumatski sistemi mogu postići tačnost od ±0,02 mm, iako je ±0,1 mm realnije za industrijsku primjenu.
P: Kako dužina hoda utječe na preciznost pneumatskog pozicioniranja?
Duži hodovi smanjuju preciznost zbog povećanog zapremine zraka i efekata kompresibilnosti, pri čemu se preciznost obično pogoršava za 10–20% za svaki metar dužine hoda.
P: Mogu li pneumatski sistemi održavati položaj bez kontinuirane napajne energije?
Da, pneumatski sistemi prirodno zadržavaju položaj kada je opskrba zrakom održavana, za razliku od električnih sistema kojima je potrebna stalna struja da bi zadržali položaj protiv vanjskih sila.
P: Koje je tipično vrijeme odziva pneumatskih servo sistema za pozicioniranje?
Vremena odziva kreću se od 50 do 200 milisekundi, ovisno o veličini i podešavanju sistema, što je sporije od električnih serva, ali je dovoljno za mnoge industrijske primjene.
P: Kako se pneumatski servo sistemi uspoređuju po zahtjevima za održavanje?
Pneumatski sistemi zahtijevaju redovno održavanje tretmana zraka i zamjenu zaptiva, ali imaju manje preciznih komponenti od električnih serva, što rezultira sličnim ukupnim troškovima održavanja.
-
