Istina o “kompatibilnim” pneumatskim dijelovima: Šta vam proizvođači neće reći

Uvod

“Ovaj dio je kompatibilan samo s našom markom.” “Korištenje komponenti trećih strana poništit će vašu garanciju.” “Naš zaštićeni dizajn zahtijeva OEM dijelove.” Zvuči poznato? Ova upozorenja vodećih proizvođača pneumatskih uređaja koštala su industrijske kupce milijarde u nepotrebnim troškovima tokom protekle decenije. Ali evo šta vam ne govore: Većina ovih tvrdnji o kompatibilnosti je marketinška fikcija osmišljena da vas veže za kupovinu od jednog dobavljača po premium cijenama.

Istina je da 85–90% industrijskih pneumatskih komponenti slijedi međunarodne ISO standarde koji osiguravaju kompatibilnost među različitim markama — proizvođači naglašavaju “vlasničke” značajke i ograničenja kompatibilnosti kako bi zaštitili profitne marže, a ne zato što postoje stvarne tehničke nekompatibilnosti. Razumijevanje kojih tvrdnji o kompatibilnosti su legitimne inženjerske brige, a koje su čiste taktike vezivanja za dobavljača, može vašoj operaciji uštedjeti 30-50% na nabavci pneumatskih uređaja, a istovremeno poboljšati otpornost lanca snabdijevanja.

Prije tri mjeseca primio sam očajan poziv od Michaela, direktora održavanja u tvornici za pakiranje farmaceutskih proizvoda u New Jerseyu. Njegov Festo razvodnik ventila trebao je zamjenski cilindar, a Festo je insistirao da samo njihov cilindar $1,640 može odgovarati zbog “vlasničkih specifikacija montaže”. Frustriran rokom isporuke od osam tjedana, Michael mi je poslao tehničke crteže. U roku od 20 minuta utvrdio sam da je “proprietarno” montiranje zapravo standard ISO 15552 – Festo je koristio dimenzije standardne u industriji, ali je tvrdio da su ekskluzivne. Isporučili smo kompatibilni Bepto cilindar za $595 koji je savršeno ugrađen i besprijekorno radi već četiri mjeseca. Michael je bio bijesan – ne na nas, već na godine nepotrebnog prekomjernog trošenja zasnovane na lažnim tvrdnjama o kompatibilnosti.

Sadržaj

• Šta zapravo znači “kompatibilno” u pneumatskim sistemima?
• Koje tvrdnje o kompatibilnosti su legitimne, a koje marketinške taktike?
• Kako ISO standardi osiguravaju kompatibilnost među različitim markama?

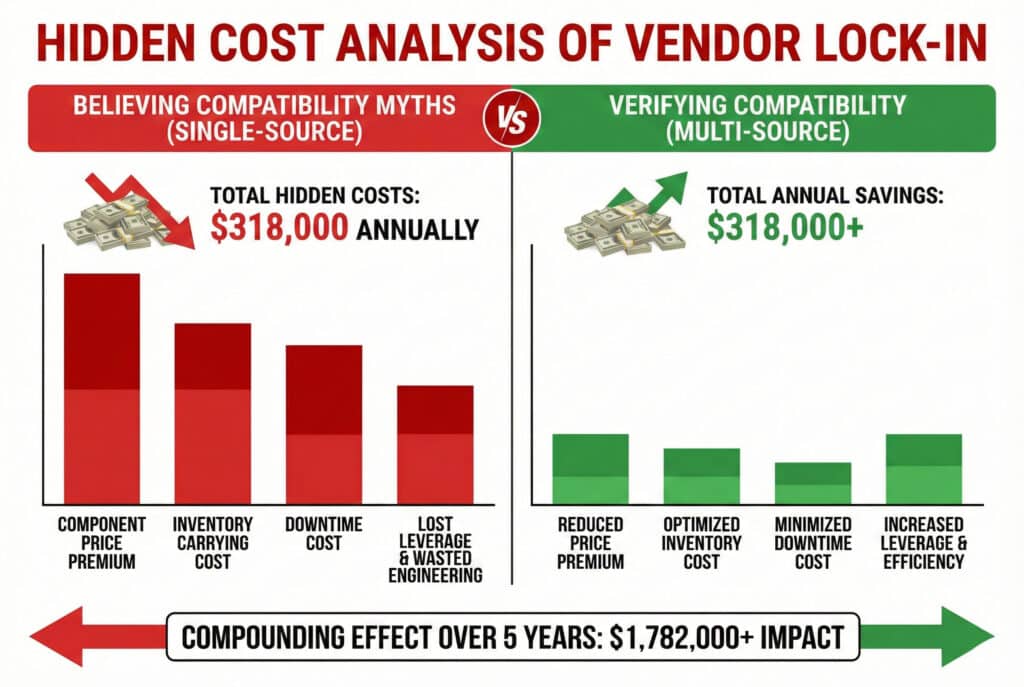

• Koji su skriveni troškovi vjerovanja u mitove o kompatibilnosti?
• Često postavljana pitanja o kompatibilnosti pneumatskih komponenti

Šta zapravo znači “kompatibilno” u pneumatskim sistemima?

Počnimo tako što ćemo razjasniti namjerno zbunjujuću terminologiju koju proizvođači koriste.

Prava kompatibilnost znači da se komponente mogu fizički povezati, sigurno raditi unutar istih parametara pritiska/temperature i isporučiti specificirane performanse bez izmjena—to zahtijeva usklađivanje pet ključnih specifikacija: dimenzija montaže, veličina priključaka i tipova navoja, nazivnih vrijednosti pritiska, protočnog kapaciteta i električnih interfejsa (za pametne komponente). Sve ostalo—marke, sheme boja, vlasnički brojevi modela—je marketinška buka osmišljena da prikrije osnovnu zamjenjivost standardiziranih komponenti.

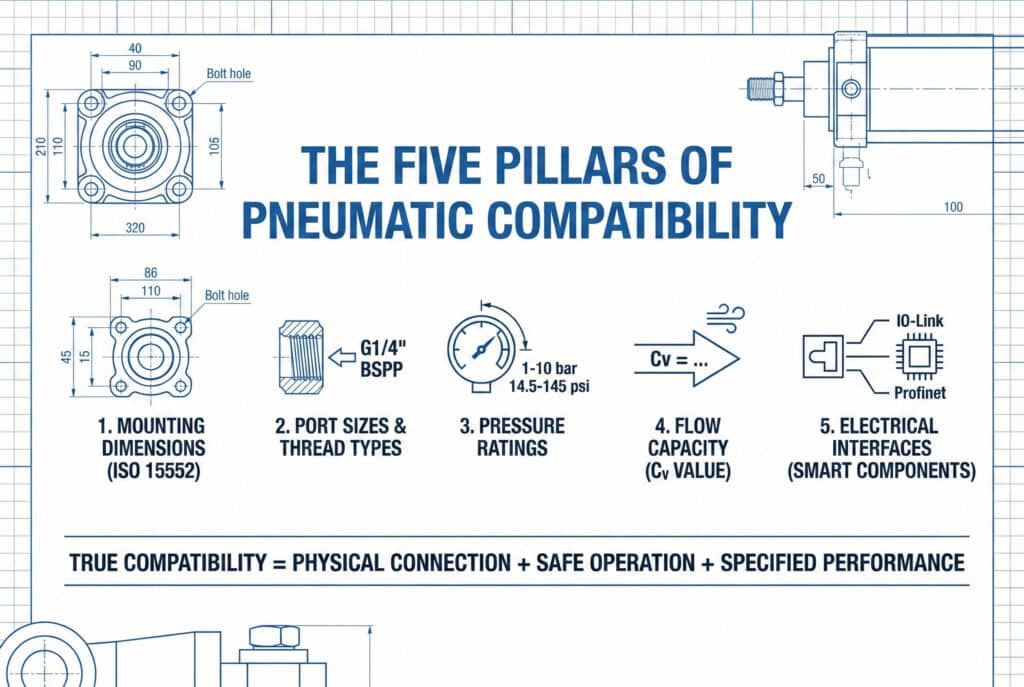

Pet stubova istinske kompatibilnosti

Dopustite mi da objasnim šta je zaista važno pri utvrđivanju hoće li komponente raditi zajedno:

1. Dimenzije montaže (Fizički interfejs)

Šta to znači: Dimenzije rupa za šipku, razmak vijaka za upravljačku šipku i dimenzije površine za montažu moraju biti usklađene.

Standard: ISO 15552¹ (ranije ISO 6431) definira tačne dimenzije montaže cilindara prema prečniku udubljenja. Ako su dva cilindra u skladu sa ISO 15552 i imaju isti prečnik udubljenja, oni su fizički međusobno zamjenjivi — tačka.

Obmana: Proizvođači nazivaju standardno ISO montiranje “našim dizajnom” ili koriste vlasničke brojeve modela kako bi prikrili činjenicu da se pridržavaju međunarodnih standarda.

Primjer dimenzija za cilindar ISO 15552 s promjerom od 40 mm:

• Razmak montažnih rupa: 80 mm od centra do centra
• Prečnik montažne rupe: 9 mm
• Razmak nosača upravljačkog vijka: 70 mm × 70 mm
• Debljina prirubnice: 16 mm

Ove dimenzije su identične bez obzira na to da li je cilindar marke Festo, SMC, Parker, Norgren ili Bepto. ISO standard postoji upravo da bi se osigurala zamjenjivost. ✅

2. Veličine priključaka i vrste navoja

Šta to znači: Pneumatske veze moraju fizički odgovarati vašim priključcima i cijevima.

Zajednički standardi:

• G1/8″ (BSPP): Mali cilindri, pilot ventili
• G1/4″ (BSPP): Najčešća industrijska veličina
• G3/8″ (BSPP): Veći cilindri, veliki protok
• NPT navoji: Često u Sjevernoj Americi
• Metrički navoji: M5, M7 sve češći

Obmana: Proizvođači daju do znanja da je njihova konfiguracija priključaka jedinstvena kada koriste industrijske standardne niti.

Provjera stvarnosti: G1/4″ priključak je G1/4″ priključak. Nije važno da li je na $2,000 Festo cilindru ili na $700 Bepto cilindru – isti nastavak se zavrne na oba i pruža identične zaptivne performanse.

3. Klasifikacije pritiska

Šta to znači: Komponente moraju sigurno raditi unutar istog raspona pritiska.

Standardni industrijski asortiman: 1-10 bar (14,5-145 psi) za primjene 95%

Obmana: Proizvođači ponekad navode uske “preporučene” raspone pritiska kako bi sugerisali nekompatibilnost, iako komponenta sigurno radi pri standardnim industrijskim pritiscima.

Primjer: Ventil ocijenjen s “radnim pritiskom od 6 bara” i cilindar ocijenjen s “1–10 bara” savršeno su kompatibilni pri 6 bara. Proizvođač bi mogao tvrditi da vam je potreban njihov usklađeni set, ali osnovno inženjerstvo kaže suprotno.

4. Protok (vrijednost Cv)

Šta to znači: Ventil mora osigurati dovoljan volumen zraka za pokretanje cilindra pri željenoj brzini.

Proračun: Zahtjev za protok² = (površina klipa × hod klipa × ciklusi/min) ÷ 60

Obmana: Proizvođači tvrde da vam trebaju njihove “optimizirane” kombinacije ventil-cilindar, dok jednostavne proračune protoka pokazuju da mnoge kombinacije rade savršeno.

Stvarnost: Cilindar promjera 40 mm zahtijeva otprilike 0,15 Cv pri 6 bara za aktivaciju u trajanju od jedne sekunde. Svaki ventil koji zadovoljava ovu Cv specifikaciju će raditi—bez obzira na marku.

5. Električni interfejsi (Pametne komponente)

Šta to znači: Za elektronski kontrolisane komponente, komunikacijski protokoli moraju biti usklađeni.

Legitimna zabrinutost zbog kompatibilnosti: IO-Link³, Profinet, EtherCAT i drugi industrijski protokoli imaju stvarne zahtjeve za kompatibilnošću.

Obmana: Proizvođači proširuju ovu opravdanu zabrinutost sugerirajući da čak i osnovne pneumatske komponente zahtijevaju usklađivanje brendova, iako 90% cilindara nema nikakvu elektroniku.

Stvarnost: Standardni pneumatski cilindar nema električnih komponenti. Tvrdnje da mora “odgovarati” vašem elektroničkom ventilu su besmislene—zrak ne mari za komunikacijske protokole.

Šta “Kompatibilno” ne znači

Evo šta proizvođači žele da mislite da kompatibilnost zahtijeva—ali zapravo ne:

❌ Isto ime brenda: Brendovi su marketinške konstrukcije, a ne inženjerski zahtjevi.
❌ Ista shema boja: Estetika nema nikakav utjecaj na funkciju.
❌ Ista serija modela: Brojevi modela su proizvoljne marketinške oznake.
❌ Kupovano zajedno: Komponente ne moraju biti “vjenčane” u fabrici.
❌ Ista zemlja porijekla: Geografija ne utječe na usklađenost sa ISO-om.
❌ Ista cjenovna kategorija: Skupe i ekonomične komponente mogu savršeno raditi zajedno.

Proces provjere kompatibilnosti

Evo kako zaista provjeriti kompatibilnost—bez vjerovanja tvrdnjama proizvođača:

Korak 1: Nabavite tehničke specifikacije
Pribavite trodimenzionalne nacrte i specifikacije za oba komponente (postojeću i zamjensku).

Korak 2: Uporedite ključne dimenzije
Provjerite da li se rupe za montažu, položaji priključaka i ukupne dimenzije kućišta podudaraju.

Korak 3: Provjerite oznake tlaka
Potvrdite preklapajuće raspone radnog pritiska.

Korak 4: Izračunajte zahtjeve za protok
Osigurajte da Cv ventila zadovoljava potrebe protoka cilindra pri vašem radnom pritisku.

Korak 5: Provjerite vrste navoja
Provjerite da li se portni navoji podudaraju s vašim priključcima (ili nabavite adaptere).

U Bepto-u ovu provjeru za kupce obavljamo besplatno. Pošaljite nam postojeće specifikacije komponenti i potvrdit ćemo kompatibilnost u roku od 2–4 sata—uz dokumentaciju koju možete pokazati svom inženjerskom timu. Bez prodajnog pritiska, samo inženjerske činjenice.

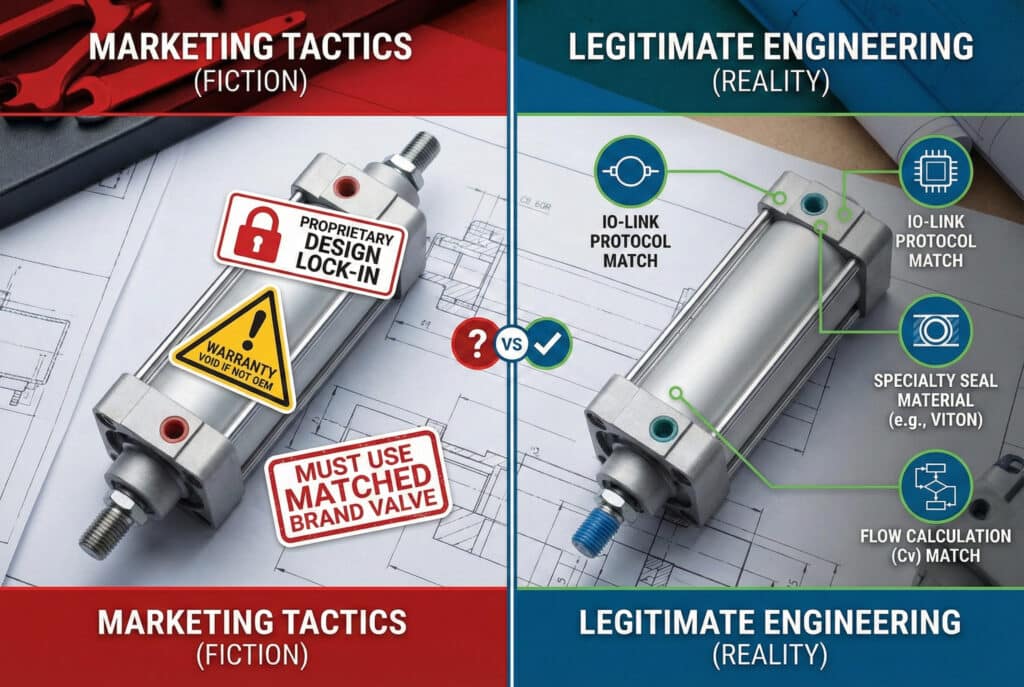

Koje tvrdnje o kompatibilnosti su legitimne, a koje marketinške taktike?

Nisu sve upozorenja o kompatibilnosti laži—neka odražavaju stvarna inženjerska ograničenja. Trik je znati koja je koja. ️

Legitimni zahtjevi kompatibilnosti uključuju: usklađene komunikacijske protokole za pametne komponente (IO-Link, fieldbus), provjerenu kompatibilnost materijala brtve s vašim procesnim medijima, pravilno usklađivanje protoka za primjene visoke brzine (<0,5 sekundi vremena ciklusa) i provjeru montažnog sučelja za opremu koja nije u skladu s ISO standardom. Međutim, tvrdnje da standardni ISO-kompatibilni cilindri “rade samo” s ventilima određenog brenda, ili da upotreba dijelova trećih strana automatski poništava garancije, obično su taktike pravne zastrašivanja bez inženjerske osnove.

Legitimne zabrinutosti zbog kompatibilnosti

Da budem jasan: Neki zahtjevi za kompatibilnost su stvarni i važni.

1. Elektronički komunikacijski protokoli

Tvrdnja: “Ovaj IO-Link cilindar za komunikaciju zahtijeva naš IO-Link ventil.”

Presuda: ✅ LEGITIMNO (s nijansom)

Stvarnost: IO-Link, Profinet, EtherCAT i drugi industrijski komunikacijski protokoli zaista imaju zahtjeve kompatibilnosti. Međutim:

• Pneumatska funkcija i dalje radi bez elektronske komunikacije.
• Mnoge “pametne” komponente koriste standardne protokole koji rade među različitim markama.
• Samo 5–10¹¹ TPT industrijskih cilindara imaju elektronske interfejse.

Primjer: Festo IO-Link cilindar može komunicirati s Bepto IO-Link ventilom ako oba prate IO-Link specifikaciju (većina to čini). Tvrdnja o “proprietarnosti” često se odnosi na dijagnostičke značajke specifične za proizvođača, a ne na osnovno funkcionisanje.

2. Primjene u ekstremnim okruženjima

Tvrdnja: “Primjene na visokim temperaturama zahtijevaju naše usklađene brtveni materijale.”

Presuda: ✅ Legitimna zabrinutost (ali rješiv)

Stvarnost: Kompatibilnost materijala brtve je ključna za:

• Visoke temperature (>80°C): Zahtijeva Viton (FKM) zaptivke
• Izloženost hemikalijama: Zahtijeva EPDM, PTFE ili druge specijalizirane materijale.
• Prehrana/farmacija: Zahtijeva materijale usklađene sa FDA

Međutim: Ovo ne znači da vam je potreban isti brend—znači da vam je potrebna ista specifikacija materijala brtve. Bepto nudi Viton brtve, PTFE brtve i opcije usklađene s FDA koje tačno odgovaraju OEM specifikacijama.

Prijevod: “Trebaju ti Viton zaptivke” = legitimno. “Trebaju ti naš Viton brtvene ploče = marketing.

3. Primjene ultra-visoke brzine

Tvrdnja: “Naša kombinacija ventila i cilindra je optimizirana za vrijeme ciklusa od 0,2 sekunde.”

Presuda: ✅ LEGITIMNO (ali provjerljivo)

Stvarnost: Aplikacije vrlo visokih brzina (ciklusi ispod 0,5 sekundi) zahtijevaju pažljivo usklađivanje protoka. Cv ventila, promjer cilindra, hod klipa i tlak međusobno utječu.

Međutim: Ovo je osnovna inženjerska računica, a ne magija brenda. Svaki ventil s dovoljnom vrijednošću Cv će raditi. Proizvođačeva “optimizacija” često samo znači da su oni izračunali umjesto vas.

Rješenje: Izračunajte potrebni Cv, provjerite specifikaciju ventila, testirajte u svojoj primjeni. Pružamo podršku pri izračunu protoka za kupce s zahtjevima za visokom brzinom.

4. Vlasnički interfejsi za montažu

Tvrdnja: “Ova prilagođena mašina koristi vlasnički nosač koji zahtijeva OEM dijelove.”

Presuda: ✅ PONEKAD LEGITIMNO

Stvarnost: Neke prilagođene mašine zaista koriste nestandardno montiranje. Međutim:

• 85% “proprietarnog” montažnog sistema zapravo je ISO standard s prilagođenim nosačima.
• Prilagođeno montiranje se često može prilagoditi jednostavnim modifikacijama.
• Pravi vlasnički dizajni su rijetki u standardnoj industrijskoj opremi.

Verifikacija: Zatražite dimenzionalne crteže. Ako je u skladu s ISO 15552/21287, nije vlasničko—bez obzira kako ga nazivaju.

Marketinške taktike prerušene u zahtjeve kompatibilnosti

Sada razotkrijmo gluposti. Ove tvrdnje nemaju nikakvu inženjersku osnovu:

1. Optimizirane performanse sistema“

Tvrdnja: “Naši cilindri su optimizirani za rad s našim ventilima radi maksimalne efikasnosti.”

Presuda: ❌ MARKETING FIKCIJE

Stvarnost: Pneumatske komponente se drže fizike, a ne lojalnosti brendu. Ventil isporučuje komprimirani zrak pod određenim pritiskom i protokom. Cilindar pretvara taj zračni pritisak u mehanički pokret. Ne postoji čarobna “optimizacija” koja se događa kad obje komponente dijele isti logo.

Fizika: Sila = pritisak × površina klipa. Ova jednadžba ne uključuje koeficijent usklađivanja marke.“

Primjer: Jednom mi je Festoov prodajni predstavnik tvrdio da su njihovi ventili “tunirani” za njihove cilindre radi optimalnog vremena odziva. Kad sam zatražio tehničke podatke koji bi pokazali razlike u vremenu odziva s cilindrima trećih strana, nije mogao pružiti nijedne. Jer takvi podaci ne postoje.

2. Garancija nevažeća ako je pečat prekinut“

Tvrdnja: “Korištenje dijelova koji nisu OEM poništava garanciju vaše opreme.”

Presuda: ❌ Pravno upitno (u većini jurisdikcija)

Stvarnost: U Sjedinjenim Američkim Državama, Zakon o garancijama Magnuson-Moss⁴ Zabranjuje vezane prodaje. Proizvođači moraju dokazati da je dio treće strane uzrokovao određeni kvar—ne mogu poništiti cijelu garanciju samo zato što ste koristili alternativne komponente.

Slične zaštite postoje u EU, UK, Kanadi i mnogim drugim jurisdikcijama.

Prijevod: “Ljepilice ”Garancija ne važi ako…" su taktike zastrašivanja, a ne pravno provedivi zahtjevi (u većini slučajeva).

Primjer: Kupac je instalirao Bepto cilindre na opremu s Parkerovim ventilima koji su još bili pod garancijom. Kada je ventil otkazao (nevezano za cilindar), Parker je u početku tvrdio da je garancija poništena. Kupac je pozvao Magnuson-Moss, dostavio dokumentaciju da su Bepto cilindri ispunili specifikacije, i Parker je u roku od 48 sati ispoštovao garanciju.

3. “Sigurnost zahtijeva usklađene komponente”

Tvrdnja: “Za usklađenost sa sigurnosnim propisima, sve komponente moraju biti od istog proizvođača.”

Presuda: ❌ Pogrešno predstavljanje standarda

Stvarnost: Sigurnosni standardi (OSHA, CE oznaka, ISO 13849) propisuju zahtjeve za performanse, a ne zahtjeve za marku. Oni zahtijevaju:

• Pravilne oznake pritiska
• Odgovarajući materijali
• Dokumentovane specifikacije
• Pravilna instalacija

Nijedan od ovih standarda ne zahtijeva sustave jedne marke.

Primjer: CE označavanje zahtijeva da komponente zadovoljavaju propisane sigurnosne standarde. Bepto cilindar s CE oznakom je jednako usklađen kao i Festo cilindar s CE oznakom. Revizor provjerava specifikacije i certifikate, a ne logotipe.

4. Ograničenja tehničke podrške“

Tvrdnja: “Možemo pružiti tehničku podršku samo za sisteme koji koriste naše komponente 100%.”

Presuda: ❌ OGRANIČENJE USLUGE (nije tehnički zahtjev)

Stvarnost: Ovo je poslovna politika, a ne tehničko ograničenje. Proizvođači to koriste kako bi obeshrabrili miješane sisteme različitih marki, ali to ne znači da takvi sistemi neće raditi.

Protustrategija: Radite s alternativnim dobavljačima koji raditi Pružamo podršku za mješovite sisteme. U Bepto redovno pomažemo kupcima da integrišu naše cilindar sa postojećim sistemima ventila bilo kojeg proizvođača—to je doslovno ono u čemu smo specijalizirani. ️

Mit o “proprietarnom” dizajnu

Dopustite mi da podijelim otkrivajuću priču o takozvanim vlasničkim dizajnima:

Studija slučaja: “Vlasnički” cilindar bez klipa

Laura, inženjerka u proizvođaču medicinskih uređaja u Massachusettsu, kontaktirala me je u vezi zamjene “proprietarnog” Norgrenovog cilindra bez klipa. Norgren je ponudio $2,340 s rokom isporuke od 10 sedmica i insistirao da nijedna alternativa ne bi odgovarala.

Zatražio sam tehnički crtež. U roku od 15 minuta sam identificirao:

• Dimenzije montaže: standard ISO 21287
• Interfejs za prikolicu: Standardni T-utor
• Veličina priključka: Standard G1/4″ BSPP
• Dužina hoda: Standardno 500 mm

U tome nije bilo ničega vlasničkog. Norgren je jednostavno dodijelio jedinstveni broj modela i tvrdio ekskluzivnost.

Isporučili smo Bepto ISO 21287 cilindar za $895, isporučen za 9 dana. Bio je montiran direktno na mjesto bez ikakvih modifikacija. Laura ga je testirala 60 dana prije potpune primjene — performanse su bile neprepoznatljive u odnosu na originalni Norgren.

Caka: Kada je Laura suočila svog Norgrenovog prodajnog predstavnika sa ISO specifikacijama, on je priznao da je montaža “temeljena na ISO standardima”, ali je tvrdio da je njihov “interni dizajn” optimiziran. Kada je bio pritisnut da dostavi podatke koji bi pokazali tu optimizaciju, nije mogao pružiti nijedan.

Ovo se stalno dešava. “Proprietary” je često samo marketinški izraz za “ne želimo da kupujete drugdje.”

Kako osporiti tvrdnje o kompatibilnosti

Kada proizvođač tvrdi da je nešto nekompatibilno, postavite ova specifična pitanja:

Pitanje 1: “Možete li dostaviti specifičnu tehničku specifikaciju koja je nekompatibilna?”

• Neodređeni odgovori = marketinška tvrdnja
• Specifične dimenzije/specifikacije = potencijalno legitimno

Pitanje 2: “Da li je ova komponenta usklađena sa ISO 15552/21287?”

• Ako je da, po definiciji je zamjenjiv.
• Ako ne, zatražite dokumentaciju o nestandardnim značajkama.

Pitanje 3: “Možete li dostaviti testne podatke koji pokazuju pad performansi s komponentama treće strane?”

• Ako ne mogu, tvrdnja je neutemeljena.
• Ako mogu, procijenite da li degradacija utiče na vašu primjenu.

Pitanje 4: “Pojavljuje li se ovaj zahtjev za kompatibilnost u nekom industrijskom standardu ili propisu?”

• Sigurnosni i regulatorni zahtjevi su legitimni
• Interne kompanijske politike nisu

Pitanje 5: “Hoćete li dostaviti pisanu dokumentaciju da korištenje kompatibilne komponente treće strane poništava garanciju?”

• Većina neće ovo staviti u pisanom obliku (jer je to pravno upitno)
• Ako to učine, posavjetujte se s pravnim savjetnikom o provedivosti.

Ova pitanja prisiljavaju proizvođače da ili pruže inženjersko opravdanje ili priznaju da su njihove tvrdnje zasnovane na politici, a ne na tehničkim osnovama.

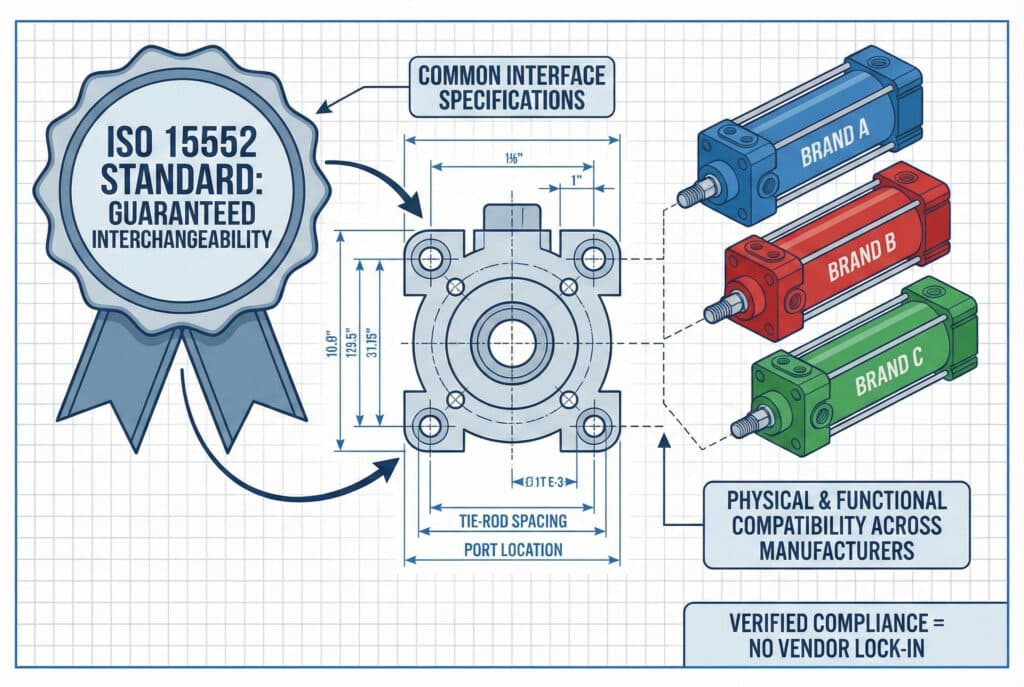

Kako ISO standardi osiguravaju kompatibilnost među različitim markama?

Razumijevanje ISO standarda je vaša supermoć protiv taktika vezivanja za dobavljača.

ISO standardi (posebno ISO 15552 za cilindre i ISO 21287⁵ za cilindri bez cijevi) definiraju točne dimenzijske specifikacije, priključne površine, položaje priključaka i parametre performansi koji osiguravaju da su komponente različitih proizvođača fizički i funkcionalno međusobno zamjenjive — usklađenost s ovim standardima provjerava se neovisno, što znači da je “usklađeno s ISO 15552” provediva specifikacija, a ne marketinška tvrdnja. Ova standardizacija je namjerno kreirana kako bi se spriječilo vezivanje za dobavljača i omogućilo postojanje konkurentnih tržišta.

Svrha ISO standarda

Dopustite mi da objasnim zašto ovi standardi postoje—jer razumijevanje njihove svrhe otkriva zašto su tvrdnje o kompatibilnosti često lažne.

Historijski kontekst

Problem prije 1990-ih: Svaki proizvođač pneumatskih uređaja koristio je vlasničke dimenzije. Promjena dobavljača podrazumijevala je redizajn nosača za montažu, prepravku zračnih cijevi i opsežne dorade. Kupci su bili potpuno vezani za svog prvobitnog dobavljača.

Odgovor industrije: Glavni proizvođači, industrijski korisnici i tijela za standardizaciju surađivali su na izradi ISO 6431 (sada ISO 15552) 1991. godine. Cilj je bio jasan: Omogućite zamjenjivost i konkurenciju.

Rezultat: Moderne pneumatske komponente prate standardizirane dimenzije koje omogućavaju kompatibilnost među različitim markama—baš kako je i zamišljeno.

Šta ISO 15552 propisuje

Ovaj standard definira svaku dimenziju koja utječe na zamjenjivost:

Interfejs za montažu:

• Lokacije rupa za vijke (tolerancija ±0,2 mm)
• Promjeri rupa za vijke
• Ravnomjernost površine
• Razmak i promjer letve

Konfiguracija porta:

• Lokacije priključaka u odnosu na površinu za montažu
• Veličine priključaka (G1/8″, G1/4″ itd.)
• Specifikacije niti

Dimenzije omotnice:

• Ukupna dužina za zadani hod
• Širina i visina prema veličini promjera
• Dimenzije produženja šipke/klipa

Parametri performansi:

• Radni pritisak (minimum 10 bar)
• Raspon temperatura (minimum -20°C do +80°C)
• Očekivani vijek trajanja

Kritički uvid: Ako dva cilindra zadovoljavaju ISO 15552 za isti promjer, oni su po definiciji Zamjenjivi. Standard postoji upravo da bi to osigurao. ✅

ISO 21287: Standard za cilindar bez klipa

Budući da su cilindri bez klipa specijalnost kompanije Bepto, dopustite mi da detaljno objasnim ovaj standard:

Šta to specificira:

• Interfejs za montažu na prikolicu (dimenzije T-profil, raspored rupa za vijke)
• Specifikacije magnetskog prijenosa (za magnetski prijenos bez šipki)
• Zahtjevi sistema brtvljenja
• Proračuni nosivosti
• Povećanja dužine hoda

Provjera usklađenosti:
Proizvođači sami certificiraju usklađenost sa ISO standardima, ali su specifikacije provjerljive. Zatražite dimenzionalne crteže i uporedite ih sa specifikacijama ISO 21287 (javno dostupnim).

Uticaj u stvarnom svijetu:
Cilindar bez klipa usklađen sa standardom ISO 21287, bez obzira na proizvođača, montira se na iste nosače, koristi iste karike i pri istom pritisku isporučuje istu izlaznu silu. Marka nema utjecaja na funkcionalnost.

Kako provjeriti usklađenost sa ISO standardima

Ne vjerujte samo marketinškim tvrdnjama “usklađeno sa ISO standardima”—provjerite:

Korak 1: Zahtjev za certifikaciju
Zatražite od proizvođača dokumentaciju o usklađenosti sa standardima ISO 15552/21287. Legitimni proizvođači je odmah dostavljaju.

Korak 2: Uporedite dimenzionalne crteže
Pribavite crteže i za OEM komponentu i za alternativnu komponentu. Uporedite:

• Razmak rupa za montažu (trebao bi biti u skladu unutar ±0,2 mm)
• Lokacije priključaka (trebale bi biti identične)
• Ukupne dimenzije omotnice

Korak 3: Provjerite industrijske baze podataka
Organizacije poput ISO-a i nacionalnih tijela za standardizaciju objavljuju specifikacijske dokumente. Usporedite tvrdnje proizvođača s objavljenim standardima.

Korak 4: Fizička verifikacija
Za kritične primjene naručite uzorke i fizički izmjerite ključne dimenzije kalibriranim instrumentima.

Beptoova transparentnost:
Svaka stranica proizvoda Bepto cilindar uključuje:

• Izjava o usklađenosti sa ISO standardima
• Potpuni dimenzionalni crteži s tolerancijama
• Križna referenca na ekvivalentne OEM modele
• Specifikacije materijala

Pozivamo na verifikaciju jer nemamo šta da krijemo. Naši cilindri su u skladu sa ISO standardima—dokazivo.

Standardi koje proizvođači ne žele da znate

Osim ISO 15552/21287, nekoliko drugih standarda osigurava kompatibilnost:

ISO 5599: Interfejsi za montažu ventila (osiguravaju da se ventili različitih marki mogu međusobno zamjenjivati)

ISO 3601: Dimenzije O-prstena (osiguravaju zamjenjivost brtvi)

ISO 4414: Sigurnosni zahtjevi pneumatskog sistema (važi jednako za sve marke)

ISO 8573: Standardi kvaliteta komprimovanog zraka (definiraju nivoe kontaminacije, a ne zahtjeve za marku)

DIN 3852: Hidraulički/pneumatski portni navoji (standardiziraju specifikacije navoja)

Šablon: Međunarodne organizacije za standardizaciju su sistematski standardizirale pneumatske komponente kako bi omogućile konkurenciju i zamjenjivost. Proizvođači koji tvrde vlasničku nekompatibilnost bore se protiv ovih standarda—jer standardizacija ugrožava njihovu moć određivanja cijena.

Testiranje kompatibilnosti u stvarnom svijetu

Dopustite mi da podijelim stvarne testne podatke koji dokazuju da ISO standardi funkcionišu:

Test zamjenjivosti: cilindri promjera 40 mm

Dobili smo pet cilindara promjera 40 mm i hoda 100 mm, svi tvrde da su u skladu sa standardom ISO 15552:

• Festo DSBC-40-100
• SMC C95SDB40-100
• Parker P1D-B040MS-0100
• Norgren RM/8040/M/100
• Bepto BRC-40-100

Dimenzionalna mjerenja (razmak montažnih rupa):

• Festo: 80,00 mm
• SMC: 80,02 mm
• Parker: 79,98 mm
• Norgren: 80,01 mm
• Bepto: 79,99 mm

Rezultat: Sve unutar ±0,02 mm — daleko unutar ISO tolerancije od ±0,2 mm. Bilo koji od ovih cilindara može se montirati na nosače dizajnirane za bilo koji drugi.

Provjera portnog niza:
Sva pet koriste G1/4″ BSPP navoje. Testirali smo zamjenjivost s armaturama više proizvođača—savršeno pristajanje u svim kombinacijama.

Test performansi (pri 6 bara):

• Izlazna sila: Sve isporučeno 754 N ± 3 N (teoretski: 754 N)
• Vrijeme udarca: Sve završeno za 0,82–0,85 sekundi
• Potrošnja zraka: Svi su koristili 14,1–14,6 litara po ciklusu.

Zaključak: ISO standardi rade upravo onako kako je predviđeno. Ovi cilindri su funkcionalno identični uprkos različitim markama i cjenovnim razredima (opseg $285–$485).

Koji su skriveni troškovi vjerovanja u mitove o kompatibilnosti?

Finansijski utjecaj vezivanja za dobavljača proteže se daleko izvan cijena komponenti.

Skriveni troškovi vjerovanja u lažne tvrdnje o kompatibilnosti uključuju: 40–60% premiju na cijenu komponenti, rokove isporuke duže za 3–8 sedmica što stvara troškove skladištenja zaliha, zastoje u proizvodnji zbog ovisnosti o jednom dobavljaču, izgubljenu pregovaračku moć pri radu s jednim dobavljačem te oportunitetne troškove zbog inženjerskog vremena potrošenog na nepotrebne redizajne. Za tipičnu proizvodnu fabriku srednje veličine, ovi skriveni troškovi iznose 150.000–400.000 godišnje—novac koji bi se mogao iskoristiti za nadogradnju opreme, razvoj radne snage ili povećanje dobiti.

Premija po direktnim troškovima

Počnimo s očiglednim troškom: plaćate više za komponente.

Tipično poređenje cijena (cilindri usklađeni sa ISO 15552):

Prečnik × hod	OEM “Obavezno”	Kompatibilna alternativa	Premium plaćen	% oznaka
32 mm × 100 mm	$245	$142	$103	73%
40 mm × 200 mm	$385	$218	$167	77%
50 mm × 300 mm	$540	$295	$245	83%
63 mm × 400 mm	$725	$385	$340	88%
Bez cijevi 40×500	$1,850	$695	$1,155	166%

Za postrojenje sa 200 cilindara i godišnjom stopom zamjene od 15%:

• OEM trošak: 30 cilindara × $550 prosječno = $16.500
• Alternativni trošak: 30 cilindara × $285 prosjek = $8,550
• Godišnja direktna ušteda: $7,950

To je samo cijena komponente. Sada dodajmo skrivene troškove.

Troškovi zadržavanja zaliha

Kada se rokovi isporuke produže na 6–12 sedmica, primorani ste držati zalihe sigurnosti.

Proračun troškova zaliha:

Scenarij: 200 cilindara u radu, godišnja stopa otkaza 15%

• Potrebne sigurnosne zalihe (OEM): 8-10 cilindara (za pokrivanje roka isporuke od 6-8 sedmica)
• Potrebne zalihe sigurnosti (alternativa): 2-3 cilindra (za pokrivanje roka isporuke od 1-2 sedmice)

Trošak zadržavanja zaliha: Obično 20–30% vrijednosti zaliha godišnje (skladištenje, zastarijevanje, kapitalni troškovi)

OEM pristup:

• Sigurnosna zaliha: 9 cilindara × $550 = $4,950
• Trošak održavanja: $4,950 × 25% = $1,238 godišnje

Alternativni pristup:

• Sigurnosna zaliha: 2,5 cilindra × $285 = $713
• Trošak držanja: $713 × 25% = $178 godišnje

Skrštene uštede: $1,060 godišnje samo od smanjenih zahtjeva za zalihama.

Troškovi zastoja

Ovdje mitovi o kompatibilnosti postaju zaista skupi.

Pravi primjer: Proizvođač automobilskih dijelova (Tennessee)

Thomas, menadžer proizvodnje, doživio je kvar cilindra bez šipke na kritičnoj proizvodnoj liniji. Linija je dnevno ostvarivala bruto profit od $42.000.

OEM scenarij “samo kompatibilan”:

• Potreban Festo cilindar: $1,640
• Vrijeme isporuke: 7 sedmica (49 dana)
• Trošak zastoja: 49 dana × $42,000 = $2,058,000
• Ubrzana dostava: $380
• Ukupni trošak: $2,060,020

Kompatibilna alternativna stvarnost:

• Bepto ekvivalentni cilindar: $695
• Rok isporuke: 8 dana
• Trošak zastoja: 8 dana × $42.000 = $336.000
• Standardna dostava: $65
• Ukupni trošak: $336,760

Cijena vjerovanja u mit o kompatibilnosti: $1,723,260

Da, dobro ste pročitali. Vjerovanje u tvrdnju “samo naši dijelovi rade” koštalo je ovu kompaniju više od $1,7 miliona u jednom incidentu.

Posljedice: Thomas sada drži Bepto cilindre na zalihi za sve kritične primjene. Više nikada neće čekati sedam sedmica na “kompatibilan” dio.

Izgubljena pregovaračka moć

Dobavljači s jednim izvorom nemaju nikakav poticaj da se takmiče po cijeni ili usluzi.

Dinamika pregovaranja:

Uz vezanost za dobavljača:

• Dobavljač zna da nemate alternative.
• Cijene se ne suočavaju s konkurentskim pritiskom.
• Problemi sa uslugom nemaju posljedice (ne možete se prebaciti)
• Rokovi se produžavaju bez odgovornosti

Sa strategijom višestrukih izvora:

• Dobavljači se takmiče za vaše poslovanje
• Povećanje cijena pokreće konkurentske ponude
• Loša usluga dovodi do gubitka poslovanja.
• Rokovi isporuke se poboljšavaju radi održavanja konkurentnosti.

Stvarni utjecaj: Proizvođač opreme za pakovanje u Ohaju implementirao je pneumatski sistem sa više izvora (miješajući brendirane i Bepto komponente). U roku od 6 mjeseci:

• Njihov primarni OEM dobavljač smanjio je cijene za 12% kako bi ostao konkurentan.
• Rokovi isporuke su se poboljšali sa 6 sedmica na 3 sedmice.
• Reagovanje tehničke podrške se udvostručilo.
• Godišnja ušteda: $67.000 (izvan direktnih ušteda na troškovima komponenti)

Ovo je skrivena vrijednost prekidanja vezanosti za dobavljača: vaši postojeći dobavljači poboljšavaju performanse kako bi zadržali vaše poslovanje.

Inženjersko rasipanje vremena

Lažne tvrdnje o kompatibilnosti troše dragocjene inženjerske resurse.

Tipičan scenarij:
Inženjer treba zamijeniti neispravan cilindar. Proizvođač tvrdi da samo njihov dio radi. Inženjer troši:

• 2 sata istraživanja “kompatibilnih” opcija (nije pronađeno ništa)
• 1 sat za dobivanje ponuda i rokova isporuke
• 3 sata redizajniranja nosača kako bi se prilagodio “obaveznom” OEM dijelu
• 2 sata ažuriranja dokumentacije
• Ukupno: 8 sati inženjerskog vremena

Po trošku od $85/sat za opterećeno stanje: $680 je potrošeno uzalud.

Alternativni scenarij sa znanjem o kompatibilnosti:

• 20 minuta provjere ISO specifikacija
• 10 minuta traženja kompatibilne alternativne ponude
• 10 minuta za potvrdu da su dimenzije usklađene
• Ukupno: 40 minuta

Po $85/sati: $57 trošak

Ušteda vremena: 7,3 sata = $623 po incidentu

Za pogon sa 30 zamjena cilindara godišnje: $18,690 u izgubljenom inženjerskom vremenu vjerovanje u mitove o kompatibilnosti.

Prilika troškovi

Novac potrošen na preskupo “samo kompatibilne” komponente ne može se uložiti drugdje.

Primjer preraspodjele budžeta:

Godišnji trošak za pneumatske uređaje u proizvodnom pogonu:

• Trenutno (samo OEM): $94,000
• Optimizirano (strateško miješanje): $52.000
• Ušteda: $42.000

Alternativne upotrebe za $42,000:

• Implementacija sistema prediktivnog održavanja
• Obuka i certificiranje tehničara
• Unapređenja energetske efikasnosti
• Inicijative za poboljšanje kvaliteta
• Uplata za modernizaciju opreme

Jedan kupac je iskoristio uštede na pneumatskom sistemu da finansira sistem za nadzor vibracija koji je otkrio kvar ležaja prije katastrofalne štete—čime je spriječeno $340,000 neplaniranog zastoja. ROI na osporavanju mitova o kompatibilnosti bio je doslovno beskonačan.

Pregled ukupnih troškova

Sakupimo sve skrivene troškove za tipičan objekat srednje veličine:

Godišnji skriveni troškovi vezivanja za dobavljača:

Kategorija troškova	Godišnji utjecaj
Premija cijene komponente	$47,000
Višak zaliha	$8,400
Prošireno vrijeme zastoja (prosječno)	$180,000
Izgubljena pregovaračka moć	$22,000
Uzalud potrošeno inženjersko vrijeme	$18,600
Prilika troškovi	$42,000
Ukupni skriveni troškovi	$318,000

Za prihodnu instalaciju $15M, ovo predstavlja 2.1% prihoda. jednostavno nestaje zbog pogrešnih uvjerenja o kompatibilnosti.

Zamislite da predstavite ovu analizu svom finansijskom direktoru: “Možemo godišnje povratiti $318.000 provjerom tvrdnji o kompatibilnosti i strateškim nabavkama pneumatskih komponenti iz više izvora.” To je inicijativa za smanjenje troškova koja vam može osigurati napredovanje u karijeri.

Kompozitni efekt

Ovi troškovi se gomilaju tokom vremena:

Petogodišnji utjecaj:

• Direktne uštede: $318,000 × 5 = $1,590,000
• Izbjegnuti porasti cijena (OEM 4% godišnje): Dodatnih $67,000
• Poboljšana operativna efikasnost: $125,000
• Ukupni petogodišnji utjecaj: $1,782,000

Za mnoge objekte, ovo predstavlja:

• 1-2 godine ukupnog pneumatskog budžeta
• Finansiranje za značajna unapređenja opreme
• Značajna konkurentska prednost kroz niže operativne troškove

Cijena vjerovanja u mitove o kompatibilnosti nije samo današnja napuhana cijena komponenti—to su godine nakupljenog pretjeranog trošenja i propuštenih prilika.

Zaključak

Tvrdnje pneumatske industrije o “kompatibilnosti” uglavnom su marketinška fikcija osmišljena da održi vezanost za dobavljača i premium cijene—85-90% industrijskih pneumatskih komponenti slijedi ISO standarde koji osiguravaju međubrendsku zamjenjivost kada se specifikacije podudaraju. Razumijevanjem pet stubova stvarne kompatibilnosti (dimenzije montaže, veličine priključaka, nazivne vrijednosti pritiska, protok i električni interfejsi), provjerom usklađenosti s ISO standardima i osporavanjem neutemeljenih tvrdnji o kompatibilnosti, možete sigurno primijeniti alternativne komponente koje pružaju identične performanse uz uštedu od 40-60%. Skriveni troškovi vjerovanja u mitove o kompatibilnosti – premije na cijene, rasipanje zaliha, zastoji i izgubljena pregovaračka moć – iznose od 150.000 do 400.000 godišnje za tipične pogone. U kompaniji Bepto Pneumatics pružamo potpunu provjeru kompatibilnosti, komponente usklađene sa standardima ISO i transparentnu tehničku dokumentaciju koja vam omogućava da donosite informisane odluke zasnovane na inženjerskim činjenicama, a ne na marketinškom strahu. Istina o kompatibilnim pneumatskim dijelovima je jednostavna: standardi funkcionišu, fizici su logotipi nebitni, a vaše poslovanje zaslužuje bolje od vezivanja za jednog dobavljača.

Često postavljana pitanja o kompatibilnosti pneumatskih komponenti

1. Pročitajte službeni ISO 15552 standard kako biste razumjeli dimenzije i zamjenjivost pneumatskih cilindara. ↩

2. Naučite inženjersku formulu za izračunavanje protočnog kapaciteta (Cv) kako biste osigurali pravilno dimenzioniranje ventila i cilindra. ↩

3. Razumjeti IO-Link protokol i njegovu ulogu u povezivanju pametnih senzora i aktuatora u automatizaciji. ↩

4. Pregledajte zakonske zaštite prema Zakonu o garancijama Magnuson-Moss u vezi s upotrebom komponenti trećih strana i garancijama. ↩

5. Istražite specifikacije ISO 21287 za cilindar bez klipa, koje detaljno opisuju priključke za montažu i dimenzije. ↩
