Uvod
Svaki dan hiljade visokobrzinskih preša za štampanje udaraju po limovima metala, stvarajući snažne vibracije koje tiho uništavaju pneumatske cilindre iznutra. Ako je vaša proizvodna linija ikada pretrpjela neočekivane zastoje zbog kvara cilindra, tačno znate koliko ovaj problem može biti skup. Dobra vijest? Zakazak cilindra uzrokovan vibracijama može se spriječiti ako odaberete komponente posebno projektirane za okruženja s jakim udarima.
Operacije brze štampe stvaraju ekstremne vibracije koje mogu smanjiti vijek trajanja cilindra za do 70% ako se ne otklone na odgovarajući način. Vibracijski otporni cilindri imaju ojačane nosače, materijale koji apsorbiraju udarce i precizno obrađene komponente koje održavaju integritet brtve i pozicionnu tačnost čak i pri kontinuiranim visokofrekventnim udarima, produžavajući operativni vijek sa mjeseci na godine.
Ja sam Chuck, direktor prodaje u Bepto Pneumaticsu, i radio sam sa prešanjem na tri kontinenta. Prošlog mjeseca nas je u očaju kontaktirao menadžer proizvodnje po imenu David iz tvornice automobilskih dijelova u Michiganu—njegovi OEM cilindri otkazivali su svakih 4–6 mjeseci, što je njegovoj kompaniji godišnje koštalo više od $35,000 na zamjenske dijelove i izgubljeno vrijeme proizvodnje. Dopustite mi da podijelim šta smo naučili o zaštiti cilindara u ovim zahtjevnim uslovima. 💪
Sadržaj
- Šta visokobrzinsko štampanje čini tako razornim za pneumatske cilindre?
- Kako se vibracijski otporni cilindri razlikuju od standardnih modela?
- Koje dizajnerske karakteristike pružaju najbolju zaštitu od oštećenja usljed vibracija?
- Može li pravilna instalacija i održavanje produžiti vijek trajanja cilindra u primjenama prešanja?
Šta visokobrzinsko štampanje čini tako razornim za pneumatske cilindre?

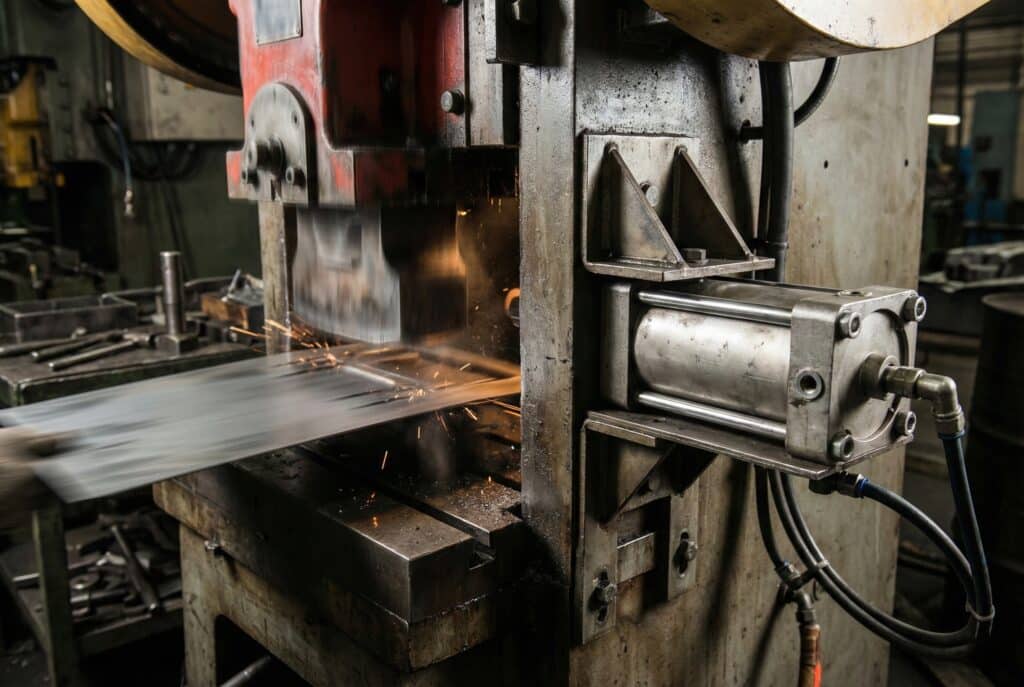

Brzi preše za štancanje rade sa 200–1.000 udaraca u minuti, stvarajući savršenu oluju mehaničkog naprezanja koju standardni cilindri jednostavno nisu dizajnirani da podnesu.
Kombinacija visokofrekventnih vibracija (20–100 Hz), udarnih opterećenja koja premašuju 10 G i kontinuiranog reciprocirajućeg kretanja stvara tri kritična načina otkaza: degradaciju brtve uslijed mikro-pokreta, zamor nosača montaže uslijed cikličkog opterećenja i unutrašnje neusklađivanje komponenti koje dovodi do zapinjanja i prijevremenog habanja.
Fizika oštećenja vibracijama

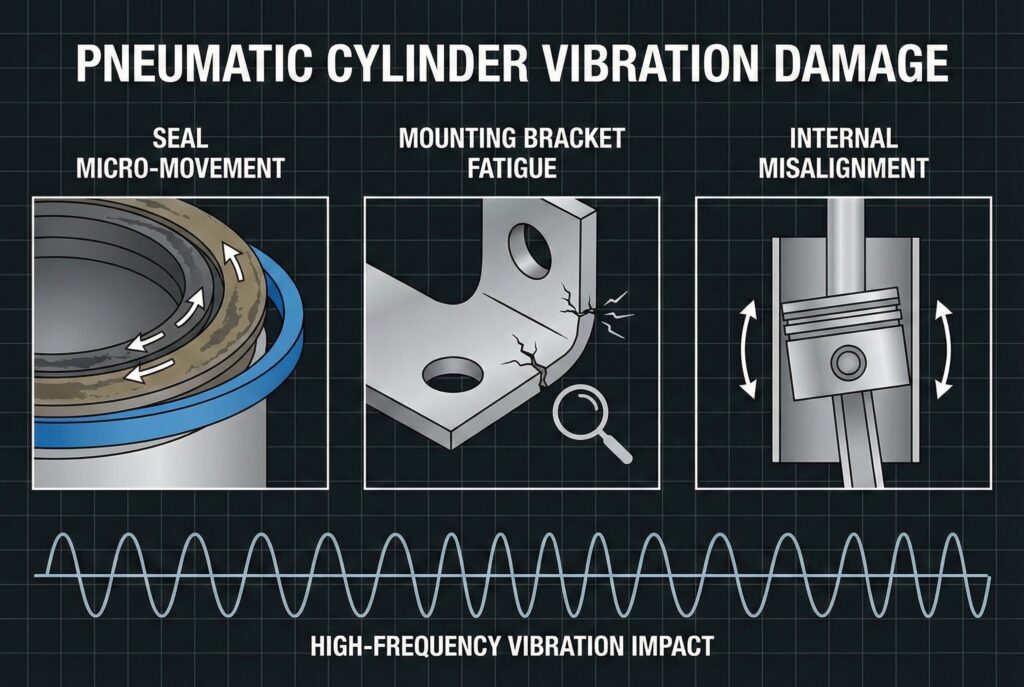

Kada preša za štampanje udari u metal, stvara udarne valove koji se šire kroz cijelu strukturu mašine. Ove vibracije uzrokuju nekoliko destruktivnih pojava:
- Pojačanje rezonantne frekvencije: Ako frekvencija preše odgovara cilindru prirodna frekvencija1, vibracije se mogu pojačati za 300-500%
- Mikropokret na sučeljima brtviČak i pomak od 0,1 mm može uzrokovati istiskivanje brtve i prijevremeni proboj.
- Otpuštanje pričvrsnog elementaVibracija uzrokuje postepeno otpuštanje montažnih vijaka, stvarajući zazor i neporavnatost.
- Umor materijalaAluminijske i čelične komponente razvijaju mikroskopske pukotine nakon miliona ciklusa.
Uticaj u stvarnom svijetu
Situacija Davida u Michiganu bila je klasičan primjer. Njegova linija za štampanje radila je sa 450 udaraca u minuti, a standardne cilindar bez klipa zamjenjivao je svakih 4–6 mjeseci. Šablon kvara je uvijek bio isti: curenje zraka na brtvenoj traci, zatim nepravilno pozicioniranje i na kraju potpuni kvar brtve. Svaka zamjena značila je 6–8 sati zastoja, što je koštalo otprilike $12.000 u izgubljenoj proizvodnji plus $2.800 za OEM zamjenski cilindar.
Kada smo analizirali njegovu prijavu, otkrili smo da su nosači za montažu razvili sitne pukotine, a tijelo cilindra pokazivalo je znakove erozija žljebova2—jasni pokazatelji otkaza uzrokovanog vibracijama. 🔍
Kako se vibracijski otporni cilindri razlikuju od standardnih modela?
Nisu svi cilindri jednaki, a razlike između standardnih i vibracijski otpornih dizajna mogu značiti razliku između tromjesečnih zamjena i godina pouzdane službe.

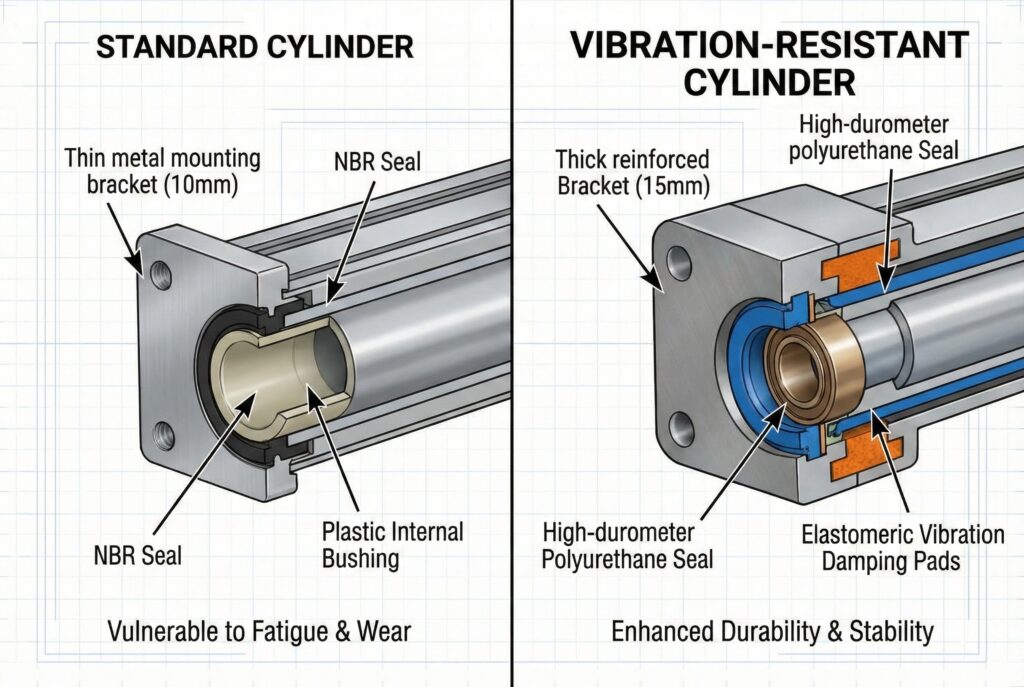

Cilindri otporni na vibracije obuhvataju četiri ključna inženjerska poboljšanja: ojačane montažne strukture s debljim zidovima 40-60%, elastomerne prigušivače vibracija na kritičnim sučelima, očvrsnute unutrašnje komponente s užim tolerancijama (±0,01 mm vs ±0,05 mm) i specijalizirane brtveni materijali koji zadržavaju fleksibilnost pri kontinuiranim mikro-pokretima.
Tabela za usporedbu inženjerskih podataka
| Značajka | Standardni cilindar | Vibracijski otporan cilindar | Pomoć |
|---|---|---|---|
| Debljina nosača | 8-10mm | 12-16mm | 60% povećanje otpornosti na zamor |
| Materijal brtve | Standard NBR | Poliuretan visokog durometra | 3x duži vijek trajanja brtve |
| Vrsta unutrašnjeg ležaja | Plasticne čahure | Bakar ili kaljeni čelik | Eliminira klizanje pri vibraciji |
| Interfejs za montažu | Direktno metal-na-metal | Elastomerne prigušne podloge | 70% apsorpcija vibracija |
| Vrsta pričvrsnog elementa | Standardni vijci | Zaključavajući pričvrsni elementi + ljepilo za navoj | Sprječava otpuštanje |
Prednost Beptoa
U Bepto Pneumatics, naši cilindri bez klipa dizajnirani za primjene u prešanju imaju sva ova poboljšanja uz 30-40% nižu cijenu od OEM ekvivalenata. Naši su sistemi za montažu posebno projektirani da podnesu jedinstvene obrasce naprezanja pri prešanju, a uz njih pružamo sveobuhvatnu tehničku podršku. 🛠️
Za Davidovu primjenu preporučili smo naš cilindar bez klipa iz BR-serije otporan na vibracije, s ojačanim montažnim blokovima i brtvama dvostrukog durometra. Instalacija je trajala samo četiri sata, a osamnaest mjeseci kasnije taj cilindar i dalje radi savršeno bez ijedne intervencije održavanja.
Koje dizajnerske karakteristike pružaju najbolju zaštitu od oštećenja usljed vibracija?
Razumijevanje kojih su specifičnih značajki najvažnije omogućava vam donošenje informiranih odluka i izbjegavanje plaćanja za nepotrebna “nadogradnje” koja ne zadovoljavaju vaše stvarne potrebe.

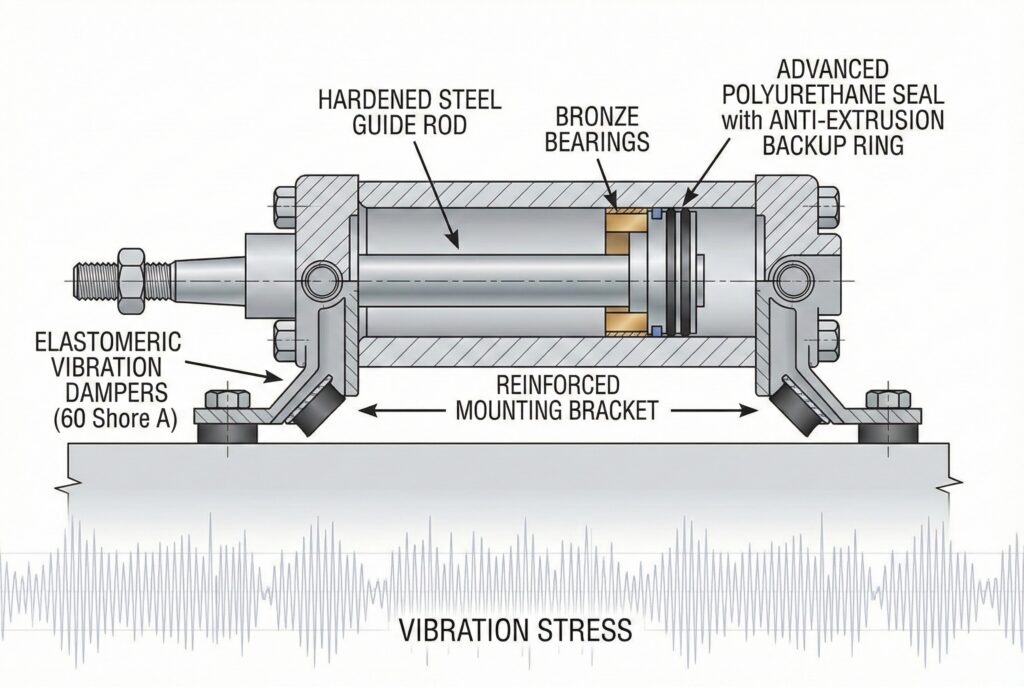

Tri najkritičnije karakteristike za otpornost na vibracije su: (1) integrisano prigušivanje vibracija na mestima montaže koristeći elastomerni materijali3 s tvrdoćom po Shore A od 50-70, (2) očvrsnuti i precizno brušeni unutrašnji vodilni sistemi koji održavaju poravnanje pri udarnim opterećenjima, i (3) napredni dizajni brtvi s prstenovima za potporu protiv ekstruzije koji sprječavaju oštećenje brtve tokom skokova pritiska uzrokovanih vibracijama.
Raspodjela prioriteta po značajkama
1. Dizajn sistema za montažu
Interfejs za montažu je mjesto gdje počinje većina oštećenja usljed vibracija. Potražite:
- Pojačane nosačke konzoleMinimalna debljina 12 mm s zaobljenim kutovima za raspodjelu naprezanja.
- Podloške za izolaciju vibracijaNeopren ili poliuretanski prigušivači (60 Shore A) između cilindra i površine za montažu
- Prevelike rupe za pričvrsne elemente: Dozvoliti blago pomicanje bez stvaranja koncentracija naprezanja
- Zaključavajući pričvrsni elementi: Matice s prevladavajućim momentom4 ili spojevi za zaključavanje navoja
2. Tehnologija brtvljenja
Zaptivke su najranjivija komponenta u vibracijskim okruženjima:
- Zaptivke s dvostrukim durometrom: Mekana unutrašnja usna za brtvljenje, tvrdo vanjsko tijelo za strukturni potpor
- Prstenovi protiv izbacivanjaPTFE ili poliamidne potporne prstenove sprječavaju oštećenje brtve tokom skokova pritiska
- Širi utori za brtvu: Omogućiti kretanje brtve bez istiskivanja
- Premium materijali: poliuretan ili HNBR umjesto standardnog NBR-a
3. Unutrašnji vodiljni sistemi
Precizno poravnanje pri vibracijama zahtijeva robusne unutrašnje komponente:
- Ojačane čelične vodilice: Otpornost na habanje uzrokovano kontinuiranim mikro-pokretima
- Bakarni ili čelični ležajeviZamijenite plastične uloške u primjenama s visokim vibracijama
- Precizne tolerancije: ±0,01 mm ili manje za minimiziranje zazora
- Integrisano prigušivanje udaraca: Unutrašnje prigušivanje na krajevima hoda
Izbor materijala je važan
Proizvođač ambalažnih mašina po imenu Sophie u Stuttgartu, Njemačka, imao je slične probleme sa svojom operacijom utiskivanja. Njen OEM dobavljač preporučio je skupe cilindre od nehrđajućeg čelika, ali pravi problem bila je neadekvatna izolacija vibracija. Mi smo isporučili aluminijske cilindre s odgovarajućim sistemima za prigušivanje uz upola nižu cijenu, i ona već tri godine radi bez ijednog kvara. Pouka? Pametni dizajn pobjeđuje skupe materijale svaki put. ✨
Može li pravilna instalacija i održavanje produžiti vijek trajanja cilindra u primjenama prešanja?
Čak i najbolji cilindar otporan na vibracije će prerano otkazati ako nije pravilno instaliran ili održavan. Dobra vijest je da primjena dokazanih najboljih praksi može udvostručiti ili utrostručiti operativni vijek trajanja.
Pravilne prakse instalacije—uključujući pravilnu pripremu površine za montažu, specifikacije obrtnog momenta (obično 80–120 N·m standardnih vrijednosti), provjeru poravnanja unutar 0,05 mm i sistematske postupke razradbe—u kombinaciji s protokolima kvartalnih inspekcija mogu produžiti vijek trajanja cilindra s 12–18 mjeseci na 4–6 godina u primjenama brze štancanja.

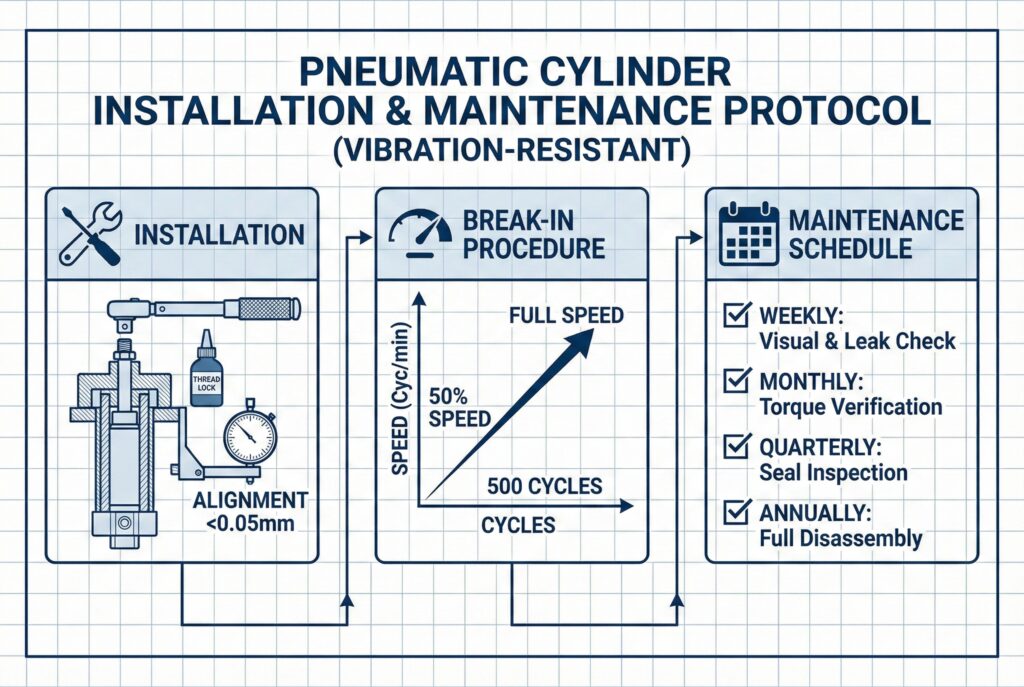

Kontrolna lista najboljih praksi za instalaciju
Prije instalacije
- ✅ Provjerite ravnost površine za montažu (maksimalno odstupanje 0,1 mm na cijeloj površini za montažu)
- ✅ Očistite sve površine za montažu kako biste uklonili ulje, nečistoće i koroziju.
- ✅ Nanesite jastučiće za prigušivanje vibracija ili spojnu masu na površinu za montažu.
- ✅ Provjerite da specifikacija cilindra odgovara zahtjevima primjene (hod, sila, brzina)
Tokom instalacije
- ✅ Koristite kalibrirani momentni ključ za sve pričvrsne elemente (pridržavajte se specifikacija proizvođača + 10%)
- ✅ Nanesite sredstvo za zaključavanje navoja (srednje jačine, npr. Loctite 243)
- ✅ Postavite pričvrsne elemente u obliku zvijezde kako biste osigurali ravnomjernu raspodjelu pritiska.
- ✅ Provjerite poravnanje koristeći indikator brojača5 (maksimalno 0,05 mm pomaka)
- ✅ Provjerite da li se klizač pomjera kroz cijeli hod prije puhanja
Uigravanje nakon instalacije
- ✅ Pokrenite cilindar pri brzini od 50% za prvih 100 ciklusa
- ✅ Postepeno povećavati do pune brzine tokom 500 ciklusa
- ✅ Pratite neobične zvukove, toplotu ili vibracije
- ✅ Ponovo zategnite sve pričvrsne elemente nakon 24 sata rada.
Protokoli održavanja za maksimalni vijek trajanja
| Interval | Stavke inspekcije | Potrebna akcija |
|---|---|---|
| Sedmično | Vizuelni pregled na curenja i neobične zvukove | Dokumentujte sve promjene; istražite anomalije. |
| Mjesečno | Provjera obrtnog momenta pričvrsnog elementa | Ponovo zategnite prema specifikaciji ako je olabavilo >10% |
| Trosmjesečno | Provjera stanja brtve, provjera poravnanja | Zamijenite zaptivke ako je habanje vidljivo; ponovo poravnajte ako je potrebno. |
| Godišnje | Potpuno rastavljanje i pregled | Zamijenite sve habajuće komponente; provjerite tolerancije. |
Moć preventivnog održavanja
Kada je David primijenio naš preporučeni protokol održavanja uz Bepto cilindar otporan na vibracije, njegovi su rezultati bili izvanredni. Ne samo da je cilindar trajao više od 18 mjeseci (u odnosu na prethodnih 4–6 mjeseci), već je njegov tim za održavanje otkrio i ispravio pukotinu na ploči za montažu koja bi izazvala katastrofalni kvar. Kvartalne inspekcije traju samo 30 minuta, ali su eliminirale sve neplanirane zastoje uzrokovane kvarom cilindra. 📊
Naš tehnički tim za svaku pošiljku cilindara obezbjeđuje detaljne upute za instalaciju i kontrolne liste za održavanje, i uvijek smo na raspolaganju za daljinsku konsultaciju kada vam je potreban stručni savjet.
Zaključak
Vibracija ne mora biti smrtna presuda za vaše pneumatske cilindre—uz pravu opremu, pravilnu ugradnju i sistematsko održavanje, možete postići godine pouzdanog rada čak i u najzahtjevnijim primjenama brze štampe, drastično smanjujući troškove zamjene i vrijeme zastoja u proizvodnji. 🎯
Često postavljana pitanja o otpornosti na vibracije kod cilindara za štancanje
Kako da znam da li vibracija uzrokuje neuspjehe mojih cilindara?
Potražite tri očigledna znaka: prerano curenje brtve (prije očekivanog vijeka trajanja), olabavljenih montažnih pričvrsnih elemenata i nepravilnu preciznost pozicioniranja. Ako vaši cilindri u primjeni štancanja dosljedno propadaju na brtvama unutar 6–12 mjeseci, vibracija je gotovo sigurno uzrok. Ostali pokazatelji uključuju vidljivu fretting koroziju oko tačaka montaže i neobičan zvuk tokom rada.
Jesu li cilindri otporni na vibracije znatno skuplji?
Kvalitetni cilindri otporni na vibracije obično koštaju 15-25% više od standardnih modela, ali se ta premija nadoknadi već u prvom ciklusu zamjene koji izbjegnete. U Bepto Pneumatics, naši vibracijski otporni cilindri bez klipa koštaju 30–40% manje od OEM ekvivalenata, a istovremeno uključuju sve ključne zaštitne značajke. Kada uzmete u obzir smanjeno vrijeme zastoja i duži vijek trajanja, ukupni trošak vlasništva obično je 60–70% niži.
Mogu li naknadno ugraditi prigušivanje vibracija na postojeće cilindre?
Da, dodavanje jastučića za izolaciju vibracija, nadogradnja na zaključavajuće pričvrsne elemente i primjena odgovarajućih protokola održavanja mogu produžiti vijek trajanja postojećeg cilindra za 40-60%. Međutim, ako vašim cilindarima nedostaju ojačane montažne strukture i napredni dizajn brtvila, nikada nećete postići vijek trajanja namjenski izrađenih modela otpornih na vibracije. Naknadna ugradnja je dobro privremeno rješenje dok planirate pravu zamjenu.
Koji raspon frekvencija vibracija je najštetniji za cilindre?
Frekvencije između 20 i 80 Hz su najrazornije jer se često podudaraju s prirodnim rezonantnim frekvencijama cilindričnih komponenti, uzrokujući efekte pojačanja. Brzi preše za štancanje obično rade u opsegu od 30–60 Hz (200–600 udaraca u minuti), što je posebno problematično. Vibracijski otporni cilindri su posebno konstruirani s karakteristikama prigušivanja koje sprječavaju rezonanciju u ovom kritičnom frekvencijskom opsegu.
Koliko brzo Bepto Pneumatics može isporučiti cilindri otporni na vibracije?
Imamo na zalihi naše najpopularnije modele bezkliznih cilindara otpornih na vibracije i možemo ih isporučiti u roku od 24 do 48 sati za standardne konfiguracije. Prilagođene specifikacije obično zahtijevaju 7–10 radnih dana. Za razliku od OEM dobavljača s rokovima isporuke od 6–12 sedmica, naš optimizirani lanac snabdijevanja osigurava da dobijete komponente koje su vam potrebne kada su vam potrebne—minimizirajući vaše zastoje i održavajući neometan tok proizvodnje.
-
