Les défaillances dues au flambage des tiges de piston coûtent aux fabricants plus de $1,2 million d'euros par an en équipements endommagés et en retards de production. Pourtant, 70% des ingénieurs utilisent encore des calculs de sécurité dépassés qui ignorent des facteurs critiques tels que les conditions de montage, les charges latérales et les forces dynamiques qui peuvent réduire la résistance au flambage jusqu'à 80%. 😰
Pour éviter le flambage des tiges de piston, il faut calculer la charge critique de flambage à l'aide de la méthode suivante Formule d'Euler1Les vérins à tige sont souvent utilisés pour des courses supérieures à 1000 mm, afin d'éliminer totalement les risques de flambage.
Le mois dernier, j'ai aidé David, ingénieur concepteur dans une usine d'emballage du Michigan, dont les vérins de 1500 mm de course tombaient en panne toutes les quelques semaines en raison du flambage des tiges. Après avoir opté pour nos vérins sans tige Bepto, son système a fonctionné sans problème pendant plus de 2000 heures sans la moindre défaillance. 🎯
Table des matières
- Quels sont les facteurs critiques à l'origine du flambage des tiges de piston ?
- Comment calculer les charges d'exploitation sûres pour les vérins à course longue ?
- Quand faut-il envisager des alternatives aux vérins sans tige ?
- Quelles sont les meilleures pratiques pour prévenir les défaillances dues au flambage des tiges ?

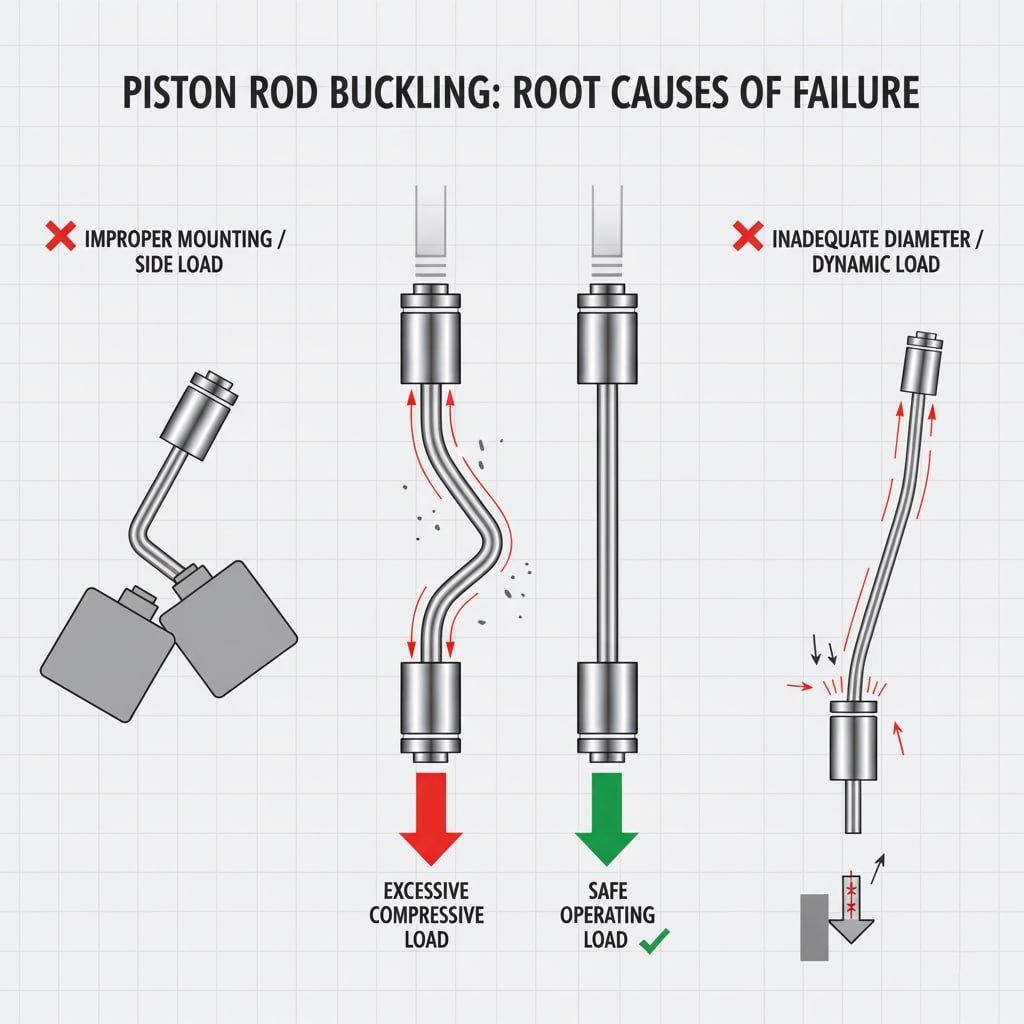

Quels sont les facteurs critiques à l'origine du flambage des tiges de piston ?
Comprendre les causes profondes du flambage des tiges de piston permet aux ingénieurs d'identifier les applications à haut risque avant que les défaillances ne se produisent.
Les principaux facteurs de flambage des tiges de piston sont les suivants : charges de compression excessives dépassant la résistance critique au flambage de la tige, mauvaises conditions de montage augmentant la longueur effective, charge latérale due à un désalignement ou à des forces externes, charge dynamique lors d'une accélération/décélération rapide et diamètre de tige inadéquat par rapport à la longueur de course, le risque de flambage augmentant de manière exponentielle lorsque la longueur de course excède 20 fois le diamètre de la tige.
Charge en fonction de la capacité de la tige
Le problème fondamental se pose lorsque les charges appliquées dépassent la résistance au flambage de la tige. Contrairement à la rupture par simple compression, le flambage se produit soudainement et de manière catastrophique à des charges beaucoup plus faibles que ne le laisserait supposer la résistance du matériau de la tige.
Effets de la configuration du montage
Les différents styles de montage ont une incidence considérable sur la résistance au flambage :
| Type de montage | Facteur de longueur effective | Résistance au flambage |
|---|---|---|
| Fixe-Fixe | 0.5 | Le plus élevé |
| Fixe-Pinces | 0.7 | Haut |
| Épinglé-Épinglé | 1.0 | Moyen |
| Fixe-libre | 2.0 | Le plus bas |
La plupart des applications de vérins utilisent un montage goupillé-goupillé, qui offre une résistance modérée au flambage.
Impact du chargement latéral
Même de petites charges latérales peuvent réduire considérablement la résistance au flambage. Un désalignement d'à peine 1° peut réduire les charges d'exploitation sûres de 30-50%. Les sources les plus courantes sont les suivantes :
- Désalignement du montage
- Usure ou endommagement du guide
- Forces externes sur la charge
- Effets de la dilatation thermique
Considérations sur le chargement dynamique
Les calculs statiques sous-estiment souvent les conditions réelles. Les facteurs dynamiques comprennent
- Forces d'accélération lors de mouvements rapides
- Effets des vibrations provenant de machines ou de sources externes
- Charge d'impact d'arrêts ou de démarrages brusques
- Fréquences de résonance qui peuvent amplifier les forces
Comment calculer les charges d'exploitation sûres pour les vérins à course longue ?
Des calculs de flambage appropriés garantissent un fonctionnement sûr et évitent des défaillances coûteuses dans les applications à longue course.
Le calcul de la charge d'exploitation sûre utilise la formule de flambage d'Euler (Pcr = π²EI/Le²) où E est module d'élasticité2, I est moment d'inertie3et Le est la longueur effective, alors s'applique les facteurs de sécurité4 de 4 à 10 fois en fonction de la criticité de l'application, avec des considérations supplémentaires pour la charge latérale, les effets dynamiques et les tolérances de montage pour déterminer la force maximale admissible du vérin.
Formule de flambage d'Euler
La charge critique de flambage est calculée comme suit
Pcr = π² × E × I / Le²
Où ?
- Pcr = Charge critique de flambage (N)
- E = Module d'élasticité (typiquement 200 GPa pour l'acier)
- I = Moment d'inertie de la surface (π × d⁴/64 pour une tige ronde solide)
- Le = Longueur effective (course × facteur de montage)
Exemple de calcul pratique
Considérons une tige de 25 mm de diamètre avec une course de 1200 mm dans un montage goupillé-goupillé :
- Diamètre de la tige : 25 mm
- Moment d'inertie : π × (25)⁴/64 = 19,175 mm⁴
- Longueur effective : 1200 mm × 1,0 = 1200 mm
- Charge critique : π² × 200 000 × 19 175 / (1200)² = 26 300 N
Avec un facteur de sécurité de 6, la charge d'exploitation sûre serait de 4 380 N.
Sélection du facteur de sécurité
| Type d'application | Facteur de sécurité recommandé |
|---|---|
| Chargement statique, alignement précis | 4-5 |
| Chargement dynamique, bon alignement | 6-8 |
| Dynamique élevée, désalignement potentiel | 8-10 |
| Applications critiques | 10+ |
Calculs de chargement latéral
En présence de charges latérales, utiliser le formule d'interaction[^6]:
(P/Pcr) + (M/Mcr) ≤ 1/SF
Cela tient compte des contraintes axiales et de flexion combinées qui réduisent la capacité globale.
Quand faut-il envisager des alternatives aux vérins sans tige ?
Les vérins sans tige éliminent totalement les problèmes de flambage, ce qui les rend idéaux pour les applications à longue course dans lesquelles les vérins traditionnels sont limités.
Envisagez des alternatives aux vérins sans tige lorsque la longueur de course dépasse 1000 mm, lorsque les calculs de flambage montrent des marges de sécurité inadéquates, lorsque les contraintes d'espace empêchent des diamètres de tige plus importants, lorsque le chargement latéral est inévitable, ou lorsque l'application nécessite des courses supérieures à 2000 mm où les vérins traditionnels deviennent impraticables, la technologie sans tige offrant une longueur de course illimitée et une rigidité supérieure.
Lignes directrices relatives à la longueur de la course
Les cylindres traditionnels posent des problèmes lorsque la course est plus longue :
- Moins de 500 mm : Les cylindres standard sont généralement adéquats
- 500-1000mm : Une analyse minutieuse du flambage est nécessaire
- 1000-2000mm : Les vérins sans tige sont souvent préférés
- Plus de 2000 mm : Les vérins sans tige sont fortement recommandés
Comparaison des performances
| Fonctionnalité | Cylindre traditionnel | Cylindre sans tige |
|---|---|---|
| Risque de flambage | Haut niveau d'intensité pour les coups longs | Éliminé |
| Espace nécessaire | 2x la longueur de la course | 1x longueur de course |
| Course maximale | Limité par le flambage | Pratiquement illimité |
| Résistance à la charge latérale | Pauvre | Excellent |
| Maintenance | Usure des joints de tige | Points d'usure minimaux |
Analyse coûts-bénéfices
Bien que les coûts initiaux des vérins sans tige soient plus élevés, ils offrent souvent un meilleur coût total de possession :
- Réduction des temps d'arrêt des défaillances dues au flambage
- Maintenance réduite exigences
- Economies d'espace dans la conception des machines
- Fiabilité accrue dans les applications exigeantes
Sarah, chef de projet dans une usine automobile de l'Ohio, s'est d'abord opposée aux vérins sans tige pour des raisons de coût. Après avoir calculé le coût total, y compris les temps d'arrêt, la maintenance et les économies d'espace, elle a constaté que notre solution sans tige Bepto coûtait en fait 15% de moins sur la durée de vie de l'équipement. 💰
Quelles sont les meilleures pratiques pour prévenir les défaillances dues au flambage des tiges ?
La mise en œuvre de pratiques systématiques de conception et de maintenance minimise les risques de flambage et prolonge la durée de vie des bouteilles dans les applications difficiles.
Les meilleures pratiques pour prévenir le flambage de la tige comprennent un alignement correct du montage à 0,5° près, une inspection régulière des guides et des bagues, la mise en œuvre d'une protection contre les charges latérales grâce à un guidage correct, l'utilisation de facteurs de sécurité appropriés dans les calculs, l'étude d'alternatives sans tige pour les longues courses et l'établissement de programmes de maintenance préventive pour détecter l'usure avant qu'une défaillance ne se produise.
Phase de conception Prévention
Commencez par adopter des pratiques de conception adéquates :
Montage et alignement
- Montage de précision avec alignement à 0,5° près
- Guides de qualité pour éviter le chargement latéral
- Raccords flexibles pour tenir compte de la dilatation thermique
- Contrôles réguliers de l'alignement pendant l'entretien
Suivi opérationnel
Mettre en place des systèmes de contrôle pour détecter les problèmes à un stade précoce :
- Contrôle de la charge pour garantir un fonctionnement dans des limites sûres
- Analyse des vibrations détecter les problèmes qui se développent
- Contrôle de la température pour les effets thermiques
- Retour d'information sur la position pour vérifier le bon fonctionnement
Meilleures pratiques de maintenance
Un entretien régulier permet d'éviter une dégradation progressive :
- Inspections visuelles mensuelles l'absence de dommages ou d'usure
- Vérification trimestrielle de l'alignement l'utilisation d'outils de précision
- Test de charge annuel vérifier la capacité
- Enquête immédiate de tout comportement inhabituel
Chez Bepto, nous fournissons une assistance technique complète pour aider les clients à éviter les problèmes de flambage. Notre technologie de cylindre sans tige élimine ces problèmes tout en offrant des performances et une fiabilité supérieures. 🔧
Conclusion
La prévention du flambage des tiges de piston nécessite des calculs appropriés, des facteurs de sécurité adéquats et souvent le passage à la technologie des vérins sans tige pour les applications à longue course où les vérins traditionnels sont confrontés à des limitations fondamentales.
FAQ sur le flambage de la tige de piston
Q : Quelle est la longueur de course maximale en toute sécurité pour un vérin pneumatique traditionnel ?
En général, les courses supérieures à 1000 mm nécessitent une analyse minutieuse du flambage et bénéficient souvent d'alternatives aux vérins sans tige. La limite exacte dépend du diamètre de la tige, des conditions de montage et des charges appliquées.
Q : Comment puis-je savoir si mon cylindre présente un risque de flambage de la tige ?
Calculez la charge critique de flambage à l'aide de la formule d'Euler et comparez-la à votre force de fonctionnement avec les facteurs de sécurité appropriés. Si le facteur de sécurité est inférieur à 4, envisagez des modifications de la conception ou des solutions sans barres.
Q : Puis-je éviter le flambage en utilisant un diamètre de tige plus important ?
Oui, la résistance au flambage augmente avec la quatrième puissance du diamètre de la tige, mais cela augmente également la taille et le coût du vérin. Les vérins sans tige constituent souvent une solution plus pratique pour les courses longues.
Q : Quels sont les signes avant-coureurs d'une rupture imminente par flambage de la tige ?
Surveillez les vibrations inhabituelles, les mouvements irréguliers, la déviation visible de la tige ou la dégradation progressive des performances. Ces signes indiquent souvent des problèmes en cours de développement qui pourraient conduire à une rupture soudaine par flambage.
Q : Comment les cylindres sans tige Bepto éliminent-ils les problèmes de flambage ?
Nos vérins sans tige utilisent une extrusion d'aluminium rigide qui ne peut pas se déformer, le piston se déplaçant à l'intérieur du tube. Cela permet d'éliminer totalement le flambage de la tige tout en offrant des performances supérieures pour les applications à longue course.
-
Comprendre la formule d'Euler, une équation fondamentale pour calculer la charge critique de flambage des colonnes élancées. ↩
-
Découvrez le module d'élasticité (module de Young), une propriété essentielle des matériaux qui indique la rigidité et la résistance à la déformation élastique. ↩
-
Découvrez le moment d'inertie de la surface, une propriété géométrique d'une section transversale qui reflète sa résistance à la flexion et au flambage. ↩
-
Découvrez les facteurs de sécurité, des ratios cruciaux appliqués dans la conception technique pour garantir l'intégrité structurelle et prévenir les défaillances sous diverses charges. ↩
