Le choix entre des cuves en polycarbonate et des cuves métalliques pour les unités FRL commence par les données de la série exacte, la plage de pression et de température, l’exposition chimique interne et externe, les risques de choc et d’UV, les conditions de lavage et la nécessité de voir le niveau de liquide. Le nom du matériau ne constitue pas à lui seul une spécification sûre, car le protecteur, le dispositif de visualisation, les joints, la purge et le mécanisme de retenue définissent aussi les limites de l’ensemble.
Une cuve transparente peut accélérer l’inspection. Une cuve métallique peut améliorer la résistance aux chocs et à certains environnements de fonctionnement. Aucune n’est universellement supérieure et aucune de ces appellations ne prouve la compatibilité avec tous les solvants, lubrifiants, acides, produits de nettoyage ou conditions extérieures.
Points clés
- Les limites de pression et de température appartiennent à une série FRL et à une configuration de cuve précises, pas à une catégorie de matériaux.
- Un corps métallique peut encore contenir un indicateur de niveau en polymère, des joints en élastomère ou une purge en plastique.
- La compatibilité chimique doit couvrir le condensat et le lubrifiant du compresseur à l’intérieur de la cuve, ainsi que les nettoyants, vapeurs et UV à l’extérieur.
- Une conversion de cuve n’est valable que lorsque le fabricant identifie le kit de remplacement complet pour le modèle exact.
Ce guide se concentre sur le choix du matériau de cuve. Utilisez le guide de dimensionnement des FRL pour les calculs de débit de pointe et de perte de charge, et le guide des FRL modulaires ou autonomes pour l’architecture du système.
Sélectionner l’ensemble complet de cuve, pas seulement le matériau du corps
L’ensemble de cuve d’un FRL est le groupe complet qui contient la pression et peut être entretenu : corps de cuve, protecteur, dispositif de visualisation, joints, purge, interface de retenue et éventuel revêtement. Les recommandations d’ingénierie de Parker distinguent les précautions propres aux cuves en polycarbonate de celles des cuves métalliques, tandis que ses données produit montrent qu’une cuve métallique peut encore utiliser un indicateur de niveau en nylon, des joints en nitrile et une purge en polymère (données d’ingénierie Parker, 2026 ; données Parker 05E, 2026).
Cela signifie qu’un corps de cuve en aluminium ou en zinc ne rend pas métalliques toutes les pièces en contact avec le fluide ou exposées. La petite fenêtre de niveau peut rester le composant le plus sensible chimiquement. Le joint de purge peut fixer la limite de compatibilité du fluide. Les filetages de retenue ou la fixation à baïonnette peuvent déterminer si un remplacement apparemment similaire peut être installé en sécurité.
Dans les revues d’application, je considère un indicateur de niveau, un joint ou une purge non identifiés comme un risque de compatibilité non résolu. Ce n’est pas un détail mineur à compléter après le choix du corps de cuve.
Lors d’une demande de prix, indiquez le fabricant et la série FRL exacts, la taille d’orifice, le numéro du kit de cuve s’il est connu, le type de purge et le protecteur actuel. « Cuve métallique pour un filtre de 1/2 pouce » ne suffit pas à établir l’ajustement ou la capacité nominale.
Quand une cuve en polycarbonate est-elle le meilleur choix ?
Une cuve en polycarbonate est souvent le choix pratique lorsque l’inspection visuelle compte et que les limites exactes de pression, de température, de chimie, de choc et d’environnement du fabricant sont respectées. Les opérateurs peuvent voir le condensat, le niveau de lubrifiant, une décoloration et certaines contaminations sans dépendre d’une petite fenêtre ou ouvrir un ensemble dépressurisé.
La visibilité peut accélérer la maintenance, mais elle ne remplace pas une méthode d’inspection. L’équipe a toujours besoin d’un niveau maximal de liquide défini, d’un contrôle du fonctionnement de la purge et d’une réaction prévue lorsque la cuve devient trouble, craquelée, rayée, déformée ou difficile à inspecter.
Le polycarbonate n’est pas synonyme de « basse pression ». Par exemple, un produit Festo d’unité de service indique une cuve Makrolon avec protecteur métallique pour 1 à 16 bar et de -10 à 60 °C. Ces valeurs appartiennent à ce produit précis et non à toutes les cuves en polycarbonate (Festo LFR-1/4-D-MINI-KC, 2026).
Une cuve transparente protégée peut donc convenir lorsque :
- les données produit approuvées couvrent la pression d’entrée et les températures réelles de l’ambiance et du fluide ;
- le condensat interne et le lubrifiant du compresseur sont compatibles avec la cuve, les joints et la purge ;
- les nettoyants, vapeurs, huiles et produits chimiques du procédé à l’extérieur ont été évalués ;
- le protecteur spécifié est installé et intact ;
- le soleil, les chocs, les débris abrasifs et le lavage ne dépassent pas les limites environnementales du produit ;
- la visibilité directe du niveau de liquide a une valeur définie pour la maintenance.
Ne retirez pas un protecteur monté en usine pour améliorer la visibilité. Sélectionnez une configuration conçue pour fournir à la fois l’accès visuel et la protection.
Quels produits chimiques et environnements menacent le polycarbonate ?
Parker avertit que les cuves et dômes de visualisation en polycarbonate ne doivent pas être utilisés avec des hydrocarbures chlorés, des cétones, des esters, certains alcools ou des fluides de compresseur ignifuges incompatibles, et qu’ils doivent être protégés du soleil direct, des chocs et des températures hors spécification. Parker recommande aussi de les nettoyer uniquement avec de l’eau et un savon doux (données d’ingénierie Parker, 2026).
Cette recommandation est plus utile qu’une distance fixe d’exclusion des solvants. L’exposition dépend de l’identité chimique, de la concentration, de la température, du temps de contact, des contraintes dans la pièce moulée, de la ventilation, de la forme des éclaboussures et du fait que la substance atteigne la cuve sous forme liquide ou de vapeur. Une règle universelle de deux mètres ne peut pas tenir compte de ces variables.
Évaluez deux voies d’exposition :
| Voie d’exposition | Exemples à identifier | Pièces susceptibles d’être affectées |
|---|---|---|
| Interne | condensat, lubrifiant du compresseur, résidus de traitement des conduites, entraînement de produit de nettoyage | cuve, dôme de visualisation, joints, purge, embouts de l’élément |
| Externe | dégraissants, solvants de peinture, produits de lavage, fluides de coupe, UV, vapeurs de procédé | cuve, protecteur, fenêtre de visualisation, interface de retenue, étiquettes |
La fissuration sous contrainte peut ne pas apparaître immédiatement après le premier contact. Notez le nom exact du produit de la fiche de données de sécurité et sa concentration au lieu d’écrire « solvant présent » sur la fiche d’application. Transmettez ces informations au fabricant du FRL pour obtenir une décision écrite de compatibilité.
Si le produit chimique change, refaites la revue. Une cuve acceptée pour un nettoyant à base d’eau n’est pas automatiquement compatible avec un nouveau dégraissant utilisé lors du nettoyage hebdomadaire.
Que gagne-t-on avec une cuve métallique et quelles limites subsistent ?
Une cuve métallique peut améliorer la résistance aux chocs, réduire l’exposition directe du corps de cuve aux UV et étendre la plage de pression ou de température dans certaines séries de produits. Parker indique toutefois que ses cuves métalliques ne sont pas recommandées avec les acides ou bases forts ni dans les atmosphères chargées en sel ; « métallique » n’est donc pas une classe universelle de résistance chimique (données d’ingénierie Parker, 2026).
L’alliage et la finition exacts comptent. Le zinc moulé sous pression, l’aluminium moulé, l’acier inoxydable et le métal revêtu n’ont pas la même enveloppe de corrosion. Si l’acier inoxydable est requis, spécifiez la nuance et vérifiez les matériaux restants. Le guide de comparaison des aciers inoxydables 304 et 316 explique pourquoi une désignation d’alliage doit correspondre aux conditions réelles de chlorures et de produits chimiques.
Une cuve métallique avec visualisation est aussi un ensemble de matériaux mixtes. L’exemple Parker 05E indique une cuve en zinc, un indicateur de niveau en nylon, des joints en nitrile et des purges en plastique. Dans cette configuration, l’indicateur de niveau ou la purge peut rester la pièce limitante même si l’enveloppe principale est métallique (données Parker 05E, 2026).
La construction métallique seule n’établit pas la conformité alimentaire, pharmaceutique, salle propre ou lavage. Ces allégations exigent des preuves propres à l’application sur la finition de surface, les revêtements, les lubrifiants, les joints, les purges, la nettoyabilité, la génération de particules et les normes réglementaires ou client applicables.
Pourquoi les limites de pression et de température dépendent-elles du modèle ?
Les valeurs nominales de pression et de température dépendent du modèle parce que la géométrie de la cuve, la conception de retenue, le protecteur, le dispositif de visualisation, la purge, les joints et la configuration testée varient selon la série. Le catalogue Parker lui-même donne des limites différentes selon les familles, ce qui montre pourquoi une limite universelle pour toutes les cuves FRL en polycarbonate ou métalliques est techniquement infondée (catalogue FRL complet Parker, 2026).
Les valeurs suivantes sont des exemples et non des limites générales de conception :
| Exemple de série fabricant | Configuration polycarbonate | Configuration métallique | Enseignement pour la sélection |
|---|---|---|---|
| Filtre à particules Parker P31 | 10 bar maximum ; -10 à 52 °C | 17 bar maximum ; -10 à 65,5 °C | dans une série, l’enveloppe de la cuve métallique est plus large |
| Filtre Parker 05E | 10,3 bar maximum ; 0 à 52 °C | 17,2 bar maximum ; 0 à 80 °C | une autre série possède des limites de température différentes |
| Filtre-régulateur SMC AW10 | polycarbonate standard ; métal en option | même maximum publié de 1,0 MPa et de -5 à 60 °C | une option de matériau ne modifie pas toujours la valeur nominale de l’unité |
Les données SMC AW10 proviennent de la documentation produit de SMC et s’appliquent uniquement à cette configuration (données SMC de la série AC, 2026).
Vérifiez la pression maximale et la plage de pression de service. Vérifiez aussi séparément la température ambiante et celle du fluide si la fiche technique les distingue. Tenez compte de la pression d’entrée maximale crédible du régulateur, de la pression emprisonnée, de la bande de régulation du compresseur, du démarrage à froid, de la chaleur rayonnée et de la température de nettoyage.
Ne reportez pas la valeur nominale d’un filtre sur un lubrificateur visuellement similaire. Confirmez la référence complète et tous les suffixes, car les purges, les cuves et les options peuvent modifier l’enveloppe approuvée.
Comment la protection, les UV, les chocs et le lavage modifient-ils le choix ?
L’exposition mécanique et environnementale peut rendre le protecteur et l’emplacement d’installation aussi importants que le corps de cuve. Parker recommande des protecteurs métalliques pour cuve dans toutes les applications, tandis que la gamme d’unités de service MS de Festo propose des cuves en polycarbonate avec protecteur et des options à cuve métallique ; cela montre que la protection et le matériau de cuve sont deux décisions de configuration distinctes (données d’ingénierie Parker, 2026 ; filtres MS Festo, 2026).
Demandez où le FRL sera réellement installé :
- Un outil tombé, une pièce, une charge de chariot élévateur ou une courroie rompue peuvent-ils le heurter ?
- Est-il exposé au soleil direct ou à un équipement produisant des UV ?
- Des poussières de meulage ou des projections de soudage peuvent-elles atteindre la cuve ou le dispositif de visualisation ?
- La zone est-elle lavée, et à quelle pression, température et avec quels produits chimiques ?
- Les vibrations peuvent-elles desserrer la cuve, la purge ou l’élément de retenue ?
- L’ensemble se trouve-t-il derrière un panneau qui empêche l’inspection courante du niveau ?
Une enceinte de machine peut réduire le risque de choc mais retenir la chaleur ou les vapeurs chimiques. Une protection extérieure peut réduire l’exposition aux UV et à la pluie mais rendre les contrôles de purge plus difficiles. Évaluez l’installation assemblée et non une cuve isolée sur une page de catalogue.
Lorsque le lavage est requis, demandez les données environnementales et matériaux de l’unité complète. Un corps de cuve résistant à la corrosion ne prouve pas que la purge, le manomètre, le bouton de réglage, les fixations, le kit de montage ou les joints d’interface supportent le même procédé.
Peut-on remplacer une cuve en polycarbonate par une cuve métallique ?
Ne remplacez un matériau de cuve par un autre que lorsque le fabricant identifie un kit complet compatible avec le modèle FRL exact et que l’ensemble converti conserve les caractéristiques nominales et certifications requises. Un diamètre, une taille de filetage ou une apparence similaires ne prouvent pas l’interchangeabilité entre marques, séries, générations de production ou options de purge.
Vérifiez les éléments suivants avant de commander :
- Fabricant et référence FRL complète, suffixes compris.
- Référence du kit de cuve approuvé et révision de l’unité prise en charge.
- Matériau du joint de cuve et présence d’un joint neuf dans le kit.
- Type, filetage, orientation et comportement minimal en fonctionnement de la purge.
- Protecteur, indicateur de niveau et mécanisme de retenue fournis avec le kit.
- Valeurs nominales de pression et de température après conversion.
- Compatibilité chimique et environnementale de chaque pièce de remplacement.
- Couple de montage, position du verrou, essai d’étanchéité et instructions de mise en service.
- Effet sur les homologations, la garantie et la validation du site.
N’adaptez jamais une cuve non référencée par usinage, ajout de produit d’étanchéité sur une interface de retenue ou association d’un corps d’une série avec une purge d’une autre. Une cuve qui contient la pression se trouve au-dessus d’une énergie pneumatique stockée.
Avant la maintenance, isolez l’unité et suivez la procédure de maîtrise des énergies dangereuses du site. L’ISO 4414 couvre les exigences de conception, d’installation, d’exploitation, de maintenance et de sécurité des systèmes pneumatiques, tandis que l’OSHA 29 CFR 1910.147 inclut l’énergie pneumatique dans la maîtrise des énergies dangereuses pour les opérations de maintenance concernées (ISO 4414, 2010 ; OSHA 1910.147, 2026).

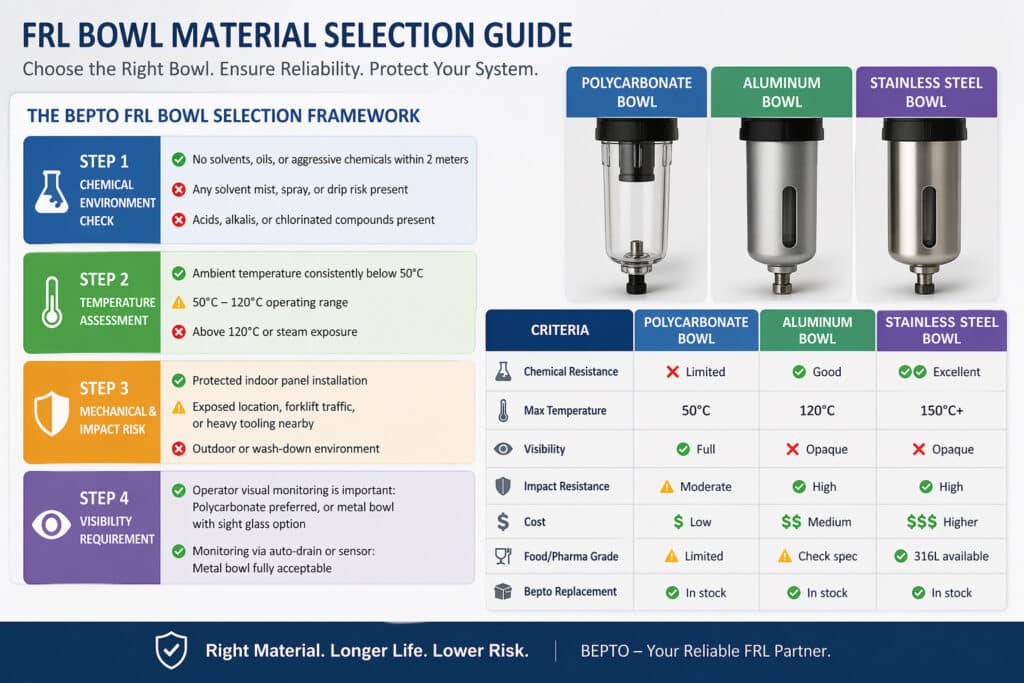

Comment construire une décision défendable sur le matériau de cuve ?
Une décision défendable commence par les données exactes du composant puis examine la chimie interne, l’environnement extérieur, l’enveloppe de fonctionnement, les risques physiques, les besoins d’inspection et les preuves de remplacement. Si une donnée est inconnue, marquez-la comme point ouvert au lieu de la remplacer par une règle empirique.
Utilisez une fiche de décision simple :
| Élément de décision | Preuve requise | Formulation d’acceptation |
|---|---|---|
| Identité exacte | photo de la plaque signalétique et référence complète | le kit sélectionné est référencé pour cette unité |
| Pression et température | fiche technique du fabricant pour l’option exacte | toutes les conditions crédibles restent dans la plage nominale |
| Chimie interne | données du fluide compresseur, analyse du condensat si nécessaire | chaque pièce en contact avec le fluide est compatible |
| Chimie externe | FDS du nettoyant, concentration, méthode, temps de contact | l’ensemble exposé est approuvé |
| Environnement physique | photos d’installation et évaluation des risques | le protecteur et l’emplacement maîtrisent les risques d’impact et d’UV |
| Inspection | méthode de maintenance et limite d’alarme ou d’action | le niveau de liquide et l’état de la cuve peuvent être contrôlés |
| Mise en service | instructions d’installation et relevé d’essai | les contrôles d’étanchéité, de purge, de régulation et de visibilité réussissent |
Festo décrit ses filtres-régulateurs MS comme utilisant des corps en aluminium moulé sous pression avec des cuves métalliques ou en polycarbonate en option et plusieurs systèmes de purge. C’est un rappel utile : consignez toutes les options et pas seulement la cuve visible (filtres-régulateurs MS Festo, 2026).
Que doit contenir la RFQ et la checklist d’acceptation ?
Une RFQ utile permet au fournisseur d’identifier l’ensemble de cuve exact et d’en déclarer les limites par écrit. Elle doit séparer les faits des préférences : « doit résister au nettoyant X à 3 % et 45 °C » est une exigence d’application, tandis que « préférer une cuve transparente » est une préférence de visibilité qui peut être modifiée si elle entre en conflit avec la sécurité ou la compatibilité.
Indiquez :
- la référence FRL complète, le type de module, la taille d’orifice et la révision ;
- les pressions d’entrée maximale et minimale, pas seulement la consigne du régulateur ;
- la plage de température du fluide et de l’ambiance, y compris le nettoyage et l’arrêt ;
- le lubrifiant du compresseur et tout fluide ignifuge utilisé en amont ;
- les contaminants attendus dans le condensat ;
- les noms des produits chimiques externes, leurs concentrations et les modes d’exposition ;
- les conditions d’UV, de choc, de vibration, de lavage et de corrosion ;
- la fonction de purge et le raccord d’évacuation requis ;
- l’inspection visuelle ou l’indication électronique de niveau requise ;
- les exigences réglementaires, client, salle propre ou zone alimentaire ;
- le kit de cuve, les joints, le protecteur, la purge et la quantité de pièces de rechange souhaités.
À la réception, comparez la liste de colisage et les marquages des pièces avec la commande approuvée. Inspectez le dispositif de visualisation, le joint, la purge, le protecteur et l’interface de retenue. Installez selon les instructions du fabricant, puis consignez la restauration de l’isolement, l’essai d’étanchéité, le fonctionnement de la purge, la réaction du régulateur et l’accès d’inspection.
Le choix de la purge peut modifier le comportement de maintenance et le kit de cuve. Le guide des purges manuelles ou semi-automatiques traite cette décision. Si le procédé exige l’élimination des aérosols d’huile et pas seulement la séparation des liquides en vrac, utilisez le guide des filtres coalescents pour définir la chaîne complète de traitement.
FAQ sur les matériaux de cuve FRL : que doivent demander les acheteurs ?
La réponse récurrente consiste à utiliser les données du produit exact plutôt qu’une règle universelle sur les matériaux. Des corps de cuve portant le même nom général de matériau peuvent avoir une géométrie, des systèmes de retenue, des protecteurs, des composants de visualisation, des purges, des joints, des revêtements et des limites testées différents.
50 °C est-il une limite supérieure universelle pour les cuves FRL en polycarbonate ?
Non. Parker publie 52 °C pour les configurations en polycarbonate des exemples P31 et 05E, tandis qu’un produit Festo à cuve Makrolon est donné pour 60 °C. Ce sont des valeurs propres à chaque produit. Utilisez la fiche technique du fabricant, de la série, de la cuve, du protecteur, de la purge et des conditions de fonctionnement exacts.
Les cuves FRL métalliques sont-elles sûres avec tous les solvants, acides ou nettoyants alcalins ?
Non. Parker déconseille explicitement ses cuves métalliques avec les acides ou bases forts et dans les atmosphères chargées en sel. La compatibilité dépend de l’alliage, du revêtement, du dispositif de visualisation, des joints, de la purge, de la concentration, de la température et du temps d’exposition indiqués. Obtenez une recommandation écrite pour le produit chimique réel.
Une cuve métallique supprime-t-elle le besoin d’un protecteur ?
Pas automatiquement. Les exigences de protection appartiennent à la conception du produit et à l’évaluation des risques de l’installation. Un protecteur peut protéger le dispositif de visualisation, la purge, la zone de retenue ou les composants voisins autant que le corps de cuve. Suivez la configuration exacte du fabricant et ne retirez pas la protection fournie.
Une cuve métallique de remplacement peut-elle réutiliser la purge et les joints existants ?
Uniquement si le kit approuvé par le fabricant et ses instructions l’autorisent. Une option à cuve métallique peut utiliser des joints, pièces de purge, composants de visualisation ou éléments de retenue différents. Commandez selon le numéro du kit complet et confirmez si les joints consommables sont fournis ou doivent être commandés séparément.
Comment les opérateurs peuvent-ils inspecter le condensat lorsque la cuve est opaque ?
Utilisez l’indicateur de niveau, l’indicateur visuel, le capteur, le contrôle du fonctionnement de la purge ou la méthode d’inspection sûre planifiée approuvée pour l’unité. Définissez une limite de réaction avant la mise en service. Une petite fenêtre doit rester propre, visible et chimiquement compatible ; une cuve opaque ne doit pas devenir une raison d’arrêter le contrôle du condensat.
