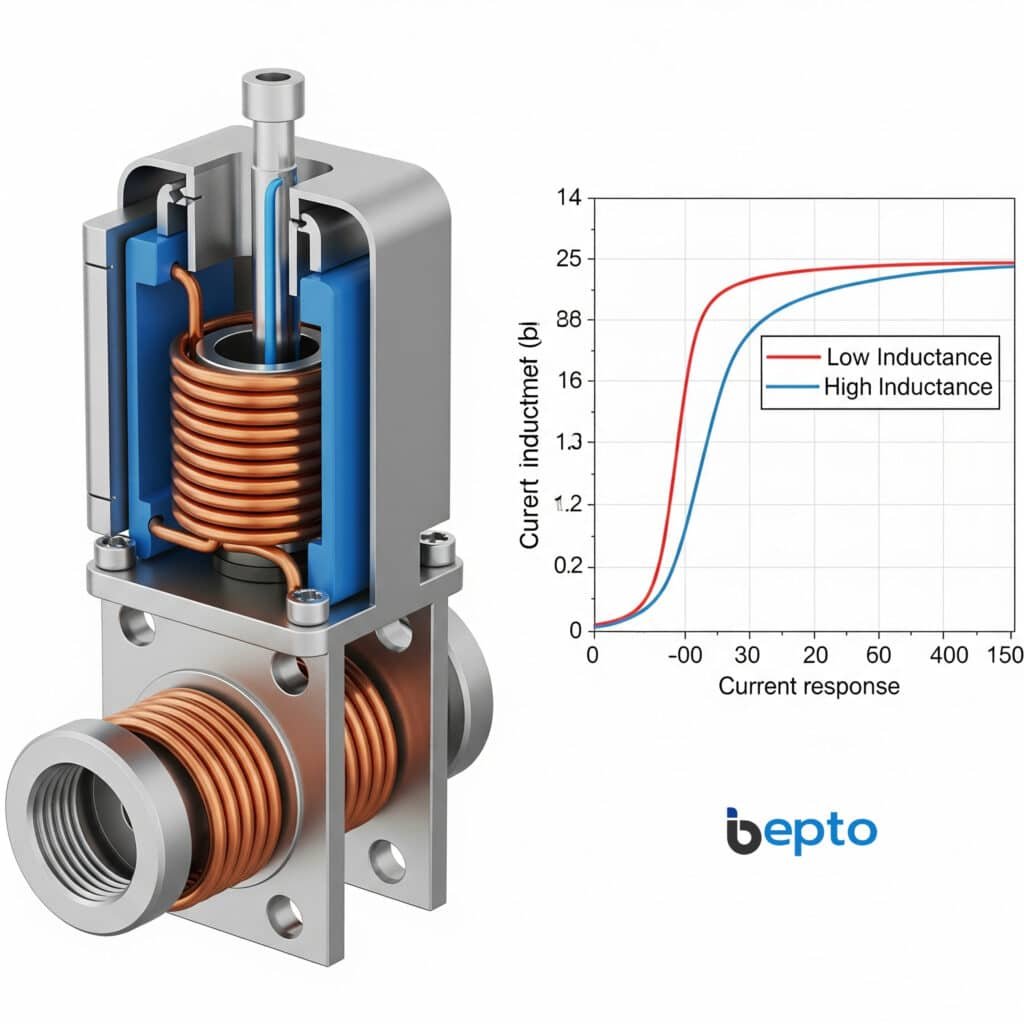

Quando la linea di produzione rallenta improvvisamente a causa della lentezza delle elettrovalvole, ogni millisecondo conta per il risultato finale. La colpa dei ritardi nelle risposte pneumatiche risiede spesso in una proprietà elettrica fondamentale che molti ingegneri trascurano. L'induttanza della bobina determina direttamente il tempo di risposta del solenoide, controllando la velocità con cui la corrente può accumularsi o diminuire nella bobina elettromagnetica: un'induttanza più elevata determina tempi di risposta più lenti a causa della maggiore resistenza alle variazioni di corrente.
Il mese scorso ho lavorato con un produttore di attrezzature per l'imballaggio del Michigan, la cui velocità di produzione è diminuita di 15% nel giro di una notte, e la causa principale risaliva proprio a questo problema di temporizzazione delle valvole solenoidi.
Indice dei contenuti
- Che cos'è l'induttanza della bobina e perché è importante?
- In che modo l'induttanza crea ritardi di risposta?
- Quali fattori controllano l'induttanza della bobina del solenoide?
- Come si può ottimizzare il tempo di risposta dei sistemi?
Che cos'è l'induttanza della bobina e perché è importante?
La comprensione dell'induttanza è fondamentale per ottimizzare le prestazioni del sistema pneumatico. 🔧
L'induttanza della bobina è la proprietà elettromagnetica che si oppone alle variazioni del flusso di corrente, misurata in henries (H), e influisce direttamente sulla velocità con cui le elettrovalvole possono passare dalla posizione aperta a quella chiusa.
La fisica del funzionamento dei solenoidi
Quando la tensione viene applicata alla bobina di un solenoide, l'induttanza impedisce il flusso istantaneo di corrente. Si crea così un ritardo regolato dal parametro Costante di tempo L/R1dove L rappresenta l'induttanza e R la resistenza. Un'induttanza maggiore comporta ritardi più lunghi.
Impatto sulla produzione nel mondo reale
Ricordo di aver lavorato con Tom, un ingegnere della manutenzione di uno stabilimento di ricambi per auto in Ohio. La sua linea di assemblaggio registrava tempi di ciclo incoerenti e scoprimmo che i solenoidi di ricambio ad alta induttanza aggiungevano 50-100 millisecondi a ogni ciclo operativo. Su migliaia di cicli giornalieri, questo si traduceva in significative perdite di produzione.

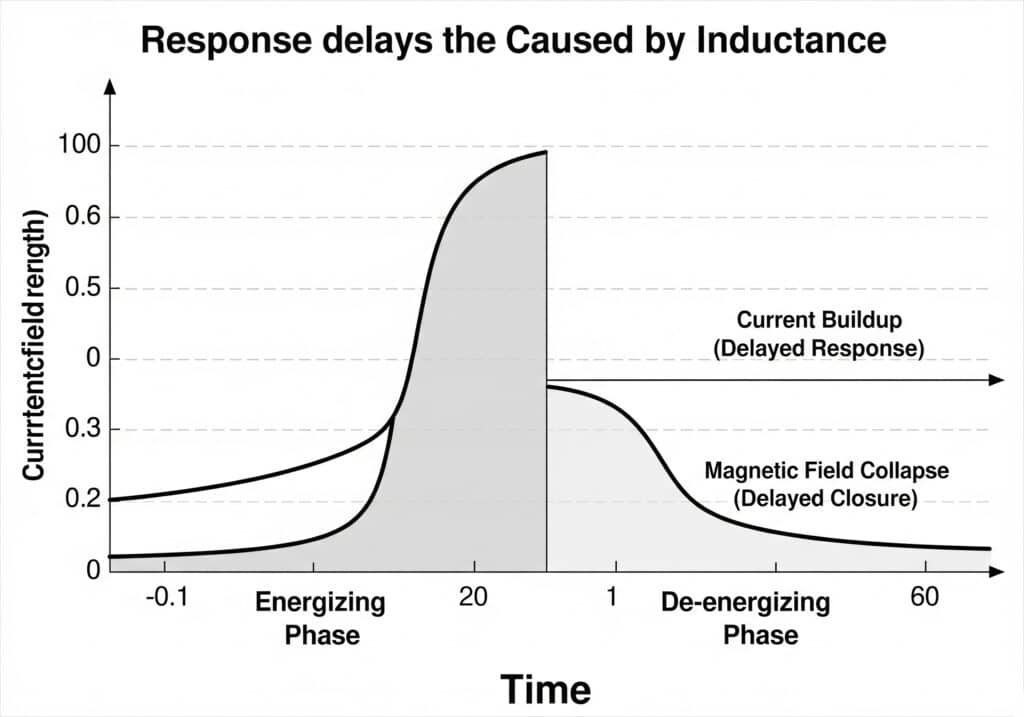

In che modo l'induttanza crea ritardi di risposta?
La relazione tra induttanza e temporizzazione influisce su ogni aspetto del funzionamento della valvola.
L'induttanza crea ritardi di risposta a causa dell'inerzia elettromagnetica: quando si eccita, la corrente si accumula in modo esponenziale anziché istantaneo e quando si diseccita, il collasso del campo magnetico richiede tempo, impedendo la chiusura immediata della valvola.
Tempo di risposta energizzante
Durante l'attivazione della valvola, la corrente deve raggiungere circa 63% del suo valore di stato stazionario prima che si sviluppi una forza magnetica sufficiente. La formula della costante di tempo (τ = L/R) determina questo ritardo:
| Induttanza (mH) | Resistenza (Ω) | Costante di tempo (ms) | Impatto della risposta |
|---|---|---|---|
| 50 | 10 | 5 | Risposta rapida |
| 150 | 10 | 15 | Ritardo moderato |
| 300 | 10 | 30 | Ritardo significativo |
Tempo di risposta alla diseccitazione
Quando si toglie l'alimentazione, il campo magnetico non collassa istantaneamente. Retro-EMF2 (forza elettromotrice) generata dal collasso del campo mantiene il flusso di corrente, ritardando la chiusura della valvola. Ecco perché molti solenoidi includono diodi flyback3 o soppressori di sovratensione.

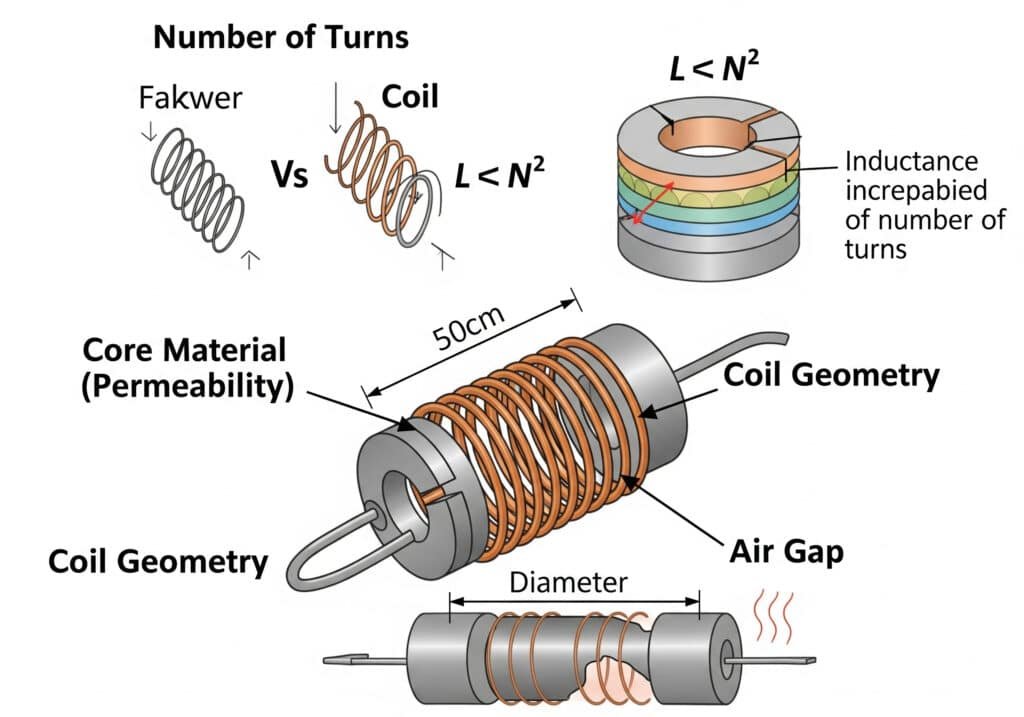

Quali fattori controllano l'induttanza della bobina del solenoide?
Diversi parametri di progettazione influenzano i livelli di induttanza nei solenoidi pneumatici.
L'induttanza della bobina del solenoide è determinata dal numero di spire del filo, dal materiale del nucleo e dal numero di giri del filo. permeabilità4Il numero di spire ha l'impatto maggiore, poiché l'induttanza aumenta con il quadrato delle spire.
Fattori primari di progettazione
Giri e configurazione dei fili
- Conteggio dei turni: Induttanza ∝ N² (giri al quadrato)
- Calibro del filo: Influenza la resistenza, influenzando la costante di tempo
- Disposizione degli strati: Un singolo strato o più strati hanno un impatto sulla distribuzione del campo
Proprietà del materiale del nucleo
I diversi materiali del nucleo influiscono notevolmente sull'induttanza:
| Materiale del nucleo | Permeabilità relativa | Impatto dell'induttanza |
|---|---|---|
| Aria | 1 | Linea di base |
| Ferrite | 1000-3000 | Molto alto |
| Acciaio al silicio | 4000-8000 | Estremamente alto |
| Ferro laminato | 200-5000 | Variabile |
Considerazioni geometriche
Le dimensioni fisiche del moving coil influenzano direttamente l'induttanza. Le bobine più lunghe con diametri ridotti presentano in genere un'induttanza più elevata, mentre le configurazioni più corte e più larghe la riducono.
Come si può ottimizzare il tempo di risposta dei sistemi?
Esistono strategie pratiche per ridurre al minimo i ritardi dovuti all'induttanza nelle applicazioni pneumatiche.
È possibile ottimizzare il tempo di risposta dei solenoidi scegliendo valvole a bassa induttanza, implementando circuiti di pilotaggio elettronici con boost di corrente, utilizzando valvole pilota ad azione rapida o passando alle soluzioni di solenoidi a risposta rapida di Bepto, appositamente progettate per applicazioni ad alta velocità.
Soluzioni elettroniche
Circuiti di amplificazione della corrente
La moderna elettronica di azionamento è in grado di superare le limitazioni dell'induttanza:
- Driver di picco e di mantenimento5: Fornisce una corrente iniziale elevata, poi si riduce al livello di mantenimento
- Controllo PWM: Mantiene una forza magnetica costante riducendo il calore
- Circuiti a diodi flyback: Accelerare il collasso del campo magnetico durante la diseccitazione
Strategie di ottimizzazione meccanica
Criteri di selezione delle valvole
Quando si specificano le elettrovalvole per le applicazioni critiche dal punto di vista del tempo, è bene tenerne conto:
- Specifiche della bobina: Induttanza nominale inferiore
- Valutazione del tempo di risposta: Velocità di commutazione specificate dal produttore
- Configurazioni della valvola pilota: Le valvole pilota più piccole rispondono più velocemente
- Meccanismi di ritorno a molla: Assistono la chiusura durante la diseccitazione
Il nostro vantaggio Bepto 🚀
Bepto ha progettato le proprie elettrovalvole di ricambio con caratteristiche di induttanza ottimizzate. I nostri sistemi di cilindri senza stelo incorporano solenoidi a risposta rapida che eguagliano o superano le prestazioni degli OEM, riducendo i costi fino a 40%.
Di recente ho aiutato Sarah, che gestisce un'azienda di macchinari tessili nella Carolina del Nord. Le sue apparecchiature importate utilizzavano costosi solenoidi europei con tempi di risposta di 25ms. Le nostre alternative Bepto hanno ottenuto una risposta di 15 ms con un costo inferiore di 60%, consentendole di aumentare la velocità di produzione e di migliorare la redditività.
Conclusione
L'induttanza della bobina controlla fondamentalmente il tempo di risposta del solenoide attraverso i principi elettromagnetici, ma la comprensione di queste relazioni consente di ottimizzare i sistemi pneumatici per ottenere la massima efficienza e velocità. ⚡
Domande frequenti sul tempo di risposta del solenoide
D: Qual è il tempo di risposta più rapido per i solenoidi pneumatici?
I tempi di risposta inferiori a 10 millisecondi sono considerati rapidi per la maggior parte delle applicazioni industriali. Tuttavia, i requisiti specifici dipendono dalle esigenze del processo e dalla frequenza dei cicli.
D: È possibile ridurre l'induttanza modificando i solenoidi esistenti?
In genere no: l'induttanza è determinata dai parametri fondamentali di progettazione della bobina. La sostituzione con alternative a bassa induttanza appositamente progettate è più pratica e affidabile.
D: In che modo la temperatura influisce sull'induttanza del solenoide e sul tempo di risposta?
Le temperature più elevate aumentano la resistenza della bobina e riducono leggermente l'induttanza. L'effetto netto migliora in genere il tempo di risposta, ma il calore eccessivo può danneggiare l'isolamento e ridurre la durata della valvola.
D: I solenoidi pneumatici rispondono più velocemente di quelli idraulici?
Sì, i solenoidi pneumatici in genere rispondono più rapidamente perché l'aria compressa è meno viscosa del fluido idraulico. Tuttavia, gli effetti dell'induttanza rimangono invariati indipendentemente dal fluido controllato.
D: Qual è la relazione tra il consumo di energia del solenoide e il tempo di risposta?
I solenoidi di maggiore potenza possono superare più velocemente l'induttanza, ma questo aumenta la generazione di calore e i costi energetici. Il design ottimale bilancia la velocità di risposta con l'efficienza e la durata.
-
Spiega tecnicamente la costante di tempo L/R in un circuito RL e come regola l'aumento di corrente. ↩
-
Imparate la fisica che sta alla base del Back EMF (forza elettromotrice) e come si genera quando una bobina viene diseccitata. ↩
-
Vedere lo schema del circuito e la spiegazione di come un diodo flyback dissipa in modo sicuro l'energia da un induttore. ↩
-
Esplorate il concetto di permeabilità magnetica nella scienza dei materiali e consultate una tabella di valori per i materiali più comuni. ↩
-
Scoprite come i circuiti driver peak-and-hold utilizzano un profilo di corrente a due stadi per ottenere una risposta rapida dell'attuatore. ↩
