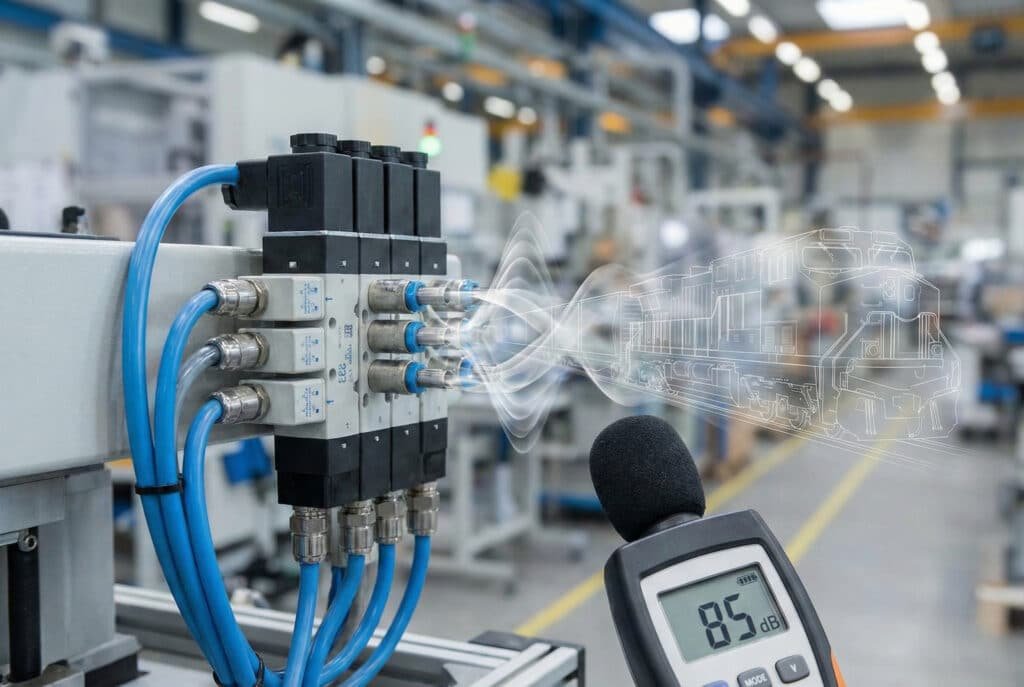

Vai esat kādreiz domājuši, kāpēc jūsu pneimatiskie vārsti darbības laikā skan kā kravas vilciens? 🚂 Pneimatisko vārstu akustiskā signatūra nav tikai kaitinošs troksnis — tā ir sarežģīta fizikas parādība, kas var norādīt uz darbības problēmām, nepieciešamību veikt apkopi un pat drošības problēmām jūsu rūpnieciskajās sistēmās.
Pneimatiskā vārsta akustisko signālu galvenokārt rada traucēta gaisa plūsma1, spiediena starpības un mehāniskās vibrācijas pārslēgšanas darbību laikā, parasti radot trokšņa līmeni 70–90 dB atkarībā no vārsta izmēra, spiediena un plūsmas ātruma.
Kā Čaks, mūsu pārdošanas direktors uzņēmumā Bepto Pneumatics, esmu strādājis ar neskaitāmiem inženieriem, piemēram, Deividu no Mičiganas, kurš mums izmisīgi zvanīja, jo viņa ražošanas līnijas vārstu troksnis pēkšņi divkāršojās vienā naktī — tas bija skaidrs rādītājs, ka ar viņa pneimatisko sistēmu kaut kas ir nopietni nepareizi. 🔧
Satura rādītājs
- Kas izraisa pneimatisko vārstu trokšņu rašanos?
- Kā spiediena starpība ietekmē vārsta akustiku?
- Kāpēc daži pneimatiskie vārsti skan skaļāk nekā citi?
- Vai vārsta troksnis var liecināt par sistēmas problēmām?
Kas izraisa pneimatisko vārstu trokšņu rašanos?
Lai izprastu vārstu akustiku, vispirms jāapzinās galvenie trokšņa avoti pneimatiskajā sistēmā.
Pneimatisko vārstu troksnis rodas no trim galvenajiem avotiem: turbulenta gaisa plūsma caur ierobežojumiem, spiediena viļņu izplatīšanās un mehāniskas vibrācijas no kustīgiem vārstu komponentiem darbības ciklu laikā.
Primārie trokšņa avoti
Vārsta trokšņa fizika ietver vairākas savstarpēji saistītas parādības:
| Trokšņa avots | Frekvenču diapazons | Tipisks dB līmenis | Galvenais cēlonis |
|---|---|---|---|
| Turbulenta plūsma | 100–1000 Hz | 75–85 dB | Gaisa ātrums caur ierobežojumiem |
| Spiediena viļņi | 50–500 Hz | 70–80 dB | Straujas spiediena izmaiņas |
| Mehāniskā vibrācija | 20–200 Hz | 65–75 dB | Vārstu detaļu pārvietošana |
Plūsmas izraisīta turbulence
Kad saspiests gaiss plūst caur vārsta iekšējiem kanāliem, tas rada turbulentus virpuļus un vērpes. Šie plūsmas traucējumi rada platjoslas troksni, kas eksponenciāli palielinās līdz ar plūsmas ātrumu. Šī sakarība atbilst akustiskā jaudas likums2: P ∝ V^6, kur akustiskā jauda ir proporcionāla ātrumam sestajā pakāpē.
Atceros, kā strādāju kopā ar Sāru, apkopes inženieri no Teksasas automobiļu rūpnīcas, kura bija neizpratnē par pārmērīgo troksni, ko radīja viņas pneimatiskie vārsti. Pēc sistēmas analīzes mēs atklājām, ka pārāk lielie vārsti radīja nevajadzīgu turbulenci — pārejot uz atbilstoša izmēra Bepto vārstiem, trokšņa līmenis samazinājās par 15 dB! 🎯
Kā spiediena starpība ietekmē vārsta akustiku?
Spiediena starpības vārstu sēdekļos rada trokšņa rašanos pneimatiskajās sistēmās.
Augstāks spiediena starpības eksponenciāli palielina akustisko jaudu, katrs 10 PSI spiediena starpības pieaugums parasti pievieno 3-5 dB kopējam vārsta trokšņa līmenim.
Spiediena viļņu dinamika
Kad vārsts strauji atveras vai aizveras, tas rada spiediena viļņus, kas izplatās pa pneimatisko sistēmu. Šie viļņi atspoguļojas sistēmas robežās, radot stāvviļņu modeļi3 kas var pastiprināt noteiktas frekvences.
Kritiskais spiediena koeficients
Portāls kritiskā spiediena attiecība4 (aptuveni 0,53 gaisam) nosaka, vai plūsma caur vārstu ir aizsprostota. Kad augšupstraumes spiediens pārsniedz šo attiecību pret lejupstraumes spiedienu, rodas skaņas plūsmas apstākļi, kas ievērojami palielina trokšņa veidošanos.
Kāpēc daži pneimatiskie vārsti skan skaļāk nekā citi?
Vārsta konstrukcija, izmērs un darbības apstākļi ietekmē akustisko signatūru atšķirības dažādos pneimatiskajos vārstos.
Vārsta trokšņa līmenis atšķiras atkarībā no iekšējās ģeometrijas, sēdekļa konstrukcijas, plūsmas koeficients (Cv)5, darba spiediens un pārslēgšanās ātrums — lielāki vārsti un augstāks spiediens parasti rada lielāku akustisko enerģiju.
Trokšņa ietekmējošie dizaina faktori
Dažādiem vārstu tipiem ir atšķirīgas akustiskās īpašības:
- Lodveida vārsti: Asas trokšņa pīķi pārslēgšanās laikā
- Tauriņu vārsti: Nepārtraukts turbulences troksnis
- Adatu vārsti: Augstas frekvences svilpjošas skaņas
- Elektromagnētiskie vārsti: Elektromagnētiskais komutācijas troksnis un plūsmas troksnis
Materiālu un konstrukcijas ietekme
Vārsta korpusa materiāli ietekmē trokšņa pārraidi un rezonansi. Tērauda korpusi mēdz pastiprināt mehāniskās vibrācijas, bet kompozītmateriāli var slāpēt akustisko pārraidi.
Vai vārsta troksnis var liecināt par sistēmas problēmām?
Pneimatisko vārstu akustiskā uzraudzība sniedz vērtīgu diagnostisko informāciju par sistēmas stāvokli un darbību.
Izmaiņas vārstu akustiskajās pazīmēs bieži norāda uz tādu problēmu rašanos kā sēdekļa nodilums, piesārņojuma uzkrāšanās, spiediena nestabilitāte vai detaļu nogurums, pirms tās izraisa sistēmas darbības traucējumus.
Diagnostikas lietojumprogrammas
Pieredzējuši tehniķi var identificēt konkrētas problēmas, veicot akustisko analīzi:
- Palielināts platjoslas troksnis: Sēdekļa nodilums vai bojājums
- Jaunas harmoniskās frekvences: Mehāniska vaļīgums
- Svilpes skaņas: Iekšēja noplūde
- Klikšķi vai čatēšana: Nepietiekams vadības spiediens
Bepto Pneumatics mēs esam palīdzējuši klientiem ieviest akustiskās uzraudzības programmas, kas, savlaicīgi atklājot problēmas, samazina neplānotos dīkstāves laikus līdz pat 40%. 📊
Secinājums
Pneimatisko vārstu akustiskās īpašības izpratne ļauj inženieriem optimizēt sistēmas darbību, prognozēt nepieciešamo apkopi un nodrošināt uzticamu darbību visās rūpnieciskajās lietojumprogrammās.
FAQ par pneimatisko vārstu trokšņu rašanos
J: Kāds ir normālais trokšņu līmenis pneimatiskajiem vārstiem?
Lielākā daļa rūpniecisko pneimatisko vārstu darbojas 70–90 dB diapazonā atkarībā no izmēra un spiediena. Līmenis virs 95 dB var liecināt par problēmām, kas jāizmeklē.
J: Vai vārsta troksni var samazināt, neietekmējot veiktspēju?
Jā, izmantojot pareizu izmēru izvēli, spiediena regulēšanu, plūsmas ierobežotājus un akustiskos apvalkus. Mūsu Bepto vārsti ir aprīkoti ar trokšņa samazināšanas funkcijām, vienlaikus saglabājot pilnīgas darbības specifikācijas.
J: Cik bieži jākontrolē vārstu akustika?
Ik mēneša akustiskās pārbaudes ikdienas apkopes laikā palīdz identificēt attīstības problēmas. Kritiskām lietojumprogrammām var būt noderīgas nepārtrauktas akustiskās uzraudzības sistēmas.
J: Vai pneimatisko vārstu klusinātāji patiešām darbojas?
Kvalitatīvi izplūdes trokšņa slāpētāji var samazināt izplūdes troksni par 15–25 dB, lai gan tie var nedaudz samazināt plūsmas jaudu. Kompromiss parasti ir tā vērts trokšņa jutīgā vidē.
J: Kas izraisa pēkšņas izmaiņas vārstu trokšņu raksturā?
Pēkšņas akustiskas izmaiņas parasti norāda uz piesārņojumu, nodilumu, spiediena svārstībām vai komponentu bojājumiem, kas prasa tūlītēju rīcību, lai novērstu sistēmas darbības traucējumus.
-
Uzziniet vairāk par šķidruma dinamikas fiziku un to, kā pneimatiskajās sistēmās rodas turbulence. ↩
-
Izpēti aeroakustikas matemātiskos principus un saistību starp plūsmas ātrumu un skaņas rašanos. ↩
-
Izpratne par viļņu interferences fiziku un to, kā rezonanse pastiprina skaņas frekvences. ↩
-
Lasiet tehnisko pārskatu par plūsmas aizsprostojuma apstākļiem un to, kā spiediena attiecība nosaka gaisa ātruma ierobežojumus. ↩
-
Iepazīstieties ar detalizētu rokasgrāmatu par vārstu izmēru noteikšanu un plūsmas koeficientu definīcijām šķidrumu mehānikā. ↩
