Высокоскоростной или стандартный пневмоцилиндр: как выбрать

Стандартного пневмоцилиндра достаточно, если конкретная серия обеспечивает требуемое время хода и усилие при динамическом давлении. Кроме того, должны соблюдаться предел демпфирования и допустимый продолжительный режим работы. Выбирайте высокоскоростное исполнение только тогда, когда данные производителя показывают, что стандартная модель не проходит одну из этих проверок, а специальное исполнение обеспечивает недостающую характеристику.

Универсальной скорости, выше которой любой стандартный цилиндр становится непригодным, не существует: результат зависит от конструкции изделия, диаметра поршня и хода. Важны также движущаяся масса, ограничения воздушного тракта и способ торможения; картину дополняют крепление и профиль цикла. Поэтому обозначение «высокоскоростной» становится полезным лишь после того, как все эти параметры определены.

Ключевые выводы

SMC указывает скорость 1 500 mm/s для одного стандартного цилиндра и диапазон от 1 000 до 1 500 mm/s для одной высокоскоростной серии.

Сравнивайте точные каталожные пределы, а не условные диапазоны скорости.

Проверяйте динамическое давление и энергию при входе в зону демпфирования отдельно.

Быстрый цилиндр не компенсирует недостаточную пропускную способность клапана или трубки.

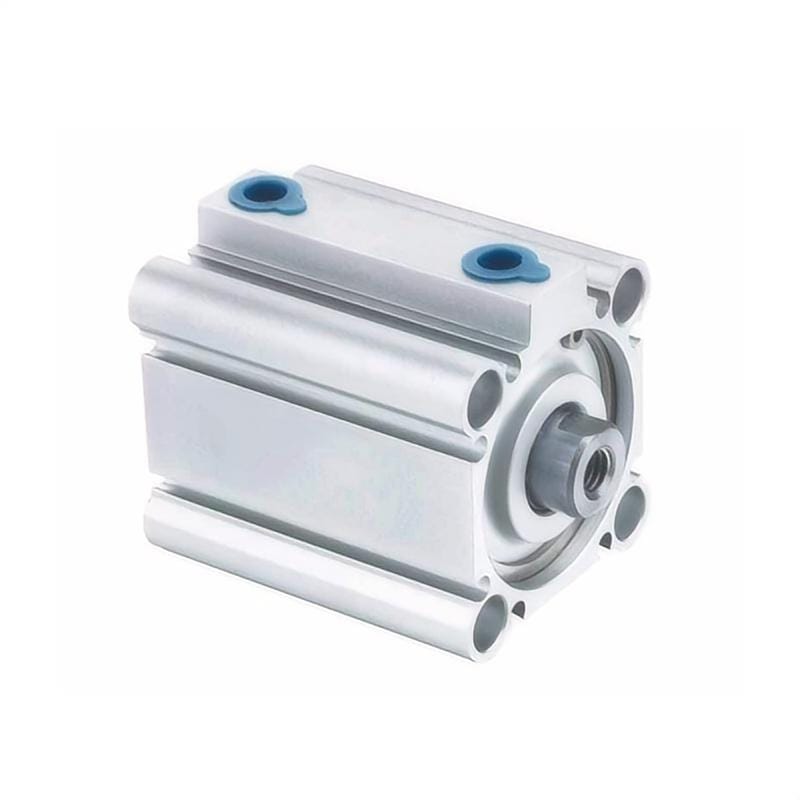

Компактный пневмоцилиндр серии CQ2 с коротким корпусом, двумя воздушными портами и встроенными пазами для датчиков.

Показанный выше компактный цилиндр — лишь один из возможных вариантов исполнения привода. По внешнему виду нельзя определить его скоростной класс. Прежде чем относить любой компактный цилиндр, ISO-цилиндр профильного исполнения или цилиндр с направляющими к высокоскоростным конструкциям, проверьте полный код модели и ограничения конкретного применения.

Существует ли универсальный порог скорости для высокоскоростных пневмоцилиндров?

Опубликованные каталоги не устанавливают универсального порога скорости, отделяющего стандартные пневмоцилиндры от высокоскоростных моделей. Для стандартного цилиндра одностороннего действия C85 компания SMC указывает диапазон от 50 mm/s до 1,5 m/s. Высокоскоростное исполнение CXS достигает 1,5 m/s при малых диаметрах поршня и 1,0 m/s при диаметрах 25 и 32 mm (SMC C85; SMC CXS-XB19, дата обращения: 2026 год).

Модель SMC CXS2 показывает, почему важно и относительное улучшение. Заявленная максимальная скорость поршня составляет 800 mm/s; по данным SMC, это в 2,6 раза выше, чем у предыдущей модели. Хотя значение ниже 1,5 m/s, оно всё равно представляет существенное увеличение скорости для конкретного изделия (SMC CXS2, дата обращения: 2026 год).

Пример производителя	Описание изделия	Опубликованные данные о скорости поршня	Что подтверждают данные
SMC C85	Стандартный цилиндр одностороннего действия	От 50 до 1 500 mm/s	Стандартное изделие может достигать 1,5 m/s
SMC CXS-XB19	Высокоскоростное двухштоковое исполнение, диаметры от 6 до 20 mm	От 30 до 1 500 mm/s	Специальное исполнение нужно проверять для точного диаметра
SMC CXS-XB19	Высокоскоростное двухштоковое исполнение, диаметры 25 и 32 mm	От 30 до 1 000 mm/s	Маркировка «высокоскоростной» не гарантирует 3 m/s
SMC CXS2	Двухштоковый цилиндр, позиционируемый как более скоростная усовершенствованная модель	До 800 mm/s	Относительное улучшение может быть значимым и ниже 1 m/s

Обозначение скорости всегда относительно. Обычно оно сравнивает одну конструкцию с другим изделием или диапазоном применения, но не заменяет данные по подбору конкретной модели. Два цилиндра с одинаковой номинальной скоростью могут создавать разные риски из-за различий в диаметре поршня, ходе, движущейся массе, креплении, геометрии демпфирования и внутренних проходных сечениях. Даже два диаметра в одной серии могут иметь разные опубликованные пределы. Рассматривайте обозначение как повод открыть каталог, а не как разрешение на применение. Фактический выбор по-прежнему зависит от диаграммы «масса–скорость», допустимой кинетической энергии, нагрузки на подшипники, способа демпфирования и условий испытаний производителя для полного кода модели. Опубликованные пределы скорости также не доказывают, что установленные выше по потоку клапаны и трубки обеспечат требуемое время движения или что поршень безопасно рассеет энергию в конце хода. Эти проверки остаются самостоятельными и при выборе, и при производственной валидации.

Четыре независимые проверки при выборе стандартного или высокоскоростного цилиндра

Обоснованное решение требует четырёх независимых проверок: времени движения, динамического усилия, тормозной способности и продолжительного режима работы. Parker предупреждает, что скорость поршня при входе в зону демпфирования может быть примерно на 50% выше средней скорости хода, поэтому одно среднее значение скорости не подтверждает прохождение всех четырёх проверок (Parker P1F, дата обращения: 2026 год).

Выполняйте проверки в следующем порядке:

Движение: обеспечиваются ли заданные времена хода в обоих направлениях?
Усилие: сохраняется ли достаточное усилие при минимальном динамическом давлении, измеренном во время движения нагрузки?
Торможение: способен ли встроенный демпфер или внешний амортизатор поглотить энергию движущейся массы при скорости входа в зону демпфирования?
Режим работы: выполняйте предусмотренную производственную последовательность достаточно долго, чтобы выявить изменения восстановления давления, температуры, утечки и поведения в конце хода, а не одобряйте цилиндр по нескольким отдельным перемещениям.

Прохождение проверки движения не означает прохождения проверки торможения. Слабо нагруженный цилиндр может двигаться быстро, но ударяться о крышку, если демпфер работает вне допустимого диапазона массы и скорости. Возможна и обратная ситуация: демпфирования достаточно, но клапан малого размера не позволяет выдержать требуемое время хода.

Может ли стандартный цилиндр обеспечить требуемое время хода?

Скорость цилиндра нельзя надёжно предсказать только по диаметру поршня и давлению. AutomationDirect отмечает, что потери в трубопроводах, фитингах, клапанах и портах затрудняют оценку скорости; с ростом скорости эти потери увеличиваются, поэтому может потребоваться испытать несколько сочетаний компонентов (AutomationDirect, дата обращения: 2026 год).

Сначала определите требуемую среднюю скорость в одном направлении:

v_{\mathrm{avg}} = \frac{L}{t_{\mathrm{move}}}

Здесь $v_{\mathrm{avg}}$ — средняя скорость поршня, $L$ — длина хода в одном направлении, а $t_{\mathrm{move}}$ — допустимое время перемещения в этом направлении. Не используйте полное время машинного цикла, если оно включает задержку клапана, выдержку, технологическую операцию и движение в противоположном направлении.

Проверьте весь воздушный тракт:

зафиксируйте минимальное давление на выходе регулятора на всём протяжении выдвижения и втягивания, включая одновременное потребление воздуха соседними приводами;
измерьте динамическое давление в активном порту цилиндра;
измерьте противодавление в выпускном порту цилиндра;
проверьте данные о расходе клапана при ожидаемом отношении давлений;
измерьте внутренний диаметр трубки и полную длину трассы в обоих направлениях, а не только номинальный присоединительный размер, указанный на фитинге;
учтите фитинги, регуляторы расхода, коллекторы и глушители выхлопа;
проверьте восстановление давления перед следующим одновременным потреблением.

Если расчётный расход достаточен, но давление в порту падает, другая маркировка цилиндра не устранит ограничение. Для предварительной оценки используйте калькулятор требуемого расхода цилиндра. Затем результат необходимо подтвердить динамическими измерениями на установленном контуре; отдельный контрольный перечень для спецификации высокоскоростного цилиндра охватывает полный процесс запроса коммерческого предложения и приёмочных испытаний.

Недостаточная скорость — прежде всего признак проблемы системы, а уже затем повод делать вывод о цилиндре. По одной кривой давления в питающем коллекторе нельзя найти ограничение: активной полости всё ещё может не хватать воздуха, а в выпускной полости может сохраняться противодавление. Измеряйте давление в обоих портах цилиндра во время движения и сопоставляйте временные данные с командой клапана и сигналом положения. Это позволяет отличить задержку срабатывания клапана от заполнения полости, ограниченного выхлопа и механического страгивания. Одобряйте замену привода только тогда, когда данные указывают, что причиной несоответствия стали внутренние проходные сечения цилиндра или предел его номинальных характеристик. Если причина в клапане, трубке, глушителе или восстановлении давления в сети, исправляйте непосредственно этот элемент.

Может ли встроенный демпфер остановить движущуюся массу?

Parker прямо указывает, что скорость при входе в зону демпфирования обычно примерно на 50% выше средней скорости поршня, и предписывает выполнять подбор по данным о движущейся массе и допустимой скорости входа. Поэтому тормозную способность необходимо одобрять отдельно от каталожной скорости перемещения (Parker P1F, дата обращения: 2026 год).

Минимальная кинетическая энергия рассчитывается по формуле:

E_k = \frac{1}{2} m v_c^2

Здесь $E_k$ — кинетическая энергия при входе в зону демпфирования, $m$ — полная движущаяся масса, связанная с цилиндром, а $v_c$ — скорость входа в зону демпфирования. Учитывайте оснастку, переходники, направляемые каретки и изделие. Значение $v_c$ получайте из измерений, проверенной модели движения или одобренного производителем метода подбора.

Скорость влияет на энергию квадратично. При неизменной массе:

\frac{E_{k,2}}{E_{k,1}} = \left(\frac{v_2}{v_1}\right)^2

Удвоение скорости входа увеличивает кинетическую энергию в четыре раза. Это физическое соотношение, но не номинальная характеристика цилиндра. Сжатый воздух может продолжать совершать работу, когда поршень уже вошёл в зону демпфирования, а внешняя вертикальная нагрузка способна добавлять или отнимать энергию. Сравнивайте полный результат с точной диаграммой демпфирования или методом расчёта допустимой энергии.

ИнструментПодбор цилиндраКалькулятор энергии демпфирования цилиндраОцените кинетическую энергию движущейся массы и энергию привода в конце хода, прежде чем сравнивать результат с точным пределом цилиндра или амортизатора.Энергия демпфирования = (0,5 × Масса × Скорость² + Работа привода + Работа силы тяжести) × Коэффициент запасаДвижущаяся массаСкорость удараПриводное усилиеХод демпфированияОткрыть калькулятор

Если внутреннего демпфирования недостаточно, решение не обязательно заключается в замене цилиндра. Возможны снижение скорости входа или движущейся массы, изменение профиля движения и применение подходящего исполнения цилиндра с повышенной энергоёмкостью. В остальных случаях можно установить внешний амортизатор; подберите его по энергии за один ход и за час, а затем обратитесь к руководству по усилию в конце хода, поскольку среднее тормозное усилие не равно пиковому ударному усилию.

Когда высокоскоростная конструкция действительно даёт дополнительные возможности?

В высокоскоростном исполнении SMC CXS-XB19 увеличено проходное отверстие порта цилиндра, а допустимая кинетическая энергия заявлена примерно в четыре раза выше, чем у стандартного исполнения. Это измеримые улучшения конкретного изделия, в отличие от общего утверждения, будто любой высокоскоростной цилиндр обязательно имеет стальные крышки или определённый материал уплотнений (SMC CXS-XB19, дата обращения: 2026 год).

Специализированная конструкция полезна, когда её документированное изменение устраняет причину провала конкретной проверки. Примеры:

увеличенное внутреннее проходное сечение;
более высокий допустимый диапазон скорости поршня для требуемых диаметра и хода;
расширенный допустимый диапазон массы и скорости либо повышенная допустимая кинетическая энергия, документированные для нужной ориентации крепления и настройки демпфирования, а не перенесённые с другого диаметра;
подшипник или направляющая, рассчитанные на моменты данного применения;
уплотнение, смазка или вариант материала, разрешённые для измеренной температуры и режима работы;
демпфер или бампер, проверенный для требуемых условий входа.

Попросите поставщика сформулировать сравнение прямо: какая стандартная модель не проходит проверку, какой предел превышен, какая высокоскоростная модель её заменяет и какое опубликованное значение или результат испытания подтверждает устранение несоответствия. Без такой цепочки замена будет основана на рекламной маркировке, а не на инженерном решении.

Когда стандартный пневмоцилиндр — лучший выбор?

Для стандартной серии C85 компания SMC публикует скорость до 1 500 mm/s, что подтверждает: в пределах точных ограничений именно стандартный цилиндр может быть правильным выбором для быстрого движения. Специальное высокоскоростное исполнение не требуется, если стандартная модель с документированным запасом проходит проверки движения, усилия, торможения и режима работы (SMC C85, дата обращения: 2026 год).

Оставляйте стандартный цилиндр, если:

его номинальная скорость достаточна;
динамическое давление в порту сохраняет требуемое усилие;
движущаяся масса и скорость входа находятся в пределах демпфера или бампера;
внешние направляющие воспринимают недопустимые боковые нагрузки и моменты, не передавая на шток и подшипники цилиндра ошибки соосности или усилия заклинивания;
клапан и трубки обеспечивают требуемый расход без неустойчивого движения;
продолжительные производственные испытания показывают стабильные время движения, температуру и утечку;
стандартные крепления, уплотнения и изнашиваемые детали упрощают обслуживание без ущерба для требований.

Такое решение не тождественно выбору самого дешёвого цилиндра. Стандартная модель лучше только тогда, когда вся система подтверждает выполнение требования; опора на необъяснённую границу из каталога оставляет выбор непроверенным.

Для осей с большим ходом или массой изучите согласование инерции при торможении тяжёлой нагрузки. Увеличение диаметра поршня повышает доступное усилие, но одновременно увеличивает объём полости и потребность в воздухе, поэтому завышение размера не является универсальным способом увеличить скорость.

О чём говорит неудачный высокоскоростной ход?

AutomationDirect отмечает, что с ростом скорости увеличиваются потери давления в клапанах, трубках и портах, а Parker рассматривает скорость перемещения отдельно от тормозной способности. Вместе эти источники показывают, почему по одному признаку нельзя сделать вывод о необходимости заменить стандартный цилиндр (AutomationDirect; Parker P1F, дата обращения: 2026 год).

Наблюдаемый признак	Первые измерения	Вероятное направление проверки
Ход медленный в обоих направлениях	Кривые давления на регуляторе и в обоих портах цилиндра	Подача, блок подготовки воздуха (FRL), клапан и общая трубная линия
Одно направление медленное	Давление в активном порту и противодавление с противоположной стороны	Канал распределительного клапана, регулятор расхода, трубка или выхлоп
Скорость приемлема, но удар в конце хода слишком жёсткий	Движущаяся масса, скорость входа в зону демпфирования и настройка демпфера	Встроенный демпфер, профиль движения или внешний амортизатор
Оснастка отскакивает в конце хода	График положения, контакт с упором и кривая давления	Регулировка демпфирования, механический упор и жёсткость конструкции
Время движения изменяется при продолжительной циклической работе	Температура, утечка, восстановление давления и режим работы	Состояние уплотнений, порядок смазывания, восстановление давления и температурный предел
Шток или направляющая заклинивает	Соосность, боковая нагрузка, предварительный натяг направляющей и деформация крепления	Изменение механической конструкции вместо смены скоростного исполнения

Не диагностируйте разрушение крышки, отверждение уплотнения или задиры гильзы только по скорости. Начните с повреждённых деталей и журнала эксплуатации: кривых давления, фактической последовательности цикла, ориентации нагрузки, изменения температуры и недавнего обслуживания. До того как связывать повреждение штока или подшипника со скоростью, проверьте соосность и путь передачи нагрузки. Следы загрязнения сопоставляйте с историей фильтрации и смазывания, а отметины на крышке — с настройками демпфирования, упорами и скоростью входа. Повторяющийся признак только в одном направлении может указывать на асимметрию клапанного или выхлопного канала. Анализ отказа полезен лишь тогда, когда данные с фактического компонента связывают наблюдаемое повреждение с конкретным рабочим условием.

Полезное различие — не «отказ стандартного и успех высокоскоростного цилиндра», а ограничение воздушного тракта, усилия, энергии торможения, режима работы или механической нагрузки. Если назвать не пройденный предел, корректирующее действие становится проверяемым.

Обоснованное решение между стандартным и высокоскоростным цилиндром

В приведённых примерах SMC опубликованные скорости изделий, описанных как стандартные, усовершенствованные или высокоскоростные, лежат в диапазоне от 800 до 1 500 mm/s, а Parker предупреждает, что скорость входа в зону демпфирования может быть на 50% выше средней. Поэтому обоснованный выбор опирается на независимые проверки, а не на единый порог скорости (SMC; Parker, дата обращения: 2026 год).

Выбор цилиндра определяется тем, какая проверка не пройдена. Специальная высокоскоростная модель обоснована только тогда, когда её документированная возможность устраняет выявленный недостаток.

Оформите окончательное решение в виде краткой записи об одобрении:

время движения;
минимальное динамическое давление и измеренное противодавление выхлопа;
точная модель цилиндра, диаметр поршня, ход и опубликованный диапазон скорости;
движущаяся масса, измеренная или одобренная производителем скорость входа в зону демпфирования, настройка демпфера и точная диаграмма либо метод допустимой энергии, по которым одобрено торможение;
продолжительность непрерывного испытания, а также изменение времени и температуры;
непройденная проверка, корректирующее действие и окончательный результат приёмки.

Частые вопросы о высокоскоростных и стандартных пневмоцилиндрах

SMC приводит пример стандартного цилиндра со скоростью 1,5 m/s и пример высокоскоростного исполнения с диапазоном от 1,0 до 1,5 m/s. Поэтому на пять распространённых вопросов покупателей нельзя ответить одним порогом скорости. Следующие ответы отделяют номинальные характеристики изделия от расхода воздуха, энергии торможения и проверки установленной системы (SMC, дата обращения: 2026 год).

Любое ли применение со скоростью выше 1,5 m/s требует высокоскоростного цилиндра?

Нет. Некоторые стандартные изделия рассчитаны на скорость до 1,5 m/s, а отдельные высокоскоростные исполнения — на такую же или меньшую скорость. Сначала проверьте точную серию и диаметр поршня. Затем оцените ход, движущуюся массу, демпфирование и режим работы. Условный порог не заменяет установленные производителем пределы скорости, массы и энергии.

Может ли более крупный клапан сделать стандартный цилиндр пригодным для высокой скорости?

Более крупный клапан устраняет только ограничение воздушного тракта; прежде чем пересматривать размеры клапана и трубок, измерьте динамическое давление и противодавление выхлопа. Дополнительный расход не исправит недостаточное демпфирование или механические дефекты и не сделает допустимой работу за пределами номинальных характеристик цилиндра.

Следует ли использовать среднюю скорость поршня для подбора демпфирования?

Не как единственный параметр. Parker предупреждает, что скорость при входе в зону демпфирования может быть примерно на 50% выше средней. Используйте измеренную или одобренную производителем скорость входа вместе с полной движущейся массой, а затем следуйте точной диаграмме демпфирования либо методу расчёта допустимой энергии. Учитывайте энергию привода, если этого требует методика производителя.

Всегда ли высокая частота циклов требует высокоскоростного цилиндра?

У частоты циклов нет универсальной границы для всех диаметров и серий. Зафиксируйте устойчивую частоту и продолжительность периодов интенсивной работы, одновременно отслеживая температуру, утечку, восстановление давления и поведение в конце хода. Выбирайте специальную модель только в том случае, если стандартная серия не укладывается в документированный предел.

Когда следует применять внешний амортизатор?

Применяйте внешний амортизатор, если превышен предел встроенного демпфера, указанный производителем цилиндра, или если упору машины необходим независимо рассчитанный поглотитель энергии. Подбирайте его по ударной массе и скорости с учётом движущего усилия. Проверяйте отдельно энергию за один ход и энергию за час. По данным производителя подтвердите соосность крепления и достаточную глубину рабочего хода амортизатора.
