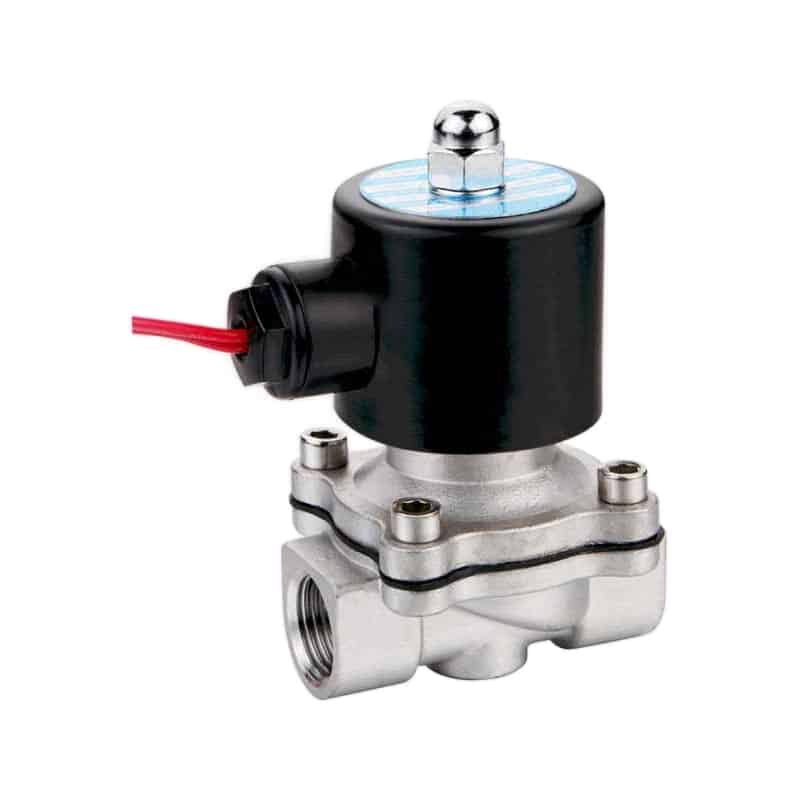

Выбор напряжения катушки электромагнитного клапана означает согласование полного электрического интерфейса, а не спор о том, какое напряжение всегда обеспечивает более высокую скорость, меньший нагрев или большую надёжность. Сравнение катушек электромагнитных клапанов 24VDC и 120VAC начинается с установленного источника питания и выходного устройства, а затем переходит к точным данным катушки и клапана.
Решение всё равно зависит от конкретной комбинации катушки и клапана. До утверждения любого варианта проверьте номинальное напряжение, частоту переменного тока, допустимый диапазон напряжения, пусковую и удерживающую нагрузку, способность выходного устройства, защиту от перенапряжений, режим работы, разъём и ограничения по окружающей среде.
Ключевые выводы
- Одно только напряжение не определяет расход клапана, номинальное давление или время отклика.
- Сравнивайте пусковые и удерживающие ВА для AC с документированными электрическими данными для DC.
- Измеряйте напряжение на катушке под нагрузкой при наиболее тяжёлом реалистичном одновременном включении, затем проверяйте защиту от перенапряжений, температуру, длительность включения и поведение при отпускании.
- Изменение напряжения является электрической переработкой конструкции.
С какого напряжения катушки лучше начать выбор?
В каталоге серии SMC SY указаны катушки постоянного и переменного тока в одном семействе клапанов, с диапазонами напряжения, значениями мощности, защитными устройствами и временем отклика, зависящими от конфигурации (каталог серии SMC SY, просмотрен в 2026 году). Начинайте с доступной архитектуры управления, а затем утверждайте клапан в точной конфигурации.
Выбирайте 24VDC как отправную точку, если машина имеет документированный источник питания нагрузки 24VDC и транзисторный выход, способный управлять катушкой. Такая схема может упростить диагностику, поскольку контроллер, датчики и выходы клапанов используют один уровень управляющего напряжения. Кроме того, не потребуется добавлять промежуточное устройство только для коммутации сетевого переменного тока.
Выбирайте 120VAC, если в цепи клапана уже имеется питание 120VAC, коммутационное устройство рассчитано на пусковую и удерживающую нагрузку катушки AC, а установленная электрическая схема допускает такое напряжение. Замена на аналогичный вариант AC может быть менее затратной для переделки, чем добавление источника DC, новых средств защиты, изменение проводки и установка другого выходного интерфейса.
Не делайте выбор по форме разъёма. Две катушки могут иметь одинаковые габариты, но отличаться обмоткой, частотой, мощностью, полярностью, защитой от перенапряжений, температурным классом или допустимым оператором клапана. Аналогично, обозначение «разъём DIN» не подтверждает совпадение распиновки, прокладки, индикатора, заземления или защитной схемы.
Краткая матрица выбора
| Условие установки | Предпочтительная отправная точка | Что необходимо подтвердить |
|---|---|---|
| Транзисторный выход 24VDC | Катушка 24VDC | Ток на точку, ток группы, падение напряжения во включённом состоянии, утечка, диагностика и защита от перенапряжений |
| Существующая релейная цепь 120VAC | Катушка 120VAC | Пусковые ВА, удерживающие ВА, номинал контактов, частота, защита ветви и защита от перенапряжений |
| Питание от батареи или мобильная система управления | Соответствующая катушка DC | Фактический диапазон батареи, пределы переходных процессов, ток и класс защиты от окружающей среды |
| Клапанный остров с полевой шиной | Катушка и электроника, указанные изготовителем | Код изделия острова, ёмкость узла, полярность, бюджет тока и разрешённые станции |
| Функция машины, связанная с безопасностью | Архитектура, оценённая по рискам | Пригодность устройства, диагностика, обесточенное состояние, изоляция и валидация |
| Неизвестная или нечитаемая маркировка катушки | Ни один вариант до идентификации | Схема проводки, измеренное питание, код клапана и документация изготовителя |
По нашему опыту, объект выбора — это не просто «24VDC» или «120VAC». В утверждённую конфигурацию входят катушка, оператор клапана, разъём, сеть защиты от перенапряжений, выходной канал, ветвь питания и рабочая среда. Изменение любого звена этой цепи может повлиять на срабатывание, отпускание, диагностику, температуру или поведение при отказе.
Различия электрического интерфейса 24VDC и 120VAC
В данных ASCO серии 320 ватты DC отделены от ватт AC, удерживающих ВА и пусковых ВА. В примерах для AC указаны 25 ВА удержания и от 40 до 70 ВА пусковой нагрузки; это значения конкретной модели, а не универсальные коэффициенты (каталог ASCO серии 320, просмотрен в 2026 году).
Пассивная катушка DC имеет индуктивный рост тока, за которым следует установившееся состояние, определяемое главным образом напряжением на выводах под нагрузкой, сопротивлением обмотки и её температурой. Это не устройство с постоянным током, если только драйвер не регулирует ток. Выход контроллера должен выдерживать фактический ток и одновременно удерживать напряжение на катушке в документированном диапазоне.
Пусковой и удерживающий режимы AC являются разными состояниями нагрузки: пусковые ВА — это полная мощность, требуемая, пока якорь движется к седлу. Удерживающие ВА — меньшая нагрузка после замыкания магнитной цепи, поэтому выходное устройство и защита должны быть проверены для обоих состояний.
Частота AC входит в номинальные характеристики катушки. Например, Emerson обозначает одну сменную катушку как 110VAC при 50Hz или 120VAC при 60Hz, а не рассматривает напряжение и частоту как независимые второстепенные параметры (данные катушки ASCO ZB12A, просмотрены в 2026 году). Некоторые катушки допускают обе частоты, другие имеют разные номиналы. Читайте всю маркировку.
| Электрический параметр | Проверка 24VDC | Проверка 120VAC |
|---|---|---|
| Питание | Напряжение DC под нагрузкой и пульсации | Среднеквадратичное напряжение, частота и регулирование трансформатора |
| Нагрузка катушки | Номинальный ток или мощность; данные пикового и удерживающего режима, если применимо | Пусковые ВА, удерживающие ВА, ватты и частота |
| Выходное устройство | Тип транзистора, схема выдачи или приёма тока, ток и утечка | Номинал нагрузки AC для реле, контактора, симистора или SSR |
| Переходный процесс при отключении | Разрешённый диод, TVS или ограничитель драйвера | Разрешённый MOV, RC-цепь, модуль подавления или схема изготовителя |
| Полярность | Важна для светодиодов, диодов и электронных катушек | Обычно неприменима к открытой обмотке AC, но электроника разъёма может изменить это требование |
| Диагностика | Утечка в выключенном состоянии и тестовые импульсы | Утечка SSR/симистора, контроль реле и остаточное напряжение |
Способен ли выход управления выдержать нагрузку катушки?
Siemens указывает для модуля S7-300 выходы 24VDC на 2A, пригодные для электромагнитных клапанов, а также задаёт изоляцию, защиту, частоту коммутации и поведение при индуктивной нагрузке (данные модуля Siemens, 2022). Это не универсальный номинал: каждую катушку нужно утверждать по руководству конкретного выходного модуля.
Важны ограничения группы. Для 24VDC проверьте ток на точку и суммарный ток группы выходов, разъёма и общего обратного проводника. Также изучите падение напряжения во включённом состоянии, утечку в выключенном состоянии, диагностические импульсы, поведение при коротком замыкании и снижение номинала из-за температуры. Катушка с подходящим номинальным напряжением всё равно может не сработать, если канал не выдаёт необходимый пусковой ток или удалённый кабель создаёт чрезмерное падение напряжения.
Для 120VAC проверьте номиналы релейного или твердотельного выхода для фактической индуктивной нагрузки. Релейный контакт должен выдерживать пусковой ток и заданный режим коммутации. Симистор или твердотельное реле AC могут оставлять остаточный ток в номинально выключенном состоянии; это способно включать индикатор разъёма, искажать диагностику или мешать чистому отпусканию маломощной катушки.
Одновременные команды требуют отдельной проверки. Клапанный остров может включать несколько катушек при запуске, смене рецепта, восстановлении после отказа или согласованной последовательности движений. Сложите правдоподобные одновременные нагрузки, затем проверьте источник или трансформатор управления, защитное устройство, клеммы, общие проводники, группу выходов и разъём.
Измеряйте под нагрузкой. Напряжение катушки под нагрузкой — это напряжение на выводах включённой катушки в определённом режиме управления. Записывайте его вместе с напряжением питания контроллера при наиболее тяжёлом реалистичном сценарии команд. Разница показывает просадку источника, падение на выходном устройстве, сопротивление разъёма и потери в кабеле, которые не видны при измерении без нагрузки в шкафу.
Как защита от перенапряжений влияет на отпускание и защиту выхода?
В каталоге SMC SY для некоторых вариантов с защитой от выбросов напряжения и без неё указаны разные пределы отклика; тип защиты диодом или варистором зависит от конфигурации разъёма и напряжения (каталог серии SMC SY, просмотрен в 2026 году). Поэтому защитная схема является частью спецификации времени отклика, а не аксессуаром, который выбирают после клапана.
При отключении возникает переходный процесс. Когда катушка DC обесточивается, схлопывающееся магнитное поле заставляет обмотку поддерживать ток. Простой обратный диод защищает транзистор низковольтным путём, но более медленное спадание тока может задержать отпускание. TVS, стабилитронный ограничитель или разрешённый драйвер могут обеспечить контролируемое более высокое напряжение ограничения и более быстрое спадание тока в пределах номинала выхода.
Не устанавливайте обычный обратный диод непосредственно на обмотку AC. Он проводит в течение полупериода и не является допустимым способом защиты невыпрямленного переменного тока. В приложениях AC обычно применяют варистор, RC-цепь или одобренный модуль разъёма. Выпрямленные или электронно управляемые катушки устроены иначе, поэтому используйте их принципиальную схему, а не выводите внутреннюю конструкцию только из маркировки напряжения.
При наличии аксессуаров меняется и требование к полярности. Открытая пассивная обмотка DC может не иметь полярности, но светодиод, диод, выпрямительный мост или электронный экономайзер могут задавать требования к полярности и разъёму. Перепутанная проводка может помешать работе, вывести из строя индикатор или повредить защитную цепь даже при правильном напряжении катушки.
Если время отпускания влияет на зажим, переключатель, отсекатель брака или синхронный цилиндр, регистрируйте всю цепочку от команды до события. В связанном руководстве по измерению времени отклика пневматических электромагнитных клапанов отдельно рассматриваются спадание тока катушки, переключение клапана, изменение давления в порту и приход в движение исполнительного механизма.
Определяет ли напряжение катушки скорость, расход или нагрев клапана?
SMC публикует отклик конфигурации при указанных давлении и температуре, а ASCO задаёт электрические нагрузки в зависимости от оператора и серии клапана (каталог SMC, просмотрен в 2026 году; каталог ASCO, просмотрен в 2026 году). Ни один из этих источников не считает 24VDC по своей природе более быстрым или более холодным, чем 120VAC.
Полностью переключаемый клапан имеет определённый пневматический тракт. Его пропускную способность определяют отверстие, геометрия золотника, порты, уплотнения и условия давления. Простая замена разрешённого варианта напряжения катушки не создаёт большего Cv и не повышает номинальное давление корпуса клапана. Неправильное напряжение может помешать полному переключению, но это электрическая неисправность, а не новая характеристика расхода.
Отклик клапана включает больше, чем одно срабатывание катушки. Пилотное давление, ход якоря, движение золотника или запорного элемента, ограничение выхлопа, объём трубок, нагрузка исполнительного механизма и положение датчика могут определять наблюдаемую задержку. Используйте отдельный анализ времени отклика клапанов AC и DC, когда главным вопросом является скорость.
Нагрев также зависит от конфигурации. На него влияют мощность обмотки, длительность включения, соседние катушки, электроника разъёма, отвод тепла через корпус клапана, поток воздуха, температура окружающей среды и температура рабочей среды. Маломощная катушка DC может перегреваться за пределами своего диапазона напряжения или температуры, тогда как правильно подключённая катушка AC может работать в опубликованных тепловых пределах.
В конструкциях с регулированием тока DRV110 компании Texas Instruments разделяет пиковый ток, время удержания, ток удержания и частоту PWM, а затем снижает ток после срабатывания, чтобы уменьшить установившуюся мощность и тепловыделение (паспорт Texas Instruments DRV110, 2016). Такое поведение нельзя описать одним значением мощности пассивной катушки.
Изучите связанные статьи о влиянии допуска напряжения на электромагнитный клапан и выборе мощности энергосберегающих катушек, вместо того чтобы сводить разные технические вопросы к рейтингу напряжений.
Что нужно проверить перед заменой катушки?
В одном примере катушки ASCO отдельно указаны тип напряжения, значения 110V/50Hz и 120V/60Hz, класс катушки, диапазон окружающей среды и номинальная мощность (данные катушки ASCO ZB12A, просмотрены в 2026 году). Полная запись о замене должна сохранять такой уровень детализации, а не сводить требование к форме разъёма и номинальному напряжению.
Начните с полных кодов изделия клапана и катушки. До демонтажа сфотографируйте маркировку, получите у изготовителя расшифровку кода и сравните оператора, обмотку, разъём, индикатор, защиту, корпус, температурный диапазон, режим работы и допуски в выбранной конфигурации. Убедитесь, что сменная катушка разрешена для установленного оператора клапана.
Затем проверьте цепь машины:
- Запишите напряжение питания и частоту AC по схеме и перечню защитных устройств.
- Определите выходной модуль, реле, симистор, SSR или контактор и его точный номинал нагрузки.
- Подтвердите распиновку разъёма, ввод кабеля, защитное заземление, прокладку, полярность и защиту от перенапряжений.
- Измерьте напряжение на катушке под нагрузкой при максимально возможном одновременном включении, включая запуск, восстановление после отказа и любой рабочий режим, в котором несколько клапанов питаются от одной группы выходов или ветви.
- Сравните пусковую, удерживающую и непрерывную нагрузку с возможностями выхода, группы, ветви питания и общего обратного проводника.
- Проверьте температуру окружающей среды, температуру рабочей среды, соседние включённые катушки, длительность включения и состояние корпуса.
- Проверьте обесточенное состояние клапана и требуемое поведение исполнительного механизма после потери электрического или пневматического питания.
- Зафиксируйте пределы приёмки по току, температуре, коммутации, отпусканию, утечке и конечному отклику исполнительного механизма, включая инструменты, условия испытания и лицо, уполномоченное принять или отклонить установку.
Если старая маркировка нечитаема, измерить напряжение необходимо, но этого недостаточно. Мультиметр может определить 24VDC или 120VAC, но не покажет разрешённое сочетание частоты, класс катушки, пусковые ВА, защитную схему, режим работы, класс окружающей среды или совместимость оператора. До заказа восстановите идентичность клапана и документацию машины.
Для полной межбрендовой проверки используйте расширенный контрольный список совместимости электромагнитного клапана как OEM-замены. Он добавляет к электрическим проверкам этой статьи функцию, пневматические интерфейсы, расход, давление, материалы, среду и проверку состояния при отказе.
Процедура ввода установленной катушки в эксплуатацию
Стандарт IEC 60204-1 распространяется на электрическое и программируемое оборудование машин, включая защиту цепей управления, документацию, защитное уравнивание потенциалов и связанные аспекты безопасности (IEC 60204-1, 2016). Это поддерживает проверку катушки как части электрической системы машины, а не как отдельного стендового теста.
Перед подключением проводки или измерением сопротивления изолируйте опасную электрическую и пневматическую энергию. Используйте утверждённую процедуру машины и квалифицированный персонал. Одна маркировка 24V не доказывает, что цепь является SELV или PELV, тогда как 120VAC создаёт опасность поражения током и требует подходящих корпуса, изоляции, защиты и методов испытаний.
Проводите ввод в эксплуатацию в контролируемых условиях:
- При изолированном питании проверьте точный код, разъём, распиновку, защиту, заземление, прокладку, монтаж и фиксацию катушки.
- Включите катушку при разрешённом давлении и запишите напряжение питания, напряжение на катушке, ток или нагрузку AC, температуру окружающей среды и начальное действие клапана. Сравнивайте каждый результат с заранее записанным пределом приёмки, а не только с тем, что клапан издал щелчок.
- Проверьте максимально возможное одновременное управление клапанами и наблюдайте за просадкой питания, отказами выхода, ложными срабатываниями защиты, нагревом разъёма или задержкой переключения.
- Подтвердите поведение при отпускании, включая реакцию исполнительного механизма после снятия команды, потери электрического питания и потери пневматического питания.
- После стабилизации температуры при характерном режиме работы сравните температуру катушки и разъёма с пределами изготовителя и утверждённой исходной точкой.
- Сохраните в журнале обслуживания установленный код, измерения, ревизию проводки, условия испытания, пределы приёмки и данные утверждающего специалиста.
Успешный щелчок не является результатом ввода в эксплуатацию. Полезное доказательство связывает электрическую команду с напряжением и током катушки, переключением клапана, давлением в порту, приходом исполнительного механизма и поведением в обесточенном состоянии. Такая последовательность отличает электрическую несовместимость от заклинившего оператора, слабого пилотного питания, ограниченного выхлопа или проблемы исполнительного механизма.
Если сменная катушка перегревается, гудит, отключается или переключается нестабильно, перед установкой другой катушки изучите руководство по техническим причинам перегорания катушек соленоидов. Повторный отказ обычно означает, что нерешёнными остаются проблемы цепи, оператора, среды или условий установки.
Часто задаваемые вопросы о выборе катушек 24VDC и 120VAC
SMC и ASCO рассматривают напряжение, частоту, диапазон, мощность, защиту от перенапряжений и отклик как отдельные характеристики (каталог SMC SY, просмотрен в 2026 году; каталог ASCO 320, просмотрен в 2026 году). Ни один из них не публикует универсальный рейтинг AC/DC. Ниже приведены ответы на типичные вопросы о замене.
Может ли катушка 24VDC заменить катушку 120VAC, если она подходит по габаритам?
Нет. Катушке 24VDC нужны совместимые источник постоянного тока, выход управления, защита, полярность и проводка. Подача 120VAC может её разрушить, а питание катушки 120VAC напряжением 24VDC обычно не обеспечит достаточного срабатывания. Рассматривайте такую замену как контролируемую электрическую переработку и убедитесь, что оператор клапана разрешён для новой катушки.
Всегда ли электромагнитный клапан 24VDC быстрее клапана 120VAC?
Нет. Срабатывание и отпускание зависят от обмотки, магнитной цепи, якоря, драйвера, защитного устройства, механизма клапана, давления и условий испытания. Пусковой ток AC может быть значительным, а низковольтный обратный диод может замедлить отпускание DC. Сравнивайте данные изготовителя для настроенного клапана и проверяйте требуемое событие на машине.
Может ли выход PLC напрямую управлять любой катушкой электромагнитного клапана 24VDC?
Нет. Согласуйте ток и поведение срабатывания катушки с ограничениями выхода на канал и группу, падением напряжения, током утечки, диагностическими импульсами, частотой коммутации, защитой и снижением номинала из-за температуры. Также проверьте логику выдачи или приёма тока и разрешённую защитную схему. Одного совпадения номинального напряжения недостаточно для подтверждения электрической совместимости.
Почему катушка 120VAC гудит или перегревается?
Возможные причины — неправильные напряжение или частота, неполное прилегание якоря, загрязнение, повреждённый затеняющий виток, чрезмерная температура окружающей среды, перенапряжение, неправильное сочетание катушки и оператора или ненормальный режим работы. Некоторый шум AC может быть особенностью изделия, но новый или усиливающийся гул требует изоляции, осмотра, измерения напряжения под нагрузкой и сравнения с пределами изготовителя.
Источники и технические справочные материалы
- SMC Corporation, Электромагнитный клапан 5/2 серии 10-SY3000/5000/7000/9000. Диапазоны напряжения, электрические данные AC/DC, защита от перенапряжений и отклик в конкретной конфигурации. Просмотрено 27 июля 2026 года: каталог SMC SY.
- Emerson ASCO, Электромагнитные клапаны общего назначения серии 320. Ватты DC и AC, удерживающие ВА, пусковые ВА, напряжение, частота и примеры условий окружающей среды. Просмотрено 27 июля 2026 года: каталог ASCO серии 320.
- Emerson ASCO, Катушка ZB12A. Сочетание напряжения и частоты, класс катушки, номинальная мощность и диапазон окружающей среды. Просмотрено 27 июля 2026 года: данные катушки ASCO ZB12A.
- Siemens, Данные модуля S7-300. Характеристики выходного канала и индуктивной нагрузки для конкретного цифрового выходного модуля 24VDC. Просмотрено 27 июля 2026 года: руководство по модулю Siemens.
- Texas Instruments, Контроллер тока DRV110 для соленоидов, реле и клапанов. Пиковый ток, время удержания, ток удержания, управление PWM и архитектура снижения тепловыделения. Просмотрено 27 июля 2026 года: паспорт DRV110.
- International Electrotechnical Commission, IEC 60204-1:2016, Безопасность машин. Электрооборудование машин. Часть 1. Просмотрено 27 июля 2026 года: IEC 60204-1.
