選擇電磁閥線圈：24VDC 與 120VAC 的性能比較

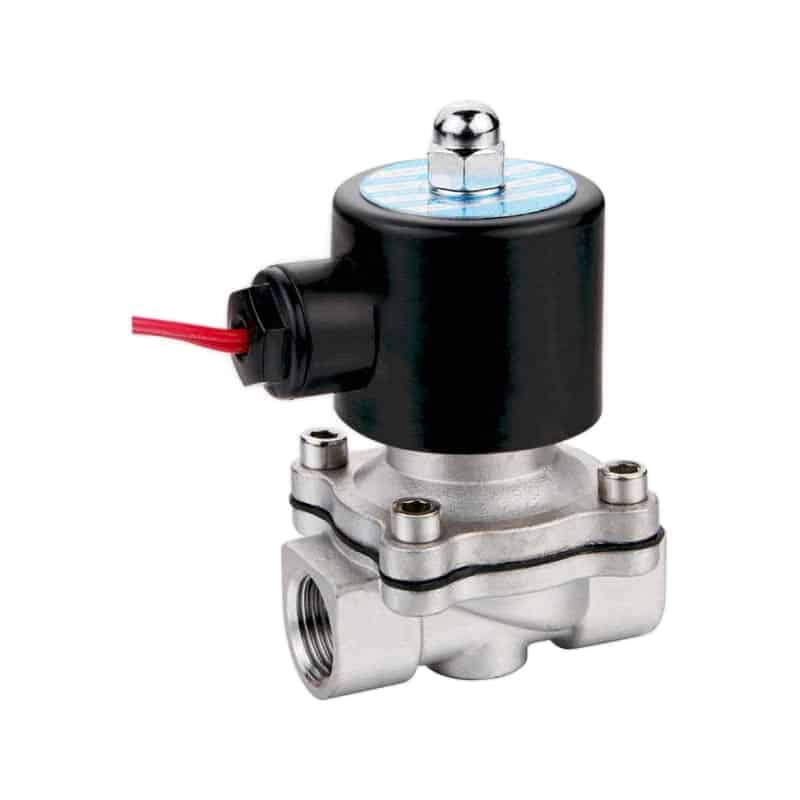

電磁閥線圈電壓選擇是對完整電氣介面的核准，不是爭論哪種電壓普遍更快、更冷或更可靠。24VDC 與 120VAC 電磁閥線圈的比較，應先從已安裝的電源與輸出裝置開始，再核對確切線圈與閥門資料。
最終決定仍取決於確切的線圈與閥門組合。核准任一選項前，請檢查額定電壓、AC 頻率、允許電壓範圍、吸合與保持負載、輸出裝置容量、抑制方式、工作週期、連接器及環境限制。
重點摘要
- 單靠電壓無法決定閥門流量、壓力額定值或反應時間。
- 將 AC 吸合與保持 VA，和有文件依據的 DC 電氣資料比較。
- 在最嚴苛且合理的同時命令條件下量測線圈帶載電壓，再確認抑制方式、溫度、通電工作週期與釋放行為。
- 更換電壓就是一次電氣重新設計。
哪種線圈電壓更適合作為起點？
SMC SY 系列目錄在同一閥門系列中列出 DC 與 AC 線圈，並依配置提供不同的電壓範圍、功率值、抑制器與反應時間（SMC SY 系列目錄，查閱於 2026 年）。應先從現有控制架構開始，再核准確切配置的閥門。
當機台具備有文件記錄的 24VDC 負載電源，且電晶體輸出可以驅動線圈時，可選 24VDC 作為起點。這種配置可簡化診斷，因為控制器、感測器與閥門輸出共用同一控制電壓層級，也不必只為了切換市電 AC 而加入中間繼電器或其他介面裝置。
當機台的閥門迴路已提供 120VAC、切換裝置的額定值足以承受線圈的 AC 吸合與保持負載，且已安裝的電氣設計允許使用該電壓時，可選 120VAC。直接以同規格 AC 線圈替換，可能比新增 DC 電源、保護裝置、重新配線及不同輸出介面造成的改動更小。
不要只依連接器外形做選擇。兩個線圈可能共用相同外形尺寸，但繞組、頻率、功率、極性、抑制方式、溫度額定值或核准的操作器各不相同。同樣地，「DIN 連接器」這個名稱也不能證明腳位配置、墊片、指示燈、接地連接或抑制電路相符。
快速選型矩陣
| 已安裝條件 | 較佳起點 | 必須確認 |
|---|---|---|
| 24VDC 電晶體輸出 | 24VDC 線圈 | 每點電流、群組電流、導通壓降、漏電、診斷與抑制方式 |
| 現有 120VAC 繼電器迴路 | 120VAC 線圈 | 吸合 VA、保持 VA、接點額定值、頻率、分支保護與抑制方式 |
| 電池供電或移動式控制 | 相符的 DC 線圈 | 實際電池範圍、暫態限制、電流與環境額定值 |
| 現場總線閥組 | 製造商指定的線圈／電子裝置 | 閥組料號、節點容量、極性、電流預算與允許的閥位 |
| 與安全相關的機台功能 | 經風險評估的架構 | 裝置適用性、診斷、失電狀態、隔離與驗證 |
| 線圈標籤不明或無法讀取 | 確認身份前兩者皆不選 | 配線圖、量測電源、閥門料號與製造商文件 |
依我們的經驗，選型對象不只是「24VDC」或「120VAC」。它包括線圈、操作器、連接器、抑制網路、輸出通道、供電分支與運作環境，必須視為一個經核准的完整配置。更換其中任何一環，都可能改變吸合、釋放、診斷、溫度或故障行為。
24VDC 與 120VAC 的電氣介面差異
ASCO Series 320 資料將 DC 瓦數與 AC 瓦數、保持 VA 及湧入 VA 分開列示。其 AC 範例使用 25 VA 保持與 40 至 70 VA 湧入；這些是特定型號的數值，不是通用倍率（ASCO Series 320 目錄，查閱於 2026 年）。
被動式 DC 線圈的電流會先因電感上升，再進入主要由帶載端電壓、繞組電阻與繞組溫度決定的穩態。除非驅動器調節電流，否則它不是定電流裝置。控制器輸出必須能承受實際電流，同時讓線圈電壓維持在文件規定的範圍內。
AC 吸合與保持是兩個不同的負載狀態：吸合 VA是電樞向閥座移動時的視在功率需求；保持 VA則是磁路閉合後較低的需求，因此輸出裝置與保護措施必須同時按這兩種狀態檢查。
AC 頻率也是線圈額定值的一部分。例如 Emerson 將一款替換線圈標示為 50Hz 下 110VAC 或 60Hz 下 120VAC，而不是把電壓與頻率當成可事後處理的兩個項目（ASCO ZB12A 線圈資料，查閱於 2026 年）。有些線圈可接受兩種頻率，另一些則有不同額定值。請讀取完整銘牌。
| 電氣特性 | 24VDC 檢查 | 120VAC 檢查 |
|---|---|---|
| 電源 | 帶載 DC 電壓與漣波 | RMS 電壓、頻率與變壓器穩壓 |
| 線圈負載 | 額定電流或瓦數；適用時檢查峰值與保持資料 | 吸合 VA、保持 VA、瓦數與頻率 |
| 輸出裝置 | 電晶體類型、source/sink、電流與漏電 | 繼電器、接觸器、三端雙向可控矽或 SSR 的 AC 負載額定值 |
| 切斷暫態 | 核准的二極體、TVS 或驅動器箝位 | 核准的 MOV、RC 網路、抑制模組或製造商電路 |
| 極性 | 搭配 LED、二極體與電子線圈時相關 | 裸 AC 繞組通常不適用，但連接器電子裝置可能改變此條件 |
| 診斷 | 關斷狀態漏電與測試脈衝 | SSR／三端雙向可控矽漏電、繼電器監控與殘餘電壓 |
控制輸出能承受線圈負載嗎？
Siemens 將一款 S7-300 模組的 24VDC、2A 輸出列為適用於電磁閥，並定義其隔離、保護、切換頻率與電感負載行為（Siemens 模組資料，2022 年）。這個額定值不是通用規則；每個線圈都應按其確切輸出模組手冊核准。
群組限制很重要。對 24VDC，請檢查每點電流，以及每個輸出群組、連接器與共用回路的總電流，也要檢查導通壓降、關斷漏電、診斷脈衝、短路行為與環境降額。標稱上相容的線圈，仍可能因通道無法提供吸合電流，或遠端電纜造成過大的電壓損失而失效。
對 120VAC，請依實際電感負載檢查繼電器或固態輸出的額定值。繼電器接點必須承受吸合電流與切換工作週期。三端雙向可控矽或 AC 固態繼電器在標稱關斷時可能仍留下殘餘電流，造成連接器指示燈亮起、干擾診斷，或使低功率線圈無法乾淨釋放。
同時命令值得獨立檢查。閥組可能在啟動、配方切換、故障復歸或協同運動序列期間同時使多個線圈通電。請加總合理的同時負載，再確認電源或控制變壓器、保護裝置、端子、共用導線、輸出群組與連接器。
請在帶載狀態下量測。線圈帶載電壓是定義命令條件下，通電線圈端子的實際電壓。應在最嚴苛且合理的命令模式下，連同控制器電源電壓一起記錄。兩者的差值可以揭示無負載控制櫃量測無法顯示的電源下陷、輸出裝置壓降、連接器電阻與電纜損失。
抑制方式如何影響釋放與輸出保護？
SMC SY 目錄針對部分有無突波抑制的變體，列出不同的反應限制，並依連接器與電壓配置標示二極體或變阻器保護（SMC SY 系列目錄，查閱於 2026 年）。因此，抑制方式是時序規格的一部分，不是閥門選定後才加上的配件。
切斷會產生暫態。DC 線圈關斷時，崩落的磁場會使繞組試圖維持電流。基本的飛輪二極體可透過低電壓路徑保護電晶體，但較慢的電流衰減可能延遲釋放。核准的 TVS、齊納箝位或驅動器，則可在符合輸出額定值的前提下，使用較高且受控的箝位電壓，讓電流更快衰減。
不要將一般飛輪二極體直接跨接在 AC 繞組兩端。它會在半個週期導通，不能作為原始 AC 的有效抑制方法。AC 應用通常使用製造商核准的變阻器、RC 網路或連接器模組。整流式或電子控制線圈又是另一種情況，因此應依其電路圖判斷，不要從電壓標籤臆測內部設計。
配件也會改變極性。裸的被動式 DC 繞組可能沒有極性，但 LED、二極體、橋式整流器或電子節能器可能提出極性或連接器要求。即使線圈電壓正確，反接仍可能導致無法動作、指示燈失效或損壞抑制電路。
若釋放時間會影響夾具、分流器、剔除閘門或同步氣缸，請記錄完整的命令到事件鏈。相關的氣動電磁閥反應時間量測指南，會分開說明線圈電流衰減、閥門換向、接口壓力變化與致動器到位。
線圈電壓會決定閥門速度、流量或發熱嗎？
SMC 會在指定壓力與溫度下公布配置後的反應資料；ASCO 則按操作器與閥門系列分別指定電氣負載（SMC 目錄，查閱於 2026 年；ASCO 目錄，查閱於 2026 年）。兩份資料都沒有把 24VDC 排為天生比 120VAC 更快或更冷。
完全換向的閥門具有明確的氣動通路，其孔徑、閥芯幾何、接口、密封件與壓力條件共同決定容量。只更換核准的線圈電壓選項，不會產生更大的 Cv，也不會提高閥體的壓力額定值。電壓錯誤可能使閥門無法完全換向，但那是電氣故障，不是新的流量規格。
閥門反應不只有線圈吸合。先導壓力、電樞行程、閥芯或閥瓣動作、排氣限制、管路容積、致動器負載與感測器位置，都可能主導觀察到的延遲。若主要問題是時序，請使用專門的AC 與 DC 反應時間分析。
發熱同樣取決於配置。繞組功率、通電時間、相鄰線圈、連接器電子裝置、閥體導熱、氣流、環境溫度與介質溫度都會造成影響。低瓦數 DC 線圈若超出其電壓或溫度範圍，仍可能過熱；正確使用的 AC 線圈則可以在公布的熱限制內運作。
對電流調節式設計，Texas Instruments 的 DRV110 將峰值電流、保持時間、保持電流與 PWM 頻率分開設定，並在吸合後降低電流，以減少穩態功率與熱耗散（Texas Instruments DRV110 資料表，2016 年）。這種行為不能用一個被動線圈瓦數概括。
與其把不同的工程問題壓縮成電壓排名，不如閱讀關於電磁閥電壓容許度及節能線圈瓦數的配套文章。
替換線圈前必須確認什麼？
ASCO 的一個線圈範例，將電壓類型、110V/50Hz 與 120V/60Hz 數值、線圈等級、環境範圍及瓦數額定值分開列為欄位（ASCO ZB12A 線圈資料，查閱於 2026 年）。完整的替換記錄必須保留這種細節，不能把要求簡化為連接器外形與標稱電壓。
請從完整的閥門與線圈料號開始。拆除前先拍攝銘牌，取得製造商料號解碼表，再比較配置後的操作器、繞組、連接器、指示燈、抑制方式、外殼、溫度範圍、工作週期與認證。確認替換線圈已獲准用於已安裝的閥門操作器。
接著檢查機台迴路：
- 從圖紙與保護裝置表記錄電源電壓及 AC 頻率。
- 辨識輸出模組、繼電器、三端雙向可控矽、SSR 或接觸器，以及其確切負載額定值。
- 確認連接器腳位、電纜入口、保護接地、墊片、極性與抑制方式。
- 在線圈承受最大合理的同時命令期間量測帶載電壓，包括啟動、故障復歸，以及同一輸出群組或供電分支同時使多個閥門通電的任何運作狀態。
- 將吸合、保持與連續負載，和輸出點、群組、供電分支及共用回路比較。
- 檢查環境溫度、介質溫度、相鄰通電線圈、通電工作週期與外殼條件。
- 確認閥門失電狀態，以及電源或氣源遺失後致動器必須執行的動作。
- 記錄電流、溫度、換向、釋放、漏電與致動器最終反應的驗收限制，並註明儀器、測試條件及獲授權核准或拒絕該安裝的人員。
舊標籤無法讀取時，量測電壓是必要但不充分的步驟。電表可以辨識 24VDC 或 120VAC，卻無法揭示核准的頻率配對、線圈等級、吸合 VA、抑制電路、工作週期、環境額定值或操作器相容性。下單前應找回閥門身份與機台文件。
若要完成跨品牌審查，請使用較完整的 OEM 電磁閥相容性檢查表。它會在本文的電氣檢查之外，加入功能、氣動介面、流量、壓力、材料、環境與故障狀態驗證。
已安裝線圈的試運轉程序
IEC 60204-1 適用於機台電氣與可程式設備，包括控制迴路保護、文件、保護等電位連接及相關安全問題（IEC 60204-1，2016 年）。這支持把線圈試運轉視為機台電氣系統的一部分，而不是孤立的工作台檢查。
配線或檢查電阻前，請隔離危險的電氣與氣動能量。使用機台核准的程序，並由合格人員執行。24V 標籤本身不能證明迴路屬於 SELV 或 PELV；120VAC 則有觸電危害，需要合適的外殼、隔離、保護與測試作法。
請在受控條件下試運轉：
- 隔離電源後，確認確切料號、連接器、腳位、抑制方式、接地、墊片、安裝與線圈固定。
- 在核准壓力下通電，記錄電源電壓、線圈電壓、電流或 AC 負載、環境溫度與閥門初始動作。每項結果都要與事先寫好的驗收限制比較，不要只看閥門是否發出喀嗒聲。
- 測試最大合理的同時閥門命令，觀察電源下陷、輸出故障、誤跳脫、連接器發熱或換向延遲。
- 確認釋放行為，包括移除命令、電氣電源遺失及氣動供應遺失後的致動器結果。
- 在代表性工作週期下達到熱穩定後，將線圈與連接器溫度和製造商限制及核准基準比較。
- 在維護記錄中保存已安裝料號、讀值、配線版本、測試條件、驗收限制與核准人員。
成功的喀嗒聲不等於試運轉結果。有用的證據必須把電氣命令連接到線圈電壓與電流、閥門換向、接口壓力、致動器到位及失電行為。這個序列可以區分電氣不相容、操作器卡滯、先導供氣不足、排氣受限或致動器問題。
若替換線圈過熱、發出嗡鳴、掉電或換向不一致，請先依照電磁閥線圈燒毀根因分析指南檢查，再安裝另一個線圈。反覆故障通常表示迴路、操作器、環境或安裝條件仍未解決。
電磁閥線圈常見問題：24VDC 與 120VAC 選型
SMC 與 ASCO 將電壓、頻率、範圍、功率、抑制方式與反應分開列為規格（SMC SY 目錄，查閱於 2026 年；ASCO 320 目錄，查閱於 2026 年）。兩者都沒有公布通用的 AC/DC 排名。以下回答常見的替換問題。
只要外形裝得上，24VDC 線圈就能替換 120VAC 線圈嗎？
不能。24VDC 線圈需要相容的 DC 電源、切換輸出、保護、極性配置與配線。接入 120VAC 可能會燒毀線圈；將 24VDC 餵入 120VAC 線圈通常會造成致動不足，因此應把這項變更視為受控的電氣重新設計，並確認閥門操作器已核准使用新線圈。
24VDC 電磁閥一定比 120VAC 閥門快嗎？
不一定。吸合與釋放取決於繞組、磁路、電樞、驅動器、抑制器、閥門機構、壓力與測試條件。AC 可能有明顯的吸合湧入，而低電壓飛輪二極體可能延遲 DC 釋放，因此應比較配置後閥門的製造商資料，並在機台上確認所需事件。
PLC 輸出可以直接驅動任何 24VDC 電磁閥線圈嗎？
不能。線圈電流與吸合行為必須符合輸出的每通道及群組限制、壓降、漏電、診斷脈衝、切換頻率、保護與環境降額。也要確認 source 或 sink 邏輯及允許的抑制電路。僅有相符的標稱電壓，不能證明電氣相容。
120VAC 線圈為什麼會嗡鳴或過熱？
可能原因包括電壓或頻率錯誤、電樞未完全就座、污染、遮蔽環損壞、環境溫度過高、過電壓、線圈與操作器配對錯誤或工作週期異常。部分 AC 聲音可能是產品特性，但新出現或逐漸加劇的嗡鳴，應進行隔離、檢查、帶載電壓量測，並與製造商限制比較。
資料來源與技術參考
- SMC Corporation，Series 10-SY3000/5000/7000/9000 五口電磁閥。電壓範圍、AC/DC 電氣資料、抑制方式與配置後反應時間。查閱於 2026 年 7 月 27 日：SMC SY 目錄。
- Emerson ASCO，Series 320 通用服務電磁閥。DC 瓦數與 AC 瓦數、保持 VA、湧入 VA、電壓、頻率與環境範例。查閱於 2026 年 7 月 27 日：ASCO Series 320 目錄。
- Emerson ASCO，ZB12A 線圈。電壓／頻率配對、線圈等級、瓦數額定值與環境範圍。查閱於 2026 年 7 月 27 日：ASCO ZB12A 線圈資料。
- Siemens，S7-300 模組資料。特定 24VDC 數位輸出模組的輸出通道與電感負載規格。查閱於 2026 年 7 月 27 日：Siemens 模組手冊。
- Texas Instruments，DRV110 電磁閥、繼電器與閥門電流控制器。峰值電流、保持時間、保持電流、PWM 控制與熱降低架構。查閱於 2026 年 7 月 27 日：DRV110 資料表。
- International Electrotechnical Commission，IEC 60204-1:2016，機械安全、機台電氣設備，第 1 部分。查閱於 2026 年 7 月 27 日：IEC 60204-1。
