高速與標準氣動氣缸：判斷何時需要高速型
若確切系列能在動態壓力下，以所需時間與負載完成行程，而且緩衝限制及持續工作額定也通過，標準氣動氣缸就已足夠。只有製造商資料顯示標準型無法通過其中一項檢查，而高速型確實提供缺少的能力時，才應選擇高速版本。
不存在所有標準氣缸一到某個速度就不適用的通用界線；產品結構、缸徑與行程都會影響結果。移動質量、空氣路徑節流與停止方式同樣重要，安裝及循環曲線則補足整體條件。只有這些變數鎖定後，「高速」標籤才有意義。
重點摘要
- SMC 一款標準氣缸列出 1,500 mm/s，一個高速系列則列出 1,000 至 1,500 mm/s。
- 比較確切型錄限制，不採通用速度區間。
- 分別檢查動態壓力與緩衝入口能量。
- 高速氣缸無法補償節流嚴重的閥或管路。

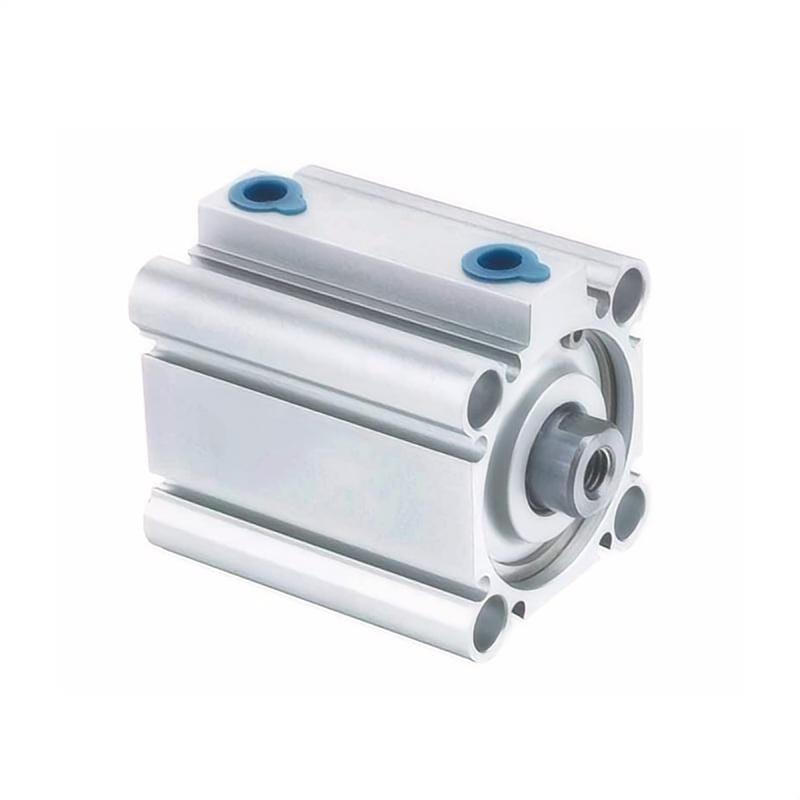

上方薄型氣缸代表一種致動器形式，外觀本身不能確立速度額定。把任何薄型、ISO 外形或導桿氣缸視為高速設計前，應確認完整型號與應用限制。
高速氣動氣缸有通用速度界線嗎？
公開型錄並未建立區分標準與高速氣動氣缸的通用速度界線。 SMC 標準單動 C85 的範圍為 50 mm/s 至 1.5 m/s；CXS 高速選項在較小缸徑可達 1.5 m/s，25 與 32 mm 缸徑則為 1.0 m/s（SMC C85；SMC CXS-XB19，2026 年查閱）。
SMC CXS2 也說明相對改善的重要性。其公布最高活塞速度為 800 mm/s，SMC 稱其為前代型號的 2.6 倍。雖然低於 1.5 m/s，仍是針對特定產品的顯著速度提升（SMC CXS2，2026 年查閱）。
| 製造商範例 | 產品說明 | 公布活塞速度 | 能證明的事 |
|---|---|---|---|
| SMC C85 | 標準單動氣缸 | 50 至 1,500 mm/s | 標準產品可達 1.5 m/s |
| SMC CXS-XB19 | 高速雙桿選項，缸徑 6 至 20 mm | 30 至 1,500 mm/s | 特殊選項必須按確切缸徑閱讀 |
| SMC CXS-XB19 | 高速雙桿選項，缸徑 25 與 32 mm | 30 至 1,000 mm/s | 高速標籤不保證 3 m/s |
| SMC CXS2 | 宣稱速度提升的雙桿氣缸 | 最高 800 mm/s | 即使低於 1 m/s，相對改善仍可能重要 |
速度標籤具有相對性，通常是在比較某項設計與另一個產品或應用範圍，不能取代型號專屬選型資料。兩支名義速度相同的氣缸，會因缸徑、行程、移動質量、安裝、緩衝幾何與內部流道不同而有不同風險；同一產品系列內的兩種缸徑甚至可能有不同公布限制。應把標籤當成查閱型錄的提示，而不是核準。實際選型仍取決於質量速度圖、容許動能、軸承負載、緩衝方式及完整型號附帶的製造商試驗條件。公布速度限制也不能證明上游閥與管路能達成動作時間，或活塞能在末端安全耗散能量；這些關卡仍須分開驗證。
標準型或高速型決策的四道證據關卡
可靠決策需要四項獨立檢查：動作時間、動態推力、停止能力與持續工作。 Parker 警告，進入緩衝時的活塞速度可能比平均行程速度高約 50%，因此單一平均速度不能核準所有關卡（Parker P1F，2026 年查閱）。
依以下順序使用關卡：
- 動作關卡：兩個方向都達到指令行程時間。
- 推力關卡：負載移動期間，實測最低動態壓力下是否仍保有足夠推力？
- 停止關卡：內建緩衝或外部吸收器能否處理緩衝入口速度下的移動質量？
- 工作關卡：依預定量產順序運轉足夠時間，使壓力恢復、溫度、洩漏與末端行為變化顯現，而不是只用幾次單獨行程核準。
通過動作關卡不代表停止關卡也通過。輕載氣缸可能移動很快，卻因緩衝超出核準的質量速度範圍而撞擊端蓋；反之，緩衝可能足夠，但過小的閥使行程時間不合格。
標準氣缸能達到所需行程時間嗎？
只用缸徑與壓力無法可靠預測氣缸速度。 AutomationDirect 指出，管路、接頭、閥與接口的損失使速度估算困難；速度提高會增加這些損失，可能需要測試數種元件組合（AutomationDirect，2026 年查閱）。
先計算單一方向所需平均速度：
其中 是平均活塞速度， 是單方向行程長度， 是該方向允許的移動時間。除非總機台循環時間已排除閥延遲、停留、製程時間與反向行程，否則不能直接使用。
檢查完整空氣路徑：
- 記錄伸出與縮回期間調壓器出口最低壓力，包括鄰近致動器同時用氣。
- 主動氣缸端口的動態壓力。
- 排氣端口的背壓。
- 預期壓力比下的閥流量資料。
- 量測兩個方向的管內徑及實際總長，不能只看接頭印示的名義連接尺寸。
- 接頭、流量控制、歧管與排氣消音器。
- 下一次同時用氣前的壓力恢復。
若計算流量足夠但端口壓力崩落，更換氣缸標籤不會修復節流。可用氣缸流量需求計算器初步估算，再以安裝後迴路的動態量測確認；獨立的高速氣缸規格檢查表涵蓋完整 RFQ 與驗收試驗流程。
速度不足首先是系統症狀，而不是氣缸判決。只在供氣歧管取得的壓力曲線無法定位節流，因為主動腔仍可能供氣不足，排氣腔也可能保有背壓。動作期間應量測兩個氣缸端口，並與閥指令及位置訊號比較時間。這能區分閥反應延遲、腔室充填、排氣受限與機械啟動阻力。只有證據指出氣缸內部流道或產品額定是失敗關卡時，才核準致動器升級；若原因是閥、管路、消音器或供氣恢復，應直接處理該元件。
內建緩衝能停止移動質量嗎？
Parker 明確指出，緩衝入口速度通常比平均活塞速度高約 50%，並要求使用移動質量與容許入口速度資料選型。 因此停止能力必須與型錄行程速度分開核準（Parker P1F，2026 年查閱）。
最基本動能計算為：
其中 是進入緩衝時的動能， 是與氣缸連結的總移動質量， 是緩衝入口速度。質量要包括治具、轉接件、導向滑台與產品。 應來自量測、已驗證運動模型或製造商核準選型方法。
速度以平方影響動能。在質量不變時：
入口速度加倍會產生四倍動能。這個比值是物理關係，卻不是氣缸額定。活塞進入緩衝區時，壓縮空氣可能繼續做功，外部垂直負載也可能增加或移除能量。完整結果必須與確切緩衝圖或容許能量方法比較。
若內部緩衝不足，解法不一定是不同氣缸；可降低入口速度或移動質量、修改運動曲線，或選用合適的高能量型氣缸。其餘情況可使用外部緩衝器，並按每行程與每小時能量選型；再查閱行程末端力指南，因為平均停止力不等於峰值衝擊力。
高速設計何時真正增加能力？
SMC CXS-XB19 高速選項加大氣缸接口孔徑，並表示容許動能約為標準型的四倍。 這是可量測的產品專屬改善，不同於聲稱所有高速氣缸都有鋼製端蓋或使用同一密封材料（SMC CXS-XB19，2026 年查閱）。
當文件化變更能解決失敗關卡時，專用設計才有價值，例如：
- 更大的內部流通面積。
- 對所需缸徑與行程提供較高的核準活塞速度範圍。
- 在所需安裝方向與緩衝設定下有更大容許質量速度範圍或動能，不能從不同缸徑推定。
- 核準承受應用力矩的軸承或導向配置。
- 核準用於實測溫度與工作條件的密封、潤滑劑或材料選項。
- 經要求入口條件驗證的緩衝或緩衝墊系統。
要求供應商明確說明比較鏈：哪個標準型號失敗、超出哪項限制、由哪個高速型號替代，以及哪項公布數值或試驗補足差距。沒有這條鏈，升級只是行銷標籤，不是工程決策。
標準氣動氣缸何時是更好的選擇？
SMC 標準 C85 系列公布最高 1,500 mm/s，證明標準氣缸在確切限制內可以是正確的快速動作選擇。 標準型在動作、推力、停止與工作檢查都有文件化餘量時，不需要特殊高速選項（SMC C85，2026 年查閱）。
符合以下條件時保留標準氣缸：
- 額定速度通過。
- 動態端口壓力保留所需推力。
- 移動質量與入口速度落在緩衝或緩衝墊限制內。
- 外部導向承受禁止的側向負載與力矩，不把對心誤差或卡滯力傳回活塞桿與軸承。
- 閥與管路可供應所需流量且運動穩定。
- 持續量產測試顯示時間、溫度與洩漏穩定。
- 標準安裝件、密封件與耗材可簡化維護且不犧牲要求。
這不等於選擇最便宜的氣缸。只有完整系統證明要求時，標準型才更好；依賴未解釋的型錄界線仍是未驗證選型。
長行程或高質量軸請審查負載減速的慣性匹配。較大缸徑可提高推力，也會增加腔室容積與耗氣量，因此加大氣缸不是通用提速方法。
不良高速行程能告訴你什麼？
AutomationDirect 指出速度提高會增加閥、管路與接口的壓降，Parker 則把行程速度與緩衝容量分開。 兩項來源共同說明，一個症狀不能證明標準氣缸需要更換（AutomationDirect；Parker P1F，2026 年查閱）。
| 觀察症狀 | 首要量測 | 可能檢查路徑 |
|---|---|---|
| 兩方向都慢 | 調壓器與兩端口壓力曲線 | 供氣、FRL、閥與共用管路 |
| 單一方向慢 | 主動端口壓力與對側背壓 | 方向閥路徑、流量控制、管路或排氣 |
| 速度合格但末端衝擊強烈 | 移動質量、緩衝入口速度與設定 | 內建緩衝、運動曲線或外部吸收器 |
| 治具在末端反彈 | 位置曲線、擋塊接觸與壓力曲線 | 緩衝調整、機械擋塊與結構剛性 |
| 持續循環時動作時間漂移 | 溫度、洩漏、壓力恢復與工作循環 | 密封狀態、潤滑政策、供氣恢復與熱限制 |
| 活塞桿或導向卡滯 | 對心、側向負載、導向預壓與安裝變形 | 機械重新設計，而不是更換速度等級 |
不要只憑速度診斷端蓋破裂、密封硬化或內孔刮傷。應從受損零件與運轉記錄開始：壓力曲線、實際循環順序、負載方向、溫度趨勢與近期維護。把活塞桿或軸承損傷歸因於速度前，先檢查對心與負載路徑。污染證據應與過濾及潤滑歷程比較，端蓋痕跡則要對照緩衝設定、擋塊與入口速度。若症狀總出現在同一方向，可能是閥或排氣路徑不對稱。只有實際元件證據把損傷與特定工作條件連結時，失效分析才有用。
真正有用的區分不是「標準型失敗、高速型成功」，而是空氣路徑限制、推力限制、停止能量限制、工作限制或機械負載限制。說清失敗限制，矯正措施才可測試。
可辯護的標準型與高速型決策
列舉的 SMC 範例在標準、改良或高速產品中涵蓋 800 至 1,500 mm/s，Parker 又警告緩衝入口速度可能高於平均值 50%。 因此可辯護選型應遵循證據關卡，不採單一速度界線（SMC；Parker，2026 年查閱）。
把最終決策寫成簡短核準記錄：
- 動作時間。
- 最低動態壓力與實測排氣背壓。
- 確切氣缸型號、缸徑、行程與公布速度範圍。
- 移動質量、實測或製造商核準的緩衝入口速度、緩衝設定，以及用於核準停止的確切圖表或容許能量方法。
- 持續試驗時間及時間與溫度趨勢。
- 失敗關卡、矯正措施與最終驗收結果。
高速與標準氣動氣缸常見問題
SMC 公布的標準氣缸範例達 1.5 m/s，高速範例則為 1.0 至 1.5 m/s，因此以下五個常見採購問題不能以單一速度界線回答。 答案分開產品額定、供氣流量、停止能量與安裝後驗證（SMC，2026 年查閱）。
所有超過 1.5 m/s 的應用都需要高速氣缸嗎？
不一定。部分標準產品額定至 1.5 m/s，部分高速版本則等於或低於該值。先查確切系列與缸徑，再驗證行程、移動質量、緩衝與工作循環。通用界線不能取代製造商速度及質量能量限制。
更大的閥能讓標準氣缸適合高速嗎？
只有空氣路徑限制能用更大閥修正；審查閥與管路前應先量測動態壓力與排氣背壓。額外流量不能修正緩衝不足或機械缺陷，也不能使超出氣缸額定的運轉合法化。
緩衝選型應使用平均活塞速度嗎？
不能單獨使用。Parker 警告緩衝入口速度可能比平均速度高約 50%。應把實測或製造商核準的入口速度與總移動質量搭配，再依確切緩衝圖或容許能量方法選型；若製造商程序要求，還要納入驅動能量。
高循環頻率一定需要高速氣缸嗎？
不同缸徑與產品系列沒有通用循環頻率界線。應記錄持續頻率與突發運轉時間，並同時追蹤溫度、洩漏、壓力恢復與末端行為。只有標準系列超出文件化限制時才選特殊型號。
何時應使用外部緩衝器？
氣缸製造商的內建緩衝限制被超出，或機台擋塊需要獨立額定的能量吸收器時使用。依衝擊質量、速度與驅動力選型，並分別檢查每行程及每小時能量。依製造商資料確認安裝對心與行程接合。
