氣缸端蓋緩衝選型：固定緩衝墊與可調式氣墊

選擇固定緩衝墊或可調式氣墊是能量容量決策，不是依通用缸徑、負載或速度門檻判斷。當實際行程末端能量在額定值內時，固定彈性體緩衝墊可能是正確且低複雜度的選擇；當負載需要受控減速，且所選氣缸提供足夠緩衝容量時，可調式氣墊才有價值。

先確認實際移動質量與緩衝開始時的活塞速度，再將這個運轉點與確切的氣缸系列、缸徑、行程方向、壓力、緩衝類型，以及製造商公布的允許能量或質量對速度資料比較。若該點落在公布包絡之外，調整針閥不能創造更多額定容量。

重點摘要

Parker 警告，緩衝入口速度可能比平均活塞速度高約 50%。

SMC 依系列與缸徑公布不同的允許緩衝能量，因此不存在可合理套用的通用門檻。

在最可信的最差生產負載下，分別選擇、調整並驗證每個行程方向。

簡短答案：依能量與目錄限制選擇

SMC 在一個 16 mm CJ2 範例中，將橡膠緩衝墊列為 0.090 J、氣墊列為 0.18 J，差異為 2:1，但只適用於該列出的配置（SMC 氣缸選型指南）。正確選擇應以所選型號自身的容量資料為準。

當製造商確認固定緩衝墊可承受實際行程末端能量、環境、溫度與重複頻率，且反彈或停止距離不會干擾製程時，選擇固定緩衝墊。它的被動結構不需要試車調整，但仍需檢查永久變形、裂紋、硬化、軟化或固定力喪失。

當應用受益於較長且可調的減速階段，且確切氣缸的緩衝包絡涵蓋移動質量與入口速度時，選擇可調式氣墊。針閥用來設定排氣限制；它不會改變活塞質量、緩衝長度、可用腔室容積、密封狀態或氣缸的結構限制。

當運轉點超過內建緩衝資料時，應改用更大氣缸、不同緩衝設計或外部避震器。除非元件製造商明確將這些功能合併，否則機台停止器與負載導引應與氣缸緩衝分開處理。

固定緩衝墊與可調式氣墊如何停止負載？

Festo 將氣動氣缸行程末端緩衝分成 3 種廣義方法：機械或彈性、氣動或伺服氣動，以及液壓阻尼（Festo）。固定緩衝墊與可調式氣墊採用不同機制，但兩者最後都可能在實體行程極限處以受控方式接觸。

固定緩衝墊是彈性體元件，活塞或滑台到達末端區域時會被壓縮。其配方、硬度、幾何形狀、預壓、溫度、應變速率與老化程度，決定它儲存、回傳與耗散多少能量。只有在這些材料特性維持於設計範圍內時，它才會保持被動且可重複的性能。

可調式氣墊是在最後接觸前開始作用的氣動減速機制。緩衝凸台或套筒進入匹配的密封件或缸孔，隔離一個空氣腔，並迫使空氣通過受限排氣路徑。通常關小針閥會增加限制，打開則減少限制。由於內部通道各異，製造商說明仍是最高依據。

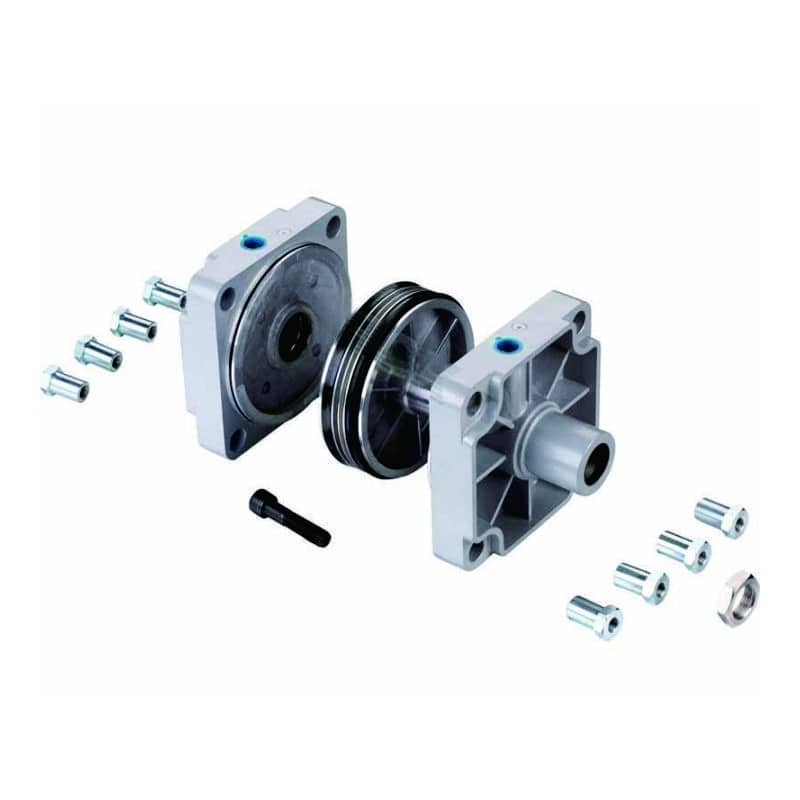

用來辨識實際端蓋配置的氣動氣缸端蓋、活塞、緩衝元件與安裝硬體爆炸圖

氣缸爆炸圖有助於辨識端蓋與活塞組件，但單靠照片不能確定緩衝類型、有效緩衝長度或允許能量。

比較項目	固定彈性體緩衝墊	可調式氣墊
主要機制	黏彈性壓縮	受計量排氣控制的受困空氣壓力
調整	通常無	特定型號的針閥或螺釘
選擇依據	緩衝墊能量、壓縮、溫度與壽命資料	氣缸緩衝圖、壓力範圍、質量與入口速度
典型試車工作	確認接觸安靜穩定且反彈可接受	平衡最後撞擊、反彈與末段行程時間
常見劣化	永久變形、裂紋、硬化、軟化	密封旁通、污染、針閥漂移、緩衝凸台損傷
容量反應	由材料與幾何形狀固定	在固定實體容量包絡內調整反應

固定緩衝墊透過材料變形管理能量。氣墊則藉由捕集並計量壓縮空氣，提早開始減速。

Video: 可調式緩衝：優點 AVENTICS 示範硬性末端撞擊與受控可調式停止之間可觀察到的差異。

製造商的可調式氣動緩衝示範。最終選擇仍需要所選氣缸公布的容量資料。

如需量測峰值力、反彈與溫度等暫態量，請使用另外的彈性體緩衝墊與氣墊頻率響應指南。

控制氣缸緩衝選型的輸入

Parker 在 OSP-P 選型範例中指出，緩衝開始時的活塞速度通常比平均速度高約 50%（Parker OSP-P 目錄）。這項警告表示平均行程時間可用於初步篩選，但不足以完成最終緩衝選型。

記錄實際移動質量，不要只記載有效負載。納入製造商指定的活塞與活塞桿貢獻、工具、滑台、轉接件、電纜拖鏈、夾具、產品，以及隨軸移動的任何煞車外殼。對無桿氣缸而言，外部滑台與附加負載都屬於緩衝質量。

量測或保守估算緩衝入口速度。平均循環時間相同時，長行程可能比短行程達到更高峰值速度。排氣節流控制、閥流量、管路、負載方向、供氣壓力與控制器時序，也可能使伸出與縮回產生不同的入口速度。

必要輸入	應記錄的內容	重要原因
氣缸識別	製造商、系列、缸徑、行程、活塞桿或滑台配置	將計算連結到正確的容量圖
緩衝類型	無、緩衝墊、可調式氣墊、自調式氣墊或外部裝置	定義可用的選型方法
移動質量	該方向上移動的每個部件	動能與質量成正比
緩衝入口速度	實際負載下的伸出與縮回速度	動能與速度平方成正比
驅動條件	壓力、負載力、方向與作用中的閥	減速期間氣壓或重力可能持續做功
緩衝長度	所選型號聲明的有效行程	設定可用來消除速度的距離
循環模式	每分鐘事件數、停留、班次與批次運轉	顯示熱累積與恢復時間
製程要求	反彈、穩定時間、噪音、位置重複性	決定技術上安全的停止是否符合操作需求
環境	溫度、化學品、污染、沖洗	改變彈性體與小孔的行為

依我們檢視氣缸應用的經驗，入口速度是最常缺少的輸入。團隊常提交缸徑、行程、負載與總循環時間，接著假定平均速度代表停止狀態。要求提供一段短的負載運動軌跡或高幀率影片，可能揭露平均值掩蓋的加速、滑行與減速。

所需緩衝能量應如何計算？

SMC 在氣缸選型指南中使用線性動能關係，並以焦耳公布特定型號的允許值（SMC）。請將方程式用作篩選步驟，然後遵循所選製造商自身的計算方法，因為某些目錄限制已包含不可重複計入的假設。

緩衝入口的移動動能為:

E_{\mathrm{k}} = \frac{1}{2} m v^2

其中， $E_{\mathrm{k}}$ 是以焦耳表示的動能， $m$ 是以公斤表示的移動質量， $v$ 是以公尺每秒表示的緩衝入口速度。請使用方向專用數值。縮回與伸出行程可能具有不同的質量、速度、力量與公布容量。

保守的系統審查也可以追蹤在緩衝行程中持續的驅動功：

E_{\mathrm{drive}} = F_{\mathrm{drive}} \cdot s_{\mathrm{cushion}}

其中， $F_{\mathrm{drive}}$ 是仍沿行進方向作用、以牛頓表示的淨力， $s_{\mathrm{cushion}}$ 是以公尺表示的有效緩衝距離。壓力、負載力、摩擦、重力與排氣背壓會影響淨值。

當供應商的方法允許合併各項時，篩選要求可寫成：

E_{\mathrm{required}} = S\left(E_{\mathrm{k}} + E_{\mathrm{drive}}\right)

因子 $S$ 是用來涵蓋變異與不確定度的工程裕度，不是通用常數。應依機台風險評估、量測信心、負載變異、工作週期與元件製造商說明選定。

假設一個 12 kg 的移動組件以 0.8 m/s 進入緩衝區。若估計淨驅動力在 25 mm 緩衝距離內為 100 N，篩選計算如下：

E_{\mathrm{k}} = \frac{1}{2}(12)(0.8)^2 = 3.84\ \mathrm{J}

E_{\mathrm{drive}} = (100)(0.025) = 2.50\ \mathrm{J}

若採用示例性的 1.25 裕度，合併篩選值為：

E_{\mathrm{required}} = 1.25(3.84 + 2.50) = 7.93\ \mathrm{J}

這是示範計算，不是客戶結果，也不是通用驗收限制。除非目錄採用相同的能量定義、負載慣例、壓力假設與行程方向，否則不要將 7.93 J 直接與目錄值比較。若製造商改以質量對速度包絡表示，請將運轉點標示在該包絡上。

工具氣壓缸選型緩衝能量計算器依實際移動質量與緩衝入口速度估算動能、驅動功、所需吸收能量、每小時能量與容量裕度。緩衝能量 =（0.5 × 質量 × 速度² + 驅動功 + 重力功）× 安全係數移動質量撞擊速度驅動力緩衝行程開啟計算工具

移動氣缸負載的動能計算指南更詳細說明質量與速度輸入；負載質量對速度緩衝圖指南則說明特定型號包絡的讀法。

何時固定緩衝墊是較好的規格？

Festo 將彈性阻尼描述為適合相對低速、低負載或短行程工作，而 SMC 列出的 16 mm CJ2 橡膠緩衝墊範例允許 0.090 J（Festo；SMC）。使用這個數值只是為了說明確切系列的重要性，不應視為整個系列的門檻。

當目錄確認能量容量足夠，且製程接受其停止行為時，固定緩衝墊很有吸引力。典型用途包括輕型工具的短距離移動、緊湊機構、感測器旗標、小型閘門，以及外露調整螺釘會造成不必要維護或衛生變數的應用。

應依聲明條件選擇緩衝墊。溫度可能改變剛度與反彈；油、冷卻液、清潔劑、臭氧與水解可能改變材料。高重複頻率可能在緩衝墊恢復前累積熱量；即使緩衝墊沒有明顯裂開，壓縮永久變形也可能逐漸減少有效行程。

固定不代表免維護。檢查緩衝墊是否有永久變形、擠出、裂紋、表面黏性、硬化、鬆動與材料轉移；記錄滿速生產時撞擊聲、反彈、穩定時間或安裝座移動是否改變。

僅在以下所有陳述都成立時使用固定緩衝墊：

確切的緩衝墊或氣缸具有適用於該運轉條件的公布容量資料；
兩個行程方向都維持在相關限制內；
反彈與最後位置符合製程要求；
溫度、化學品、污染與循環速率彼此相容；
氣缸安裝座與機台停止器沒有超出額定值使用；
可預見的速度、有效負載或壓力增加不會消除所需裕度。

只有在製程窗口狹窄時，簡單性優勢才是真實的。被動緩衝墊可避免調整漂移，但操作員改變有效負載、壓力或速度時，它無法適應。若機台有多個配方，應評估每個配方，不要只依最輕產品核准緩衝墊。

可調式氣墊何時能提供有用控制？

在同一個 SMC CJ2 範例中，16 mm 氣墊列為 0.18 J，橡膠緩衝墊則為 0.090 J（SMC）。這項特定型號差異說明容量增加，而針閥則控制受困空氣在最後行程中的排出方式。

當所選型號涵蓋所需能量，且製程需要控制最後撞擊、反彈、穩定時間或噪音時，可調式氣墊很有用。它通常適合較高移動能量、較長行程、較快入口速度、脆弱有效負載，以及兩個移動方向需要不同設定的機台。

調整不是容量升級。若針閥開得太大，壓力可能無法及時上升，活塞會猛烈撞擊最後的緩衝墊或端蓋；若關得太小，活塞可能過早減速、反彈、在感測器前停滯，或爬行通過行程最後一段。

氣墊行為也取決於完整排氣路徑。受限的閥接口、尺寸不足的接頭、堵塞的消音器、過長管路、共用歧管排氣或下游背壓，都可能改變表面上的針閥反應。在歸咎於緩衝機制前，先診斷這些限制。

在以下情況選擇可調式氣墊：

製造商提供的質量對速度或允許能量包絡涵蓋該應用；
有效緩衝長度與壓力範圍符合運轉條件；
試車操作可安全進行，且最後設定可以鎖定或受控；
生產變異維持在調整範圍內；
維護人員可以檢查緩衝密封件、針閥、單向通路與對污染敏感的通道；
製程從受控減速獲得的效益，大於採用密封且無需調整設計的效益。

高速氣缸氣墊指南涵蓋由速度主導的應用；若主要問題是壓力旁通或單向接合，請使用緩衝密封工程指南。

內建緩衝具有明確限制

SMC 指示使用者在動能超過內建緩衝值時考慮更大缸徑或外部停止器；Parker 則要求在超出其質量對入口速度限制時增加避震器（SMC；Parker）。更小的針閥開度不能替代更大的容量。

當外部工業避震器的額定值能在實際撞擊速度與事件頻率下去除所需能量，且機台結構能承受產生的反作用力時，使用外部工業避震器。其安裝位置很重要。在有導引或無桿軸上，將避震器放在遠離移動重心的位置，可能增加俯仰、偏航或滾轉力矩。

當氣缸內部末端位置並非用來建立機台精度或抵抗外部負載時，可能需要獨立的機械停止器。此時停止器、機架、緊固件與接觸幾何都需要各自進行力量、疲勞與對準檢查。

目錄檢查用來選出候選方法；安裝驗證則確認完整機台是否能安全且一致地停止。

決策不一定是二選一。有些氣缸使用氣動緩衝，最後接觸時再由彈性體元件承接；另一些則使用內建緩衝加外部避震器，由外部裝置管理高能量，氣缸緩衝控制剩餘運動。

可調式緩衝應如何安全試車？

OSHA 29 CFR 1910.147 明確將氣動能量列為危險能量來源，並要求受規範的維修工作控制意外啟動或儲存能量釋放（OSHA）。帶能量觀察與隔離檢查是不同工作，因此機台核准程序必須定義適用的狀態。

不要假定 1.5 圈開啟這類通用起始位置。針閥設計、螺距、可用行程、出廠預設、氣缸缸徑、壓力與緩衝幾何各不相同。應從確切製造商的試車說明開始，並在變更前記錄原供應位置。

使用以下受控順序：

確認氣缸系列、緩衝選項、負載、壓力、速度控制方向與外部排氣路徑。
在護罩與禁入區就位後，建立安全的觀察方法。
只有在製造商與機台風險評估允許時，才以降低速度或壓力開始。
在預定負載下分別觀察伸出與縮回。
對一個端部進行一次小幅且有文件記錄的調整。
運轉足夠循環以觀察重複性，然後記錄最後撞擊、反彈、穩定、聲音、壓力與行程時間。
以受控步驟逐步提高到最可信的最差生產條件。
若設計提供該功能，鎖定或保護最後設定。
在檢查、清潔、拆卸或密封件作業前，執行核准的能量隔離程序。

除非製造商明確指示，否則不要完全關閉緩衝閥。完全受限的緩衝可能造成高壓、反彈或行程不完整。針閥幾乎關閉時仍然硬停，可能表示能量過大、密封旁通、緩衝凸台損壞或外部排氣問題，而不是調整不足。

若氣缸已出現硬性撞擊、最後一段爬行緩慢、只有一端故障或設定不穩，請在訂購零件前使用氣缸緩衝故障診斷指南。

RFQ 與驗收檢查表

Parker 將移動質量與緩衝開始時的活塞速度列為其氣動端部緩衝選型圖的 2 個主要輸入（Parker）。有用的 RFQ 還應加入方向、壓力、緩衝行程、循環模式、環境、製程反應，以及將應用連結到一個確切氣缸所需的證據。

請在需求中納入以下欄位：

氣缸識別： 標準、製造商、系列、缸徑、行程、活塞桿尺寸、安裝方式與方向。
緩衝選項： 每個端部的固定緩衝墊、可調式氣墊、自調式緩衝或外部裝置。
移動質量： 有效負載、工具、滑台、轉接件、產品、電纜拖鏈與其他移動硬體。
運動資料： 伸出與縮回的緩衝入口速度，以及量測或估算方法。
力量條件： 工作壓力、反向負載、重力方向、摩擦估算與外部力量。
緩衝行程： 每個端部的有效長度與製造商定義。
工作負荷： 每分鐘循環數、批次持續時間、停留、班次與預期配方變更。
製程限制： 可接受撞擊、反彈、穩定時間、噪音與最後位置行為。
環境： 溫度、污染物、化學品、沖洗、粉塵與潤滑劑限制。
容量證據： 目錄頁、質量對速度圖、允許能量、假設與所需裕度。
外部阻尼： 避震器型號、能量額定值、事件頻率、行程、安裝方式與反作用力路徑。
試車紀錄： 出廠設定、最後針閥位置、生產測試條件與驗收結果。

將每個端部視為獨立的選型項目。伸出與縮回可能具有不同有效活塞面積、速度、重力貢獻、有效負載幾何、外部停止器與排氣路徑。單純說氣缸「有氣墊」會掩蓋最可能超出限制的方向。

最終驗收紀錄應識別確切零件號碼與配置，而不只是氣缸系列。若供應商替換緩衝選項、缸徑、活塞桿、密封套件、端蓋或外部避震器，核准變更前應重新進行容量檢查。

氣缸端蓋緩衝常見問答：買方應詢問什麼？

SMC 在一般選型指南中描述 2 種內建緩衝類別，即橡膠緩衝墊與氣墊；Festo 則描述 3 種更廣義的阻尼方法，還包括液壓阻尼。以下常見問答將這些分類與特定型號容量、改裝可行性、針閥設定、外部停止器及現場驗收分開處理。

選擇氣墊是否有通用的速度或缸徑門檻？

沒有。缸徑與速度會影響結果，但選擇還取決於移動質量、緩衝入口速度、壓力、力量方向、有效緩衝長度、循環模式與確切型號的公布容量。請使用製造商針對每個端部提供的允許能量或質量對速度資料，不要套用通用的 300 mm/s 或 32 mm 門檻。

可調式氣墊可以改裝到固定緩衝墊氣缸上嗎？

只有在製造商針對該確切氣缸提供核准轉換方案時才可以。可調式緩衝可能需要不同的活塞、緩衝凸台、密封件、端蓋、針閥組件、單向通路與加工。單獨更換端蓋不能確立相容性、壓力完整性、緩衝接合或原氣缸的額定性能。

緩衝針閥的正確起始位置是什麼？

使用所選製造商的試車說明與出廠設定。沒有通用圈數，因為針閥幾何、螺距、可用行程、缸徑、緩衝容積與壓力各不相同。記錄原始位置，對一個端部以小幅增量變更，並在實際負載下驗證撞擊、反彈、最後行程與重複性。

氣墊可以取代機械停止器嗎？

不一定。氣墊會在行程末端附近使活塞減速，但氣缸內部末端位置可能沒有額定為機台精密基準，也可能不能作為承受外部力量的停止器。當機台需要明確位置、負載限制或氣缸額定值之外的結構反作用時，應指定獨立機械停止器。

何時需要外部避震器？

當運轉點超出內建緩衝包絡、製程需要更長的受控停止，或氣缸不應承受反作用負載時，使用外部避震器或其他工程化停止系統。應依每次事件能量、撞擊速度、事件頻率、行程、溫度、安裝位置與機台結構為裝置選定尺寸。
