Выбор между фиксированным буфером и регулируемой пневмоамортизацией определяется энергией и номинальной вместимостью, а не универсальным порогом диаметра, нагрузки или скорости. Фиксированный эластомерный буфер может быть правильным и более простым решением, если фактическая энергия в конце хода остаётся в пределах его номинала. Регулируемая пневмоамортизация полезна, когда нагрузке требуется контролируемое замедление, а выбранный цилиндр имеет достаточную амортизационную способность.

Начните с фактической движущейся массы и скорости поршня в начале амортизации. Затем сопоставьте эту рабочую точку с точной серией цилиндра, диаметром, направлением хода, давлением, типом амортизации и данными изготовителя по допустимой энергии или диаграмме «масса–скорость». Если точка выходит за опубликованный диапазон, закрытие регулировочной иглы не создаст дополнительной номинальной способности.

Ключевые выводы

  • Parker предупреждает, что скорость входа в амортизацию может быть примерно на 50% выше средней скорости поршня.
  • SMC публикует разные допустимые энергии амортизации в зависимости от серии и диаметра, поэтому универсальный порог необоснован.
  • Выбирайте, регулируйте и проверяйте каждое направление хода при наиболее тяжёлой реалистичной производственной нагрузке.

Краткий ответ: выбирайте по энергии и ограничениям каталога

В одном примере цилиндра CJ2 с диаметром 16 мм SMC указывает 0,090 Дж для резинового буфера и 0,18 Дж для пневматической амортизации — разницу 2:1, применимую только к этой конфигурации (руководство SMC по выбору цилиндров). Правильный выбор определяется данными о способности выбранной модели.

Выбирайте фиксированный буфер, если изготовитель подтверждает его пригодность для фактической энергии в конце хода, окружающей среды, температуры и частоты повторения, а отскок или тормозной путь не мешают процессу. Пассивная конструкция исключает регулировку при вводе в эксплуатацию, но всё равно требует контроля остаточной деформации, трещин, затвердевания, размягчения или потери удержания в посадке.

Выбирайте регулируемую пневмоамортизацию, если применению нужна более длинная и настраиваемая фаза замедления, а диапазон амортизации точного цилиндра покрывает движущуюся массу и скорость входа. Игла регулирует ограничение выхлопа. Она не меняет массу поршня, длину амортизации, доступный объём камеры, состояние уплотнения или конструкционные пределы цилиндра.

Переходите на цилиндр большего размера, другую конструкцию амортизации или внешний демпфер, если рабочая точка выходит за данные встроенной амортизации. Не смешивайте останов машины и направляющую нагрузку с амортизацией цилиндра, если изготовитель компонента прямо не объединяет эти функции.

Как фиксированный буфер и регулируемая пневмоамортизация останавливают нагрузку?

Festo объединяет амортизацию в конце хода пневматических цилиндров в 3 общих метода: механический или упругий, пневматический или сервопневматический и гидравлическое демпфирование (Festo). Фиксированные буферы и регулируемая пневмоамортизация используют разные механизмы, но оба варианта могут завершать движение контролируемым контактом на физическом конце хода.

Фиксированный буфер — это эластомерный элемент, сжимающийся, когда поршень или каретка достигает конечной зоны. Состав, твёрдость, геометрия, предварительное сжатие, температура, скорость деформации и старение определяют, сколько энергии он накапливает, возвращает и рассеивает. Он остаётся пассивным и повторяемым только пока свойства материала находятся в расчётном диапазоне.

Регулируемая пневмоамортизация — это пневматический механизм замедления, начинающий работать до финального контакта. Амортизационный выступ или втулка входит в соответствующее уплотнение или отверстие, изолирует воздушную полость и заставляет воздух проходить через ограниченный выхлопной канал. Обычно закрытие иглы увеличивает ограничение, а открытие уменьшает его. Определяющими остаются инструкции изготовителя, поскольку внутренние каналы различаются.

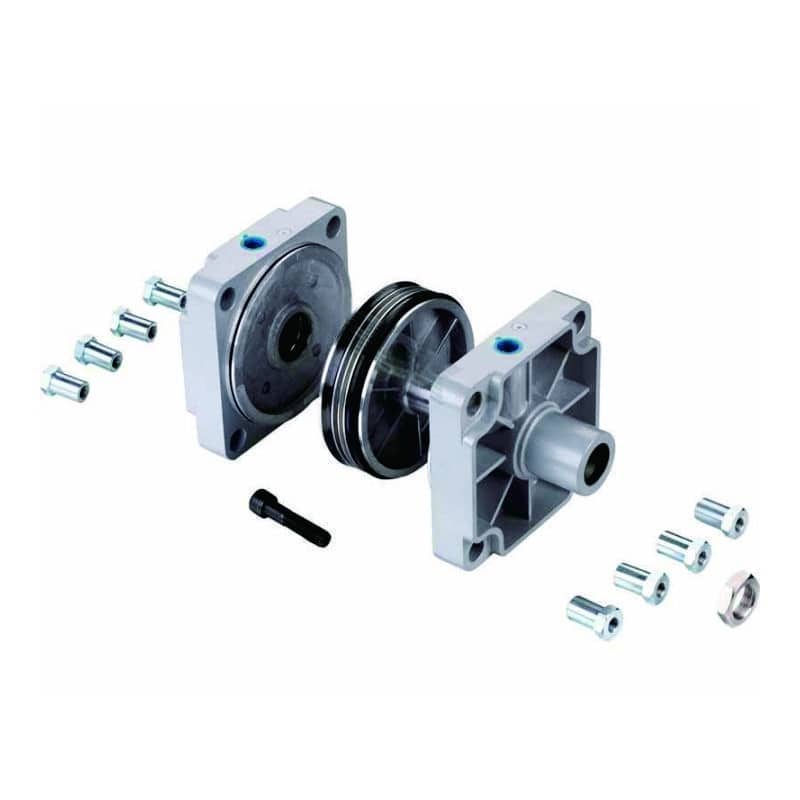

Разобранные крышки пневматического цилиндра, поршень, элементы амортизации и крепёж для определения фактической конфигурации крышки

Взрывная схема цилиндра помогает определить крышки и поршневую группу, но по одной фотографии нельзя установить тип амортизации, эффективную длину амортизации или допустимую энергию.

Параметр сравнения Фиксированный эластомерный буфер Регулируемая пневмоамортизация
Основной механизм Вязкоупругое сжатие Давление захваченного воздуха с дозированным выхлопом
Регулировка Обычно отсутствует Игла или винт конкретной модели
Основание для выбора Данные об энергии буфера, сжатии, температуре и ресурсе Диаграмма амортизации цилиндра, диапазон давления, масса и скорость входа
Типичная задача при вводе в эксплуатацию Подтвердить тихий, стабильный контакт и приемлемый отскок Сбалансировать конечный удар, отскок и время последнего участка хода
Типичное ухудшение Остаточная деформация, трещины, затвердевание, размягчение Пропуск уплотнения, загрязнение, уход настройки иглы, повреждённый амортизационный выступ
Характер способности Фиксируется материалом и геометрией Настраивается внутри заданного физического диапазона способности
Механическая последовательность работы фиксированного буфера и регулируемой пневмоамортизации Вертикальное сравнение показывает прямое сжатие эластомера в фиксированном буфере и изоляцию камеры, рост давления, дозированный выхлоп и конечный контакт в регулируемой амортизации. Два механизма, одна задача в конце хода Выбранный компонент должен поглощать фактическую рабочую энергию в пределах своего номинального диапазона. Фиксированный буфер 1. Поршень достигает буфера Скорость сохраняется до контакта 2. Эластомер сжимается Сила растёт на коротком участке хода 3. Энергия поглощается Часть рассеивается, часть может вернуться Способность зависит от материала, геометрии, температуры и скорости Регулируемая пневмоамортизация 1. Амортизационная камера герметизируется Формируется объём захваченного воздуха 2. Противодавление растёт Поршень замедляется 3. Игла дозирует выхлоп Ограничение формирует остановку Регулировка меняет отклик, но не номинальный диапазон оборудования Подтвердите конечный контакт, отскок, давление, шум и время установления при реальной нагрузке.
Фиксированный буфер управляет энергией за счёт деформации материала. Пневмоамортизация начинает замедление раньше, захватывая и дозируя сжатый воздух.
Демонстрация изготовителя регулируемой пневматической амортизации. Для окончательного выбора всё равно требуются опубликованные данные о способности выбранного цилиндра.

Для измерения переходных явлений, таких как пиковая сила, отскок и температура, используйте отдельное руководство о частотной характеристике эластомерного буфера и пневмоамортизации.

Данные, определяющие выбор амортизации цилиндра

В примере выбора OSP-P Parker указывает, что скорость поршня в начале амортизации обычно примерно на 50% выше средней скорости (каталог Parker OSP-P). Это предупреждение делает среднее время хода полезным для первичной проверки, но недостаточным для окончательного выбора амортизации.

Записывайте фактическую движущуюся массу, а не только полезную нагрузку. Включите указанную изготовителем массу поршня и штока, оснастку, каретку, адаптеры, кабельные цепи, захват, изделие и любой корпус тормоза, перемещающийся вместе с осью. В бесштоковом цилиндре внешняя каретка и присоединённая нагрузка входят в амортизируемую массу.

Измерьте или консервативно оцените скорость при входе в амортизацию. При одинаковом среднем времени цикла длинный ход может достигать большей пиковой скорости, чем короткий. Дросселирование на выхлопе, пропускная способность клапана, трубки, направление нагрузки, давление питания и синхронизация контроллера также могут давать разные скорости входа при выдвижении и втягивании.

Требуемый параметр Что записать Почему это важно
Идентификация цилиндра Изготовитель, серия, диаметр, ход, конфигурация со штоком или кареткой Связывает расчёт с правильной диаграммой способности
Тип амортизации Отсутствует, буфер, регулируемая пневматическая, саморегулируемая пневматическая или внешнее устройство Определяет доступный метод выбора
Движущаяся масса Каждая деталь, перемещающаяся в этом направлении Кинетическая энергия прямо пропорциональна массе
Скорость входа в амортизацию Выдвижение и втягивание при реальной нагрузке Кинетическая энергия растёт пропорционально квадрату скорости
Условия привода Давление, сила нагрузки, ориентация и активные клапаны Давление воздуха или сила тяжести могут продолжать совершать работу во время замедления
Длина амортизации Эффективная длина хода, указанная для выбранной модели Задаёт расстояние, доступное для снижения скорости
Профиль цикла События в минуту, паузы, смены и серии циклов Показывает накопление тепла и время восстановления
Требование процесса Отскок, время установления, шум, повторяемость положения Определяет, приемлема ли с эксплуатационной точки зрения технически безопасная остановка
Окружающая среда Температура, химические вещества, загрязнение, мойка Меняет поведение эластомера и малых отверстий

При проверке применений цилиндров мы обнаружили, что скорость входа чаще всего отсутствует в исходных данных. Обычно указывают диаметр, ход, нагрузку и общее время цикла, а затем принимают среднюю скорость за скорость остановки. Короткая запись движения под нагрузкой или видео с высокой частотой кадров может показать скрытые средней скоростью разгон, участок постоянной скорости и замедление.

Как рассчитать требуемую энергию амортизации?

В руководстве по выбору цилиндров SMC использует обычную зависимость кинетической энергии и публикует допустимые значения конкретных моделей в джоулях (SMC). Используйте уравнение для первичной проверки, а затем следуйте методу расчёта выбранного изготовителя, поскольку некоторые каталожные пределы уже включают допущения, которые нельзя учитывать повторно.

Кинетическая энергия движущейся массы при входе в амортизацию равна:

Ek=12mv2E_{\mathrm{k}} = \frac{1}{2} m v^2

Здесь EkE_{\mathrm{k}} — кинетическая энергия в джоулях, mm — движущаяся масса в килограммах, а vv — скорость входа в амортизацию в метрах в секунду. Используйте значения для каждого направления. При втягивании и выдвижении масса, скорость, сила и опубликованная способность могут различаться.

Консервативная проверка системы может также учитывать работу привода, продолжающуюся на участке амортизации:

Edrive=FdrivescushionE_{\mathrm{drive}} = F_{\mathrm{drive}} \cdot s_{\mathrm{cushion}}

Здесь FdriveF_{\mathrm{drive}} — результирующая сила, продолжающая действовать по направлению движения, в ньютонах, а scushions_{\mathrm{cushion}} — эффективное расстояние амортизации в метрах. На результирующее значение влияют давление, сила нагрузки, трение, сила тяжести и противодавление выхлопа.

Если метод поставщика допускает объединение слагаемых, предварительное требование можно записать так:

Erequired=S(Ek+Edrive)E_{\mathrm{required}} = S\left(E_{\mathrm{k}} + E_{\mathrm{drive}}\right)

Коэффициент SS — инженерный запас на вариации и неопределённость. Это не универсальная константа. Выбирайте его по оценке рисков машины, доверию к измерениям, изменчивости нагрузки, рабочему циклу и инструкциям изготовителя компонента.

Рассмотрим условную группу массой 12 кг, входящую в амортизацию со скоростью 0,8 м/с. Если результирующая сила привода на расстоянии амортизации 25 мм оценивается в 100 Н, предварительный расчёт имеет вид:

Ek=12(12)(0.8)2=3.84 JE_{\mathrm{k}} = \frac{1}{2}(12)(0.8)^2 = 3.84\ \mathrm{J}
Edrive=(100)(0.025)=2.50 JE_{\mathrm{drive}} = (100)(0.025) = 2.50\ \mathrm{J}

При иллюстративном запасе 1,25 предварительное суммарное значение равно:

Erequired=1.25(3.84+2.50)=7.93 JE_{\mathrm{required}} = 1.25(3.84 + 2.50) = 7.93\ \mathrm{J}

Это демонстрационный расчёт, а не результат для заказчика и не универсальный предел приёмки. Не сравнивайте напрямую 7,93 Дж с каталожным значением, если каталог использует другое определение энергии, соглашение о нагрузке, допущения по давлению или направление хода. Если изготовитель вместо этого задаёт диаграмму «масса–скорость», нанесите рабочую точку на эту диаграмму.

ИнструментПодбор цилиндраКалькулятор энергии демпфирования цилиндраОцените кинетическую энергию, работу привода, требуемую поглощаемую энергию, энергию за час и запас способности по фактической движущейся массе и скорости входа в амортизацию.Энергия демпфирования = (0,5 × Масса × Скорость² + Работа привода + Работа силы тяжести) × Коэффициент запасаДвижущаяся массаСкорость удараПриводное усилиеХод демпфированияОткрыть калькулятор

Руководство по расчёту кинетической энергии подробнее объясняет исходные данные по массе и скорости. В руководстве по чтению диаграммы «масса–скорость» для амортизации показано, как читать диапазон конкретной модели.

Когда фиксированный буфер является лучшим решением?

Festo описывает упругое демпфирование как подходящее для относительно медленных режимов, небольших нагрузок или коротких ходов, а в примере SMC для резинового буфера CJ2 диаметром 16 мм указано 0,090 Дж (Festo; SMC). Используйте это значение только для объяснения важности точной серии, а не как порог для всего семейства.

Фиксированный буфер целесообразен, когда каталог подтверждает достаточную энергетическую способность, а процесс допускает его характер остановки. Типичные применения включают короткие движения лёгкой оснастки, компактные механизмы, упоры для датчиков, небольшие заслонки и задачи, где открытая регулировочная игла добавила бы нежелательную переменную обслуживания или гигиены.

Выбирайте буфер с учётом заявленных условий. Температура может менять жёсткость и отскок. Масла, охлаждающие жидкости, моющие средства, озон и гидролиз могут изменить материал. Высокая частота повторения может накапливать тепло до восстановления буфера. Остаточная деформация постепенно уменьшает эффективный ход, даже если на буфере нет видимых трещин.

Фиксированный не означает необслуживаемый. Проверяйте буфер на остаточную деформацию, выдавливание, трещины, липкость поверхности, затвердевание, ослабление и перенос материала. При полной производственной скорости фиксируйте изменения шума удара, отскока, времени установления или движения опоры.

Используйте фиксированный буфер только если верны все утверждения ниже:

  • для точного буфера или цилиндра опубликованы данные о способности для рабочих условий;
  • оба направления хода остаются в соответствующем пределе;
  • отскок и конечное положение соответствуют требованию процесса;
  • температура, химические вещества, загрязнение и частота циклов совместимы;
  • опора цилиндра и останов машины не используются за пределами своих номинальных ограничений;
  • предсказуемый рост скорости, полезной нагрузки или давления не уничтожит требуемый запас.

Преимущество простоты реально только при узком рабочем окне процесса. Пассивный буфер исключает уход настройки, но не адаптируется, когда операторы меняют полезную нагрузку, давление или скорость. Если у машины несколько рецептов, оцените каждый рецепт, а не утверждайте буфер по самому лёгкому изделию.

Когда регулируемая пневмоамортизация даёт полезное управление?

В том же примере SMC для CJ2 пневматическая амортизация диаметром 16 мм указана на уровне 0,18 Дж против 0,090 Дж для резинового буфера (SMC). Эта разница конкретной модели показывает дополнительную способность, а игла позволяет управлять выпуском захваченного воздуха на последнем участке хода.

Регулируемая пневмоамортизация полезна, когда выбранная модель покрывает энергию, а процесс требует контроля конечного удара, отскока, времени установления или шума. Она часто подходит для большей движущейся энергии, длинных ходов, более высокой скорости входа, хрупких нагрузок и машин, где для двух направлений движения нужны разные настройки.

Регулировка не увеличивает способность. Если игла слишком открыта, давление может не успеть вырасти, и поршень жёстко ударит буфер или конечную крышку. Если игла слишком закрыта, поршень может замедлиться слишком рано, отскочить, остановиться до датчика или медленно пройти последнюю часть хода.

Отклик пневмоамортизации также зависит от всего выхлопного тракта. Засорённый порт клапана, фитинг малого размера, заблокированный глушитель, длинная трубка, общий выхлоп клапанного острова или противодавление ниже по потоку могут изменить кажущийся отклик иглы. Сначала диагностируйте эти ограничения, а затем связывайте проблему с механизмом амортизации.

Выбирайте регулируемую пневмоамортизацию, когда:

  • изготовитель предоставляет диапазон «масса–скорость» или допустимой энергии, покрывающий применение;
  • эффективная длина амортизации и диапазон давления соответствуют рабочим условиям;
  • доступ для ввода в эксплуатацию безопасен, а окончательная настройка может быть зафиксирована или проверена;
  • производственный разброс остаётся в пределах регулировки;
  • обслуживание позволяет проверять уплотнения амортизации, иглу, обратный канал и проходы, чувствительные к загрязнению;
  • контролируемое замедление приносит процессу больше пользы, чем герметичная конструкция без регулировки.

В руководстве по пневмоамортизации высокоскоростных цилиндров рассматриваются применения, определяемые скоростью. Используйте инженерное руководство по уплотнениям амортизации, когда главной проблемой является утечка давления или срабатывание только в одном направлении.

Встроенная амортизация имеет определённый предел

SMC рекомендует рассмотреть больший диаметр или внешний упор, если кинетическая энергия превышает значение встроенной амортизации, а Parker требует дополнительных демпферов при превышении пределов «масса–скорость» на входе (SMC; Parker). Более сильное закрытие иглы не заменяет большую способность.

Используйте промышленный внешний демпфер, если он рассчитан на поглощение требуемой энергии при фактических скорости удара и частоте событий, а конструкция машины выдерживает возникающую реактивную силу. Важна и монтажная позиция. На направляемых или бесштоковых осях установка демпфера далеко от центра тяжести движущейся массы может добавить моменты тангажа, рыскания или крена.

Отдельный механический упор может потребоваться, если внутренняя конечная позиция цилиндра не предназначена для задания точности машины или восприятия внешней нагрузки. Поэтому упор, рама, крепёж и геометрия контакта требуют собственных проверок силы, усталости и соосности.

Путь выбора фиксированного буфера, регулируемой пневмоамортизации и внешнего демпфера Вертикальный инженерный путь решений начинается с рабочих данных, проверяет точный каталожный диапазон, затем разделяет варианты фиксированного буфера, регулируемой пневмоамортизации и внешнего демпфирования перед проверкой установленной машины. Выбор — это цепочка подтверждений Не выбирайте только по диаметру, скорости или полезной нагрузке. 1. Определите рабочую точку Масса, скорость входа, сила, направление, длина амортизации, профиль цикла 2. Проверьте данные точной модели Допустимая энергия или диапазон «масса–скорость» для каждого конца Фиксированный буфер В пределах буфера Приемлемый отскок Предпочтителен пассивный отклик Пневмоамортизация В пределах амортизации Нужна регулируемая остановка Безопасный доступ к регулировке Внешний демпфер Встроенный предел превышен Нужен отдельный упор Конструкция выдерживает реакцию 3. Проверьте установленную машину Худшая нагрузка, оба направления, полная скорость, давление, отскок, установление Разрешайте только с документированными запасом и настройками
Каталожная проверка выбирает подходящий метод. Проверка установленной машины подтверждает, что вся машина останавливается безопасно и воспроизводимо.

Решение не всегда является выбором только одного варианта. В некоторых цилиндрах пневмоамортизация сопровождается эластомерным элементом в момент конечного контакта. Другие используют встроенную амортизацию вместе с внешним демпфером: внешнее устройство поглощает большую энергию, а амортизация цилиндра контролирует остаточное движение.

Как безопасно вводить регулируемую амортизацию в эксплуатацию?

OSHA 29 CFR 1910.147 прямо относит пневматическую энергию к опасным источникам энергии и требует, чтобы соответствующие работы по обслуживанию предотвращали неожиданный запуск или высвобождение накопленной энергии (OSHA). Наблюдение при запитанной машине и осмотр в изолированном состоянии — разные задачи, поэтому утверждённая процедура машины должна определить применимое условие.

Не принимайте универсальное начальное положение вроде «открыто на 1,5 оборота». Конструкция иглы, шаг резьбы, эффективный ход, заводская преднастройка, диаметр цилиндра, давление и геометрия амортизации различаются. Начинайте с точных инструкций изготовителя по вводу в эксплуатацию и запишите исходное положение до изменения.

Используйте следующую контролируемую последовательность:

  1. Проверьте серию цилиндра, вариант амортизации, нагрузку, давление, направление дросселирования скорости и внешний выхлопной тракт.
  2. Определите безопасный метод наблюдения с установленными ограждениями и запретными зонами.
  3. Начинайте с пониженной скорости или давления только если это разрешают изготовитель и оценка рисков машины.
  4. Отдельно наблюдайте выдвижение и втягивание с предусмотренной нагрузкой.
  5. Выполняйте только одну небольшую документированную регулировку на одном конце.
  6. Выполните достаточно циклов для проверки повторяемости, затем запишите конечный удар, отскок, установление, шум, давление и время хода.
  7. Контролируемыми шагами приближайтесь к наиболее тяжёлому реалистичному производственному условию.
  8. Зафиксируйте или защитите окончательную настройку, если это предусмотрено конструкцией.
  9. Перед осмотром, очисткой, разборкой или работой с уплотнениями примените утверждённую процедуру изоляции энергии.

Не закрывайте клапан амортизации полностью, если изготовитель прямо этого не требует. Полностью задушенная амортизация может создать высокое давление, отскок или неполный ход. Жёсткая остановка при почти закрытой игле может указывать на чрезмерную энергию, пропуск уплотнения, повреждённый выступ или проблему внешнего выхлопа, а не на недостаточную регулировку.

Если цилиндр уже имеет жёсткий удар, медленное продвижение на последнем участке, отказ только на одном конце или нестабильную регулировку, до заказа запасных частей используйте руководство по диагностике отказов амортизации цилиндра.

Контрольный список для RFQ и приёмки

Parker называет движущуюся массу и скорость поршня в начале амортизации двумя главными данными для своей диаграммы выбора амортизации в конце хода (Parker). Полный RFQ добавляет направление, давление, длину амортизации, профиль цикла, среду, отклик процесса и доказательства, связывающие применение с одной точной моделью цилиндра.

Включите в запрос следующие поля:

  1. Идентификация цилиндра: стандарт, изготовитель, серия, диаметр, ход, диаметр штока, монтаж и ориентация.
  2. Вариант амортизации: фиксированный буфер, регулируемая пневматическая амортизация, саморегулируемая амортизация или внешнее устройство на каждом конце.
  3. Движущаяся масса: полезная нагрузка, оснастка, каретка, адаптеры, изделие, кабельные цепи и другое движущееся оборудование.
  4. Данные движения: скорость входа в амортизацию при выдвижении и втягивании, а также метод измерения или оценки.
  5. Условия силы: рабочее давление, сопротивляющаяся нагрузка, направление силы тяжести, оценка трения и внешние силы.
  6. Ход амортизации: эффективная длина на каждом конце и определение изготовителя.
  7. Режим работы: циклы в минуту, длительность серий, паузы, смены и предусмотренные смены рецептов.
  8. Предел процесса: приемлемый удар, отскок, время установления, шум и поведение конечного положения.
  9. Окружающая среда: температура, загрязнители, химические вещества, мойка, пыль и ограничения по смазке.
  10. Подтверждение способности: страница каталога, диаграмма «масса–скорость», допустимая энергия, допущения и требуемый запас.
  11. Внешнее демпфирование: модель демпфера, номинальная энергия, частота событий, ход, монтаж и путь реактивной силы.
  12. Запись ввода в эксплуатацию: заводская настройка, конечные положения иглы, условие производственного испытания и результаты приёмки.

Рассматривайте каждый конец как отдельную строку выбора. При выдвижении и втягивании могут различаться эффективная площадь поршня, скорость, вклад силы тяжести, геометрия полезной нагрузки, внешний упор и выхлопной тракт. Простая фраза «цилиндр имеет пневматическую амортизацию» скрывает направление, в котором предел вероятнее всего будет превышен.

Итоговая запись приёмки должна указывать точный код и конфигурацию, а не только семейство цилиндра. Если поставщик меняет вариант амортизации, диаметр, шток, комплект уплотнений, крышку или внешний демпфер, повторите проверку способности до утверждения изменения.

Часто задаваемые вопросы об амортизации в крышке цилиндра

В общем руководстве по выбору SMC описывает 2 категории встроенной амортизации — резиновые буферы и пневматическую амортизацию, тогда как Festo описывает 3 более широких метода демпфирования, включая гидравлическое. Эти ответы отделяют классификации от способности конкретной модели, возможности дооснащения, настройки иглы, внешних упоров и приёмки на месте.

Существует ли универсальный порог скорости или диаметра для выбора пневмоамортизации?

Нет. Диаметр и скорость влияют на результат, но выбор также зависит от движущейся массы, скорости входа в амортизацию, давления, направления силы, эффективной длины амортизации, профиля цикла и опубликованной способности точной модели. Для каждого конца используйте данные изготовителя по допустимой энергии или диапазону «масса–скорость», а не условный порог 300 мм/с или 32 мм.

Можно ли установить регулируемую пневмоамортизацию на цилиндр с фиксированным буфером?

Только если изготовитель предлагает одобренную конверсию для точного цилиндра. Регулируемая амортизация может потребовать других поршня, выступа, уплотнения, крышки, узла иглы, обратного канала и обработки деталей. Одна лишь замена крышки не доказывает совместимость, герметичность по давлению, зацепление амортизации или исходные номинальные характеристики цилиндра.

Каково правильное начальное положение иглы амортизации?

Используйте инструкции по вводу в эксплуатацию и заводскую настройку выбранного изготовителя. Универсального числа оборотов нет, поскольку различаются геометрия иглы, шаг резьбы, эффективный ход, диаметр, объём амортизации и давление. Запишите исходное положение, меняйте настройку на одном конце небольшими шагами и проверяйте удар, отскок, последний участок хода и повторяемость при реальной нагрузке.

Заменяет ли пневматическая амортизация механический упор?

Не автоматически. Пневматическая амортизация замедляет поршень возле конца хода, но внутренняя конечная позиция цилиндра может быть не рассчитана как точный ориентир машины или упор для внешних сил. Задайте отдельный механический упор, если машине нужны определённое положение, удержание нагрузки или конструкционная реакция за пределами номинальной способности цилиндра.

Когда требуется внешний демпфер?

Используйте внешний демпфер или другую рассчитанную систему остановки, когда рабочая точка выходит за диапазон встроенной амортизации, процесс требует более длительной контролируемой остановки или цилиндр не должен воспринимать реактивную нагрузку. Размер устройства определяйте по энергии на событие, скорости удара, частоте событий, ходу, температуре, монтажному положению и конструкции машины.
