Milsiz silindirler, uzun bir noktadan noktaya strokun kısa bir kurulum hacmine sığması gerektiğinde endüstriyel otomasyonda makine yerleşimini değiştirebilir. Ancak tek başlarına hassasiyet, temizlik, yük kılavuzlaması veya işbirlikçi güvenlik sağlamazlar. Uygulama ancak kaplin, kılavuz, kontroller, durdurma yöntemi ve ortam tam hareket gereksinimiyle eşleştiğinde çalışır. Bu ayrım esnek ekran, yarı iletken, SMT, CNC ve cobot projelerinde önemlidir. Bazı eksenler pnömatik transfer için uygundur. Diğerleri elektrikli kızak, lineer motor veya servo-pnömatik paket gerektirir. Endüstri adını bağlam olarak görün; ardından aktüatör kararını ölçülebilir gereksinimlere göre verin.
Öne Çıkan Noktalar
- Parker, noktadan noktaya ve transfer görevleri için 6.000 mm’ye kadar OSP-P strokları listeler.
- Temiz manyetik silindirlerde bile ayrı yük kılavuzlaması ve vakum hatlarının yönlendirilmesi gerekir.
- Programlanabilir hassasiyet veya işbirlikçi güvenlik, silindir iddiasından değil sistem seviyesindeki kontrollerden doğar.
Milsiz Silindirler Endüstriyel Otomasyonda Gerçekte Neyi Değiştirebilir?
Parker, 10 ile 80 mm arasında sekiz OSP-P iç çapı, 6.000 mm azami standart strok ve noktadan noktaya, ileri-geri ve basit travers hareketine dayalı uygulamalar listeler (Parker OSP-P, erişim: 2026-07-27). Milsiz silindirler temel kontrol gereksinimini değil, paketleme biçimini ve yükün yerleşimini değiştirir.

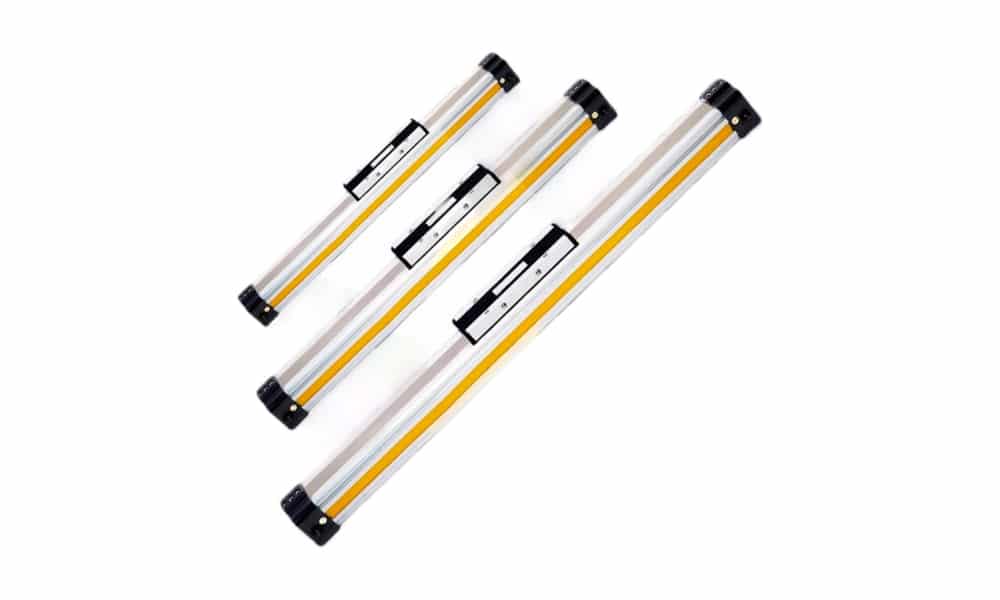

Milsiz silindir, makine kurulum hacmi boyunca uzanan açıkta bir piston mili olmadan piston hareketini harici bir taşıyıcıya aktaran lineer aktüatördür. Kaplin mekanik, manyetik veya kablo tahrikli olabilir; yük için bütünleşik ya da ayrı bir kılavuz gerekebilir. Geleneksel bir silindir gövdesi ve uzayan mili için açıklık ister. Milsiz tasarım yükü silindir profili yanındaki taşıyıcı üzerinde hareket ettirir; böylece aktüatör bir makine şasisi içinde, bir konveyörün altında veya bir korumanın arkasında kalabilir. Strok uzadıkça bu avantaj büyür.
Taşıyıcı, yük yolunu da değiştirir. Üzerine veya yanına monte edilen takım, pitch, roll ve yaw momentleri oluşturur. Basit bir silindir ayrı bir lineer kılavuz gerektirebilir; kılavuzlu model ise tahrik ve destek işlevlerini birleştirir. Bu kararı kataloğun izin verilen momentleri, yük merkezi ofsetleri, hızı ve birleşik yük yöntemi belirler. Bu nedenle milsiz yapı önce bir geometri seçimidir. Otomatik olarak daha yüksek hassasiyet, daha uzun ömür veya daha az bakım anlamına gelmez. Milsiz silindir türleri ve kaplin yöntemleri rehberi, manyetik, mekanik eklemli, kablo tahrikli ve kılavuzlu modellerin neden farklı davrandığını açıklar.
Asıl soru “Hangi endüstriler milsiz silindir kullanıyor?” değildir. Taşıyıcının hangi makine kısıtını çözdüğünü sorun. Baskın sorun uzun strok, dar kurulum hacmi veya hareketli yük arayüzüyse milsiz yapı değerlendirmeye değerdir. Baskın sorun programlanabilir konumsa önce kontrol mimarisiyle başlayın.
Mühendisler Beş İleri Düzey Otomasyon Uygulamasını Nasıl Elemelidir?
Parker, 6 bar’da 3.010 N’ye kadar OSP-P kuvvet değerleri ve 8 bar azami çalışma basıncı yayımlar; ancak her uygulama koşulunu analiz etme sorumluluğunu da kullanıcıya bırakır (Parker OSP-P, erişim: 2026-07-27). Beş aşamalı değerlendirme, tek bir katalog değerinin her uygulama için genel onaya dönüşmesini önler.
Hareketten başlayın:
- Konum düzeni: iki uç konumu, birkaç indekslenmiş durak veya sürekli kapalı çevrimli konumlama.
- Yük yolu: hareketli kütle, yük merkezi ofsetleri, dış kuvvetler, yönelim ve kılavuz düzeni.
- Dinamik talep: hareket süresi, ivme, yavaşlama, yastıklama enerjisi, darbe ve çevrim hızı.
- Ortam: parçacıklar, yıkama, vakuma maruz kalma, sıcaklık, manyetik döküntü ve temiz oda kalifikasyonu.
- Arıza durumu: basınç kaybı, enerji kaybı, kaplin ayrılması, hareketin engellenmesi ve güvenli erişim.
Pnömatik bir milsiz silindir; yanıt iki konumlu hareket, yönetilebilir yük momentleri, kontrollü strok sonu enerjisi ve hava kaybına karşı tanımlı bir davranış olduğunda en güçlü seçenektir. Çok konumlu hareket ve sıkı yol kontrolü, kararı servo-pnömatik veya elektrikli harekete taşır.
Milsiz Silindirler Esnek Ekran Üretiminde Nereye Uyar?
SMC, yüksek hassasiyetli LEFS elektrikli kızaklar için step motorlu versiyonlarda ±0.015 mm, AC servo versiyonlarda ±0.01 mm tekrarlanabilirlik listeler (SMC LEFS, erişim: 2026-07-27). Modele özgü bu elektrikli değerler, pnömatik bir milsiz silindire desteklenmeyen bir hassasiyet iddiasının neden aktarılmaması gerektiğini gösterir.
Pnömatik milsiz silindirler ekran prosesinin çevresindeki yardımcı transfer işlerini yapabilir: bir kapağı açmak, bir fikstürü sert stoplar arasında hareket ettirmek, bir tepsiyi konumlandırmak, şerit kılavuzu grubunu kaydırmak veya takımı geri çekmek. En iyi durumlarda harici kılavuzlama kullanılır ve tamamlanmış makine titreşim, yerleşme süresi ve ürün teması açısından kalifiye edilir. Aktif hizalama, üst üste bindirme düzeltmesi, tarama, odak kontrolü veya çok sayıda programlanabilir konum gerektiren eksenler için daha zayıf bir seçimdir. Bu işlerde aktüatör uç konumları arasında konumu kontrol etmeli ve çoğu zaman makine görüş sistemiyle koordinasyon kurmalıdır. Vidalı elektrikli kızak, lineer motor veya başka bir kapalı çevrimli eksen genellikle daha kolay tanımlanır.
Manyetik bir silindiri titreşimsiz olarak tanımlamayın. Basınç değişimi, sıkıştırılabilir hava, valf debisi, hortum hacmi, kılavuz sürtünmesi, yük esnekliği ve strok sonu yastıklaması hareketi birlikte etkiler. Hassas malzeme söz konusuysa yalnızca taşıyıcı hızını değil, takım üzerindeki gerçek ivmeyi ve yerleşme tepkisini ölçün.
Pnömatik kızaklarda aşma ve yerleşme yazısı, stoplar arasında çalışan pnömatik eksen için doğru dinamik kontrolleri sunar.
Milsiz Silindir Yarı İletken Wafer Taşıma İçin Ne Zaman Uygundur?
SMC’nin 12-CY3 temiz manyetik kaplinli ailesinde 6 ile 63 mm arasında dokuz listelenmiş iç çap bulunur; güncel katalog hem temel hem de doğrudan montajlı versiyonları kılavuzu bütünleşik olmayan tipler olarak sınıflandırır (SMC 12-CY3, erişim: 2026-07-27). Temiz yapı ve yük kılavuzlaması ayrı kararlardır.
Temiz hareket ekseni, silindir, kılavuz, fittingler, borulama, sensörler, kablolar, yağlama, temizlik yöntemi ve bakım uygulamasının birlikte geçerli parçacık gereksinimini karşıladığı, tamamen kurulmuş mekanizmadır. Temiz seri bir aktüatör bu kanıtın yalnızca bir parçasıdır.
Temiz manyetik bir milsiz silindir, hareket basitse ve kurulu parçacık gereksinimi karşılanıyorsa wafer kasetini, kapağı, siperi, tepsiyi veya transfer fikstürünü hareket ettirebilir. Kapalı tüpü, mekanik eklemli tasarımda kullanılan boyuna yarığı ortadan kaldırır; ancak taşıyıcı, harici kılavuz, sensörler, fittingler, borulama ve yağlayıcılar yine de kontaminasyon değerlendirmesine dahildir. Silindir otomatik olarak vakum kanalları, birden fazla vakum bölgesi, venturi jeneratörü veya kaçak algılama içermez. Bu işlevlerin kendine ait belgelenmiş manifoldu, borulaması, ejektörü, sensörü ve güvenli bırakma tasarımı olmalıdır. Hareketli vakum hatlarını kontrollü bir kablo taşıyıcıyla yönlendirin veya akış geçitleri üretici tarafından tanımlanmış amaca özel bir transfer kademesi kullanın.
Temiz oda uygunluğu, yalnızca “manyetik” kelimesinden de çıkarılamaz. Kesin temiz seri kodunu, test koşulunu, izin verilen yağlayıcıyı, montaj yönünü, parçacık oluşumu kanıtını, temizlik yöntemini ve harici kılavuzu kaydedin. Ardından kurulu mekanizmayı gerçek çalışma bölgesinde kalifiye edin.
Seçim sınırları için Class 100 temiz oda uygulamalarında pnömatik bileşenler rehberine bakın.
Temiz otomasyonda aktüatör yalnızca bir parçacık kaynağıdır. Temiz bir silindiri uygun olmayan bir kılavuz, kablo taşıyıcı, fitting veya bakım uygulamasıyla eşleştirmek temiz bir eksen oluşturmaz. Silindir etiketini tek başına değil, hareket mekanizmasının tamamını kalifiye edin.
Birincil SMT Z Ekseni İçin Elektrikli Eksenler Neden Genellikle Daha İyidir?
SMC’nin AC servo LEFS elektrikli kızağı, belirtilen konfigürasyonlar için ±0.01 mm konumlama tekrarlanabilirliği ve 20.000 mm/s²’ye kadar ivme veya yavaşlama listeler (SMC LEFS, erişim: 2026-07-27). Pnömatik milsiz silindirler bu programlanabilir konumlama özelliklerini varsayılan olarak sağlamaz.
Birincil yerleştirme Z ekseni normalde kontrollü yaklaşma, yerleştirme yüksekliği, ivme, yavaşlama, tekrarlanabilir konum ve görüş sistemiyle besleyici zamanlamasına senkronizasyon ister. Elektrikli kızak, ses bobinli kademe, lineer motor veya başka bir geri beslemeli eksen daha iyi bir mimari başlangıçtır. Pnömatik milsiz silindirler SMT ekipmanını yine de destekleyebilir. Faydalı işler arasında besleyici bankasına erişim, kapak hareketi, kart tamponu transferi, red yönlendirmesi, bakım konumlandırması ve fikstürün mekanik stoplar arasında hareketi bulunur. Bu işler, silindirden yerleştirme kafasının hassasiyet işlevini beklemeden kompakt hareketten yararlanır.
Tekrarlanabilirlik ve doğruluk birbirinin yerine kullanılabilecek spesifikasyonlar değildir.
Tekrarlanabilirlik, tanımlı koşullarda bir eksenin komutlanan konumlara ne kadar yakın döndüğünü açıklar. Doğruluk ise kalibrasyon, yapısal hatalar, termal etkiler, kontrol çözünürlüğü, yük değişimleri ve referans hizalamasını da kapsar. Elektrikli bir aktüatörün katalog tekrarlanabilirlik değerini pnömatik bir silindire veya makinenin tamamına asla aktarmayın.
CNC Takım Değiştirici Hareketi Modele Özgü Dinamik Kontroller Gerektirir
Parker, OSP-P servis aralıklarının 8.000 km’ye ulaşabildiğini belirtir ve seriyi noktadan noktaya, ileri-geri ve basit travers uygulamaları için tanımlar (Parker OSP-P, erişim: 2026-07-27). Ürüne özgü bu mesafe yararlı bir kanıttır; ancak genel bir çevrim sayısı veya takım değiştirme süresi oluşturmaz.
Yük yolu kılavuzlanmış ve stoplar kontrollüyse milsiz silindir takım magazini transferi, koruma, kapak, transfer kolu veya yardımcı konumlandırma kızağı için uygun olabilir.
Silindir yalnızca iç çap ve nominal hıza bakılarak seçilmemelidir.
Takım kütlesini, fikstür kütlesini, taşıyıcı kütlesini, ağırlık merkezi ofsetlerini, yönelimi, gerekli hareket süresini, yaklaşma hızını, çevrim hızını, hareket sırasındaki çalışma basıncını, valf ve borulama verilerini, yastıklama veya şok emici seçimini ve sıkışma durumunu kaydedin. Bunları kesin kılavuz, silindir ve durdurma cihazı kataloglarıyla karşılaştırın.
Yüksek ivme, sabit hareket hızından daha büyük bir tasarım sorunu oluşturabilir. Taşıyıcı kılavuzu momentleri absorbe ederken yastıklama veya emici stopta kinetik enerjiyi yönetir. Daha büyük bir iç çap, yetersiz kılavuzu veya kısıtlı egzoz yolunu düzeltmeden kullanılabilir kuvveti ve darbe enerjisini artırabilir. Bu ayrı kontroller için silindir yastıklama enerjisi rehberini ve yüksek kütleli yavaşlamada atalet eşleştirmesi yazısını kullanın.
Takım değiştirici uygulamalarını incelerken edindiğimiz deneyimde en yararlı kanıt, yük geometrisiyle eşleştirilmiş zaman ölçümlü hareket izidir. Ekibimiz bu birleşimin gerçek kısıtın valf debisi, kılavuz momenti, darbe enerjisi, yapısal sehim veya mekanik sıkışma olup olmadığını ortaya çıkardığını gördü. Bu incelemelerdeki deneyimimize göre katalogdaki azami hız satırı bu soruyu tek başına nadiren yanıtlar.
Milsiz Silindir Bir Cobot Uygulamasında Güvenle Kullanılabilir mi?
ISO 10218-2:2025, endüstriyel robot uygulamalarını ve hücrelerini tasarım, devreye alma, işletim, bakım ve hizmetten çıkarma boyunca kapsayan 223 sayfalık bir entegrasyon standardıdır (ISO 10218-2:2025, erişim: 2026-07-27). Milsiz silindir bu sistemdeki bileşenlerden biri olabilir; ancak tek başına işbirlikçi güvenlik işlevi değildir.
İşbirlikçi robot uygulaması, robotun, uç efektörün, iş parçasının, yardımcı ekipmanın, koruyucuların, kontrollerin, işletim görevinin ve doğrulanmış güvenlik işlevlerinin bütünleşik halidir. Tek bir yardımcı aktüatöre işbirlikçi demek, uygulamanın güvenliğini kanıtlamaz. Kılavuzlu bir milsiz silindir robotun yakınında fikstürü, takım tepsisini, kontrol cihazını veya yardımcı kızağı hareket ettirebilir. Yük, hortum yönlendirmesi, basınç kaybı durumu ve koruma stratejisi bu kullanım için mühendislik hesabıyla tanımlanmışsa bir uç efektör mekanizmasını da uzatabilir.
Ayarlanabilir yastıklamayı, düşük taşıyıcı ataletini veya konum anahtarlarını insan güvenli hareketin kanıtı olarak tanımlamayın. İşbirlikçi çalışma; robot, uç efektör, iş parçası, yardımcı eksenler, kontroller, güvenlik işlevleri, yerleşim, öngörülebilir yanlış kullanım, doğrulama ve göreve özgü risk değerlendirmesi dahil olmak üzere uygulamanın tamamına bağlıdır. Basınç kaybı özel dikkat ister. Dikey bir pnömatik eksen, uygun bir kilit, fren, karşı denge, mekanik kısıt veya güvenli destek düzeni sağlanmazsa düşebilir ya da sürüklenebilir. Yön kontrol valfinin merkez durumu tek başına güvenilir bir personel koruma ölçüsü değildir; çünkü kaçak ve hortum arızası olasılığı devam eder.
5 yollu, 3 konumlu valfle silindir tutma rehberi, valf durumu ile doğrulanmış yük tutmanın neden aynı gereksinim olmadığını açıklar.
Pnömatik, Servo-Pnömatik veya Elektrikli Hareketi Seçmek
Parker, 6.000 mm’ye kadar OSP-P strokları listelerken SMC, belirtilen yüksek hassasiyetli AC servo LEFS kızakları için ±0.01 mm tekrarlanabilirlik listeler (Parker OSP-P; SMC LEFS, erişim: 2026-07-27). Bu değerler farklı ürünleri tanımlar ve uzun, kompakt transfer ile programlanabilir hassasiyet arasındaki temel ödünleşimi gösterir.
| Uygulama | Pnömatik milsiz uygunluğu | Şu durumda daha iyi alternatif | Gerekli kanıt |
|---|---|---|---|
| Esnek ekran | Harici kılavuzlamalı yardımcı iki konumlu transfer | Hizalama, tarama veya sıkı yerleşme kontrolü kaliteyi belirliyorsa | Takım ivmesi, yerleşme izi, kılavuz momentleri |
| Wafer taşıma | Ayrı kılavuz ve vakum sistemiyle kalifiye edilmiş temiz transfer | Parçacık bütçesi veya programlanabilir yol pnömatik kanıtı aşıyorsa | Temiz seri kodu, parçacık verileri, vakum bırakma mantığı |
| SMT ekipmanı | Kapaklar, tamponlar, besleyiciler, redler ve bakım hareketi | Birincil yerleştirme Z ekseni kapalı çevrimli konum profilleri istiyorsa | Tekrarlanabilirlik, doğruluk, hız profili, görüş zamanlaması |
| CNC takım değiştirici | Doğrulanmış durdurma enerjisine sahip kılavuzlu noktadan noktaya transfer | Birden çok profil, yüksek atalet veya sıkışmalar riski belirliyorsa | Yük geometrisi, basınç izi, yastıklama veya emici verileri |
| Cobot hücresi | Doğrulanmış robot uygulaması içindeki yardımcı hareket | Hareket personel koruma işlevine katkı sağlıyorsa | Risk değerlendirmesi, güvenlik işlevi ve arıza durumu doğrulaması |
Servo-pnömatik hareket orta noktada yer alır. Geri besleme, oransal valfler ve ayarlanmış bir kontrolör hız veya konum davranışını iyileştirebilir; ancak basınçlı hava dinamiği ve devreye alma yükü devam eder. Pnömatik kuvvet yoğunluğu veya ortam koşulları önemliyse ve kontrolörün doğrulanmış performansı hareket gereksinimini karşılıyorsa bunu kullanın. Programlanabilir duraklar, yol takibi, senkronizasyon ve belirtilmiş tekrarlanabilirlik için elektrikli hareket genellikle daha nettir. Tesis zaten basınçlı hava destekliyorsa basit uzun transfer, uçtan uca hızlı hareket ve kompakt paketleme için pnömatik milsiz hareket hâlâ caziptir.
Seçim Kaydına Hangi Uygulama Verileri Eklenmelidir?
Parker’ın OSP-P sayfası sekiz iç çapı, SMC’nin 12-CY3 sayfası dokuz iç çapı kapsar; ancak iki aile de yalnızca iç çapa göre seçilemez (Parker OSP-P; SMC 12-CY3, erişim: 2026-07-27). Yararlı bir seçim kaydı geometriyi, görevi, kontrolleri, ortamı ve arıza davranışını birlikte tutar.
Model istemeden önce şu girdileri kaydedin:
- tam hareket sırası ve gerekli konumlar;
- strok, kurulum hacmi, yönelim ve servis açıklıkları;
- ilgili tüm yönlerde hareketli kütle ve yük merkezi ofsetleri;
- gerekli hareket süresi, yaklaşma hızı, ivme ve çevrim hızı;
- hareket sırasında aktüatörde ölçülen basınç;
- valf, port, fitting, borulama ve egzoz düzeni;
- kılavuz tipi, izin verilen momentler, rijitlik ve montaj yüzeyi düzlük gereksinimi;
- yastıklama, şok emici, harici stop, fren veya kilit;
- anahtarlar, enkoder, kontrolör ve teşhis beklentileri;
- parçacıklar, sıcaklık, temizlik, manyetik döküntü ve diğer ortam sınırları;
- basınç kaybı, enerji kaybı, kaplin ayrılması veya hareketin engellenmesinden sonraki davranış;
- konum, yerleşme, darbe, kaçak, parçacık ve güvenli durum için kabul testleri.
Kurulu bir değişim için tam parça numarasını, fotoğrafları, boyut çizimini, bakım geçmişini ve arıza belirtisini ekleyin. Hangi boyutların ve performans koşullarının değişmeden kalması gerektiğini tanımlamadan “birebir” eşdeğer istemeyin. Her katalog değerini modeline, opsiyonuna, sayfasına ve revizyonuna bağlamak için milsiz silindir teknik doküman iş akışını kullanın. Yayıncı bağlamı Bepto Hakkında sayfasında bulunur; uygulama kanıtları İletişim üzerinden gönderilebilir.
Milsiz Silindir Otomasyonu Hakkında SSS
Parker OSP-P ürünlerini sekiz iç çapta listelerken SMC’nin temiz 12-CY3 ailesi 6 ile 63 mm arasında dokuz iç çapı kapsar (Parker OSP-P; SMC 12-CY3, erişim: 2026-07-27). Doğru kısa yanıt her zaman kesin modele ve hareket gereksinimine bağlıdır.
Milsiz silindirler ekran üretimi için yeterince hassas mıdır?
Mekanik stoplar arasında kılavuzlu yardımcı transferi yapabilirler; ancak ekran hizalama veya tarama için kapalı çevrimli elektrikli hareket gerekebilir. Manyetik bir silindire desteklenmeyen bir hassasiyet değeri atamayın. Gerçek yük, basınç, valf ve montaj koşullarında takım ivmesini, yerleşme süresini, tekrarlanabilirliği, kılavuz rijitliğini ve ürün tepkisini ölçün.
Milsiz silindir yarı iletken wafer’larını temiz odada taşıyabilir mi?
Kesin temiz seri silindiri, kılavuz, vakum hatları, malzemeler, yağlama ve kurulu mekanizma parçacık gereksinimini karşılıyorsa evet. Manyetik kaplin basınç tüpünü kapatır; fakat eksenin tamamını kalifiye etmez. Kurulu transfer sistemindeki her hareketli bileşenin parçacık verilerini ve temizlik kurallarını doğrulayın.
SMT yerleştirme Z ekseninde pnömatik milsiz silindir kullanılmalı mı?
Ana yerleştirme hareketi için genellikle kullanılmamalıdır. Bu eksen çoğunlukla programlanabilir konum, yaklaşma hızı, ivme ve görüntü sistemiyle senkronizasyon ister. Pnömatik milsiz silindirler kapak, besleyici erişimi, tampon transferi, red ayırma veya tanımlı mekanik stoplar arasındaki bakım konumlandırması gibi yardımcı işler için daha uygundur.
Bir CNC takım değiştirici silindirini seçmek için katalogdaki azami hız yeterli midir?
Hayır. Hız, kesin kılavuz ve silindir konfigürasyonuna bağlanmalı; ardından hareketli kütle, ağırlık merkezi ofsetleri, çalışma basıncı, valf debisi, borulama, yaklaşma hızı, yastıklama veya şok emici kapasitesi, çevrim hızı ve sıkışma davranışına göre kontrol edilmelidir. Azami değer, makinedeki darbe veya kılavuz ömrünü tek başına öngöremez.
Milsiz silindir bir cobot eksenini insanların yanında güvenli hale getirir mi?
Hayır. İşbirlikçi güvenlik tek bir aktüatöre değil, robot uygulamasının tamamına aittir. Risk değerlendirmesi robotu, takımı, iş parçasını, yardımcı ekseni, kontrolleri, güvenlik işlevlerini, basınç kaybı durumunu, erişimi, öngörülebilir yanlış kullanımı ve doğrulamayı kapsamalıdır. Yastıklama ve konum anahtarları tek başına personel koruma işlevi sağlamaz.
