無桿氣缸如何革新工業自動化應用？

當長距離點對點行程必須放進短機台包絡時，工業自動化中的無桿氣缸可以改變整個機台佈局。無桿氣缸本身不會自動帶來精度、潔淨度、負載導向或協作安全。只有當耦合方式、導向、控制、停止方法與環境符合完整的運動需求時，應用才會可靠。這項區別對軟性顯示器、半導體、SMT、CNC 與協作機器人專案都很重要。有些軸適合用氣動方式移載，另一些則需要電動滑台、線性馬達或伺服氣動套件。先把產業名稱當作應用背景，再依可量測的需求決定致動器。

重點摘要

• Parker 列出的 OSP-P 行程最高可達 6,000 mm，適用於點對點與移載任務。
• 潔淨型磁性氣缸仍需要獨立的負載導向與真空管路。
• 可程式化精度或協作安全需要系統層級控制，不能只靠氣缸本身的宣稱。

無桿氣缸究竟能改變工業自動化的哪些部分？

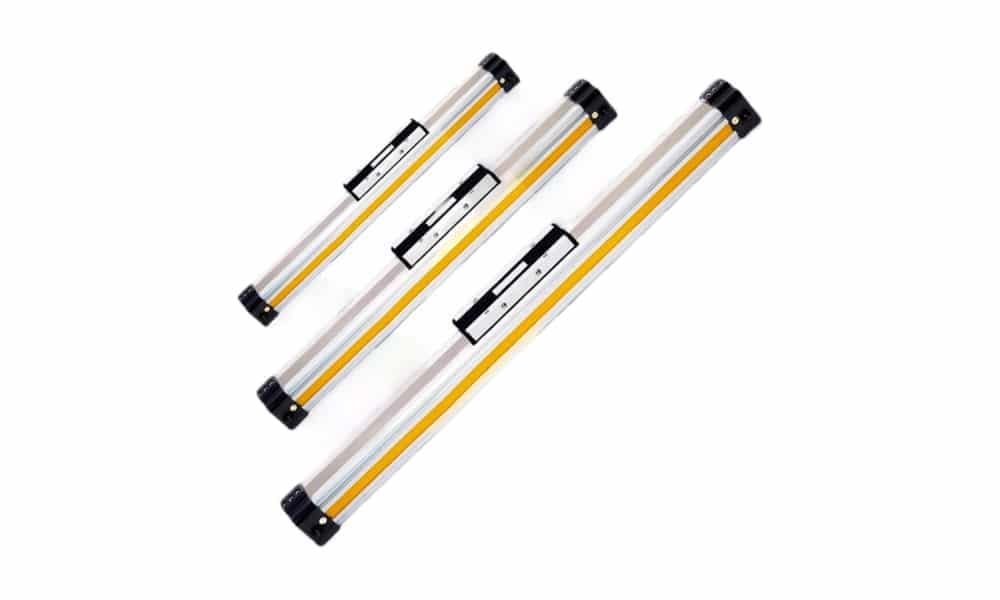

Parker 列出 OSP-P 的 8 種缸徑，範圍從 10 到 80 mm，標準行程最高 6,000 mm，並將應用建立在點對點、往復與簡單橫移運動上（Parker OSP-P，查閱日期 2026-07-27）。無桿氣缸改變的是機台包裝方式與負載配置，而不是底層控制需求。

無桿氣缸是一種線性致動器，將活塞運動傳遞到外部滑座，而不需要外露的活塞桿穿過機台包絡。耦合方式可以是機械式、磁性或鋼索式，負載則可能需要整合式或獨立導向。有桿氣缸需要為本體與伸出的活塞桿預留間隙；無桿設計讓負載沿著氣缸外形旁的滑座移動，因此致動器可以放在機架內、輸送機下方或防護罩後方。行程越長，這項優勢越明顯。

滑座也會改變負載路徑。安裝在滑座上方或側面的工具會產生俯仰、滾轉與偏擺力矩。基本型氣缸可能需要額外的線性導軌，而導向型機型則把驅動與支撐功能整合在一起。型錄中的允許力矩、負載中心偏移、速度，以及組合負載計算方法會決定這項選擇。因此，無桿首先是幾何配置選擇，並不自動代表更高精度、更長壽命或更低維護成本。無桿氣缸類型與耦合方式指南說明了磁性、機械接合、鋼索與導向型版本為何會有不同的運作特性。

真正有用的問題不是「哪些產業使用無桿氣缸？」而是要問滑座解決了哪一項機台限制。如果主要問題是長行程、狹窄包絡或移動負載介面，就值得評估無桿方案。如果主要需求是可程式化定位，則應先從控制架構開始。

工程師應如何篩選五種進階自動化應用？

Parker 公布 OSP-P 在 6 bar 時最高 3,010 N 的出力，以及最高 8 bar 的工作壓力，但同時也要求使用者分析每一項應用條件（Parker OSP-P，查閱日期 2026-07-27）。五階段篩選可以避免把一個型錄數字誤當成所有應用都能通過的批准。

先從運動本身開始：

1. 位置模式：兩個端點、數個索引停止點，或連續閉迴路定位。
2. 負載路徑：移動質量、負載中心偏移、外力、方向與導向配置。
3. 動態需求：移動時間、加速度、減速度、緩衝能量、衝擊與循環率。
4. 環境：微粒、沖洗、真空暴露、溫度、磁性碎屑與無塵室認證。
5. 故障狀態：失壓、斷電、耦合分離、行程受阻，以及安全進入條件。

當需求是兩位置運動、可管理的負載力矩、受控的行程末端能量，以及對失氣有明確反應時，氣動無桿氣缸最能發揮優勢。多位置與嚴格路徑控制則會讓選擇轉向伺服氣動或電動運動。

無桿氣缸適合用在軟性顯示器生產的哪些位置？

SMC 列出的高精度 LEFS 電動滑台，在步進馬達版本的重複定位精度為 ±0.015 mm，在 AC 伺服版本則為 ±0.01 mm（SMC LEFS，查閱日期 2026-07-27）。這些針對特定型號的電動數值說明了，為何不應把未經支持的精度宣稱套用到氣動無桿氣缸。

在顯示器製程周邊，氣動無桿氣缸可以執行輔助移載，例如開啟護罩、讓治具在固定止點之間移動、送出托盤、移動網材導向組件，或收回工具。最合適的情況是使用外部導向，並對完成的機台進行振動、穩定時間與產品接觸驗證。對主動對位、疊對修正、掃描、對焦，或需要許多可程式化位置的軸，它就不是理想選擇。這些工作需要致動器在端點之間控制位置，且常常要配合機器視覺。滾珠螺桿電動滑台、線性馬達或其他閉迴路軸通常更容易規格化。

不要把磁性氣缸描述成不會振動。壓力變化、可壓縮空氣、閥流量、軟管容積、導向摩擦、負載柔性與行程末端緩衝都會影響運動。如果涉及易損材料，應在工具端量測實際加速度與穩定反應，而不只是看滑座速度。

關於氣動滑台的過衝與穩定時間，可參考該文章對端點到端點氣動軸所提供的動態檢查方法。

無桿氣缸何時適合半導體晶圓搬運？

SMC 的 12-CY3 潔淨磁性耦合系列列出 9 種缸徑，範圍從 6 到 63 mm；目前型錄將基本型與直接安裝型都分類為非整合導向（SMC 12-CY3，查閱日期 2026-07-27）。潔淨結構與負載導向仍然是兩項獨立決策。

潔淨運動軸是完整安裝後的機構；其中氣缸、導向、接頭、管路、感測器、電纜、潤滑、清潔方式與維護習慣，必須共同符合適用的微粒要求。潔淨系列致動器只是這份證據中的一部分。

當運動簡單且完成安裝後的微粒要求已獲得確認時，潔淨型磁性無桿氣缸可以搬運晶圓匣、護罩、防護板、托盤或移載治具。封閉管體避免了機械接合式設計使用的縱向開槽，但滑座、外部導向、感測器、接頭、管路與潤滑劑仍然必須納入污染評估。氣缸不會自動包含真空通道、多個真空區、文丘里發生器或洩漏偵測。這些功能需要各自有文件化的歧管、管路、噴射器、感測器與安全釋放設計。移動真空管線應使用受控的電纜拖鏈，或採用製造商已規格化流體通道的專用移載平台。

無塵室適用性也不能從「磁性」一詞推斷。請記錄確切的潔淨系列代碼、測試條件、允許使用的潤滑劑、安裝方向、微粒產生證據、清潔方式與外部導向，然後在實際運作區域對組裝完成的機構進行驗證。

關於選型邊界，請參考Class 100 無塵室氣動元件選擇指南。

在潔淨自動化中，致動器只是微粒來源之一。潔淨氣缸若搭配不合適的導向、電纜拖鏈、接頭或維護方式，並不會因此形成潔淨軸。應驗證整個運動組件，而不是孤立地相信氣缸標籤。

為什麼電動軸通常更適合 SMT 主 Z 軸？

SMC 的 AC 伺服 LEFS 電動滑台，在指定配置下列出 ±0.01 mm 的定位重複精度，以及最高 20,000 mm/s² 的加減速度（SMC LEFS，查閱日期 2026-07-27）。氣動無桿氣缸預設不具備這些可程式化定位特性。

主要貼裝 Z 軸通常需要受控接近、貼裝高度、加速度、減速度、可重複位置，以及與視覺和供料器時序的同步。電動滑台、音圈平台、線性馬達或其他具回授控制的軸，是更合適的架構起點。氣動無桿氣缸仍然可以支援 SMT 設備，例如供料器組存取、護罩動作、電路板緩衝移載、退料路由、維護定位，以及在固定機械止點之間移動治具。這些工作可以利用緊湊行程的優勢，而不需要氣缸代替貼裝頭執行精密定位。

重複精度與準確度不是可以互換的規格。

重複精度描述軸在指定條件下返回指令位置的接近程度。準確度還包含校正、結構誤差、熱效應、控制解析度、負載變化與基準對齊。絕不要把電動致動器的型錄重複精度轉移到氣動氣缸或整台機器。

CNC 換刀運動需要針對型號進行動態檢查

Parker 表示 OSP-P 的維護間隔最長可達 8,000 km，並說明該系列適用於點對點、往復與簡單橫移應用（Parker OSP-P，查閱日期 2026-07-27）。這項特定產品的距離資料很有參考價值，但不能用來建立通用的循環次數或換刀時間。

當負載路徑有導向且停止方式受控時，無桿氣缸可以用於刀庫梭車、防護罩、護蓋、移載臂或輔助定位滑台。

不能只依缸徑與名義速度選擇氣缸。

請記錄刀具質量、治具質量、滑座質量、重心偏移、方向、要求的移動時間、接近速度、循環率、運動中的工作壓力、閥與管路資料、緩衝或吸震器選擇，以及卡料狀態。再與確切的導向、氣缸及停止裝置型錄進行比對。

高加速度可能比穩態移動速度造成更大的設計問題。滑座導向必須吸收力矩，而緩衝器或吸震器則要處理停止時的動能。較大的缸徑可以提高可用出力與衝擊能量，卻無法修正尺寸不足的導向或受限的排氣路徑。針對這些獨立檢查，請參考氣缸緩衝能量指南，以及高質量負載減速時的慣量匹配文章。

根據我們檢視換刀應用的經驗，最有用的證據是搭配負載幾何資料的定時運動曲線。我們發現，這種組合能揭示真正的限制究竟是閥流量、導向力矩、衝擊能量、結構變形，還是機械卡死。從我們參與這類檢討的經驗來看，型錄中的最高速度一行資料很少能單獨回答這個問題。

無桿氣缸能否安全用在協作機器人應用？

ISO 10218-2:2025 是一份 223 頁的整合標準，涵蓋工業機器人應用與單元的設計、試運轉、操作、維護與除役（ISO 10218-2:2025，查閱日期 2026-07-27）。無桿氣缸可以是該系統中的一個元件，但本身不是協作安全功能。

協作機器人應用是由機器人、末端執行器、工件、輔助設備、防護措施、控制、操作任務與經驗證的安全功能所組成的整合系統。稱某個輔助致動器為協作型，並不能證明整個應用安全。導向式無桿氣缸可以在機器人附近移動治具、工具托盤、檢查裝置或輔助滑台；如果負載、軟管走線、失壓狀態與防護策略經過工程設計，也可以伸出末端執行器機構。

不要把可調緩衝、低滑座慣量或位置開關描述成對人員安全運動的證明。協作運作取決於完整應用：機器人、末端執行器、工件、輔助軸、控制、安全功能、佈局、可預見的誤用、驗證與針對任務的風險評估。失壓尤其需要注意。垂直氣動軸可能下落或漂移，除非提供適當的鎖定、煞車、配重、機械拘束或安全支撐配置。方向控制閥的中位狀態本身不是可靠的人員防護措施，因為洩漏與軟管破裂仍可能發生。

使用 5 口 3 位閥保持氣缸位置的指南說明了閥狀態與經驗證的負載保持，為何不是同一項要求。

選擇氣動、伺服氣動或電動運動

Parker 列出的 OSP-P 行程最高達 6,000 mm，而 SMC 列出的高精度 AC 伺服 LEFS 滑台，在指定條件下重複精度為 ±0.01 mm（Parker OSP-P；SMC LEFS，查閱日期 2026-07-27）。這些數值描述的是不同產品，也凸顯了緊湊長距離移載與可程式化精度之間的核心取捨。

應用	氣動無桿方案的適用情況	以下情況應考慮更好的替代方案	需要的證據
軟性顯示器	搭配外部導向的輔助兩位置移載	品質取決於對位、掃描或嚴格穩定控制	工具加速度、穩定曲線、導向力矩
晶圓搬運	搭配獨立導向與真空系統的合格潔淨移載	微粒預算或可程式化路徑超出氣動證據所能支持的範圍	潔淨系列代碼、微粒資料、真空釋放邏輯
SMT 設備	護罩、緩衝、供料器、退料與維護移動	主要貼裝 Z 軸需要閉迴路位置曲線	重複精度、準確度、速度曲線、視覺時序
CNC 換刀器	已驗證停止能量的導向式點對點梭車	多重運動曲線、高慣量或卡料成為主要風險	負載幾何、壓力曲線、緩衝或吸震器資料
協作機器人單元	在已驗證的機器人應用內執行輔助運動	運動本身成為人員防護功能的一部分	風險評估、安全功能與故障狀態驗證

伺服氣動運動處於兩者之間。回授、比例閥與調校後的控制器可以改善速度或位置表現，但壓縮空氣動態與試運轉工作仍然存在。當氣動的出力密度或環境優勢重要，且控制器經驗證的性能符合運動要求時，可以考慮伺服氣動。對於可程式化停止、路徑跟隨、同步與指定重複精度，電動運動通常更容易規格化。當工廠已有壓縮空氣系統時，若任務只是簡單長距離移載、快速端點動作與緊湊機台配置，氣動無桿方案仍然很有吸引力。

選型紀錄應包含哪些應用資料？

Parker 的 OSP-P 頁面涵蓋 8 種缸徑，SMC 的 12-CY3 頁面涵蓋 9 種缸徑，但兩個系列都不能只依缸徑選擇（Parker OSP-P；SMC 12-CY3，查閱日期 2026-07-27）。實用的選型紀錄應把幾何、工作循環、控制、環境與故障行為放在一起。

在索取型號前，先記錄以下輸入資料：

• 完整的運動順序與所需位置；
• 行程、安裝包絡、方向與維修間隙；
• 所有相關方向的移動質量與負載中心偏移；
• 要求的移動時間、接近速度、加速度與循環率；
• 運動期間在致動器端量測的壓力；
• 閥、接口、接頭、管路與排氣配置；
• 導向類型、允許力矩、剛性與安裝平面度要求；
• 緩衝器、吸震器、外部止點、煞車或鎖定裝置；
• 開關、編碼器、控制器與診斷需求；
• 微粒、溫度、清潔、磁性碎屑與其他環境限制；
• 失壓、斷電、耦合分離或行程受阻後的行為；
• 位置、穩定時間、衝擊、洩漏、微粒與安全狀態的驗收測試。

若是已安裝的替換件，請補充完整料號、照片、尺寸圖、維護歷史與故障症狀。不要在未定義哪些尺寸與性能條件必須保持不變前，就要求「直接替換」的等效品。可使用無桿氣缸技術文件工作流程，讓每一個型錄數值都對應到型號、選項、頁碼與版本。關於倍拓提供出版與工程背景，也可以透過聯絡我們提交應用證據。

無桿氣缸自動化常見問題

Parker 的 OSP-P 產品涵蓋 8 種缸徑，而 SMC 的潔淨型 12-CY3 系列涵蓋 6 至 63 mm 的 9 種缸徑（Parker OSP-P；SMC 12-CY3，查閱日期 2026-07-27）。正確的簡短答案始終取決於確切型號與運動需求。

無桿氣缸的精度足以用於顯示器製造嗎？

無桿氣缸可以在機械止點之間執行導向式輔助移載，但顯示器對位或掃描可能需要閉迴路電動運動。不要為磁性氣缸指定沒有依據的精度數值。應在實際負載、壓力、閥與安裝條件下，量測工具加速度、穩定時間、重複精度、導向剛性與產品反應。

無桿氣缸可以在無塵室搬運半導體晶圓嗎？

可以，但前提是確切的潔淨系列氣缸、導向、真空走線、材料、潤滑與安裝完成的機構都符合微粒要求。磁性耦合可以封閉壓力管，但不能因此讓整個軸取得潔淨資格。請確認組裝後移載系統中的每個移動元件都具備微粒資料與清潔規則。

SMT 貼裝 Z 軸應使用氣動無桿氣缸嗎？

通常不應用於主要貼裝運動。這個軸通常需要可程式化位置、接近速度、加速度，以及與視覺系統同步。氣動無桿氣缸更適合護罩、供料器存取、緩衝移載、退料路由，或在明確機械止點之間進行維護定位等輔助任務。

型錄最高速度足以選擇 CNC 換刀器氣缸嗎？

不夠。速度必須與確切的導向和氣缸配置連結，再依移動質量、重心偏移、工作壓力、閥流量、管路、接近速度、緩衝或吸震器容量、循環率與卡料行為進行檢查。最高速度數值無法預測機台中的衝擊或導向壽命。

無桿氣缸能讓協作機器人軸在人員附近安全運作嗎？

不能。協作安全屬於完整的機器人應用，而不是某一個致動器。風險評估必須涵蓋機器人、工具、工件、輔助軸、控制、安全功能、失壓狀態、進入條件、可預見的誤用與驗證。緩衝與位置開關本身都不能獨立提供人員防護功能。
