如何為 Class 100 無塵室應用選擇合適的氣動元件，同時不犧牲性能？

選擇 Class 100 無塵室氣動元件，應先確定工作區的污染上限，再沿著每一條可能的釋放途徑向上追查。FDA 無菌製程指引將 Class 100（即 ISO 5）對應至關鍵區域每立方公尺中，粒徑 0.5 µm 以上的粒子不得超過 3,520 個（FDA 無菌製程指引，2004）。這項室內分級並不會認證氣壓缸、閥、接頭、氣管、消音器或潤滑劑。站得住腳的選擇，是在真實安裝位置滿足有文件記錄的粒子或化學物質限值，同時仍能提供所需推力、速度、重複精度、使用壽命及可清潔性的組件。僅靠材料標示無法證明這些要求。

重點摘要

• Class 100 通常對應 ISO 5；FDA 無菌指引規定粒徑 0.5 µm 以上的粒子上限為 3,520 個/m³。
• 粒子、化學物質、壓縮空氣、表面及活性污染必須分開評估。
• 應依特定機型的測試條件選型，而不是接受籠統的「無塵室適用」標示。
• 保留性能餘量，並對實際安裝組件進行確認。

本文涵蓋完整的氣動鏈。若要進一步了解免潤滑結構能否證明適合無塵室，請參考無塵室環境中免潤滑氣壓缸的優勢。

Class 100 對氣動元件實際有哪些要求？

ISO 14644-1 依 0.1 µm 至 5 µm 的粒徑門檻，對空氣懸浮粒子濃度進行分級；它不會依粒子的化學性質、活性或物理性質分類（ISO 14644-1，2015）。因此，元件需要明確的測試邊界，而不是單獨一個「符合 ISO」的標示。

無塵室適用性，是指已定義的元件或組件，在具名的操作與取樣條件下，能滿足指定潔淨度限值，且有文件可以證明。它不會由室內等級、材料或產品家族名稱自動推導而得。Class 100 源自已撤銷的美國 Federal Standard 209E 術語。製藥與半導體規格仍經常使用這個名稱，但現行室內分級通常稱為 ISO 5。FDA 指引也明確把無菌關鍵區域稱為「Class 100（ISO 5）」（FDA 無菌製程指引，2004）。這項對應關係描述的是空氣懸浮粒子濃度，不是通用的無菌或材料規則。半導體製程可能對空氣分子污染、離子殘留、矽氧烷、銅或微量逸氣敏感；無菌充填還涉及微生物、內毒素、清潔、消毒及產品暴露風險；醫療器材組裝則可能介於兩者之間。一個通用的「Class 100」氣壓缸會掩蓋這些不同的驗收標準。

比較產品前，先寫清楚應用邊界：

邊界項目	規格應說明的內容
位置	位於裸露產品的上方、側面或下方；與關鍵區的距離
操作狀態	靜止、正常運動、啟動、最高速度及維護狀態
粒子要求	ISO 等級、粒徑、取樣位置、背景值及允許結果
化學要求	目標物質、濃度限值、材料限制及測試方法
活性污染要求	壓縮氣體、表面或設備是否可能接觸無菌產品或關鍵區
清潔要求	清潔劑、濃度、溫度、接觸時間、頻率，以及適用時的滅菌方法
性能要求	推力、行程、速度、加速度、側向負載、力矩、循環頻率、壓力及壽命目標

無塵室等級只是其中一項污染預算。實用的元件規格至少應分成四項預算：空氣懸浮粒子、空氣中化學物質、壓縮空氣污染物，以及表面或活性污染。通過其中一項，並不表示其他項目也已結案。依我們的經驗，分別寫清楚這四項限值，可以在模糊的供應商主張進入確認程序前就把問題揭露出來。各產業的規範仍須繼續適用。

選擇材料前，應檢查哪些污染途徑？

ISO 14644-14:2026 依 0.1 µm 至 5 µm 以上的空氣懸浮粒徑評估設備，但其範圍明確排除生物污染、可清潔性、去污染方法、設備設計及材料選擇（ISO 14644-14，2026）。這些排除項目正好界定了氣動規格必須額外補上的檢查。

應從釋放途徑開始，而不是從偏好的合金開始。即使是 316L 接頭，也可能使用不合適的螺紋密封劑、滯留清潔殘留、發生洩漏，或從所連接的聚合物氣管釋出污染。若陽極處理鋁製致動器位於受保護工件下方，且有特定機型的粒子資料，也可能符合要求。位置會改變風險。例如，把同一個閥從封閉工件下方移到裸露產品上方，即使閥本身沒有改變，可接受的排氣路徑、表面處理、清潔方法及證據要求都可能隨之改變。

不鏽鋼結構有助於耐腐蝕與清潔，但僅憑外觀無法證明粒子、逸氣、密封或清潔相容性。

請依下列途徑進行審查：

1. 運動接觸產生的粒子。 活塞桿密封件、刮塵圈、軸承、導軌、緩衝墊、緩衝零件及未對準負載，都可能產生磨耗碎屑。應審查速度、側向負載、衝擊、潤滑、維護狀態及測試時間。

2. 排氣與洩漏。 閥排氣可能擾亂受保護氣流，或在產品附近釋出油、水、粒子、消音器纖維或內部潤滑劑。應決定採用遠端排氣，還是經確認的使用點過濾器。

3. 空氣中化學物質與逸氣。 潤滑脂、黏著劑、彈性體、氣管、電纜護套、塗層及清潔殘留，即使沒有產生可計數粒子，也可能釋出化合物。ISO 14644-15:2026 依空氣中化學物質濃度評估設備與材料適用性，但不涵蓋可清潔性、生物污染或製程特定材料要求（ISO 14644-15，2026）。

4. 表面轉移。 外露螺紋、凹槽、標籤、粗糙表面、受損塗層及無法接近的縫隙都可能滯留殘留物。ISO 14644-13:2026 提供把表面清潔至指定粒子與化學潔淨度的指引（ISO 14644-13，2026）。

5. 壓縮空氣污染。 ISO 8573-1 為三大污染物群組定義純度等級：粒子、水及油；也辨識氣態與微生物污染物（ISO 8573-1，2010）。空氣品質應在使用點指定，而不只是空壓機房。

6. 維修介入。 即使原始元件通過測試，更換用密封件、潤滑脂、工具、包裝及技術人員的接近方式都可能改變排放。

USP Class VI 只有在聚合物及其接觸途徑需要生物反應證據時才相關。USP General Chapter 88 涵蓋對直接或間接接觸病患的彈性體、塑膠及其他聚合物材料進行體內生物反應測試（USP General Chapter 88，2024），並不是通用的無塵室證書。

最需要嚴格審查的氣動元件特徵

SMC 某份型錄記載，該系列採雙密封活塞桿配置及洩壓接口後，產塵量降至一般氣壓缸的二十分之一（SMC CQ2 Clean Series，2026 年查閱）。選型重點是控制每一條釋放途徑，並確認確切的測試條件。

氣壓缸與無桿致動器

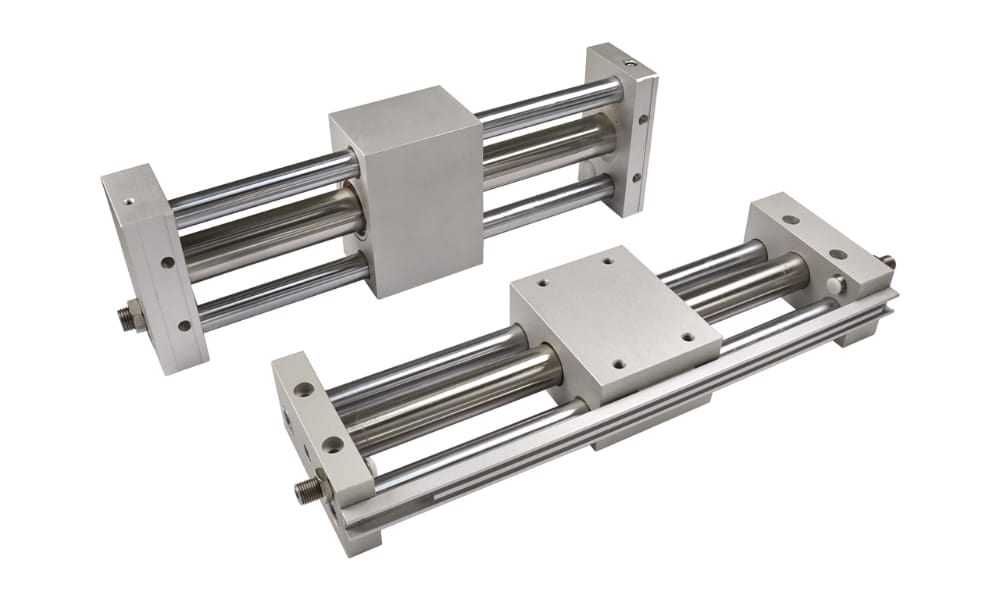

應詢問粒子可能從致動器哪裡逸出。活塞桿氣壓缸可採雙活塞桿密封件及洩壓接口，更高潔淨度的版本則可能透過真空接口抽氣。磁偶式設計可消除部分無桿結構所使用的長機械開槽，但活塞密封件與導軌仍須審查，軸承、潤滑脂及外部滑台也一樣。

磁偶式設計可以消除一條開槽污染途徑，但不會消除導軌磨耗、內部潤滑、內部洩漏，也不能取代在真實測試條件下對確切機型的驗證。

應檢查下列致動器細節：

• 確切機型、缸徑、行程、安裝方向、速度範圍、負載、力矩、循環頻率、測試腔體、取樣方法及背景濃度；
• 潤滑脂種類與用量、再潤滑規則、密封材料、導向處理及維修程序；
• 洩壓或真空接口流量及氣管限制；
• 外部緊固件、凹槽、標籤、感測器、電纜護套、外露黏著劑、清潔空間，以及在規劃壽命內與已驗證清潔製程的相容性；
• 包裝與潔淨開封說明。

對低速且推力敏感的運動而言，無塵室適用性仍無法證明低速性能穩定。不要假設低產塵量也能保證精確定位，請先閱讀醫療器材製造中的低摩擦氣壓缸；密封摩擦、負載、壓力與速度仍會改變結果。

閥、調壓閥、消音器與排氣

實務上可行時，應把閥放在關鍵區外。若閥必須靠近裸露產品，先審查外部材料與內部潤滑脂，再檢查洩漏、線圈發熱、排氣方向、消音器介質、清潔相容性，以及確切配置的粒子證據。

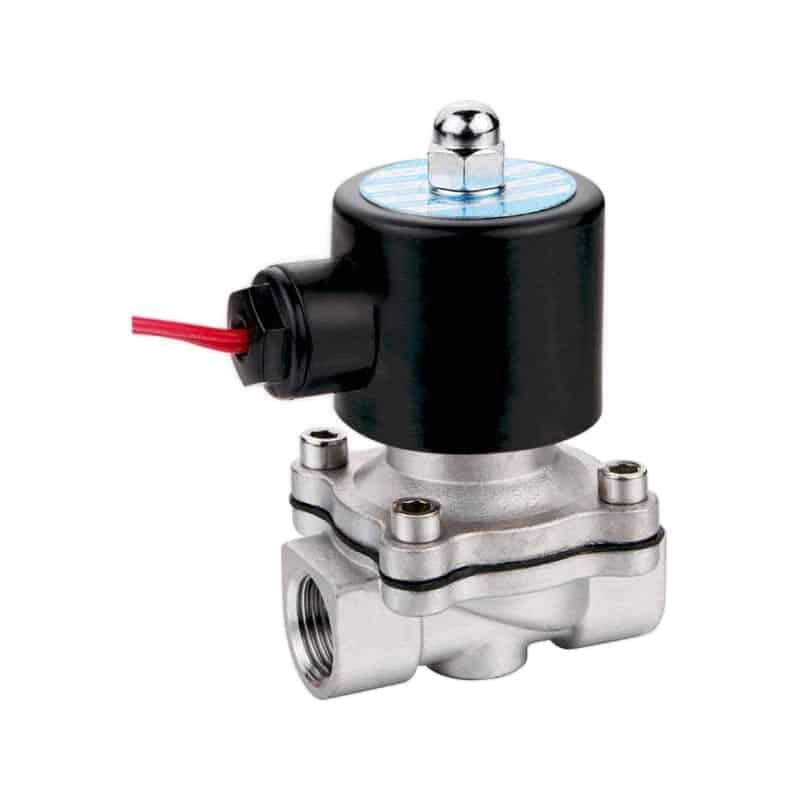

不鏽鋼閥體只解決一部分選型問題。內部密封件、潤滑脂、線圈溫度、洩漏、包裝及所連接的排氣途徑，仍須分別提出特定機型證據才能驗收。

不要把標準多孔消音器當成潔淨度控制。它可能降低噪音，卻把未經確認的介質直接放在排氣流中。遠端排氣可能更好，但過長或尺寸過小的排氣管會增加背壓並拖慢致動器。潔淨度與運動性能都要量測。

接頭、氣管、感測器與小型零件

小型元件會產生許多介面。應指定氣管材料、內外徑、彎曲半徑、滲透性、逸氣、清潔相容性、適用時的靜電行為，以及確切的接頭密封。配置允許時，應讓螺紋接合處與密封劑遠離裸露產品。電氣零件也要採用相同的嚴謹標準。確認感測器外殼與電纜護套材料、彎折壽命、發熱、表面可清潔性、接頭位置及包裝。把潔淨致動器接上不合適的電纜拖鏈，並不會得到潔淨組件。

如何在無塵室設計中保留推力、速度與使用壽命？

SMC 的 CYP32-200 粒子資料採用 5 kg 負載、200 mm/s 平均速度及 500,000 次操作循環；型錄並說明該結果僅供選型參考，不作保證（SMC CYP 型錄，2026 年查閱）。超出此測試範圍的性能，需要另外確認。

無塵室控制會透過多種相互關聯的方式改變氣動性能。真空抽氣管路會增加流量需求，遠端閥排氣可能產生背壓，精密使用點過濾則會造成壓降。較長的氣管增加死體積與反應延遲。較低壓力或許能保護磁偶，卻也會降低推力。氣壓缸還能在機器逾時前完成動作嗎？潔淨度與運動性能應採用相同的操作範圍驗收：

變數	性能風險	潔淨度風險
壓力	推力不足；超出限制時磁偶可能分離	洩漏增加，或超出受測條件操作
速度與加速度	循環時間增加、過衝、衝擊、運動不穩	密封件、導軌及終端衝擊產生更多粒子
負載與力矩	撓曲、卡滯、導軌磨耗、壽命縮短	接觸壓力與碎屑增加
閥與氣管流量	行程變慢、壓力崩落、運動不對稱	較大硬體或排氣擾動靠近產品
真空或洩壓流量	能耗與配管增加	流量或氣管超出測試邊界時捕集效果不佳
清潔暴露	密封膨潤、塗層受損、感測器故障	殘留、腐蝕、脫落或表面完整性喪失

先確定負載、行程、循環時間、壓力、安裝方式及允許力矩，再選擇無塵室配置能在不超出潔淨度測試範圍下滿足這些數值的元件。不要憑猜測折減。應同時向供應商索取一般性能限制及潔淨系列限制，因為兩者可能不同。我們發現一個實用比較方法：把一般資料表與無塵室補充資料並排。最大壓力、速度、允許潤滑脂、維護程序或接口用途的差異，能揭露無塵室等級標示沒有說明的限制。

系統壓降與使用點空氣品質應一併檢查。ISO 壓縮空氣品質標準指南說明如何指定粒子、水與油等級；聚結式過濾器指南則涵蓋油霧控制與維護邊界。

供應商應提供哪些證據？

Festo 提供一個實用範例：位於工件上方的元件可能需要達到 ISO Class 4，而位於工件下方時 ISO Class 7 可能已足夠（Festo 無塵室指引，2026 年查閱）。因此，供應商證據必須說明安裝位置與操作參數。

設備適用性是由測試支持的陳述，表示具名配置在記錄條件下滿足指定的粒子或化學物質限值。這比宣稱整個產品家族「符合無塵室要求」更精確，也更有用。應索取支持主張的報告。完整的粒子報告會辨識確切機型與修訂版、樣本數量、安裝位置、速度、負載、壓力、循環次數、背景濃度、粒徑、粒子計數器、探頭位置、腔體配置、測試時間、資料處理方式、不確定度及量測結果。若啟用真空或洩壓流量，也要記錄其配管。化學報告應列出物質、偵測極限、測試溫度、預處理時間、暴露材料面積及清潔狀態，並說明結果是否涵蓋交付時使用的潤滑脂、密封件、黏著劑、電纜及包裝。籠統的「低逸氣」說法並未說明實際量測了什麼。

材料證據應對應真實風險：

• 適用時提供金屬牌號、聚合物身分、塗層、潤滑脂、限制物質、生產修訂版、可追溯性、批次及簽發日期的證書；
• 量測的表面處理結果及測試方法；
• 確切清潔劑、濃度、溫度、接觸時間、循環次數及受檢故障模式的化學相容性證據；
• 對應特定途徑的生物證據；
• 交付潔淨狀態屬於驗收條件時，提供包裝、組裝、保存期限、開封及處理紀錄。

ASTM B912 涵蓋以電解拋光鈍化不鏽鋼，並指出移除表面游離鐵可提高耐腐蝕性（ASTM B912，2026），但它不會自動證明表面達到 Ra 0.4 µm。若粗糙度攸關結果，應在圖面上標示數值限制及量測方法。供應商證書若能保留主張成立的條件，證據力最強。不要只為增加文件數量而收集資料。每一項潔淨度主張都應可追溯至零件編號、配置、測試狀態、驗收限值，以及仍需透過實機確認的具名缺口。

如何確認實際安裝的氣動組件？

EU GMP Annex 1 建議不同等級的相鄰房間至少保持 10 Pa 壓差，並要求在靜止與運作狀態下進行氣流研究（European Commission，EU GMP Annex 1，2022）。移動及排氣的氣動設備必須在實際安裝氣流中確認。

供應商測試屬於篩選證據。安裝確認必須重現真實污染途徑：安裝位置、周圍表面、產品暴露、氣流、閥位置、排氣路徑、氣管、操作壓力、負載、速度、循環模式、清潔狀態及維護狀態。若為製藥製程，應把這些控制連結至工廠污染控制策略。試想一支通過潔淨測試的氣壓缸，其閥排氣卻正對取樣位置。氣壓缸報告本身可能仍有效，但安裝後的軸仍可能擾亂受保護氣流，或從閥與消音器釋出污染。確認測試必須涵蓋製程實際接觸到的完整組件。

實用的確認順序如下：

1. 凍結物料清單、零件修訂版、潤滑脂、密封件、接頭、氣管、閥、消音器、過濾器、安裝圖及軟體運動曲線。
2. 分別定義粒子、化學物質、活性污染、表面及性能驗收標準。並非每個專案都需要每一類，但每一項省略都應有以風險為基礎、可供品質與工程人員審查的書面理由。
3. 先建立靜止狀態下的背景條件，再執行正常生產及最嚴苛的合理操作情境。
4. 在可能釋放污染的途徑及產品風險位置取樣。記錄探頭位置，使測試可以重複。
5. 在相同測試狀態下驗證推力、壓力、速度、行程時間、重複精度、洩漏、溫度、真空或洩壓流量及機器故障行為。
6. 在磨合後及接近維護時點重複測試。
7. 為更換密封件、更換潤滑脂、更換氣管、採用新清潔化學品、改變速度、修改軟體運動或變更安裝位置，定義重新確認觸發條件。

腔體測試能偵測排氣是否吹過開口藥瓶，或側向負載導軌是否比預期更快磨耗嗎？通常不能。實際安裝測試可補上這個缺口。若要進行長期控制，請參考更完整的氣動致動器維護比較。無塵室工作除了普通的洩漏與磨耗檢查，還要增加受控包裝、工具、清潔、污染恢復、零件修訂紀錄及重新確認。

Class 100 氣動 RFQ 應包含哪些內容？

ISO 8573-1 把壓縮空氣純度分成三大污染物群組：粒子、水及油，且不受空氣規格或量測位置影響（ISO 8573-1，2010）。完整的 Class 100 RFQ 應把同樣的明確程度套用到每一條污染途徑及每一份供應商回覆。

整份 RFQ 都應採用相同的明確程度。使用點空氣品質是壓縮空氣進入製程連接處，或相關閥與致動器位置時量測或指定的狀態。空壓機房的結果不能代表下游配管或乾燥機，也無法反映過濾器與冷凝水帶入的污染。加油器與維護會進一步增加不確定性。

提供應用條件，而不只是室內等級；先從潔淨度與運動開始：

RFQ 欄位	應提供的資訊	應索取的證據
關鍵位置	圖面、氣流方向、相對於產品的距離與位置	受測位置、釋放方向、探頭位置
粒子目標	ISO 等級、粒徑、室內狀態、背景值及限值	特定機型粒子報告與操作範圍
化學物質目標	限制物質及濃度限值	逸氣或化學排放方法與結果
活性污染/產品風險	無菌邊界、氣體接觸及產品暴露	符合該途徑的材料、氣體過濾及清潔證據
運動	負載、行程、速度、加速度、循環頻率、方向及力矩	潔淨系列壓力、速度、負載、壽命及折減資料

接著定義周圍氣動系統及交付狀態：

RFQ 欄位	應提供的資訊	應索取的證據
供氣	使用點粒子、水及油等級；露點與壓力	所需過濾、乾燥及潤滑條件
排氣/抽氣	閥位置、遠端排氣、可用真空及管長	接口配置、最低流量、背壓及過濾限制
材料/清潔	清潔劑、溫度、接觸時間、循環次數及限制材料	確切密封件、潤滑脂、金屬、塗層與相容性紀錄
維護	接近空間、規劃週期及允許介入	密封套件、潤滑規則、潔淨作業說明及重新確認觸發條件
交付	移轉路徑及開封環境	組裝、清潔、雙層包裝及保存期限聲明

每一項供應商缺口都使用三種標示：「未測試」／「不適用」／「需要實機安裝確認」。這種文字比沒有證據的合規承諾更有價值，能讓工程與品質團隊判斷哪些額外測試值得投入。看得見的缺口才可採取行動。

依我們進行應用審查的經驗，每一份 RFQ 採用相同測試欄位後，供應商回覆會更容易比較。目的不是取得一張通用證書，而是把有文件支持的性能與工程推論分開，也能辨識仍須在實際安裝機器上取得的證據。

結論：選擇證據邊界，而不是標示

2026 年有三項設備相關 ISO 無塵室標準完成修訂：第 13 與第 14 部分於 2 月發布，第 15 部分於 5 月發布（ISO 14644-13，2026；ISO 14644-14，2026；ISO 14644-15，2026）。它們分別為表面清潔、空氣懸浮粒子及空氣中化學物質界定邊界。

從裸露製程開始，沿著致動器與閥向上追查污染，再延伸至排氣、接頭、氣管及壓縮空氣。把潤滑脂、感測器、包裝及維護作業也納入。接著把供應商主張與真實負載、速度及壓力比較，並分別檢查位置、清潔製程及取樣計畫。最佳元件不一定是採用最多不鏽鋼，或在型錄頁面印有最嚴格等級的產品，而是在不失去機器所需運動性能的前提下，能達到已記錄潔淨度限值的配置。兩者必須在相同操作條件下獲得證明。

Class 100 無塵室氣動元件常見問題

為維持所述粒子特性，SMC 建議一款 CYP 潔淨型無桿氣壓缸大約每 500,000 次循環或 400 km 行程進行維護（SMC CYP 型錄，2026 年查閱）。這項特定機型的邊界說明，無塵室 FAQ 必須列出條件，而不能作出通用承諾。

ISO Class 5 會認證氣動元件嗎？

不會。ISO 14644-1 依 0.1 µm 至 5 µm 的粒徑門檻對空氣懸浮粒子濃度分級；ISO 14644-14:2026 則提供設備適用性方法。應索取確切元件、位置、速度、負載、壓力、粒徑、取樣幾何形狀、背景濃度、循環次數及量測結果。

每一個 Class 100 氣動元件都必須使用 316L 與 PTFE 嗎？

不是。ISO 14644-14:2026 的範圍明確排除設備設計及材料選擇要求。應以實際粒子與化學風險為選型依據，再檢查腐蝕與清潔限制、操作溫度及產品接觸。只有清潔或製程評估支持時，才記錄表面處理的數值要求。

標準工業元件可以用在無塵室嗎？

有時可以。Festo 的應用範例區分工件上方需達 ISO Class 4、工件下方可接受 ISO Class 7 的情況。適用性取決於位置與操作參數。未經測試的元件應視為確認缺口，控制或測試其排放與表面，再把包裝、排氣及維護狀態納入。

無塵室氣動元件應多久維護一次？

應採用特定機型限制與現場趨勢資料。SMC 對一款 CYP 潔淨型無桿氣壓缸提出大約 500,000 次循環或 400 km，而不是對所有致動器提出相同要求。維護週期應依洩漏與粒子趨勢設定，也要檢查導軌磨耗與循環次數，並納入清潔暴露、潤滑脂狀況、關鍵程度及開啟系統的後果。

確認資料包應包含哪些文件？

至少要把零件編號連結至 ISO 14644-14 適用的粒子證據；ISO 14644-15 適用時加入化學證據，並提供 ISO 8573-1 三類污染物的使用點空氣規格。資料包還應保存圖面與材料紀錄、潤滑脂與清潔相容性、包裝與維護說明、測試配置與原始結果、偏差及重新確認觸發條件。

來源說明與查閱日期

• ISO 14644-1:2015，空氣懸浮粒子分級範圍與排除項目。查閱日期：2026-07-17。

• ISO 14644-13:2026，把表面清潔至指定粒子及化學潔淨度。查閱日期：2026-07-17。

• ISO 14644-14:2026，依空氣懸浮粒子濃度評估設備適用性及其範圍排除項目。查閱日期：2026-07-17。

• ISO 14644-15:2026，依空氣中化學物質濃度評估設備與材料適用性及其範圍排除項目。查閱日期：2026-07-17。

• ISO 8573-1:2010，壓縮空氣中的粒子、水、油、氣態及微生物污染物。查閱日期：2026-07-17。

• FDA 無菌製程指引，Class 100/ISO 5 術語、粒子限值、壓縮氣體品質及設備設計。查閱日期：2026-07-17。

• European Commission，EU GMP Annex 1，污染控制策略、設備、公用系統、表面、壓力及氣流確認。查閱日期：2026-07-17。

• SMC CQ2 Clean Series，雙密封、洩壓接口及真空接口潔淨型氣壓缸範例。查閱日期：2026-07-17。

• SMC CYP 潔淨型無桿氣壓缸，粒子測試條件、操作限制、維護邊界及注意事項。查閱日期：2026-07-17。

• Festo 無塵室指引，應用位置及操作參數的影響。查閱日期：2026-07-17。

• USP General Chapter 88：Biological Reactivity Tests, In Vivo，聚合物生物反應測試的涵蓋範圍。查閱日期：2026-07-17。

• ASTM B912-26，以電解拋光鈍化不鏽鋼。查閱日期：2026-07-17。
