正確的管徑選擇如何大幅改善壓縮空氣系統效能？
正確的壓縮空氣管徑選擇，能把從空壓機房到工作裝置的尖峰流速與壓力損失控制在既定預算內，進而改善系統效能。CAGI 建議整體系統壓降不超過 10%，管內流速則維持在 20 ft/s 或以下（CAGI 壓降技術簡報，查閱於 2026 年）。
這並不代表每座工廠都需要過大的管路。每一段主管與支管都必須依最嚴苛、且合理可能發生的同時用氣需求進行檢查。
從垂直支管、軟管到接頭、過濾器與閥件，所有使用點元件也必須納入。空壓機房內的靜態壓力表，無法證明多台機器同時循環時，快速氣缸仍能取得足夠壓力。
重點摘要
- 使用尖峰同時自由空氣需求，而不是空壓機銘牌流量。
- 先以 20 ft/s 或以下篩選候選內徑，再計算壓降。
- 最不利流路需加總直管長度與管件等效長度。
- 在實際用氣狀態下驗證機台端壓力。
本指南聚焦於新安裝或擴充前的管路選型。如果現有機台已出現壓力不足，請使用另一篇壓降故障排查流程找出限制點，不要直接假設主管尺寸有問題。
決定管徑結果的輸入條件
CAGI 提供兩項實用的系統護欄：總壓降不超過 10%，管內流速不高於 20 ft/s（CAGI 壓降技術簡報，查閱於 2026 年）。但選擇直徑仍需要尖峰流量與絕對壓力，也需要實際內徑、有效長度、溫度及分配給管路的壓損上限。
從使用點開始。先記錄機台在最嚴苛循環中所需的最低入口壓力，再沿著每個限制點向上游追查。空壓機排氣壓力只是起始邊界，真正重要的是到達閥與工具，或噴嘴與致動器氣口時還剩多少壓力。
尖峰同時需求是設計事件中所有可能同時運轉之用氣端的自由空氣流量總和。它不是所有已連接設備銘牌流量的加總，也不是整個班次的平均流量。
每一段管路都應使用以下輸入：
| 輸入 | 應記錄內容 | 為何會改變結果 |
|---|---|---|
| 尖峰同時需求 | 同時啟用之用氣端的自由空氣流量與事件持續時間 | 決定該段的最大質量流量 |
| 工作壓力 | 最低與正常的絕對管線壓力 | 把自由空氣流量換算成管內體積流量 |
| 實際內徑 | 製造商標示的最小通徑，而不是公稱尺寸 | 決定截面積與流速 |
接著記錄路徑、限制與設計餘量：
| 輸入 | 應記錄內容 | 為何會改變結果 |
|---|---|---|
| 直管長度 | 該段實際量得的路徑 | 增加沿程摩擦 |
| 管件與元件 | 數量及等效長度、Cv 或壓力流量數據 | 增加局部限制 |
| 管材與狀況 | 粗糙度、腐蝕、污染與使用年限 | 改變摩擦及可用通徑 |
| 壓力預算 | 分配給該段的最大損失 | 避免一條支路耗盡整個系統餘量 |
| 未來負載 | 指定機台及預期尖峰流量 | 讓擴充有可追溯依據，而非任意放大 |
尖峰流量不是工廠內每張銘牌的總和；應建立時序圖，只加總設計情境中可能重疊的需求。沒有機台狀態證據時，不要直接套用 0.6 或 0.8 等通用同時使用係數。短暫吹氣可能與長行程氣缸重疊，即使兩者的班次平均值看起來都不高。實際內徑是所選管材內真正讓空氣通過的最小開放孔徑。公稱尺寸只代表產品家族，無法提供流速與壓降計算所需的面積。以氣缸為主的設備應分別計算伸出與縮回需求；氣動流量計算指南說明了缸徑、活塞桿直徑、行程、循環頻率與壓力的關係。
管徑本質上是壓力預算決策。能通過流速檢查的最便宜管路，仍可能在路徑加入彎頭、過濾器、快速接頭與長機台管路後失敗。正確尺寸是能通過完整流路檢查，並保留約定工作餘量的最小核准選項。
為什麼簡單的 CFM 查表會失效？
Atlas Copco 建議固定式壓縮空氣配管從空壓機到最遠端用氣點的管路壓損控制在約 0.1 bar 以內（Atlas Copco 管徑選擇，2024）。通用 CFM 表無法落實這項界限，因為壓力與長度、管件、實際內徑及網路配置都會改變答案。
大多數查表都隱藏了假設。若一列只寫「1 英吋等於 60 CFM」，卻沒有說明入口壓力、容許壓損與長度，就是不完整的。表格也必須註明管件規格、溫度，以及流量是自由空氣量還是實際管內體積。兩種公稱 1 英吋產品可能有不同通徑。
自由空氣流量與管內體積流量不能互換。理想氣體的初步換算如下：
Q_管內 = Q_自由空氣 ×（參考絕對壓力 / 管線絕對壓力）
×（管線絕對溫度 / 參考絕對溫度）
流速 = Q_管內 / 管路截面積
管路截面積 = π × 實際內徑² / 4換算時必須使用絕對壓力與絕對溫度。管線壓力越高，相同質量流量在管內占用的體積越小。若把 SCFM 直接當成管內體積 CFM 代入流速方程式，算出的直徑可能大得不合理。
這項計算只用於初步篩選，並非最終答案。
管路內徑計算器可比較自由空氣流量、工作壓力與目標流速。選定的內徑之後仍須以完整有效長度通過壓降計算。
公稱尺寸還會造成第二個陷阱：相同公稱規格的 Schedule 40 與 Schedule 80 管路，內徑並不相同。模組化鋁管系統也採用各製造商自己的通徑尺寸。請把核准產品資料中的實際最小內徑抄入計算表。
如果型錄明年改變壁厚會怎樣？零件編號與最小通徑應寫在圖面或物料清單上，不能只留在試算表備註中。
應如何分兩階段選擇管徑？
CAGI 建議壓縮空氣管路的流速保持在 20 ft/s 或以下，以減少亂流與壓力損失（CAGI 壓降技術簡報，查閱於 2026 年）。第一階段以此數值篩選直徑，第二階段再用總有效長度與實際工作壓力計算每個候選尺寸的損失。
第一階段：依流速篩選實際內徑
把尖峰自由空氣需求換算為預估管內體積流量，再除以各候選內徑的截面積。若候選尺寸在設計情境中超過約定流速上限，就予以淘汰；但不要認為第一個通過的尺寸一定合格。
流速篩選只回答一個問題：管路對預期流量而言是否明顯過小？它沒有完整反映摩擦或內壁粗糙度。
它也沒有完整計入管件，或長管路沿程壓力下降造成的密度變化。
第二階段：驗證壓降
加總該流路的直管長度與管件等效長度，包括隔離閥、彎頭、三通、異徑接頭與止回閥。
再加入過濾器、乾燥機、調壓器、軟管與快速接頭。其餘元件若用單一 Cv 或等效長度會掩蓋實際特性，就應使用製造商的壓力流量數據。
工具閥件與流量壓降計算器選擇管路前，依尖峰流量、總有效長度、工作壓力與容許損失比較候選實際內徑。壓降 = C x L x Q^1.85 /（d^5 x P）流量管長等效接頭長度內徑開啟計算工具
至少計算三種情境：
- 預期同時需求下的正常生產。
- 最嚴苛且合理可能發生的事件，包括啟動、吹氣、吹掃或多台機器同時循環。
- 已核准的未來負載情境，並明確指出新增機台。
能通過三種情境的最小候選尺寸，就是技術上的最低要求。
專案仍可基於擴充、安裝公差或全生命週期成本選擇下一級尺寸，但應直接寫明原因，而不是把它隱藏在一個百分比安全係數中。

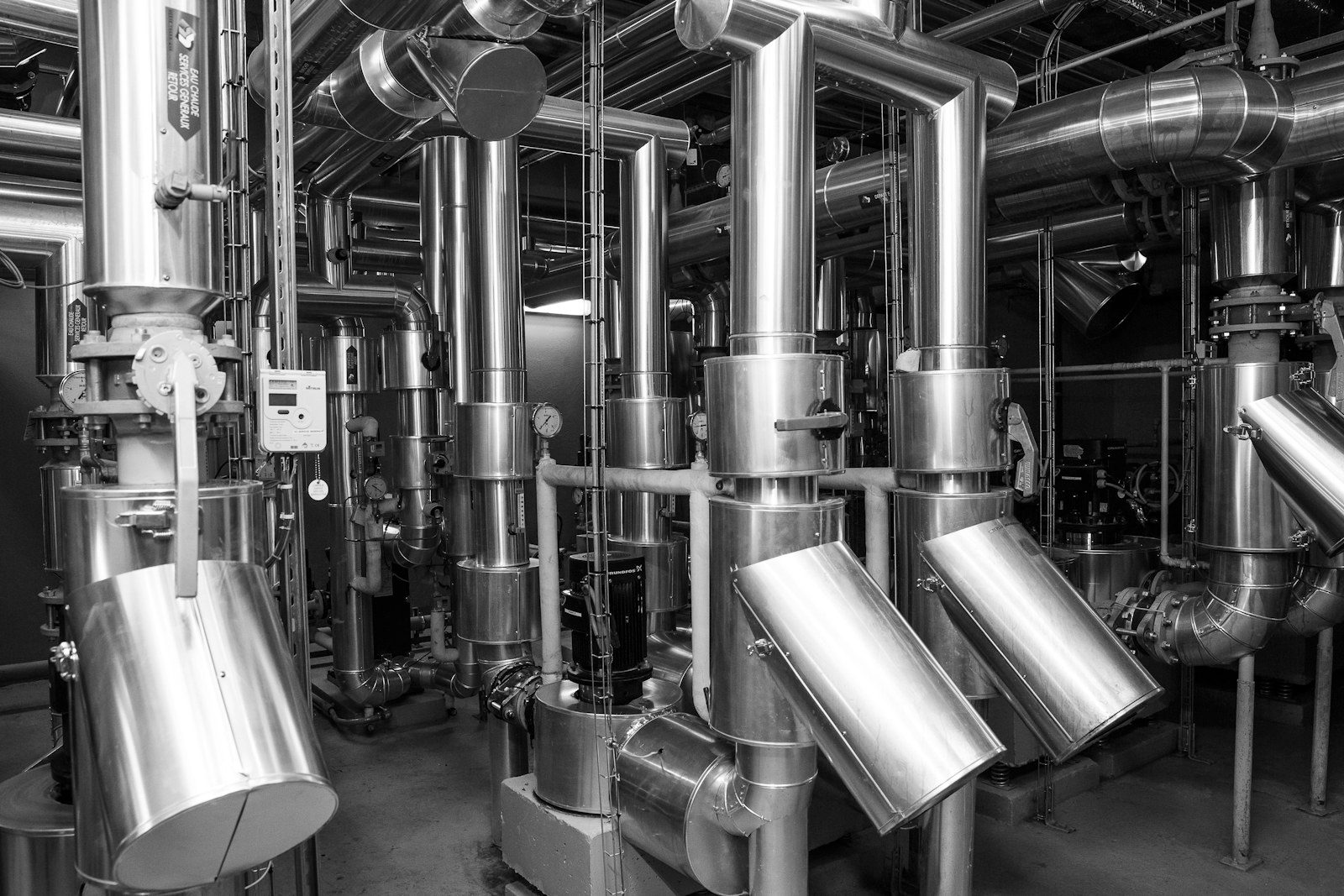

密集管路凸顯了文件化的難題；計算必須使用實際路徑與通徑，以及沿途的管件、分支與檢測位置。照片由 Lionel SEE 於 Unsplash提供。
不製造虛假通用答案的比較實例
假設兩個候選內徑在正常需求下都通過 20 ft/s 流速篩選。候選 A 仍可能因長管路與多個管件耗盡分配的壓力預算而失敗；候選 B 則可能在最不利路徑下保有餘量。這個結果只適用於該流量、路徑、壓力、溫度與產品通徑，不能轉用成每英吋對應多少 CFM 的通則。依我們的經驗，最常遺漏的輸入是等效長度。圖面可能只列出 40 公尺直管，但實際路徑還有三通、隔離閥、柔性接頭與高阻力快速接頭。只輸入直管長度，會讓較小直徑看起來比實際更安全。
環狀主管、支管與管件如何改變結果？
Atlas Copco 把封閉環狀管路列為較佳的配氣配置，並建議到最遠用氣端的管路損失約不超過 0.1 bar（Atlas Copco 管徑選擇，2024）。環狀主管可降低部分管段流量，但每一段與每種工作狀態仍須計算。
環狀主管可從不只一條路徑向需求點供氣，因而降低個別管段流速，並減少對單一遠端支路的敏感度。
但流量不會保證平均分成 50/50。路徑長度、管徑、閥位與同時用氣端不同，都會改變各路徑的阻力。
應逐段建立網路模型：
| 管段 | 使用的流量情境 | 檢查內容 |
|---|---|---|
| 空壓機房集管 | 全廠啟用需求總和 | 集管流速與處理設備損失 |
| 環狀管段 | 從兩個方向供應該段下游的需求 | 流量分配與遠端壓力 |
| 機台支管 | 該機台或工作單元的尖峰同時需求 | 支管內徑、長度、管件與局部 FRL |
| 閥至致動器管路 | 各方向氣室的尖峰需求 | 行程時間、管路內徑、閥與排氣限制 |
| 柔性軟管／接頭 | 工具或機台尖峰流量 | 製造商壓力流量曲線 |
末端支管需要自己的最不利檢查，因為下游所有用氣端共用同一條路徑。環狀主管救不了尺寸不足的垂直支管，大口徑集管也無法克服機台旁的小型接頭。等效長度是把彎頭、三通、異徑接頭等阻力換算成額外直管長度。當元件具有複雜內部流道或會改變狀態時，這種方法的可靠度會降低。對過濾器、乾燥機、快速接頭、調壓器與閥，優先使用預期入口壓力下的製造商壓力流量曲線。依我們進行壓縮空氣審查的經驗，環狀管路常被假設會平均分流，卻忽略支路負載與路徑阻力不相等；逐段計算可避免這項捷徑掩蓋過載管段。
請保持廠級議題的界線。壓縮空氣系統設計指南涵蓋空壓機容量、儲氣、處理、控制與需求分析；本文則是在這些系統需求確定後，選擇配氣路徑的尺寸。
哪些安裝與材料細節能保護設計？
2026 年一宗 OSHA 案例中，Schedule 40 PVC 被用來輸送壓縮空氣，使 15 名員工暴露於飛散碎片危害（OSHA 違規詳情，2026）。管路必須依核准的氣體服務等級與壓力選擇，並確認溫度上限、環境與支撐方式。比較摩擦前，先審查失效模式。
材料改變的不只粗糙度，還包括實際內徑、腐蝕行為、接合方式與支撐間距，也會決定熱膨脹餘量、修改程序與檢查需求。鋁、碳鋼、鍍鋅鋼、銅與不鏽鋼，在合適服務條件下都可能有效，但沒有任何一種材料自動適合所有工廠。外露壓縮空氣系統不可使用一般 PVC 水管。OSHA 多次指出脆性破裂會造成撞擊危害，並建議任何獲准的塑膠空氣管產品都須遵守製造商壓力與溫度限制（OSHA PVC 危害公告，1988）。水分管理也會改變配置。若可能產生冷凝水，主管應向排水點傾斜，機台支管應從主管上方取氣後再向下延伸。從底部取氣可能把積水與碎屑直接帶向過濾器、閥與致動器。
安裝審查應包含：
- 確認管路、管件、閥、軟管與接頭的最高工作壓力及溫度；
- 記錄實際內徑與額定服務，而不只記錄材料名稱；
- 提供不會讓接頭受力或傳遞機器振動的支撐；
- 避免無法排水的低窪管段；
- 配置隔離閥，讓個別管段可安全維修；
- 在主要限制元件前後增加測壓口；
- 保護管路免受撞擊、熱、化學品、紫外線與車輛交通影響；
- 遵循現場核准的隔離與儲能控制程序。
螺紋連接可能成為支管最窄的位置。NPT 螺紋指南說明了為何公稱螺紋尺寸、旋合長度、密封劑與有效流道必須分開檢查。
耐腐蝕材料能解決尺寸不足的接頭嗎？不能。材料與通徑都必須與接合方式及內部流道分開評估。
如何在運轉中的機台上驗證所選尺寸？
美國能源部指引指出，在系統仍能滿足需求時，空壓機排氣壓力每降低 2 psig，能源使用量約可降低 1%（DOE 節能提示，2004）。因此，任何人想提高空壓機壓力來掩蓋局部限制前，都應先動態驗證管徑。
靜態壓力不夠。應在空壓機房集管與遠端主管安裝或暫接壓力表及快速壓力感測器，並在機台入口、閥入口與關鍵致動器氣口加設感測器，於實際選型事件中同步記錄。
我們的團隊發現，在機台層級的審查中，空壓機房的靜態讀值往往是最沒有用的一項數據。
同步的上游與下游量測可顯示損失發生在主管還是支管，也可隔離局部空氣處理設備、閥或末端管路的影響。

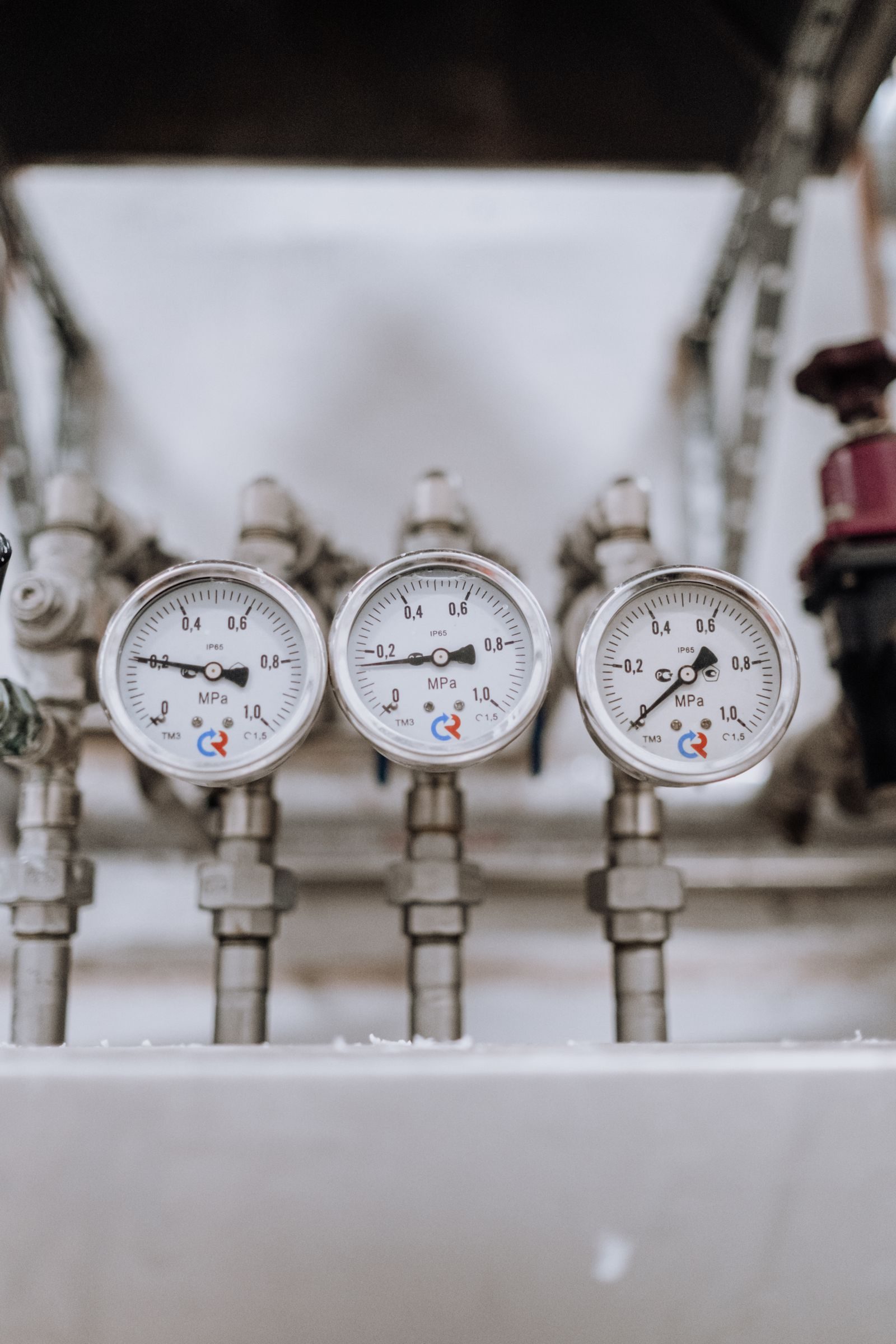

壓力比較需要在流動期間同步讀值；單一怠速壓力表無法指出哪一段管路或元件耗用了壓力預算。照片由 Pexels 上的 cottonbro studio提供。
試運轉流程如下：
- 確認壓力表或感測器的量程、校準狀態與取樣率。
- 生產停止時記錄靜態壓力。
- 執行正常循環並同步記錄所有量測點。
- 執行最嚴苛且合理可能發生的同時需求情境。
- 把每組壓力差與分配的預算比較。
- 確認機台循環時間、致動器推力餘量與故障行為。
- 過濾器累積負載後，或在專案定義的維護狀態下重複測試。
真正有價值的結果不是一個總壓降數字，而是一張顯示每一部分預算花在哪裡的地圖。
這張地圖能區分尺寸過小的主管、髒污過濾器與高阻力接頭，也能辨別調壓器下垂、低 Cv 閥、窄管路或堵塞排氣。
對氣缸而言，理論推力取決於作用氣室的有效活塞面積與壓力，再扣除背壓與摩擦。把量得的氣口壓力轉換為推力餘量判斷時，請參閱工作壓力指南。
長行程軸特別需要注意，因為管路長度與氣室尖峰流量會暴露臨界支管。無桿氣缸輸送機指南把動態壓力與閥流量連結到該類應用的導向負載與循環時間檢查。
管徑詢價或設計審查應包含哪些內容？
CAGI 允許整體系統最多 10% 壓降（CAGI，查閱於 2026 年）；Atlas Copco 則建議固定式配氣管路到最遠用氣端的損失約為 0.1 bar（Atlas Copco，2024）。應在詢價文件中寫明專案採用的預算與計算邊界，而不是脫離情境只引用一個數字。
要求供應商與安裝商在結果中一併回覆假設：
| 詢價欄位 | 必要資訊 |
|---|---|
| 需求 | 尖峰、平均、最低值、事件持續時間、同時用氣端、未來負載 |
| 壓力 | 空壓機排氣壓力、機台最低入口壓力、關鍵氣口壓力、容許管段損失 |
| 流量基準 | SCFM、FAD、NL/min，或附參考條件的實際管內體積 |
| 管路 | 材料、標準、零件編號、公稱尺寸、實際最小內徑、壓力與溫度額定值 |
| 路徑 | 直管長度、高程、環狀／末端配置、支路位置 |
| 限制元件 | 管件、閥、過濾器、乾燥機、調壓器、軟管、接頭、歧管 |
| 環境 | 溫度、腐蝕、沖洗、撞擊、紫外線、振動 |
| 驗證 | 測壓口位置、儀器、生產測試情境、驗收標準 |
| 文件 | 計算方法、軟體／版本、產品資料、偏差、竣工圖 |
報告至少應列出兩個候選直徑。只有一個建議尺寸卻沒有輸入條件，無法稽核。
比較內容應包含流速、管路損失與元件損失，也必須報告每種工作情境下的遠端壓力與剩餘餘量。
空氣品質也屬於審查範圍，因為處理設備與髒污管路會同時改變污染程度與壓力損失。請使用 ISO 8573-1 空氣品質指南在正確驗收點規定粒子、水與油等級。
核准圖面前，請問一個實際問題：生產部門反映新管線速度慢時，技術人員要在哪裡量測壓力？若設計沒有測試點，試運轉與後續診斷都只能靠猜測。
結論：依最嚴苛且合理的流路選擇尺寸
CAGI 的 10% 系統壓降與 20 ft/s 管路流速建議是設計護欄，不是通用尺寸表（CAGI 壓降技術簡報，查閱於 2026 年）。可辯護的管徑必須通過流速篩選、有效長度壓降分析、安全審查及動態試運轉。
先取得尖峰同時需求與機台所需最低壓力，正確換算流量基準，使用實際內徑並計算每個重大限制點，最後建立最不利路徑模型。環狀主管、較大集管與光滑內壁材料，只有在支管及使用點元件也能承受同一事件時才有幫助。
接著在系統運作時量測。若現場壓力與循環時間符合設計情境，選型就有證據支持。
若不符合，壓力地圖會指出下一個應修改的項目，可能是管路與管件，也可能是處理設備、閥件或運轉順序。
壓縮空氣管徑常見問題
CAGI 建議壓縮空氣管路流速維持在 20 ft/s 或以下（CAGI，查閱於 2026 年）；2026 年一宗 OSHA 案例則記錄 15 名員工暴露於 PVC 飛散碎片風險（OSHA，2026）。良好的管徑答案必須在同一份設計審查中，同時涵蓋效能與核准安裝安全。
壓縮空氣系統需要多大的管徑？
沒有通用的 CFM 對尺寸答案。先以 20 ft/s 或以下篩選實際內徑，再依尖峰同時流量、工作壓力、直管長度與等效管件計算壓損，並納入材料與溫度。選擇能通過最嚴苛合理路徑，且保留書面專案餘量的最小核准候選尺寸。
管路可接受多少壓降？
CAGI 以空壓機排氣端到使用點的 10% 作為整體系統指引；Atlas Copco 則建議固定式配氣管路本身約 0.1 bar。應分別分配處理設備、主管、支管、局部元件與機台管路的預算，再於尖峰流量期間驗證每一段，而不是到處套用同一數字。
Schedule 40 或 Schedule 80 PVC 可以輸送壓縮空氣嗎？
不要假設水壓額定值就代表 PVC 適合外露壓縮氣體。OSHA 2026 年的處分記錄顯示，Schedule 40 PVC 使 15 名員工面臨飛散碎片危害。請使用明確核准用於壓縮空氣的管路與管件，遵守適用法規及製造商限制，並納入防撞與儲能控制。
應使用 SCFM 還是管內實際 CFM 選型？
先採用定義清楚的自由空氣基準，例如 SCFM、FAD 或 NL/min，再依絕對壓力與溫度換算成管內體積流量，之後才計算流速，並記錄參考條件。把 SCFM 直接代入管內流速方程式，會高估加壓管路內實際流動的體積。
環狀主管一定比末端主管好嗎？
環狀主管通常可從兩個方向供氣，降低部分管段流速，但分流不會自動成為 50/50。應依各管段阻力與啟用負載計算。若遠端支管、過濾器、軟管、快速接頭、閥或機台管路尺寸不足，環狀主管仍會失敗。
來源說明與查閱日期
- CAGI：壓降技術簡報，10% 整體系統壓降指引、20 ft/s 管路流速指引及壓降原因。查閱日期：2026-07-17。
- CAGI：壓縮空氣系統設計，需求、壓力、管徑、管件、未來負載與配氣設計輸入。查閱日期：2026-07-17。
- Atlas Copco：如何選擇壓縮空氣管徑，0.1 bar 管路壓損建議、計算變數、等效長度與環狀管路配置。查閱日期：2026-07-17。
- 美國能源部：壓縮空氣節能提示，過高排氣壓力與空壓機耗能的關係。查閱日期：2026-07-17。
- 美國能源部：改善壓縮空氣系統效能，壓力管理、配氣損失、需求、儲氣與量測實務。查閱日期：2026-07-17。
- OSHA：Techniply 違規詳情，2026 年 Schedule 40 PVC 壓縮空氣飛散碎片暴露案例。查閱日期：2026-07-17。
- OSHA：地上安裝使用 PVC 管，脆性破裂危害與壓縮空氣管路核准產品界線。查閱日期：2026-07-17。
- ISO 4414:2010，氣壓流體動力系統的一般規則與安全要求。查閱日期：2026-07-17。
- Unsplash：工廠中的工業管路與機械，Lionel SEE 攝影，用於說明路徑與維護空間的複雜性。查閱日期：2026-07-17。
- Pexels：類比壓力表特寫，cottonbro studio 攝影，用於說明多點壓力量測。查閱日期：2026-07-17。
