如何讓多品牌無桿氣缸系統實現無縫相容?

多品牌無桿氣缸相容性是指替換用致動器經過驗證,能夠安裝、承載既有負載、重現所需運動、連接氣動與電氣系統,並維持機台的安全行為。缸徑、行程或接口螺紋相同,只能證明結果中的一部分。實務上應建立受控的替換文件包,而不是尋找一張通用交叉對照表。請比較新舊完整訂購代碼、圖面、負載與力矩限制、緩衝資料、感測器介面、環境選項與故障反應,並在生產負載下完成已安裝測試後,才放行替換件。

重點摘要

  • 依 7 個介面核准相容性,不要只看品牌名稱。
  • 機械決策由確切型號的導向與力矩限制主導。
  • 把轉接板、感測器與螺紋轉換視為經過工程設計的變更。
  • 完成負載驗收測試後,才把替換件加入核准零件清單。

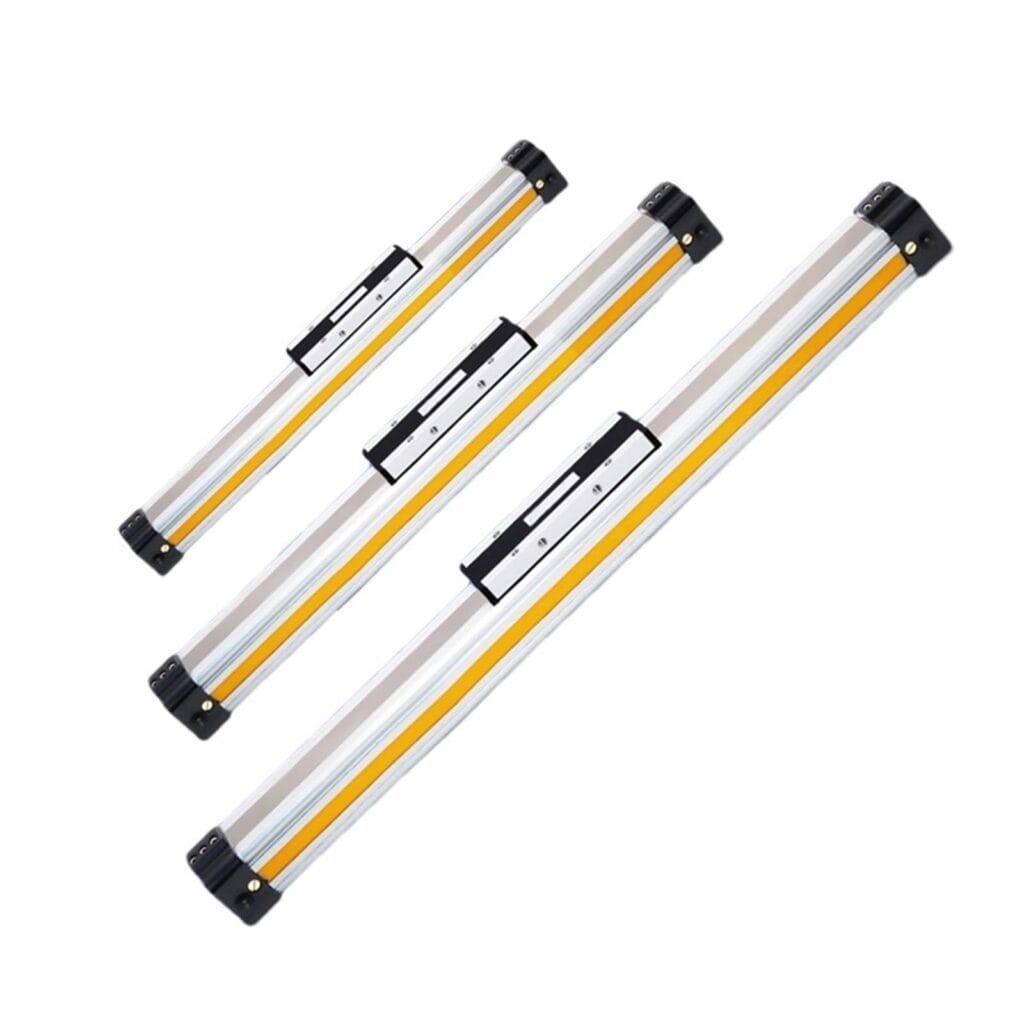

三支機械耦合式無桿氣缸,說明不能只靠行程與外形判斷跨品牌相容性

相似的外形可能掩蓋不同的滑座基準、導向承載能力、接口位置、感測器槽與緩衝選項。

若要配對迴路層級的閥與氣缸,請使用獨立的混用不同品牌氣動閥與氣缸檢查清單。本指南聚焦在無桿致動器本身的替換。

多品牌相容性對無桿氣缸究竟代表什麼?

ISO 4414:2010 適用於氣動系統及其元件的設計、製造與修改,也涵蓋安裝、調整、維護與可靠運作(ISO 4414,2010)。應把跨品牌無桿氣缸替換視為需要文件化應用核准的機台變更,而不是以百分比表達的相容性承諾。

「相容」一詞常把四種不同說法壓縮在一起:

相容性層級 能證明什麼 不能證明什麼
連接相容 接頭、接口、電纜與連接器可以正確組裝 所需流量、訊號邏輯或負載下的性能
尺寸相容 致動器能放入可用包絡並符合安裝配置 相同的導向承載力、剛性或滑座基準
功能相容 已安裝驅動能以要求速度到達指令位置 失氣、斷電或感測器故障後的安全行為
核准應用 文件化配置通過定義的機台測試 在另一台機器上可以通用互換

連得上,只是第一道關卡。

機械耦合式與磁性耦合式無桿氣缸屬於不同的運作架構。即使在機械耦合產品內,基本滑座、滑動軸承導向、凸輪從動導向、循環滾珠導向與重載導向,也可能有完全不同的負載路徑。系列名稱不是完整規格。

最有力的相容性說法應該刻意保持狹窄:「替換型號 X 已核准用於機台位置 Y,搭配轉接圖 Z 與驗收紀錄 R。」這句話能讓維護人員取得可用備品,同時避免核准範圍漂移到不相關的行程、負載、方向或環境。

無桿氣缸七層相容性文件包

僅 SMC 目前的 MY1 系列就包含 5 種標準化導向類型,依變體不同,缸徑範圍可從 10 到 100 mm(SMC MY1 網路型錄,查閱日期 2026)。這個範圍說明,缸徑與行程不能作為完整的跨品牌索引鍵。

每一個確切訂購代碼都建立一列比較資料。空白欄位代表「尚未證明」,不是「假定相同」。

層級 最低證據 常見隱藏差異
1. 架構 機械或磁性耦合;整合導向或外部導向 外形包絡相似,但負載傳遞方法不同
2. 幾何 尺寸圖、CAD 模型、機台基準與間隙 滑座高度、端蓋長度、接口或調整器進入條件
3. 負載與運動 質量、受力方向、速度、加速度、力矩與工作循環 缸徑相同,但允許滾轉或俯仰力矩較低
4. 氣動 壓力範圍、接口標準、管內徑、流量控制與緩衝 螺紋可以接轉接頭,但氣路或緩衝不相同
5. 感測與控制 槽型、開關型號、電壓、PNP/NPN、腳位與邏輯 感測器能機械安裝,卻不能切換 PLC 輸入
6. 環境 溫度、腐蝕、粉塵、沖洗、無塵室或 ATEX 選項 基本型號相符,但缺少所需環境選項
7. 維護與放行 密封套件、密封帶、開關、圖面版本與測試紀錄 替換件能工作一次,卻無法持續維護

尚未證明就代表停止。

CAD 模型檢查清單適合用在第 2 層,但 CAD 無法證明型錄負載限制或緩衝容量。請把模型、技術資料與驗收測試分開保存為不同的證據物件。

跨品牌無桿氣缸替換的七層證據 垂直工作流程從架構與幾何開始,依序經過負載、氣動、控制、環境與最終服務放行。每一層都必須通過後,才能核准替換件。 品牌交叉對照需要通過七層檢查 1. 架構耦合方式、導向類型、負載路徑 2. 幾何基準、包絡、孔位、進入條件、間隙 3. 負載與運動出力、力矩、速度、緩衝、工作循環 4. 氣動壓力、螺紋、管路、流量、排氣 5. 感測與控制槽、開關、電壓、輸出、連接器、邏輯 6. 環境溫度、污染、腐蝕、核准條件 7. 服務放行與受控交叉對照
只有每一層都具備可追溯證據,相容性才真正可維護。

如何比較安裝幾何,而不預設可以互換?

Festo 2026 年 DGC-K 型錄涵蓋 8 至 63 mm 的 8 種活塞直徑,並針對不同變體公布出力、導向負載、力矩、接口與尺寸(Festo DGC-K,2026)。因此,跨品牌幾何應針對確切變體逐項比較,不能從名義活塞尺寸推斷。

先從負載或工具實際採用的機台基準開始,記錄新舊兩個版本的下列數值:

  • 滑座基準高度
  • 本體寬度、滑座長度與可用的連接表面
  • 指定行程下的總長度
  • 孔距、螺紋深度、沉孔、定位銷孔,以及用來定位驅動件而不只是夾緊它的特徵
  • 端蓋安裝點
  • 接口位置、接頭包絡與最小管路彎曲半徑
  • 安裝防護罩與工具後,緩衝針、吸震器、開關與密封帶維修點的進入條件
  • 完整行程疊圖,顯示滑座、負載、電纜鏈、硬止擋、防護開口與最近的固定機台結構

轉接板造成的垂直中心線變化為:

Δh = hnew + tadapter − hold

其中,Δh 是安裝後的滑座高度變化,hnew 是替換滑座高度,tadapter 是轉接板厚度,而 hold 是原滑座高度。任何非零結果都可能改變工具對齊、皮帶張力、側向負載、防護間隙與感測器目標位置。

基準位置變了。

除了名義尺寸,也要檢查公差。開槽板可以解決螺栓間距,卻不能控制高度、垂直度或可重複定位。當工具需要可重現對齊時,請使用定位銷、肩部或加工基準邊。記錄哪一個特徵負責定位致動器,以及哪些螺栓只負責夾緊。把基準定義清楚。依我們的經驗,最有用的替換圖面常常是一頁式疊圖,將舊驅動、新驅動、轉接板、負載基準、接口與完整行程包絡放在一起。它能揭露料號交叉對照看不到的緩衝螺絲不可及與電纜衝突問題。

加裝轉接板後的無桿氣缸相容性:負載與力矩能力

Parker 2025 年 OSP-P 型錄指出,其公布的負載與力矩資料以不超過 0.5 m/s 的速度為基礎,並使用上限為 1.0 的組合負載力矩係數(Parker 0900P-7 型錄,2025)。除非新的負載幾何通過替換型錄本身的規則,轉接板不能保證維持原有承載能力。

轉接板可能讓負載離導向更遠。即使負載質量不變,施加的力矩也會增加:

M = F · e

在這個關係式中,M 是施加的力矩,F 是作用在滑座上的力,而 e 是相對於導向基準的垂直偏移。請納入靜態重量、加減速力、製程力、管路拖曳、電纜鏈反作用力與任何懸臂工具。

偏移會改變負載工況。

對於 Parker OSP-P 的水平安裝方法,型錄以以下方式表示組合使用:

LMF = Mx/Mx,max + My/My,max + Mz/Mz,max + L/Lmax ≤ 1

其中,MxMyMz 是相對於型錄軸向的施加力矩,L 是施加負載,各分母則是所選尺寸與導向的對應型錄最大值。只有在所選製造商的型錄指定相同組合方法與運作假設時,才可使用這個方程式。

Festo 的 DGC 系列說明導向識別為何重要。其 2026 年概覽針對緊湊型、基本型、滑動軸承、循環滾珠與重載變體,分別公布 FyFzMxMyMz 數值(Festo DGC 系列,2026)。不要把一種導向變體的限制轉移到另一種變體。

關於導向架構與負載路徑的更多細節,請參考無桿氣缸承載機構指南

如何驗證接口、流量、速度與緩衝?

SMC 的 MY1 防護罩型錄列出多種變體的工作壓力範圍,從 0.1 或 0.15 MPa 到 0.8 MPa;活塞速度限制則取決於所選緩衝配置(SMC MY1W,2024)。只匹配最高壓力,不能證明運動等效。

請針對新舊確切配置比較以下氣動細節:

項目 資料表檢查 已安裝檢查
壓力 最低、正常、最高與耐壓 最快負載行程期間的動態入口壓力
接口 螺紋標示、尺寸、位置、密封方式 正確接頭、密封、扭矩、進入條件與洩漏測試
氣路 閥流量、管內徑、長度、接頭、流量控制器、消音器 負載下伸出與返回時間,以及腔室壓力行為
緩衝 橡膠止擋、空氣緩衝、吸震器、調整範圍 最壞質量與速度下的末端衝擊、回彈、噪音與重複精度
方向 型錄中的水平、垂直或傾斜條件 兩個方向的助力負載與超越負載

螺紋字母必須完整寫出。ISO 228-1:2000 涵蓋不在螺紋上形成氣密接合的平行管螺紋,因此需要外部配合表面與適當密封件來密封(ISO 228-1,確認日期 2022)。ISO 7-1 涵蓋在螺紋上形成氣密接合的管螺紋(ISO 7-1,確認日期 2020)。NPT 是由 ASME B1.20.1 涵蓋的另一套系統。絕不要把 NPT 公螺紋硬裝進 G 或 Rp 接口,因為看似咬合不代表螺紋形式、密封或剩餘壁厚正確。BSP、NPT、G 與 R 螺紋指南提供識別細節。

先確認螺紋,再選擇轉接頭。

如果減徑接頭、狹窄接頭、長管路或排氣消音器仍是控制性限制,較大的替換接口不一定更有利。請在要求的供壓與生產負載下量測行程時間,再檢查新的緩衝器或吸震器能否以接近速度吸收實際移動質量。

關於緩衝選擇邊界,請使用獨立的固定止擋與可調空氣緩衝比較指南

感測器與機台控制必須匹配哪些內容?

Parker 目前的 OSP-P 感測器型錄列出簧片與電子式開關,包括 PNP 與 NPN 選項,並指出 OSP-P 10 至 80 各尺寸有不同的安裝尺寸(Parker OSP-P 感測器,2025)。感測器能裝入某個槽,不代表電氣或位置等效。

不要把開關當成鬆散的附件,應驗證完整的感測鏈:

介面 比較證據
感測原理 簧片、固態磁性、電感式或位置變送器
機械配合 槽幾何、支架、插入方向、固定方式與電纜出口
電氣供應 電壓範圍、耗電、極性與保護
輸出行為 PNP 或 NPN、常開或常閉、二線、三線或四線
連接 連接器系列、防呆、腳位、電纜長度與屏蔽
PLC 輸入 輸入類型、輸入電流、關斷漏電流、濾波與診斷邏輯
位置結果 切換點、遲滯、重複精度與超程餘量

電壓只是其中一個欄位。

不要以為「24 VDC」就能結束比較。PNP 開關是供出電流,NPN 開關是吸入電流。二線簧片開關在 PLC 輸入上的行為也可能與三線電子開關不同,尤其在關斷漏電流、突波保護或最低負載很重要時。請在機台洩壓並受控防止意外運動的情況下,安裝並設定兩個端點感測器。再在慢速試運轉、正常生產速度、負載變化與重複停止期間,證明其訊號可靠。感測器故障分析指南有助於區分開關損壞、磁場、配線與 PLC 輸入問題。不要忽略邊界情況。

除非致動器實際包含位置變送器、IO-Link 裝置、閥端子或網路控制器,否則通訊轉換應在別處處理。傳統搭配兩個磁性開關的無桿氣缸,不會因為替換品牌改變,就需要協定閘道器。

轉接板是受控的機台零件

ISO 4414:2010 明確把修改、組裝、安裝、調整與維護納入氣動系統範圍(ISO 4414,2010)。因此,每一片跨品牌轉接板都應作為受控零件管理,具備圖號、材料、公差、緊固件規格、負載依據與版本狀態。

可放行的轉接圖面應定義下列控制項:

圖面控制 必要細節
應用識別 機台位置,以及新舊致動器訂購代碼
基準 安裝面、滑座參考、負載中心線與行程原點
材料 鋁合金或鋼材牌號、厚度、平面度與表面處理
加工特徵 孔徑、螺紋咬合、沉孔、邊距與公差
定位方法 中心定位銷、肩部、鍵或基準邊
緊固件 強度等級、數量、鎖緊方式、進入條件與防鬆
負載依據 出力、力矩、加速度工況、負載偏移與型錄限制
維修包絡 接頭、管路、開關、緩衝調整器、防護罩與工具的間隙
檢驗 量測特性、量具、驗收限制與圖面版本

備品必須與圖面一起流轉。

從我們檢討替換件的經驗來看,當圖面寫明致動器訂購代碼、機台位置與允許版本時,轉接板套件更容易維護。備品櫃裡沒有標示的散裝板件,無法保存這些關係。

轉接板不是讓兩個品牌變成通用的裝置,而是特定負載路徑中的一個受控元件。如果轉接板改變滑座高度、負載偏移、支撐間距或端部止點位置,替換計算就必須使用修改後的幾何。

除非製造商明確允許,否則避免修改致動器導軌或滑座。鑽孔可能切穿內部通道、降低截面強度、損壞密封表面、污染驅動件或去除受保護表面。優先採用可檢查、可替換且能回復到核准配置的外部可逆轉接件。把轉接板與致動器都加入機台備品紀錄。如果原零件停產,交叉對照仍應指向安裝所需的確切轉接版本、感測器套件、接頭、緩衝配置與驗證報告。優先使用可逆介面。

替換件應如何測試與放行?

ISO 4414:2010 涵蓋所有預定用途的可靠運作,也涵蓋安裝、調整與維護(ISO 4414,2010)。因此,放行測試必須涵蓋生產負載、完整行程、正常控制與可預見的能量喪失狀態,不能只在工作台上以低速、無負載移動一次。

使用包含記錄值與指定驗收決策人的測試計畫:

測試階段 記錄 通過條件
進料檢查 完整訂購代碼、行程、選項、接口與開關資料 符合核准的比較文件包
靜態安裝 基準、對齊、緊固件扭矩、間隙、管路走線 符合圖面與機台公差
氣動完整性 測試壓力、洩漏位置、調壓器設定 沒有不可接受的洩漏或壓力不穩
慢速功能循環 方向、感測器順序、緩衝接觸、干涉 完整行程無卡滯或邏輯錯誤
負載動態循環 循環時間、動態壓力、末端衝擊、重複精度 最壞負載下符合機台要求
故障與重新啟動 失氣、斷電、感測器故障、重新啟動順序 符合文件化的安全與復歸行為
耐久觀察 指定試驗次數、溫度、緊固件狀況、密封帶追蹤 沒有需要重新設計或調整的趨勢

工作台上的行程不是放行證據。

我們發現,記錄最初幾次負載循環,比單純標示「通過」更能建立維護基準。循環時間、動態壓力、感測器時序、衝擊行為與緊固件狀況,能讓下一位技術人員在維修後有數值可比較。

多品牌無桿氣缸替換件放行決策流程 替換件依序經過文件檢查、靜態檢查、慢速測試、負載動態測試與故障測試。任何失敗都會把設計退回修正,而不是直接進入核准零件清單。 通過五道證據關卡後才放行 1. 文件相符訂購代碼、圖面、負載檢查、接口、開關、選項 2. 靜態安裝基準、對齊、扭矩、間隙、維修進入條件 3. 慢速功能測試方向、完整行程、感測器、進入緩衝、干涉 4. 負載動態測試循環時間、壓力、衝擊、重複精度、溫度 5. 故障、重新啟動與受控放行驗證安全反應、復歸、紀錄、備品與版本
任何關卡失敗,都要把替換件退回修正;不能變成沒有文件記錄的例外。

安裝或調整前,請使用適合該機台的隔離與儲存能量控制。在仍可能發生意外運動時,不要把手伸進運動包絡內設定感測器或緩衝器。

試驗通過後,更新物料清單、維護指示、CAD 套件、電氣圖、PLC 註解、備品清單與交叉對照登錄。工廠氣缸標準化指南說明如何避免核准平台與經工程設計的例外逐漸失控。

供應商 RFQ 應附上舊料號、銘牌與安裝照片、尺寸包絡、行程、負載與偏移、速度、方向、接口、開關、環境與驗收條件。只提供品牌與缸徑是不夠的。

無桿氣缸相容性常見問題:買方應該問什麼?

SMC 列出 5 種 MY1 導向類型,而 Festo 則針對多種 DGC 變體公布分開的導向負載與力矩資料(SMC MY1,查閱日期 2026;Festo DGC,2026)。這些產品結構正是為什麼每個買方問題最後都必須回到確切型號與應用。

缸徑與行程相同的無桿氣缸可以替代原件嗎?

不能只看這兩個數值。請確認耦合架構、導向類型、安裝基準、總長度、滑座幾何、出力、力矩、速度、緩衝、接口、感測器、環境與故障行為。只有在這些紀錄符合機台要求,且已安裝單元通過定義好的負載測試後,替換件才算核准。

Festo、SMC 與 Parker 無桿氣缸在尺寸上可以互換嗎?

不要預設可以。它們的產品系列使用不同的變體結構、尺寸表、導向能力、選項、接口、感測器與訂購代碼。請以受控圖面或 CAD 比較新舊確切型號,再把任何轉接件定義成獨立的工程零件,並為它建立自己的基準、負載檢查與檢驗要求。

通用安裝板足以解決跨品牌相容性嗎?

不夠。安裝板可以轉換孔位或滑座高度,但也可能增加負載偏移與施加力矩。它不能驗證導向能力、緩衝能量、流量、開關邏輯、故障反應或環境適用性。請依最終幾何重新計算,並測試完整的已安裝配置。沒有真正通用的安裝板。

可以重用原有的磁性開關嗎?

只有在開關能裝入新的槽,且供應電壓、輸出類型、配線、連接器、電流限制、切換點與 PLC 邏輯全部相符時才可以。例如 Parker 的 OSP-P 文獻同時列出 PNP 與 NPN 電子式選項。機械安裝相符本身不能證明電氣或位置等效。

供應商提出替換方案前應收到哪些資料?

請提供完整原訂購代碼、行程、方向、負載質量與偏移、速度、循環率、安裝與滑座尺寸、接口與管路資料、開關規格、環境要求、照片、CAD 或圖面,以及驗收條件。這些證據能讓供應商找出例外,而不是只從品牌、缸徑與行程猜測。
