無桿缸承載機構：導引、力矩與組合負載選型

Q: 較大缸徑足以承受較重的無桿缸負載嗎？

不足以。較大缸徑可提高軸向推力，但更重或偏置更大的負載也會增加導引作用力、傾覆力矩與緩衝能量，必須分開檢查。

Q: 哪一種導引型式能承受最高力矩？

不能只依導引名稱決定。容許力矩取決於型號尺寸、軸承間距、滑台選項、速度與負載組合，應比較確切型錄額定值與交互方法。

Q: 如何計算偏置負載力矩？

把施加作用力乘以它到相關軸承軸線的垂直距離：M = F × L。再把重力、慣性力與製程力的結果對應至製造商座標系統，並共同評估同時作用的負載。

Q: 無桿缸何時需要外部導引？

當負載力矩、製程側向力、剛性、精度或跨距要求超過氣缸滑台應承受的範圍時，應使用正確選型並對準的外部導軌，必要時採浮動或柔順驅動連接。

無桿缸要發揮最佳性能，必須由驅動機構傳遞軸向力，並由正確選型的導引機構承受側向負載與傾覆力矩。這項分工是無桿缸承載機構的基礎。把兩項工作當成同一功能是常見選型錯誤：缸徑決定可用推力，卻不能證明滑台能安全承受偏置負載。

重點摘要： 應把推力與導引分開，計算所有適用的力與力矩，並依製造商針對特定型號的限制檢查組合利用率。例如 Parker 的 OSP-P HD 導引使用五項組合負載方程式，要求總利用率不高於 1.0。

本指南說明如何把每項負載對應至承載元件、比較基本型與有導引架構、計算偏置力矩，並在指定氣缸前納入速度、緩衝、磁耦合保持力與外部導引。

無桿缸的各元件分別承受哪些負載？

資料基準： Parker 的 OSP-P HD 導引在一條交互方程式中評估五個正規化負載分量，包括三個力矩與兩個作用力。因此，現行 OSP-P 型錄把滑台導引視為與驅動軸線之活塞力不同的選型問題。

「承載機構」可能指數種不同零件，應先分清它們的工作：

元件或機構	主要工作	無法證明的事項
活塞與有效面積	把空氣壓力轉換為軸向推力	滑台力矩容量
機械槽、磁耦合或鋼索	把活塞運動傳至外部滑台	對偏置負載有足夠導引能力
滑台軸承或整合式導軌	在公布限制內承受支撐力與力矩	軸向推力或緩衝是否足夠
缸筒與安裝結構	維持對準並支撐致動器跨距	機架剛性
端部緩衝或避震器	在行程末端附近消散運動能量	靜態負載容量
機架與安裝支架	把反作用力傳入機台	補償未對準的負載導軌

機械接合式無桿缸透過槽口把活塞力傳至外部滑台。密封帶系統會封閉槽口，但密封帶不是負載導引件。磁耦合氣缸透過缸筒壁傳力，鋼索式氣缸則透過鋼索與滑輪機構傳遞運動。這些是驅動耦合選擇，不能自動代表負載導引能力。

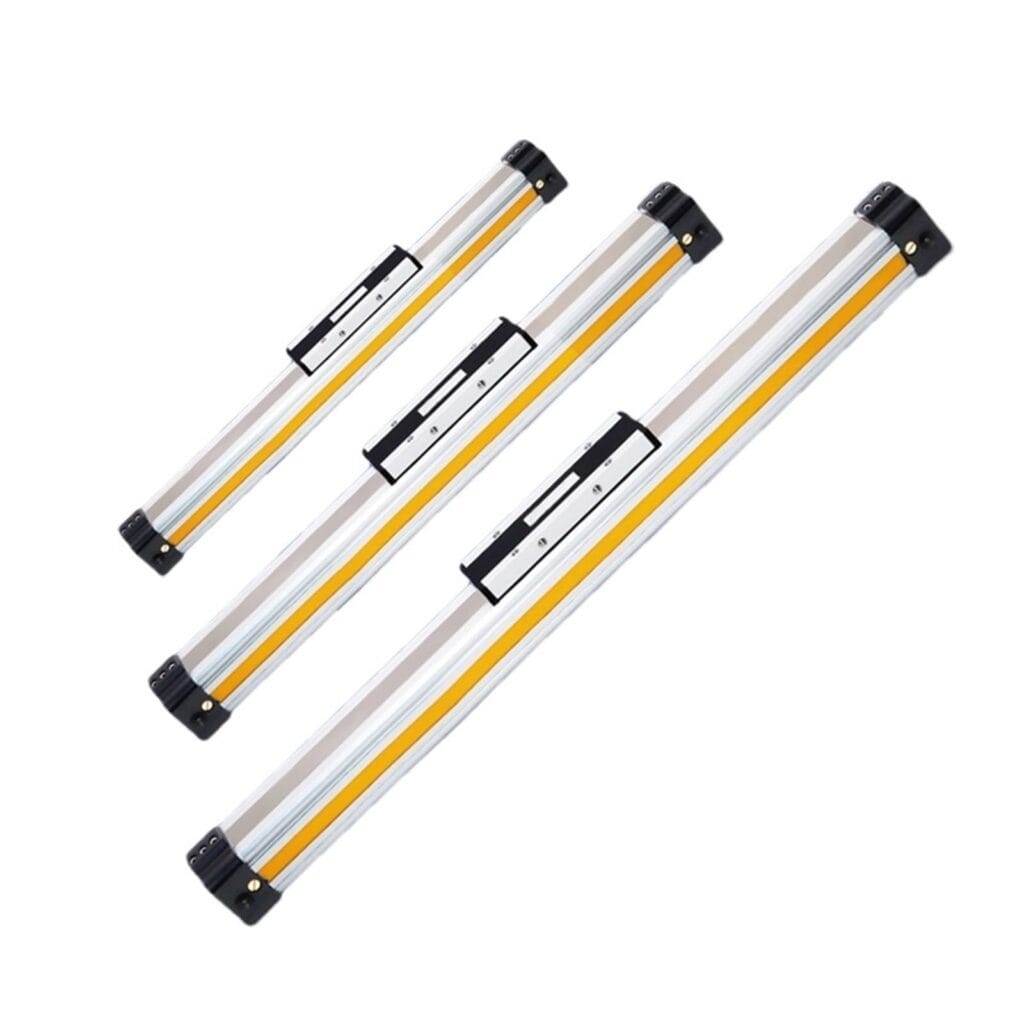

配備外部滑台與密封帶的機械耦合模組化無桿缸 — 在機械耦合設計中，活塞提供軸向驅動；滑台與選配導引系統則決定外力與力矩如何受到支撐。

這項差異也說明為何缸徑與行程相同的兩支氣缸，容許負載可能大不相同。兩者理論推力可以相近，但軸承間距、導軌幾何、滑台長度、安裝方向與導引結構，會產生不同的作用力與力矩額定值。

若需要先比較驅動原理，請參閱無桿氣動缸類型概覽。對機械耦合設計，無桿缸密封帶技術另有說明；該文討論的是密封，而非導引。

基本型、滑動軸承、凸輪從動輪與線性導軌有何差異？

資料基準： SMC 目前把 MY1 機械接合系列分成五種導引架構：基本型、滑動軸承、凸輪從動輪、線性導軌與高剛性線性導軌。MY1 型錄索引說明，單憑「無桿缸」無法完整指定導引容量。

導引名稱不能互換為負載等級。它們描述不同軸承配置，容許作用力與力矩仍必須取自確切製造商的資料表。SMC 的 MY1 平台清楚呈現此範圍：現行型錄列出基本型、滑動軸承型、凸輪從動輪型、線性導軌型與高剛性線性導軌型。這是一張實用架構圖，而不是所有品牌的通用排名。

導引架構	一般設計用途	選型問題
基本型、無整合導引	驅動由外部導引的負載，或承受小而居中的負載	側向力與力矩要由哪裡承受？
滑動軸承	以滑動接觸提供緊湊整合式支撐	應用容許何種摩擦、污染與磨耗行為？
凸輪從動輪	在加工導引面上滾動接觸	需要哪些調整、預壓與維修空間？
線性導軌	以循環滾動元件提供較高剛性與可重複導引	力矩、潔淨度、潤滑與對準要求是否相容？
高剛性線性導軌	更大軸承間距或更強的導軌／滑台配置	公布的組合負載與動態限制是否涵蓋實際負荷？

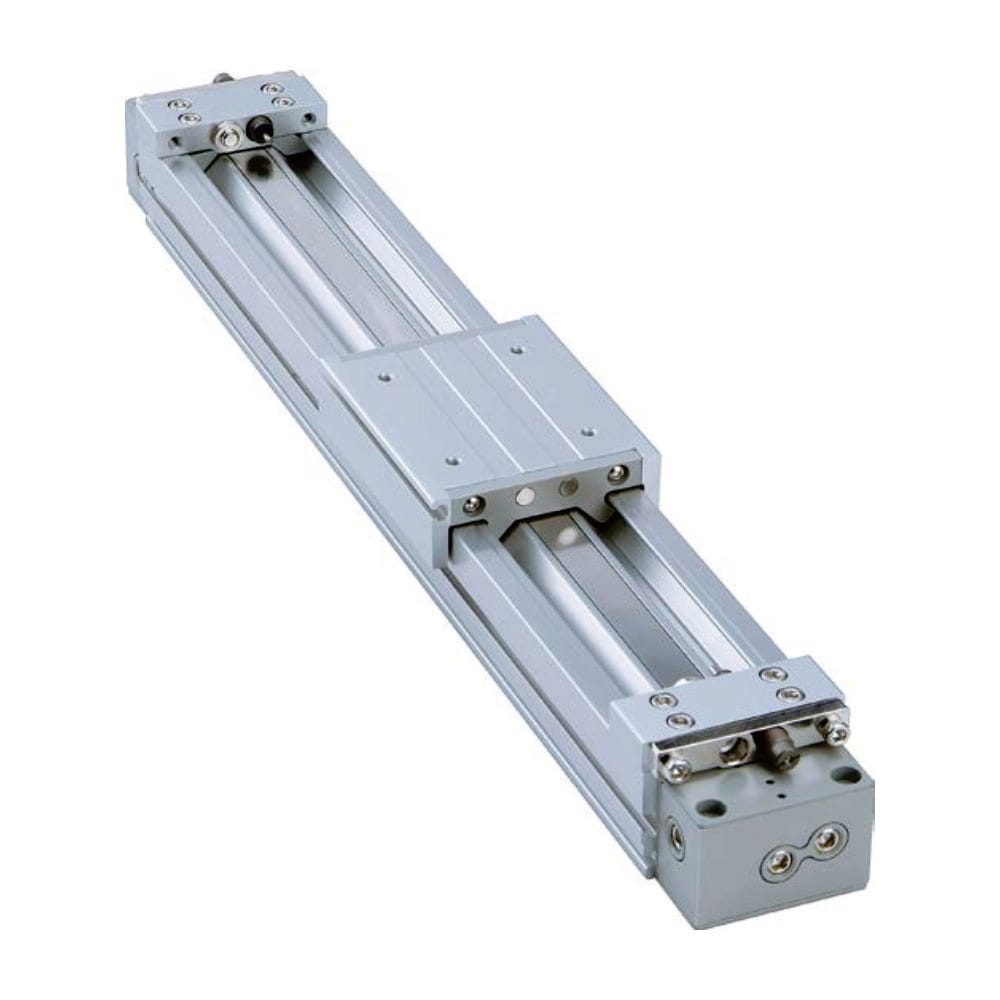

配備整合式滑動軸承導引與寬型負載滑台的無桿缸 — 整合式滑動軸承滑台把驅動與導引合併在一個套件中，但其容許作用力與力矩仍取決於型號與尺寸。

若機台已有對準良好的線性滑軌，基本型氣缸可能就是正確選擇。在沒有合適浮動連接時再加一套剛性導引，可能使系統過度拘束。相反地，直接把高型治具裝在基本型滑台上，可能產生致動器從未設計承受的傾覆力矩。

因此，實際問題不是「哪一種導引最強」，而是「各負載在哪裡閉合其力迴路？」如果負載力矩通過致動器軸承，就要納入致動器選型。若由獨立機台導軌承受，則要驗證導軌容量、平行度，以及能傳遞軸向驅動而不強迫氣缸吸收導軌誤差的連接方式。

如何計算靜態與動態力矩負載？

資料基準： Tolomatic 的運動設計指引要求依負載與重心偏置檢查三個軸向的力矩。這項三軸檢查很重要，因為單看質量似乎合格的負載，可能因治具過高或懸臂配置而超出滑台力矩額定值。

打開型錄前，先畫出負載、滑台、重心、加速方向、重力方向與所有偏置。製造商對三個力矩軸的標示可能不同，因此應把草圖對應至確切系列的座標圖，而不是依記憶判斷。

對質量為 $m$ 的負載，重力為：

F_g = m g

其中 $g$ 約為 9.81 m/s²。作用力 $F$ 在垂直偏置 $L$ 上產生力矩：

M = F \cdot L

加速度會增加慣性力：

F_a = m a

假設 20 kg 負載的重心距相關軸承軸線 0.15 m，其重力與靜態力矩為：

F_g = 20 \times 9.81 = 196.2\ \text{N}

M_g = 196.2 \times 0.15 = 29.43\ \text{N·m}

若相同質量以 2 m/s² 加速，且慣性力具有 0.15 m 垂直偏置，則：

F_a = 20 \times 2 = 40\ \text{N}

M_a = 40 \times 0.15 = 6\ \text{N·m}

不要自動把 29.43 N·m 與 6 N·m 相加。應先判定它們是否在同一工作瞬間、繞同一軸且作用方向相同。還要納入治具、轉接板、拖鏈、工件，以及致動器必須加速之滑台組件的所有質量。

Tolomatic 的運動設計指引同樣建議依負載與重心偏置，計算三軸力矩。其警示很重要：公布的最大值可能代表單一力矩獨立作用，而真實機台會同時施加數項負載。因此，下一步應做組合負載檢查，而不是只收集各項獨立合格／不合格比較。

若要進一步了解故障機理，請參閱側向負載如何損壞線性致動器。

如何檢查組合負載？

資料基準： 對 OSP-P HD 重載導引，Parker 要求五個正規化作用力與力矩項的總和不高於 1.0。該型錄也指出，公布的最大值適用於輕微、無衝擊運轉，動態使用時不得超過。

應使用確切導引型號指定的負載組合方法。Parker 對 OSP-P HD 重載導引公布下列利用率方程式：

U = \frac{\lvert M_x \rvert}{M_{x,\max}} + \frac{\lvert M_y \rvert}{M_{y,\max}} + \frac{\lvert M_z \rvert}{M_{z,\max}} + \frac{\lvert F_y \rvert}{F_{y,\max}} + \frac{\lvert F_z \rvert}{F_{z,\max}} \le 1

其中， $M_x$ 、 $M_y$ 、 $M_z$ 是施加力矩， $F_y$ 與 $F_z$ 是施加作用力；各「max」項是所選型號與尺寸對應的容許值。結果為 0.72，表示在型錄所述條件下，所列負載用了組合負載包絡的 72%，不代表完整機台具有通用的 28% 安全裕量。

這條方程式只適用於特定製造商與導引。除非 SMC、Tolomatic、Festo 或其他製造商明確採用相同方法，否則不要轉用 Parker 額定值或交互規則。有些型錄會改用選型圖、方向係數、容許動能或軟體。

Parker 型錄還指出，其公布最大值適用於輕微、無衝擊運轉，動態使用時不得超過。接受結果前，先檢查下列條件：

資料表是否適用於所選缸徑、滑台、行程與導引選項？
引用限制是靜態、動態，還是只在指定速度以下有效？
多項作用力與力矩是否同時發生？
安裝方向是否改變軸承負載或緩衝行為？
致動器跨距是否很長；缸筒撓曲會不會影響對準？
是否存在停止、衝擊、振動或緊急減速？
所需使用係數來自製造商，還是公司的設計標準？

根據我們審查選型計算的經驗，一頁負載草圖通常比先查缸徑表更容易發現錯誤。它能在型號造成不實信心前，顯示遺漏的偏置、忘記納入的治具質量與無支撐側向負載。

磁耦合會帶來哪些改變？

資料基準： SMC 的 CY3R 系列型錄列出各缸徑範圍從 19.6 N 至 2256 N 的磁力保持力。這些數值是特定型號的軸向耦合限制，不是外部滑台的側向負載或傾覆力矩額定值。

對磁耦合無桿缸，應以磁力保持力比較所需軸向驅動力，再分開評估導引。磁鐵透過非磁性缸筒壁傳遞活塞運動。如果所需軸向力超出耦合保持能力，即使氣動缸徑理論上能產生更大推力，內外磁鐵組件仍可能脫離。

例如，SMC 的 CY3R 型錄依缸徑列出 19.6 N 至 2256 N 的特定型號磁力保持力。這些不是所有磁耦合氣缸的通用額定值，也不是容許側向負載或力矩值。同一型錄為該系列指定 0.7 MPa 最高工作壓力與 50–500 mm/s 活塞速度範圍。

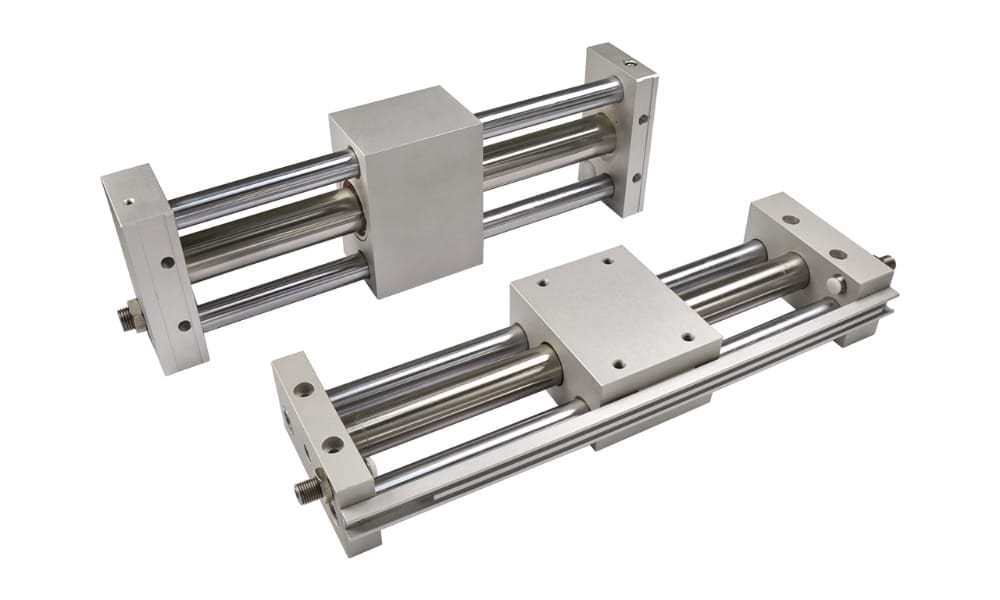

以外部導桿支撐負載滑台的磁耦合無桿缸 — 磁耦合傳遞軸向運動；外部導桿或整合式導引可承受不應交由磁耦合本身負責的作用力與力矩。

SMC 的磁耦合無桿缸選型指引，把非整合型區分為適用輕負載或外部導引機構，導引整合型則直接承載負載。這是閱讀任何磁耦合氣缸提案最安全的方式：分別索取容許耦合力與容許導引負載。

若考慮此架構是為了隔離污染或使用密閉缸筒，磁耦合無桿缸運作指南更詳細說明驅動原理。

速度與緩衝如何降低可用負載？

資料基準： Parker 的 OSP-P 基本選型資料指出，依運動曲線不同，進入緩衝區速度可能比平均移動速度高約 50%。由於動能與速度平方成正比，只看平均循環速度可能大幅低估緩衝必須吸收的行程末端能量。

靜態容量只是其中一道邊界。移動組件也會儲存動能：

E_k = \frac{1}{2} m v^2

由於速度取平方，相同移動質量下速度加倍，動能會變成四倍。端部緩衝、避震器或外部停止件必須消散這些能量，而不造成過度撞擊、回彈或結構負載。

應使用進入緩衝區速度，不只是平均行程速度。Parker 在 OSP-P 選型資料中指出，依運動曲線不同，進入緩衝區的速度可能比平均速度高約 50%。移動質量還要包含滑台、安裝板、治具、工件與線纜管理元件，不可只看標稱負載。

因此，選型流程至少要檢查三項獨立邊界：

軸向力： 考慮工作壓力與系統損失後的可用氣缸作用力。
導引負載： 最嚴苛工作瞬間的個別與組合作用力及力矩。
減速能量： 實際進入速度下的緩衝或避震器容量。

可先用氣動缸作用力計算器估算推力，再用氣缸緩衝能量計算器做首輪能量檢查。最終選型仍必須依製造商資料與應用係數。氣動缸緩衝指南則說明調整與行程末端行為。

何時應使用外部導引？

資料基準： SMC 的磁耦合無桿缸選型指南把非整合型區分為適合輕負載或外部導引，導引整合型則直接承載負載。這種雙路徑架構明確決定支撐方式，不會要求驅動耦合兼作負載軸承。

當機台而非氣缸應控制負載對準時，外部線性導軌通常較合適。下列一項或多項成立時可考慮使用：

重心距致動器滑台很遠。
治具產生很高的俯仰、偏航或滾轉力矩。
負載需要比致動器導引更嚴格的直線度、平面度或剛性。
氣缸必須驅動寬型龍門或多點支撐的負載。
製程力垂直作用於移動方向。
長行程、重型拖鏈或無支撐跨距使撓曲成為重要因素。
環境需要專用導軌、刮塵器、潤滑劑或護罩。
應用需要可獨立於氣動驅動更換的精密導引。

不要把兩套平行度不完美的導引系統剛性鎖在一起，並假設軸承越多容量就越高。平行度誤差會產生負載計算中沒有的內部卡滯力。依製造商與配置不同，浮動接頭或柔順驅動連接可讓外部導軌控制對準，同時由氣缸供應軸向力。

應指定安裝公差、安裝基準面、導軌對準程序與容許順應性，接著確認連接不會對氣缸滑台引入新力矩。較大缸徑可以提高推力，卻無法修正過度拘束的結構。

無桿缸 RFQ 應包含哪些資料？

資料基準： Tolomatic 的氣動無桿致動器選型 10 項提示以不只一個標稱負載值組織選型。行程、方向、速度、加速度、負載位置與緩衝都會影響結果，因此 RFQ 必須提供供應商能重現的負載案例。

實用的詢價需求應包含負載案例，而不只是缸徑與行程。應提供足夠資訊，讓供應商能重現您的選型：

RFQ 資料	應提供內容
運動	行程、方向、目標循環時間、速度曲線、加速、減速與停留
氣動條件	運動期間致動器處最低壓力、可用流量、閥與管路尺寸
移動質量	負載、治具、安裝板、滑台附件、工件範圍與拖鏈
負載幾何	三軸重心偏置與外部製程力位置
導引	基本型、整合式導引或外部導軌；連接與對準概念
行程末端控制	緩衝類型、避震器、外部停止件與緊急停止條件
負荷與環境	循環數、班次、溫度、污染、沖洗、腐蝕與潤滑限制
驗收標準	位置重複精度、撓曲、穩定時間、撞擊、洩漏與使用壽命目標

附上標示尺寸與座標系統的草圖。要求供應商回覆所選型號、容許作用力與力矩、組合負載結果、緩衝檢查、安裝假設與所有必要降額。這能讓不同提案可比較，也避免把只看推力的選型誤當完整設計審查。

應如何驗證所選機構？

資料基準： Parker 公布 OSP-P 負載與力矩資料時會附帶工作條件；例如其基本氣缸型錄的負載資料速度上限為 0.5 m/s。因此，機台測試必須在真實速度、質量、壓力與減速曲線下驗證所選氣缸，不能假設一張表適用所有條件。

完成型錄選型後，還應進行機台層級驗證。以最低預期供氣壓力與最大生產質量運轉致動器，因為高流量期間致動器處壓力可能低於空壓機或調壓器設定值。

實用驗收測試應涵蓋：

全行程的低速起動與高速運轉。
最大負載與最嚴苛重心偏置。
正常與緊急減速條件。
緩衝調整、撞擊噪音、回彈與停止重複精度。
熱穩定後的滑台撓曲與導引溫度。
數個行程位置的卡滯或力尖峰。
適用時，在峰值加速度下的磁耦合穩定性。
規劃耐久樣本後的緊固件保持、軸承間隙、密封帶循跡與洩漏。

記錄氣缸兩端接口壓力、循環時間、滑台位置與所有異常聲音或溫度趨勢。不要從短期驗收測試推論通用使用壽命；應依應用風險與供應商文件化壽命方法，定義耐久時間與合格標準。

結論

資料基準： Parker OSP-P HD 選型方法把三個力矩與兩個橫向力歸納為一個必須不高於 1.0 的利用率值。它捕捉了核心原則：安全的無桿缸選型取決於負載路徑與負載組合，而非只看負載質量。

先進承載機構會把每項作用力放到正確路徑，因而提升無桿缸性能。活塞與耦合提供軸向運動；滑台、整合式導引或外部導軌支撐負載作用力與力矩；緩衝則管理行程末端能量。

可靠流程很簡單：畫出負載幾何、計算靜態力與慣性力、把偏置換算為力矩、套用確切製造商的組合負載方法，再分別檢查作用力與緩衝。最後在機台上驗證所選架構。這比只依缸徑、導引名稱或負載質量選型更有依據。

無桿缸承載機構常見問題

資料基準： Parker OSP-P HD 導引型錄合併五個正規化負載項，要求總和不高於 1.0。以下常見問題將此特定型號範例用於更廣泛的選型錯誤，這些錯誤經常混淆軸向驅動力、導引、力矩與緩衝。

磁耦合會承受負載嗎？

磁耦合在內部活塞與外部滑台之間傳遞軸向運動，不會自動建立側向負載或力矩容量。應將所需軸向力與型號保持力比較，再利用整合式或外部導引的額定值，判定負載作用力與偏置是否可接受。

較大缸徑足以承受較重的無桿缸負載嗎？

不足以。相同壓力下，較大缸徑通常會提高可用軸向推力，但更重或偏置更大的負載也會增加導引作用力、傾覆力矩與緩衝能量。應使用確切致動器配置的資料，分別檢查缸徑作用力、組合導引負載、缸筒支撐與減速容量。

哪一種導引型式能承受最高力矩？

不能只依導引名稱決定通用勝者。高剛性線性導軌是為嚴苛負載設計，但容許力矩仍取決於型號尺寸、軸承間距、滑台選項、速度與負載組合。應比較確切型錄額定值與交互方法，而不要把不同製造商之間的排名直接轉用。

如何計算偏置負載力矩？

把施加作用力乘以它到相關軸承軸線的垂直距離： $M = F \cdot L$ 。對受重力的質量，先計算 $F_g = m g$ 。接著對慣性力與製程力重複計算，把結果對應到製造商座標系統，並共同評估同時作用的負載。

無桿缸何時需要外部導引？

當負載力矩、製程側向力、剛性、精度或跨距要求超過氣缸滑台應承受的範圍時，使用外部導引。導軌必須依這些負載選型並正確對準。為防止平行導引系統互相卡滯，可能需要浮動或柔順驅動連接。

資料來源與技術參考文獻

Parker OSP-P 無桿缸型錄——OSP-P HD 導引結構、容許作用力與力矩、組合負載方程式及動態使用警示。
Parker OSP-P 基本氣缸選型資料——負載與力矩選型、緩衝性能、速度條件及作用力乘距離的力矩計算。
SMC MY1 機械接合式無桿缸型錄——基本型、滑動軸承、凸輪從動輪、線性導軌與高剛性導引版本。
SMC MY1M 滑動軸承型號頁面——現行整合式滑動軸承系列參考資料。
SMC CY3R 磁耦合無桿缸型錄——各型號保持力、壓力限制與活塞速度範圍。
SMC 磁耦合無桿缸型號選擇指南——非整合式與導引整合式磁耦合氣缸選型。
Tolomatic 運動設計指引——三軸力矩計算與同時負載警示。
Tolomatic 氣動無桿致動器選型提示——無桿氣動致動器選型所需應用輸入。
