آليات حمل الأحمال في الأسطوانات عديمة القضيب

تقدم الأسطوانة عديمة القضيب أفضل أداء عندما تنقل آلية الدفع القوة المحورية بينما يحمل نظام توجيه مختار على نحو صحيح الأحمال الجانبية وعزوم الانقلاب. وهذا الفصل هو أساس آليات حمل الأحمال في الأسطوانات عديمة القضيب. ويُعد التعامل مع المهمتين بوصفهما وظيفة واحدة خطأ شائعاً في التحجيم: إذ يحدد قطر الأسطوانة قوة الدفع المتاحة، لكنه لا يثبت قدرة العربة على حمل حمولة مزاحة بأمان.

الخلاصات الرئيسية: افصل قوة الدفع عن التوجيه، واحسب جميع القوى والعزوم المعنية، وافحص استغلالها المجمع مقابل الحدود الخاصة بالطراز التي يحددها المصنّع. يستخدم دليل Parker OSP-P HD، على سبيل المثال، معادلة أحمال مجمعة من خمسة حدود ويشترط بقاء الاستغلال الكلي عند 1.0 أو أقل.

يشرح هذا الدليل كيفية إسناد كل حمل إلى المكوّن الذي يحمله، ومقارنة البنى الأساسية والموجهة، وحساب عزوم الإزاحة، ومراعاة السرعة والتخميد وقوة التثبيت المغناطيسي والتوجيه الخارجي قبل تحديد الأسطوانة.

ما الأجزاء التي تحمل كل نوع من الأحمال في الأسطوانة عديمة القضيب؟

مرجع المصدر: يقيّم دليل Parker OSP-P HD خمسة مكونات حمل مطبّعة — ثلاثة عزوم وقوتين — في معادلة تفاعل واحدة. ولذلك يتعامل كتالوج OSP-P الحالي مع توجيه العربة بوصفه مسألة اختيار منفصلة عن قوة المكبس التي تحرك المحور.

يمكن أن تصف عبارة «آلية حمل الأحمال» عدة أجزاء مختلفة. ابدأ بفصل وظائفها:

المكوّن أو الآلية	المهمة الأساسية	ما لا تثبته
المكبس والمساحة الفعالة	تحويل ضغط الهواء إلى قوة دفع محورية	قدرة العربة على تحمل العزوم
الشق الميكانيكي أو الاقتران المغناطيسي أو الكابل	نقل حركة المكبس إلى العربة الخارجية	كفاية التوجيه لحمولة مزاحة
محامل العربة أو الدليل المدمج	مقاومة القوى والعزوم المدعومة ضمن الحدود المنشورة	كفاية قوة الدفع المحورية أو التخميد
أنبوب الأسطوانة وهيكل التثبيت	الحفاظ على المحاذاة ودعم امتداد المشغّل	صلابة إطار الآلة
وسادة التخميد الطرفية أو ممتص الصدمات	تبديد طاقة الحركة قرب نهاية الشوط	قدرة الحمل الساكن
إطار الآلة وحوامل التثبيت	نقل قوى رد الفعل إلى الآلة	تعويض سكة حمولة سيئة المحاذاة

تنقل الأسطوانة عديمة القضيب ذات الوصلة الميكانيكية قوة المكبس عبر شق إلى العربة الخارجية. ويغلق نظام شريط الإحكام ذلك الشق؛ لكن الشريط ليس دليلاً للحمولة. وتنقل الأسطوانة ذات الاقتران المغناطيسي القوة عبر جدار الأنبوب، بينما تنقل أسطوانة الكابل الحركة عبر ترتيب كابل وبكرات. وهذه خيارات لاقتران الدفع، وليست دليلاً تلقائياً على توجيه الحمل.

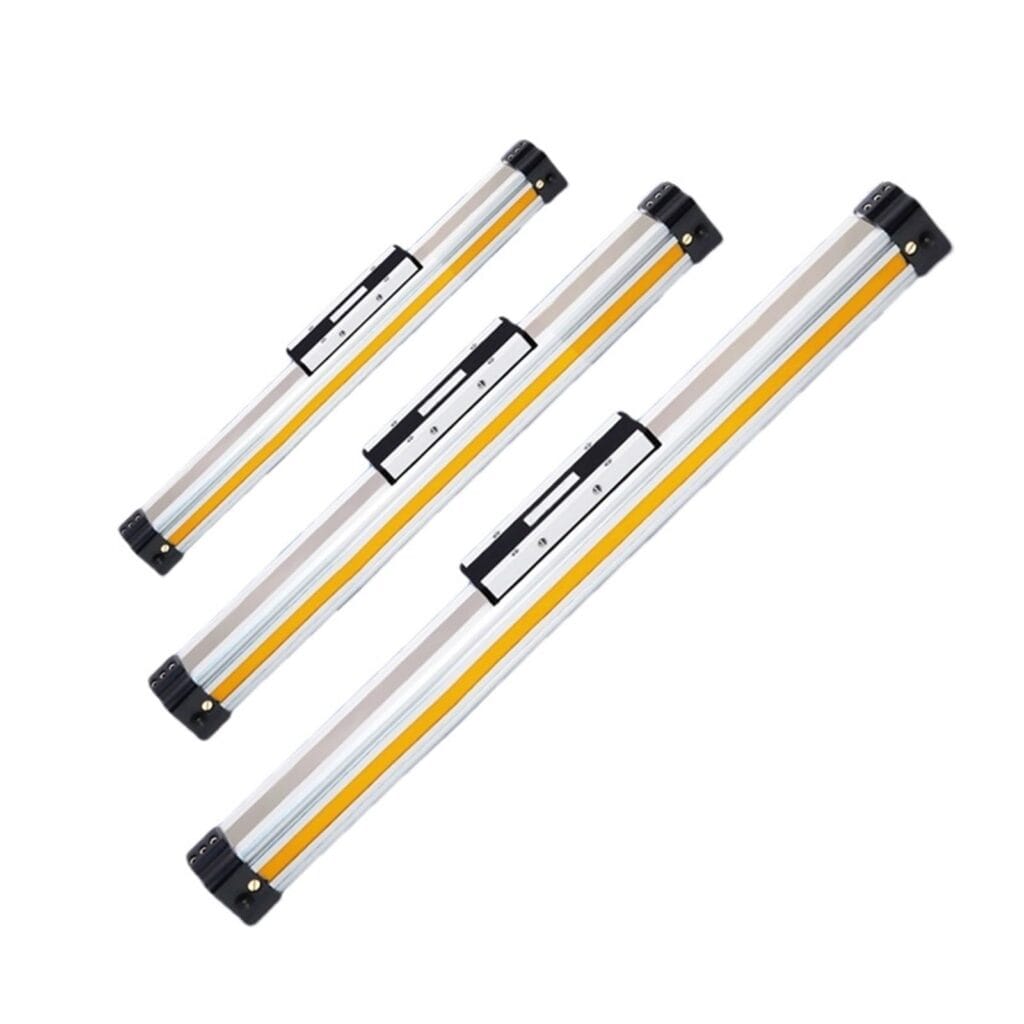

أسطوانات معيارية عديمة القضيب مقترنة ميكانيكياً، بعربات خارجية وأشرطة إحكام — في التصميم المقترن ميكانيكياً، يوفر المكبس الدفع المحوري، بينما تحدد العربة ونظام التوجيه الاختياري كيفية دعم القوى والعزوم الخارجية.

يوضح هذا التمييز أيضاً سبب اختلاف الأحمال المسموح بها اختلافاً كبيراً بين أسطوانتين لهما القطر والشوط نفسيهما. فقد تكون قوة الدفع النظرية متشابهة، لكن تباعد المحامل وهندسة السكة وطول العربة واتجاه التثبيت وبنية الدليل قد تنتج تصنيفات مختلفة للقوى والعزوم.

إذا كنت بحاجة أولاً إلى مقارنة مبادئ الدفع، فراجع نظرة عامة على أنواع الأسطوانات النيوماتيكية عديمة القضيب. وفي التصاميم المقترنة ميكانيكياً، يشرح النقاش المنفصل حول تقنية شريط إحكام الأسطوانات عديمة القضيب الإحكام لا التوجيه.

كيف تختلف الأدلة الأساسية وأدلة المحامل الانزلاقية وكامات التتبع والأدلة الخطية؟

مرجع المصدر: تقسم SMC حالياً عائلتها MY1 ذات الوصلة الميكانيكية إلى خمس بنى توجيه: أساسية، ومحمل انزلاقي، وكامة تتبع، ودليل خطي، ودليل خطي عالي الصلابة. يوضح فهرس كتالوج MY1 لماذا لا تكفي عبارة «أسطوانة عديمة القضيب» لتحديد قدرة الدليل.

لا تمثل أسماء الأدلة فئات أحمال قابلة للتبادل. فهي تصف ترتيبات محامل مختلفة، ويجب دائماً أخذ القوى والعزوم المسموح بها من ورقة بيانات المصنّع للطراز المحدد. توضح منصة SMC MY1 هذا التنوع بجلاء: إذ يسرد الكتالوج الحالي إصدارات أساسية، وذات محمل انزلاقي، وكامة تتبع، ودليل خطي، ودليل خطي عالي الصلابة. وهذه خريطة مفيدة للبنى، وليست ترتيباً عالمياً لكل علامة تجارية.

بنية الدليل	غرض التصميم النموذجي	أسئلة الاختيار
دليل أساسي غير مدمج	قيادة حمل موجه خارجياً أو حمل حمولة صغيرة متمركزة جيداً	أين سيكون رد فعل القوة الجانبية والعزم؟
محمل انزلاقي	دعم مدمج صغير الحجم بملامسة انزلاقية	ما سلوك الاحتكاك والتلوث والتآكل الذي يسمح به التطبيق؟
كامة تتبع	ملامسة دحرجية على أسطح توجيه مجهزة	ما متطلبات الضبط والتحميل المسبق والوصول للصيانة؟
دليل خطي	عناصر دحرجة معاد تدويرها لصلابة أعلى وتوجيه قابل للتكرار	هل تتوافق متطلبات العزم والنظافة والتشحيم والمحاذاة؟
دليل خطي عالي الصلابة	تباعد محامل أكبر أو ترتيب سكة وعربة أقوى	هل تغطي حدود الأحمال المجمعة والديناميكية المنشورة الخدمة الفعلية؟

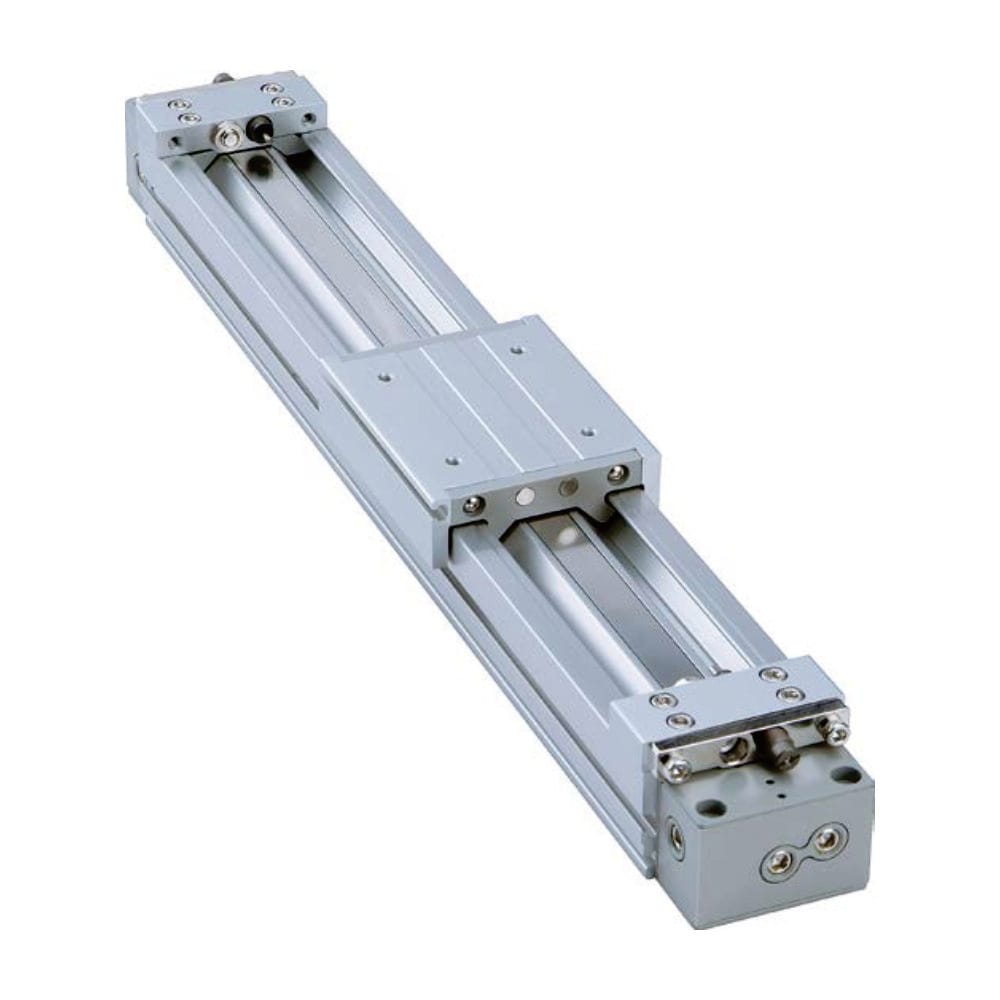

أسطوانة عديمة القضيب بدليل محمل انزلاقي مدمج وعربة حمل عريضة — تجمع عربة المحمل الانزلاقي المدمجة بين الدفع والتوجيه في حزمة واحدة، لكن القوى والعزوم المسموح بها تظل خاصة بالطراز والمقاس.

قد تكون الأسطوانة الأساسية الخيار الصحيح عندما تتضمن الآلة بالفعل سكة خطية جيدة المحاذاة. وقد تؤدي إضافة دليل صلب ثانٍ من دون وصلة عائمة مناسبة إلى فرط تقييد النظام. وعلى العكس، يمكن لتركيب تجهيزة طويلة مباشرة على عربة أساسية أن يولد عزم انقلاب لم يُصمم المشغّل لحمله.

لذلك ليس السؤال العملي «أي دليل هو الأقوى؟»، بل «أين تُغلق حلقة القوة لكل حمل؟». إذا مر عزم الحمولة عبر محامل المشغّل، فأدرجه في اختيار المشغّل. وإذا حملته سكة منفصلة في الآلة، فتحقق من سعة السكة وتوازيها والوصلة التي تنقل الدفع المحوري من دون إجبار الأسطوانة على امتصاص سوء محاذاة السكة.

كيف تحسب أحمال العزوم الساكنة والديناميكية؟

مرجع المصدر: تدعو إرشادات تصميم الحركة من Tolomatic إلى فحص العزوم حول المحاور الثلاثة كلها انطلاقاً من الحمولة وإزاحات مركز الكتلة. وهذا الفحص ثلاثي المحاور مهم لأن حمولة تبدو مقبولة وفق الكتلة وحدها قد تتجاوز تصنيف عزم العربة عندما تكون تجهيزتها طويلة أو كابولية.

ارسم الحمولة والعربة ومركز الكتلة واتجاه التسارع واتجاه الجاذبية وجميع الإزاحات قبل فتح الكتالوج. وقد يرمز المصنّعون إلى محاور العزوم الثلاثة بطرق مختلفة، لذلك طابق رسمك بمخطط الإحداثيات للسلسلة المحددة بدلاً من الاعتماد على الذاكرة.

لقيمة كتلة حمولة $m$ ، تكون قوة الجاذبية:

F_g = m g

حيث تبلغ $g$ نحو 9.81 m/s². وتولد قوة $F$ تؤثر عند إزاحة عمودية $L$ عزماً:

M = F \cdot L

ويضيف التسارع قوة قصور ذاتي:

F_a = m a

لنفترض أن حمولة كتلتها 20 kg يقع مركز كتلتها على بعد 0.15 m من محور المحمل المعني. تكون قوة الجاذبية والعزم الساكن:

F_g = 20 \times 9.81 = 196.2\ \text{N}

M_g = 196.2 \times 0.15 = 29.43\ \text{N·m}

إذا تسارعت الكتلة نفسها بمعدل 2 m/s² وأثرت قوة القصور الذاتي بإزاحة عمودية 0.15 m، فعندئذ:

F_a = 20 \times 2 = 40\ \text{N}

M_a = 40 \times 0.15 = 6\ \text{N·m}

لا تجمع 29.43 N·m و6 N·m تلقائياً. حدّد أولاً ما إذا كانا يؤثران حول المحور نفسه وفي الاتجاه نفسه وفي لحظة التشغيل نفسها. وأدرج أيضاً كتلة العدد ولوحات المهايئ وحوامل الكابلات وقطع العمل وأي جزء من مجموعة العربة يجب على المشغّل تسريعه.

توصي إرشادات تصميم الحركة من Tolomatic كذلك بحساب العزوم حول المحاور الثلاثة انطلاقاً من الحمل وإزاحات مركز الكتلة. وتحذيرها مهم: قد يمثل الحد الأقصى المنشور عزماً واحداً يعمل منفرداً، بينما تطبق الآلة الفعلية عدة أحمال في الوقت نفسه. ولهذا تكون الخطوة التالية فحص الأحمال المجمعة، لا مجموعة من مقارنات النجاح أو الفشل المنفصلة.

لشرح أوسع لآلية العطل، راجع كيف تتلف الأحمال الجانبية المشغّلات الخطية.

كيف تفحص الأحمال المجمعة؟

مرجع المصدر: تشترط Parker في دليلها للخدمة الشاقة OSP-P HD ألا يتجاوز مجموع خمسة حدود مطبّعة للقوى والعزوم قيمة 1.0. كما يذكر الكتالوج أن الحدود القصوى المنشورة تنطبق على التشغيل الخفيف الخالي من الصدمات ويجب عدم تجاوزها ديناميكياً.

استخدم طريقة جمع الأحمال المحددة للدليل نفسه. تنشر Parker معادلة الاستغلال التالية لدليل الخدمة الشاقة OSP-P HD:

U = \frac{\lvert M_x \rvert}{M_{x,\max}} + \frac{\lvert M_y \rvert}{M_{y,\max}} + \frac{\lvert M_z \rvert}{M_{z,\max}} + \frac{\lvert F_y \rvert}{F_{y,\max}} + \frac{\lvert F_z \rvert}{F_{z,\max}} \le 1

هنا تمثل $M_x$ و $M_y$ و $M_z$ العزوم المطبقة؛ وتمثل $F_y$ و $F_z$ القوى المطبقة؛ وكل حد «max» هو القيمة المسموح بها المقابلة للطراز والمقاس المختارين. تعني نتيجة 0.72 أن الأحمال المدرجة تستهلك 72% من نطاق الأحمال المجمعة المسموح به وفق الشروط المذكورة في الكتالوج، ولا تعني أن الآلة الكاملة تتمتع بهامش أمان عالمي قدره 28%.

هذه المعادلة خاصة بالمصنّع والدليل. لا تنقل تصنيفات Parker أو قاعدة التفاعل الخاصة بها إلى مشغّل من SMC أو Tolomatic أو Festo أو غيرها ما لم يستخدم ذلك المصنّع الطريقة نفسها صراحة. توفر بعض الكتالوجات مخططات اختيار أو معاملات اتجاه أو طاقة حركية مسموحة أو برامج بدلاً من ذلك.

ينص كتالوج Parker أيضاً على أن الحدود القصوى المنشورة مخصصة للتشغيل الخفيف الخالي من الصدمات ويجب عدم تجاوزها ديناميكياً. تحقق من الشروط التالية قبل قبول النتيجة:

هل ينطبق الجدول على القطر والعربة والشوط وخيار الدليل المختارة؟
هل الحد المذكور ساكن أم ديناميكي أم صالح فقط دون سرعة معلومة؟
هل توجد عدة قوى وعزوم في الوقت نفسه؟
هل يغيّر الاتجاه حمل المحامل أو سلوك التخميد؟
هل المشغّل مدعوم على امتداد طويل، أم سيؤثر انحراف الأنبوب في المحاذاة؟
هل توجد توقفات أو صدمات أو اهتزاز أو تباطؤ طارئ؟
هل يأتي معامل الخدمة المطلوب من المصنّع أم من معيار التصميم في شركتك؟

من خبرتنا في مراجعة حسابات التحجيم، يكشف رسم حمل من صفحة واحدة أخطاء أكثر من البدء بجدول الأقطار. فهو يُظهر الإزاحات المفقودة وكتلة العدد المنسية والأحمال الجانبية غير المدعومة قبل أن يمنح رقم الطراز ثقة زائفة.

ما الذي يتغير مع الاقتران المغناطيسي؟

مرجع المصدر: تسرد SMC قوى تثبيت مغناطيسية من 19.6 N إلى 2256 N عبر نطاق الأقطار في كتالوج سلسلة CY3R. تحدد هذه الأرقام حدود الاقتران المحوري الخاصة بالطراز، وليست تصنيفات للأحمال الجانبية أو عزوم الانقلاب للعربة الخارجية.

في الأسطوانة عديمة القضيب ذات الاقتران المغناطيسي، قارن قوة التثبيت المغناطيسي بقوة الدفع المحورية المطلوبة، ثم قيّم التوجيه على نحو منفصل. تنقل المغناطيسات حركة المكبس عبر جدار أنبوب غير مغناطيسي. وإذا تجاوزت القوة المحورية المطلوبة قدرة التثبيت في الاقتران، فقد تنفصل مجموعتا المغناطيس الداخلية والخارجية حتى عندما يستطيع القطر النيوماتيكي نظرياً توليد قوة دفع أكبر.

يسرد كتالوج SMC CY3R، على سبيل المثال، قوى تثبيت مغناطيسية خاصة بالطراز من 19.6 N إلى 2256 N عبر نطاق أقطاره. وهذه القيم ليست تصنيفات عامة لجميع الأسطوانات المغناطيسية، وليست قيماً مسموحة للحمل الجانبي أو العزم. ويحدد الكتالوج نفسه ضغط تشغيل أقصى 0.7 MPa ونطاق سرعة للمكبس 50–500 mm/s لهذه السلسلة.

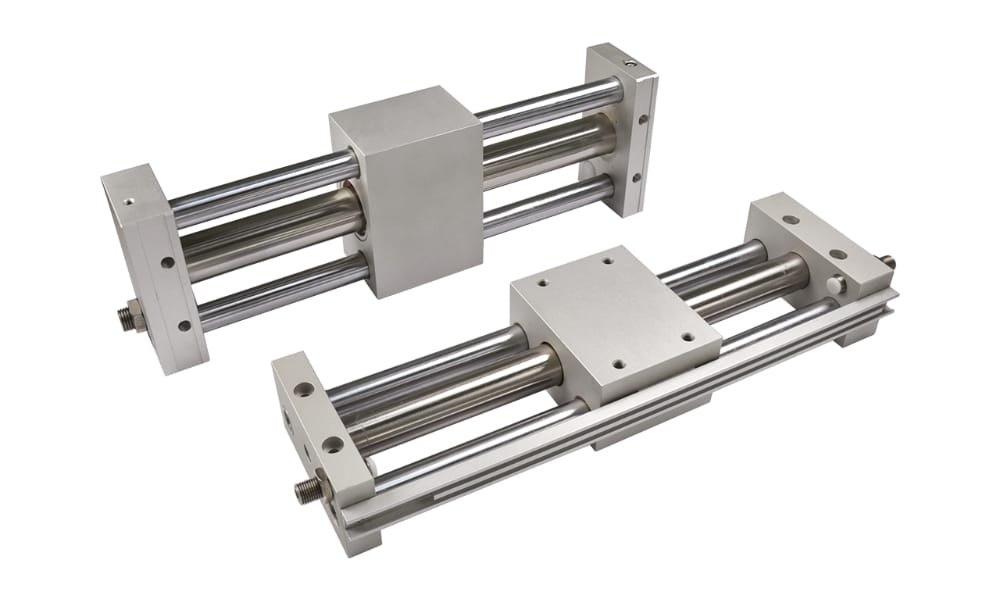

أسطوانات عديمة القضيب مقترنة مغناطيسياً مع قضبان توجيه خارجية تدعم عربة الحمل — ينقل الاقتران المغناطيسي الحركة المحورية؛ ويمكن للقضبان الخارجية أو الدليل المدمج دعم القوى والعزوم التي لا ينبغي إسنادها إلى الاقتران المغناطيسي نفسه.

تفصل إرشادات اختيار الأسطوانات المغناطيسية عديمة القضيب من SMC بين الأنواع غير المدمجة للأحمال الخفيفة أو الآليات الموجهة خارجياً، والأنواع ذات الأدلة المدمجة التي تحمل الحمولة مباشرة. وهذا التمييز هو الأسلم عند قراءة أي عرض لأسطوانة مغناطيسية: اطلب قوة الاقتران المسموح بها وأحمال الدليل المسموح بها كبيانات منفصلة.

إذا كان عزل التلوث أو الأنبوب المغلق هو سبب التفكير في هذه البنية، فيشرح دليل تشغيل الأسطوانة المغناطيسية عديمة القضيب مبدأ الدفع بمزيد من التفصيل.

كيف تقلل السرعة والتخميد الحمولة القابلة للاستخدام؟

مرجع المصدر: تذكر معلومات التحجيم الأساسية لـ OSP-P من Parker أن سرعة دخول منطقة التخميد قد تكون أعلى بنحو 50% من متوسط سرعة الحركة، بحسب نمط الحركة. ولأن الطاقة الحركية تتناسب مع مربع السرعة، قد يقلل الاعتماد على متوسط سرعة الدورة وحده بدرجة ملموسة تقدير طاقة نهاية الشوط التي يجب على الوسادة امتصاصها.

السعة الساكنة ليست سوى حد واحد. تختزن المجموعة المتحركة أيضاً طاقة حركية:

E_k = \frac{1}{2} m v^2

لأن السرعة مربعة، فإن مضاعفتها تنتج أربعة أضعاف الطاقة الحركية عند ثبات الكتلة المتحركة. ويجب على وسادة التخميد الطرفية أو ممتص الصدمات أو الموقف الخارجي تبديد هذه الطاقة من دون إحداث صدمة أو ارتداد أو حمل هيكلي مفرط.

استخدم سرعة دخول التخميد، لا متوسط سرعة الشوط فقط. تذكر Parker في معلومات تحجيم OSP-P أن سرعة دخول الوسادة قد تكون أعلى بنحو 50% من متوسط السرعة، بحسب نمط الحركة. وأدرج أيضاً كتلة العربة المتحركة ولوحة التثبيت والعدد وقطعة العمل وإدارة الكابلات، لا الحمولة الاسمية وحدها.

لذلك ينبغي لتسلسل الاختيار فحص ثلاثة حدود مستقلة على الأقل:

القوة المحورية: قوة الأسطوانة المتاحة بعد احتساب ضغط التشغيل وفواقد النظام.
حمل الدليل: القوى والعزوم الفردية والمجمعة عند أسوأ لحظة تشغيل.
طاقة التباطؤ: سعة الوسادة أو ممتص الصدمات عند سرعة الدخول الفعلية.

يمكنك استخدام حاسبة قوة الأسطوانة النيوماتيكية لتقدير أولي للدفع، وحاسبة طاقة تخميد الأسطوانة لفحص أولي للطاقة. ويجب أن يتبع الاختيار النهائي بيانات المصنّع ومعاملات التطبيق. يشرح دليل تخميد الأسطوانات النيوماتيكية الضبط وسلوك نهاية الشوط.

متى ينبغي استخدام دليل خارجي؟

مرجع المصدر: يفصل دليل اختيار الأسطوانات المغناطيسية عديمة القضيب من SMC بين الطرازات غير المدمجة المخصصة للأحمال الخفيفة أو التوجيه الخارجي، والطرازات ذات الأدلة المدمجة التي تحمل الحمولة مباشرة. وتجعل هذه البنية ذات المسارين قرار الدعم صريحاً بدلاً من مطالبة اقتران الدفع بأن يعمل محملاً للحمولة.

غالباً ما تكون السكة الخطية الخارجية مناسبة عندما ينبغي للآلة، لا للأسطوانة، التحكم في محاذاة الحمولة. ضعها في الاعتبار عند انطباق واحد أو أكثر مما يلي:

بُعد مركز الكتلة عن عربة المشغّل.
توليد العدد عزوم ميل أو انعراج أو تدحرج مرتفعة.
حاجة الحمولة إلى استقامة أو تسطح أو صلابة أدق مما يوفره دليل المشغّل.
حاجة الأسطوانة إلى قيادة جسر عريض أو حمل مدعوم في عدة نقاط.
تأثير قوى العملية عمودياً على الحركة.
أهمية الانحراف بسبب شوط طويل أو حوامل كابلات ثقيلة أو امتداد غير مدعوم.
حاجة البيئة إلى سكة أو كاشطة أو مادة تشحيم أو غطاء واقٍ متخصص.
حاجة التطبيق إلى دليل دقيق قابل للاستبدال ومستقل عن الدفع النيوماتيكي.

لا تربط نظامي توجيه غير متوازيين تماماً ببراغٍ صلبة ثم تفترض أن زيادة المحامل تحسن السعة دائماً. فقد تولد أخطاء التوازي أحمال انحشار داخلية لا تظهر في حساب الحمولة. ويمكن لوصلة دفع عائمة أو ممتثلة، بحسب المصنّع والتخطيط، أن تسمح للسكة الخارجية بالتحكم في المحاذاة بينما توفر الأسطوانة القوة المحورية.

حدّد سماحيات التركيب والأسطح المرجعية للتثبيت وإجراء محاذاة السكة والامتثال المسموح. ثم تحقق من ألا تدخل الوصلة عزماً جديداً إلى عربة الأسطوانة. يمكن لقطر أكبر زيادة قوة الدفع، لكنه لا يصحح بنية مفرطة التقييد.

ما البيانات التي ينبغي تضمينها في طلب عرض سعر لأسطوانة عديمة القضيب؟

مرجع المصدر: ترتب 10 نصائح لتحجيم المشغّلات النيوماتيكية الخطية عديمة القضيب من Tolomatic الاختيار حول أكثر من قيمة حمل اسمية واحدة. يؤثر الشوط والاتجاه والسرعة والتسارع وموضع الحمل والتخميد كلها في النتيجة، لذلك يحتاج طلب عرض السعر إلى حالة حمل يستطيع المورد إعادة إنتاجها.

يتضمن طلب عرض السعر المفيد حالة الحمل، لا القطر والشوط وحدهما. أرسل إلى المورد معلومات كافية لإعادة تنفيذ اختيارك:

بيانات طلب عرض السعر	ما ينبغي تقديمه
الحركة	الشوط والاتجاه وزمن الدورة المستهدف ونمط السرعة والتسارع والتباطؤ وزمن التوقف
النيوماتيك	أدنى ضغط عند المشغّل أثناء الحركة والتدفق المتاح ومقاسات الصمام والأنبوب
الكتلة المتحركة	الحمولة والتجهيزة واللوحة وملحقات العربة ونطاق قطع العمل وحامل الكابلات
هندسة الحمل	إزاحات مركز الكتلة في ثلاثة محاور ومواقع قوى العملية الخارجية
التوجيه	أساسي أو دليل مدمج أو سكة خارجية؛ ومفهوم الوصلة والمحاذاة
التحكم في نهاية الشوط	نوع التخميد وممتص الصدمات والموقف الخارجي وحالة التوقف الطارئ
الخدمة والبيئة	الدورات ونمط الورديات ودرجة الحرارة والتلوث والغسل والتآكل وحدود التشحيم
معايير القبول	تكرارية الموضع والانحراف وزمن الاستقرار والصدمة والتسرب وعمر الخدمة المستهدف

أرفق رسماً بأبعاد يوضح نظام الإحداثيات. واطلب من المورد إعادة الطراز المختار والقوى والعزوم المسموح بها ونتيجة الأحمال المجمعة وفحص التخميد وافتراضات التثبيت وأي خفض مطلوب للتصنيف. وهذا يجعل عروض الموردين قابلة للمقارنة ويمنع الخلط بين اختيار قائم على الدفع وحده ومراجعة تصميم كاملة.

كيف ينبغي التحقق من الآلية المختارة؟

مرجع المصدر: تنشر Parker بيانات الأحمال والعزوم لـ OSP-P مع شروط تشغيل معلومة، ومنها حد سرعة 0.5 m/s لبيانات الحمل في كتالوج الأسطوانة الأساسي. لذلك يجب أن يتحقق اختبار الآلة من الأسطوانة المختارة عند السرعة والكتلة والضغط ونمط التباطؤ الفعلي، بدلاً من افتراض أن جدولاً واحداً يغطي كل الظروف.

ينبغي أن يتبع تحجيم الكتالوج تحقق على مستوى الآلة. شغّل المشغّل عند أدنى ضغط تغذية متوقع وأقصى كتلة إنتاج، لأن الضغط عند المشغّل قد ينخفض دون نقطة ضبط الضاغط أو المنظم أثناء التدفق العالي.

ينبغي لاختبار القبول العملي أن يغطي:

بدء الحركة منخفض السرعة والتشغيل عالي السرعة على كامل الشوط.
أقصى حمولة وأسوأ إزاحة لمركز الكتلة.
ظروف التباطؤ العادية والطارئة.
ضبط التخميد وضوضاء الصدمة والارتداد وتكرارية التوقف.
انحراف العربة ودرجة حرارة الدليل بعد الاستقرار الحراري.
الانحشار أو قمم القوة عند عدة مواضع على الشوط.
ثبات الاقتران المغناطيسي، عند الاقتضاء، تحت ذروة التسارع.
ثبات المثبتات وخلوص المحامل وتتبع شريط الإحكام والتسرب بعد عينة التحمل المخططة.

سجّل الضغط عند منفذي الأسطوانة وزمن الدورة وموضع العربة وأي صوت غير طبيعي أو اتجاه في درجة الحرارة. لا تستنتج رقماً عالمياً لعمر الخدمة من اختبار قبول قصير؛ بل حدّد مدة التحمل ومعايير النجاح بناءً على مخاطر التطبيق وطريقة العمر الموثقة لدى المورد.

الخلاصة

مرجع المصدر: تختزل طريقة اختيار Parker OSP-P HD ثلاثة عزوم وقوتين عرضيتين في قيمة استغلال واحدة يجب أن تبقى عند 1.0 أو أقل. وهي تلخص الدرس الأساسي: يعتمد الاختيار الآمن للأسطوانة عديمة القضيب على مسار الحمل ومجموعة الأحمال، لا على كتلة الحمولة وحدها.

تعظّم آليات حمل الأحمال المتقدمة أداء الأسطوانة عديمة القضيب بوضع كل قوة في مسارها الصحيح. يوفر المكبس والاقتران الحركة المحورية؛ وتدعم العربة أو الدليل المدمج أو السكة الخارجية قوى الحمولة وعزومها؛ وتدير وسادة التخميد طاقة نهاية الشوط.

سير العمل الموثوق بسيط: ارسم هندسة الحمل، واحسب القوى الساكنة وقوى القصور الذاتي، وحوّل الإزاحات إلى عزوم، وطبّق طريقة الأحمال المجمعة الدقيقة الخاصة بالمصنّع، وافحص القوة والتخميد بصورة منفصلة. ثم تحقق من البنية المختارة على الآلة. وهذه العملية أدق دفاعاً من الاختيار حسب القطر أو اسم الدليل أو كتلة الحمولة وحدها.

الأسئلة الشائعة عن آليات حمل الأحمال في الأسطوانات عديمة القضيب

مرجع المصدر: يجمع كتالوج دليل Parker OSP-P HD خمسة حدود حمل مطبّعة ويشترط بقاء مجموعها عند 1.0 أو أقل. تطبق هذه الأسئلة الشائعة ذلك المثال الخاص بالطراز على أخطاء الاختيار الأوسع التي تخلط غالباً بين قوة الدفع المحورية والتوجيه والعزوم والتخميد.

هل يحمل الاقتران المغناطيسي الحمولة؟

ينقل الاقتران المغناطيسي الحركة المحورية بين المكبس الداخلي والعربة الخارجية. لكنه لا يحدد تلقائياً قدرة الحمل الجانبي أو العزم. قارن القوة المحورية المطلوبة بقوة تثبيت الطراز، ثم استخدم تصنيفات الدليل، المدمج أو الخارجي، لتحديد ما إذا كانت قوى الحمولة وإزاحاتها مقبولة.

هل يكفي قطر أكبر لحمل أثقل على أسطوانة عديمة القضيب؟

لا. يزيد القطر الأكبر عموماً قوة الدفع المحورية المتاحة عند الضغط نفسه، لكن الحمولة الأثقل أو الأكثر إزاحة تزيد أيضاً قوة الدليل وعزم الانقلاب وطاقة التخميد. افحص قوة القطر وحمل الدليل المجمع ودعم الأنبوب وقدرة التباطؤ بوصفها حدوداً منفصلة باستخدام بيانات تكوين المشغّل المحدد.

أي نوع من الأدلة يتحمل أعلى العزوم؟

لا يوجد فائز عالمي استناداً إلى اسم الدليل وحده. صُممت الأدلة الخطية عالية الصلابة للأحمال الصعبة، لكن العزوم المسموح بها تعتمد على مقاس الطراز وتباعد المحامل وخيار العربة والسرعة ومجموعة الأحمال. قارن تصنيفات الكتالوج وطريقة التفاعل الدقيقة بدلاً من نقل ترتيب بين المصنّعين.

كيف أحسب عزم حمل مزاح؟

اضرب القوة المطبقة في مسافتها العمودية عن محور المحمل المعني: $M = F \cdot L$ . وللكتلة الواقعة تحت الجاذبية، احسب أولاً $F_g = m g$ . كرر ذلك لقوى القصور الذاتي والعملية، وطابق كل نتيجة مع نظام إحداثيات المصنّع، وقيّم الأحمال المتزامنة معاً.

متى تحتاج الأسطوانة عديمة القضيب إلى دليل خارجي؟

استخدم دليلاً خارجياً عندما تتجاوز عزوم الحمولة أو قوى العملية الجانبية أو متطلبات الصلابة أو الدقة أو الامتداد ما ينبغي لعربة الأسطوانة حمله. ويجب تحجيم السكة لهذه الأحمال ومحاذاتها على نحو صحيح. وقد تلزم وصلة دفع عائمة أو ممتثلة لمنع أنظمة التوجيه المتوازية من التسبب في انحشار بعضها بعضاً.

المصادر والمراجع الفنية

كتالوج Parker OSP-P للأسطوانة عديمة القضيب — بنية دليل OSP-P HD والقوى والعزوم المسموح بها ومعادلة الأحمال المجمعة وتحذيرات الاستخدام الديناميكي.
معلومات التحجيم الأساسية لأسطوانة Parker OSP-P — اختيار الأحمال والعزوم وأداء التخميد وشروط السرعة وحساب العزم بضرب القوة في المسافة.
كتالوج SMC MY1 للأسطوانات عديمة القضيب ذات الوصلة الميكانيكية — إصدارات الدليل الأساسي والمحمل الانزلاقي وكامة التتبع والدليل الخطي والدليل عالي الصلابة.
صفحة طراز SMC MY1M ذي المحمل الانزلاقي — مرجع حالي لسلسلة المحمل الانزلاقي المدمج.
كتالوج SMC CY3R للأسطوانة المغناطيسية عديمة القضيب — قوى التثبيت الخاصة بالطراز وحد الضغط ونطاق سرعة المكبس.
دليل اختيار SMC للأسطوانات المغناطيسية عديمة القضيب — اختيار الأسطوانات المغناطيسية غير المدمجة وذات الدليل المدمج.
إرشادات Tolomatic لتصميم الحركة — حسابات العزم حول ثلاثة محاور والتحذير من الأحمال المتزامنة.
نصائح Tolomatic لتحجيم المشغّلات النيوماتيكية عديمة القضيب — مدخلات التطبيق لاختيار المشغّل النيوماتيكي عديم القضيب.
