螺紋類型解析：BSP、NPT、G 與 R 螺紋完整指南
螺紋相容性不能由公稱尺寸、製造國家，或接頭能夠旋入接口這件事來證明。正確的氣動連接必須符合標準、螺紋形式、螺距、公母端、密封界面與零件額定值。只要漏掉其中一項檢查，看似接近的配對就可能損壞接口。
首先要修正的是用語。「BSP」是一個廣泛的商業標籤，而 G、R、Rc 與 Rp 是來自兩個不同 ISO 標準的更精確 designation。NPT 則屬於另一個 ASME 系列。把 BSP、NPT、G 與 R 當作四個等價的選單選項，會掩蓋安裝人員或買方真正需要的資訊。
重點摘要
- NPT 採用 60° 形式；ISO 管螺紋採用 55° 形式。
- G 是平行螺紋，通常在螺紋外部完成密封。
- R 是外螺紋錐度；Rc 與 Rp 用來識別不同的內螺紋。
- 完整規格必須包含密封方式與接口標準，不能只寫「BSP」。
BSP、NPT、G 與 R 背後的螺紋系列
控制多數買方所稱 BSP、NPT、G 與 R 標籤的，不是四個彼此獨立的螺紋系統，而是三個標準。ASME B1.20.1 涵蓋五種英制管螺紋 designation；ISO 7-1 與 ISO 228-1 則各自涵蓋 1/16 至 6 的公稱尺寸（ASME B1.20.1；ISO 7-1；ISO 228-1）。
BSP 是英國傳統 55° 管螺紋系列的廣泛商業標籤。在日常採購用語中，BSPP 通常指 ISO 228 的 G 螺紋，而 BSPT 通常指向 ISO 7 的 R 系列連接。這些縮寫有助於對話，但圖面或採購訂單應使用完整且精確的 designation。
| Designation | 標準系列 | 螺紋形式 | 公母端與錐度 | 預期密封概念 |
|---|---|---|---|---|
| NPT | ASME B1.20.1 | 60° | 外螺紋或內螺紋錐度 | 以核准密封劑形成錐形嚙合 |
| R | ISO 7-1 | 55° | 外螺紋錐度 | 具壓力密封性的 ISO 7 螺紋接頭 |
| Rc | ISO 7-1 | 55° | 內螺紋錐度 | 與指定的 R 外螺紋配合 |
| Rp | ISO 7-1 | 55° | 內螺紋平行 | 與指定的 R 外螺紋配合 |
| G | ISO 228-1 | 55° | 外螺紋或內螺紋平行 | 在螺紋外部的獨立密封面完成密封 |
NPT 是 ASME B1.20.1 中的一般用途錐形管螺紋 designation。NPTF 則是另一種 ASME 乾式密封 designation。兩者都採用錐形 60° 形式，但不能因此混為一談。同樣地，Rp 與 G 都可能是平行的 55° 內螺紋，但它們屬於不同的接頭概念與公差系統。
如需確認閥件專用的接口功能與密封檢查，請參閱氣動閥接口螺紋指南。專門的 ASME B1.20.1 NPT 指南則更深入說明 NPT 尺寸與量規。
各種螺紋類型在哪裡形成壓力密封？
ISO 228-1 共 8 頁，並說明 1/16 至 6 的 G 螺紋不適用於在螺紋上形成壓力密封的接頭（ISO 228-1，2022 年確認）。G 螺紋是平行的固定界面；由獨立的端面、墊圈、墊片或 O 形圈提供密封。
這項差異會改變安裝方式。在 G 固定螺紋上纏 PTFE 膠帶，不能取代缺少的黏合墊圈，也不能修復受刮傷的端面。把接頭鎖得更緊，可能增加接口應力，卻仍讓預定的密封面彼此分離。
NPT 與 ISO 7 接頭會把錐形嚙合納入密封系統。一般 NPT 通常需要核准的膏狀密封劑或膠帶來封閉螺旋洩漏路徑。ISO 7 R 系列連接同樣需要遵循產品製造商的安裝與密封劑說明。兩個系列不會因為密封劑能填補間隙就變得相容。
| 連接 | 什麼固定接頭？ | 在哪裡形成氣密性？ | 常見安裝錯誤 |
|---|---|---|---|
| NPT | NPT 錐形嚙合 | 使用核准密封劑的螺紋接頭 | 與 BSPT 混用，或施加過大扭矩 |
| R 配 Rc | ISO 7 錐形嚙合 | ISO 7 螺紋接頭 | 因兩者都呈錐形就以 NPT 取代 |
| R 配 Rp | 指定 Rp 內螺紋中的 R 外螺紋錐形 | ISO 7 螺紋接頭 | 把 Rp 稱為 G 接口，卻省略接頭規格 |
| G 配端面密封 | G 平行嚙合 | 墊圈、墊片、O 形圈或指定座面 | 以膠帶代替正確的密封件 |
依我們的經驗，最快的洩漏診斷方式是先找出氣泡位置。黏合墊圈周圍的洩漏，與從錐形螺紋嚙合處冒出的氣泡，代表不同的故障。請清潔接頭、識別密封邊界，並一次只改變一個變數。
如何識別未知的氣動螺紋？
Parker 的識別指南將未知連接簡化為四個步驟：判斷錐度、判斷螺距、判斷尺寸，以及識別密封方式（Parker 螺紋識別指南，2026 年查閱）。在氣動設備上，測量前還要加入零件編號與接口圖面，因為已安裝的轉接頭可能遮住原始接口。
先確保安全。依照機台核准的程序隔離並釋放氣動迴路壓力。拆卸前，請拍下零件標籤、接頭、密封特徵與任何轉接頭。製造國家或管子外徑只能作為線索，不能當作螺紋規格。
請依照以下順序：
- 從圖面記錄製造商、系列、完整 model code 與接口 designation。
- 檢查端面密封、墊圈、O 形圈、墊片、錐面或螺紋密封劑殘留。
- 確認螺紋直徑是否保持不變，或沿螺紋方向發生變化。
- 使用螺紋規測量螺距，不要只用肉眼比較兩個接頭。
- 在可信螺紋表所示的基準位置測量直徑。
- 將結果與 NPT、ISO 7、ISO 228 以及任何合理的公制螺紋比較。
- 若驗收很重要，使用正確的塞規、環規或工作量規確認最後 designation。
密封特徵往往比螺紋外觀更有辨識力。平坦的端面與黏合墊圈，強烈暗示採用平行固定螺紋；密封劑殘留則暗示螺紋密封接頭。不過，殘留物不是證明，因為先前的安裝人員可能已使用錯誤的密封方式。
氣缸接口螺紋識別指南進一步說明氣缸專用的接口、缸體與替換檢查。
為什麼能夠一起起牙的螺紋仍然可能不相容？
在公稱 1/4 尺寸下，Parker 列出的 NPT 為每英吋 18 牙，而 BSP 管螺紋為每英吋 19 牙（Parker 螺紋識別指南）。這一牙的差異，加上 60° 與 55° 的牙側幾何差異，說明了為什麼錯誤接頭可以用手開始旋入，卻會在嚙合加深時損壞接口。
前一兩牙不能作為相容性測試。間隙、不完整的導入牙、磨耗、塗層與受損牙頂，都可能讓不同形式開始嚙合。插入持續進行後，螺距誤差會累積，接觸轉移到很小的區域，扭矩升高，較軟的零件便開始變形。
不要把以下現象當作螺紋正確的證明：
- 接頭可以用手旋入；
- 兩個公稱標籤都寫 1/4；
- 扳手尺寸看起來相近；
- 兩種螺紋肉眼看起來都呈錐形；
- 多纏一些膠帶可以暫時止漏；
- 另一台機器上的接頭看起來可以使用。
當接頭晃動、過早卡住、旋入深度異常，或需要不尋常的扭矩時，請停止操作。拆下接頭並檢查兩個零件。把不鏽鋼接頭強行旋入鋁製或聚合物接口，可能在不相容性明顯之前就破壞零件。
G、R、Rc、Rp 與 NPT 應如何配對？
SMC 在同一個 KQ2 接頭系列中，將 M、R、Rc、G、NPT 與 Uni 連接列為分開的選購項，而不是可互換的拼寫（SMC KQ2 接頭，2026 年查閱）。R 螺紋是 ISO 7 的外螺紋錐度；安全配對取決於精確的母端 designation 與密封界面。
| 公接頭 | 母接口 | 相容性判斷 | 需確認的密封 |
|---|---|---|---|
| NPT 公螺紋 | NPT 母螺紋 | 在尺寸、等級、狀況與產品說明一致時屬同系列 | 核准的螺紋密封劑 |
| R 公螺紋 | Rc 母接口 | 明確定義的 ISO 7 錐形對錐形關係 | 產品核准的螺紋密封方式 |
| R 公螺紋 | Rp 母接口 | 明確定義的 ISO 7 錐形對平行關係 | 產品核准的螺紋密封方式 |
| G 公螺紋 | 匹配的 G 或明確定義的 G 系列接口 | 只有螺紋匹配仍不足以完成判定 | 指定端面、墊圈、墊片、O 形圈或柱端密封 |
| NPT 公螺紋 | Rc、Rp 或 G 母接口 | 不要直接組裝 | 使用兩個明確界面的額定轉接頭 |
| R 公螺紋 | NPT 或泛稱「BSP」的母接口 | 在雙方都被識別前不要組裝 | 重新識別母接口 |
G 與 R 都源自相同的 55° 管螺紋傳統，但錐度與密封概念不同。實際產品圖面仍是最終依據。
轉接頭是正當的工程零件，不能證明原本的螺紋可以互換。請指定兩端、兩個密封、材料、工作壓力、溫度、最小內徑、扳手空間與增加的彎曲負載。若有原生接口選項，應避免堆疊多個轉接頭。
壓力額定值取決於完整連接
ISO 16030 規定 G 系列氣動接口的壓力範圍為 -0.09 MPa 至 1.6 MPa；ISO 1179-1 則說明部分 ISO 228-1 接口配置可達更高上限（ISO 16030；ISO 1179-1）。這項對比證明，單看螺紋名稱不能確定允許壓力。
G1/4 標籤只描述螺紋形式與公稱尺寸，沒有描述接口壁厚、柱端型式、密封材料、溫度限制、主體材料、允許扭矩、疲勞工況或認證。這些細節屬於完整的零件設計。
NPT 與 R 系列連接也遵循同一原則。鋼製轉接頭的型錄額定值可能高於承接它的鋁製閥件或聚合物氣缸端蓋。安全組裝額定值受以下適用項目中額定值最低者限制：
- 接口與零件主體；
- 接頭或轉接頭；
- 密封元件或核准的密封劑；
- 管子或軟管；
- 工作溫度與介質；
- 振動、循環負載與外部彎曲；
- 安裝扭矩與螺紋狀況。
我們發現，持續洩漏常被歸咎於螺紋「類型」，但實際故障可能是切傷的端面密封、受刮傷的端面、裂開的母接口，或沒有支撐的彎頭。在更換螺紋系列前，先找出洩漏邊界。
RFQ 與替換紀錄的要求
ISO 16030:2022 警告，其接口與柱端並非用來連接 ISO 1179 接口或 ISO 7-1 螺紋，即使這些標準都可能涉及熟悉的 G 或管螺紋術語（ISO 16030）。因此，替換紀錄必須定義完整連接，不能只寫公稱尺寸與地區性暱稱。
請使用例如 G1/4 female with documented face-seal geometry、Rc1/4 female 或 1/4 NPT female per ASME B1.20.1 這類 callout。然後附上可定義接口深度、密封面、材料與允許組裝方式的圖面或製造商零件編號。
| RFQ 欄位 | 應提供的資訊 | 避免錯誤的原因 |
|---|---|---|
| 零件識別 | 製造商、完整系列與型號、圖面版次 | 找出已配置的接口選項 |
| 螺紋 designation | NPT、R、Rc、Rp、G、公制或精確圖面 callout | 消除「BSP」帶來的歧義 |
| 公稱尺寸與公母端 | 例如：G1/4 female | 將公稱管尺寸與實測直徑分開 |
| 密封界面 | 螺紋密封劑、黏合墊圈、O 形圈、墊片、錐面或柱端 | 定義在哪裡形成氣密性 |
| 工作條件 | 壓力、溫度、介質、工作週期、振動、清洗 | 確認零件與密封額定值 |
| 接頭幾何 | 直式、彎頭、三通、流量控制、消音器、轉接頭 | 確認方向與扳手空間 |
| 證據 | 標籤照片、接口照片、舊接頭代碼、量規結果 | 讓供應商解決不一致的觀察 |
如需完整的接頭評估，請在氣動接頭選型指南中加入管子外徑、材料、彎曲半徑、環境與釋放機構。確認螺紋本體正確後，快插接頭安裝指南會說明管子準備與夾頭側的防漏方法。
依我們的觀察，轉接頭與零件主體應分開拍照。替換詢問常把轉接頭可見的螺紋當成機台接口。記錄兩個界面，能避免 RFQ 把兩個各自有效的 callout 拼成一個不存在的零件。
螺紋標準常見問答：維護團隊應詢問什麼？
ISO 228-1 涵蓋 1/16 至 6 的平行內、外螺紋；ISO 7-1 則涵蓋相同公稱尺寸範圍內、在螺紋上形成壓力密封的接頭（ISO 228-1；ISO 7-1）。以下五個問題，針對把共用尺寸標籤當作可互換證明時會發生的錯誤。
BSP 和 G 螺紋相同嗎？

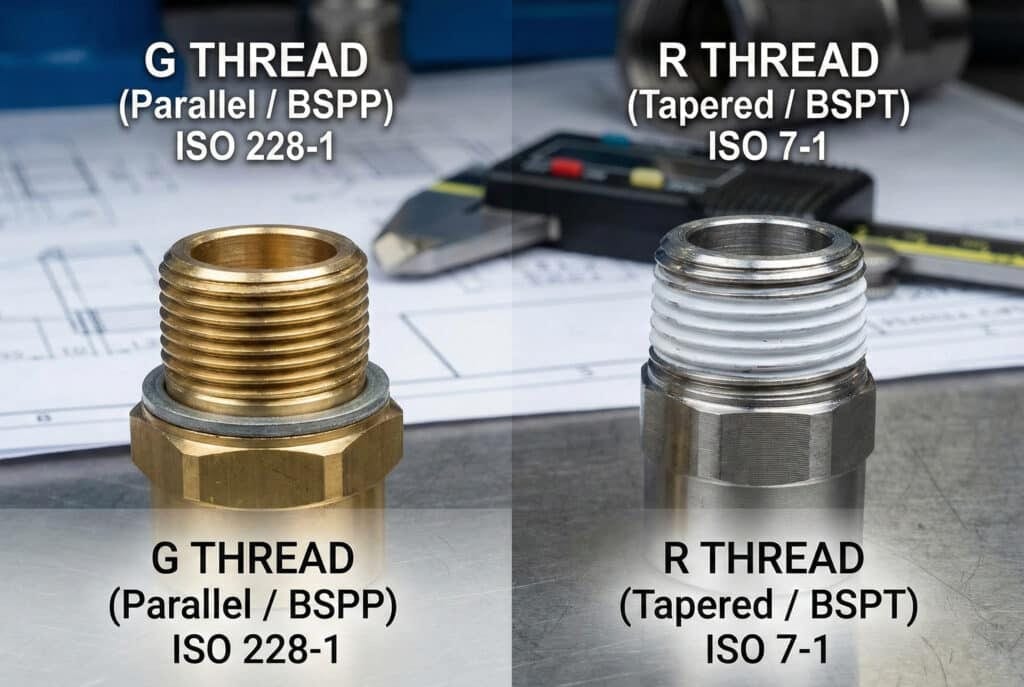

不相同。BSP 是廣泛的商業用語，可能指平行的 BSPP 或錐形的 BSPT。G 是 ISO 228-1 對平行管螺紋的 designation，其壓力密封通常在螺紋外部完成。圖面與採購訂單應使用精確的 G、R、Rc 或 Rp designation。
NPT 接頭可以安裝在 Rc 或 Rp 接口中嗎？
不應核准直接安裝。NPT 採用 60° 螺紋形式，而 ISO 7 的 Rc 與 Rp 接口採用 55° 形式，且螺距與公差規則不同。只有在兩個螺紋端、兩個密封、壓力額定值、內徑與材料都明確指定時，專用轉接頭才能連接兩個系統。
如何在不損壞未知螺紋的情況下識別它？
先查看型號代碼與圖面，再檢查密封特徵、判斷錐度、測量螺距與基準直徑。把所有觀察結果與可信圖表比較，並用正確量規確認。絕不要把已知接頭強行旋入接口；即使標準不同，也可能在早期發生嚙合。
每個 G 螺紋接口都使用 O 形圈嗎？
不是。G 只識別平行螺紋幾何，不代表一種通用密封配置。產品可能使用黏合墊圈、平墊片、容納式 O 形圈、指定柱端、金屬座面或其他核准界面。選擇密封件或鎖緊方式前，請檢查圖面與密封面。
什麼時候可以使用螺紋轉接頭？
當沒有原生接口選項，且兩個界面都能完整記錄時，可以使用額定的轉接頭。請確認每個螺紋、密封、材料、壓力與溫度額定值、內徑、間隙與外部負載。不要堆疊轉接頭，也不要用轉接頭掩蓋未知或受損的接口。
