審查氣動氣缸 CAD 模型：工程師與採購人員的關鍵檢查表
氣動氣缸 CAD 審查應回答一個範圍狹窄但重要的問題：確切配置的元件能否在機台中安裝、動作、連接並維持可維修性？除非這些要求被納入受控的產品定義資料，否則 CAD 不應被用來核准壓力額定值、密封相容性、壽命或製造公差。
這項區分能避免常見的核准錯誤。乾淨的 STEP 模型可以描述正確的外形，卻仍可能帶有錯誤版本、遺漏配件、失去產品與製造資訊，或沒有呈現安裝後軟管、電纜與工具所需的空間。
重點摘要
- ISO 15552 涵蓋 32 至 320 mm 缸徑、最高 10 bar 的可拆式安裝氣缸（ISO 15552:2018）。
- 分開審查靜態、掃掠與維修包絡。
- 只有在具備料號、版本、受控圖面或 PMI、技術資料與記錄的處置結果後，才能核准模型。
供應商 CAD 模型是有用的參考幾何，但核准仍取決於受控配置與產品證據。
CAD 參考幾何是組裝工作所需的元件形狀與標稱介面資料。
產品定義資料是受控的尺寸、公差、基準、註記、材料、表面處理與版本資訊集合，用來規定產品。
核准處置是接受、拒絕或有條件接受所提交配置的記錄決定。

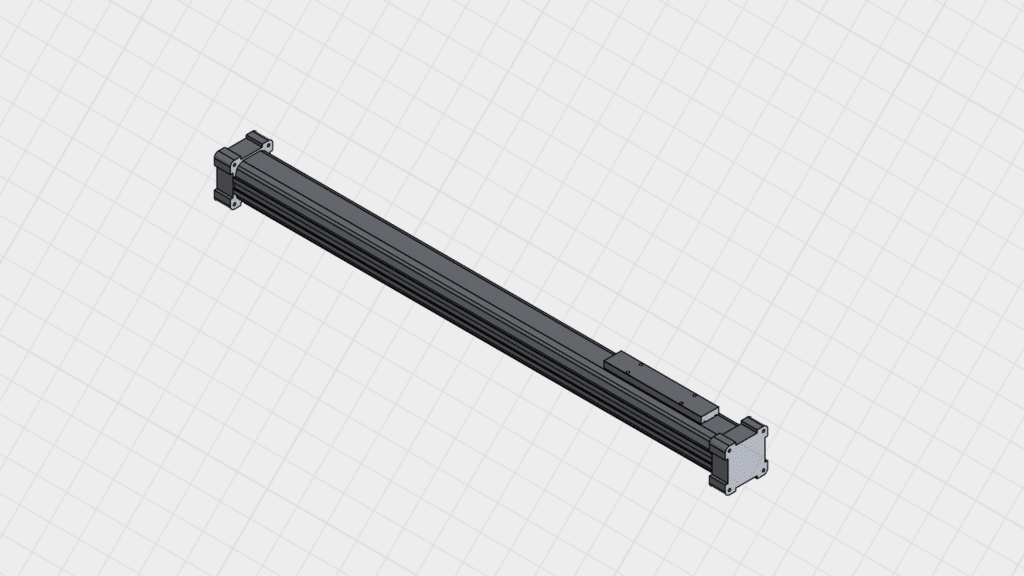

CAD 模型是參考幾何，不是產品規格
ISO 16792:2021 是一份 76 頁的第三版標準，支援兩種數位產品定義方法：單獨的 3D 模型，或搭配 2D 圖面的 3D 模型。這個範圍明確指出哪些資料具有主導性；不能假設沒有註記的實體本身包含每項製造或驗收要求（ISO 16792:2021）。
對多數供應商氣缸而言，實務審查套件有數個權威來源。組裝模型控制配合分析；有尺寸標註的圖面或語意 PMI 控制指定尺寸與公差；型錄或資料表控制額定性能；證書與檢驗紀錄則顯示供應了什麼以及驗證了什麼。
把這些檔案視為一個可互換的來源，會造成無聲衝突。如果 STEP 模型與已發布圖面說法不同，審查就應停止。差異需要有文件化的供應商回覆與新版本，而不是工程師猜哪個檔案看起來比較合理。
如何確認檔案身分、版本與座標系統？
ISO 10303-242:2025 是 AP242 的 64 頁第四版。其範圍包含配置控制、版本追蹤、發布與核准資料、產品文件、配合資訊與運動學。這些能力說明受管理的交換檔可以包含什麼，但審查者仍須確認供應商實際納入了哪些內容（ISO 10303-242:2025）。
在量測幾何前，先建立提交清單：
| 身分欄位 | 審查問題 | 必要證據 |
|---|---|---|
| 供應商與系列 | 誰擁有模型，以及模型代表哪個氣缸系列？ | 供應商名稱與產品系列 |
| 完整料號 | 缸徑、行程、端口、安裝件、緩衝、感測器與密封選項是否編入？ | 訂購代碼拆解 |
| 版本與日期 | 模型是否符合已發布圖面與報價？ | 版本識別與發布日期 |
| 檔案格式 | 檔案是原生 CAD、STEP AP242、其他 STEP 應用協定，還是視覺化網格？ | 格式與匯出設定 |
| 單位 | 模型是否以預期長度單位建立與匯入？ | 聲明單位加上已知尺寸檢查 |
| 原點與軸 | 哪些平面定義安裝、行程方向與原點位置？ | 座標系統註記 |
| 配置狀態 | 模型顯示哪個滑台或活塞位置與配件組合？ | 儲存的配置說明 |
根據我們的應用審查經驗，如果缺少完整料號或版本，應暫停幾何核准。量測一個身分不明的模型，只會對未知配置產生精確結果。
像 cylinder-final.step 這樣的檔名不是配置控制。有用的名稱會把檔案連到確切料號與版本，而傳送紀錄則記下誰發布它，以及它取代了哪一個舊檔案。
如果組件使用了正確形狀但原點錯誤呢？配合約束可能暫時掩蓋問題，直到有人替換或重新生成元件。建立下游約束前，應驗證安裝基準、行程軸、端口方向與定義的原點位置。
STEP 檔案轉換後應如何驗證？
NIST 的 STEP File Analyzer and Viewer 5.41 會檢查四個不同區域：實體資料、語意 PMI、圖形 PMI 與基本檔案語法。它也會讀取用來比較轉換後幾何的驗證屬性，因此成功匯入只是驗證的起點（NIST STEP File Analyzer and Viewer，更新於 2025）。
接收工程師應執行以下檢查：
- 在沒有修復警告、未解析參照或遺失本體的情況下開啟檔案。
- 將一個已知總尺寸與一個介面尺寸，和已發布圖面比較。
- 將本體數量、組件結構與元件名稱，和供應商提交清單比較。
- 當交換檔包含面積、體積與重心驗證屬性時，檢查這些屬性。
- 確認公差屬於語意 PMI、圖形註記，還是完全沒有。
- 匯入後重新檢查單位、方向與儲存的配置。
NIST 將語意 PMI 與圖形 PMI 區分開。語意 PMI 可由機器解讀，能支援後續製造與檢驗；圖形 PMI 保留註記的視覺外觀，卻不具備相同的表示資訊。審查者即使在畫面上看到公差符號，也仍需知道檔案實際帶進來的是哪一種資訊。
如果 CAD 系統改變了面、封閉了間隙、移除了小特徵或替換成簡化本體，不要在未記錄修復的情況下核准修復後的匯入。應要求重新匯出，或取得書面同意，確認修復後幾何適合預定審查。
哪些氣缸介面必須對照受控圖面？
ISO 15552:2018 涵蓋 32 至 320 mm 缸徑、最高額定壓力 1,000 kPa 或 10 bar 的可拆式安裝氣動氣缸。其 18 頁內容標準化部分基本、安裝與配件尺寸以支援互換性，但不涵蓋每一種端口、感測器、密封件、緩衝或性能選項（ISO 15552:2018，2025 年確認）。
這個範圍是一項有用的警告：即使是標準系列氣缸，也需要選項專屬圖面。用 CAD 模型放置元件，再逐一以圖面、型錄與訂購代碼驗證每個受控介面。
| 介面 | 用 CAD 模型檢查 | 用受控證據確認 |
|---|---|---|
| 安裝面 | 接觸區域與可及性 | 孔位、螺紋指定、深度、基準與公差 |
| 活塞桿或滑台連接 | 標稱對準與工具位置 | 螺紋、導引、鍵、孔位、允許負載與力矩限制 |
| 空氣端口 | 方向與接頭包絡 | 螺紋標準、端口尺寸、密封方式、替代端口規則與額定壓力 |
| 感測器 | 槽位置與電纜出口 | 相容感測器型號、切換功能、電氣資料與安裝硬體 |
| 緩衝與調整器 | 可及性與突出量 | 調整方法、設定說明與允許工作範圍 |
| 安裝配件 | 組裝位置與樞轉掃掠 | 確切配件代碼、銷或螺栓尺寸與允許關節角度 |
螺紋標籤需要特別注意。G1/4、R1/4 與 1/4 NPT 不是可互換的描述。當供應商與機台文件使用不同慣例時，應在核准前釐清密封方式與配合件。BSP、NPT、G 與 R 螺紋指南提供聚焦的比較。
若是 ISO 系列替換品，也請使用ISO 15552 互換性檢查表。標準參考能縮小比較範圍，但不能證明兩個完整配置可以直接替換。
靜態、掃掠與維修包絡應如何審查？
Autodesk Inventor 2026 可以分析組件干涉，並報告偵測到重疊的體積與重心。這對安裝狀態很有用，但單次靜態計算不能證明氣動氣缸在整個動作、調整、軟管移動與維護期間都保持淨空（Autodesk Inventor，檢查干涉）。
應審查三個包絡，且每個包絡都有自己的驗收規則：
靜態包絡：載入確切的氣缸、安裝件、感測器、接頭、配件、消音器與調整器配置。檢查所有會改變方向或接近程度的固定機台狀態。
掃掠包絡：讓活塞桿、滑台、連接工裝、樞轉安裝件、電纜環與軟管涵蓋完整預定範圍。包含回原點、設定、故障恢復，以及隔離能量後可能發生的手動移動。
維修包絡：預留連接管路、鎖緊接頭、調整緩衝、替換感測器、拆除緊固件、抽出銷與取出氣缸的空間。否則，即使安裝沒有碰撞，仍可能無法維修。
在我們的應用審查中，維修可及性最容易改變看似可接受的安裝方向。氣缸可能裝得下，但唯一的拆卸路徑仍可能被機架構件、電纜槽或護罩擋住。
不存在通用的安裝間隙規則。應依最差情況的公差堆疊、結構撓曲、預期振動、熱位移、軟管與電纜最小彎曲半徑、防護件，以及維護計畫要求的工具路徑設定間隙。
CAD 模型之外必須交叉檢查什麼？
ISO 1101:2017 是目前的 145 頁第四版，定義幾何公差的符號語言與解讀規則。它也允許依 ISO 16792 將規格附加到 3D 模型，因此審查者必須識別受控註記方法，而不能從標稱幾何推測公差（ISO 1101:2017）。
應交叉檢查以下證據群組：
| 要求 | 為何 CAD 幾何不足 | 核准所需證據 |
|---|---|---|
| 尺寸與公差 | 標稱面不會說明允許變化或基準關係 | 已發布圖面或受控語意 PMI |
| 材料與表面處理 | 外觀與一般 CAD 屬性不能證明供應的牌號或處理 | 資料表、訂購代碼，需要時提供材料或塗層證書 |
| 壓力與環境 | 形狀不能建立壓力額定值、溫度降額、介質相容性或防護等級 | 選項專屬技術資料與聲明 |
| 力量、速度與緩衝 | 只有缸徑與行程不能涵蓋動態壓力、摩擦、背壓、流量、負載或停止能量 | 應用計算、型錄限值與機台測試 |
| 側向負載與力矩 | 外部幾何不會顯示軸承設計或允許負載曲線 | 製造商負載與力矩資料 |
| 安全行為 | 模型不會顯示儲存能量控制、排氣策略、故障反應或安全重新啟動 | 迴路、風險評估、說明與驗證計畫 |
理論力量需要特別小心。幾何可以支援活塞面積計算，但可用力量取決於有效腔室壓力與損失。應使用有效活塞面積指南進行計算，再以量測或指定的應用條件確認結果。
速度與緩衝也是系統性能。閥流量、管路、接頭、排氣限制、移動質量、方向與行程末端能量都重要。高速氣動氣缸工程師檢查表說明這些相依關係。
導向負載呢？滑台即使符合安裝孔位，也可能因重心偏移而超載。應檢視供應商的負載與力矩圖，再與機台自由體模型比較。氣缸側向負載指南涵蓋由此產生的軸承與密封磨耗風險。
配置控制與核准處置
ISO 10303-242:2025 第 4 版包含產品版本管理、變更歷史、發布與核准資料、品質準則、檢驗結果、配合資訊與運動學。即使供應商寄來的是普通 STEP 檔案與 PDF，而不是受管理的 AP242 資料集，良好的審查紀錄也應反映這些控制（ISO 10303-242:2025）。
應針對一個套件記錄核准，而不是針對一個散落檔案。套件識別應連結 CAD 模型、受控圖面或 PMI、資料表、供應商報價、偏差與審查報告。如果其中一項變更，套件就應回到受影響檢查點重新審查。
實用的處置紀錄包含：
- 確切料號與選項代碼；
- CAD 檔名、格式、版本、校驗碼與收件日期；
- 圖面或 PMI 識別與版本；
- 檢查所使用的機台組件版本；
- 審查的情境，包括動作與維修狀態；
- 未解決的假設與接受的偏差；
- 姓名、角色、日期與決策狀態；
- 供應商回覆與被取代檔案參照。
使用三種清楚的狀態：核准、有條件核准或拒絕。「看起來沒問題」沒有可執行性。有條件核准應指出未完成項目、負責人、所需證據，以及在結案前會阻止採購或機台發布的事件。
變更影響應跟隨要求的所有權。一個修改過的接頭可能觸發靜態與維修包絡審查，卻不需要新的材料評估。密封選項變更可能完全不改變幾何，但會重新開啟溫度、介質、摩擦與潤滑檢查。這能讓重新審查集中在受影響範圍，而不是把形狀不變當成產品不變的證明。
採購發布檢查表
ISO 4414:2010 是一份 38 頁的第三版標準，涵蓋氣動系統設計、建造、修改、組裝、安裝、調整、維護、可靠的預期使用、能源效率與環境考量。因此，採購需要安裝功能的證據，不只是 CAD 配合核准（ISO 4414:2010，2021 年確認）。
發布訂單前，確認供應商已回傳：
- 完整且可訂購的氣缸料號；
- 需要時提供原生 CAD，以及聲明的中性交換格式；
- 已發布尺寸圖面或受控的基於模型產品定義；
- 適用於該配置的缸徑、行程、安裝、活塞桿或滑台介面、端口、緩衝、感測器、密封件與配件選項；
- 適用於該配置的額定壓力、溫度範圍、介質要求、速度限值、負載限值與緩衝資料；
- 安裝、調整、維護與安全說明；
- 要求的證書、聲明、檢驗紀錄與驗收測試承諾；
- 版本控制與變更通知條款；
- RFQ 每項偏差的書面結案。
當氣缸屬於該尺寸系列時，使用ISO 15552 採購檢查表。如果為了增加彈性而改變安裝方式，應以多重安裝致動器指南比較結構與對準後果。
CAD 審查能降低成本嗎？可以，因為它能在發布前找出干涉、不必要的客製介面與維修問題。但成本比較需要標準化規格與供應商報價。模型不能證明兩支氣缸具有相同壽命、相同性能或特定百分比的節省。
氣動氣缸 CAD 審查 FAQ：工程師應該問什麼？
ISO 16792:2021 在 76 頁中提供兩種獲認可的數位產品定義方法，ISO 10303-242:2025 則增加受管理的配置、核准、PMI 與運動學能力。正確問題取決於供應商交付了什麼，以及哪份檔案控制哪項要求（ISO 16792；ISO 10303-242）。
STEP 檔案足以核准氣動氣缸嗎？
不夠。STEP 檔案可以支援幾何交換，也可能包含 PMI、配置或驗證資料，但內容會隨匯出而變化。應搭配確切料號、版本、受控圖面或基於模型的定義、技術資料與應用證據核准。NIST 建議轉換後檢查 STEP 語法、PMI 與驗證屬性。
尺寸應由 3D 模型還是 2D 圖面控制？
應使用供應商產品定義與配置控制流程指定的文件。ISO 16792 支援只有模型與模型加圖面兩種方法，因此不存在通用答案。當傳統圖面是發布權威時，不要用從標稱 CAD 幾何量出的尺寸或公差覆寫它。
哪些配件必須出現在 CAD 組件中？
納入所有會改變配合、動作、可及性或佈線的物品：安裝件、活塞桿端或滑台硬體、感測器、接頭、電纜、配件、消音器、緩衝調整器、流量控制器與連接工裝。簡化模型仍可有用，但必須說明省略的物品與預定審查範圍。
氣缸周圍應增加多少安裝間隙？
沒有通用的間隙數值。應從公差累積、結構移動、振動、熱效應、軟管與電纜彎曲限制、防護、調整可及性、工具可及性與拆卸路徑建立。逐一記錄每個干涉配對所接受的最小間隙，而不是在整支氣缸周圍套用任意距離。
先前核准的 CAD 模型何時必須重新審查？
當供應商料號、版本、選項、圖面、模型、配件或相鄰機台幾何變更時，應重新審查。記錄變更影響後，只對受影響的要求進行重複審查。外部包絡沒有變化，不代表材料、密封件、額定值或性能變更已經關閉。
