Vaša automatizirana proizvodna linija propušta kritične vremenske prozore jer su vremena prebacivanja ventila nedosljedna i nepredvidiva. Problemi s kvalitetom se gomilaju, vremena ciklusa se produžavaju i gubite konkurentsku prednost jer niko ne može precizno izračunati kada će se ventili zapravo prebaciti. Ovdje se nagađanje završava.
Proračun vremena prebacivanja ventila zahtijeva analizu pneumatskih faktora (pritisak zraka, protočni kapacitet, veličina ventila) i električnih faktora (vrijeme energizacije zavojnice, napajanje naponom, karakteristike kontrolnog signala) kako bi se odredilo ukupno vrijeme odziva od ulaska signala do potpunog promjena položaja ventila.
Prošle sedmice pomogao sam Jennifer, inženjerki za upravljanje procesima u pogonu za montažu automobila u Detroitu, koja se mučila s problemima sinhronizacije vremenskog tajminga koji su uzrokovali gubitke od $50.000 sedmično zbog neusklađenih robotskih operacija.
Sadržaj
- Koje su ključne komponente koje određuju vrijeme preklapanja ventila?
- Kako izračunati faktore vremena pneumatskog odziva?
- Koji električni parametri utiču na brzinu prebacivanja ventila?
- Kako možete optimizirati vrijeme odziva ventila za bolje performanse?
Koje su ključne komponente koje određuju vrijeme preklapanja ventila?
Razumijevanje osnovnih elemenata koji utiču na vrijeme promjene ventila je ključno za precizne proračune vremenskog tajminga i optimizaciju sistema.

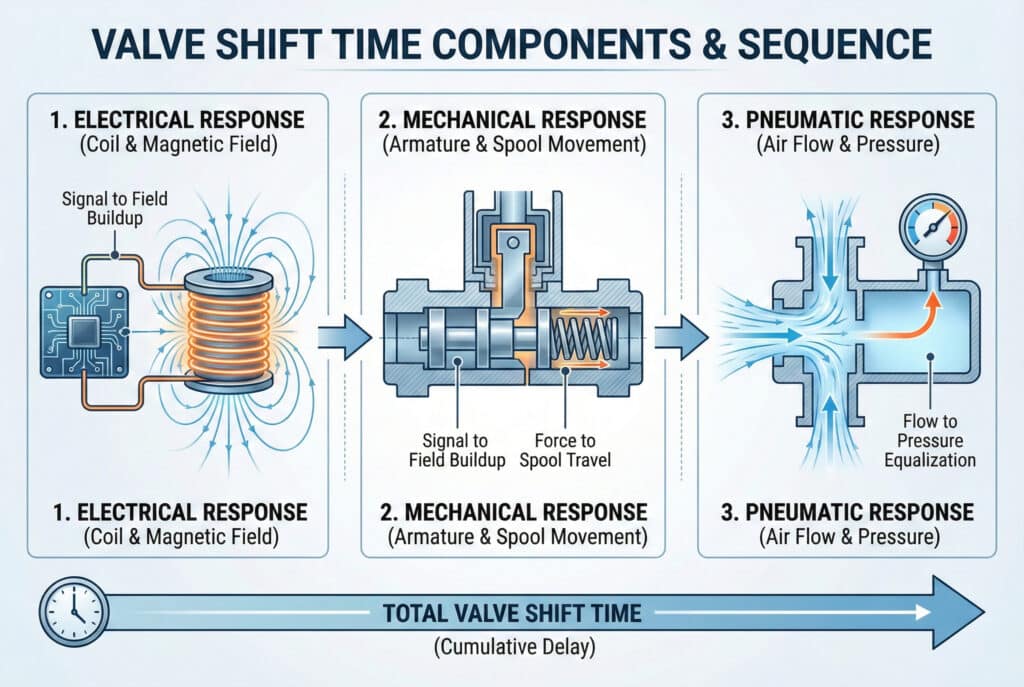

Vrijeme preklopnog ventila sastoji se od tri glavne komponente: električnog vremena odziva (energetsko napajanje zavojnice i stvaranje magnetskog polja), mehaničkog vremena odziva (pokretanje armature i pomak klipa) i pneumatskog vremena odziva (tok zraka i izjednačavanje pritiska), pri čemu svaka od njih doprinosi ukupnom kašnjenju preklapanja.
Komponente električnog odgovora
Električni odgovor počinje kada kontrolni signal aktivira solenoidna zavojnica1. Ovo uključuje vrijeme obrade signala, kašnjenje u energizaciji zavojnice i vrijeme nakupljanja magnetskog polja potrebno za generisanje dovoljne sile za mehaničku aktivaciju.
Mehanički elementi za odgovor
Mehanički odgovor obuhvata fizičko kretanje komponenti ventila, uključujući armatura2 ubrzanje, udaljenost hoda klipa, kompresija ili ekstenzija opruge, i bilo kakvi mehanički efekti prigušivanja unutar sklopov ventila.
Pneumatski faktori odgovora
Pneumatski odgovor uključuje dinamiku protoka zraka, uključujući vrijeme nakupljanja pritiska ili pražnjenja, ograničenja protoka kroz ventilske otvore, punjenje ili pražnjenje zapremine nizvodno, i propagacija talasa pritiska3 putem povezanih pneumatskih cijevi.
| Komponenta odgovora | Tipičan vremenski raspon | Primarni faktori | Metode optimizacije |
|---|---|---|---|
| Električno | 5-50 milisekundi | Napon, dizajn zavojnice, kontrolni sklop | Visokonaponski krugovi s brzim prebacivanjem |
| Mehanički | 10-100 milisekundi | Proljetna sila, masa, trenje | Uravnotežene sile, kvalitetni materijali |
| Pneumatski | 20-500 milisekundi | Pritisak, protok, zapremina | Veći pritisak, veći otvori, kraće cijevi |
Jenniferina tvornica automobila imala je varijacije u vremenu od 200 ms jer u svojim proračunima nisu uzimali u obzir volumen zraka nizvodno. Pomogli smo im uvesti pravilnu kompenzaciju volumena, smanjivši varijacije na ispod 20 ms! ⚡
Faktori utjecaja na okoliš
Temperatura, vlažnost i nivoi kontaminacije mogu značajno uticati na sve tri komponente odgovora, zahtijevajući kompenzaciju uticaja okoline u aplikacijama sa kritičnim vremenskim okvirom.
Varijacije u dizajnu ventila
Različiti dizajni ventila (izravno djelujući naspram pilot-upravljanih, konfiguracije s tri puta naspram konfiguracija s pet puta) imaju dramatično različite karakteristike odziva koje se moraju uzeti u obzir pri izračunima vremenskog rasporeda.
Kako izračunati faktore vremena pneumatskog odziva?
Izračun vremena pneumatskog odziva uključuje složena načela dinamike fluida, ali se za većinu primjena može pojednostaviti korištenjem praktičnih inženjerskih formula.

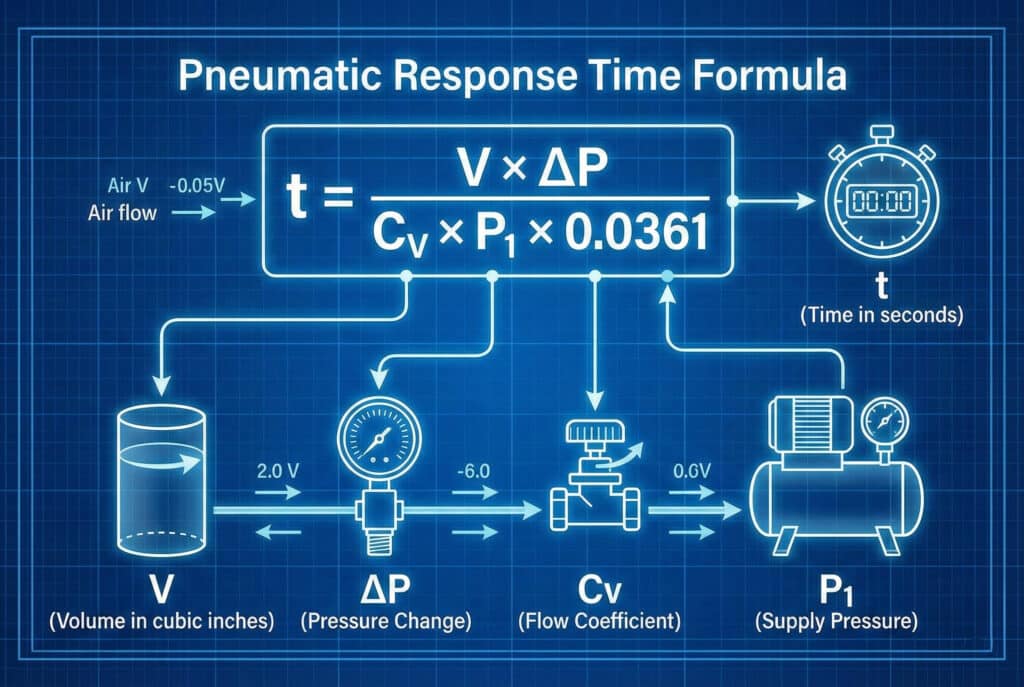

Vremenski odziv pneumatskog sistema izračunava se primjenom jednačina protoka, analize diferencijala pritiska i razmatranja zapremine nizvodno, prema formuli: t = (V × ΔP) / (Cv × P₁ × 0.0361) za osnovne proračune, gdje je t vrijeme u sekundama, V zapremina u kubnim inčima, ΔP promjena pritiska, Cv koeficijent protoka i P₁ pritisak napajanja.
Osnovni proračuni protoka
Osnovni izračun pneumatskog odgovora počinje određivanjem volumetrijske brzine protoka kroz ventil koristeći koeficijent protoka (Cv)4 i uvjeti pritiska u skladu s utvrđenim principima dinamike fluida.
Uticaj na obim u nizvodnom smjeru
Povezani pneumatski komponente, cilindri i cijevi stvaraju nizvodne zapremine koje se moraju napumpati ili ispuhati, što značajno utječe na ukupno vrijeme odziva u većini praktičnih primjena.
Učinci diferencijalnog pritiska
Razlika u pritisku između uslova dovoda i ispuha direktno utiče na brzinu protoka i vrijeme odziva, pri čemu veće razlike općenito rezultiraju bržim odzivom, ali zahtijevaju pažljiv dizajn sistema.
Ograničenja cijevi i priključaka
Pneumatske cijevi, armature i priključci stvaraju ograničenja protoka koja mogu dominirati proračunima vremena odziva, posebno u sistemima sa dugim vodovima ili cijevima malog promjera.
| Parametar izračuna | Komponenta formule | Tipične vrijednosti | Uticaj na vrijeme odgovora |
|---|---|---|---|
| Koeficijent protoka (Cv) | Specifično za ventil | 0.1 – 10.0 | Veći Cv = brži odgovor |
| Pritisak napajanja (P₁) | Pritisak sistema | 60-150 PSI | Veći pritisak = brži odgovor |
| Svezak (V) | Povezane komponente | 1-100 kubnih inča | Veći volumen = sporija reakcija |
| Promjena pritiska (ΔP) | Radni diferencijal | 10-100 PSI | Veći ΔP = brži odgovor |
Napredne metode izračunavanja
Za kritične primjene, sofisticiraniji proračuni uzimaju u obzir efekte kompresibilnog toka, temperaturne varijacije i dinamičke gubitke pritiska koje jednostavne formule ne mogu precizno obuhvatiti.
Koji električni parametri utiču na brzinu prebacivanja ventila?
Karakteristike električnog odziva igraju ključnu ulogu u ukupnom vremenu prebacivanja ventila i često se mogu lakše optimizirati nego pneumatski faktori.
Brzina električnog prebacivanja ovisi o naponu napajanja, indukansnosti zavojnice, dizajnu kontrolnog kruga i metodi prebacivanja, pri čemu viši naponi i specijalizirani upravljački krugovi značajno smanjuju vrijeme električnog odziva s tipičnih 50 ms na 5–10 ms u optimiziranim sustavima.
Odnos napona i struje
Viši naponi napajanja brže prevladavaju induktanciju zavojnice, smanjujući vrijeme potrebno za izgradnju dovoljne jačine magnetskog polja za aktivaciju ventila, ali se moraju uravnotežiti s zagrijavanjem zavojnice i životnim vijekom komponenti.
Učinci induktorne indukancije
Induktansa solenoidne zavojnice stvara električne vremenske konstante koje odgađaju porast struje i razvoj magnetskog polja, pri čemu ventili veće veličine obično imaju veću induktansu i sporiji električni odziv.
Optimizacija kontrolnog kruga
Napredni kontrolni krugovi koji koriste pojačani napon, PWM kontrola, ili specijalizirani pogoni ventila mogu dramatično smanjiti vrijeme električnog odziva, istovremeno održavajući odgovarajuću struju držanja za pouzdan rad.
Rad na izmjeničnoj i istosmjernoj struji
DC solenoidi općenito pružaju brži i predvidljiviji odgovor nego AC verzije, koje se moraju nositi s kašnjenjima pri prijelazu preko nule i ograničenjima struje udara koja utječu na dosljednost prebacivanja.
Nedavno sam radio s Marcusom, proizvođačem mašina u Wisconsinu, čija je oprema za precizno sklapanje zahtijevala odgovor ventila ispod 20 ms. Implementirali smo krugove za pojačanje napona koji su smanjili njegovo vrijeme električnog odziva sa 45 ms na samo 8 ms, omogućivši znatno precizniju kontrolu procesa.
Zastoji u obradi signala
Moderni kontrolni sistemi uvode kašnjenja u obradi signala putem PLC-ova, fieldbus komunikacija i digitalnog filtriranja, koja se moraju uključiti u proračune ukupnog vremena odziva.
Kako možete optimizirati vrijeme odziva ventila za bolje performanse?
Sistematska optimizacija vremena odziva ventila zahtijeva rješavanje električnih, mehaničkih i pneumatskih faktora putem provjerenih inženjerskih pristupa.
Optimizacija vremena odziva uključuje povećanje napona napajanja i upotrebu boost sklopova za električno poboljšanje, odabir ventila s optimiziranim koeficijentima protoka i uravnoteženim mehaničkim dizajnom, minimiziranje zapremina nizvodno, upotrebu cijevi većeg promjera te primjenu viših tlakova u sustavu unutar sigurnih radnih granica.
Poboljšanja električnog sistema
Implementacija napajanja višim naponom, boost naponskih kola i elektronike pogonika s brzim prekidima može smanjiti vrijeme električnog odziva za 70–80% u usporedbi sa standardnim metodama upravljanja.
Dizajn pneumatskog sistema
Optimizacija pneumatskog odziva zahtijeva pažnju na dimenzioniranje ventila, minimiziranje zapremina nizvodno, upotrebu odgovarajućih promjera cijevi i održavanje adekvatnog radnog pritiska u skladu sa zahtjevima primjene.
Kriteriji za odabir ventila
Odabir ventila posebno dizajniranih za brzu reakciju, s optimiziranim koeficijentima protoka, uravnoteženim dizajnom klipa i minimalnim unutrašnjim zapreminama, može značajno poboljšati ukupne performanse sistema.
Strategije integracije sistema
Koordinacija napora za optimizaciju električnih i pneumatskih sistema, uzimajući u obzir efekte na nivou cijelog sistema, osigurava maksimalno poboljšanje performansi bez stvaranja novih problema ili ugrožavanja pouzdanosti.
| Područje optimizacije | Metoda poboljšanja | Tipično smanjenje vremena | Trošak implementacije |
|---|---|---|---|
| Električno | Kružići za pojačanje napona | 60-80% | Nisko-srednje |
| Pneumatski | Veći lukobranovi, kraće linije | 30-50% | Srednje |
| Odabir ventila | Visokobrzinski dizajni | 40-60% | Srednje visoko |
| Dizajn sistema | Integrirani pristup | 70-85% | Visoko |
U Bepto smo pomogli kupcima da postignu ukupno vrijeme odziva ispod 50 ms kombiniranjem optimiziranog izbora ventila s pravilnim dizajnom električnog i pneumatskog sistema, omogućujući precizne primjene koje prije nisu bile moguće.
Precizno izračunavanje i optimizacija vremena prebacivanja ventila omogućava preciznu kontrolu tajminga, što je neophodno za moderne automatizirane proizvodne sisteme.
Često postavljana pitanja o izračunu vremena preklopa ventila
P: Koji je tipični raspon vremena odziva standardnih pneumatskih ventila?
Standardne pneumatske ventile obično reaguju za ukupno 50–200 milisekundi, pri čemu električni odziv čini 10–50 ms, a pneumatski odziv dodatnih 40–150 ms, ovisno o dizajnu sistema.
P: Mogu li koristiti istu metodu izračuna za sve vrste ventila?
Osnovni principi se primjenjuju univerzalno, ali ventili kojima upravlja pilot, proporcionalni ventili i specijalni dizajni zahtijevaju modificirane proračune kako bi se uzele u obzir njihove specifične radne karakteristike.
P: Kako temperatura utječe na proračune vremena odziva ventila?
Promjene temperature utječu na gustoću zraka, viskoznost i električni otpor, što obično uzrokuje varijaciju vremena odziva od 10 do 201 TP3T u uobičajenim industrijskim temperaturnim rasponima.
P: Koji je najefikasniji način za smanjenje vremena odziva ventila?
Kombinacija električne optimizacije (povećanje napona) i pneumatskih poboljšanja (pravilno dimenzioniranje, minimalni zapremnini) obično pruža najbolje rezultate, često postižući smanjenje vremena odziva za 60–80%.
P: Da li mi je potrebna posebna oprema za mjerenje stvarnih vremena odziva ventila?
Da, precizno mjerenje zahtijeva osciloskope ili specijaliziranu opremu za mjerenje vremena sposobnu da bilježi događaje na nivou milisekundi, zajedno s odgovarajućim senzorima za električne i pneumatske signale.
-
Razumjeti osnovnu fiziku koja stoji iza načina na koji solenoidna zavojnica pretvara električnu energiju u mehanički pokret. ↩
-
Otkrijte specifičnu ulogu koju armatura ima u pokretanju fizičkog pomaka unutrašnjih komponenti ventila. ↩
-
Istražite privremenu prirodu valova pritiska i kako oni utiču na istinsku brzinu signala u dugim pneumatskim linijama. ↩
-
Naučite službenu definiciju i metodologiju izračuna Cv-a, ključne metrike za performanse ventila. ↩
