Vaš pneumatski sistem ne radi kako treba i ne možete shvatiti zašto protočni kapaciteti ne odgovaraju specifikacijama. Odgovor leži u nečemu što većina inženjera previdi: mikroskopska geometrija otvora ventila stvara turbulencije, padove pritiska i neefikasnosti koje vam umanjuju performanse i troše energiju.
Geometrija otvora ventila direktno utiče na karakteristike protoka zraka prema principima dinamike fluida: kružni otvori omogućavaju laminarni protok, oštri dizajni stvaraju turbulencije i padove pritiska, dok optimizirane geometrije poput zaobljenih ili polukružnih ivica mogu poboljšati koeficijente protoka za 15–30% u poređenju sa standardnim dizajnima.
Tek prošlog mjeseca pomogao sam Davidu, procesnom inženjeru u pogonu za pakovanje u Michiganu, koji se mučio s neujednačenim vremenima ciklusa u svojim primjenama cilindara bez klipa zbog slabo razumljive dinamike protoka kroz otvore.
Sadržaj
- Kako oblik otvora utječe na obrasce protoka zraka i brzinu?
- Koji su ključni principi dinamike fluida koji stoje iza performansi protoka ventila?
- Koje geometrije otvora pružaju najbolju efikasnost protoka za pneumatske sisteme?
- Kako razumijevanje fizike otvora može poboljšati dizajn vašeg sistema?
Kako oblik otvora utječe na obrasce protoka zraka i brzinu?
Geometrijska konfiguracija otvora ventila u suštini određuje kako molekule zraka stupaju u interakciju sa površinama i stvaraju obrasce protoka.

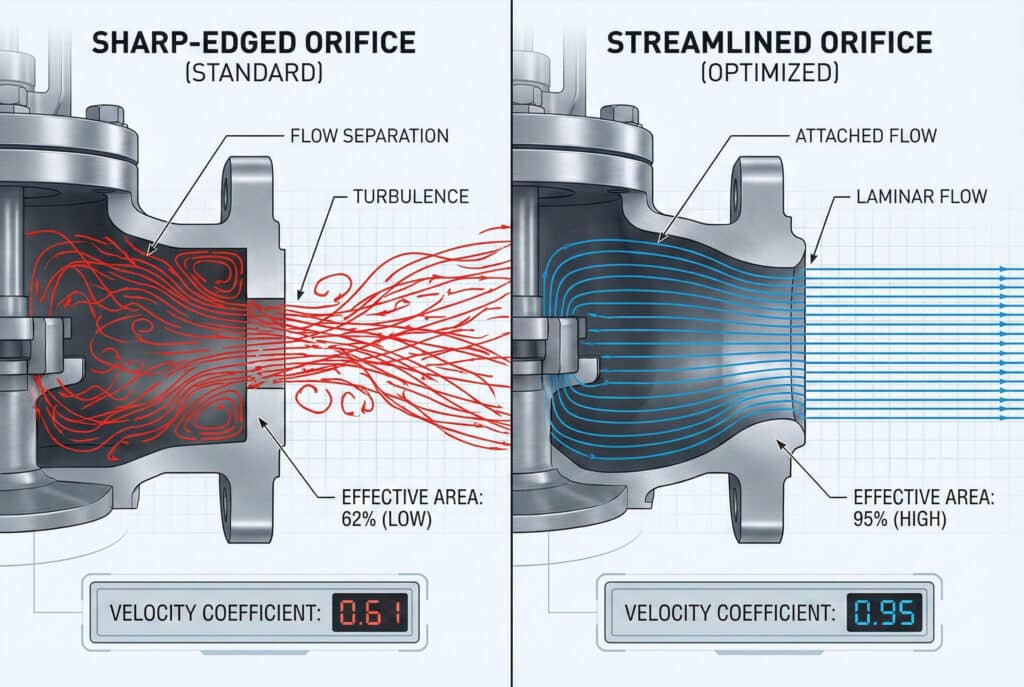

Oblik otvora kontrolira odvajanje struje, formiranje graničnog sloja i raspodjelu brzine, pri čemu oštri kružni otvori stvaraju sužena vena1 efekti koji smanjuju efektivnu površinu protoka za 38%, dok aerodinamičke geometrije održavaju prianjajući protok i maksimiziraju koeficijente brzine radi poboljšanih performansi.
Mekhanika razdvajanja protoka
Otvori s oštrim rubovima uzrokuju neposredno odvajanje strujanja jer zrak ne može pratiti naglo geometrijsko prelaslo, stvarajući zone recirkulacije i smanjujući efektivnu površinu strujanja kroz fenomen vene contracta.
Razvoj graničnog sloja
Različite geometrije otvora utiču na razvoj graničnog sloja duž zidova otvora, pri čemu glatke tranzicije održavaju prianjajući protok, dok oštri rubovi potiču rano odvajanje i formiranje turbulencije.
Raspodjela profila brzine
Raspodjela brzine preko poprečnog presjeka otvora dramatično varira ovisno o geometriji, utječući i na prosječnu brzinu i na ujednačenost protoka nizvodno od ventila.
| Tip otvora | Separacija protoka | Efektivna površina | Koeficijent brzine | Tipične primjene |
|---|---|---|---|---|
| Oštro-rubni kružni | Odmah | 62% geometrijski | 0.61 | Standardni ventili |
| Zaobljeni rub | Odgođeno | 75% geometrijski | 0.75 | Prosječna izvedba |
| Zaobljeni ulaz | Minimalno | 85% geometrijski | 0.85 | Ventili visokih performansi |
| Uslovljeno | Nijedan | 95% geometrijski | 0.95 | Specijalizirane aplikacije |
Davidova postrojenja su koristila standardne ventile s oštrim rubovima koji su stvarali značajan pad pritiska. Zamijenili smo ih modelima s zaobljenim rubovima iz naše Bepto linije, poboljšavši protok njegovog sistema za 22% i smanjivši potrošnju energije! ⚡
Generacija turbulencija
Prelazak s laminarnog na turbulentni protok u velikoj mjeri ovisi o geometriji otvora, pri čemu oštri rubovi potiču neposrednu turbulenciju, dok glatke prijelaze mogu održati laminarni protok pri višim Reynoldsovim brojevima.
Koji su ključni principi dinamike fluida koji stoje iza performansi protoka ventila?
Razumijevanje osnovne mehanike fluida pomaže u predviđanju i optimizaciji performansi ventila u različitim radnim uslovima.

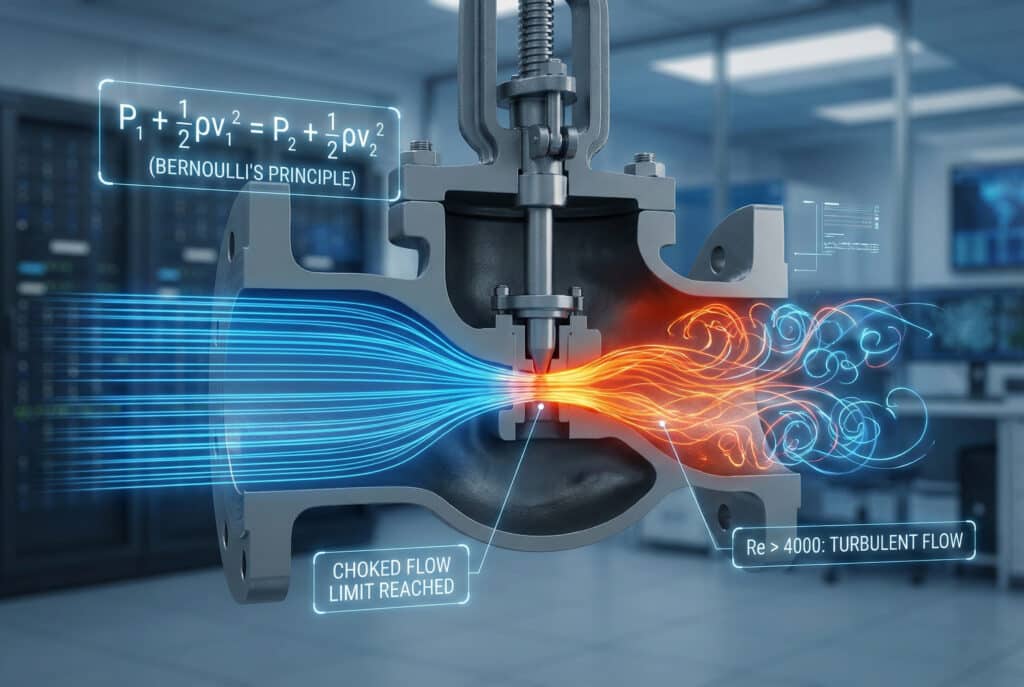

Performanse protoka ventila su određene od strane Bernoullijeva jednačina2, principi kontinuiteta i efekti Rejnoldsovog broja, gdje oporavak tlaka, koeficijenti otpora i karakteristike kompresibilnog toka određuju stvarne protoke, sa začepljen protok3 uslovi koji ograničavaju maksimalne performanse bez obzira na nizvodni pritisak.
Primjene Bernoullijevog jednadžba
Odnos između pritiska, brzine i visine određuje ponašanje protoka kroz otvore ventila, pri čemu se energija pritiska pretvara u kinetičku energiju kako zrak ubrzava kroz sužavanje.
Kontinuitet i očuvanje mase
Masa protoka ostaje konstantna kroz sistem ventila, što zahtijeva povećanje brzine kako se smanjuje poprečni presjek, direktno utičući na pad pritiska i energetske gubitke.
Učinci kompresibilnog toka
Za razliku od tečnosti, gustoća zraka se značajno mijenja s pritiskom, stvarajući efekte kompresibilnog toka koji postaju dominantni pri većim odnosima pritisaka i utiču na uslove zagušenog toka.
Utjecaj Rejnoldsovog broja
The Reynoldsov broj4 Karakterizira prelaze režima strujanja iz laminarnog u turbulentni, utječući na faktore trenja, gubitke tlaka i koeficijente otpora u cijelom radnom opsegu.
| Parametar protoka | Laminalni protok (Re < 2300) | Tranzicioni (2300 < Re < 4000) | Turbulentni protok (Re > 4000) |
|---|---|---|---|
| Faktor trenja | 64/Re | Varijabla | 0.316/Re^0.25 |
| Profil brzine | Paraboličan | Miješano | Logaritamski |
| Pad pritiska | Linearan s brzinom | Nelinearan | Proporcionalno brzini na kvadrat |
| Koeficijent otjecanja | Više | Varijabla | Niže, ali stabilno |
Gušene ograničenja protoka
Kada omjeri pritisaka premaše kritične vrijednosti (obično 0,528 za zrak), protok postaje ugušen i neovisan o nizvodnom pritisku, ograničavajući maksimalne protoke bez obzira na veličinu ventila.
Koje geometrije otvora pružaju najbolju efikasnost protoka za pneumatske sisteme?
Odabir optimalne geometrije otvora zahtijeva usklađivanje performansi protoka, troškova proizvodnje i zahtjeva specifičnih za primjenu.
Zaobljeni ulazni otvori s 45-stepenim zaobljenim izlazima pružaju najbolju ukupnu efikasnost protoka za većinu pneumatskih primjena, postižući koeficijenti otpuštanja5 od 0,85-0,90, a da pritom ostanu isplative za proizvodnju, u poređenju sa 0,61 za dizajne sa oštrim rubovima i 0,95 za potpuno aerodinamične, ali skupe geometrije.
Optimizirani geometrijski dizajni
Moderni dizajni ventila uključuju više geometrijskih karakteristika, uključujući radijus ulaza, dužinu grla i uglove zaobljenja izlaza, kako bi se maksimizirala efikasnost protoka uz održavanje izvodljivosti proizvodnje.
Proizvodni aspekti
Odnos između geometrijske preciznosti i performansi protoka mora biti uravnotežen s troškovima proizvodnje, pri čemu neke visokoučinkovite geometrije zahtijevaju specijalizirane procesne postupke.
Zahtjevi specifični za primjenu
Različite pneumatske primjene imaju koristi od različitih geometrija otvora, pri čemu brzo cikličko djelovanje pogoduje maksimalnim protokima, dok precizne kontrolne primjene mogu dati prednost stabilnim karakteristikama protoka.
Nedavno sam radio sa Sarah, koja vodi kompaniju za prilagođenu automatizaciju u Ohaju. Njeni sistemi cilindara bez klipa zahtijevali su i visoke protoke i preciznu kontrolu. Dizajnirali smo prilagođene Bepto ventile s optimiziranim geometrijama otvora koji su poboljšali vrijeme odziva njenog sistema za 35%, uz održavanje izvrsne kontrolabilnosti.
Analiza učinka i troškova
Postupna poboljšanja performansi uzrokovana naprednim geometrijama otvora moraju opravdati dodatne troškove proizvodnje, pri čemu se optimalne tačke obično postižu pri umjerenim nivoima optimizacije.
| Tip geometrije | Koeficijent otjecanja | Trošak proizvodnje | Najbolje aplikacije | Poboljšanje performansi |
|---|---|---|---|---|
| Oštar | 0.61 | Najniži | Osnovne aplikacije | Osnova |
| Jednostavan kosac | 0.75 | Nisko | Opća namjena | +23% |
| Zaobljeni ulaz | 0.85 | Umjeren | Visoke performanse | +39% |
| Potpuno aerodinamično | 0.95 | Visoko | Kritične aplikacije | +56% |
Kako razumijevanje fizike otvora može poboljšati dizajn vašeg sistema?
Primjena principa fluidne dinamike pri odabiru ventila i projektovanju sistema omogućava značajna poboljšanja performansi i uštedu troškova.
Razumijevanje fizike otvora omogućava pravilno dimenzioniranje ventila, predviđanje pada pritiska i energetsku optimizaciju, što inženjerima omogućava odabir odgovarajućih geometrija za specifične primjene, precizno predviđanje ponašanja sistema i postizanje poboljšanja protočne efikasnosti od 20-40% uz smanjenje potrošnje energije i troškova rada.
Optimizacija na nivou sistema
Uzimanje u obzir fizike otvora pri cjelokupnom dizajnu sistema pomaže u optimizaciji izbora komponenti, rasporeda cijevi i radnih pritisaka za maksimalnu efikasnost i performanse.
Prediktivno modeliranje performansi
Razumijevanje fizike omogućava precizno predviđanje ponašanja sistema pod različitim radnim uslovima, smanjujući potrebu za opsežnim testiranjem i iteracijama.
Poboljšanja energetske efikasnosti
Optimizirane geometrije otvora smanjuju pad pritiska i gubitke energije, što dovodi do nižih troškova rada i poboljšanih ekoloških performansi tokom životnog vijeka sistema.
Otklanjanje poteškoća i dijagnostika
Poznavanje fizike otvora pomaže u identifikaciji problema vezanih za protok i njihovih osnovnih uzroka, omogućavajući učinkovitije otklanjanje poteškoća i poboljšanja sistema.
U Bepto smo pomogli kupcima da postignu izvanredna poboljšanja primjenom ovih principa na njihove sisteme cilindara bez šipke, često nadmašujući njihova očekivanja u pogledu performansi uz smanjenje ukupnih troškova vlasništva.
Razumijevanje fizike otvora pretvara odabir ventila iz nagađanja u precizno inženjerstvo, omogućavajući optimalne performanse pneumatskog sistema.
Često postavljana pitanja o geometriji otvora ventila
P: Koliko poboljšanje geometrije otvora zapravo može povećati protoke?
Optimizirane geometrije otvora mogu povećati protoke za 20–40% u odnosu na standardne dizajne s oštrim rubovima, pri čemu tačno poboljšanje zavisi od radnih uslova i specifičnih geometrijskih karakteristika.
P: Da li su skupi aerodinamični otvori opravdani za većinu primjena?
Za većinu industrijskih primjena, umjereno optimizirane geometrije poput zaobljenih ili radiusanih dizajna pružaju najbolju vrijednost, nudeći 75–85% maksimalnih performansi po znatno nižoj cijeni od potpuno aerodinamično optimiziranih dizajna.
P: Kako habanje otvora utječe na performanse protoka tokom vremena?
Habanje otvora obično zaobljuje oštre rubove i zapravo može neznatno poboljšati koeficijente protoka, ali prekomjerno habanje stvara nepravilne geometrije koje povećavaju turbulenciju i smanjuju predvidljivost performansi.
P: Mogu li retroaktivno prilagoditi postojeće ventile s boljim geometrijama otvora?
Retrofitting je općenito neisplativ zbog zahtjeva za preciznom obradom; zamjena odgovarajuće dizajniranim ventilima, poput naših Bepto alternativa, obično pruža bolju vrijednost i performanse.
P: Kako izračunati odgovarajuću veličinu otvora za moj pneumatski sistem?
Pravilno određivanje veličine zahtijeva razmatranje zahtjeva za protok, uslova pritiska i geometrijskih efekata pomoću standardnih jednačina protoka, ali preporučujemo konsultaciju s našim tehničkim timom za optimalne rezultate.
-
Razumjeti kritični fenomen dinamike fluida koji smanjuje efektivnu površinu protoka kroz otvor. ↩
-
Pregledajte osnovni princip koji povezuje očuvanje pritiska, brzine i energije, primijenjen na zrak koji prolazi kroz ventil. ↩
-
Saznajte o specifičnom stanju tlaka koje ograničava maksimalnu brzinu protoka zraka kroz bilo kakvo sužavanje, bez obzira na nizvodno tlak. ↩
-
Istražite kako bezdimenzionalni Reynoldsov broj karakterizira režime protoka i utječe na pritisne gubitke uslijed trenja u sustavu. ↩
-
Posavjetujte se s referencom kako biste definirali i razumjeli ključni parametar koji se koristi za kvantificiranje učinkovitosti protoka otvora. ↩
