Kako unutrašnji pritisak pilota utječe na brzinu aktivacije ventila

Tehnički dijagram s podijeljenim panelima koji ilustrira utjecaj unutarnjeg pilot-pritiska na vrijeme preklopnog ventila. Lijevi panel, označen kao "NIZAK PILOT-PRITISAK (SPORO ODGOVARANJE)", prikazuje ventil s pilot-pritiskom od 20 PSI i vremenom preklapanja od 150 ms, što je naznačeno sporim kretanjem klipa ventila i stopatkom. Desna ploča, "VISOKI PILOTSKI PRITISAK (BRZI ODGOVOR)", prikazuje isti ventil s pilotskim pritiskom od 80 PSI, znatno bržim vremenom preklopanja od 15 ms i brzo pokretnom klipnjačom. Centralni graf prikazuje "VRIJEME PREKLOPANJA (ms)" nasuprot "PILOTSKOM PRITISKU (PSI)", demonstrirajući oštar pad vremena preklopanja s porastom pritiska. — Visualizacija utjecaja unutarnjeg pilot-pritiska na vrijeme odziva pneumatskog ventila

Vaš pneumatski sistem je trom i ne možete shvatiti zašto su vremena odziva ventila neujednačena pri različitim radnim pritiscima. Krivac bi mogao biti nešto što većina inženjera previdi: dinamika unutrašnjeg pilot-pritiska stvara kašnjenja koja se prenose kroz cijeli sistem, koštajući vas vremena ciklusa i produktivnosti.

Unutarnji pilotski pritisak direktno kontroliše brzinu aktivacije ventila određujući silu dostupnu za prevazilaženje otpora opruge i pomicanje klizna klizača ventila¹, uz veće pilot-pritiske koji smanjuju vrijeme prebacivanja sa 50 ms na 15 ms, dok nedovoljan pilot-pritisak može povećati kašnjenja u odzivu za 200–300 ms u kritičnim aplikacijama.

Tek prošle sedmice pomogao sam Robertu, inženjeru za održavanje u pogonu za montažu automobila u Detroitu, koji se mučio s neujednačenim vremenima ciklusa u svojim primjenama cilindara bez klipa zbog loše razumljenih odnosa pilot-pritiska.

Sadržaj

Šta je unutrašnji pilotski pritisak i kako on radi?
Kako omjer pritiska pilota utiče na vrijeme odziva ventila?
Koji faktori ograničavaju optimalne performanse pilotnog pritiska?
Kako možete optimizirati pilotski pritisak za brže aktiviranje ventila?

Šta je unutrašnji pilotski pritisak i kako on radi?

Razumijevanje osnova pilotnog pritiska je ključno za optimizaciju performansi pneumatskih ventila u industrijskim primjenama.

Unutarnji pilotski pritisak je komprimirani zrak koji pokreće aktuatore ventila stvaranjem diferencijalnog pritiska preko klipova ili dijafragmi, s tipičnim omjerima od 3:1 do 5:1 između pritiska glavne linije i minimalnog pilotskog pritiska potrebnog za pouzdan rad ventila i brze brzine prebacivanja.

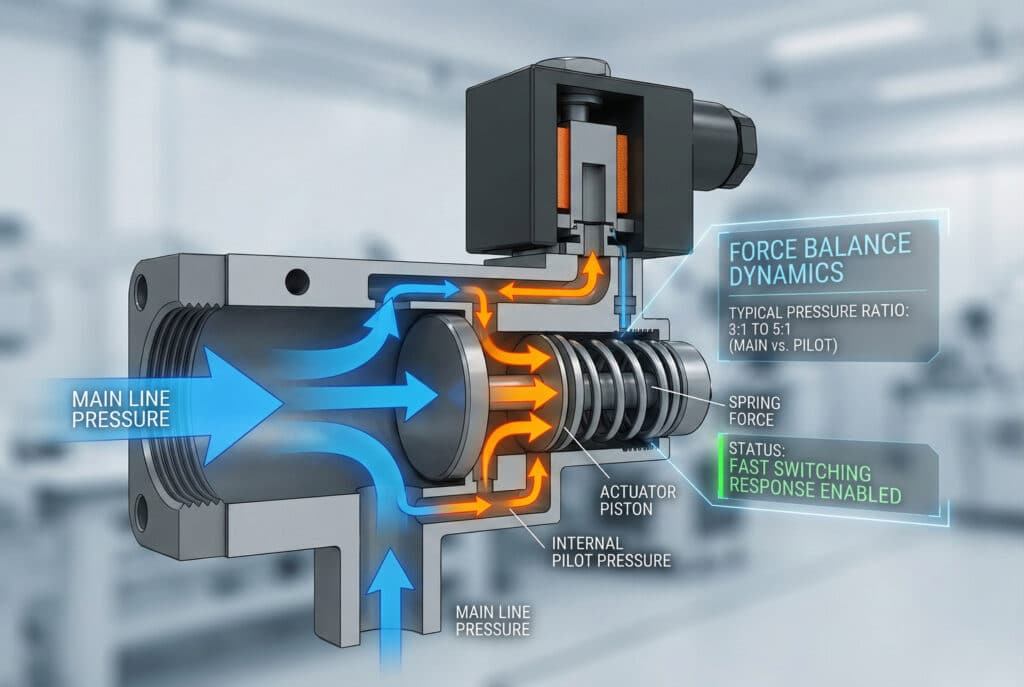

Tehnički poprečni presjek pneumatskog solenoidnog ventila koji ilustrira dinamiku ravnoteže sila. Plavi strelicama prikazuju tlak glavne linije, dok narančaste strelicama ističu tlak unutarnjeg pilota koji djeluje na klip aktuatora kako bi nadvladao silu opruge. Digitalni prikaz potvrđuje tipični omjer tlaka od 3:1 do 5:1 i status brzog odziva prebacivanja. — Dinamika unutrašnjeg pilot-pritiska i balansa sila u pneumatskim ventilima

Pilot generacija pritiska

Većina pneumatskih ventila koristi unutrašnji pilot-pritisak dobiven iz glavne dovodne linije putem redukcije pritiska ili direktnog priključka, stvarajući kontrolnu silu potrebnu za pokretanje mehanizama ventila.

Dinamika ravnoteže sila

Pritisak pilota mora nadvladati sile opruge, trenje i sile protoka koje djeluju na klizač ventila ili zatvarač, pri čemu nedovoljan pritisak uzrokuje sporu radnju ili nepotpuno prebacivanje.

Zahtjevi za diferencijalni pritisak

Efikasno djelovanje ventila zahtijeva adekvatno diferencijalni pritisak² između pilot i ispušne strane, obično minimalno 10-15 PSI za pouzdano prebacivanje bez obzira na varijacije pritiska u glavnoj liniji.

Tip ventila	Minimalni pilotski pritisak	Tipično vrijeme odgovora	Glavni raspon pritiska	Primjene
3/2 solenoid	15 PSI	25-40ms	20-150 PSI	Osnovna kontrola
5/2 Pilot	20 PSI	15-30ms	30-200 PSI	Cilindri bez cijevi
Proporcionalan³	25 PSI	10-20ms	40-250 PSI	Precizna kontrola
Visokobrzinski	30 PSI	5-15 ms	50-300 PSI	Kritični trenutak

Postrojenje Roberta je imalo vrijeme odziva od 80 ms umjesto očekivanih 30 ms jer je njihov pilotski pritisak jedva zadovoljavao minimalne zahtjeve. Nadogradili smo na naše Bepto visokoprotočne pilot ventile i smanjili vrijeme odziva na 18 ms! ⚡

Unutrašnji naspram vanjskih pilot sistema

Unutrašnji pilot sistemi dobijaju kontrolni pritisak iz glavnog napajanja, dok vanjski pilot sistemi koriste odvojene izvore pritiska, od kojih svaki nudi različite prednosti za specifične primjene.

Kako omjer pritiska pilota utiče na vrijeme odziva ventila?

Odnos između pritiska u pilot-liniji i pritiska u glavnoj liniji značajno utječe na brzinu i pouzdanost preklapanja ventila.

Optimalni omjeri pilot-pritiska od 4:1 do 6:1 (pilot-pritisak prema glavnom pritisku) omogućavaju najbrže brzine aktivacije, pri čemu omjeri ispod 3:1 uzrokuju vrijeme odziva 50–100 puta sporije, dok omjeri iznad 8:1 troše energiju bez značajnih poboljšanja performansi u većini pneumatskih primjena.

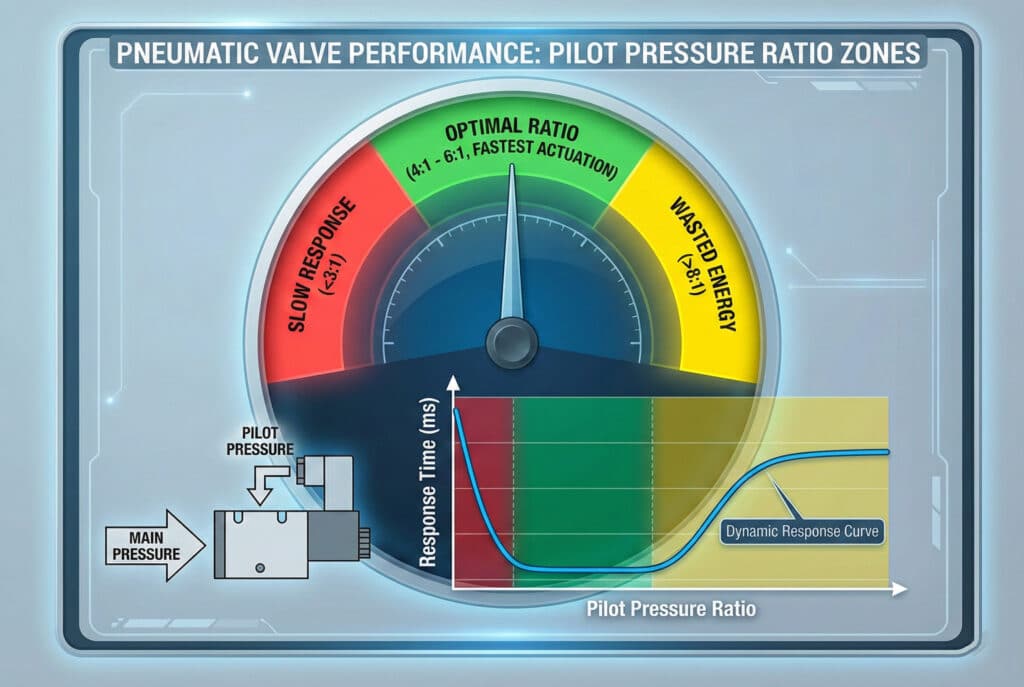

Tehnička infografika koja ilustrira performanse pneumatskog ventila na osnovu omjera pilot-pritiska. Centralni mjerač prikazuje tri obojene zone: crvenu zonu "SPORO ODGOVARANJE (8:1)", s kazaljkom usmjerenom prema zelenoj zoni. Ispod mjerača, grafikon pod nazivom "Dinamička kriva odziva" prikazuje "Vrijeme odziva (ms)" u odnosu na "Omjer pilot pritiska", pokazujući da se vrijeme odziva smanjuje, a zatim stabilizira kako omjer raste, pri čemu se optimalni učinak nalazi u zelenom dijelu. Slijeva je dijagram pneumatskog ventila s ulazima "GLAVNI PRITISAK" i "PILOT PRITISAK". — Kritična uloga omjera pritiska pilota

Optimizacija odnosa pritiska

Viši omjeri pilotskog pritiska pružaju veću silu aktivacije, ali izvan optimalnih raspona dolazi do opadajućih prinosa, pri čemu prekomjeran pritisak uzrokuje nepotrebnu potrošnju energije i habanje komponenti.

Karakteristike dinamičkog odziva

Vrijeme odziva ventila eksponencijalno se smanjuje s povećanjem omjera pritiska pilota do optimalne tačke, a zatim se stabilizira jer drugi faktori postaju ograničavajući.

Varijacije sistemske tlaka

Održavanje dosljednih omjera pilot-pritiska pri različitim pritiscima glavne linije osigurava predvidljivu performansu ventila tokom cijelog radnog opsega.

Glavni pritisak	Pilotski pritisak	Omjer	Vrijeme odgovora	Energetska efikasnost	Ocjena učinka
60 PSI	15 PSI	4:1	35ms	Dobro	Optimalno
60 PSI	12 PSI	5:1	45ms	Odlično	Prihvatljivo
60 PSI	10 PSI	6:1	65ms	Odlično	Jadni
60 PSI	20 PSI	3:1	25ms	Pošteno	Optimalno

Interakcije temperature i pritiska

Učinkovitost pilotnog pritiska varira s promjenama temperature, što zahtijeva kompenzaciju u kritičnim primjenama kako bi se održale dosljedne brzine aktivacije.

Koji faktori ograničavaju optimalne performanse pilotnog pritiska?

Nekoliko faktora sistema može spriječiti da pilotni pritisak ostvari maksimalni potencijal brzine aktivacije ventila.

Ključni ograničavajući faktori uključuju protočni kapacitet pilot ventila, unutrašnja padanja pritiska, ograničenja na ispustu i karakteristike dizajna ventila, pri čemu Cv vrijednosti pilot ventila ispod 0,1 stvaraju uska grla koja povećavaju vrijeme odziva za 100–200% bez obzira na raspoložive nivoe pilot pritiska.

Pneumatski smjernokontrolni ventili serije 100 (solenoidni 3V4V i zrakom aktivirani 3A4A) — Pneumatski smjernokontrolni ventili serije 100 (solenoid 3V/4V i zračno aktivirani 3A/4A)

Ograničenja protočnog kapaciteta

Protok pilot ventila određuje koliko brzo se pritisak može povećati u komorama aktuatora, kod nedovoljno velikog pilot ventili⁴ nastaje kašnjenje u odgovoru čak i pri adekvatnom pritisku.

Pad unutrašnjeg pritiska

Gubici pritiska kroz unutrašnje prolaze, priključke i ograničenja smanjuju efektivan pilotski pritisak na aktuatoru, što zahtijeva veće pritiske dovoda za kompenzaciju.

Ograničenja izduvnog puta

Začepljene ili ograničene izduvne putanje sprječavaju brzo oslobađanje pritiska tokom prebacivanja ventila, značajno povećavajući vrijeme odziva bez obzira na nivo pritiska pilota.

Nedavno sam radio sa Sandrom, koja upravlja pogonom za pakovanje u Wisconsinu. Njeni cilindri bez osovine imali su nepravilno vrijeme rada zbog začepljenih pilotnih izduvnih kanala. Zamijenili smo njene standardne ventile našim Bepto dizajnima visokog protoka, poboljšavajući dosljednost za 40%.

Ograničenja dizajna ventila

Različiti dizajni ventila imaju urođena ograničenja u odzivu, koja su posljedica veličine aktuatora, karakteristika opruge i unutrašnje geometrije, a koja sam pilotski pritisak ne može prevazići.

Ograničavajući faktor	Uticaj na odgovor	Dodatno kašnjenje	Pristup rješenju
Nizak protok pilota	Visoko	+50-100ms	Nadogradnja pilot ventila
Padovi pritiska	Srednje	+20-40ms	Optimizirajte odlomke
Ograničenje izduvnog sistema	Visoko	+30-80ms	Poboljšajte dizajn izduvnog sistema
Dizajn ventila	Varijabla	+10-50ms	Odaberite odgovarajući ventil

Kako možete optimizirati pilotski pritisak za brže aktiviranje ventila?

Implementacija najboljih praksi za optimizaciju pritiska pilota može značajno poboljšati performanse i pouzdanost pneumatskog sistema.

Optimizirajte pilotski pritisak održavanjem omjera pritiska od 4:1 do 5:1, koristeći pilot ventile visokog protoka s Cv ocjene⁵ iznad 0,15, osiguravajući neometane puteve ispuha i odabir ventila dizajniranih za vaše specifične zahtjeve brzine, čime se obično postiže 30-50 puta brže vrijeme odziva u odnosu na standardne konfiguracije.

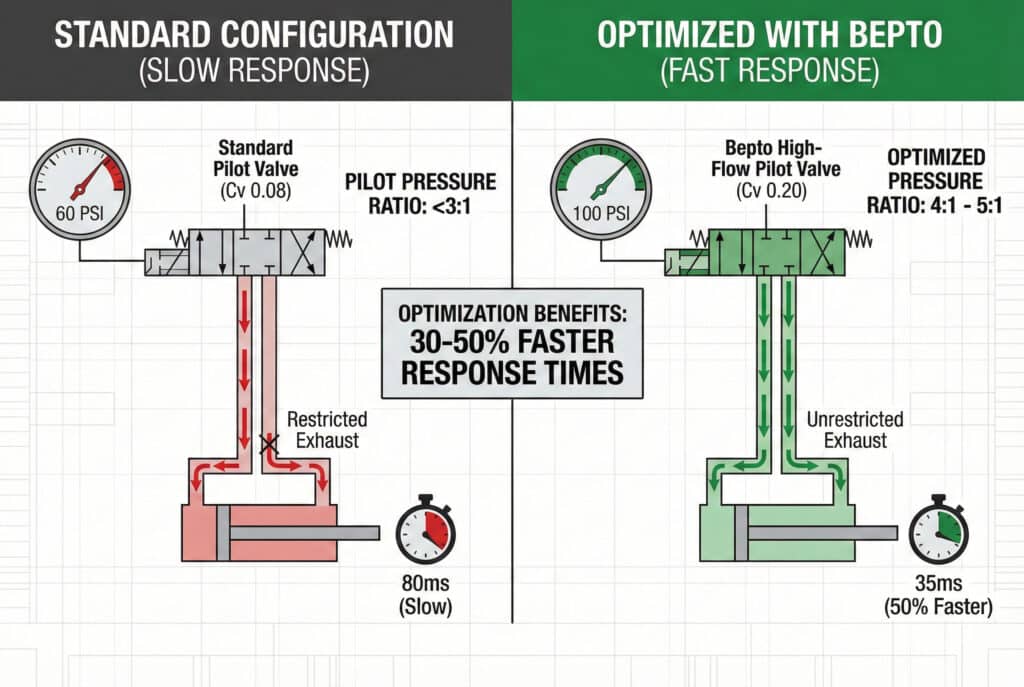

Tehnička infografika s podijeljenim panelima koja kontrastira standardnu pneumatsku konfiguraciju s optimiziranom koristeći Bepto komponente. Lijevi panel, "STANDARDNA KONFIGURACIJA (SPORO ODGOVARANJE)," prikazuje izvor tlaka od 60 PSI, standardni pilot ventil s Cv 0,08 i omjerom pilot tlaka <3:1, te ograničeno odzračivanje što dovodi do vremena odziva od 80 ms. Desni panel, "OPTIMIZIRANO S BEPTO (BRZ ODGOVOR)," prikazuje izvor od 100 PSI, Bepto pilot ventil visokog protoka s Cv 0,20 i optimiziranim omjerom tlaka od 4:1 do 5:1 i neograničenim ispustom, što rezultira vremenom odziva od 35 ms (50% brže). Centralni okvir ističe "PREDNOSTI OPTIMIZACIJE: 30-50% BRŽE VRIJEME ODGOVORA." — Usporedba standardnih i Bepto visokoprotočnih konfiguracija za brži odgovor

Optimizacija dizajna sistema

Pravilno projektovanje sistema uzima u obzir zahtjeve za pritisak pilota od početne faze planiranja, osiguravajući adekvatno stvaranje i distribuciju pritiska kroz pneumatski krug.

Kriteriji za odabir komponenti

Odabir ventila s odgovarajućim karakteristikama pilot-pritiska, protočnim kapacitetima i specifikacijama odziva osigurava optimalne performanse za specifične primjene.

Održavanje i nadzor

Redovno praćenje nivoa pritiska pilota i performansi sistema pomaže u otkrivanju degradacije prije nego što utiče na proizvodnju, a naše zamjenske komponente Bepto nude vrhunsku pouzdanost.

Validacija performansi

Testiranje i validacija rezultata pilot-optimizacije pritiska osiguravaju da poboljšanja zadovoljavaju zahtjeve primjene i opravdavaju troškove implementacije.

U kompaniji Bepto pomogli smo bezbrojnim kupcima da postignu izvanredna poboljšanja u vremenima odziva ventila putem pravilne optimizacije pilot-pritiska, često nadmašujući njihova očekivanja u pogledu performansi, uz istovremeno smanjenje ukupnih troškova vlasništva.

Optimizacija unutrašnjeg pritiska pilota pretvara spore pneumatske sisteme u responzivna, efikasna automatizacijska rješenja koja povećavaju produktivnost i pouzdanost.

Često postavljana pitanja o optimizaciji pilotske kompresije

P: Koji je idealan omjer pritiska u pilotu za većinu industrijskih primjena?

Omjer od 4:1 do 5:1 između pritiska glavne linije i pilot pritiska pruža optimalan balans brzine, pouzdanosti i energetske efikasnosti za većinu primjena pneumatskih ventila.

P: Može li previše pritiska pilota oštetiti pneumatske ventile?

Prekomjeran pritisak pilota rijetko oštećuje ventile, ali troši energiju i može uzrokovati jače udare pri prebacivanju; pridržavanje specifikacija proizvođača osigurava optimalne performanse i dug vijek trajanja.

P: Kako da znam da li je moj pilot pritisak nedovoljan?

Znakovi uključuju sporo reagovanje ventila, nedosljedno prebacivanje, nepotpuno pomicanje ventila ili neuspjeh prebacivanja pri nižim pritiscima u glavnoj cijevi tokom normalnog rada.

P: Trebam li koristiti vanjski pilotski pritisak za bolje performanse?

Vanjski pilot sistemi nude veću kontrolu, ali povećavaju složenost; unutrašnji pilot sistemi dobro funkcioniraju za većinu primjena kada su pravilno dizajnirani i održavani.

P: Koliko često treba servisirati sisteme pilot-pritiska?

Redovna inspekcija svakih šest mjeseci uz godišnji detaljni servis osigurava optimalne performanse, iako naši Bepto komponente obično zahtijevaju rjeđe održavanje nego OEM alternative.

Visualizirajte unutrašnji mehanizam klipa koji mijenja položaj kako bi usmjerio protok zraka unutar ventila. ↩
Razumjeti fiziku delta P i kako razlike u pritisku stvaraju silu potrebnu za kretanje. ↩
Saznajte o ventilima koji nude kontrolu promjenjivog protoka umjesto jednostavnog uključivanja/isključivanja. ↩
Pregledajte dvofazni proces aktivacije u kojem mali pilot signal upravlja većim glavnim ventilom. ↩
Pristupite standardnoj inženjerskoj definiciji Cv-a, koja određuje sposobnost ventila da propušta protok fluida. ↩
