Vaš pneumatski sistem negdje gubi pritisak, i uprkos provjeri pojedinačnih ventila, problem se nastavlja na više krugova. Skriveni krivac je često pad pritiska u zajedničkim kanalima razvodnika ventila – onim zajedničkim dovodnim i odvodnim kanalima za koje svi pretpostavljaju da su adekvatni, ali ih rijetko pravilno proračunavaju.
Pad pritiska u zajedničkim kanalima ventilskog razvodnika javlja se kada brzina protoka premaši projektna ograničenja, što obično uzrokuje gubitak od 5–15 PSI u razvodnicima nedovoljne veličine, pri čemu odgovarajuće dimenzioniranje zahtijeva poprečne presjeke kanala 2–3 puta veće od pojedinačnih ulaza ventila kako bi se održao sistemski pritisak i performanse.
Prošlog mjeseca sam pomogao Michaelu, procesnom inženjeru u pogonu za pakovanje hrane u Ohaju, koji je imao neujednačene performanse cilindara bez klipa u svom 12-stanicičnom razvodnom sistemu zbog prekomjernog pada pritiska u zajedničkoj dovodnoj šini.
Sadržaj
- Šta uzrokuje pad pritiska u zajedničkim kanalima kolektora?
- Kako izračunati pad pritiska u pneumatskim razvodnicima?
- Koji dizajnerski faktori najviše utiču na gubitak pritiska u razvodniku?
- Kako možete minimizirati pad pritiska u sistemima sa ventilskim pločama?
Šta uzrokuje pad pritiska u zajedničkim kanalima kolektora?
Razumijevanje osnovnih uzroka pada pritiska u raznim kanalima pomaže inženjerima da dizajniraju efikasnije pneumatske sisteme.
Pad pritiska u višestrukim kanalima nastaje uslijed gubitaka trenja, turbulencija1 na spojevima, efekti ubrzanja protoka i neadekvatna veličina prolaza, pri čemu trenje čini 60-70% ukupnih gubitaka, dok turbulencija na spojevima i nepravilnosti u raspodjeli protoka doprinose preostalih 30-40% u tipičnim primjenama ventilskih razvodnika.
Osnove gubitka trenja
Gubici trenja nastaju dok zrak prolazi kroz razvodne kanale, pri čemu su gubici proporcionalni kvadratu brzine protoka i dužini kanala, što čini pravilno dimenzioniranje ključnim za performanse.
Učinci spojeva i grana
Svaka ventilska veza stvara poremećaje protoka i gubitke tlaka, pri čemu T-spojevi i oštri kutovi stvaraju značajnu turbulenciju i rasipanje energije.
Ograničenja brzine protoka
Održavanje brzina protoka ispod 30 ft/sec u uobičajenim prolazima sprječava prekomjerni pad pritiska, dok veće brzine uzrokuju eksponencijalno povećanje gubitaka.
Kumulativni efekti gubitaka
Padovi pritiska se nakupljaju duž cijele dužine razvodnika, pri čemu ventili na kraju dugih razvodnika iskuse znatno niže pritiske napajanja nego oni blizu ulaza.
| Dužina višestrukog | Broj ventila | Tipični pad pritiska | Brzina protoka | Uticaj na performanse |
|---|---|---|---|---|
| 6 inča | 3-4 ventila | 1-2 PSI | 20 ft/sec | Minimalno |
| 12 inča | 6-8 ventila | 3-5 PSI | 25 ft/sec | Primjetno |
| 18 inča | 10-12 ventila | 6-10 PSI | 35 ft/sec | Značajan |
| 24 inča | 14-16 ventila | 10-15 PSI | 45 ft/sec | Teško |
Michaelov 18-inčni kolektor je imao pad pritiska od 12 PSI jer je zajednički prolaz bio premali za njegovu primjenu. Zamijenili smo ga našim Bepto kolektorom velikog promjera, smanjivši pad pritiska na samo 3 PSI! ⚡
Učinci temperature i gustoće
Temperatura zraka utječe na gustoću i viskoznost, utječući na proračune pada tlaka, pri čemu vrući zrak stvara manji pad tlaka, ali smanjene stope masenog protoka.

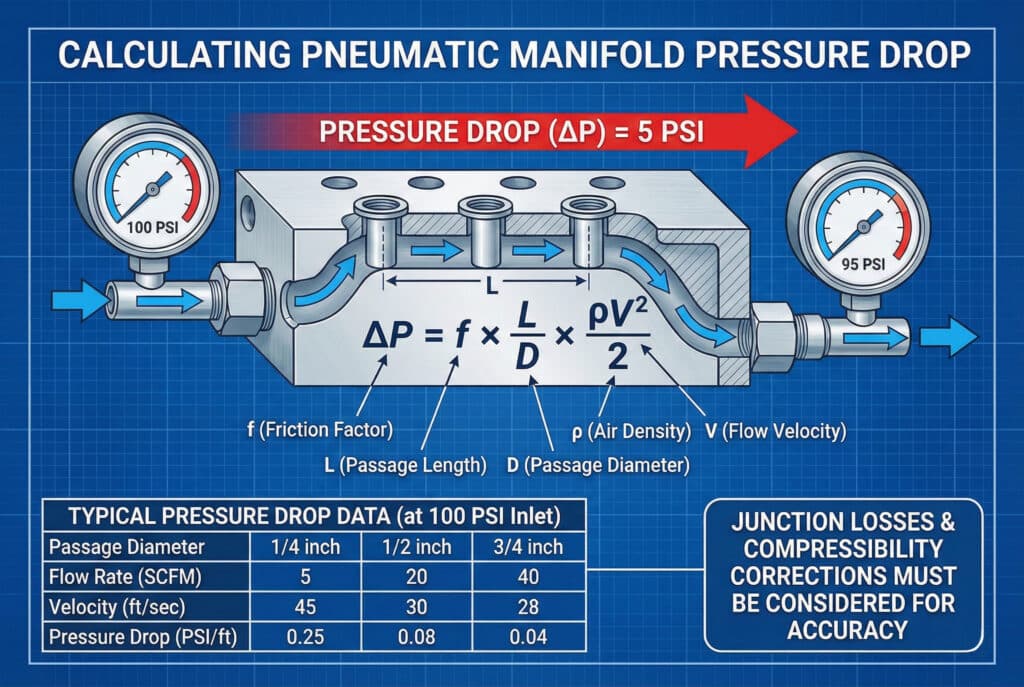

Kako izračunati pad pritiska u pneumatskim razvodnicima?
Precizni proračuni pada pritiska omogućavaju pravilno dimenzioniranje kolektora i optimizaciju sistema za pouzdane pneumatske performanse.
Izračunajte pad pritiska u kanalu koristeći Darcy-Weisbachova jednačina2 modificirano za kompresibilni protok, uzimajući u obzir faktor trenja, dužinu prolaza, promjer, gustoću zraka i brzinu protoka, pri čemu tipične kalkulacije pokazuju pad od 1 PSI na svakih 10 stopa prolaza promjera 1/2 inča na 20°F SCFM3 brzina protoka.
Osnovne jednačine pada pritiska
Osnovna jednačina povezuje pad pritiska s protokom, geometrijom prolaza i svojstvima fluida, uz potrebne modifikacije za protok kompresibilnog zraka.
Određivanje brzine protoka
Ukupni protok kroz zajedničke prolaze jednak je zbiru svih aktivnih protoka ventila, što zahtijeva analizu istovremenih obrazaca rada i ciklusa opterećenja.
Proračuni faktora trenja
Faktori trenja ovise o Reynoldsov broj4 i hrapavost prolaza, s tipičnim vrijednostima u rasponu od 0,02 do 0,04 za obrađene aluminijske kolektore.
Korekcije kompresibilnosti
Učinci kompresibilnosti zraka postaju značajni pri većim odnosima pritisaka, što zahtijeva korekcijske faktore za precizna predviđanja pada pritiska.
| Prečnik prolaza | Brzina protoka (SCFM) | Brzina (stope/sekunda) | Pad pritiska (PSI/ft) | Preporučena upotreba |
|---|---|---|---|---|
| 1/4 inča | 5 | 45 | 0.25 | Mali kolektori |
| 3/8 inča | 10 | 35 | 0.12 | Srednji kolektori |
| 1/2 inča | 20 | 30 | 0.08 | Veliki kolektori |
| 3/4 inča | 40 | 28 | 0.04 | Sistemi visokog protoka |
Proračuni gubitaka na spojevima
Svaka ventilska veza dodaje ekvivalentnu dužinu sistemu, obično 5–10 prečnika cijevi po spoju, što značajno utiče na ukupni pad pritiska.
Koji dizajnerski faktori najviše utiču na gubitak pritiska u razvodniku?
Identifikacija kritičnih parametara dizajna pomaže u određivanju prioriteta pri optimizaciji razgranate cijevovode radi maksimalnog smanjenja pada pritiska.
Poprečni presjek prolaza ima najveći utjecaj na pad pritiska, pri čemu udvostručenje promjera smanjuje gubitke za 90%, dok dužina prolaza, hrapavost površine i dizajn spojeva doprinose sekundarnim efektima koji mogu povećati ukupan pad pritiska u sustavu za 20–40%.
Učinci poprečnog presjeka
Pad pritiska varira obrnuto s četvrtom snagom promjera, što čini dimenzioniranje prolaza najkritičnijim parametrom dizajna za performanse razvodnika.
Optimizacija dužine prolaza
Smanjenje dužine kanala smanjuje ukupan pad pritiska, ali praktični razlozi često zahtijevaju kompromise između kompaktnosti i performansi.
Uticaj završne obrade na površinu
Glatke unutrašnje površine smanjuju gubitke trenja, a brušeni ili polirani kanali omogućavaju pad pritiska 10–15 % niži nego kod standardno obrađenih površina.
Optimizacija dizajna raskrsnica
Optimizirani spojevi s postepenim prijelazima smanjuju gubitke uslijed turbulencija u usporedbi s T-spojevima oštrih rubova i naglim promjenama smjera.
Nedavno sam pomogao Patriciji, koja vodi kompaniju za izradu prilagođene opreme u Teksasu. Njen kompaktni dizajn kolektora izazivao je prekomjerno padanje pritiska zbog oštrih unutrašnjih kutova. Redizajnirali smo ga primjenom naše Bepto aerodinamične tehnologije kolektora, poboljšavši protok za 25%.
Učinci raspodjele protoka
Neravnomjerna raspodjela protoka uzrokuje da neki prolazi rade pri većim brzinama, povećavajući ukupni pad pritiska u sistemu i stvarajući varijacije u performansama.
| Faktor dizajna | Nivo utjecaja | Tipično poboljšanje | Trošak implementacije | Vremenski okvir ROI-ja |
|---|---|---|---|---|
| Povećanje prečnika | Veoma visoko | 50-90% redukcija | Srednje | 6 mjeseci |
| Skracivanje | Srednje | 20-40% redukcija | Nisko | tri mjeseca |
| Završna obrada površine | Nisko | 10-15% redukcija | Visoko | 12 mjeseci |
| Dizajn raskrsnice | Srednje | 15-30% redukcija | Srednje | 8 mjeseci |
Kako možete minimizirati pad pritiska u sistemima sa ventilskim pločama?
Implementacija provjerenih strategija za dizajn i odabir raznih cijevi značajno smanjuje pad pritiska i poboljšava performanse sistema.
Minimizirajte pad pritiska u razvodniku korištenjem prevelikih zajedničkih prolaza (2–3 puta veći promjer od otvora ventila), primjenom postepenih prijelaza protoka, odabirom materijala i završnih obrada s niskim trenjem, optimizacijom rasporeda razvodnika za najkraće putanje protoka te odabirom razvodnika visokih performansi poput naših Bepto dizajna koji smanjuju pad pritiska za 40–60 % u usporedbi sa standardnim alternativama.
Smjernice za optimalno određivanje veličine
Slijedite pravilo 2-3x za dimenzioniranje uobičajenih prolaza u odnosu na pojedinačne ventilske priključke, osiguravajući adekvatan protok čak i tokom perioda vršne potražnje.
Strategije optimizacije rasporeda
Dizajnirajte rasporede kolektora kako biste minimizirali ukupnu dužinu prolaza, a istovremeno osigurali pristupačnost za servisne radove i zamjenu ventila.
Odabir materijala i proizvodnje
Odaberite materijale i proizvodne procese koji osiguravaju glatke unutrašnje površine i preciznu kontrolu dimenzija za optimalne karakteristike protoka.
Metode validacije performansi
Testirajte i validirajte performanse pada pritiska pomoću protokomjera i manometara kako biste osigurali da se projektni proračuni podudaraju s performansama u stvarnom svijetu.
U kompaniji Bepto razvili smo napredne dizajne razvodnika koji dosljedno nadmašuju OEM alternative, pomažući kupcima da postignu bolje performanse pneumatskih sistema uz smanjenje troškova energije i zahtjeva za održavanjem.
Pravilno projektovanje kolektora pretvara pad pritiska iz ograničenja sistema u konkurentsku prednost kroz poboljšanu efikasnost i pouzdanost.
Često postavljana pitanja o padu pritiska u razvodniku
P: Koji je prihvatljiv pad pritiska za pneumatske razvodnike?
Općenito, ukupni pad pritiska u razvodnoj mreži ne bi trebao prelaziti 51 TP3T pritiska napajanja, odnosno oko 3–5 PSI za tipične sisteme od 80–100 PSI, kako bi se održao adekvatan nizvodni pritisak.
P: Kako pad pritiska u usisnoj grani utječe na rad cilindara bez šipke?
Prekomjerni pad pritiska smanjuje raspoloživu silu i brzinu u cilindarima bez klipa, uzrokujući sporije vrijeme ciklusa, smanjeni kapacitet opterećenja i neujednačenu preciznost pozicioniranja kod više cilindara.
P: Mogu li retroaktivno prilagoditi postojeće kolektore kako bih smanjio pad pritiska?
Retrofitting je često nepraktičan zbog ograničenja u obradi; zamjena odgovarajućim kolektorima, poput naših Bepto alternativa, obično pruža bolju vrijednost i performanse.
P: Kako da izmjerim stvarni pad pritiska u mom kolektorskom sistemu?
Ugradite manometre na ulazu kolektora i na najudaljenijem izlazu ventila, izmjerite razliku u tlaku tokom normalnog rada kako biste odredili stvarni pad tlaka u sistemu.
P: Kakav je odnos između pada pritiska u usisnoj grani i troškova energije?
Svaki 1 PSI nepotrebnog pada pritiska povećava potrošnju energije kompresora za otprilike 0,51 TP3T, što optimizaciju razvodnika čini značajnom prilikom za uštedu energije.
-
