Uvod
Rudarska okruženja uništavaju standardne klipne štapine u mjesecima, a ne godinama. Abrasivna prašina, čestice stijena i mineralni kontaminanti djeluju poput brusnog papira pri svakom hodu, ostavljajući ogrebotine kromiranje1 i uzrokujući katastrofalne kvarove brtvi. Kada vaša oprema radi u ovako surovim uvjetima, konvencionalne površinske obrade jednostavno nisu dovoljne.
Keramički premazi za klipne šipke omogućavaju tvrdoću od 1.200–2.200 HV (u usporedbi s 850–1.000 HV za tvrdi krom), stvarajući ultratvrdu, otpornu na habanje barijeru koja produžuje vijek trajanja šipke za 300–500 puta u abrazivnim rudarskim primjenama. Ovi premazi—uključujući karbid kroma, karbid volframa i oksid aluminija—nanose se putem termalno prskanje2 ili PVD3 Proizvodi debljine od 25 do 150 mikrona, nudeći vrhunsku otpornost na čestice uz održavanje glatke površinske obrade potrebne za učinkovito brtvljenje u pneumatskim cilindarima.
Prošlog tromjesečja radio sam sa Stevenom, inženjerom za održavanje u rudniku bakra u Arizoni. Njegova fabrika je svakih 4–6 mjeseci mijenjala hromirane klipove cilindara zbog abrazivnog praha rude bakra. Svaka zamjena značila je 8–12 sati zastoja na kritičnim sistemima za pozicioniranje transportnih traka, što je koštalo $15.000–20.000 po incidentu. Mi smo isporučili Bepto cilindrične cilindar bez klipa s keramičkim premazima od karbida volframa na vodilicama. Nakon 18 mjeseci neprekidnog rada u istim surovim uslovima, njegove vodilice pokazuju minimalno habanje – produžili smo mu ciklus zamjene sa 6 mjeseci na procijenjenih 3+ godine, ostvarivši uštedu od preko $120.000.
Sadržaj
- Šta keramičke prevlake čini superiornim za primjenu u rudarstvu?
- Koje vrste keramičkih premaza najbolje djeluju na klipnjače?
- Kako se keramički obložene šipke uspoređuju s kromiranim po ukupnoj cijeni?
- Koji su ključni faktori koje treba uzeti u obzir pri instalaciji i održavanju?
Šta keramičke prevlake čini superiornim za primjenu u rudarstvu?
Rudarska okruženja su krajnji test izdržljivosti materijala. ⛏️

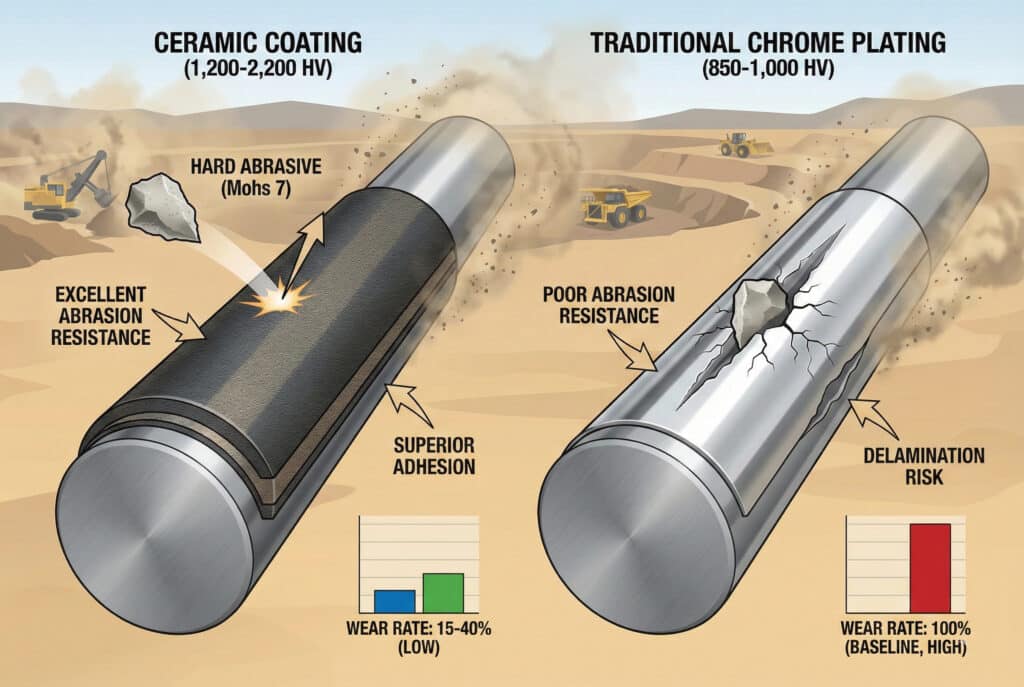

Keramički premazi nadmašuju tradicionalno kromiranje u rudarskim primjenama jer njihova kristalna struktura pruža 2-3 puta veću tvrdoću (1.200-2.200 HV naspram 850-1.000 HV), superiornu otpornost na abraziju od mineralnih čestica i bolju čvrstoću prianjanja koja sprječava delaminaciju premaza pod udarnim opterećenjima. Gusta keramička matrica otporna je na zabadanje čestica i stvara samopodmazujuću površinu koja smanjuje trenje za 30-40%, produžavajući vijek trajanja i klipa i brtve, uz održavanje dimenzionalne stabilnosti na temperaturama od -40°C do +500°C.
Prednost otpornosti na abraziju
Rudarske operacije izlažu cilindarske šipke nekim od najabrazivnijih materijala na Zemlji:
| Abrasivni materijal | Mohsova tvrdoća | Stopa habanja kromiranog sloja | Stopa habanja keramičkog premaza |
|---|---|---|---|
| Prašina silicija (pijesak) | 7 | 100% (osnovna linija) | 15-25% |
| Ruda željeza | 5-6 | 100% | 20-30% |
| Ruda bakra | 3-4 | 100% | 25-35% |
| Ugljena prašina | 2-3 | 100% | 30-40% |
| Kamenac | 3-4 | 100% | 25-35% |
Prednost u tvrdoći je dramatična. Kromirani sloj tvrdoće 850–1.000 HV je tvrđi od čelika, ali mekši od većine mineralnih čestica. Keramički premazi tvrdoće 1.200–2.200 HV nadmašuju tvrdoću većine abrazivnih nečistoća, sprječavajući prodiranje čestica.
Otpornost na udar i šok
Rudarska oprema je izložena stalnim vibracijama, udarnim opterećenjima i udarcima. Tradicionalno hromiranje može se napuknuti ili odlomiti pod ovim uvjetima, stvarajući početne tačke za ubrzano trošenje. Keramički premazi, kada se pravilno nanesu uz odgovarajuće slojeve za vezu, učinkovitije raspoređuju energiju udara.
Termalno prskani keramički premazi Stvoriti mehaničku vezu kroz hrapavljenje površine i međusobno ispreplitanje čestica, pružajući izvrsnu adheziju čak i pri udarnim opterećenjima. Slojevita struktura premaza upija energiju udara bez katastrofalne delaminacije.
Temperaturna stabilnost
Podzemne rudarske operacije mogu iskusiti ekstremne temperaturne varijacije — od površinskih uvjeta s mrazom do 40–50 °C pod zemljom. Površinska eksploatacija u pustinjskim regijama bilježi dnevne temperature iznad 50 °C. Keramički premazi zadržavaju svoja svojstva u cijelom tom rasponu, dok kromirani premazi mogu razviti pukotine od toplotnog naprezanja uslijed ponovljenih ciklusa.
Koje vrste keramičkih premaza najbolje djeluju na klipnjače?
Nisu svi keramički premazi jednaki za pneumatske primjene.

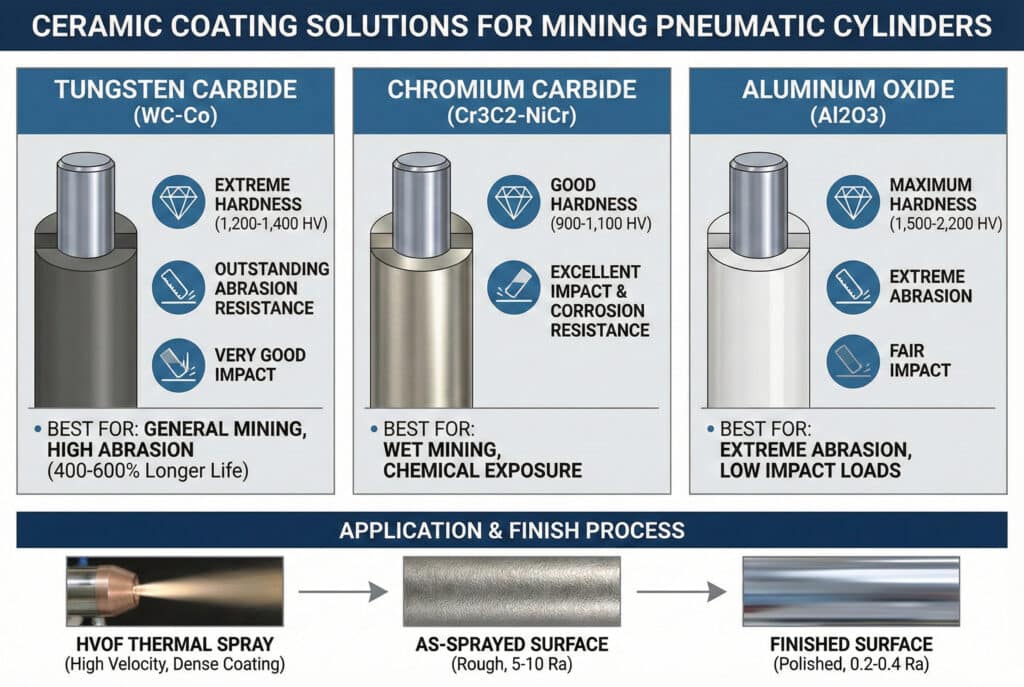

Premazi od volframovog karbida (WC-Co) nude najbolji omjer izuzetne tvrdoće (1.200-1.400 HV), čvrstoće i završne obrade površine za cilindre za rudarenje, pružajući 400-600% duži vijek trajanja od hroma u okruženjima bogatim silicijem. Karbid kroma (Cr3C2-NiCr) pruža izvrsnu otpornost na koroziju uz dobru tvrdoću (900-1.100 HV), idealan za mokre rudarske operacije. Oksid aluminija (Al2O3) pruža maksimalnu tvrdoću (1.500-2.200 HV), ali zahtijeva pažljivu primjenu kako bi se izbjegla krhkost, što ga čini pogodnim za ekstremnu abraziju uz minimalna udarna opterećenja.
Usporedba premaza za rudarstvo
| Tip premaza | Tvrdoća (HV) | Otpornost na habanje | Otpornost na udar | Otpornost na koroziju | Najbolja rudarska aplikacija |
|---|---|---|---|---|---|
| Tvrdi hrom (osnovna linija) | 850-1,000 | Pošteno | Dobro | Odlično | Čisto, samo u zatvorenom prostoru |
| Karbid volframa (WC-Co) | 1,200-1,400 | Izvanredno | Veoma dobro | Dobro | Opći rudarski radovi, visoka abrazija |
| Kromov karbid (Cr3C2) | 900-1,100 | Odlično | Odlično | Izvanredno | Vlažno rudarenje, izloženost hemikalijama |
| Aluminij-oksid (Al2O3) | 1,500-2,200 | Ekstremni | Pošteno | Odlično | Ekstremno habanje, slab udar |
| Nitrid titana (TiN) | 2,000-2,400 | Veoma dobro | Pošteno | Dobro | Precizne primjene, niža opterećenja |
Proces prijave je važan
Termalno prskanje gorivom visokobrzinskog kisika (HVOF): Zlatni standard za premaze od karbida volframa i karbida hroma. HVOF proizvodi izuzetno guste, dobro vezane premaze s minimalnom poroznošću. Brzine čestica premašuju 600 m/s, stvarajući vrhunsku adheziju i gustoću premaza.
Plasma raspršivanjeKoristi se za premaze od aluminij-oksida i nekih karbidnih premaza. Jeftinije je od HVOF-a, ali nešto poroznije. Ipak pruža izvrsne performanse u većini rudarskih primjena.
PVD (Fizičko taloženje iz pare)Stvara izuzetno tanke (2–5 mikrona), ultra-tvrde prevlake poput titanijevog nitrida. Ograničeno na primjene s manjom abrazijom zbog tanke debljine prevlake, ali pruža izvanrednu završnu obradu površine.
U Bepto, sarađujemo sa ISO 90014 certificirane postrojenja za premazivanje specijalizirana za nanošenje karbida volframa metodom HVOF. Naši standardni cilindri bez klipa za rudarsku upotrebu imaju WC-Co premaze debljine 75–100 mikrona nanesene na podloge obrađene pjeskarenjem i oslobođene od naprezanja radi maksimalne adhezije i trajnosti.
Zahtjevi za završnu obradu
Keramički premazi naneseni prskanjem imaju hrapave površine (5–10 Ra) neprikladne za pneumatske zaptivke. Nakon nanošenja premaza neophodno je brušenje i poliranje do 0,2–0,4 Ra. Ovaj završni proces uklanja vrhove na površini, a istovremeno održava tvrdu keramičku matricu, stvarajući glatku zaptivnu površinu koja neće oštetiti zaptivke, a istovremeno zadržava otpornost na habanje.
Kako se keramički obložene šipke uspoređuju s kromiranim po ukupnoj cijeni?
Početna cijena u rudarskim primjenama govori samo dio priče.
Cilindri presvučeni keramikom u početku koštaju 80-150% više od kromiranih alternativa ($300-600 naspram $150-250 za tipične veličine cilindara u rudarstvu), ali pružaju 300-500% duži vijek trajanja u abrazivnim okruženjima, smanjujući ukupne troškove vlasništva za 40-60% tokom 5 godina kada se uzmu u obzir troškovi zamjenskih dijelova, radne snage i zastoja. Za operacije u kojima kvar cilindra uzrokuje $10.000-50.000 po incidentu u izgubljenoj proizvodnji, period povrata ulaganja (ROI) je obično 6-12 mjeseci.
Analiza troškova u stvarnom svijetu
Scenarij: Sistem za pozicioniranje transportnih traka u rudarstvu uglja
| Cjenovni faktor | Kromirano (5 godina) | Keramički premazan (5 godina) | Štednja |
|---|---|---|---|
| Početna cijena šipke | $220 | $450 | -$230 |
| Zamjene (9x vs 2x) | $1,980 | $450 | +$1,530 |
| Rad (11x @ $500) | $5,500 | $1,500 | +$4,000 |
| Vrijeme zastoja (11x @ $12,000) | $132,000 | $36,000 | +$96,000 |
| Zamjene brtvi (pojačano trošenje) | $880 | $320 | +$560 |
| Ukupni trošak za 5 godina | $140,580 | $38,720 | $101,860 |
Ova analiza se temelji na stvarnim podacima kupca iz Zapadne Virginije koji posluje u uslovima prašine uglja visokog sadržaja silicija.
Beptoova vrijednosna ponuda
Kao direktni alternativni dobavljač OEM-a, nudimo cilindrične cilindar bez klipa s keramičkim premazom po cijeni 25–35% niže od cijena vodećih brendova. Naš paket premaza od karbida volframa dodaje otprilike $180–280 na standardni cilindar, u usporedbi s $400–600 koje premium OEM brendovi naplaćuju za ekvivalentnu zaštitu.
Nedavno sam radio s Patricijom, menadžericom nabave kod proizvođača rudarske opreme u Nevadi. Ona je specificirala cilindar za opremu za ekstrakciju zlata namijenjenu radu u Peruu i Čileu — izuzetno abrazivnim, visokoplaninskim okruženjima. Njen OEM dobavljač je ponudio $2,800 po keramički premazanom cilindru bez klipa s rokom isporuke od 16 sedmica.
Pružili smo dimenzionalno kompatibilne Bepto cilindre s HVOF premazima od volframovog karbida po cijeni od $1,850 po komadu, isporučene u roku od 4 sedmice. Njena kompanija je sada standardizirala upotrebu Bepto za sve rudarske primjene, štedeći 30–35% na troškovima komponenti uz poboljšanje pouzdanosti isporuke.
Kada keramički premazi imaju smisla
Aplikacije visoke vrijednosti:
- Vrijeme neaktivnosti opreme >$5,000 po satu
- Zamjenski ciklus <12 mjeseci sa kromom
- Izloženost silicijumskom ili mineralnom prašinu
- Udaljene lokacije s teškim pristupom
Marginalne primjene:
- Oprema za mali broj ciklusa (<50.000 ciklusa godišnje)
- Čista ili umjereno prašnjava okruženja
- Jednostavan pristup za održavanje
- Projekti s ograničenim budžetom
Pomažemo kupcima da donesu informirane odluke na osnovu stvarnih radnih uslova i analize ukupnih troškova, a ne da samo prodajemo premium premaze za svaku primjenu.
Koji su ključni faktori koje treba uzeti u obzir pri instalaciji i održavanju?
Keramički premazi zahtijevaju specifično rukovanje kako bi se maksimizirale performanse.
Cijevima s keramičkim premazom potrebne su pažljive metode ugradnje, uključujući izbjegavanje udarnih oštećenja tijekom sklapanja, upotrebu odgovarajućih brtvenih materijala (poliuretana ili punjenog PTFE-a umjesto standardnog NBR-a), održavanje pravilnog podmazivanja mazivima s niskim trenjem te primjenu učinkovitih navlaka ili brisača za sprječavanje nakupljanja čestica. Redovita inspekcija trebala bi biti usmjerena na integritet premaza, a ne na dubinu habanja, jer čak i manja oštećenja premaza mogu ubrzati lokalizirano habanje. Pravilno skladištenje u zaštitnim navlakama sprječava oštećenja pri rukovanju prije ugradnje.
Najbolje prakse instalacije
Rukujte pažljivoKeramički premazi, iako izuzetno tvrdi, mogu se oguliti ili napuknuti ako ih udarite metalnim alatima. Koristite plastične ili gumirane alate tokom ugradnje. Nikada ne stezajte direktno premazane površine – koristite zaštitne navlake.
Kompatibilnost brtviStandardne NBR brtve možda neće pružiti optimalne performanse s keramičkim premazima. Preporučujemo:
- Poliuretanske brtve: Najbolja otpornost na habanje i kompatibilnost
- Napunjen PTFE-om: Izvrsno za primjene pri visokim temperaturama
- HNBR (hidrogenirani NBR): Dobra ravnoteža svojstava
Pravilno podmazivanjeIako keramički premazi smanjuju trenje, početno podmazivanje pri uhodavanju je ključno. Koristite maziva na bazi disulfida molibdena ili PTFE-a koja neće privlačiti abrazivne čestice.
Održavanje i inspekcija
Protokoli vizuelnog pregleda:
- Mjesečno: Provjerite vidljiva oštećenja premaza, čipove ili delaminaciju.
- Tromjesečno: Mjerite brzinu habanja brtve kao pokazatelj stanja štapa
- Godišnje: detaljan pregled uz uvećanje radi mikropukotina
Postupci čišćenjaKoristite mekane četke i komprimirani zrak—nikada žičane četke ili abrazivne spužve koje bi mogle oštetiti premaz. Izbjegavajte mlazove vode pod visokim pritiskom direktno na premazanu površinu.
Zaštita okoliša
Čak i šipke obložene keramikom imaju koristi od zaštite okoliša:
Štitnici za šipkeKozmetičke čizme sprječavaju kontakt čestica s površinom šipke u opsegu 80–90%, produžujući vijek trajanja čak i keramičkog premaza za 2–3 puta.
BrisačiVisokoučinkoviti poliuretanski brisači uklanjaju čestice prije nego što dođu u kontakt sa zaptivkama, štiteći i premaz i površine zaptivki.
Filtracija zraka: Pravilna filtracija komprimiranog zraka (ISO 8573-15 Klasa 6 ili viša za čestice) sprječava unutrašnju kontaminaciju koja može oštetiti zaptivke iznutra.
U Bepto-u pružamo kompletne pakete za zaštitu okoliša posebno dizajnirane za rudarske primjene, uključujući čizme za šipke za teške uslove, sklopove s dvostrukim brtvilima i montažnu opremu otpornu na udarce i vibracije.
Zaključak
Keramički premazi pretvaraju klipne štapine iz trošnih komponenti u dugoročnu imovinu u rudarskim primjenama, pružajući dramatično smanjenje učestalosti zamjene, troškova održavanja i neplaniranih zastoja zahvaljujući vrhunskoj otpornosti na habanje i izdržljivosti.
Često postavljana pitanja o keramičkim premazima za rudarske cilindre
P: Mogu li se keramički premazi nanijeti na postojeće kromirane šipke kao nadogradnja?
Da, ali krom se prvo mora potpuno ukloniti brušenjem ili hemijskim skidanjem kako bi se došlo do osnovnog čeličnog podloge. Šipka se zatim pjeskarenjem obrađuje da bi se stvorio površinski profil potreban za prianjanje keramičkog premaza, potom se premazuje i završno brusi. Ova obnova košta 60–70% cijene nove šipke s keramičkim premazom i isplativa je za šipke velikog promjera ili po narudžbi, iako za standardne promjere obično preporučujemo zamjenu.
P: Šta se dešava ako se keramički premaz ošteti ili oguli tokom rada?
Manji površinski oštećenja (<2 mm promjera) obično se ne šire ako je sloj veze netaknut – okolna keramika i dalje štiti podlogu. Međutim, oštećenje koje otkriva osnovni čelik stvara lokaliziranu tačku habanja koja se može ubrzati. Oštećene šipke treba zamijeniti pri sljedećem zakazanom održavanju umjesto da se čeka na katastrofalan kvar. Zbog toga preporučujemo tromjesečne inspekcije u zahtjevnim rudarskim okruženjima.
P: Da li keramički premazi zahtijevaju posebne postupke priljubljivanja?
Da, šipke obložene keramikom imaju koristi od perioda prilagođavanja od 50–100 ciklusa pri smanjenoj brzini (50–60 % normalne) i tlaku (70–80 % radnog tlaka) uz pravilno podmazivanje. To omogućava brtvama da se prilagode površini obloge i uspostavi početni film podmazivanja. Preskakanje perioda prilagođavanja može uzrokovati prijevremeno trošenje brtvi tokom prvih sati rada.
P: Kako se keramički premazi ponašaju u mokrim rudarskim primjenama pri izlaganju vodi?
Keramički premazi se odlikuju izvrsnim performansama u vlažnim uslovima—premazi karbida hroma i karbida volframa su izuzetno otporni na koroziju i ne pate od potkožne korozije koja može odvojiti kromirani sloj. Međutim, voda može efikasnije prenositi abrazivne čestice nego suhi prašak, pa je brtvljenje protiv utjecaja okoline (zaštitne navlake za šipke, efikasni brisači) još važnije. U vlažnim rudarskim primjenama smo zabilježili izvrsne performanse uz pravilan dizajn sistema.
P: Mogu li se šipke obložene keramikom popraviti ili ponovo obložiti nakon habanja?
Keramički premazane šipke mogu se oguliti i ponovo premazati, iako svaki ciklus uklanja 0,1-0,2 mm osnovnog materijala tokom pripreme površine. Šipke se obično mogu ponovo premazati 2-3 puta prije nego što se naruše dimenzionalne tolerancije. Ponovni premaz košta 50-60% cijene nove šipke. U Bepto-u nudimo usluge obnove šipki za primjene visoke vrijednosti ili po narudžbi, iako je zamjena često ekonomičnija za standardne dimenzije cilindara.
-
