Kompatibilnost materijala: stope bubrenja FKM u sintetičkim uljima za kompresore

Uvod

Vaše premium FKM brtve otkazuju prerano i ne možete shvatiti zašto. Brtve izgledaju natečene, mekane i gube zaptivnu snagu u roku od nekoliko mjeseci umjesto da traju godinama. Krivac nisu neispravne brtve—to je kemijska nekompatibilnost između vaših fluoroelastomer¹ zaptivke i sintetičko kompresorsko ulje koje podmazuje vaš pneumatski sistem.

Stope bubrenja FKM (fluoroelastomera) u sintetičkim uljima za kompresore drastično variraju ovisno o hemiji ulja, pri čemu polialfaolefin (PAO)² ulja koja uzrokuju oticanje od 2-8% (prihvatljivo), polialkilenglikolna (PAG) ulja koja uzrokuju oticanje od 8-15% (marginalno) i određena sintetička ulja na bazi estera koja uzrokuju oticanje od 15-30% (neprihvatljivo), što uništava geometriju brtve i silu brtvljenja. Testiranje kompatibilnosti materijala prema ASTM D471³ je neophodno prije propisivanja FKM brtvi u pneumatskim sistemima podmazanim uljem, jer prekomjerno bubrenje uzrokuje istiskivanje brtve, smanjenu kompresiju i prijevremeni kvar bez obzira na kvalitet brtve.

Prošlog mjeseca primio sam zabrinjavajući poziv od Davida, inženjera pouzdanosti u proizvođaču automobilskih dijelova u Michiganu. Njegova je tvornica nedavno prešla na novo sintetičko ulje za kompresore kako bi poboljšala energetsku učinkovitost i produžila intervale održavanja. U roku od šest mjeseci FKM brtve u njihovim pneumatskim cilindarima bez klipa počele su otkazivati deset puta češće nego inače. Brtve se nisu trošile – toliko su se nabrekle da su izgubile kompresiju i počele izlaziti iz svojih utora. Testirali smo njegovo novo ulje u kombinaciji s našim materijalima za brtve i otkrili volumenno oticanje od 18-22% — što je daleko iznad maksimalnih 10% za pouzdano brtvljenje. Reformulisali smo njegov sistem s brtvama od hidrogeniranog nitrila (HNBR) kompatibilnim s hemijom njegovog ulja, i sada je povratio normalan vijek trajanja brtvi od 3-5 godina.

Sadržaj

• Zašto se FKM bubri u sintetičkim uljima i šta je prihvatljivo?
• Koje vrste sintetičkog ulja izazivaju najviše bubrenja FKM-a?
• Kako možete testirati kompatibilnost materijala prije kvara sistema?
• Koji alternativni materijali za brtve bolje djeluju s problematičnim uljima?

Zašto se FKM bubri u sintetičkim uljima i šta je prihvatljivo?

Val pritiska nije uvijek loš—ali previše ga uništava performanse.

Nabubrenje FKM-a nastaje kada molekule sintetičkog ulja prodru u polimernu matricu, razdvajajući polimerne lance i povećavajući volumen materijala. Kontrolisano nabubrenje od 2 do 101 TP3T je prihvatljivo i zapravo može poboljšati brtvljenje održavanjem kontaktnog pritiska, ali nabubrenje koje prelazi 151 TP3T uzrokuje deformaciju dimenzija i smanjenu tvrdoću (20–30 Obala A⁴ gubitak), smanjen komplet za kompresiju⁵ otpornost i moguće istiskivanje brtve iz utora. Stopa bubrenja ovisi o sadržaju fluorina u FKM (viši udio fluorina = bolja otpornost), polaritetu ulja (polarna ulja uzrokuju veće bubrenje), temperaturi (svako povećanje od 10 °C udvostručuje brzinu prodiranja) i vremenu izlaganja (ravnoteža se postiže za 72–168 sati na radnoj temperaturi).

Mehanizam oticanja

Na molekularnom nivou, elastomeri su mreže dugih polimernih lanaca povezanih poprečnim vezama. Kada su izloženi uljima, male molekule ulja mogu prodrijeti između polimernih lanaca. Ako je ulje hemijski slično polimeru (kompatibilno), dolazi do minimalnog prodiranja. Ako je ulje hemijski različito, ali se može otopiti u polimernoj matrici, dolazi do značajnog bubrenja.

FKM (fluoroelastomerni) polimeri sadrže atome fluora koji ih čine otpornim na većinu naftnih ulja. Međutim, sintetička ulja s različitim hemijskim strukturama mogu različito reagovati s fluoriranim polimernim okosnicom.

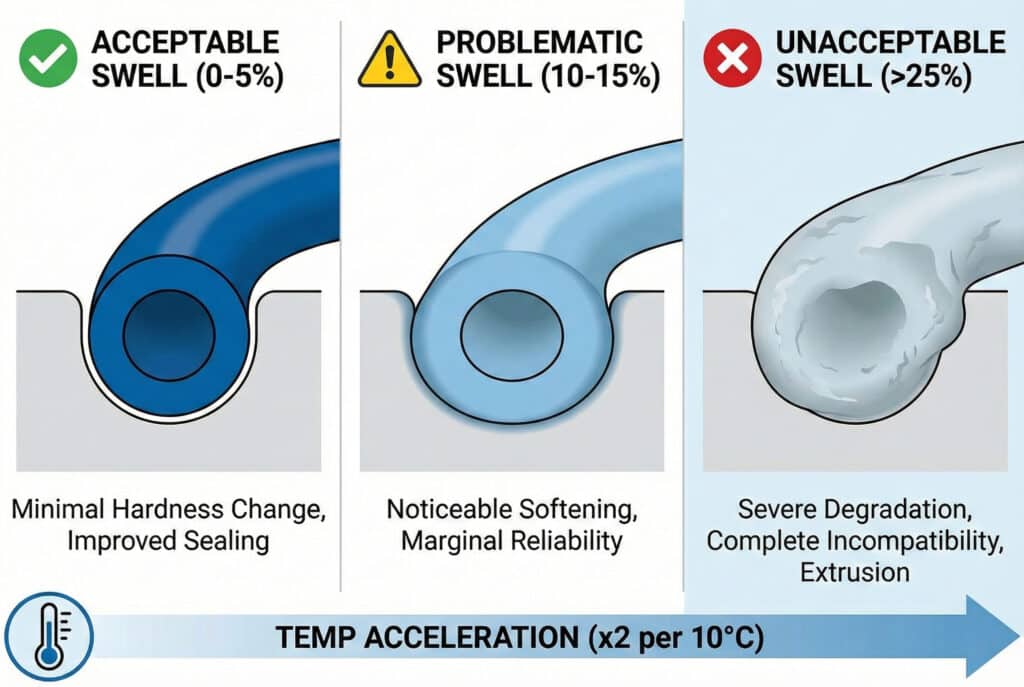

Prihvatljivi naspram problematičnih raspona plime

Volumen naduvavanje %	Promjena tvrdoće	Uticaj na performanse	Pouzdanost brtve	Potrebna akcija
0-5%	0-5 Obala A	Minimalno, može poboljšati brtvljenje.	Odlično	Nema—idealna kompatibilnost
5-10%	5-10 obala A	Blaga promjena dimenzija	Dobro	Prati tokom servisa
10-15%	10-20 obala A	Primjetno omekšavanje	Marginalni	Razmotrite alternativni materijal
15-25%	20-30 obala A	Značajna distorzija	Jadni	Odmah promijenite materijal brtve.
25%	30 obala A	Teška degradacija	Neprihvatljivo	Potpuna nekompatibilnost

Ubrzanje temperature

Stope bubrenja eksponencijalno rastu s temperaturom. Zaptivka koja pokazuje bubrenje od 81 TP3T pri 23 °C mogla bi pokazati bubrenje od 15–181 TP3T pri 80 °C u istoj ulju. Zbog toga se ispitivanje kompatibilnosti mora provoditi pri stvarnim radnim temperaturama, a ne samo pri sobnoj temperaturi.

Uticaj temperature na brzinu bubrenja:

• 23°C (sobna temperatura): osnovna stopa bubrenja
• 40°C: 1,5-2x osnovne vrijednosti
• 60°C: 2,5-3x osnovna vrijednost
• 80°C: 4-5x osnovne vrijednosti
• 100°C: 6-8x osnovna vrijednost

Posljedice u stvarnom svijetu

U Bepto smo analizirali stotine neuspjelih brtvi iz pneumatskih sistema podmazanih uljem. Prekomjerno oticanje stvara predvidive načine otkaza:

Ekstruzija brtvilaNatečene brtve postaju prevelike za svoje utore i izbočuju se u zazore, uzrokujući poderotine i brzo oštećenje.

Gubitak kompresijeKako brtve nabreknu i omekšaju, gube kompresijsku silu potrebnu za održavanje kontaktnog pritiska na brtvilnim površinama.

Stalni skupNatečene brtve razvijaju trajnu deformaciju i ne vraćaju se na izvorne dimenzije čak ni nakon prestanka izlaganja nafti.

Ubrzano habanjeOmekšani materijal brtve se brže troši pri trenju, smanjujući vijek trajanja za 60-80%.

Koje vrste sintetičkog ulja izazivaju najviše bubrenja FKM-a?

Nisu sva sintetička ulja jednaka kada je riječ o kompatibilnosti s FKM.

Polialfaolefinska (PAO) sintetička ulja uzrokuju minimalno bubrenje FKM-a (tipično 2-6%) zbog svoje ugljikovodonične strukture slične mineralnim uljima, što ih čini najsigurnijim izborom za FKM brtve. Polialkilenglikolna (PAG) ulja uzrokuju umjereno bubrenje (8-15%) i zahtijevaju pažljivo testiranje. Sintetička ulja na bazi estera, uključujući diester, poliol-ester i fosfatne estere, uzrokuju snažno bubrenje FKM-a (15-35%) i općenito su nekompatibilna. Paketi aditiva za ulje koji sadrže polarna jedinjenja mogu povećati bubrenje za dodatnih 3-8% iznad efekata baznog ulja, što čini stvarno testiranje kompatibilnosti sa potpuno formulisanim uljem neophodnim.

Usporedba kemije sintetičkih ulja

Tip ulja	Hemijska struktura	Tipični FKM val pri 100 °C	Ocjena kompatibilnosti	Uobičajene primjene
Mineralno ulje	Ugljikovodici nafte	2-5%	Odlično	Opšta industrija
PAO (polialfaolefin)	Sintetički ugljikovodici	3-7%	Odlično	Kompresori visokih performansi
PAG (polialkilenski glikol)	Eterom povezani glikoli	10-18%	Prilično loše	Rashlađivanje, neki kompresori
Diester	Organski esteri	18-28%	Jadni	Avijacija, primjene pri visokim temperaturama
Ester poliola	Složeni estri	20-35%	Veoma loše	Turbinska ulja, rashlađivanje
Silikon	Polisiloksani	5-12%	Dobro-osrednje	Prehrambeni kvalitet, ekstremne temperature
Fosfatni ester	Organskofosfati	25-40%	Neprihvatljivo	Vatrootporna hidraulika

Zašto PAO ulja najbolje djeluju

PAO sintetička ulja proizvode se polimerizacijom alfa-olefina (derivati etilena) u veće ugljikovodonične molekule. Dobijena struktura je hemijski slična mineralnom ulju—samo ujednačenija i čistija. Ova sličnost znači da PAO ulja s FKM-om stupaju u interakciju na isti način kao i mineralna ulja, uzrokujući minimalno bubrenje.

Radio sam s Rebekom, inženjerkom postrojenja u pogonu za preradu hrane u Kaliforniji. Njena operacija je zahtijevala sintetička kompresorska ulja zbog njihove superiorne otpornosti na oksidaciju i produženih intervala izmjene ulja. U početku je odabrala sintetičko ulje na bazi poliol-ester zbog njegovih izvrsnih svojstava pri visokim temperaturama. U roku od osam mjeseci brtve FKM u cijelom njenom pneumatskom sistemu su otkazivale.

Testirali smo njeno ulje na standardne FKM spojeve i izmjerili 24–28% volumenno oticanje pri radnoj temperaturi od 70 °C — potpuno nekompatibilno. Preporučili smo prelazak na sintetičko PAO ulje prehrambene kvalitete sa sličnim performansama. Nakon zamjene ulja i brtve, njen sistem radi više od tri godine bez kvarova na brtvi.

Problem dodatnog paketa

Kompatibilnost baznog ulja je samo dio jednadžbe. Moderna kompresorska ulja sadrže 5-15% paketa aditiva, uključujući:

• AntioksidansiObično kompatibilno sa FKM
• Aditivi protiv habanjaCink dialkilditiofosfat (ZDDP) može povećati bubrenje za 2-5%
• Detergenti: Kalcijevi ili magnezijevi sulfonati, umjereno povećanje oticanja
• DispersantiSukcinimidi poliizobutilen-a mogu značajno povećati bubrenje.
• Depresori tačke toka: Kompatibilnost varijabli
• Inhibitori pjeneObično na bazi silikona, minimalnog utjecaja

Zato ne možete predvidjeti kompatibilnost samo na osnovu vrste baznog ulja — morate testirati potpuno formulirano ulje.

Regionalne i brend varijacije

Čak i ulja koja se plasiraju pod istim generičkim nazivom (npr. “PAO sintetičko kompresorsko ulje”) mogu imati različite formulacije kod različitih proizvođača ili regija. Evropske, azijske i sjevernoameričke formulacije ulja često se razlikuju po hemiji aditiva kako bi zadovoljile lokalne propise i standarde performansi.

U Bepto održavamo bazu podataka za testiranje kompatibilnosti s više od 150 uobičajenih ulja za kompresore vodećih proizvođača širom svijeta. Kada kupci navedu marku i vrstu ulja, često možemo odmah pružiti smjernice za kompatibilnost naših brtvenih materijala.

Kako možete testirati kompatibilnost materijala prije kvara sistema?

Prevencija zahtijeva testiranje, a ne nagađanje.

Testiranje kompatibilnosti materijala prema ASTM D471 podrazumijeva uranjanje uzoraka brtvila u stvarno kompresorsko ulje na maksimalnoj radnoj temperaturi u trajanju od 70 sati (minimum), a zatim mjerenje volumetrijskog oticanja, promjene tvrdoće i zadržavanja čvrstoće na istezanje. Profesionalno testiranje košta $200-500 po kombinaciji ulja/materijala, ali sprječava $10,000-50,000+ u kvarovima sistema i zastojima. Jednostavno terensko testiranje može se izvesto uranjanjem rezervnih brtvi u uzorke zagrijanog ulja na 168 sati i mjerenjem dimenzionalnih promjena, iako laboratorijsko testiranje pruža preciznije i pravno utemeljenije rezultate za kritične primjene.

ASTM D471 standardna ispitna metoda

Test kompatibilnosti po industrijskom standardu slijedi ovaj protokol:

1. Priprema uzorka

• Izrežite uzorke standardiziranih testova iz materijala od brtvila.
• Izmjerite početne dimenzije, težinu i tvrdoću.
• Zabilježite osnovna svojstva

2. Testiranje uranjanjem

• Uronite uzorke u testno ulje na maksimalnoj radnoj temperaturi.
• Standardno trajanje: najmanje 70 sati (poželjno 168 sati)
• Održavati temperaturu ±2 °C tokom testa.

3. Mjerenja nakon imerzije

• Uklonite uzorke, obrišite površinsko ulje
• Mjerite unutar 30 minuta nakon vađenja.
• Zabilježite promjenu zapremine, promjenu težine, promjenu tvrdoće
• Opcionalno: ispitivanje čvrstoće na istezanje, ispitivanje produženja

4. Tumačenje rezultata

• Izračunajte postotak volumetrijskog oticanja
• Procijenite promjenu tvrdoće (Shore A durometar)
• Procijenite fizičko stanje (pucanje, omekšavanje, ljepljivost)

Alternativno terensko testiranje

Za kupce kojima su potrebni brzi odgovori bez laboratorijskih troškova, preporučujemo ovaj pojednostavljeni terenski test:

Potrebni materijali:

• 3-5 rezervnih brtvi od svakog materijala koji se testira
• Uzorak stvarnog ulja za kompresor (minimum 500 ml)
• Izvor toplote za održavanje testne temperature (pećnica, pločica za grijanje s kontrolom temperature)
• Stakleni spremnici s poklopcima
• Kaliperi ili mikrometar
• Durometar (Shore A tester tvrdoće)

Postupak:

1. Izmjerite i zabilježite početne dimenzije brtve i tvrdoću.
2. Potopite brtve u zagrijano ulje na 168 sati (1 sedmicu)
3. Uklonite, osušite tapkanjem i odmah izmjerite dimenzije i tvrdoću.
4. Izračunajte postotnu promjenu

Kriteriji prihvatanja:

• Pojačanje volumena <10%: Prihvatljivo
• Gubitak tvrdoće <10 Shore A: Prihvatljivo
• Nema vidljivih pukotina, ljepljivosti ili ozbiljnog omekšavanja

Kada izvršiti testiranje

Prije dizajna sistemaTestirajte sve kandidate za brtveni materijal na navedenim uljima tokom faze dizajna.

Nakon promjene uljaSvaki put kada promijenite marku ili vrstu ulja za kompresor, ponovo testirajte kompatibilnost čak i ako je novo ulje “ekvivalentno”.”

Nakon neuspjeha brtviAko doživljavate neobjašnjiva otkazivanja brtvi, testirajte stvarne terenske uzorke ulja—degradacija ili kontaminacija ulja može s vremenom promijeniti kompatibilnost.

Nova kvalifikacija dobavljačaPrilikom kvalifikacije novih dobavljača brtvila, provjerite da li njihovi materijali ispunjavaju zahtjeve kompatibilnosti sa vašim specifičnim uljima.

U kompaniji Bepto nudimo besplatno testiranje kompatibilnosti za kupce koji u uljem podmazanim sistemima koriste naše cilindar bez cijevi. Pošaljite nam uzorak ulja i detalje o primjeni, a mi ćemo ga testirati na naše brtveni materijale i dostaviti detaljan izvještaj o kompatibilnosti u roku od 2 sedmice.

Koji alternativni materijali za brtve bolje djeluju s problematičnim uljima?

Kada FKM nije kompatibilan, postoje druge opcije.

Nitril peroksidom zasićen (HNBR) nudi izvrsnu kompatibilnost s većinom sintetičkih ulja, uključujući PAG i mnoge estere, s tipičnim stopama bubrenja od 5 do 121 TP3T u širokom rasponu uljnih kemijskih sastava, što ga čini najboljom općom alternativom FKM-u. Perfluoroelastomer (FFKM) pruža univerzalnu hemijsku otpornost sa <3% oticanja u gotovo svim uljima, ali košta 10-15 puta više od FKM-a. Poliamidni zaptivni elementi dobro rade s PAO i mineralnim uljima (oticanje od 3 do 81 TP3T) i nude vrhunsku otpornost na habanje, iako imaju ograničenu otpornost na visoke temperature (<90 °C) u poređenju s FKM-om koji je ocijenjen na 200 °C.

Usporedba alternativnih materijala

Materijal brtve	Raspon temperatura	Kompatibilnost ulja	Tipični Swell (PAO/PAG/Ester)	Otpornost na habanje	Relativni trošak	Bepto dostupnost
FKM (Viton)	-20 do 200 °C	Odlično/Loše/Loše	5% / 15% / 25%	Dobro	$$$	Standardno
HNBR	-40 do 150°C	Odlično/Dobro/Dobro	6% / 10% / 12%	Veoma dobro	$$	Standardno
FFKM (Kalrez)	-15 do 300°C	Univerzalni	2% / 3% / 3%	Dobro	$$$$$	Prilagođena narudžba
Poliuretan	-40 do 90°C	Izvrsno/Dovoljno/Loše	4% / 12% / 18%	Izvanredno	$$	Standardno
NBR (Nitril)	-40 do 100°C	Odlično/Loše/Loše	5% / 15% / 20%	Odlično	$	Standardno

HNBR: Svestrano rješenje

Hidrogenirana nitrilna guma (HNBR) nastaje hidrogenizacijom standardne nitrilne gume, što zasićuje polimernu okosnicu i dramatično poboljšava otpornost na toplinu, otpornost na ozon i hemijsku kompatibilnost. HNBR zadržava izvrsnu otpornost nitrila na ulja, a istovremeno omogućava kompatibilnost s agresivnijim sintetičkim uljima.

Prednosti HNBR-a:

• Široka kompatibilnost ulja (PAO, PAG, mnogi esteri)
• Dobar temperaturni raspon (-40 do 150 °C)
• Izvrsna mehanička svojstva
• Razumna cijena (20-40% više nego NBR)
• Dostupno u više razreda tvrdoće

Ograničenja HNBR-a:

• Nije pogodno za ekstremne temperature (>150°C)
• Umjerena otpornost na hemikalije (nije univerzalna kao FFKM)
• Blago niža otpornost na habanje od poliuretana

Drvo odluke za odabir materijala

Odaberite FKM kada:

• Korištenje maziva na bazi PAO ili mineralnog ulja
• Potrebno je raditi na visokim temperaturama (>100°C)
• Potrebna je izvrsna otpornost na hemikalije.
• Kompatibilnost potvrđena testiranjem

Odaberite HNBR kada:

• Korištenje PAG ili sintetičkih ulja na bazi estera
• Raspon temperatura od -40 do 150 °C je adekvatan.
• Potrebna je široka kompatibilnost s uljem
• Potrebno je isplativo rješenje

Odaberite FFKM kada:

• Potrebna je univerzalna hemijska kompatibilnost.
• Uočene su ekstremne temperature (>200°C)
• Nulta tolerancija na kvar brtve
• Budžet omogućava 10-15 puta veću premiju od FKM-a.

Odaberite poliuretan kada:

• Korištenje PAO ili mineralnih ulja
• Prioritet maksimalne otpornosti na habanje
• Radna temperatura <90°C
• Prisutno abrazivno okruženje

Proces odabira materijala Bepto

Kada nas kupci kontaktiraju u vezi s pneumatskim sistemima podmazanim uljem, slijedimo sistematičan pristup:

1. Identifikujte ulje: Marka, tip i klasa kompresorskog ulja
2. Odredite radne uslove: Temperaturni raspon, pritisak, brzina ciklusa
3. Provjerite našu bazu podatakaUsporedite s naših više od 150 zapisa o kompatibilnosti s uljima.
4. Preporučite materijale: Pruže 2-3 kompatibilne opcije s kompromisima
5. Ponuda testiranjaBesplatno testiranje kompatibilnosti ako ulje nije u našoj bazi podataka
6. Priložite dokumentaciju: Dostavite podatke o ispitivanju i certifikate materijala

Ovaj savjetodavni pristup je razlog zašto naši kupci postižu 40–60% duži vijek trajanja brtve u odnosu na generičke OEM zamjene—prilagođavamo kemiju brtve stvarnim radnim uvjetima, a ne samo isporučujemo “standardne” brtve.

Zaključak

Kompatibilnost FKM zaptivki sa sintetičkim uljima za kompresore zavisi od hemije i mora se potvrditi testiranjem, a ne pretpostavljati, jer neusklađene kombinacije ulja i zaptivki uzrokuju brzo otkazivanje bez obzira na kvalitet zaptivke ili prakse ugradnje.
