Histeresis dinamičkog brtvljenja: Kako zaostaci trenja utiču na precizno pozicioniranje

Uvod

Vaša automatizirana proizvodna linija promašuje ciljne položaje za 0,5 mm, a odbačeni dijelovi se gomilaju. Kalibrirali ste senzore položaja tri puta, ali nedosljednost i dalje traje. Skriveni krivac nije vaš kontrolni sistem—to je dinamička histereza brtve, fenomen trenja koji stvara nepredvidive greške u pozicioniranju koje proizvođačima svakodnevno koštaju hiljade u otpadu i preradi.

Dinamička histereza zaptiva je kašnjenje uzrokovano trenjem između naređene i stvarne pozicije cilindra, uzrokovano Ljepljivo-klizno ponašanje¹, varijacije odvajajuće sile i trenje ovisno o brzini u materijalima brtvi—ova histereza stvara pogreške u pozicioniranju od 0,2–2,0 mm u standardnim pneumatskim cilindarima, što čini dizajn brtve, odabir materijala i optimizaciju podmazivanja ključnim za primjene koje zahtijevaju ponovljivost bolju od ±0,5 mm u preciznom sklapanju, testiranju i mjerilnim sustavima.

Prošli mjesec sam radio s Kevinom, inženjerom za upravljanje u pogonu za montažu elektronike u Illinoisu, koji se mučio s neujednačenim postavljanjem komponenti u aplikaciji pick-and-place. Njegove greške u pozicioniranju kretale su se od 0,3 do 0,8 mm uprkos upotrebi enkodera visoke rezolucije. Nakon analize njegovog sistema, otkrili smo da je osnovni uzrok histeresis brtve u njegovim standardnim cilindarima. Prelaskom na naše Bepto cilindar-bez-klipa male trenje s optimiziranom geometrijom brtve smanjili smo njegovu grešku u pozicioniranju na ±0,15 mm, čime smo smanjili stopu otpada za 731 TP3T.

Sadržaj

• Šta je histereza dinamičkog brtvljenja i zašto utječe na preciznost pozicioniranja?
• Kako različiti dizajni i materijali brtvi utiču na ponašanje histereze?
• Koji su kvantificirani efekti histereze brtve na precizne pozicionne sisteme?
• Koje dizajnerske strategije minimiziraju histerezu brtve u cilindarima bez klipa?

Šta je histereza dinamičkog brtvljenja i zašto utječe na preciznost pozicioniranja?

Razumijevanje fizike grešaka u pozicioniranju uzrokovanih trenjem je ključno za postizanje preciznosti u automatiziranim sistemima.

Dinamička histereza brtve nastaje kada se trenje ne linearno mijenja s brzinom i smjerom, stvarajući zaostatak između ulaznog pritiska i izlaznog položaja—širina petlje histereze (razlika između krivulja sila i pomaka pri izduživanju i povlačenju) obično iznosi 5–151 TP3T ukupne sile hoda u standardnim cilindarima, što uzrokuje greške ovisne o položaju koje se gomilaju u sistemima zatvorene petlje i sprječavaju postizanje ponovljivosti ispod milimetra bez kompenzacijskih algoritama ili dizajna brtvi s niskim trenjem.

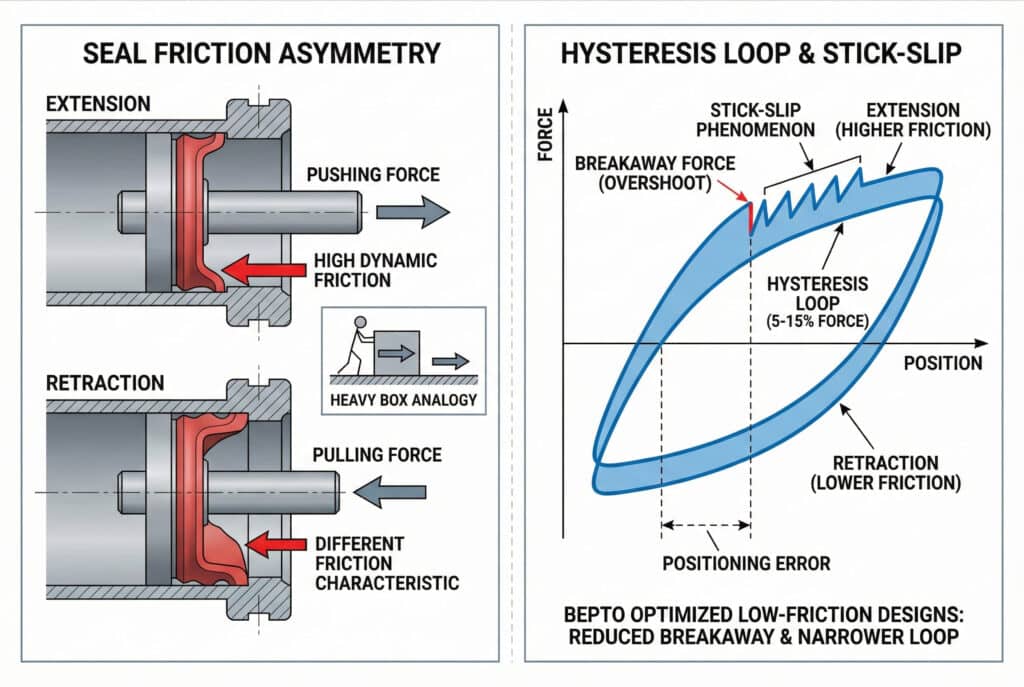

Mehanika histereze trenja tuljaca

Zamislite histerezu brtve kao razliku između guranja teške kutije preko poda i njenog povlačenja natrag. Trljanje nije isto u oba smjera zbog interakcija na površinama, deformacije materijala i smjernih efekata. Kod pneumatskih brtvi ta asimetrija je još izraženija.

Kada se cilindar izdužuje, usna brtve se stišće uz cilindar u jednom smjeru. Kada se uvlači, brtva se deformiše drugačije, stvarajući različite karakteristike trenja. To stvara histeriznu petlju — grafički prikaz koji pokazuje da sila potrebna za pomicanje cilindra ne ovisi samo o položaju, već i o smjeru i historiji brzine.

Fenomen zalijep-otkliz i sile odvajanja

Najproblematičniji aspekt histereze brtvi je ponašanje zalijep-otkliz. U mirovanju, brtve razvijaju zaljepljenost² To je 20–50% više nego dinamičko trenje tokom kretanja. Kada pritisak poraste dovoljno da prevaziđe ovu silu odvajanja, cilindar iznenada “skoči” naprijed, prešavši ciljanu poziciju.

Ovaj stick-slip stvara profil kretanja sa nazubljenim zubima umjesto glatkog kretanja. U preciznom pozicioniranju, ovo se manifestuje kao:

• Priliv pri početku iz mirovanja
• Prigušivanje oscilacija oko ciljane pozicije
• Greške u pozicioniranju ovisne o smjeru (različite konačne pozicije pri približavanju iz suprotnih smjerova)

U Bepto smo izmjerili odvojne sile u standardnim cilindarima u rasponu od 15–35 N za cilindar promjera 40 mm, dok naši optimizirani dizajni s niskim trenjem to smanjuju na 5–12 N — smanjenje od 60–70 % koje dramatično poboljšava dosljednost pozicioniranja.

Zašto kontrolni sistemi ne mogu u potpunosti kompenzirati

Mnogi inženjeri pretpostavljaju da kontrola položaja u zatvorenoj petlji s povratnom vezom može eliminirati efekte histereze. Iako povratna veza pomaže, ona ne može u potpunosti prevazići osnovnu fiziku. Sistem upravljanja detektuje grešku u položaju i primjenjuje korekciju, ali histereza stvara:

Mrtve zone: Male greške u položaju koje ne stvaraju dovoljno sile da prevladaju trenje pri pokretanju
Ciklusi ograničenjaOscilacije oko cilja dok sistem naizmjenično prevazilazi i otpušta trenje
Greške ovisne o brzini: Različita preciznost pozicioniranja pri različitim brzinama približavanja

Savjetovao sam na desecima projekata u kojima su inženjeri mjesecima podešavali PID regulatore, samo da bi otkrili da je osnovno ograničenje histereza trenja brtvi, koju nijedno podešavanje softvera ne može ukloniti. Rješenje zahtijeva rješavanje mehaničkog izvora – samih brtvi.

Kako različiti dizajni i materijali brtvi utiču na ponašanje histereze?

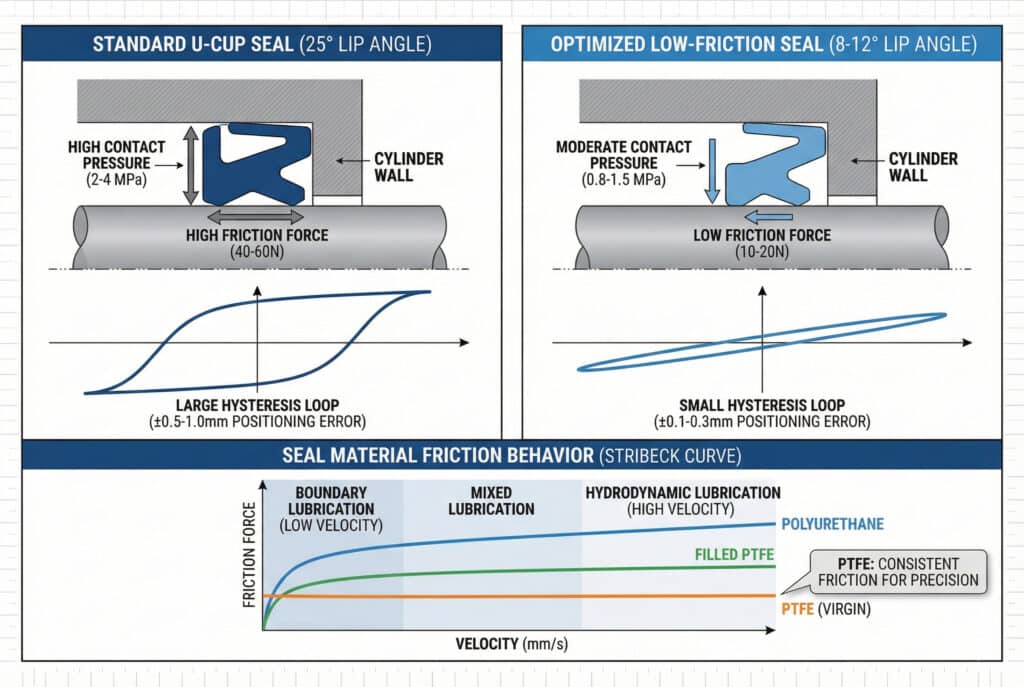

Geometrija brtve i svojstva materijala u suštini određuju veličinu histereze i performanse pozicioniranja. ⚙️

Histeresis brtve drastično varira ovisno o dizajnu: U-brtve s agresivnim kutovima usana stvaraju silu histeresis od 40-60N u cilindrima s promjerom od 50 mm, dok optimizirani dizajni s niskim trenjem, s plitkim kutovima usana i PTFE materijalima, smanjuju histeresis na 10-20N—izbor materijala (poliuretan naspram PTFE-a naspram gume) utječe i na omjer statičkog i dinamičkog trenja (1,3-2,0x) i na trenje ovisno o brzini, pri čemu PTFE nudi najkonzistentnije karakteristike trenja u različitim rasponima brzina za primjene preciznog pozicioniranja.

Geometrija brtve i raspodjela kontaktnog pritiska

Ugao usne brtve i širina kontakta direktno određuju silu trenja i veličinu histereze. Tradicionalne U-brtve koriste uglove usne od 15–25° za osiguranje pouzdanog brtvljenja, ali to stvara visok kontaktni pritisak i trenje.

Standardna U-brtva (25° ugao usana):

• Visoki kontaktni pritisak (2-4 MPa)
• Izvrsna pouzdanost brtvljenja
• Visoka sila trenja (40-60N za promjer 50 mm)
• Velika petlja histereze (±0,5–1,0 mm greška u pozicioniranju)

Zaptivka optimizirana za nisko trenje (8-12° ugao usana):

• Umjereni kontaktni pritisak (0,8-1,5 MPa)
• Dobra brtvljenja uz odgovarajuću završnu obradu površine
• Niska sila trenja (10-20N za promjer 50 mm)
• Mala petlja histereze (±0,1-0,3 mm greška u pozicioniranju)

U Bepto smo razvili vlastite profile brtvi koji uravnotežuju pouzdanost brtvljenja s minimalnim trenjem. Naši cilindri bez klipa koriste dizajn s više usana, pri čemu primarna brtva obavlja zadržavanje tlaka, dok sekundarni elementi s niskim trenjem minimiziraju histereziju.

Uticaj svojstava materijala na trenje

Različiti materijali brtvi pokazuju znatno različite karakteristike trenja i ponašanje histereze:

Materijal brtve	Omjer statičkog i dinamičkog trenja	Osjetljivost na brzinu	Histerezna sila (prečnik 50 mm)	Najbolja aplikacija
NBR (Nitril)	1,8-2,0x	Visoko	45-65N	Niskotarifni, neprecizni
Poliuretan	1,5-1,8x	Umjeren	30-50N	Opšta industrija
PTFE (djevičanski)	1,2-1,4x	Nisko	8-15N	Precizno pozicioniranje
Napunjen PTFE-om	1,3-1,5x	Nisko	12-20N	Uravnotežene performanse
PU punjen grafitom	1,4-1,6x	Umjereno nisko	20-35N	Isplativa preciznost

Molekularna struktura PTFE-a stvara izuzetno dosljedno trenje u različitim rasponima brzina. Za razliku od elastomera koji pokazuju snažno trenje ovisno o brzini (trenje se povećava s brzinom), PTFE održava gotovo konstantno trenje od 1 mm/s do 1000 mm/s — što je ključno za predvidljivo pozicioniranje.

Stribeckova kriva i režimi podmazivanja

Ponašanje trenja brtve slijedi Stribeckova kriva³, koji opisuje tri režima podmazivanja:

Podmazivanje granice (vrlo mala brzina):

• Kontakt metal-na-metal kroz film maziva
• Najveći koeficijent trenja
• Dominantno pri pozicioniranju brzina (<10 mm/s)

Miješano podmazivanje (umjerena brzina):

• Djelomična potpora filmom maziva
• Prelazno trenje
• Većina aplikacija za pozicioniranje ovdje radi.

Hidrodinamičko podmazivanje (visoka brzina):

• Potpuno odvajanje filma maziva
• Najmanja trenje
• Rijetko se postiže u pneumatskim cilindarima

Širina režima graničnog podmazivanja određuje histerezu pozicioniranja. Materijali s boljim svojstvima graničnog podmazivanja (PTFE, kompoziti ispunjeni grafitom) održavaju niži trenje pri brzinama pozicioniranja, smanjujući histerezu.

Uticaj temperature na histereziju

Trljanje brtve nije konstantno s temperaturom—značajno se mijenja kako se sistemi zagrijavaju tokom rada. Standardne poliuretanske brtve pokazuju smanjenje trenja od 30–40 % pri temperaturama od 20 °C do 60 °C, što dovodi do pomaka u pozicioniranju dok se temperatura sistema stabilizira.

Radio sam sa Sarah, inženjerkom za testnu opremu u Michiganu, čiji je sistem preciznog mjerenja pokazivao različitu preciznost pozicioniranja ujutro i poslijepodne. Njeni standardni cilindrični zaptivci bili su osjetljivi na temperaturu, uzrokujući varijaciju pozicioniranja od 0,4 mm dok se sistem zagrijavao. Zamijenili smo ih Bepto cilindričnim zaptivkama otpornim na temperaturu, s PTFE zaptivkama, i njena dosljednost pozicioniranja poboljšala se na ±0,12 mm bez obzira na radnu temperaturu. ️

Koji su kvantificirani efekti histereze brtve na precizne pozicionne sisteme?

Razumijevanje numeričkog utjecaja histereze pomaže vam odrediti odgovarajuću tehnologiju cilindra za vaše zahtjeve preciznosti.

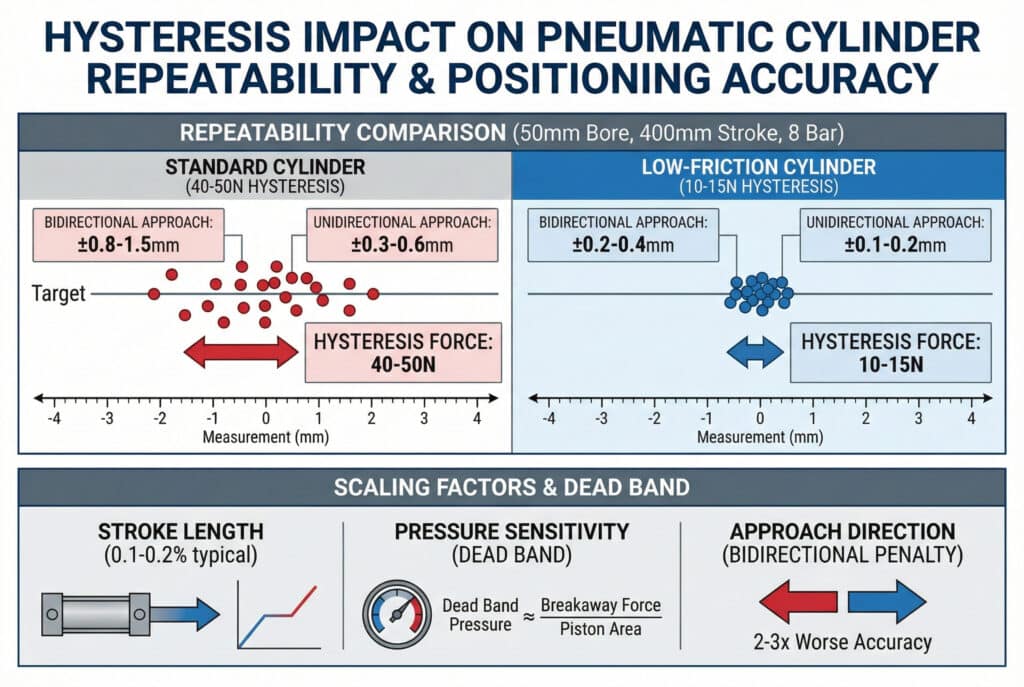

Histerezis brtve stvara kvantificirane greške u pozicioniranju: standardni cilindri s silom histereze od 40-50 N pokazuju ponovljivost od ±0,5-1,2 mm pri tlaku od 8 bara, dok dizajni s niskim trenjem i histerezom od 10-15 N postižu ponovljivost od ±0,1-0,3 mm—ove greške se skaliraju s dužinom hoda (tipično 0,1-0,21 TP3T hoda), varijacije pritiska (pritisak od ±101 TP3T stvara promjenu položaja od ±0,15 mm) i smjer približavanja (bidirekcionalna ponovljivost je 2-3 puta gora od unidirekcionalne), što čini histerezu ograničavajućim faktorom u primjenama koje zahtijevaju preciznost bolju od ±0,5 mm.

Magnituda i skaliranje greške pozicioniranja

Odnos između sile histereze i greške u pozicioniranju slijedi predvidiv obrazac. Za zadanu promjer cilindra i radni pritisak, greška u pozicioniranju približno linearno raste s silom histereze:

Greška položaja ≈ (histerezna sila / pneumatska sila) × dužina hoda

Za cilindar promjera 50 mm pri 8 bar (efektivna sila ≈ 1570 N) s hodom od 400 mm:

• 40N histereza: Greška ≈ (40/1570) × 400 mm = 10,2 mm potencijalna greška
• Stvarna greška s prigušivanjem: ±0,6-1,0 mm (sistemsko prigušivanje smanjuje teorijski maksimum)

Ovo objašnjava zašto cilindri s većim promjerom često pokazuju bolju relativnu preciznost pozicioniranja—pneumatska sila raste s površinom poprečnog presjeka (D²), dok se trenje brtve otprilike povećava s promjerom (D), što rezultira povoljnim odnosom skaliranja.

Dvosmjerna naspram jednosmjerne ponovljivosti

Jedna od najvažnijih specifikacija za precizno pozicioniranje je dvosmjerna ponovljivost — sposobnost da se vrati na istu poziciju pri približavanju iz suprotnih smjerova. Histerezis direktno određuje ovu specifikaciju:

Jednosmjerna ponovljivost (uvijek prilazeći iz istog smjera):

• Standardni cilindar: ±0,3-0,6 mm
• Cilindar s niskim trenjem: ±0,1–0,2 mm
• Bepto precizni bezklizni: ±0,05–0,15 mm

Dvosmjerna ponovljivost (približavajući se iz bilo kojeg smjera):

• Standardni cilindar: ±0,8-1,5 mm (2-3 puta gora)
• Cilindar s niskim trenjem: ±0,2–0,4 mm (2x gore)
• Bepto precizni bezletvasti: ±0,1–0,25 mm (1,5–2 puta lošije)

Dvostrana kazna proizlazi direktno iz histereze—pozicija ovisi o smjeru približavanja zbog asimetrije trenja. Primjene koje zahtijevaju dvosmjernu preciznost moraju odabrati cilindre s minimalnom histerezom.

Osjetljivost na pritisak i ravnoteža sile

Preciznost pozicioniranja također ovisi o stabilnosti pritiska. Histeresis stvara “mrtvu zonu” u kojoj male promjene pritiska ne izazivaju pomak jer ne prevladavaju statičko trenje. Širina ove mrtve zone je:

Pritisak mrtve grupe ≈ sila odvajanja / površina klipa

Za cilindar promjera 50 mm (površina ≈ 1963 mm²) s odvojnom silom od 25 N:
Mrtva zona ≈ 25N / 1963mm² = 0.013 MPa = 0.13 bara

Ovo znači da pritisci ispod 0,13 bara neće proizvesti pokret—cilindar “zapeče” u položaju. Za precizno pozicioniranje, ovo stvara:

• Zahtjevi za regulaciju pritiskaPotrebno je ±0,05 bara ili bolje za dosljedno pozicioniranje.
• Ograničenja rezolucije: Ne može se postići rezolucija pozicioniranja bolja od ekvivalenta mrtve zone
• Rješavanje vremenskih problema: Sistem oscilira unutar mrtve zone prije nego što se stabilizuje

Zahtjevi za primjenu u stvarnom svijetu

Različite aplikacije imaju različitu toleranciju na greške izazvane histerezom:

Primjene visoke preciznosti (±0,1-0,2 mm potrebno):

• Montaža i testiranje elektronike
• Pozicioniranje optičkih komponenti
• Precizno mjerenje i inspekcija
• Rješenje: PTFE brtveni sistemi, dizajni s niskim trenjem, kontrola zatvorene petlje

Primjene srednje preciznosti (±0,3-0,5 mm prihvatljivo):

• Rad Generalne skupštine
• Rukovanje materijalom uz uske tolerancije
• Pakovanje i označavanje
• RješenjeOptimizirane poliuretanske brtve, cilindri standardne kvalitete

Aplikacije niske preciznosti (±1.0 mm + prihvatljivo):

• Rukovanje rasutim materijalom
• Stezanje i osiguranje
• Opća automatizacija
• Rješenje: Standardni cilindri adekvatni

U Bepto-u pomažemo kupcima da prilagode tehnologiju cilindara njihovim stvarnim zahtjevima. Prekomjerno precizni cilindri troše novac, dok nedovoljna preciznost uzrokuje probleme s kvalitetom i dodatne troškove prerade.

Koje dizajnerske strategije minimiziraju histerezu brtve u cilindarima bez klipa?

Postizanje preciznog pozicioniranja zahtijeva integrirane dizajnerske pristupe koji rješavaju trenje na svakom nivou.

Minimiziranje histereze brtve zahtijeva višestruke dizajnerske strategije: optimiziranu geometriju usne brtve s kontaktnim kutovima od 8-12°, PTFE ili punjeni PTFE materijali sa omjerom statičkog/dinamičkog trenja ispod 1,4x, precizno brušenim površinama cijevi (Ra 0,2–0,4 μm) za podršku graničnom podmazivanju, sintetički maziva odgovarajuće viskoznosti (ISO VG 32–68), i mehaničke dizajnerske značajke poput vođenih klizača i podešavanja pretpona—u cilindarima bez klipa, konfiguracije sa dvostrukim brtvama sa balansiranjem pritiska dodatno smanjuju neto silu trenja, istovremeno održavajući integritet brtve.

Optimizirano projektovanje profila brtve

U Bepto smo značajno uložili u optimizaciju profila brtvi koristeći analizu konačnih elemenata i empirijska ispitivanja. Naši precizni profili brtvi uključuju:

Plitki uglovi usana (8-12° u odnosu na standardnih 20-25°):

• Smanjuje kontaktni pritisak za 40-60%
• Održava zaptivanje zahvaljujući preciznim zahtjevima za završnu obradu površine.
• Zahtijeva završnu obradu cijevi s Ra 0,3–0,5 μm (u odnosu na Ra 0,8–1,2 μm za standard)

Konfiguracije više usana:

• Primarni zaptivni prsten: zadržavanje tlaka (prihvatljiva umjerena trenje)
• Sekundarno brtvljenje: brisač s niskim trenjem (minimalni kontaktni pritisak)
• Tercijarno brtvljenje: Isključenje kontaminacije (vanjsko)

Dizajni s uravnoteženim pritiskom:

• Protivljenje bradavicama pečata pod pritiskom izjednačavanja
• Neto sila trenja smanjena za 30-50%
• Posebno efikasno u cilindarima bez šipke s dvostranom zaptivom

Optimizacija završne obrade i podmazivanja

Završna obrada površine cijevi kritično utječe na granično podmazivanje i histerezis. Precizno brušenje specificiramo kako bismo postigli:

Grubost površine: Ra 0,2-0,4 μm (u odnosu na standard Ra 0,8-1,2 μm)
Brizganje na platou⁴: Stvara mikro-rezervoare za zadržavanje maziva
Orijentisani završni sloj: Oznake brušenja poravnate s pravcem kretanja

U kombinaciji s odgovarajućim podmazivanjem:

Sintetička maziva (naš standard u Bepto):

• Opseg viskoznosti ISO VG 32-68
• Izvrsna svojstva podmazivanja granica
• Performanse stabilne na temperaturi
• Kompatibilno s materijalima brtvi

Način primjene:

• Fabricka predmazanost svih kliznih površina
• Periodične otvore za podmazivanje (za cilindar bez klipa s dugim hodom)
• Automatski sistemi za podmazivanje za kritične primjene

Karakteristike mehaničkog dizajna

Osim samih brtvi, mehanički dizajn smanjuje efekte histereze:

Sistemi preciznih vodilica:

• Linearne kuglične ležajeve ili valjkaste vodilice
• Odvojite potporu opterećenja od pneumatske sile
• Smanjuje bočno opterećenje na brtvama (glavni doprinositelj trenja)

Podešavanje predopterećenja kola:

• Omogućava optimizaciju kompresije brtve
• Uravnotežuje pouzdanost brtvljenja i trenje
• Podešavanje na terenu za kompenzaciju habanja

Rastuća krutost:

• Čvrsto montiranje smanjuje zatezanje uzrokovano savijanjem.
• Pravilno poravnanje eliminira bočna opterećenja.
• Ključno za primjene s dugim hodom

Nedavno sam pomogao Michaelu, proizvođaču mašina u Wisconsinu, da riješi uporan problem pozicioniranja u primjeni cilindara bez klipa s hodom od 2 metra. Njegovi cilindri su pokazivali varijaciju pozicioniranja od 2–3 mm zbog zapinjanja brtvi uzrokovanog savijanjem. Redizajnirali smo sistem montaže s međupodupirom i prešli na naše Bepto precizne cilindre bez klipa s optimiziranim vodilicama. Njegova greška u pozicioniranju pala je na ±0,25 mm tokom cijelog hoda — poboljšanje od 10 puta.

Integracija zatvorene petlje

Za vrhunsku preciznost, mehanička optimizacija mora biti u kombinaciji s inteligentnom kontrolom:

Povratna informacija o položaju:

• Linearni enkoderi (rezolucija 5-10 μm)
• magnetostriktivni senzori⁵ (rezolucija 50-100μm)
• Omogućava kompenzaciju efekata histereze

Algoritmi za kompenzaciju trenja:

• Procjena trenja zasnovana na modelu
• Adaptivna kompenzacija habanja i temperature
• Može smanjiti grešku pozicioniranja za dodatnih 40-60%

Profilisanje pritiska:

• Prilagođavanje pritiska ovisno o brzini
• Smanjuje prekomjerno prelask i vrijeme stabilizacije
• Optimizira pristup konačnom položaju

U Bepto-u pružamo inženjersku podršku za primjenu kako bismo pomogli kupcima da integrišu naše cilindre s niskim trenjem u njihove kontrolne sisteme. Kombinacija optimiziranog mehaničkog dizajna i inteligentne kontrole pruža performanse pozicioniranja koje se približavaju električnim servo sistemima uz djelić troška.

Kompromisi između troškova i performansi

Preciznost ima svoju cijenu, a ključ je uskladiti tehnologiju s zahtjevima:

Standardni cilindar ($150-250):

• Ponovljivost ±0,8–1,5 mm
• Pogodno za 70% aplikacija
• Najniži početni trošak

Cilindar s niskim trenjem ($250-400):

• Ponovljivost ±0,3–0,6 mm
• Najbolji omjer cijene i kvalitete
• Naša najpopularnija Bepto precizna opcija

Ultra-precizni cilindar ($500-800):

• Ponovljivost ±0,1–0,25 mm
• PTFE zaptivke, precizni vodovi, spremni za povratne informacije
• Samo za kritične primjene

Odluka bi trebala biti zasnovana na ukupnim troškovima vlasništva, uključujući otpad, preradu i troškove kvaliteta. Za proizvodnu liniju koja dnevno proizvodi 10.000 dijelova, gdje greške u pozicioniranju uzrokuju otpad od 21 TP3T po cijeni od $5/dijel, trošak kvaliteta iznosi $1.000/dan. Premija od $300 za precizne cilindre isplati se za nekoliko sati, a ne mjeseci.

Zaključak

Dinamička histereza brtve je skriveni neprijatelj preciznog pozicioniranja u pneumatskim sistemima, stvarajući greške uzrokovane trenjem koje nijedno podešavanje kontrole ne može u potpunosti eliminisati. Razumijevanjem mehanizama histereze i implementacijom optimiziranih dizajna brtvi, odgovarajućih materijala i integrisanih mehaničkih rješenja, tačnost pozicioniranja može se poboljšati 5-10 puta u poređenju sa standardnim cilindarima. U kompaniji Bepto, naši cilindri bez klipa objedinjuju decenije istraživanja optimizacije trenja kako bi pružili precizne performanse pozicioniranja koje zadovoljavaju zahtjevne industrijske standarde, uz zadržavanje prednosti u pogledu troškova i jednostavnosti pneumatskog pogona.
