Da li vaši pneumatski cilindri otkazuju prerano, koštajući vas hiljade zbog zastoja? Osnovni uzrok možda nije loše održavanje—mogao bi biti pogrešan proces proizvodnje aluminija. Mnogi inženjeri zanemaruju kako Lijevanje pod pritiskom1 protiv ekstruzija2 fundamentalno mijenja metalurška svojstva cilindričnih cijevi, što dovodi do katastrofalnih otkaza pod pritiskom.
Liveni aluminijumski cilindrični barelovi omogućavaju bržu proizvodnju i složene geometrije, ali imaju manju čvrstoću i poroznost3 probleme, dok ekstrudirani aluminij pruža superioran zrnasta struktura4, veća čvrstoća na istezanje i bolja otpornost na pritisak—čine ekstrudiranje poželjnim izborom za visokoučinkovite cilindar-bez-šipke i pneumatske primjene koje zahtijevaju izdržljivost.
Nedavno sam razgovarao s Davidom, inženjerom za održavanje u tvornici automobilskih dijelova u Michiganu, koji se suočavao s ponovljenim kvarovima cilindara svakih šest mjeseci. Njegov OEM dobavljač je bez obavijesti prešao na cijevi od lijevanog pod pritiskom, a porozna struktura nije mogla podnijeti radni tlak od 10 bara. Nakon što smo mu isporučili zamjenske cijevi od ekstrudiranog aluminija iz Beptoa, stopa kvarova mu je u roku od 18 mjeseci pala na nulu.
Sadržaj
- Koje su osnovne metalurške razlike između presovanog i ekstrudiranog aluminija?
- Kako proizvodni proces utječe na performanse cilindarskog barela?
- Koji tip aluminija trebate odabrati za cilindar bez klipa?
- Može li liveni aluminij ikada dostići performanse ekstrudiranog aluminija u pneumatskim primjenama?
Koje su osnovne metalurške razlike između presovanog i ekstrudiranog aluminija?
Razumijevanje razlika na atomskom nivou između ovih procesa ključno je za donošenje informiranih odluka o kupovini. ⚛️

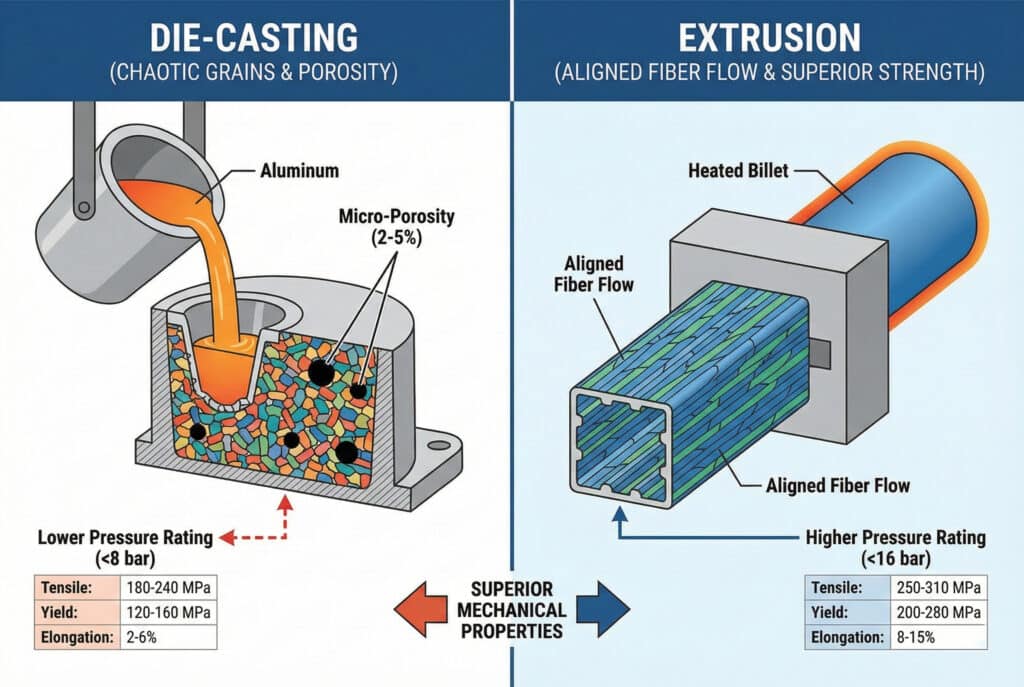

Lijevanje pod pritiskom podrazumijeva ubrizgavanje rastopljenog aluminija u kalupe pod visokim pritiskom, stvarajući nasumične zrnaste strukture s mogućom poroznošću, dok ekstruzija tjeraju zagrijani aluminij kroz matrice, proizvodeći poravnate zrnaste strukture s vrhunskim mehaničkim svojstvima i minimalnim unutrašnjim nedostacima.
Struktura zrna i kristalizacija
Osnovna razlika leži u načinu na koji se formiraju i poravnavaju aluminijski kristali. U postupku lijevanja pod pritiskom brzo hlađenje stvara kaotičnu mrežu međa zrna. Otopljeni metal se brzo stvrdnjava na zidovima kalupa, zarobljavajući plinove i stvarajući mikroporoznost koja slabi strukturu.
Ektruzija, za razliku od toga, primjenjuje usmjerenu silu na zagrijane aluminijske bilete. Ovaj proces mehaničke obrade poravnava zrnastu strukturu duž dužine, stvarajući ono što metalurzi nazivaju “tok vlakana”. Zamislite to kao razliku između zapetljanog prediva i uredno češljanih vlakana — poravnata struktura u ekstrudiranom aluminiju pruža predvidljiva, vrhunska svojstva čvrstoće.
Poroznost i unutrašnji nedostaci
Komponente od lijevanog pod pritiskom obično sadrže poroznost od 2–51 TP3T po zapremini. Ove mikroskopske praznine djeluju kao koncentratori naprezanja pri cikličkom opterećenju. U našim testiranjima u Bepto otkrili smo da uzorci od lijevanog pod pritiskom ne prolaze testove pritiska na 15–20 TP3T nižim pragovima nego ekstrudirani ekvivalenti.
| Nekretnina | Liveni aluminij | Ekstrudirani aluminij |
|---|---|---|
| Nivo poroznosti | 2-5% | <0.5% |
| Čvrstoća na vuču | 180-240 MPa | 250-310 MPa |
| Čvrstoća pri istezanju | 120-160 MPa | 200-280 MPa |
| Izduženje | 2-6% | 8-15% |
| Klasa pritiska | Do 8 bara | Do 16 bara |
Ograničenja u sastavu legure
Lijevanje pod pritiskom zahtijeva specifične legure (obično A380 ili ADC12) s visokim udjelom silicija radi tekućine. Ove legure žrtvuju čvrstoću radi lijevljivosti. Ekstrudiranje se odvija s jačim legurama poput 6061-T6 ili 6063-T5, koje sadrže magnezij i silicij za mogućnost očvršćivanja starenjem, pružajući vrhunska mehanička svojstva za primjene cilindara.
Kako proizvodni proces utječe na performanse cilindarskog barela?
Metoda proizvodnje direktno utiče na to kako vaš pneumatski sistem radi u stvarnim uslovima.

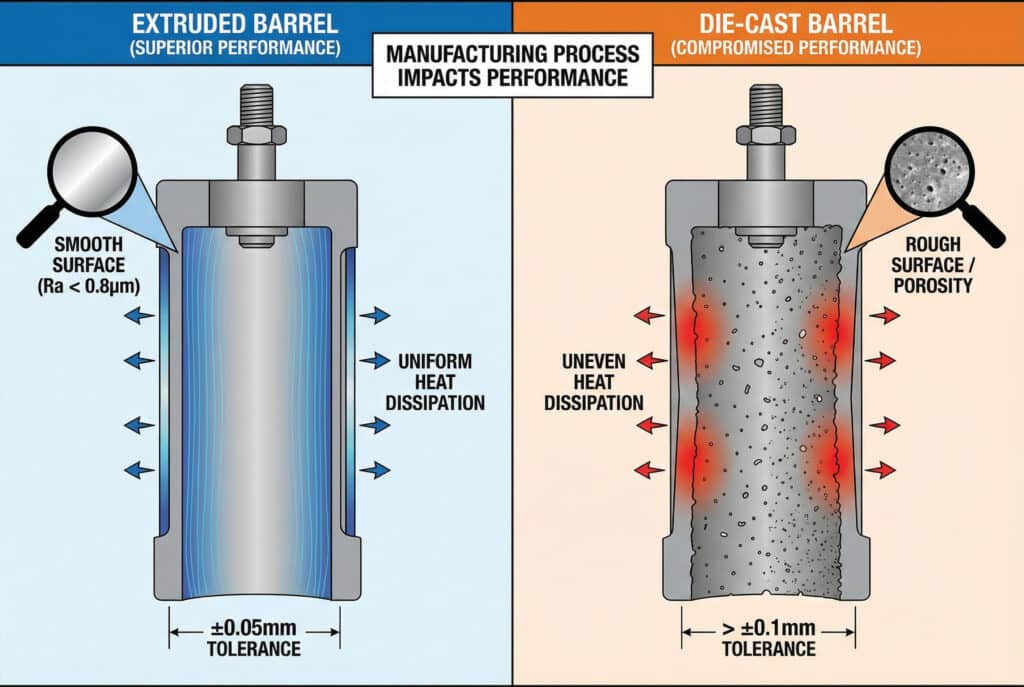

Proces proizvodnje određuje dosljednost debljine zida, kvalitetu površinske obrade i dimenzionalnu preciznost – ekstrudirane cijevi održavaju užu toleranciju (±0,05 mm) i ujednačenu debljinu zida, dok odljevci pod pritiskom pokazuju varijacije koje mogu ugroziti integritet brtve i dovesti do prijevremenog habanja u primjenama cilindara bez klipa.
Dimenzionalna stabilnost pod pritiskom
Kada komprimirani zrak dnevno prolazi kroz cilindar hiljade puta, čak i sitne dimenzionalne neujednačenosti postaju kritične. Ekstrudirani cilindri zadržavaju svoju geometriju jer proces proizvodnje ujednačeno ojačava materijal. Liveni cilindri mogu doživjeti mikro-deformacije na mjestima pod pritiskom gdje poroznost slabi strukturu.
Kompatibilnost površinske obrade i brtvila
Naši cilindri bez klipa u Bepto koriste ekstrudirane cijevi s Ra vrijednostima ispod 0,8 μm nakon brušenja. Ovaj ogledalo-poput završni sloj je ostvariv jer ekstruzija stvara gust površinski sloj. Površine od lijevanja pod pritiskom zahtijevaju opsežno strojno obradu kako bi se uklonila hrapava liveni koža, a čak i tada se pod površinom može pojaviti poroznost koja uzrokuje propadanje brtvi i curenje zraka.
Temperaturna provodljivost u primjenama s visokim ciklusima
Poravnana struktura zrna ekstruzije pruža 10-15% bolju toplotnu provodljivost duž osi cijevi. U visokobrzim pneumatskim primjenama ovo pomaže učinkovitije raspršiti toplinu nastalu trenjem i kompresijom, produžujući vijek trajanja komponenti i održavajući dosljedne performanse.
Koji tip aluminija trebate odabrati za cilindar bez klipa?
Odabir pravog materijala može značiti razliku između pouzdanog rada i skupih kvarova.

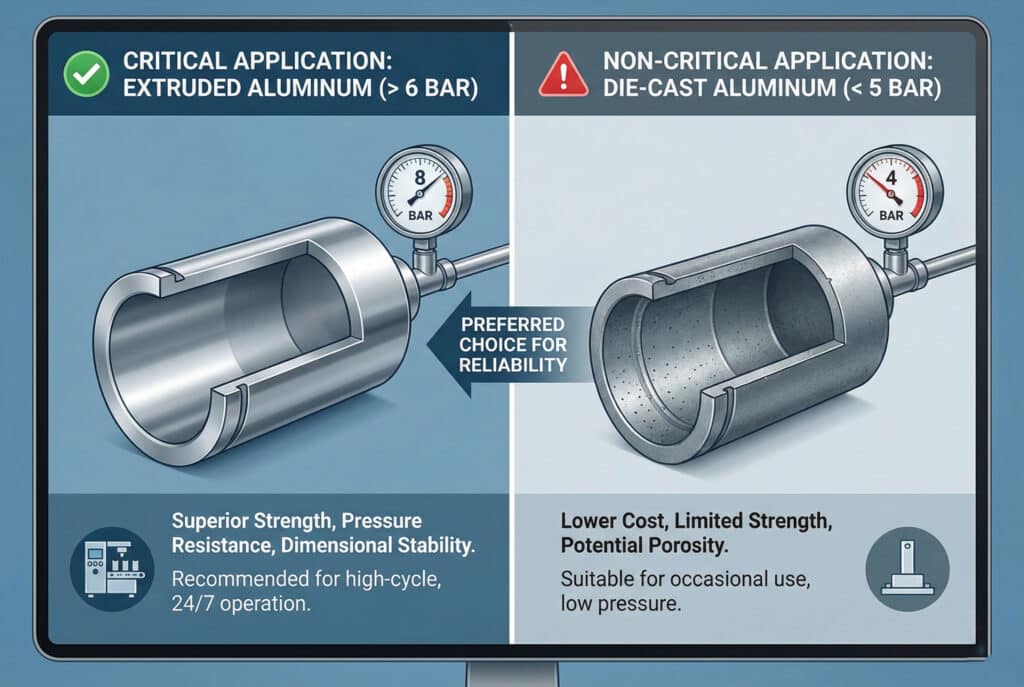

Za cilindri bez cijevi koji rade na pritiscima iznad 6 bar ili u kritičnim primjenama, ekstrudirani aluminij je jedino održivo rješenje zbog svoje superiorne čvrstoće u odnosu na težinu, otpornosti na pritisak i dimenzionalne stabilnosti — presovani aluminij treba razmatrati samo za primjene pri niskim pritiscima i u ne-kritičnim uvjetima, gdje je cijena glavni prioritet.
Kriteriji odabira zasnovani na aplikaciji
Uvijek savjetujem naše klijente u Bepto da uzmu u obzir tri faktora: radni pritisak, učestalost ciklusa i posljedice kvara. Za pakirane mašine koje rade 24/7, ekstrudirane cijevi su neprepustive. Za opremu povremenog korištenja ispod 5 bara, liveni dijelovi mogu biti dovoljni.
Troškovi naspram životnog ciklusa: analiza
Ovdje mnogi menadžeri nabavke prave greške – vide komponente od lijevanog aluminija po početnoj cijeni 30–40% nižoj i odmah se odlučuju za uštedu. Ali kad uračunate učestalost zamjene, troškove zastoja i rad za zamjene, ekstrudirani aluminij pruža 3–5 puta bolji ukupni trošak vlasništva.
Sarah, menadžerica nabave u pogonu za preradu hrane u Ontariju, naučila je to na teži način. U početku je odabrala liveni cilindri kako bi ispunila budžetske ciljeve, ali nakon tri kvara u jednoj godini (svaki je prouzročio gubitak proizvodnje od $8.000), prešla je na naše ekstrudirane Bepto cilindri. Njeni troškovi održavanja smanjili su se za 65% godišnje.
Indikatori kvaliteta za provjeru
Kada nabavljate cilindre, zahtijevajte ove specifikacije:
- Certifikacija materijala prikazivanje klase legure (6061-T6 za ekstruziju)
- Izvještaji o ispitivanju pritiska pri nazivnom pritisku od 1,5x
- Dimenzionalni podaci inspekcije s provjerom tolerancije
- Mjerenja završne obrade površine (vrijednosti Ra)
U Beptoju osiguravamo potpunu sljedivost materijala i dokumentaciju o ispitivanju uz svaku pošiljku, jer razumijemo da vaša proizvodna linija ovisi o pouzdanim komponentama.
Može li liveni aluminij ikada dostići performanse ekstrudiranog aluminija u pneumatskim primjenama?
Ovo je pitanje koje najčešće čujem od inženjera koji paze na troškove.

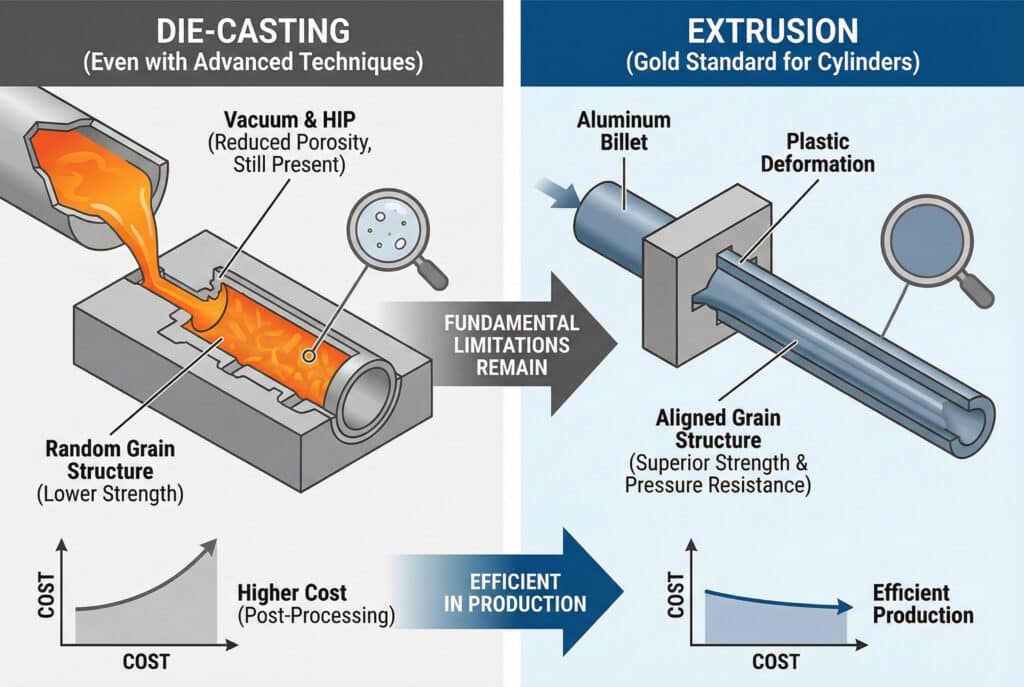

Uprkos napretku u tehnologiji lijevanja pod pritiskom, kao što su vakuumski potpomognuti procesi i toplo izotropno prešanje (HIP)5, Liveni aluminij ne može postići poravnanje zrnaste strukture i mehanička svojstva ekstrudiranog materijala za visokopritisne pneumatske cilindre — fizika očvršćivanja naspram plastične deformacije stvara temeljna ograničenja koja naknadna obrada ne može u potpunosti prevazići.
Napredne tehnike lijevanja pod pritiskom
Moderna vakuumska lijevanja pod pritiskom smanjuju poroznost na 1–21 TP3T, a HIP tretman može zatvoriti unutrašnje praznine visokotemperaturnom kompresijom. Ovi procesi smanjuju jaz u performansama, ali povećavaju troškove proizvodnje za 40–60 TP3T, čime se ukida glavna prednost lijevanja pod pritiskom, a i dalje ne dostižu svojstva ekstrudata.
Hibridni pristupi i nišne primjene
Neki proizvođači koriste presovane završne čepove s ekstrudiranim cijevima — razuman kompromis za određene dizajne. Presovanje odljevaka izvrsno je za stvaranje složenih montažnih elemenata i integrisanih kanala koji bi zahtijevali opsežno strojno obradu ekstrudiranog materijala. U Bepto povremeno preporučujemo ovaj hibridni pristup za prilagođene primjene gdje složenost geometrije to opravdava.
Budućnost proizvodnje aluminijskih cilindara
Nove tehnologije poput aditivne proizvodnje (3D štampanja) aluminija mogle bi na kraju ponuditi geometrijsku slobodu lijevanja s svojstvima koja se približavaju ekstruziji. Međutim, za proizvodne zapremine i isplativost u 2025. godini, ekstruzija ostaje zlatni standard za tijela pneumatskih cilindara, posebno u dizajnima cilindara bez klipa gdje cijela dužina tijela mora izdržati unutrašnji pritisak bez vanjske potpore klipa.
Zaključak
Metalurške razlike između livenog i ekstrudiranog aluminija nisu samo akademske prirode – one direktno utiču na vašu operativnu pouzdanost i krajnji rezultat. Za kritične pneumatske primjene, posebno za cilindar bez klipa, superiorna struktura zrna ekstrudiranog aluminija, minimalna poroznost i dosljedna mehanička svojstva čine ga očiglednim izborom. U kompaniji Bepto isključivo koristimo ekstrudirani aluminij 6061-T6 za cijevi cilindara jer smo iz prve ruke vidjeli kako ova odluka sprječava skupe kvarove koji pogađaju presovane alternative. ️
Često postavljana pitanja o aluminijskim cilindričnim cijevima
P: Mogu li vizuelno utvrditi da li je cilindrični profil lijevan pod pritiskom ili ekstrudiran?
Ekstrudirani cilindri pokazuju uzdužne tragove obrade i dosljednu debljinu zida, dok lijevano pod pritiskom dijelovi često imaju linije razdvajanja, tragove izbacivačkih šipki i blage varijacije u površinskoj teksturi. Međutim, za konačnu identifikaciju potrebna je dokumentacija o certifikaciji materijala od proizvođača, koju mi u Bepto uvijek dostavljamo.
P: Koliku razliku u pritisku mogu očekivati između cilindričnih cijevi od lijevanog i ekstrudiranog aluminija?
Ekstrudirani aluminijumski cilindri obično podnose radni pritisak od 10–16 bara, dok liveni presovanjem bezbjedno dostižu najviše 6–8 bara. Razlika u nazivnom pritisku modela 50-100% proizlazi iz varijacija poroznosti i strukture zrna koje utiču na čvrstoću pri pucanju i otpornost na zamor materijala pri cikličkom opterećenju.
P: Da li tip aluminija utiče na kompatibilnost sa različitim materijalima brtvi?
Da—izvrsna površinska završna obrada ekstrudiranih cijevi (Ra < 0,8 μm) optimalno funkcioniše sa svim vrstama brtvila, uključujući poliuretan, NBR i PTFE. Površine od lijevanog pod pritiskom mogu izazvati prijevremeno habanje mekših brtvila zbog mikroskopskih nepravilnosti na površini i mogućeg pojavljivanja potpovršinske poroznosti tokom rada.
P: Postoje li razlike u pogledu okoliša ili reciklaže između presovanog i ekstrudiranog aluminija?
Oba tipa aluminija su u potpunosti reciklabilna uz slične energetske zahtjeve. Međutim, duži vijek trajanja ekstrudiranih cilindara (obično 3–5 puta duži) znači manje zamjena i niži ukupni utjecaj na okoliš kada se uzme u obzir cijeli životni ciklus od vađenja sirovina do odlaganja.
P: Može li naknadna obrada poboljšati liveni aluminijum kako bi dostigao performanse ekstrudiranog aluminijuma?
Obrada površine poboljšava završnu obradu i dimenzionalnu preciznost, ali ne može promijeniti unutrašnju strukturu zrna niti ukloniti poroznost ispod površine. Iako obrada pomaže, temeljne metalurške razlike ostaju – ne možete obradom ukloniti nasumični obrazac kristalizacije stvoren tokom procesa očvršćivanja lijevanja.
-
