Krhkost na niskim temperaturama: Charpy udarna proba za cilindre polarne klase

Uvod

Zamislite da se vaša proizvodna linija zaustavi na -40°C zato što se pneumatski cilindar upravo razbio kao staklo. ❄️ U ekstremno hladnim okruženjima standardni aluminijski cilindri mogu katastrofalno otkazati bez upozorenja. Skrivena opasnost? Krhkost na niskim temperaturama¹ što standardna ispitivanja nikada ne otkriju—sve dok ne bude prekasno i suočite se s hitnim gašenjima u uslovima ispod nule.

Krhkost na niskim temperaturama javlja se kada metali izgube duktilnost i čvrstoću ispod kritičnih temperatura, što uzrokuje iznenadno lomljenje pod udarnim opterećenjima—Charpy test udarnog čvrstoće² na ciljanim radnim temperaturama je jedini pouzdan način da se provjeri da cilindri polarne klase održavaju dovoljan kapacitet apsorpcije energije (obično >15 džula na -40°C) kako bi se spriječili katastrofalni kvarovi u arktičkim i primjenama u hladnjačama.

Prošle zime radio sam s Marcusom, inženjerom za održavanje u skladištu za hladno skladištenje u Anchorageu na Aljasci. Njegovi standardni pneumatski cilindri otkazivali su svakih nekoliko mjeseci tokom operacija utovara pri temperaturi od -35 °C. OEM dobavljač je tvrdio da su njihovi cilindri “prilagođeni hladnoći”, ali nikada nisu proveli stvarno Charpy testiranje. Dostavili smo mu Bepto polarne cilindar bez klipa s dokumentovanim Charpy vrijednostima od -50 °C, i u proteklih više od 14 mjeseci nije imao nijedan kvar na niskim temperaturama.

Sadržaj

• Šta je krhkost pri niskim temperaturama i zašto je važna za pneumatske cilindre?
• Kako Charpy udarna proba otkriva performanse pri niskim temperaturama?
• Koje Charpy vrijednosti bi Polar-Grade cilindri trebali postići na ekstremnim temperaturama?
• Koji materijali i tretmani sprječavaju krhkost na niskim temperaturama kod cilindara bez šipki?

Šta je krhkost pri niskim temperaturama i zašto je važna za pneumatske cilindre?

Razumijevanje fizike iza kvarova na hladnom vremenu može vas spasiti od katastrofalnog oštećenja opreme i sigurnosnih incidenata.

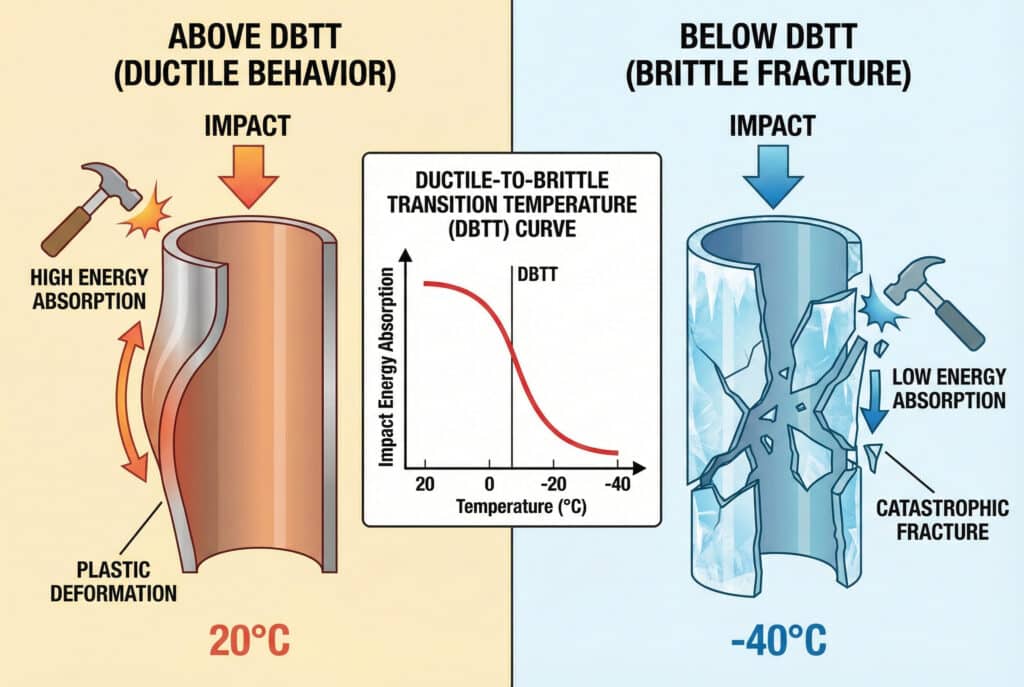

Kovnost pri niskim temperaturama je metalurški fenomen pri kojem materijali prelaze iz duktilnog u krhko ponašanje ispod svojih temperatura prijelaza iz duktilnog u krhko stanje (DBTT)³ smanjenje apsorpcije energije udara za 60-80% i izazivanje naglog loma bez plastične deformacije—kritično za cilindre koji su izloženi udarnim opterećenjima, vibracijama ili brzom promjenama pritiska u hladnim okruženjima.

Temperatura prijelaza iz duktilnog u krhko stanje

Svaki metal ima DBTT na kojem se njegov mehanizam loma suštinski mijenja. Iznad te temperature materijali se plastično deformišu prije loma, apsorbujući značajnu energiju. Ispod nje lome se iznenada uz minimalno upozorenje. Za standardne 6061-T6⁴ aluminij, ova tranzicija počinje oko -50°C, ali varijacije u materijalu i proizvodni nedostaci mogu je podići na -20°C ili više.

U pneumatskim primjenama ovo je od izuzetne važnosti. Kada se cilindar produžava ili uvlači, na krajevima hoda doživljava udarne sile. Na sobnoj temperaturi aluminij apsorbuje te udarce mikroskopskom plastičnom deformacijom. U ekstremnoj hladnoći isti udar može za milisekundu proširiti pukotinu kroz cijeli zid cijevi.

Zašto standardne specifikacije propuštaju ovaj ključni faktor

Većina specifikacija cilindara navodi “radni temperaturni raspon: -20 °C do +80 °C” bez ikakvih podataka o mehaničkim svojstvima pri tim ekstremima. To je kao da ocjenjujete most za teške kamione, a testirate ga samo biciklima. U Bepto smo tu lekciju naučili rano, kada je rudarski kupac na sjeveru Kanade doživio otkaze koji prema standardnim specifikacijama nisu smjeli biti mogući.

Stvarni načini otkaza u hladnim okruženjima

U primjenama cilindara u hladnim uvjetima vidio sam tri česta obrasca kvara:

• Katastrofalni prijelom barela tokom normalnog rada (najopasnije)
• Zaptivite pukotine u kućištu dopušta masovno curenje zraka
• Kvarovi na krajevima gdje se navoji za montažu potpuno izvuku

Svaki od ovih problema proizlazi iz istog korijenskog uzroka: materijali koji pri niskim temperaturama gube čvrstoću brže nego što se očekivalo, u kombinaciji s udarnim opterećenjima koja pri sobnoj temperaturi djeluju neznatno, ali u hladnoći postaju kritična.

Kako Charpy udarna proba otkriva performanse pri niskim temperaturama?

Ovaj standardizirani test je zlatni standard za predviđanje kako se materijali ponašaju pod iznenadnim opterećenjima pri različitim temperaturama.

Charpy test udarnog udara mjeri energiju potrebnu za razbijanje uzorka s utorima pomoću ljuljajućeg klatna, kvantificirajući čvrstoću materijala pri određenim temperaturama — testiranjem uzoraka prethodno ohlađenih na radne temperature (–40 °C, –50 °C itd.), inženjeri mogu predvidjeti hoće li komponente doživjeti katastrofalni otkaz ili se sigurno deformirati pod stvarnim udarnim opterećenjima u hladnim uvjetima.

Postupak testiranja i ono što mjeri

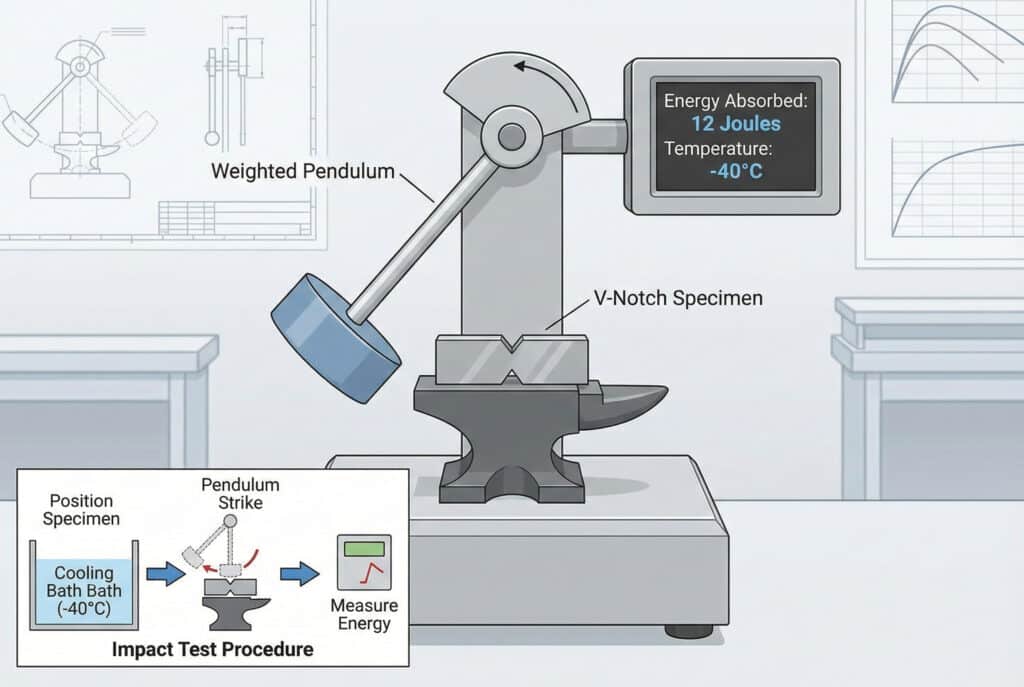

Charpy V-rezni test koristi standardizirani uzorak (10 mm × 10 mm × 55 mm) s preciznim V-rezom dubine 2 mm. Uzorak se hladi na ciljanu temperaturu u kupki (tečni dušik za ekstremnu hladnoću), zatim se postavlja u ispitni aparat. Utegom opterećeni klatno se spušta, udara u uzorak nasuprot reza, a energija apsorbovana pri lomu mjeri se u džulima.

Ono što ovaj test čini neprocjenjivim je njegova jednostavnost i ponovljivost. Za razliku od složene analize konačnih elemenata ili teorijskih proračuna, Charpy test vam daje direktan, empirijski odgovor: “Na -40 °C ovaj materijal apsorbira X džula prije loma.”

Testiranje temperaturnih serija za potpunu karakterizaciju

U Bepto ne testiramo samo na jednoj temperaturi – provodimo kompletne serije u intervalima od 20 °C od sobne temperature pa sve do –60 °C. To stvara krivu koja tačno pokazuje kako čvrstoća opada s temperaturom. Oblik te krive nam govori da li materijal ima oštar prijelaz (opasan) ili postepenu degradaciju (više predvidljivu i sigurniju).

Tumačenje rezultata za primjene na cilindarima

Kritično pitanje nije samo “koja je Charpy vrijednost?”, nego i “da li je ona dovoljna za primjenu?” Za pneumatske cilindre u Bepto-u primjenjujemo ovo pravilo: materijal mora apsorbovati najmanje 15 džula pri najnižoj očekivanoj radnoj temperaturi kako bi se osigurao adekvatan sigurnosni margini protiv loma uslijed udara tokom normalnog rada.

Zašto 15 džula? Naši terenski podaci iz hiljada instalacija pokazuju da cilindri koji održavaju ovaj prag izdrže tipična industrijska udarna opterećenja — hitna zaustavljanja, udari opterećenja, vibracije — bez pucanja. Ispod 12 džula, stope kvara rastu eksponencijalno.

Koje Charpy vrijednosti bi Polar-Grade cilindri trebali postići na ekstremnim temperaturama?

Poznavanje specifikacija cilja pomaže vam procijeniti tvrdnje dobavljača i izbjeći neadekvatne komponente.

Pneumatski cilindri polarnog kvaliteta trebaju pokazati minimalne Charpy vrijednosti udarnog čvrstoće od 15 džula pri -40 °C i 12 džula pri -50 °C za legure aluminija, uz dokumentovane certifikate ispitivanja za svaku proizvodnu seriju — ovi pragovi osiguravaju adekvatne rezerve čvrstoće za udarne opterećenja, pritisne transijente i mehaničke udare koji se javljaju tokom normalnog rada u arktičkim uslovima, u hladnjačama i na otvorenom tokom zime.

Industrijski standardi i regulatorni zahtjevi

Dok ISO 6431 i ISO 15552 definiraju dimenzijske i pritisne standarde za cilindar, oni ne propisuju svojstva otpornosti na udar pri niskim temperaturama. Ovaj propust je izazvao probleme u raznim industrijama. Neki sektori su razvili vlastite zahtjeve—offshore naftne platforme na Sjevernom moru zahtijevaju 18 džula pri -40 °C, dok istraživačke stanice na Antarktiku propisuju 15 džula pri -60 °C.

Određivanje praga specifičnog za primjenu

Ne svaka hladna primjena zahtijeva istu otpornost na udar. Pomažemo našim klijentima u Bepto da odrede odgovarajuće pragove na osnovu tri faktora:

1. Najniža očekivana temperatura (dodati sigurnosni marginu od 10°C)
2. Težina utjecaja (visok za rukovanje materijalom, umjeren za pozicioniranje)
3. Posljedica neuspjeha (kritično za sigurnosne sisteme, manje kritično za nebitne funkcije)

Zahtjevi za verifikaciju i dokumentaciju

Ovdje mnogi dobavljači podbacuju. Oni će tvrditi da su “pogodni za hladno vrijeme” bez pružanja stvarnih podataka o testiranju. Kada nabavljate cilindar polarnog razreda, zahtijevajte:

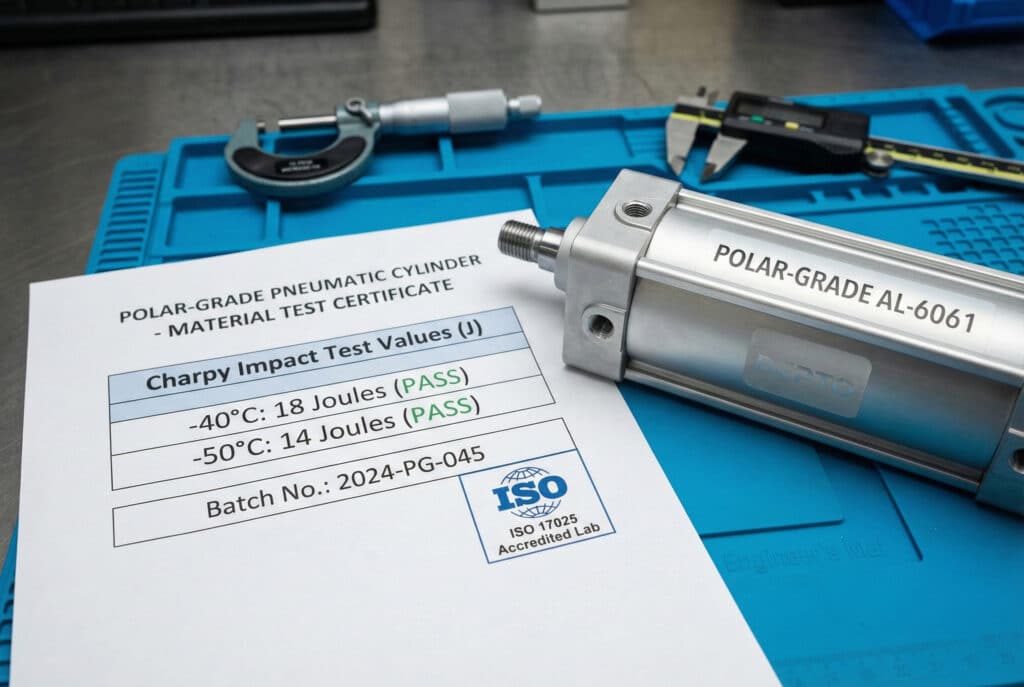

• Certificirani izvještaji o testiranju iz akreditovanih laboratorija (ISO 17025⁵)
• Serijska sljedivost Povezivanje ispitnih uzoraka sa vašim specifičnim cilindarima
• Kompletna serija temperatura podaci, a ne samo jedna vrijednost
• Orijentacija uzorka informacije (poprečno naspram uzdužnog smjera ekstruzije)

Sjećam se da sam radio s Jennifer, projektnom inženjerkom za skijalište u Koloradu, koja je specificirala cilindar za sigurnosne sisteme žičare. Njen početni dobavljač je dostavio samo jednu Charpy vrijednost na sobnoj temperaturi i tvrdio da je “otporan na hladnoću”. Mi smo dostavili kompletne temperaturne serije podataka za naše Bepto polarne cilindar, i ona je odmah vidjela razliku – naše vrijednosti pri -40 °C bile su tri puta veće od onoga što je konkurent mogao postići. Sigurnosni sistemi zahtijevaju takav nivo verifikacije. ⛷️

Koji materijali i tretmani sprječavaju krhkost na niskim temperaturama kod cilindara bez šipki?

Odabir materijala i obrada su temelj pouzdanih performansi u hladnim uvjetima.

Sprječavanje krhkosti na niskim temperaturama zahtijeva aluminijske legure s visokim udjelom magnezija (serija 5000 ili 6000), pravilnu toplotnu obradu (T6 ili T651 temper) i procese rasterećenja naprezanja koji minimiziraju preostala naprezanja—dodatno, materijali brtvila moraju preći na spojeve za niske temperature (poliuretan ili PTFE umjesto NBR-a), a maziva moraju ostati tečna ispod -40°C kako bi se spriječilo oštećenje brtvila i koncentracije naprezanja uzrokovane trenjem.

Optimalni aluminijumski legurasi za hladnu obradu

Nije sav aluminij jednak za primjene na niskim temperaturama. Legura 6061-T6 koju koristimo u Bepto za standardne cilindre adekvatno radi do -30 °C, ali za prave polarne performanse specificiramo 6082-T651 ili 5083-H116. Ove legure zadržavaju veću čvrstoću na ekstremnim temperaturama zahvaljujući svojoj mikrostrukturi i legirajućim elementima.

Magnezij i silicij u leguri 6082 stvaraju sitne, ravnomjerno raspoređene precipitate tokom toplotne obrade. Ove mikroskopske čestice jačaju materijal bez stvaranja krhkih faza koje uzrokuju kvarove na niskim temperaturama. Legura 5083, s 4,51% magnezija, nudi još bolje performanse u hladnom stanju, ali je teže ekstrudirati i obraditi.

Protokoli toplinske obrade i otklanjanja naprezanja

Standardni T6 toplinski tretman uključuje rješenjsko kaljenje praćeno umjetnim starenjem. Za cilindre polarne klase dodajemo dodatni korak opuštanja naprezanja na 190 °C tokom 4 sata. To uklanja preostala naprezanja nastala ekstruzijom i obradom koja mogu poslužiti kao mjesta za početak pukotina u hladnim uvjetima.

Oznaka tempera T651 ukazuje da je izvršeno rastezanje za oslobađanje naprezanja. To je suptilna razlika u specifikaciji, ali u našim testovima pri -50°C čini razliku između 12 džula i 22 džula.

Kompatibilnost brtvila i maziva

Čak i najtvrđa aluminijska cijev će popustiti ako zaptivke postanu krute i napuknu na niskim temperaturama. Standardne NBR (nitrilne) zaptivke gube elastičnost ispod -20 °C. Za polarne primjene, propisujemo:

• Poliuretanske brtve (funkcionalno do -50°C)
• PTFE prstenovi za potporu (bez ograničenja temperature)
• Sintetička maziva (tačka izlijevanja ispod -60°C)

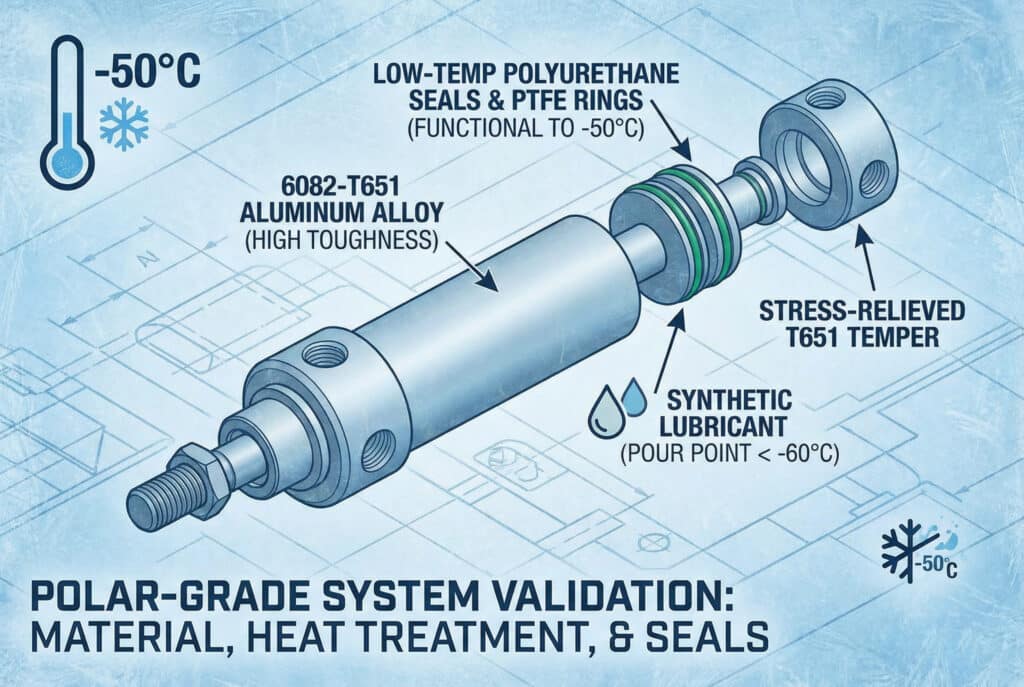

Potpuna validacija sistema

U Bepto ne testiramo samo materijal cijevi—testiramo kompletno sastavljene cilindre u termalnim komorama. Prolazimo kroz 1.000 hoda pri -40 °C, prateći curenje zraka, porast trenja i sve znakove degradacije materijala. Ova validacija na nivou sistema osigurava da svaka komponenta—ne samo aluminij—može izdržati ekstremnu hladnoću.

Naši cilindri bez cijevi polarnog kvaliteta prolaze ovu potpunu validaciju jer razumijemo da je cilindar sistem, a ne samo komad metala. Kada radite u Sibiru, sjevernoj Kanadi ili na Antarktiku, trebate taj nivo sigurnosti.

Zaključak

Krhkost na niskim temperaturama nije samo teorijska briga—to je stvarni režim otkaza koji uzrokuje skupe zastoje i sigurnosne rizike u hladnim okruženjima. Charpy test udarnog čvrstoće pri radnim temperaturama jedini je pouzdan način da se provjeri hoće li cilindri raditi sigurno kada temperature padnu. U Bepto, naši cilindri polarnog ranga potkrijepljeni su potpunom serijom Charpy podataka po temperaturama i sistemskim testiranjem na hladnoću jer znamo da vaša operacija ne može priuštiti otkaze u hladnim uvjetima. Ne vjerujte nejasnim tvrdnjama o “otpornosti na hladnoću” – zahtijevajte podatke koji dokazuju performanse. ️
