Proračuni klase čistih soba: brzine generisanja čestica iz prstenastih brtvila

Uvod

Ništa ne frustrira menadžera čiste sobe više nego gledati kako se broj čestica naglo povećava tokom proizvodnih serija. Primio sam bezbroj poziva iz farmaceutskih i poluvodičkih pogona gdje je kontaminacija dovedena do jednog zanemarenog izvora: brtve klipa pneumatskog cilindra koje se troše i izbacuju mikroskopske čestice u njihova besprijekorna okruženja.

Stope generisanja čestica kliznih brtvi direktno utiču na usklađenost klasifikacije čiste sobe. Standardne klizne brtve pneumatskih cilindara generišu 10.000–100.000 čestica po hodu (≥0,5 μm), što je dovoljno da se čista soba klase 100 unutar nekoliko sati rada spusti na klasu 10.000. Izračunavanje brzina generisanja čestica uključuje mjerenje habanja materijala brtve, frekvencije hoda i distribucije veličine čestica kako bi se osigurala usklađenost sa standardom ISO 14644.

Tek prošlog kvartala radila sam s Jennifer, inženjerkom za objekte u proizvođaču medicinskih uređaja u Massachusettsu. Njena čista soba klase 1000 stalno je padala na certifikaciji unatoč strogim protokolima. Nakon tri neuspjela audita koja su koštala po $15.000, otkrili smo da su njeni pneumatski cilindri bili krivci—svaki hod je ispuštao oblak čestica koji je preopterećivao njen sistem filtracije. Rješenje? Prelazak na tehnologiju cilindara bez šipke eliminisao je 95% njenih problema s generiranjem čestica. Dopustite da vam pokažem proračune koji su spasili njen rad.

Sadržaj

• Koje veličine čestica Rod Seals zapravo stvaraju?
• Kako izračunati stope generacije čestica po hodu?
• Koje klase čistih soba mogu tolerirati kontaminaciju Rod Sealom?
• Koje su najbolje alternative za ultra-čista okruženja?

Koje veličine čestica Rod Seals zapravo stvaraju?

Razumijevanje raspodjele veličine čestica je ključno za usklađenost s čistom sobom—naime, nisu sve čestice iste.

Radilica brtvi stvaraju čestice veličine od 0,1 μm do 50 μm, pri čemu većina (60–70 %) spada u raspon od 0,5 do 5 μm. Ove čestice nastaju uslijed abrazije materijala brtve, razgradnje maziva i kontakta metal na metal. Najproblematičnije čestice za klasifikaciju čiste sobe su one između 0,5 i 5 μm, jer najduže ostaju u zraku i posebno se nadziru u standardima ISO 14644.

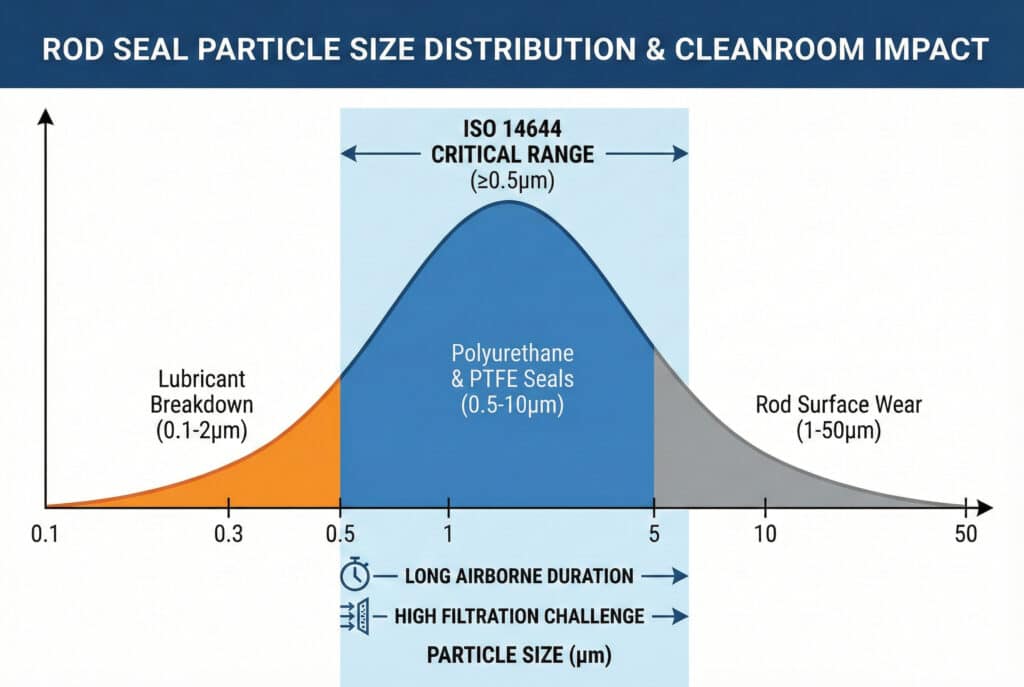

Raspodjela veličine čestica po izvoru

Različite komponente brtve generišu različite profile čestica:

Izvorna komponenta	Osnovni raspon veličina	Postotak ukupno	Uticaj čiste sobe
Poliuretanski brtveni sloj	0,5-10μm	50-60%	Visoka (zračna)
PTFE brtva	0,3-5μm	40-50%	Vrlo visoka (sitne čestice)
Rod površinska habanja	1-50μm	10-15%	Srednje (veće čestice se talože)
Rastavljanje maziva	0,1-2 μm	15-25%	Kritično (submikronsko)

Zašto je 0,5 μm najvažnije

Klasifikacije čistih soba prema ISO 14644 usmjerene su prvenstveno na čestice ≥0,5 μm jer:

1. Vazdušni boravakČestice u ovom rasponu ostaju suspendovane satima.
2. Izazov filtracije: Dovoljno su mali da se mogu izazvati HEPA filteri¹
3. Kontaminacija proizvoda: Dovoljno su veliki da izazovu greške u preciznoj proizvodnji
4. Mjerni standard: Brojači čestica su kalibrirani na ovaj prag

U Bepto Pneumatics smo proveli opsežna raspodjela veličine čestica² Testiranje različitih materijala brtvi. Naši dizajni cilindara bez klipa potpuno eliminišu brtvu klipa, čime se u potpunosti uklanja ovaj izvor kontaminacije—revolucionarno za primjene u čistim sobama.

Praktični primjer generisanja čestica

Sjećam se da sam radio s Thomasom, menadžerom za kvalitetu u pogonu poluvodiča u Kaliforniji. Njegovi standardni pneumatski cilindri promjera 63 mm ciklusirali su 60 puta u minuti u čistoći klase 100. Svaki cilindar je generirao otprilike 50.000 čestica (≥0,5 μm) po hodu. Sa četiri cilindra koja rade istovremeno:

Ukupna generacija čestica = 4 cilindra × 60 udaraca u minuti × 50.000 čestica = 12 miliona čestica u minuti

Sistem za obradu zraka u njegovoj čistoj sobi mogao je obrađivati samo 8 miliona čestica u minuti prije nego što bi premašio granice klase 100. Matematika je bila jednostavna: njegovi cilindri su stvarali kontaminaciju brže nego što ju je filtracija mogla ukloniti.

Kako izračunati stope generacije čestica po hodu?

Zaronimo u stvarne proračune koji određuju kompatibilnost čiste sobe.

Stopa generisanja čestica po hodu izračunava se mjerenjem zapremine habanja brtve, pretvaranjem u broj čestica korištenjem gustoće materijala i raspodjele veličina, a zatim množenjem s frekvencijom hoda. Formula je: $PGR = \frac{W \times D \times F}{\rho \times V_{avg}}$, gdje je W brzina habanja (mg/udar), D faktor raspodjele čestica, F frekvencija (udaraca/min), ρ gustoća materijala i V_avg prosječan volumen čestice.

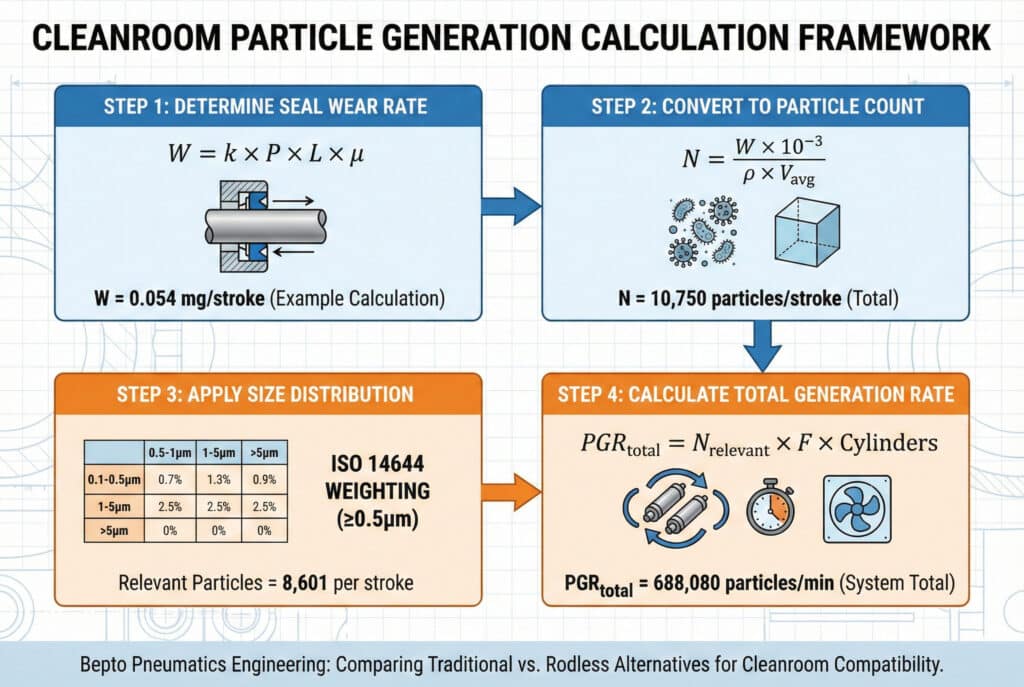

Kompletan okvir za izračunavanje

Korak 1: Odredite brzinu habanja brtve

Trošenje brtve zavisi od više faktora:

$W = k \times P \times L \times \mu$

Gdje:

• $W$ = Stopa habanja (mg po hodu)
• $k$ = Koeficijent habanja materijala³ (0,5-2,0 za poliuretan)
• $P$ = Radni pritisak (MPa)
• $L$ = Dužina hoda (m)
• $mikro$ = Koeficijent trenja (0,1-0,3 za podmazane zaptivke)

Primjer izračuna:

• Cilindar prečnika 50 mm, poliuretanski zaptivač
• Rad na 0,6 MPa (6 bara)
• 500 mm dužina hoda
• Koeficijent trenja: 0,15

W = 1,2 × 0,6 × 0,5 × 0,15 = 0,054 mg po udarcu

Korak 2: Pretvorba habanja u broj čestica

Koristeći gustoću materijala (poliuretan ≈ 1,2 g/cm³) i prosječnu veličinu čestica:

$N = \frac{W \times 10^{-3}} {\rho \times V_{avg} \times 10^{-12}}$

Za čestice prosječnog prečnika 2 μm:

• $V_{avg} = \frac{4}{3} \pi (1 \ \mu\text{m})^{3} = 4.19 \times 10^{-12} \ \text{cm}^{3}$

$N = \frac{0.054 \times 10^{-3}} {1.2 \times 4.19 \times 10^{-12}} = 10{,}750 \ \text{čestica po udarcu}$

Korak 3: Primijenite raspodjelu veličine čestica

Ne mjere se sve čestice jednako. Primijenite ponderaciju prema ISO 14644:

Veličina čestica	Generisani procenat	Relevantnost čiste sobe	Težinski broj
0,1-0,5 μm	20%	Nije uračunato (Klasa 100)	0
0,5-1μm	35%	Kritički	3,763
1-5μm	30%	Kritički	3,225
5-10μm	10%	Promatran	1,075
10μm	5%	Brzo se smiri	538

Ukupno relevantnih čestica (≥0,5 μm) = 8.601 po potezu

Korak 4: Izračunajte ukupnu stopu generacije

PGR_total = N_relevant × učestalost × broj cilindara

Za sistem sa 2 cilindra koji rade 40 udaraca u minuti:

PGR_total = 8,601 × 40 × 2 = 688,080 čestica u minuti

Usporedba kapaciteta čistih soba

Sada uporedite ovo sa kapacitetom vašeg čistačkog prostora za uklanjanje čestica:

Stopa uklanjanja = (ACH × zapremina prostorije × efikasnost filtera) / 60

Gdje:

• ACH = broj izmjena zraka na sat (60-90 za klasu 100)
• Efikasnost filtera = 99,971 TP3T za HEPA filtre

Ovdje u Bepto Pneumatics pomažemo klijentima da donesu informirane odluke. Naš inženjerski tim pruža detaljne proračune generiranja čestica za svaku primjenu, uspoređujući tradicionalne cilindar-šipke s našim bezšipkastim alternativama.

Koje klase čistih soba mogu tolerirati kontaminaciju Rod Sealom?

Ne zahtijeva svaka čista soba istu razinu kontrole čestica—razložimo realne granice. ⚠️

Standardni pneumatski cilindri sa klipom općenito su prihvatljivi za ISO klasu 7 (klasa 10.000) i niže nivoe čistoće, djelimično prihvatljivi za ISO klasu 6 (klasa 1.000) uz česta održavanja, i neupotrebljivi za ISO klasu 5 (klasa 100) ili više bez opsežnih mjera kontrole kontaminacije. Stopa stvaranja čestica na brtvama klipa obično premašuje maksimalno dozvoljenu koncentraciju čestica za kritične klase čistih soba.

ISO 14644 Klasifikacioni limiti

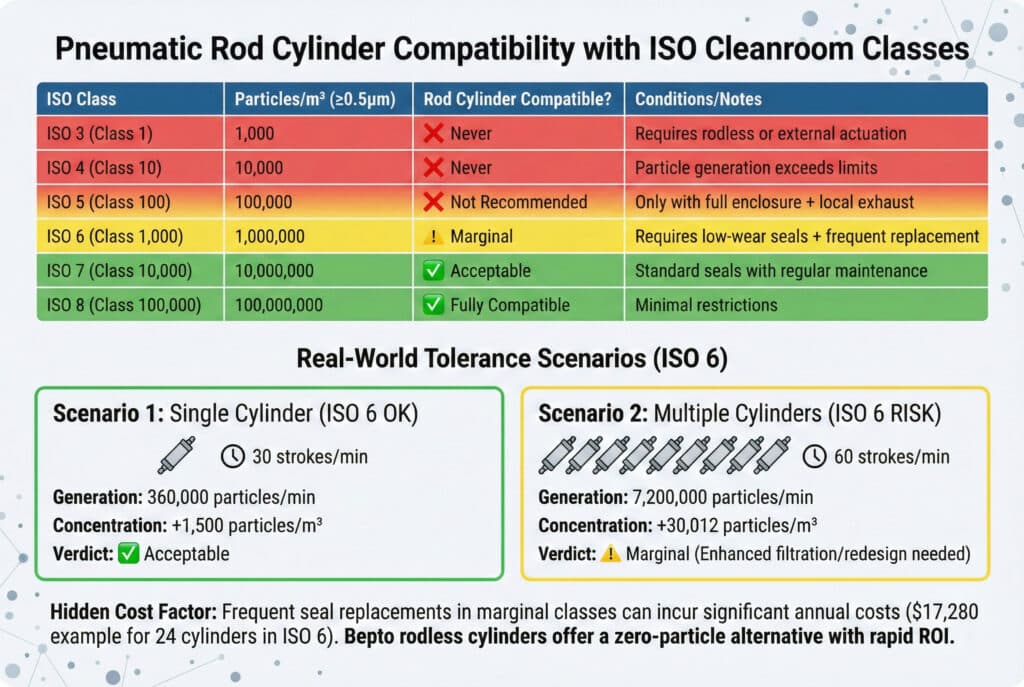

Evo praktične matrice kompatibilnosti:

ISO klasa	Čestice/m³ (≥0,5 μm)	Kompatibilan sa cilindrom?	Uslovi/Napomene
ISO 3 (Klasa 1)	1,000	❌ Nikada	Zahtijeva bezštapnu ili vanjsku aktivaciju
ISO 4 (klasa 10)	10,000	❌ Nikada	Generisanje čestica prelazi granice
ISO 5 (klasa 100)	100,000	❌ Ne preporučuje se	Samo s potpunim zatvaranjem i lokalnom odsisnom ventilacijom.
ISO 6 (klasa 1.000)	1,000,000	⚠️ Marginalno	Zahtijeva brtve s malim habanjem i čestu zamjenu.
ISO 7 (klasa 10.000)	10,000,000	✅ Prihvatljivo	Standardne brtve uz redovno održavanje
ISO 8 (klasa 100.000)	100,000,000	✅ Potpuno kompatibilno	Minimalna ograničenja

Proračuni tolerancija u stvarnom svijetu

Hajde da izračunamo može li cilindar sa šipkom raditi u ISO 6 čistoj sobi:

Scenarij:

• Prostorija: 10 m × 8 m × 3 m = 240 m³
• ISO 6 limit⁴: 1.000.000 čestica/m³ (≥0,5 μm)
• Zamjene zraka: 60 po satu
• Jedan 40 mm cilindar, 30 udaraca u minuti, generiše 12.000 čestica po udarcu

Stopa generacije čestica:
12.000 čestica po potezu × 30 poteza u minuti = 360.000 čestica u minuti

Stopa uklanjanja čestica:
(60 ACH × 240 m³ × 0,9997) / 60 min = 239,9 m³/min očišćeno

Koncentracija u režimu stalnog stanja⁵:
360.000 čestica/min ÷ 239,9 m³/min = 1.500 čestica/m³ dodano

Presuda: ✅ Prihvatljivo za ISO 6 (znatno ispod granice od 1.000.000)

Međutim, ako imate 10 cilindara koji rade 60 udaraca u minuti:

• Generacija: 12.000 × 60 × 10 = 7.200.000 čestica/min
• Koncentracija: 7.200.000 ÷ 239,9 = 30.012 čestica/m³ dodano

Presuda: ⚠️ Marginalno—zahtijeva poboljšanu filtraciju ili redizajn cilindra

Faktor skrivenih troškova

Radio sam s Marijom, menadžericom proizvodnje u pogonu za farmaceutsko pakovanje u New Jerseyu, koja je u svojoj ISO 6 čistoj sobi koristila standardne cilindar-šipke. Iako je tehnički bila u skladu, zamjenjivala je zaptivke svakih 3 mjeseca po cijeni od $180 po cilindru (imala je 24 cilindra). Godišnji trošak zamjene zaptivki: $17,280.

Prešli smo je na Bepto cilindar bez klipa — nula zamjena zaptivača, nula stvaranja čestica na zaptivačima klipa. Rok povrata ulaganja bio je kraći od 18 mjeseci, a revizije certifikacije čiste sobe postale su bezbrižne.

Koje su najbolje alternative za ultra-čista okruženja?

Kada brtve za šipke nisu opcija, potrebne su vam provjerene alternative koje zaista djeluju.

Za čistionice ISO klase 5 i više, cilindri bez klipa su zlatni standard kao alternativa, potpuno eliminišući stvaranje čestica uslijed zaptivanja klipa. Druge održive opcije uključuju magnetno povezane cilindre (nulta penetracija), cilindre sa zaptivnim mehom (zaadržane čestice habanja) i vanjski montirane linearne motore. Dizajni bez klipa nude najbolji omjer performansi, troškova i pouzdanosti za većinu primjena u čistionicama.

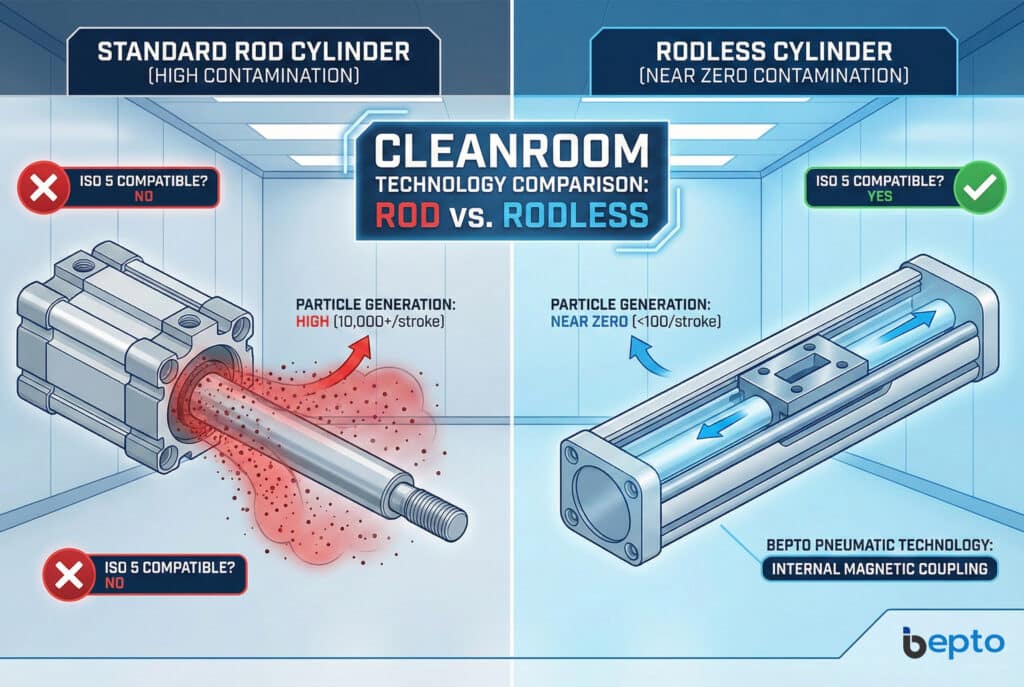

Matrica za poređenje tehnologija

Tehnologija	Generacija čestica	Cjenovni faktor	Održavanje	Najbolja aplikacija
Cilindar bez klipa	Blizu nule (<100/udarac)	1.0x osnovna vrijednost	Nisko	ISO 3-6, opšta čista soba
Magnetsko spajanje	Nula (zapečaćeno)	2,5-3,0x	Veoma nisko	ISO 3-4, ultrakritički
Bellows zapečaćen	Sadržan	1,8-2,2x	Srednje	ISO 5-6, izloženost hemikalijama
Linearni motor	Nula	4,0-5,0x	Nisko	ISO 3-4, visoka preciznost
Standardni cilindar sa šipkom	Visoko (10.000+ po udarcu)	1.0x	Visoko (zaptivke)	ISO 7-8 samo

Zašto bezklipni cilindri dominiraju čistim sobama

U kompaniji Bepto Pneumatics naša tehnologija cilindara bez klipa postala je industrijski standard za automatizaciju u čistim sobama, i evo zašto:

1. Eliminacija kontaminacije Rod zaptivke

Piston i zaptivke ostaju potpuno zatvoreni unutar tijela cilindra. Nema izloženog klipa, što znači da nema abrazivnih čestica koje bi oštetile zaptivke.

2. Prednost magnetskog prijenosa

Naši cilindri bez klipa koriste unutrašnje magnetsko spajanje za prijenos sile kroz zid cilindra. Vanjska kolica nikada ne dolaze u kontakt s komorom pod pritiskom—nula putova kontaminacije.

3. Kompaktan otisak

Bezklizna rješenja su 40-50% kraća od cilindara s klipnjačom jednake hoda, čime se štedi dragocjeni prostor u čistoj sobi.

4. Isplativost

Dok magnetni linearnim motorima koštaju 4-5 puta više, naši cilindri bez klipa obično koštaju samo 20-40% više od standardnih cilindara—mala premija za ogromno smanjenje kontaminacije.

Usporedba generacije čestica: stvarni testni podaci

Proveli smo nezavisna laboratorijska testiranja uspoređujući generiranje čestica:

Uslovi testiranja:

• 500 mm dužina hoda
• 40 otkucaja u minuti
• 0,6 MPa radni pritisak
• Brojanje čestica ≥0,5 μm

Rezultati:

Tip cilindra	Čestice po potezu	Čestice po minuti	Kompatibilno sa ISO 5?
Standardna šipka (PU brtva)	12,400	496,000	❌ Ne
Šipka za nisko habanje (PTFE)	8,200	328,000	❌ Ne
Bellows zapečaćen	450	18,000	⚠️ Marginalno
Bepto bez šipke	85	3,400	✅ Da
Magnetski linearan motor	manje od 10	manje od 400	✅ Da

Priča o uspješnoj implementaciji

Dopustite mi da podijelim nedavni projekt koji savršeno ilustrira utjecaj. Robert, inženjer automatizacije u biotehnološkom postrojenju u San Diegu, projektirao je novu ISO 5 čistu sobu za sterilizirane operacije punjenja. Njegov početni dizajn koristio je 16 standardnih pneumatskih cilindara s poboljšanim brtvama i lokalnom ventilacijom za odsisavanje zraka.

Originalni dizajn:

• 16 cilindara sa PTFE zaptivkama: $4,800
• Lokalni sistemi za odsisavanje: $28,000
• Godišnja zamjena brtve: $5,760
• Nadogradnje nadzora čestica: $12,000
• Ukupni trošak prve godine: $50,560

Bepto bezosovinsko rješenje:

• 16 cilindara bez klipa: $8,640 (1,8x trošak cilindra)
• Ne treba izduv: $0
• Zamjena nultog brtvenog prstena: $0
• Standardno nadgledanje: $0
• Ukupni trošak prve godine: $8,640

Ušteda: $41,920 u prvoj godini, plus $5,760 godišnje nakon toga

Robertova čista soba je na prvom auditu dobila ISO 5 certifikat, a broj čestica 60% bio je ispod maksimalnih granica. Tri godine kasnije nije zamijenio nijednu brtvu niti je doživio zastoje u proizvodnji zbog kontaminacije.

Vodič za odabir za vašu aplikaciju

Evo mog praktičnog okvira preporuka:

Odaberite cilindri bez klipa kada:

• Rad u okruženjima ISO 6 ili čišćim
• Generacija čestica je zabrinjavajuća.
• Dugoročni troškovi su važniji od početne cijene.
• Prostorni ograničenja pogoduju kompaktnim dizajnima.
• Želite minimalno održavanje.

Odaberite magnetne linearne motore kada:

• ISO 3-4 zahtjevi za ultrapristojnost
• Budžet omogućava 4-5 puta premium
• Potrebno precizno pozicioniranje (<0,01 mm)
• Generisanje nulte čestice je neprikosnoveno.

Odaberite standardne cilindar-šipke kada:

• Klasifikacija ISO 7 ili niža
• Početni trošak je glavna briga
• Redovno održavanje je prihvatljivo
• Generisanje čestica je upravljivo

Zaključak

Kontrola čestica u čistoj sobi nije pogađanje—to je fizika i matematika. Izračunajte stope generisanja čestica, razumijte granice klasifikacije i odaberite tehnologiju koja vas održava u skladu s propisima, a da pritom ne potrošite previše. Na tome ovisi vaša certifikacija čiste sobe. ✨

Često postavljana pitanja o stvaranju čestica u čistoj sobi kompanije Rod Seals

1. Razumite kako HEPA filtri djeluju na različite veličine čestica kako biste bolje izračunali kapacitet uklanjanja vaše čiste sobe. ↩

2. Istražite naučna istraživanja o tome kako mehaničko habanje utječe na raspodjelu veličine čestica u industrijskim komponentama. ↩

3. Pregledajte tehničke podatke o koeficijentima habanja materijala kako biste preciznije izračunali brzinu habanja zaptivača za različite pneumatske primjene. ↩

4. Pogledajte službene ISO 14644-1 standarde za maksimalno dozvoljene koncentracije čestica u različitim klasama čistih soba. ↩

5. Saznajte više o matematičkim modelima koji se koriste za predviđanje stalnih koncentracija čestica u kontroliranim okruženjima. ↩
