Uvod
Problem: Kada pneumatski sistemi zakažu u okruženjima ispod nule, čitave proizvodne linije se zaustavljaju—što kompanije košta hiljade po satu. ❄️ Agitacija: Standardne brtve pucaju, maziva se smrzavaju, a aluminijska kućišta postaju krhka na kriogenim temperaturama. Rješenje: Pravilnim izborom materijala pneumatski cilindri se pretvaraju iz slabosti u pouzdane radne konje, čak i na -40°C.
Evo direktnog odgovora: Za pneumatski rad pri -40 °C morate koristiti brtvene materijale od NBR-a ili poliuretana otporne na niske temperature, maziva na bazi sintetičkih estera i kućišta od anodiziranog aluminija ili nehrđajućeg čelika. Standardni materijali će doživjeti katastrofalni kvar, uzrokujući skupe zastoje i sigurnosne rizike u skladištenju na hladnoći, arktičkom bušenju i farmaceutskim aplikacijama smrzavanja-sušenja.
Nedavno sam razgovarao s Henrikom, upraviteljem objekta u distribucijskom centru za smrznutu hranu u Minnesoti. Njegovo skladište radi na -35 °C, a prošle zime su tri pneumatska cilindra njegovog transportnog sistema otkazala u roku od sedam dana – svaki otkaz je zaustavio rad na 6–8 sati. Krivac? Standardne Buna-N brtve koje nisu bile ocijenjene za ekstremnu hladnoću. Ovaj razgovor me podsjetio zašto odabir materijala nije samo tehničko pitanje – on je od presudne važnosti.
Sadržaj
- Zašto standardne pneumatske komponente otkazuju na -40°C?
- Koji brtveni materijali najbolje funkcioniraju u kriogenim pneumatskim primjenama?
- Kako materijal za kućiste utječe na performanse pri niskim temperaturama?
- Koja maziva ostaju efikasna na ekstremno niskim temperaturama?
Zašto standardne pneumatske komponente otkazuju na -40°C?
Većina pneumatskih cilindara je dizajnirana za ambijentalne temperature (15–60 °C), što ih čini ranjivima u kriogenim okruženjima. ️

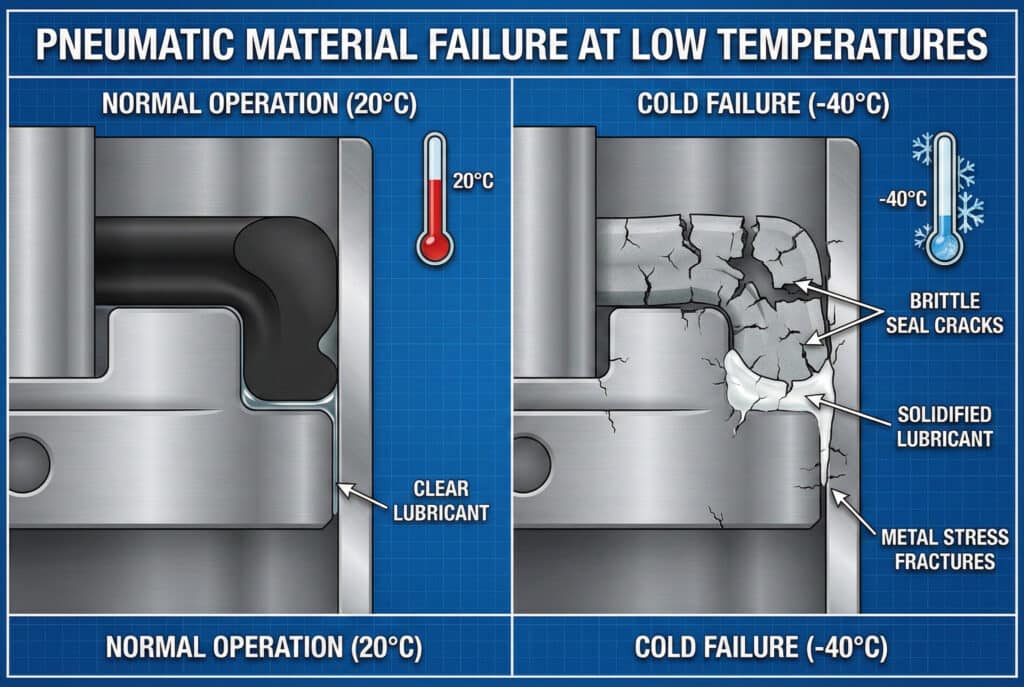

Standardni materijali gube elastičnost, postaju krhki i doživljavaju termičko skupljanje na -40°C. Zaptivke se stvrdnjavaju i pucaju, maziva se pretvaraju u voskasto čvrste tvari, a metalne komponente razvijaju naprsline od naprezanja. Ova kombinacija dovodi do curenja zraka, povećanog trenja, potpunog otkazivanja zaptivki i mogućih sigurnosnih incidenata.
Fizika hladnog neuspjeha
Kada temperature padnu ispod -20°C, događaju se tri kritična otkaza:
Temperatura staklenog prijelaza (Tg)1: Elastomeri prelaze kroz Tg tačku i pretvaraju se iz fleksibilne gume u krutu plastiku.
termičko skupljanje2: Različiti materijali se skupljaju različitim brzinama, stvarajući praznine na površinama brtvi.
Povećanje viskoznosti: Standardna maziva postaju 100–1000 puta viskoznija, u suštini se “smrzavajući” na mjestu.
Posljedice u stvarnom svijetu
U našoj kompaniji Bepto Pneumatics analizirali smo desetine neuspjelih cilindara iz hladnih okruženja. Šablon je dosljedan: standardne NBR brtve pokazuju vidljive pukotine duž brtvenog ruba, masti na bazi nafte razdvajaju se na čvrstu i tekuću fazu, a aluminijska kućišta razvijaju mikro-pukotine na mjestima montaže.
Koji brtveni materijali najbolje funkcioniraju u kriogenim pneumatskim primjenama?
Odabir brtve je najkritičniji faktor pouzdanosti pneumatskog sistema na niskim temperaturama.

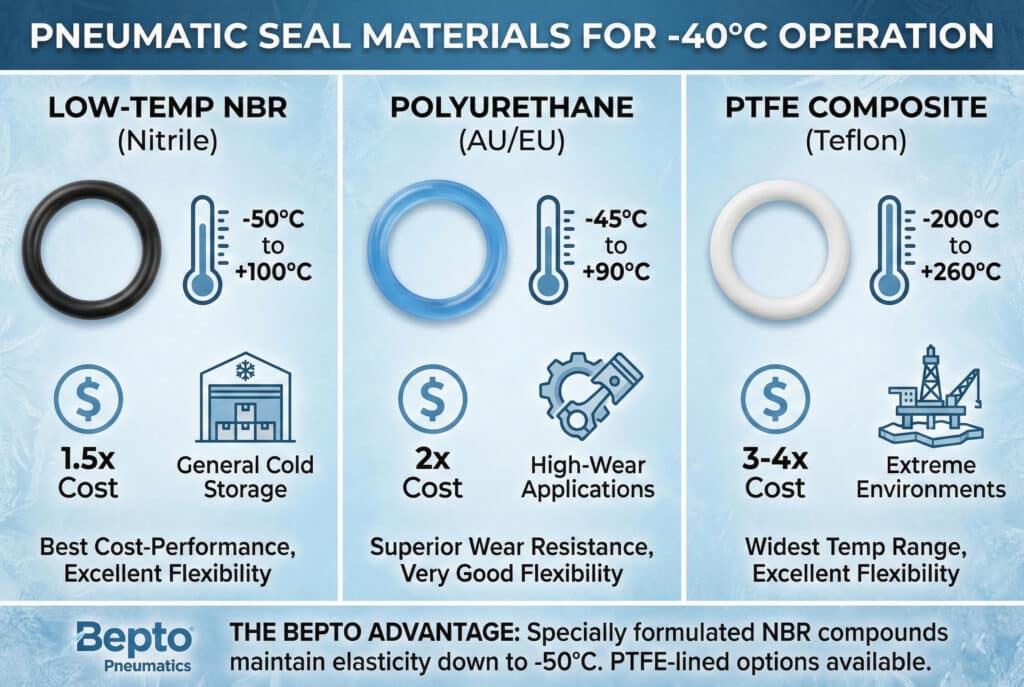

NBR za niske temperature3 (Nitril) s plastičarima, poliuretan (AU/EU razredi) i PTFE (Teflon) kompoziti su tri dokazana brtvena materijala za rad na -40 °C. NBR za niske temperature nudi najbolji omjer cijene i performansi, poliuretan pruža vrhunsku otpornost na habanje, a PTFE omogućuje najširi temperaturni raspon (-200 °C do +260 °C), ali po višoj cijeni.
Tabela za usporedbu materijala
| Materijal brtve | Raspon temperatura | Fleksibilnost na -40°C | Cjenovni faktor | Najbolja aplikacija |
|---|---|---|---|---|
| Standard NBR | -20°C do +100°C | Loš (krhak) | 1x | Ne preporučuje se |
| NBR za niske temperature | -50°C do +100°C | Odlično | 1,5x | Opće skladištenje u hladnjači |
| Poliuretan (AU) | -45°C do +90°C | Veoma dobro | 2x | Primjene s velikim habanjem |
| PTFE kompozit | -200°C do +260°C | Odlično | 3-4x | Ekstremna okruženja |
Prednost Beptoa
Mi proizvodimo cilindar bez klipa posebno konfiguriran za hladna okruženja. Naši kompleti brtvi za niske temperature koriste posebno formulirane NBR smjese s adipatnim plastičarima koji zadržavaju elastičnost do -50 °C. Za klijente u farmaceutskom smrzavanju-sušenju ili arktičkom bušenju nudimo opcije obložene PTFE-om.
Maria, koja vodi kompaniju za hladnjačku logistiku u Alberti, Kanada, prošle je godine prešla na naše cilindar konfigurirane za niske temperature. Rekla mi je: “Nismo imali nijedan kvar brtve otkako smo prešli, a svakodnevno radimo na -38 °C. Uštede na 30% u odnosu na OEM dijelove platile su cjelokupnu retroadaptaciju za četiri mjeseca.”
Kako materijal za kućiste utječe na performanse pri niskim temperaturama?
Sam cilindar je pod značajnim naprezanjem u kriogenim uslovima koje mnogi inženjeri zanemaruju. ⚙️

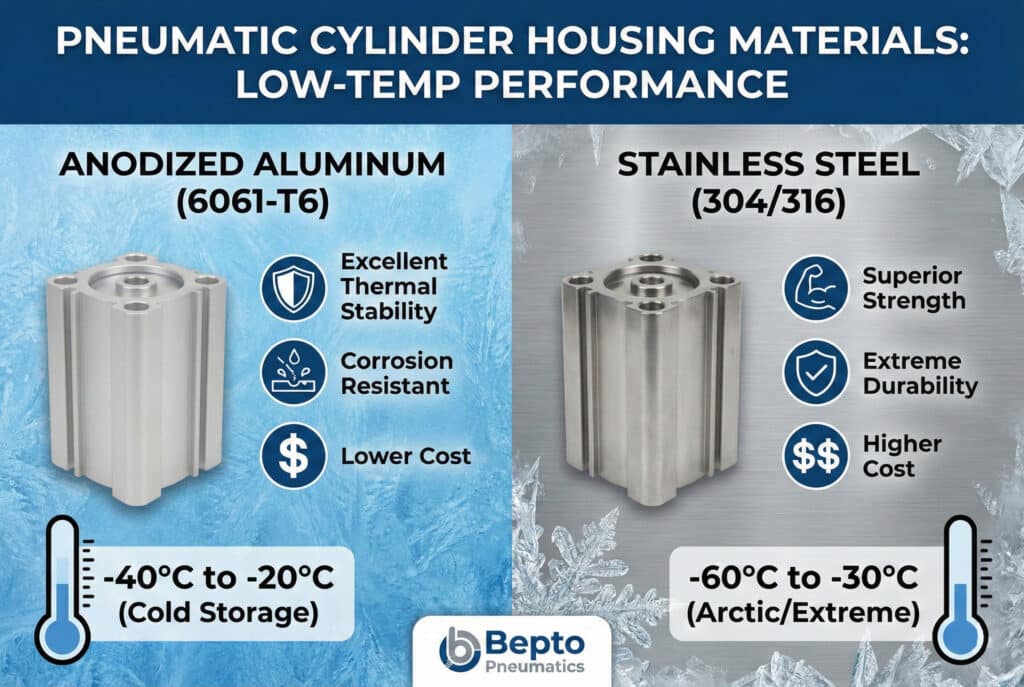

Anodizirani aluminijski legur 6061-T64 Čelik 304/316 je preferirani materijal kućišta za rad na -40 °C. Anodizirani aluminij nudi izvrsnu toplinsku stabilnost i otpornost na koroziju uz manju težinu i nižu cijenu, dok čelik pruža vrhunsku čvrstoću i izdržljivost u najekstremnijim uvjetima, iako je tri puta teži i dvostruko skuplji.
Zašto standardni aluminijum ne uspijeva
Standardni ekstrudirani aluminij (legura 6063), koji se obično koristi u pneumatskim cilindarima, doživljava:
- Krhkost: Otpornost na udar opada za 40–60% ispod -30°C.
- Temperatursko skupljanje: Skrčenje od 23 µm/m/°C stvara praznine na sučelju brtve.
- Korozija usljed kondenzacije: Voda koja se smrzava u mikro-pukotinama ubrzava propadanje.
Strategija odabira materijala
U Bepto Pneumatics preporučujemo:
- Hladno skladištenje (-40°C do -20°C): Anodizirani aluminij 6061-T6 s tvrdim premazom tipa III
- Na otvorenom Arktik (-60°C do -30°C): 304 nehrđajući čelik s elektropoliranom završnom obradom
- Farmaceutske čiste sobe: 316L nehrđajući čelik za usklađenost sa FDA
Koja maziva ostaju efikasna na ekstremno niskim temperaturama?
Čak i najbolje brtve i kućišta će otkazati bez pravilnog podmazivanja u hladnim okruženjima. ️

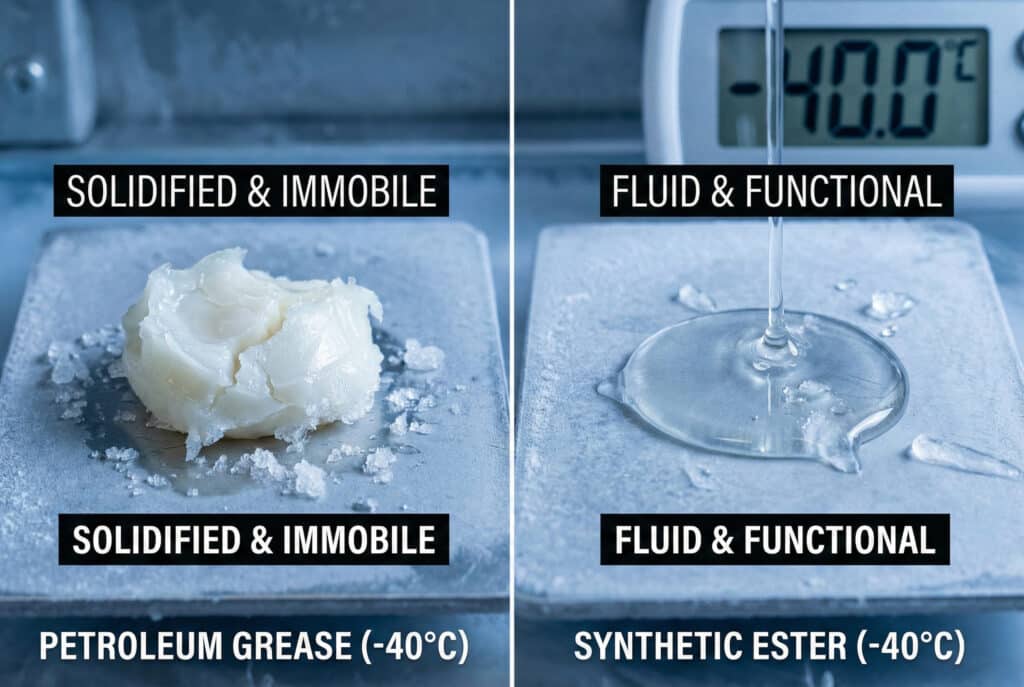

maziva na bazi sintetičkog estera5, Perfluoropolieterske (PFPE) masti i silikonska ulja s tačkom tečenja ispod -60 °C neophodni su za pneumatski rad pri -40 °C. Masti na bazi nafte stvrdnjavaju se u nepokretni vosak, dok sintetički esteri održavaju viskoznost i čvrstoću filma, osiguravajući neometan rad i sprečavajući oštećenje brtvi suhog trenja.
Metrike performansi maziva
| Tip maziva | Tačka izlijevanja | Viskoznost na -40°C | Cjenovni faktor | Kompatibilnost brtvi |
|---|---|---|---|---|
| Naftna mast | -10°C do -20°C | Čvrsto/polučvrsto | 1x | Loše (nakupljanje voska) |
| Sintetički ester | -60°C do -70°C | 500-800 cSt | 3x | Odlično |
| PFPE (Krytox) | -75°C | 300-500 cSt | 8-10x | Izvrsno (inerтно) |
| Silikonsko ulje | -65°C | 200-400 cSt | 2x | Dobro (blago oticanje) |
Naš protokol podmazivanja
Mi unaprijed podmazujemo sve cilindre za niske temperature formulacijama na bazi sintetičkih estera koje ostaju tečne do -65 °C. Za primjene u farmaceutskoj i prehrambenoj industriji nudimo PFPE opcije sa NSF H1 certifikatom.
Henrik iz Minnesote (sjećate li se njegove krize smrznutog transportnog pojasa?) prešao je na naše predmašćene cilindre za niske temperature. Izvijestio je: “Ne samo da su kvarovi prestali, nego su nam se vremena ciklusa zapravo poboljšala za 8% jer se cilindri kreću glađe čak i u ekstremnoj hladnoći.” ✅
Zaključak
Uspješno pneumatsko djelovanje na -40°C ne svodi se na pronalaženje komponenti otpornih na hladnoću—već na projektovanje cjelovitih sistema u kojima brtve, kućišta i maziva rade zajedno kako bi prevazišli toplotni stres, održali fleksibilnost i osigurali pouzdanost kada standardna rješenja katastrofalno zakažu.
Često postavljana pitanja o kriogenom pneumatskom odabiru materijala
Mogu li prilagoditi postojeće cilindre za upotrebu na niskim temperaturama?
Da, ali samo djelimično—možete zamijeniti zaptivke i ponovo podmazati, ali materijal kućišta se ne može promijeniti. Ako vaš postojeći cilindar koristi aluminij 6061-T6, nadogradnja brtve i maziva će biti efikasna. Ako je riječ o standardnom aluminiju 6063 ili lijevanom željezu, zamjena je sigurnija od naknadne adaptacije pri temperaturama ispod -30 °C.
Koliko često treba servisirati cilindre za niske temperature?
Kriogeni cilindri zahtijevaju inspekciju svakih 6–12 mjeseci, dok standardne jedinice zahtijevaju inspekciju svakih 18–24 mjeseca. Termički ciklus ubrzava habanje, a migracija maziva se odvija brže na ekstremnoj hladnoći. Preporučujemo godišnju zamjenu zaptivača i ponovno podmazivanje za sisteme koji neprekidno rade ispod -30°C.
Jesu li pneumatski cilindri za niske temperature skuplji?
Početni trošak je 40-60% viši, ali ukupni trošak vlasništva je obično 30% niži zbog smanjenog vremena zastoja. U Bepto Pneumatics naši cilindri bez šipke za niske temperature koštaju oko 50% više od standardnih jedinica, ali klijenti prijavljuju smanjenje kvarova u hladnim uvjetima za 80-90%, što ROI obično čini manjim od 12 mjeseci.
Koja je najniža temperatura na kojoj pneumatski cilindri mogu raditi?
Pravilnim izborom materijala pneumatski cilindri mogu pouzdano raditi pri temperaturama do -200 °C uz PTFE zaptivke, kućišta od nehrđajućeg čelika i maziva na bazi PFPE. Međutim, raspon od -60°C do -80°C je praktični limit za isplativa industrijska primjenjivanja. Ispod te granice električni ili hidraulični aktuatori često postaju ekonomičniji.
Da li mi je potrebna posebna priprema zraka za hladna okruženja?
Apsolutno—vlaga u komprimiranom zraku će se smrznuti na -40°C, uzrokujući katastrofalna začepljenja. Morate koristiti rashlađene zračne sušila ocijenjena na rosnu točku od -70 °C ili sušila s dehidracijskim sredstvom. Također preporučujemo ugradnju linijskih filtera s nazivnom veličinom od 5 mikrona kako bi se spriječilo stvaranje kristala leda u portovima ventila.
-
