Zaptivke vaših pneumatskih cilindara rade savršeno na sobnoj temperaturi—sve dok ne dođe zima i odjednom se suočavate s curenjem, nepravilnim kretanjem i zastojima u proizvodnji. Krivac nije habanje niti kontaminacija; to je osnovna svojina materijala koju većina inženjera nikada ne uzima u obzir: temperatura staklenog prijelaza1. Kada zaptivke padnu ispod svoje Tg, pretvaraju se iz fleksibilne gume u krutu, krhku plastiku.
Temperatura staklenog prijelaza (Tg) je kritična temperatura pri kojoj elastomer2 Brtve prelaze iz gumene, fleksibilne faze u krutu, staklastu fazu, koja obično varira od -70°C do -10°C, ovisno o sastavu polimera. Ispod Tg brtve gube 80–95% elastičnosti, ne mogu održavati kontaktni pritisak na brtvenim površinama i postaju podložne pucanju i trajnoj deformaciji, što dovodi do neposrednog otkaza brtve i curenja sistema bez obzira na stanje ili starost brtve.
Nikada neću zaboraviti hitni poziv Daniela, upravitelja pogona u postrojenju za proizvodnju automobilskih dijelova u Minnesoti. Njegova proizvodna linija radila je besprijekorno osam mjeseci, a zatim je iznenada potpuno otkazala tijekom januarskog naleta hladnoće, kada su temperature u neogrijanom skladištu pale na -15 °C. Svaki pneumatski cilindar na liniji je curio. Problem? Njegov OEM dobavljač je ugradio standardne NBR brtve s Tg od -25°C, ali su brtve zbog brzog širenja zraka doživljavale lokalizirane temperature ispod -30°C. Zamijenili smo ih Bepto poliuretanskim brtvama za niske temperature (Tg od -55°C) i već tri godine nema kvara pri niskim temperaturama.
Sadržaj
- Šta je temperatura staklenog prijelaza i zašto je važna za brtve?
- Kako se različiti elastomerni materijali uspoređuju po performansama na niskim temperaturama?
- Koji su znakovi upozorenja da vaše brtve rade blizu svoje Tg?
- Kako možete odabrati pravi materijal brtve za vaš temperaturni raspon?
Šta je temperatura staklenog prijelaza i zašto je važna za brtve?
Tg nije samo još jedna specifikacija—to je linija između funkcije i kvara. ️
Temperatura staklenog prijelaza predstavlja prag molekularne pokretljivosti pri kojem polimerne lance gube kinetičku energiju potrebnu za klizanje jednih pokraj drugih, prelazeći iz viskozne, elastične faze u krutu, krhku fazu. Ova fazna promjena odvija se u rasponu od 10–20 °C umjesto na jednoj tački, uzrokujući da brtvene površine postupno gube elastičnost i tvrdoća im se povećava za 30–50. Obala A3 tačkama, i razvijaju nedovoljnu kontaktnu silu za održavanje pritisnih barijera, što rezultira neposrednim curenjem čak i bez habanja ili oštećenja.

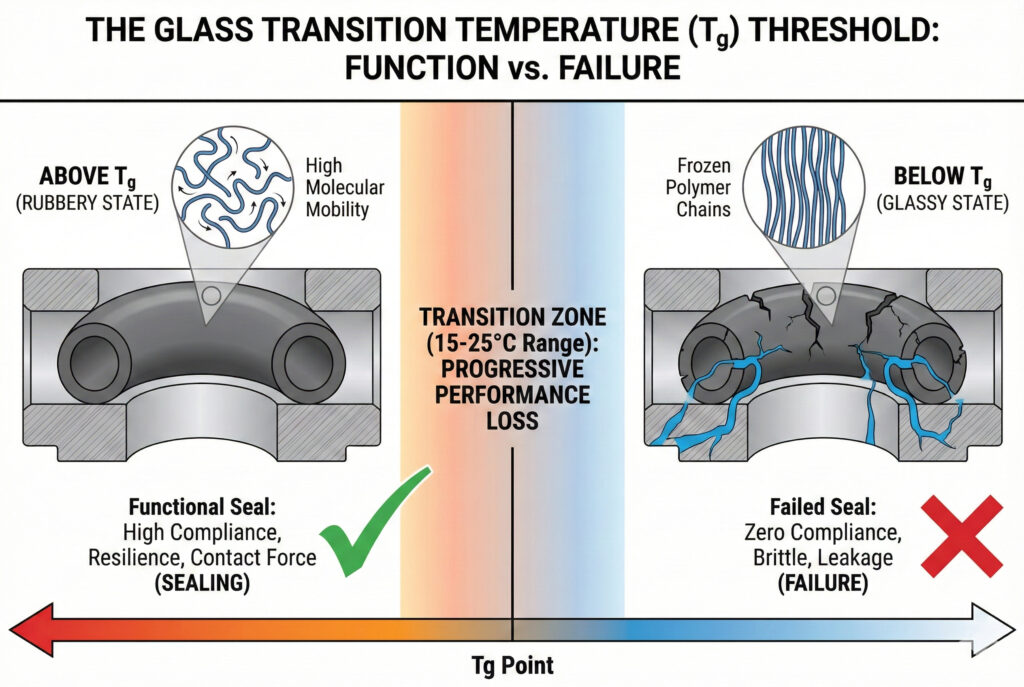

Molekularni mehanizam
Na molekularnom nivou, elastomeri su dugi lanci polimera sa slabim vezama između lanaca. Iznad Tg, ti lanci imaju dovoljno toplinske energije da se pomiču, rotiraju i klize jedni pored drugih—to je ono što gumi daje fleksibilnost i memoriju.
Kako se temperatura približava Tg, molekularni pokreti se dramatično usporavaju. Polimerne lance počinju “smrzavati” na mjestu, gubeći sposobnost deformacije i oporavka. Ispod Tg materijal se ponaša poput stakla ili tvrde plastike, a ne gume.
Zašto su foke posebno ranjive
Zaptivke pneumatskih cilindara ovise o tri ključna svojstva koja nestaju pri Tg:
1. Usklađenost: Sposobnost deformiranja i prilagođavanja mikroskopskim neravninama na površini
2. Otpornost: Sposobnost vraćanja izvorne oblika nakon kompresije
3. Kontaktna sila: Sposobnost održavanja pritiska na brtvenim površinama
Kada brtva pređe ispod svoje Tg, više ne može obavljati nijednu od ovih funkcija. Brtva postaje kruti prsten koji se ne može prilagoditi stabljici ili površini udubljenja, stvarajući puteve za curenje.
Tranzicijska zona
Stakleni prijelaz se ne događa trenutno na jednoj temperaturi. Umjesto toga, postoji prijelazna zona koja obično obuhvata 15–25 °C:
| Temperatura u odnosu na Tg | Ponašanje foka | Uticaj na performanse |
|---|---|---|
| Tg + 40°C ili više | Potpuno gumast, optimalna fleksibilnost | Performanse brtvljenja 100% |
| Tg + 20°C do Tg + 40°C | Normalno rad | Performanse 95-100% |
| Tg + 10°C do Tg + 20°C | Primjetno blago zgrčavanje | Performanse 85-95% |
| Tg do Tg + 10°C | Počinje značajno otvrdnjavanje | Performanse 60-85% |
| Tg – od 10°C do Tg | Tranzicijska zona, brzi gubitak imovine | Performanse 20-60% |
| Ispod Tg – 10°C | Potpuno staklast, krhak | Performanse 0-20%, vjerovatni kvar |
Zbog toga proizvođači brtvila navode “minimalnu radnu temperaturu”, obično 10–20 °C iznad stvarne Tg, kako bi brtvila tokom rada ostala izvan prijelazne zone.
Razmatranja stvarnih temperatura
U Bepto-u pomažemo kupcima da shvate da operativna temperatura nije samo temperatura okoline. Nekoliko faktora može stvoriti lokalizirane hladne tačke:
- Joule-Thomsonov efekt4Brzo širenje zraka tokom izduživanja cilindra može sniziti temperaturu brtve za 15–30 °C ispod okoline.
- Instalacija na otvorenom: Noćne temperature ili zimski uslovi
- Hladni prostori: Hladni lanac, prerada hrane
- Kriogena blizina: Oprema u blizini sistema sa tečnim dušikom ili CO₂
Radio sam u pogonu za preradu hrane u Kanadi gdje je temperatura okoline bila +5°C, ali rad cilindra velikom brzinom stvarao je lokalizirane temperature od -20°C na brtvama zbog brzog širenja zraka. Standardne NBR brtve otkazivale su svake sedmice dok nismo propisali brtve od fluoroelastomera s niskom Tg temperaturom.
Kako se različiti elastomerni materijali uspoređuju po performansama na niskim temperaturama?
Nije svaka guma jednaka kad temperature padnu.
Elastomeri za brtve općeg naziva pokazuju dramatično različite temperature staklenog prijelaza: NBR (nitril) se kreće od -25°C do -40°C, ovisno o sadržaju akrilonitrila, poliamid (PU) postiže -40°C do -60°C, fluorelastomeri (FKM) obično dostižu -15°C do -25°C, a specijalizirane silikonske smjese mogu raditi do -70°C do -100°C. Izbor materijala mora uskladiti performanse na niskim temperaturama s drugim zahtjevima kao što su otpornost na habanje, hemijska kompatibilnost i troškovi, jer nijedan pojedinačni elastomer ne ističe se u svim svojstvima.
Usporedba performansi elastomera
| Tip elastomera | Temperatura staklenog prijelaza (Tg) | Praktična minimalna temperatura | Otpornost na habanje | Hemijska otpornost | Relativni trošak |
|---|---|---|---|---|---|
| NBR (Nitril) standard | -25°C do -30°C | -15°C do -20°C | Odlično | Dobro (ulja, goriva) | $ (osnovna linija) |
| NBR s niskim udjelom akrilamida | -35°C do -40°C | -25°C do -30°C | Veoma dobro | Umjeren | $$ |
| Poliuretan (PU) | -40°C do -55°C | -30°C do -45°C | Izvanredno | Umjeren | $$ |
| FKM (Viton) | -15°C do -25°C | -5°C do -15°C | Odlično | Izvanredno | $$$$ |
| Silikon (VMQ) | -70°C do -100°C | -60°C do -90°C | Jadni | Jadni | $$$ |
| EPDM | -45°C do -55°C | -35°C do -45°C | Dobro | Odlično (voda, para) | $$ |
Kompromisi pri izboru materijala
NBR (nitril-butadienska guma): Radni konj pneumatskih brtvila, NBR nudi izvrsnu otpornost na habanje i kompatibilnost s uljem po razumnoj cijeni. Međutim, standardne NBR kvalitete imaju ograničenu otpornost na niske temperature. Sadržaj akrilonitrila (ACN) određuje svojstva—visok ACN poboljšava otpornost na ulje, ali povećava Tg (lošija izvedba na hladnoći), dok nizak ACN poboljšava fleksibilnost na hladnoći, ali smanjuje otpornost na ulje.
Poliuretan (PU)Moja preporuka za primjene koje zahtijevaju otpornost na habanje i performanse na niskim temperaturama. Poliuretanske brtve u Bepto cilindarima bez klipa redovno postižu 5–8 miliona ciklusa u primjenama gdje NBR otkazuje nakon 2–3 miliona ciklusa. Niži Tg (-40 °C do -55 °C) pruža izvrsnu pouzdanost u hladnim uslovima.
Fluoroelastomeri (FKM/Viton)Izuzetna hemijska otpornost i otpornost na visoke temperature, ali loše performanse pri niskim temperaturama. FKM je pogrešan izbor za hladna okruženja, osim ako ne koristite specijalizirane varijante za niske temperature koje koštaju 5–6 puta više od standardnih brtvi.
Silikon (VMQ): Neprikosnovene performanse pri niskim temperaturama do -70 °C ili niže, ali izuzetno loša otpornost na habanje. Silikonske brtve se troše 5–10 puta brže od poliuretanskih u pneumatskim primjenama. Koristite silikon samo kada je ekstremna hladnoća glavna briga i kada je broj ciklusa nizak.
Preporuke specifične za aplikaciju
Nedavno sam se savjetovao s Patricijom, koja upravlja proizvođačem mobilne opreme u Alberti, Kanada. Njeni hidraulični cilindri morali su raditi na -40 °C tijekom zimskog rada. Standardne NBR brtve otkazivale su pri hladnim pokretanjima, uzrokujući zastoje opreme i pritužbe kupaca.
Pružili smo Bepto cilindarima prilagođene brtve od poliuretana za niske temperature (Tg –55 °C) i EPDM potporne prstenove (Tg –50 °C). Oprema sada pouzdano radi tokom kanadskih zima bez kvarova povezanih s brtvama. Ključno je bilo uskladiti Tg materijala brtve s stvarnim rasponom radnih temperatura, a ne samo odabrati “standardne” brtve.
Proces odabira materijala Bepto
Kada nas kupci kontaktiraju za zamjenske cilindar bez klipa, postavljamo specifična pitanja:
- Koja je najniža okolina temperatura tokom rada?
- Da li se cilindri ugrađuju unutra ili vani?
- Koja je tipična brzina ciklusa? (utječe na Joule-Thomsonovo hlađenje)
- Koje tečnosti ili hemikalije dolaze u kontakt sa zaptivkama?
- Koji je očekivani vijek trajanja?
Na osnovu ovih odgovora preporučujemo materijale brtvi koji osiguravaju sigurnosni margin od 20–30 °C ispod najniže očekivane temperature. Ovaj savjetodavni pristup je razlog zašto naši cilindri postižu 40–60% duži vijek trajanja brtve nego generičke OEM zamjene.
Koji su znakovi upozorenja da vaše brtve rade blizu svoje Tg?
Rano otkrivanje sprječava katastrofalne kvarove.
Degradacija zaptivki uzrokovana temperaturom očituje se povećanom silom odvajanja pri hladnim pokretanjima, privremenim curenjem koje prestaje kad se oprema zagrije, pucanjem ili sitnim pukotinama na površini zaptivke u radijalnim uzorcima, trajnim deformisanjem nakon izlaganja hladnoći i nepravilnim kretanjem cilindra tokom početnih ciklusa koje se izravnava nakon 5–10 minuta rada. Ovi simptomi ukazuju da zaptivke ulaze ili prelaze kroz staklastu prijelaznu zonu i zahtijevaju hitnu nadogradnju materijala kako bi se spriječio potpuni otkaz.

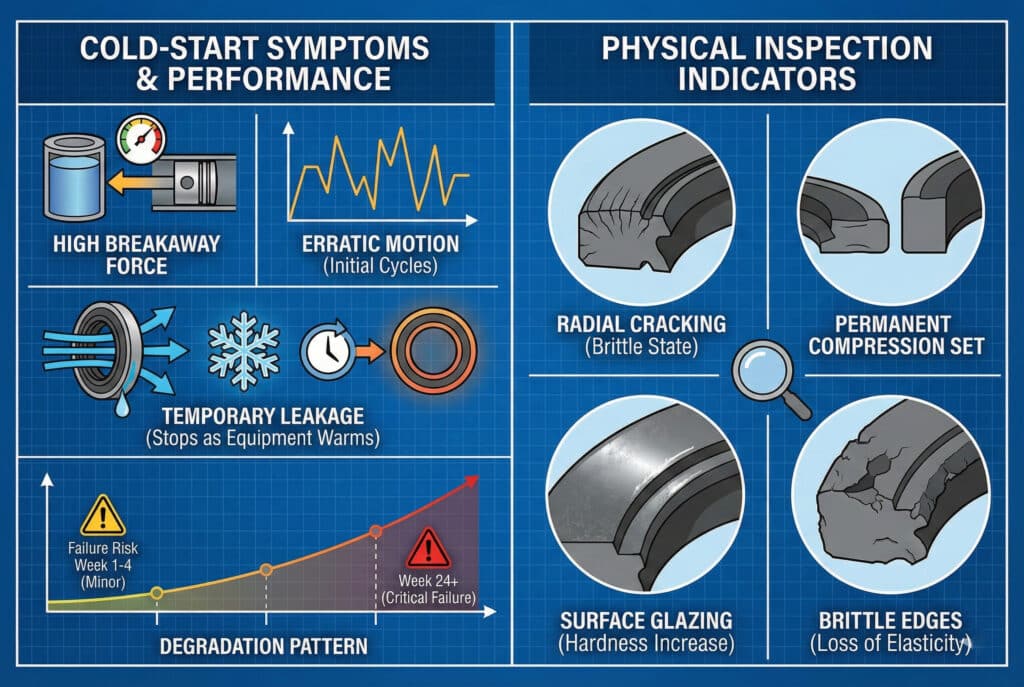

Simptomi hladnog pokretanja
Najočitiji pokazatelj je “jutarnja bolest” – cilindri koji tokom dana rade bez problema, ali se lijepe ili propuštaju pri hladnom pokretanju:
Prekomjerna sila odvajanjaZaptivke koje su se preko noći stvrdnule zahtijevaju znatno veći pritisak za pokretanje. Operateri mogu prijaviti da cilindri “trzaju” ili “skoče” pri prvom hodu.
Početni curenjeZrak curi pored brtvi tokom prvih nekoliko ciklusa, a zatim se brtvljenje poboljšava jer trenje stvara toplotu i zagrijava brtve iznad Tg.
Neujednačeno pozicioniranjeCilindri bez cijevi mogu pokazivati greške u položaju od 2-5 mm pri hladnom pokretanju koje nestaju nakon zagrijavanja.
Indikatori fizičkog pregleda
Kada uklonite brtve radi pregleda, potražite ove znakove koji ne lažu:
Radijalno pucanjeTanke pukotine koje se šire od unutrašnjeg promjera brtve ukazuju na ponovljeno cikliranje staklenog prijelaza. Brtva je opterećena u svom krhkom stanju.
Kompresijska seta5Zaptivke koje se nakon uklanjanja ne vraćaju na svoj izvorni poprečni presjek doživjele su trajnu deformaciju, često zbog kompresije dok su bile ispod Tg.
Površinska glazura: Sjajna, tvrda tekstura površine umjesto uobičajene mat gumene završne obrade ukazuje da je brtva provela vrijeme u staklastom stanju.
Krhki ruboviZatvorite rubove koji se ljušte ili krusaju umjesto da se čisto trgnu, jer to ukazuje na gubitak elastičnosti.
Šabloni degradacije performansi
| Vremenski period | Simptom | Težina | Potrebna akcija |
|---|---|---|---|
| Sedmica 1-4 | Blago povećanje odvojne sile pri hladnom pokretanju | Manji | Prati, razmotri nadogradnju |
| Sedmica 4-12 | Primjetan jutarnji curenje, poboljšava se nakon zagrijavanja | Umjeren | Raspored zamjene brtve |
| Sedmica 12-24 | Kontinuirano curenje, nepravilno kretanje, vidljiva oštećenja brtve | Teško | Hitna zamjena materijalom s niskim Tg-om |
| 24.+ sedmica | Potpuni kvar brtve, sistem ne radi | Kritički | Hitna zamjena, istražiti osnovni uzrok |
Strategije praćenja temperature
Ako sumnjate na probleme sa zaptivkama uzrokovane temperaturom, uvedite nadzor:
Mjerenje površinske temperatureKoristite infracrvene termometre za mjerenje stvarnih temperatura brtvi tokom rada. Možda ćete otkriti lokalizirane hladne tačke 10–20 °C ispod okoline.
Sezonska korelacijaPratite stope kvara brtvi po godišnjim dobima. Ako se kvarovi povećaju tokom zimskih mjeseci, Tg je vjerovatno krivac.
Test brzine vožnje biciklaPokrenite cilindre pri različitim brzinama i izmjerite silu odvajanja. Brži ciklusi stvaraju veće Joule-Thomsonovo hlađenje—ako se sila odvajanja povećava s brzinom, problem je u temperaturi.
Kako možete odabrati pravi materijal brtve za vaš temperaturni raspon?
Pravilna specifikacija sprječava probleme prije nego što počnu.
Efektivni izbor materijala za brtvu zahtijeva izračunavanje najniže očekivane radne temperature, uključujući sigurnosne marže za hlađenje uslijed ekspanzije zraka (oduzmite 15–25 °C od okoline), zatim odabir elastomera s Tg najmanje 20–30 °C ispod te minimalne temperature, uz osiguranje da materijal ispunjava i ostale zahtjeve za radni pritisak, otpornost na habanje i hemijsku kompatibilnost. Za kritične primjene odredite brtve ispitane prema ISO 3384 za kompresijski set pri niskim temperaturama i ISO 1431 za otpornost na ozon.

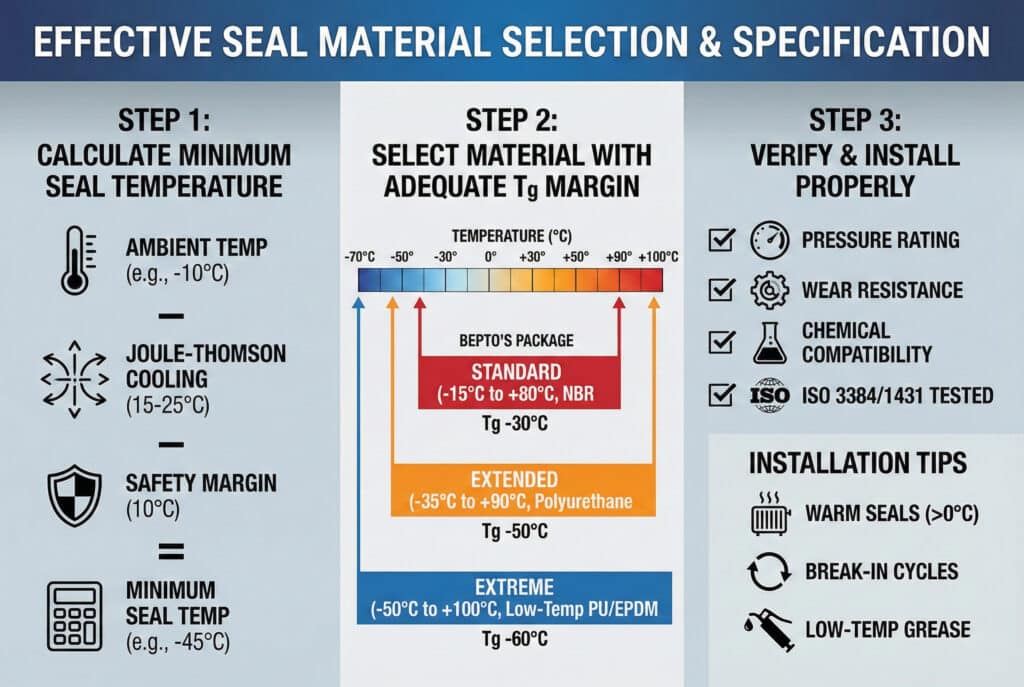

Proces selekcije
Korak 1: Odredite stvarni radni temperaturni raspon
Ne koristite samo okruženu temperaturu. Izračunajte najgori mogući scenarij:
- Minimalna temperatura okoline: ___°C
- Joule-Thomsonov efekat hlađenja: -15°C do -25°C (ovisno o brzini ciklusa)
- Margina sigurnosti: -10°C
- Minimalna temperatura brtve = okolina – 25°C – 10°C
Korak 2: Odaberite elastomer s odgovarajućom razlikom u Tg
Odaberite materijal s Tg najmanje 20–30 °C ispod vaše minimalne temperature brtvljenja:
- Ako je minimalna temperatura brtvljenja = -30 °C, odaberite elastomer s Tg ≤ -50 °C.
- Ovo osigurava da brtve ostanu znatno iznad zone prijelaza tokom rada.
Korak 3: Provjerite ostale zahtjeve
Potvrdite da odabrani materijal zadovoljava:
- Radni pritisak (obično 10-16 bar za pneumatske sisteme)
- Otpornost na habanje (>5 miliona ciklusa za primjene pri velikim brzinama)
- Hemijska kompatibilnost (ulja, masti, sredstva za čišćenje)
- Tvrdoća (70-90 Shore A za većinu pneumatskih brtvila)
Bepto-ove opcije brtvi optimizirane za temperaturu
Nudimo tri standardna paketa brtvi za različite temperaturne raspone:
Standardni paket temperature (-15°C do +80°C):
- NBR brtvene mase (Tg -30°C)
- Pogodno za klimatizirane unutrašnje prostore
- Najisplativija opcija
- Tipičan vijek trajanja 5-7 godina
Prošireni paket za visoke temperature (-35°C do +90°C):
- Poliuretanske brtve (Tg -50°C)
- Preporučeno za vanjske instalacije, mobilnu opremu
- 15-20% premija nad standardom
- Tipičan vijek trajanja 8-12 godina
Paket za ekstremne temperature (-50°C do +100°C):
- Polieterske poliuretanske ili EPDM brtve za niske temperature (Tg -60°C)
- Potrebno za arktičke uslove, visoku nadmorsku visinu, kriogenu blizinu
- 30-40% premija u odnosu na standard
- 10-15 godina vijeka trajanja u ekstremnim uslovima
Prilagođena rješenja materijala
Za specijalizirane primjene možemo nabaviti ili razviti prilagođene brtvena spojeve. Nedavno sam surađivao s proizvođačem opreme za zemaljsku podršku u zrakoplovstvu koji je zahtijevao brtve koje rade od -55 °C do +120 °C uz kompatibilnost s mlaznim gorivom. Razvili smo prilagođeni fluorosilikonski spoj koji je ispunio sve zahtjeve—ali po šest puta većoj cijeni od standardnih brtvi. Poenta je da postoje rješenja za svaki temperaturni raspon ako ste spremni uložiti odgovarajuća sredstva.
Razmatranja pri instalaciji i uhodavanju
Čak i najbolji materijal za brtve može otkazati ako nije pravilno postavljen ili uhodan:
Hladna instalacijaNikada ne ugrađujte brtve kada su temperature ispod 0°C—one su previše krute i mogu se oštetiti tokom montaže. Prvo zagrijte brtve na sobnu temperaturu.
Postupak provaleNove brtve imaju koristi od postepenog razradnog perioda. Izvedite 20–30 ciklusa pri smanjenoj brzini i tlaku kako bi se brtve prilagodile površinama prije rada punom brzinom.
PodmazivanjePravilno podmazivanje je još kritičnije pri niskim temperaturama. Koristite masti za niske temperature (NLGI klasa 0 ili 1) koje ostaju tečne ispod 0 °C.
Zaključak
Temperatura staklenog prijelaza nije nejasan akademski pojam—to je praktična specifikacija koja određuje hoće li vaši cilindrični zaptivni prstenovi pouzdano raditi u stvarnom rasponu radnih temperatura. Razumijevanje Tg omogućava vam da odaberete zaptivke koje pružaju dosljedne performanse bez obzira na uvjete okoline. ️
Često postavljana pitanja o temperaturi staklenog prijelaza u cilindričnim zaptivkama
P: Mogu li zapečaćivači oporaviti nakon operacije izvedene ispod njihove temperature staklenog prijelaza?
Zaptivke se mogu djelomično oporaviti ako je izloženost bila kratka i nije došlo do fizičkog oštećenja, ali ponovljeno cikliranje ispod Tg uzrokuje kumulativna oštećenja, uključujući mikro-pukotine, kompresijsko sjedanje i trajno lomljenje molekularnih lanaca. Zaptivka koja je više puta bila ispod Tg može izgledati normalno, ali će imati znatno skraćeni vijek trajanja – obično 40–60 % prvobitno očekivanog. Ako ste iskusili rad ispod Tg, zamijenite zaptivke preventivno umjesto da čekate kvar.
P: Da li se temperatura staklenog prijelaza mijenja kako brtve stare?
Da, Tg se postepeno povećava (pomjera prema višim temperaturama) kako elastomeri stare uslijed oksidacije, promjena u umrežavanju i gubitka plastifikatora. Zaptivka s početnom Tg od -40 °C može se pomjeriti na -35 °C nakon pet godina rada, smanjujući svoju sposobnost rada na niskim temperaturama. Zbog toga zaptivke koje su kao nove adekvatno radile u hladnim uslovima mogu početi otkazivati nakon nekoliko godina – svojstva materijala su se promijenila. Izloženost UV zračenju, ozonu i visokim temperaturama ubrzava ovaj proces starenja.
P: Kako pritisak komprimiranog zraka utječe na temperaturu staklenog prijelaza?
Pritisak ima minimalan direktan utjecaj na Tg (obično <2 °C promjene po 100 bara), ali pritisak dramatično utječe na temperaturu zaptivke putem Joule-Thomsonovog efekta tijekom brzog širenja. Viši radni pritisci stvaraju veće padove temperature tokom izduženja cilindra – sistem koji radi na 10 bar može doživjeti hlađenje od 15 °C, dok isti sistem na 8 bar može doživjeti samo hlađenje od 10 °C. Zbog toga primjene visokih brzina i visokih pritisaka zahtijevaju brtveni materijal s nižom Tg vrijednošću nego primjene niskih brzina i niskih pritisaka pri istoj okolini temperaturi.
P: Postoje li neki aditivi ili tretmani koji mogu sniziti temperaturu staklenog prijelaza gume?
U elastomerne smjese mogu se dodati plastičari kako bi se Tg snizio za 5–15 °C, ali oni imaju značajne nedostatke: plastičari migriraju tokom vremena (posebno na visokim temperaturama), smanjujući time korist; mogu kontaminirati pneumatske sisteme; i obično smanjuju otpornost na habanje i mehaničku čvrstoću. U kompaniji Bepto preferiramo odabir baznih polimera s urođeno niskim Tg-om umjesto oslanjanja na plastičare. Za kritične primjene specificiramo kompozicije bez plastičara koje zadržavaju dosljedna svojstva tokom cijelog svog vijeka trajanja.
P: Zašto proizvođači brtvila navode različite minimalne temperaturne vrijednosti od temperature staklenog prijelaza?
Minimalna radna temperatura je uvijek viša (toplija) od stvarne Tg jer brtve moraju raditi znatno iznad svoje staklaste prijelazne temperature kako bi održale adekvatnu fleksibilnost i silu brtvljenja. Proizvođači obično postavljaju minimalnu radnu temperaturu na Tg + 15 °C do Tg + 25 °C kako bi osigurali da brtve ostanu u potpuno gumastom stanju s rezervom sigurnosti. Na primjer, poliuretanski brtveni element s Tg od -50 °C može biti ocijenjen za minimalnu radnu temperaturu od -30 °C. Uvijek projektujte sisteme na osnovu ocjene minimalne radne temperature, a ne na osnovu vrijednosti Tg.
-
