Vaš pneumatski cilindar izgleda savršeno izvana, ali iznutra ga tiha hemijska bitka uništava. Kada šipke od nehrđajućeg čelika dođu u kontakt s aluminijskim glavama cilindra u prisustvu vlage, galvanska korozija1 Počinje — i neće prestati dok se jedan metal ne potroši. Većina inženjera ne otkrije ovaj problem sve dok katastrofalno oštećenje brtve ne prisili na neplanirano zaustavljanje.
Galvanska korozija nastaje kada su različiti metali, poput nehrđajućeg čelika i aluminija, električno povezani u provodnom okruženju, stvarajući baterijski efekt pri kojem se anodniji metal (aluminij) korozira tri do deset puta brže od uobičajene stope. Ova elektrohemijska reakcija uzrokuje stvaranje udubljenja, gubitak materijala i degradaciju utora brtve, što može smanjiti vijek trajanja cilindra s 10 godina na manje od 18 mjeseci u vlažnim ili kontaminiranim uvjetima.
Prošlog mjeseca primio sam hitan poziv od Kevina, inženjera za održavanje u pogonu za punjenje pića u Wisconsinu. Njegov pogon je instalirao vrhunske klipne štapine od nehrđajućeg čelika s aluminijskim glavama cilindara kako bi uštedio troškove—naizgled logična kombinacija. U roku od 14 mjeseci pojavio se bijeli prah korozije oko spoja štapine i glave, brtve su počele propuštati, a tri proizvodne linije su istovremeno stale. Galvanska korozija je proždirala 2 mm aluminija na kontaktnim tačkama. Dopustite da vam pokažem kako izbjeći ovu skupu grešku.
Sadržaj
- Šta uzrokuje galvansku koroziju između nehrđajućeg čelika i aluminija?
- Kako možete spriječiti galvansku koroziju u pneumatskim cilindarima?
- Koji su znakovi upozorenja galvanske korozije u vašem sistemu?
- Koje kombinacije materijala nude najbolju otpornost na koroziju?
Šta uzrokuje galvansku koroziju između nehrđajućeg čelika i aluminija?
To je osnovna elektrohemija—ali posljedice su sve samo ne jednostavne. ⚡
Galvanska korozija nastaje uslijed električne razlike potencijala od 0,5 do 0,9 volti između nehrđajućeg čelika (plemenitijeg/katodnog) i aluminija (aktivnijeg/anodnog) kada su povezani elektrolitom poput vlage, kondenzacije ili kontaminiranog komprimiranog zraka. Aluminij postaje žrtvena anoda, otpušta elektrone i metalne ione koji stvaraju proizvode korozije aluminijskog oksida, dok nehrđajući čelik ostaje zaštićen na štetu aluminija.

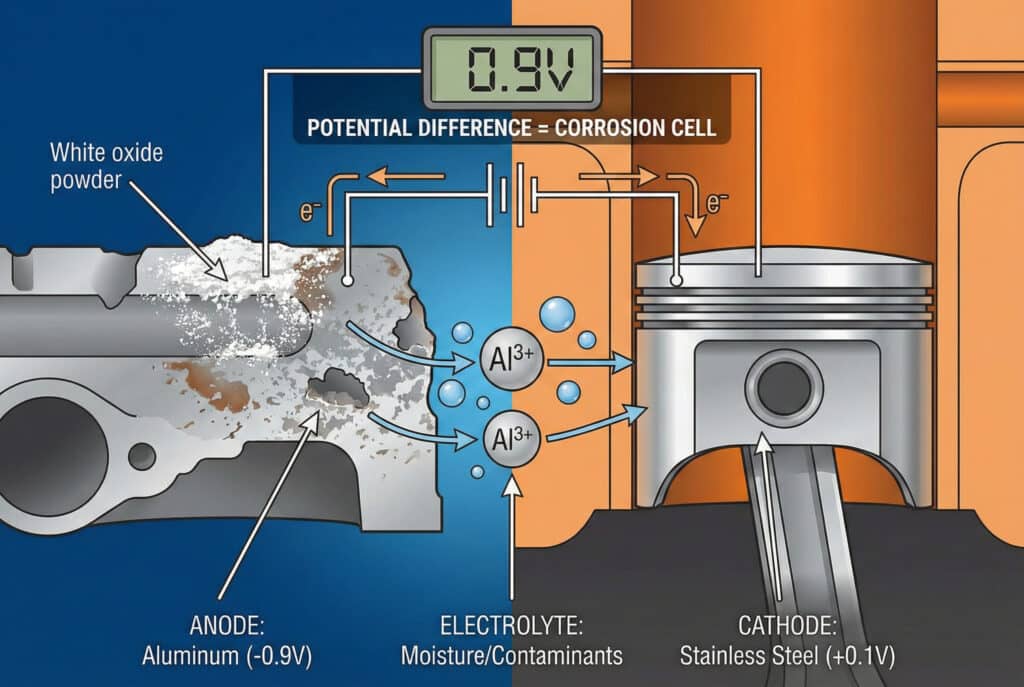

Elektrohemijski proces
Zamislite galvanizaciju kao neželjenu bateriju unutar vašeg pneumatskog cilindra. Svaka baterija treba tri komponente, a nažalost vaš cilindar ih sve pruža:
1. Anoda (Aluminij): Glava cilindra, krajnji čep ili cijev — metal koji će korodirati
2. Katoda (nehrđajući čelik): Klipnjača—zaštićeni metal
3. Elektrolit2 (Vlažnost/Zagađivači): Vlažnost u komprimiranom zraku, kondenzacija ili izloženost okolišu
Kada su ova tri elementa prisutna, elektroni teče iz aluminija u nehrđajući čelik kroz električnu vezu, dok se metalni ioni otapaju sa površine aluminija u elektrolit. To stvara karakteristični bijeli, praškasti proizvod korozije aluminijskog oksida.
Galvanic serija
Težina galvanske korozije zavisi od toga koliko su metali udaljeni u galvanski niz3:
| Metal/Legura | Galvanijski potencijal (volti) | Pozicija |
|---|---|---|
| Magnezij | -1,6V | Najviše anodičan (korozira) |
| Legure aluminija | -0,8 do -1,0 V | Visoko anodno |
| Ugljični čelik | -0,6 do -0,7 V | Umjereno anodno |
| Nehrđajući čelik 304 | -0,1 do +0,1 V | Katalitički |
| Nerđajući čelik 316 | +0.0 do +0.2V | Više katodno (zaštićeno) |
Razlika od 0,8 do 1,0 volti između aluminija i nehrđajućeg čelika stvara agresivne uvjete korozije — jedno od najgorih uobičajenih kombinacija u industrijskoj opremi.
Faktori ubrzanja u stvarnom svijetu
U Bepto smo proveli ubrzano ispitivanje korozije koje otkriva kako faktori okruženja umnožavaju problem:
- Suho unutrašnje okruženje (vlažnost 30%): 2-3 puta veća stopa korozije aluminija od normalne
- Vlažna sredina (vlažnost 70%+): 5-8x ubrzanje
- Izloženost morskom prskanju/obalska izloženost: 10-15x ubrzanje
- Kontaminirani komprimirani zrak (ulje, kapljice vode): ubrzanje 8-12x
Ovo objašnjava zašto isti dizajn cilindra zadovoljavajuće funkcionira u Arizoni, ali katastrofalno propada na Floridi ili u obalnim objektima.
Kako možete spriječiti galvansku koroziju u pneumatskim cilindarima?
Prevencija je uvijek jeftinija od zamjene. ️

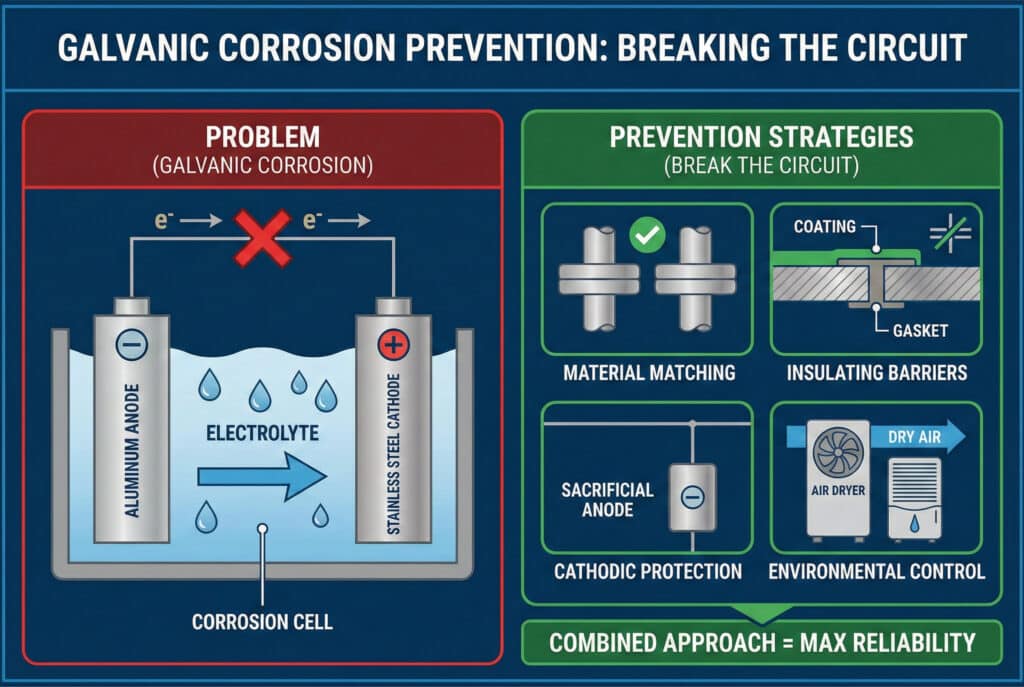

Efikasna galvanizma prevencija korozije zahtijeva prekidanje elektrohemijskog kruga kroz jednu ili više strategija: korištenje kompatibilnih materijala (sistemi od čiste aluminije ili od čiste nehrđajuće čeljusti), nanošenje izolacijskih barijera (premazi, brtve, navlake), provođenje katodna zaštita4, ili kontroliranje elektrolitskog okruženja sušenjem na zraku i zaštitnim zaptivanjem. Najpouzdaniji pristup kombinira odabir materijala s zaštitnim premazima na kontaktnim sučeljima.
Strategije odabira materijala
Opcija 1: Usklađivanje materijala
Najjednostavnije rješenje je korištenje metala koji su blizu jedan drugom u galvanijskoj seriji:
- Aluminijske šipke s aluminijskim glavama (anodizirane radi otpornosti na habanje)
- Čelične šipke s čeličnim glavama
- Chromirane čelične šipke s aluminijskim glavama (krom pruža barijeru)
Opcija 2: Žrtvene barijere
U Bepto-u nudimo cilindri bez cijevi s projektiranim barijernim sistemima:
- PTFE-obložene montažne površine koje električno izoluju različite metale
- Anodizirani aluminijski komponente (oksidni sloj djeluje kao izolator)
- Polimerne ležajeve na tačkama kontakta metal-na-metal
Primjene zaštitnih premaza
Radio sam s Rachel, menadžericom nabave u proizvođaču mašina za pakovanje u Massachusettsu. Njena kompanija je proizvodila opremu za prerađivače morskih plodova na obali – izuzetno korozivno okruženje. Standardne kombinacije cilindara od nehrđajućeg čelika i aluminija otkazivale su tokom puštanja opreme u rad, stvarajući noćne more s garancijom.
Pružili smo Bepto cilindri bez cijevi sa trostrukim sistemom zaštite:
- Tvrdo anodizirano5 aluminijske cilindrične obloge (oksidni sloj od 50 mikrona)
- Nehrđajuće čelične šipke s dodatnim nikl-PTFE premazom u kontaktnim zonama
- Neoprenne brtve na svim metalnim spojevima
Njena oprema sada radi više od tri godine u uslovima izlaganja slanoj magli bez problema s korozijom. Ključ je bio eliminirati direktan metal-na-metal kontakt, a istovremeno održati strukturni integritet.
Metode kontrole okoliša
| Metoda prevencije | Efikasnost | Uticaj na troškove | Najbolje aplikacije |
|---|---|---|---|
| Usklađivanje materijala | 95-100% | +15-30% | Novi dizajni, kritične primjene |
| Barijerne prevlake | 80-95% | +5-15% | Retrofit, opšta industrija |
| Izolacione brtve | 70-85% | +3-8% | Okruženja s niskom vlažnošću |
| Sistemi za sušenje na zraku | 60-75% | +10-25% (na nivou sistema) | Rješenje na nivou objekta |
| Kataretska zaštita | 85-95% | +20-40% | Pomorski, hemijska prerada |
Filozofija dizajna Bepto
Kada nas kupci kontaktiraju za zamjenske cilindar bez klipa, mi ne uskladimo samo dimenzije – istražujemo način otkaza. Ako uočimo dokaze galvanske korozije, preporučujemo poboljšane kombinacije materijala ili zaštitne sisteme, čak i ako to na početku košta malo više. Ovaj savjetodavni pristup je razlog zašto naši kupci postižu 40–50% duži vijek trajanja u usporedbi s direktnim OEM zamjenama.
Koji su znakovi upozorenja galvanske korozije u vašem sistemu?
Rano otkrivanje može uštedjeti hiljade u troškovima zastoja.
Vizualni pokazatelji uključuju bijele ili sive praškaste naslage na metalnim sučelima, udubljenja ili hrapavost na aluminijskim površinama u blizini kontaktnih tačaka od nehrđajućeg čelika, pojačano trošenje brtve ili curenje te poteškoće pri kretanju šipke zbog nakupljanja korozije. Simptomi u radu uključuju smanjenu brzinu hoda, povećanu potrošnju zraka, neujednačeno pozicioniranje i prijevremeni kvar brtve—obično se pojavljuju 12–24 mjeseca nakon ugradnje u umjerenim uvjetima ili 6–12 mjeseci u teškim uvjetima.

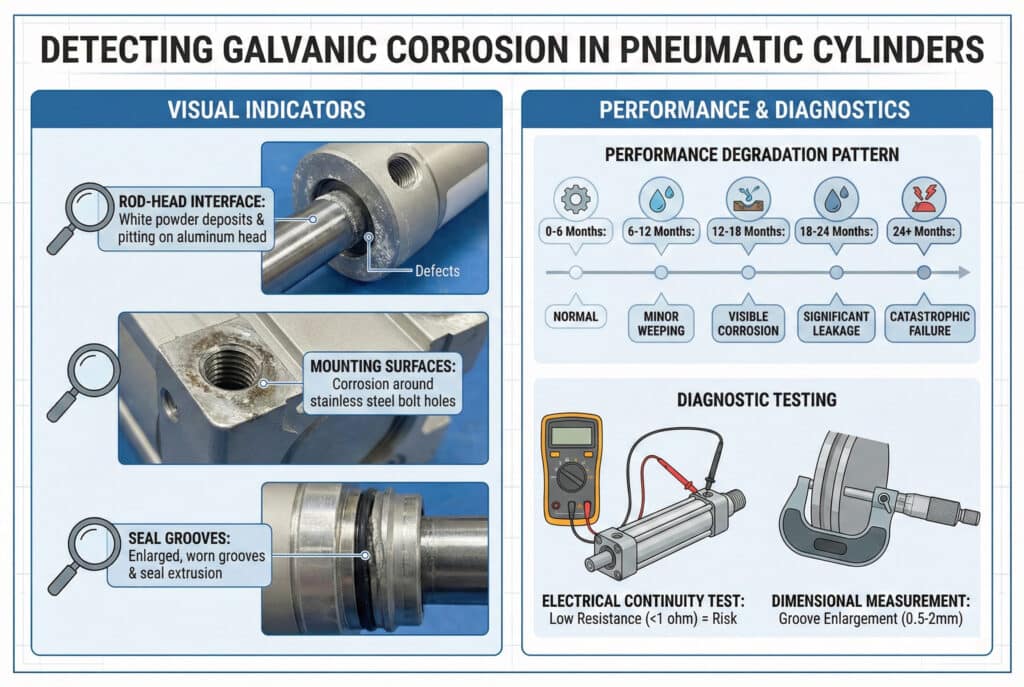

Kontrolna lista za vizuelni pregled
Tokom rutinskog održavanja provjerite ove ključne oblasti:
Interfejs štapa i glavePogledajte nakupljanje bijelog praha tamo gdje nehrđajuća šipka ulazi u aluminijsku glavu cilindra. Ovo je epicentar galvanske korozije.
Površine za montažu: Pregledajte područja gdje aluminijske komponente dolaze u kontakt s montažnim hardverom od nehrđajućeg čelika. Korozija često počinje na rupama za vijke i širi se prema van.
Brtveni žlijeboviGalvanska korozija može proširiti utore za brtve na aluminijskim glavama, uzrokujući izbočenje brtvi ili gubitak kompresije. Izmjerite dimenzije utora ako sumnjate na koroziju.
Rodna površinaIako nehrđajući čelik ne korozira u galvanskim parovima, na njemu se mogu nakupiti talozi aluminijskog oksida koji djeluju poput abrazivne paste i ubrzavaju habanje brtve.
Šabloni degradacije performansi
Galvanska korozija stvara predvidive probleme u radu:
- Mjeseci 0-6: Normalno funkcionisanje, korozija se pokreće, ali nije vidljiva
- Mjeseci 6-12: Blago povećanje odvajajuće sile, manja curenja brtve
- Mjeseci 12-18: Vidljivi proizvodi korozije, mjerljiv gubitak performansi
- Mjeseci 18-24Značajan proboj, nepravilno pozicioniranje, česta zamjena brtve
- 24+ mjeseci: Katastrofalni kvar, potrebna zamjena cilindra
Dijagnostičko testiranje
Ako sumnjate na galvansku koroziju, ali je ne možete vizuelno potvrditi:
Test električne kontinuitetaUpotrijebite multimetar da provjerite jesu li različiti metali električno povezani. Otpor ispod 1 oma ukazuje na izravan kontakt koji omogućuje galvansku koroziju.
Analiza proizvoda za korozijuBijeli prah od korozije aluminija je aluminij-hidroksid/oksid. Mehak je i krečnat. Ako vidite crvenu/smeđu rđu, to je korozija željeza na čeličnim komponentama – drugi problem.
Dimenzionalno mjerenjeUsporedite dimenzije utora za brtvu s izvornim specifikacijama. Galvanska korozija može ukloniti 0,5–2 mm aluminija u teškim slučajevima, čime se utori povećavaju.
Koje kombinacije materijala nude najbolju otpornost na koroziju?
Nisu svi metalni parovi jednaki.
Najsigurnije kombinacije materijala za pneumatske cilindre su tvrdo anodizirane aluminijske šipke s aluminijskim glavama (potencijalna razlika od 0,1 V), kromirane čelične šipke s aluminijskim glavama (kromirana barijera sprječava galvansko spajanje) ili konstrukcija od potpuno nehrđajućeg čelika (bez različitih metala). Najgora kombinacija su goli čelični klipovi s neobrađenim aluminijskim glavama (razlika od 0,8–1,0 V), koje treba potpuno izbjegavati u vlažnim ili kontaminiranim okruženjima.

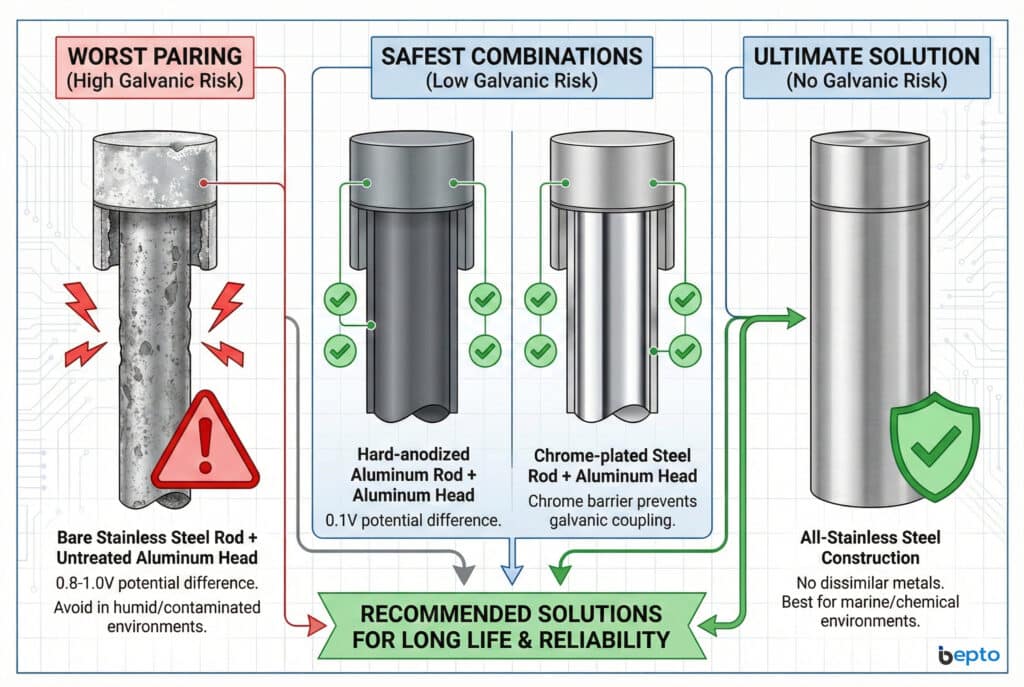

Preporučene kombinacije materijala
| Materijal šipke | Glavni materijal | Galvanski rizik | Najbolje okruženje | Bepto dostupnost |
|---|---|---|---|---|
| Tvrdo anodizirani aluminij | Aluminij (anodiziran) | Veoma nisko | Unutra, umjerena vlažnost | ✓ Standardno |
| Kromirani čelik | Aluminij | Nisko | Opšta industrija | ✓ Standardno |
| Nitrirani čelik | Aluminij | Nisko-umjereno | Teška, kontaminirana | ✓ Standardno |
| Nehrđajući čelik 304 + premaz | Aluminij (anodiziran) | Nisko | Čista, suha okruženja | ✓ Prilagođeno |
| Nerđajući čelik 316 | Nerđajući čelik 316 | Nijedan | Morski, hemijski, za van | ✓ Premium |
Preporuke specifične za aplikaciju
Prerada hrane i pićaČesto pranje vodom stvara idealne uvjete za galvansku koroziju. Preporučujemo konstrukciju od nehrđajućeg čelika ili kromirane šipke s aluminijskim glavama s debelim anodiziranim slojem (75+ mikrona).
Obalna/pomorska postrojenjaSolni sprej dramatično ubrzava galvansku koroziju. Konstrukcija od potpuno nehrđajućeg čelika jedino je pouzdano dugoročno rješenje, unatoč 40-60% višim početnim troškovima.
Proizvodnja automobila: Općenito čisti, klimatizirani prostori. Hromirane čelične šipke sa standardnim anodiziranim aluminijskim glavama pružaju izvrsne performanse po razumnoj cijeni.
Oprema za vanjsku upotrebu/mobilna oprema: Temperaturni ciklus stvara kondenzaciju. Nitridne čelične šipke s anodiziranim aluminijskim glavama, uz zaštitu od utjecaja okoline, nude najbolji omjer performansi i troškova.
Kompromis između troškova i performansi
U Bepto smo transparentni u pogledu cijena i performansi:
Ekonomično rješenje ($): hromirana čelična šipka + standardna anodizirana aluminijska glava
- Pogodno za 70% unutrašnjih industrijskih primjena
- Očekivani vijek trajanja 5-7 godina u umjerenim uslovima
Premium rješenje ($$): nitrirana čelična šipka + glava od tvrdo anodiziranog aluminija + barijerski premaz
- Pogodno za 25% aplikacija u teškim uslovima
- Očekivani vijek trajanja od 8 do 12 godina u zahtjevnim uslovima
Krajnje rješenje ($$$): Cijela konstrukcija od nehrđajućeg čelika
- Potrebno za 5% aplikacija (morske, hemijske, ekstremne)
- Očekivani vijek trajanja 15-20 godina, bez obzira na okruženje
Pomažemo vam odabrati pravo rješenje na osnovu vaših stvarnih radnih uslova, a ne samo da vam prodamo najskuplju opciju.
Zaključak
Galvanska korozija između nehrđajućeg čelika i aluminija nije neizbježna—može se spriječiti informiranim odabirom materijala, zaštitnim barijerama i kontrolom okoliša. Razumijevanje elektrohemije omogućava vam da odredite kombinacije cilindara koje pružaju pouzdane dugoročne performanse.
Često postavljana pitanja o galvanskoj koroziji u pneumatskim cilindarima
P: Može li se galvanska korozija poništiti ili popraviti nakon što započne?
Ne, galvanska korozija se ne može reverzibilizirati—aluminij koji se rastopio u aluminij-oksid ne može se vratiti. Međutim, napredak se može zaustaviti uklanjanjem elektrolita (isušivanjem okoline), prekidom električnog kontakta (postavljanjem izolacijskih barijera) ili zamjenom koroziranih komponenti. Manja površinska korozija može se očistiti i premazati, ali značajan gubitak materijala zahtijeva zamjenu komponente.
P: Hoće li upotreba vijaka od nehrđajućeg čelika za montažu aluminijskih cilindara uzrokovati galvansku koroziju?
Da, montažni vijci od nehrđajućeg čelika koji se direktno navijaju u aluminij stvaraju galvanske parove, iako je korozija obično lokalizirana na navojnom području. Koristite cinkom prevučene čelične vijke (bliže aluminiju u galvanskoj seriji), nanesite mast protiv zadržavanja s cinkovim česticama ili upotrijebite izolacijske podloške. U Bepto-u pružamo preporuke za montažni pribor specifične za vaše okruženje instalacije.
P: Kako komprimirani zrak utiče na brzinu galvanske korozije?
Kvalitet komprimovanog zraka dramatično utiče na koroziju—vlažan zrak sa relativnom vlažnošću od 100% ubrzava galvansku koroziju za 8-12 puta u poređenju sa suhim zrakom ispod 40% RH. Kontaminirani zrak koji sadrži uljane aerosole, čestice ili kiselinski kondenzat dodatno ubrzava proces. Ugradnja odgovarajućih sušila i filtera za zrak (ISO 8573-1 klasa 4 ili bolja za vlagu) jedna je od najisplativijih strategija prevencije korozije.
P: Postoje li premazi koji se mogu nanijeti na postojeće cilindre kako bi se spriječila galvanska korozija?
Da, postoji nekoliko opcija naknadnog premazivanja: PTFE-bazirani suhi film maziva mogu se nanijeti na površine šipki u zoni kontakta, pružajući električnu izolaciju i smanjenje trenja. Anodizacija se može primijeniti na aluminijske komponente ako se one uklone i pošalju u pogon za premazivanje. Epoksidni ili poliuretanski konformalni premazi mogu zapečatiti sučelja. Međutim, učinkovitost premaza ovisi o pripremi površine i potpunom prekrivanju—bilo kakvi nedostaci u premazu stvaraju lokalizirane ćelije korozije koje mogu biti gora od potpunog nedostatka premaza.
P: Zašto neke kombinacije cilindara od nehrđajućeg čelika i aluminija traju godinama, dok druge brzo otkažu?
Uslovi okoline čine razliku—isti dizajn cilindra koji traje 10 godina u klimatiziranom objektu u Arizoni može otkazati za 18 mjeseci u vlažnom obalnom postrojenju na Floridi. Faktori uključuju relativnu vlažnost (>60% ubrzava koroziju), temperaturne oscilacije (stvaraju kondenzaciju), kvalitet zraka (zagađivači djeluju kao elektroliti) i izloženost slanoj magli ili hemikalijama. Zato mi u Bepto uvijek pitamo o radnom okruženju prije preporuke specifikacija cilindra.
-
