Vaš dvostruko djelujući cilindar treba smjernu kontrolnu ventil. Katalog prikazuje 4/2-putne i 5/2-putne opcije po sličnim cijenama, sličnim protočnim karakteristikama i sličnim fizičkim dimenzijama. Iskušenje je tretirati ih kao međusobno zamjenjive i odabrati onaj koji je na zalihi. Ta odluka — koja se svakodnevno donosi hiljade puta pri projektovanju pneumatskih sistema — izvor je kategorije kvarova u primjeni koji su u potpunosti izbjegljivi uz jasno razumijevanje šta drugi broj u oznaci ventila zapravo znači. Ovaj vodič vam pruža to razumijevanje i okvir za ispravno specificiranje svaki put. 🎯

4/2-putni ventil ima četiri priključka i dvije preklopne pozicije — u obje pozicije oba priključka cilindra povezana su ili s dovodom ili s odvodom, pri čemu nije moguće neutralno ili međustanje. 5/2-putni ventil ima pet priključaka i dvije preklopne pozicije — dodaje drugi namjenski odvodni priključak, što omogućuje neovisno usmjeravanje odvodnje za svaki priključak cilindra i omogućuje strategije upravljanja na temelju diferencijala tlaka koje 4/2-putni ventil ne može postići. Za većinu standardnih primjena cilindara s dvostrukim djelovanjem, 5/2-putni ventil je ispravna i sposobnija specifikacija.

Uzmimo za primjer Ravija Shankara, inženjera za upravljanje procesima u proizvođaču preša za tablete u farmaceutskoj industriji u Hyderabadu, Indija. Njegov mehanizam za izbacivanje tableta koristio je cilindar s dvostrukim djelovanjem koji se morao izdužiti punom brzinom, a povlačiti kontrolisanom, smanjenom brzinom kako bi se spriječilo oštećenje tablete pri povratnom hodu. Njegova početna specifikacija koristila je 4/2-putni ventil s regulatorom protoka na povratnom priključku. Tokom puštanja u rad otkrio je da se jedini izduvni otvor 4/2-putnog ventila dijelio između izduvnih putanja za izbacivanje i povlačenje — njegov regulator protoka je utjecao na oba hoda, a ne samo na povlačenje. Prelazak na 5/2-putni ventil sa nezavisnim izduvnim otvorima omogućio mu je da instalira regulator protoka samo na izduv za povlačenje, čime je postigao nezavisnu kontrolu brzine za svaki smjer hoda. Oštećenje tableta pri povlačenju je palo na nulu. 🔧

Sadržaj

Šta zapravo znače brojevi u oznakama ventila?

Sistem oznaka ventila ISO 1219 kodira precizne informacije o broju priključaka i broju položaja preklopnika u jednostavnom formatu od dva broja — ali implikacije svakog broja na ponašanje kruga nisu odmah očite samo iz oznake. ⚙️

U oznaci X/Y-way, X je broj portova (priključaka za protok), a Y je broj različitih položaja preklopnika koje klizač ventila može zauzeti. Broj portova određuje šta se može povezati; broj položaja određuje koje su stanja kruga moguća. Ova dva parametra zajedno definiraju potpunu obavijeno ponašanja ventila.

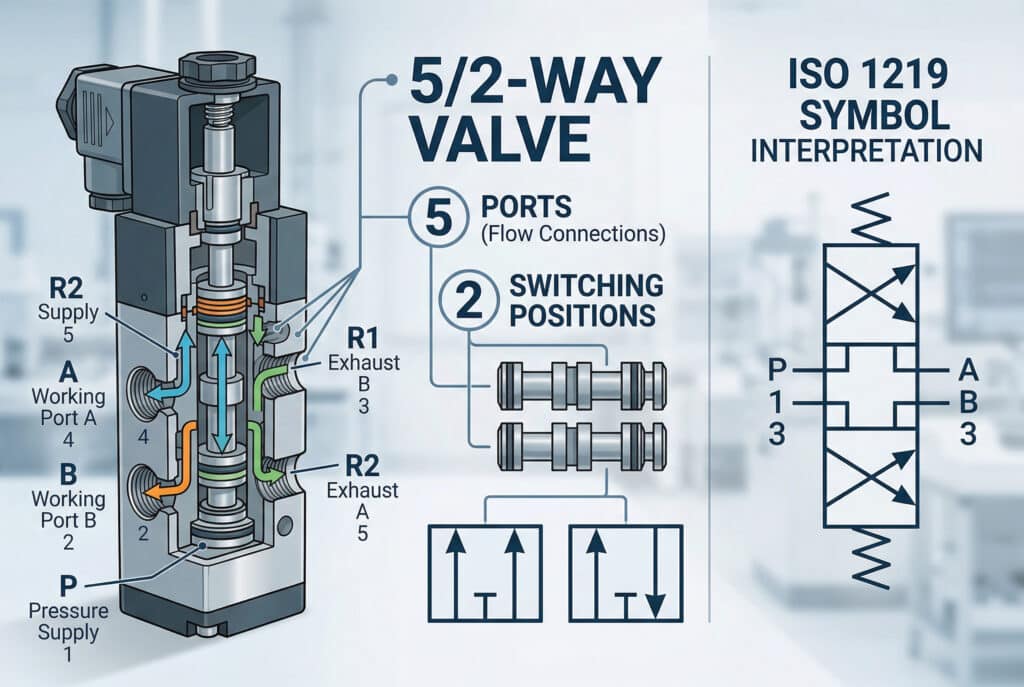

Složena tehnička infografika koja ilustrira specifične funkcije industrijskog ventila 5/2 i njegovog ISO 1219 simbola, detaljno prikazujući konfiguracije priključaka i putanje protoka, što je ključno za razumijevanje upravljanja krugom.
Rastavljanje 5:2 ventilskog sklopa - priključci i položaji

Dešifriranje broja portova (prvi broj)

Ventili s dva ulaza (2/2-putni): jedan ulaz, jedan izlaz — samo funkcija uključivanja/isključivanja. Ne koriste se za upravljanje dvostruko djelujućim cilindrom.

3-portne ventile (3/2): jedan dovod, jedan radni port, jedan odvod — koriste se za jednostruke cilindar i generisanje pilot signala.

4-portne ventile (4/2-putne): Jedan dovod, dva radna porta, jedan ispušni — minimalan broj portova za upravljanje dvostrukim cilindrom. Jedini ispušni port služi za oba radna ispušna puta.

Ventili s 5 portova (5/2-putni, 5/3-putni): jedan dovod, dva radna porta, dva izduvna porta — po jedan izduvni port za svaki radni port. Ovo je standardna konfiguracija za upravljanje dvostruko djelujućim cilindrom u modernoj industrijskoj pneumatskoj tehnici.

Dešifriranje broja pozicija (drugi broj)

Ventili s dvije pozicije (/2): klizna pločica ima dvije stabilne pozicije — obično povratno opružno (monostabilno) ili s blokadom/dvostrukim solenoidom (bistabilno). Nije moguće nikakvo međustanje. Ventil je uvijek u jednoj od svojih dviju definiranih pozicija.

Ventili s tri položaja (3/3): klizna pločica ima tri položaja — dva krajnja položaja i jedan središnji (neutralni) položaj. Središnji položaj određuje ponašanje ventila kada je deaktiviran u srednjem hodu. Dostupne su tri različite funkcije središnjeg položaja: zatvoreni centar, tlakovni centar i odvodni centar.

Simbolički sistem ISO 1219

The ISO 12191 prikazuje položaje ventila kao kutije, sa putanjama protoka nacrtanim unutar svake kutije:

  • Svaka kutija = jedno preklopno položaj
  • Strelice unutar okvira = smjer protoka na toj poziciji
  • Blokirane linije (T-oblik) = zatvoren priključak na toj poziciji
  • Linije koje se povezuju sa kutijom = fizički portovi

4/2-ventil: tumačenje simbola:

  • Dva polja jedan pored drugog = dvije pozicije
  • Četiri vanjska priključka = četiri porta (P napajanje, A i B u radu, R ispušni)
  • U poziciji 1: P→A, B→R
  • U poziciji 2: P→B, A→R

5/2-ventil: tumačenje simbola:

  • Dva polja jedan pored drugog = dvije pozicije
  • Pet vanjskih priključaka = pet portova (P napajanje, A i B u radu, R1 i R2 odvod)
  • U poziciji 1: P→A, B→R2
  • U poziciji 2: P→B, A→R1

Standardi za označavanje luka

Portna funkcijaISO 1219 pismoBrojčani (stariji standard)
Pritisna opskrbaP1
Radno priključno mjesto A (proširiti)A4
Radna luka B (povuci)B2
Ispušni (jedan, ili ispušni za B stranu)R ili EA3
Drugi izduv (za A stranu, samo 5-portni)S ili EB5
Pilot opskrbaZ12 / 14

Razumijevanje oznaka priključaka je ključno za pravilnu instalaciju regulatora protoka — regulator protoka postavljen na priključak 3 četveroputnog/dvoputnog ventila utječe na oba smjera hoda, dok isti regulator protoka na priključku 3 ili 5 petoputnog/dvoputnog ventila utječe samo na jedan smjer hoda. Upravo je ta razlika riješila Raviov problem s prešom za tablete. 🔒

Kako se 4/2-putni i 5/2-putni ventili razlikuju po konfiguraciji priključaka i ponašanju kruga?

Razlika u broju priključaka između 4/2 i 5/2 ventila stvara razlike u ponašanju kruga koje su fundamentalne — a ne marginalne. Razumijevanje ovih razlika čini odluku o odabiru aplikacije jasnom. 🔍

Kritična razlika u ponašanju između 4/2-putnih i 5/2-putnih ventila je usmjeravanje ispušnog toka: 4/2-putni ventil ispušta oba cilindarska ulaza kroz jedan zajednički ispušni ulaz, dok 5/2-putni ventil osigurava poseban ispušni ulaz za svaki cilindarski ulaz — omogućavajući neovisnu kontrolu brzine, neovisno tretiranje ispušnih plinova i neovisno upravljanje povratnim pritiskom za svaki smjer hoda.

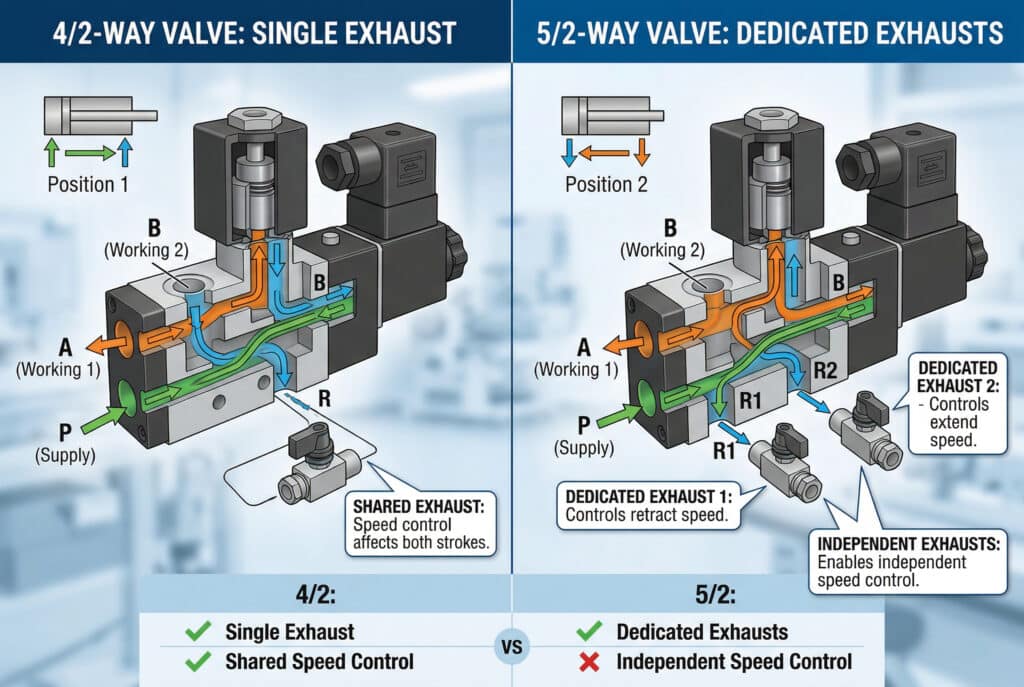

Tehnička infografika koja poredi 4/2-putne i 5/2-putne pneumatske solenoidne ventile. Lijeva strana prikazuje 4/2-putni ventil sa jednim zajedničkim izduvnim otvorom, što ukazuje da kontrola brzine utiče na oba hoda cilindra. Desna strana prikazuje 5/2-putni ventil sa dva odvojena izduvna otvora, ističući kako ova konfiguracija omogućava nezavisnu kontrolu brzine izduženja i povlačenja putem zasebnih ventila za kontrolu protoka. Oba ventila su prikazana kao presječeni 3D modeli sa strelicama protoka na inženjerskoj pozadini.
Pneumatska konfiguracija odzračnog ventila i usporedba kontrole brzine

4/2-ventil: analiza ponašanja kruga

Raspored priključaka: P (ulaz), A (rad 1), B (rad 2), R (jedan izduv)

Pozicija 1 (normalna/proljetna pozicija):

  • P se povezuje s A → cilindar se produžuje
  • B se povezuje na R → odvodi izduvne gasove sa strane povlačenja kroz R

Pozicija 2 (aktivirana pozicija):

  • P se povezuje na B → cilindar se uvlači
  • A se povezuje na R → produžuje bočne ispušne gasove kroz R

Posljedica zajedničkog izduva:
U oba položaja, ispušni gas iz bilo kojeg cilindarskog otvora kroz koji se ispušta prolazi kroz jedini R-otvor. Bilo kakvo ograničenje, uređaj za kontrolu protoka, prigušivač ili uređaj za povratni pritisak instaliran na R utiče na oba smjera hoda istovremeno. Nema načina da se nezavisno kontrolišu ispušni gas pri izbacivanju i pri uvlačenju pomoću jednog 4/2-pozicijskog ventila.

Kada je ovo važno?

  • Kada vam je potrebna različita brzina izduživanja i uvlačenja
  • Kada jedan izduvni kanal zahtijeva prigušivač, a drugi ne
  • Kada se ispuštani zrak mora sakupljati ili tretirati (uljni maglac, kontaminacija)
  • Kada bi povratni pritisak na jednom izduvnom kanalu izazvao probleme na drugom hodu

Kada nije važno?

  • Kada obje staze idu istom brzinom
  • Kada nije potrebno tretiranje izduvnih gasova
  • Kada je primjena isključivo uključeno/isključeno, bez potrebe za kontrolom brzine

5/2-ventil: analiza ponašanja kruga

Raspored priključaka: P (napajanje), A (rad 1), B (rad 2), R1/EA (izduv za B stranu), R2/EB (izduv za A stranu)

Pozicija 1 (normalna/proljetna pozicija):

  • P se povezuje s A → cilindar se produžuje
  • B se povezuje na R1 → uvlači bočne ispušne otvore samo preko R1

Pozicija 2 (aktivirana pozicija):

  • P se povezuje na B → cilindar se uvlači
  • A se povezuje na R2 → produžne bočne ispušne otvore provlačite samo kroz R2

Prednost nezavisnog izduva:
Svaki cilindarski otvor ima vlastiti izlazni kanal. Kontrole protoka, prigušivači, ventili za povratni pritisak ili kolektori ispuha mogu se neovisno instalirati na R1 i R2 bez ikakve interakcije između dvaju smjerova hoda.

Poredak ponašanja

Ponašanje strujnog kruga4/2-ventil5/2-ventil
Neovisana kontrola brzine izduživanja/skraćivanja❌ Nije moguće✅ Potpuno nezavisno
Neovisuto prigušivanje ispušnih gasova po smjeru❌ Nije moguće✅ Potpuno nezavisno
Neovisni povratni pritisak ispušnih gasova po smjeru❌ Nije moguće✅ Potpuno nezavisno
Prikupljanje ispušnog zraka po smjeru❌ Samo zajednička kolekcija✅ Nezavisna kolekcija
Regulacija brzine pomoću mjerača (preporučena metoda)❌ Ne može se ispravno implementirati✅ Standardna implementacija
Uređaj za kontrolu brzine pri uključivanju✅ Moguće (manje poželjno)✅ Moguće
Jednostavnost kola✅ Malo jednostavnije✅ Ekvivalentno
Kompatibilnost montaže s više modelaISO 55992 kompatibilan✅ Kompatibilan sa ISO 5599
Tipična razlika u troškovimaReferenca+5% na +15%

Zahtjev za kontrolu brzine Meter-Out

Regulacija brzine s mjeračem3 — ograničavanje protoka ispušnih gasova iz cilindra radi kontrole brzine klipa — je preferirana metoda kontrole brzine za pneumatske cilindre jer omogućava stabilnu kontrolu brzine neovisnu o opterećenju. Kontrola protoka usisavanja (ograničavanje protoka dovoda) proizvodi nestabilno ponašanje brzine ovisno o opterećenju.

Ispravna implementacija meter-out zahtijeva kontrolu protoka na svakom izlaznom portu:

  • Kontrola protoka na ispušnoj strani A → kontrolira brzinu uvlačenja
  • Kontrola protoka na ispušnoj strani B → produžuje trajanje kontrole brzine

Sa 4/2-putnim ventilom: oba izduva dijele jedan port (R). Jedan regulator protoka na portu R utječe u oba smjera — ne možete neovisno podesiti brzinu izdužavanja i uvlačenja. Mjerenje protoka se ne može ispravno implementirati.

Sa 5/2 višenamjenskim ventilom: Svaki izlaz ima svoj priključak (R1 i R2). Neovisne kontrole protoka na R1 i R2 omogućuju neovisnu kontrolu doziranja svakog smjera hoda. Ovo je standardna, ispravna implementacija. ✅

Priča s terena

Želio bih predstaviti Sofiju Papadopulos, graditeljicu mašina u kompaniji za prilagođenu automatizaciju u Solunu, Grčka. Radila je na izradi mašine za nanošenje etiketa u kojoj se cilindar polako izdužuje (da bi se etiketa nanijela kontrolisanom silom) i brzo se povlači (da bi se skratilo vrijeme ciklusa). Njena početna specifikacija ventila bila je 4/2-putni ventil — planirala je koristiti regulator protoka na ispušnom portu kako bi usporila hod izduženja.

Tokom puštanja u rad otkrila je da regulacija protoka na jednom izduvnom otvoru usporava oba hoda jednako — nije mogla istovremeno postići polaganje izduženja i brzo povlačenje. Njene opcije s 4/2-putnim ventilom bile su ograničene na usporavanje oba hoda ili korištenje složenijeg zaobilaznog kruga s nepovratnim ventilima.

Zamjena 4/2-putnog ventila Bepto 5/2-putnim ventilom iste veličine kućišta i navoja priključka trajala je 20 minuta. Sa nezavisnim kontrolama protoka na R1 i R2, postavila je brzinu produženja na 80 mm/s i brzinu povlačenja na 320 mm/s za manje od 10 minuta podešavanja. Njen stroj je istog dana ispunio specifikaciju vremena ciklusa, a od tada je za sve primjene cilindara s dvostrukim djelovanjem propisala 5/2-putne ventile kao standard. 🎉

Koje aplikacije zahtijevaju 5/2-putni ventil, a koje mogu koristiti 4/2-putni ventil?

Analiza ponašanja čini 5/2-putne ventile univerzalno superiornim — i kod primjena dvostrukog djelovanja cilindara, oni to uglavnom i jesu. Ali 4/2-putni ventili zadržavaju legitimne primjene tamo gdje je njihova jednostavnija konfiguracija priključaka prednost. 💪

5/2-ventili su ispravna zadana specifikacija za sve primjene cilindara s dvostrukim djelovanjem gdje je potrebna neovisna kontrola brzine, neovisno upravljanje ispuštanjem ili metarski (mjerački) regulator brzine — što opisuje većinu primjena u industrijskoj automatizaciji. 4/2-ventili su prikladni za jednostavne on/off primjene s identičnim brzinama hoda i za specifične konfiguracije krugova gdje se zajedničko ponašanje ispuštanja namjerno koristi.

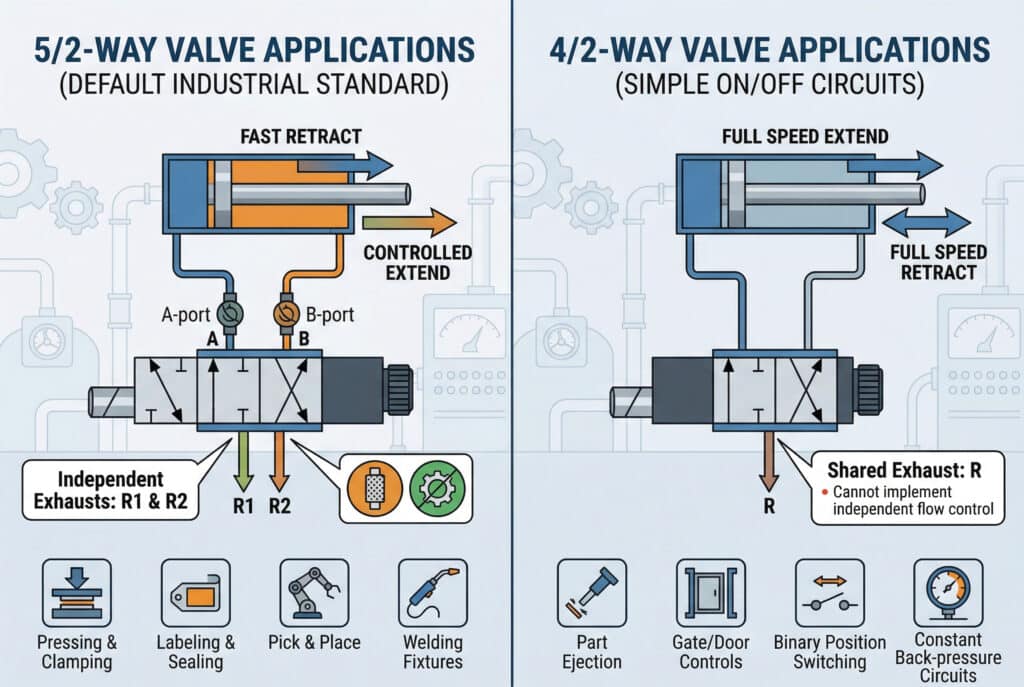

Kompleksna tehnička infografika, podijeljena na dva vertikalna panela koji upoređuju 5/2-putne i 4/2-putne pneumatske smjerne ventile. Lijevi panel prikazuje 5/2-ventil koji upravlja cilindrom, demonstrirajući nezavisnu kontrolu brzine izduženja i uvlačenja (npr. 'BRZO UVLAČENJE' i 'KONTROLISANO IZDUŽENJE'). Tekst ističe 'Nezavisni ispusti: R1 i R2' i navodi primjene poput 'Prešanje i stezanje', 'Etiiketiranje i brtvljenje', 'Pick & Place' i 'Stezni pribor za zavarivanje'. Desni panel prikazuje 4/2-smerni ventil koji upravlja cilindrom, demonstrirajući kretanje punom brzinom za oba hoda (npr. 'PUNO BRZIH ISTISNUTA' i 'PUNO BRZIH UVLAČENJA'). Tekst ističe 'Zajednički ispuh: R' uz upozorenje 'Nije moguća implementacija nezavisne kontrole protoka' i navodi jednostavnije primjene kao što su 'Izbacivanje dijelova', 'Kontrole kapije/vrata', 'Binarno prebacivanje položaja' i 'Kruzi sa konstantnim povratnim pritiskom'. Cjelokupan stil je čist, precizan i profesionalan, koristeći modernu industrijsku paletu boja. Sav tekst je na jasnom engleskom jeziku.
Odabir pravog pneumatskog ventila za primjenu – 5:2-putni naspram 4:2-putnog

Aplikacije koje zahtijevaju 5-putne/2-pozicijske ventile

⚡ Bilo koja aplikacija koja zahtijeva različite brzine izduživanja i uvlačenja

Ovo je glavni i najčešći razlog za odabir 5/2-putnog ventila. Ako su brzina izduženja i brzina uvlačenja različite — što je slučaj u većini industrijskih primjena, gdje je brzo uvlačenje i kontrolirano izduženje standardni profil kretanja — 5/2-putni ventil s neovisnim regulatorima protoka pri izduženju je obavezan.

Primjeri:

  • Primjene za prešanje i stezanje: sporo kontrolirano približavanje, brzo povlačenje
  • Primjena etikete i brtve: spor kontrolirani kontakt, brzo povlačenje
  • Pick-and-place: brzo proširenje do položaja, kontrolirano povlačenje sa opterećenjem
  • Stezanje zavarivačkog pribora: kontrolisano zahvatanje, brzo otpuštanje

🔇 Primjene koje zahtijevaju prigušivanje ispuha samo u jednom smjeru

U nekim primjenama buka ispuha je problematična samo u jednom smjeru hoda — obično u brzom hodu. Ugradnja prigušivača na samo jedan ispušni otvor 5/2-putnog ventila smanjuje buku bez stvaranja povratnog pritiska na drugom hodu. Kod 4/2-putnog ventila prigušivač na jednom ispušnom otvoru stvara povratni pritisak na oba hoda.

🧪 Primjene koje zahtijevaju prikupljanje ili tretman ispušenog zraka

U farmaceutskoj industriji, preradi hrane i primjenama u čistim sobama, ispusni zrak može biti potrebno prikupiti i filtrirati kako bi se spriječila kontaminacija. Sa 5/2-putnim ventilom, samo se ispusni zrak iz aktivnog hoda usmjerava u sistem za prikupljanje — drugi ispusni otvor može slobodno ispuhivati. Sa 4/2-putnim ventilom, oba ispusna otvora moraju se prikupljati kroz jedan otvor, što zahtijeva veći sistem za prikupljanje.

🏭 Standardna industrijska automatizacija (opća preporuka)

Za svaku primjenu dvostrukog cilindra gdje zahtjev za kontrolom brzine još nije u potpunosti definiran u fazi projektiranja, kao zadano odredite ventil 5/2. Dodatni trošak u odnosu na ventil 4/2 iznosi 5–15%, a time se uklanja potreba za prepravkom hidrauličkog kruga ventila ako se kasnije zaželi neovisna kontrola brzine.

Primjene gdje su prikladni 4/2-putni ventili

✅ Jednostavne On/Off primjene sa identičnim brzinama hoda

Ako oba hoda rade punom brzinom bez kontrole protoka i nije potrebno tretiranje ispušnih gasova, 4/2-putni ventil je sasvim dovoljan. Primjeri uključuju jednostavno izbacivanje dijelova, otvaranje/zatvaranje kapije i binarno prebacivanje položaja gdje brzina nije kontrolirana varijabla.

✅ Specifične konfiguracije sigurnosnih krugova

U nekim dizajnima sigurnosnih krugova zajedničko ispuštanje 4/2-putnog ventila namjerno se koristi kako bi se osiguralo da se oba ulaza cilindara istovremeno ispuštaju kada je ventil bez napona — sprječavajući zadržavanje tlaka u bilo kojoj komori. Ovo je specijalizirana primjena koja zahtijeva promišljen dizajn kruga, a ne opću preporuku.

✅ Hidraulički pneumatski krugovi s povratnim pritiskom na oba ispusta

U krugovima gdje je istovremeno potrebna kontrolirana povratna tlačna sila na oba izduvna otvora — u nekim krugovima za uravnoteženje i držanje opterećenja — to se jednostavnije provodi 4/2-putnim ventilom s jednim ventilom za povratnu tlačnu silu na zajedničkom izduvnom otvoru nego 5/2-putnim ventilom s odgovarajućim ventilima za povratnu tlačnu silu na oba izduvna otvora.

Vodič za donošenje odluke o odabiru prijave

Uslovi prijavePravi ventil
Potrebne su različite brzine izduživanja i uvlačenja.5/2 obavezno dvosmjerno
Regulacija brzine na izlaznom metru na oba hoda5/2 obavezno dvosmjerno
Prigušivanje buke na ispušnom sistemu samo u jednom smjeru5/2-way poželjno
Prikupljanje / tretman ispušnog zraka5/2-way poželjno
Oba udarca punom brzinom, bez kontrole brzine4/2-putno prihvatljivo
Jednostavno uključivanje/isključivanje, binarno pozicioniranje4/2-putno prihvatljivo
Potrebno je sigurno istovremeno odzračivanje4/2-putni (specifični krug)
Opća industrijska automatizacija (podrazumijevano)5/2 preporučeno

Kako proširiti izbor na 5/3-putne ventile i funkcije u srednjem položaju?

Odluka 4/2 naspram 5/2 pokriva većinu primjena dvostrukih cilindara. Međutim, značajna kategorija primjena zahtijeva treći položaj ventila — mogućnost zaustavljanja i držanja cilindra u srednjem položaju ili definiranje specifičnog ponašanja kada je ventil isključen usred hoda. Tu na scenu stupaju 5/3-putni ventili. 📋

Ventil 5/3 načina dodaje središnju (neutralnu) poziciju konfiguraciji 5/2 načina — klizna pločica se vraća u ovu središnju poziciju kada su oba solenoida bez napona. Dostupne su tri funkcije središnjeg položaja: zatvoreni središnji položaj (svi priključci blokirani), središnji položaj pod pritiskom (oba radna priključka povezana s dovodom) i središnji položaj odvodnje (oba radna priključka povezana s odvodom). Svaka funkcija središnjeg položaja proizvodi specifično ponašanje cilindra koje se mora uskladiti s zahtjevima primjene.

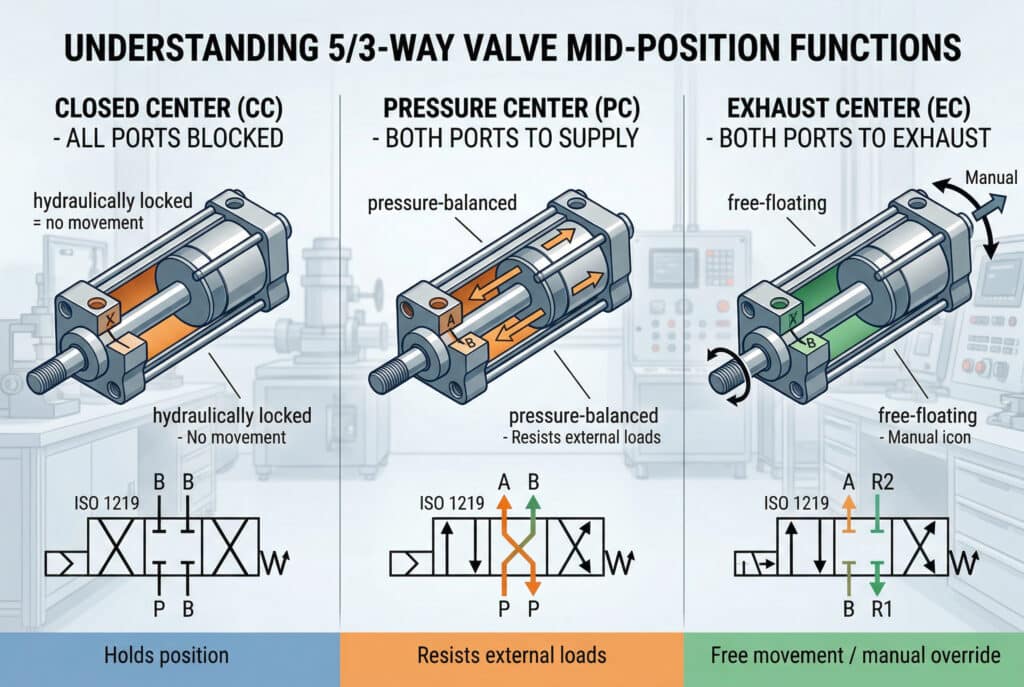

Čista tehnička infografika koja uspoređuje različita ponašanja cilindara u središnjim položajima 5/3-putnih ventila: zatvoreni centar, tlakovni centar i ispušni centar, na osnovu simbola ISO 1219.
Usporedba 5:3-smernih funkcija centralnog ventila

Tri funkcije pozicije središta

Zatvoreni centar (CC) — svi otvori blokirani

U središnjem položaju P, A, B, R1 i R2 su blokirani. Cilindar je hidraulički zaključan — ne može se pomjerati ni u jednom smjeru jer su obje komore zapečaćene.

Pozicija u centru: P=blokirano,A=blokirano,B=blokirano\text{Pozicija centra: } P = \text{blokirano}, A = \text{blokirano}, B = \text{blokirano}

Koristiti kada: cilindar mora zadržati svoj položaj kada je ventil bez napona — držanje srednjeg položaja, zadržavanje položaja hitnog zaustavljanja ili uslovi zadržavanja procesa.

Upozorenje: Pneumatsko držanje položaja u zatvorenom centru nije mehanička brava ocijenjena za sigurnost. Propuštanje brtve uzrokovat će postepeno pomicanje položaja. Za sigurnosno kritično držanje položaja, pored ventila zatvorenog centra, potrebna je mehanička brava za šipku.

Centar pritiska (PC) — oba radna priključka povezana s napajanjem

U središnjem položaju oba ulaza A i B su povezana s P (pritisak napajanja). Obje komore cilindra se istovremeno napunjuju pritiskom — cilindar je uravnotežen pritiskom i zadržat će položaj protiv umjerenih vanjskih opterećenja zahvaljujući jednakom pritisku na obje strane klipa.

Pozicija u centru: PA,PB,R1=blokirano,R2=blokirano\text{Pozicija centra: } P \rightarrow A, P \rightarrow B, R1 = \text{blokirano}, R2 = \text{blokirano}

Koristiti kada: cilindar mora izdržati vanjske opterećenja u središnjem položaju, a istovremeno ostati spreman za brzo aktiviranje u bilo kojem smjeru. Također se koristi za primjene mekog zaustavljanja, gdje pritiskanje obje komore osigurava prigušeno usporavanje.

Centar ispušnih gasova (EC) — oba radna priključka povezana s ispušnim gasovima

U središnjem položaju oba priključka A i B povezana su s ispustom (R1 i R2). Obje komore cilindra su ventilirane prema atmosferi — cilindar je slobodno lebdeći i ne pruža nikakav otpor vanjskom pomjeranju.

Pozicija u centru: AR2,BR1,P=blokirano\text{Pozicija centra: } A \rightarrow R2, B \rightarrow R1, P = \text{blokirano}

Koristiti kada: cilindar mora biti slobodan za pomicanje pod vanjskom silom u središnjem položaju — zahtjevi za ručno premošćivanje, primjene s povratom pod utjecajem gravitacije ili sustavi u kojima opterećenje mora moći slobodno pomicati cilindar kada je ventil u neutralnom položaju.

5/Vodič za odabir središnje funkcije s tri načina rada

Uslov za prijavuIspravna funkcija centra
Održavati položaj pri isključenom napajanju (umjerena opterećenja)Zatvoreni centar (CC)
Oduprij se vanjskim opterećenjima u neutralnom položajuCentar pritiska (PC)
Slobodno klizanje / ručno preuzimanje u neutralnom položajuCentar za ispušne gasove (EC)
Međustani / ublaženo usporavanjeCentar pritiska (PC)
Gravitacija se vraća kada se deaktiviraCentar za ispušne gasove (EC)
Hitno zaustavljanje s održavanjem položajaZatvoreni centar (CC) + blokada šipke
Brzo ponovno aktiviranje iz neutralnog položajaCentar pritiska (PC)

Kompletna matrica za odabir ventila za dvostruko djelovanje cilindara

Tip ventilaPozicijeIzlazni otvoriFunkcija centraPrimarna prijava
4/2-way monostabilni21 (zajedničko)NijedanJednostavno uključivanje/isključivanje, identične brzine
4/dvo-smjerni bistabilni21 (zajedničko)NijedanFunkcija memorije, identične brzine
5/2-way monostabilni22 (nezavisna)NijedanStandardna industrijska automatizacija
5/2-dvo-stanje22 (nezavisna)NijedanFunkcija memorije, nezavisne brzine
5/3-putni zatvoreni centar32 (nezavisna)Sve blokiranoDržanje srednjeg položaja
5/3-putni centar pritiska32 (nezavisna)Oba pod pritiskomOtpor pri opterećenju, meko zaustavljanje
5/3-putni izduvni centar32 (nezavisna)Oboje iscrpljeniSlobodno plutanje, gravitacijski povrat

Monostabilno naspram bistabilnog: odluka o metodi aktivacije

I 4/2-putne i 5/2-putne ventili su dostupni u monostabilni4 (konfiguracije sa opružnim povratom) i bistabilne (dvostruke-solenoidne) konfiguracije — zasebna, ali povezana odluka o izboru:

Monostabilni (povrat na oprugu):

  • Jedan solenoid; opruga vraća klizno tijelo u normalan položaj kada se deaktivira.
  • Pouzdano ponašanje: vraća se u definisani položaj opruge pri gubitku napajanja
  • Zahtijeva kontinuirani signal za održavanje aktiviranog položaja
  • Prilagođeno za primjene u kojima je pri nestanku napajanja potreban pouzdan povratak u definisano položaj

Dvoslojni (dvostruki solenoid / zadržavač):

  • Dva solenoida; klizač ostaje u posljednjem zapovijeđenom položaju kada su oba solenoida bez napona.
  • Funkcija memorije: održava položaj tokom prekida napajanja
  • Za promjenu položaja potreban je samo impulsni signal.
  • Prikladno za primjene u kojima cilindar mora zadržati svoj posljednji položaj tijekom prekida napajanja, ili gdje bi kontinuirano napajanje solenoida uzrokovalo pregrijavanje zavojnice.

Referentne cijene usmjeravajućeg ventila Bepto

Tip ventilaVeličina tijelaŽivotopisOEM cijenaBepto cijenaVrijeme isporuke
4/2-kanalni monostabil, 24 V DCISO 1 (G1/8)0.7$45 – $80$28 – $493 – 7 dana
5/2-kanalni monostabilni prekidač, 24 V DCISO 1 (G1/8)0.7$52 – $92$32 – $563 – 7 dana
5/2-način bistabilan, 24 V DCISO 1 (G1/8)0.7$68 – $118$41 – $723 – 7 dana
5/3-way CC, 24VDCISO 1 (G1/8)0.6$78 – $138$48 – $843 – 7 dana
5/3-way PC, 24 V DCISO 1 (G1/8)0.6$78 – $138$48 – $843 – 7 dana
5/3-way EC, 24 V DCISO 1 (G1/8)0.6$78 – $138$48 – $843 – 7 dana
5/2-kanalni monostabilni prekidač, 24 V DCISO 2 (G1/4)1.4$72 – $128$44 – $783 – 7 dana
5/2-način bistabilan, 24 V DCISO 2 (G1/4)1.4$92 – $162$56 – $993 – 7 dana
5/3-way CC, 24VDCISO 2 (G1/4)1.2$105 – $185$64 – $1133 – 7 dana
5/2-kanalni monostabilni prekidač, 24 V DCISO 3 (G3/8)2.8$98 – $172$60 – $1053 – 7 dana
5/2-način bistabilan, 24 V DCISO 3 (G3/8)2.8$125 – $220$76 – $1343 – 7 dana

Svi Bepto usmjeravajući kontrolni ventili isporučuju se sa DIN 43650A konektorom kao standard, označeni CE oznakom, i dostupni su sa namotajima od 12 VDC, 24 VDC, 110 VAC i 220 VAC. Verzije za montažu na razvodnik (ISO 5599-1 i ISO 5599-2) dostupne su za sve veličine kućišta. ✅

Dimenzioniranje smjernih kontrolnih ventila: metoda Cv

Parametri protoka
Način izračuna

Ulazne vrijednosti
jedinica/m
bar / psi

Izračunata brzina protoka (Q)

Formula Rezultat
Brzina protoka
0.00
Na osnovu korisničkih unosa

Ekvivalenti ventila

Standardne konverzije
Metrički faktor protoka (Kv)
0.00
Kv ≈ Cv × 0.865
Sonic Conductance (C)
0.00
C ≈ Cv ÷ 5 (pneumatska procjena)
Inženjerski priručnik
Opšta jednačina protoka
Q = Cv × √(ΔP × SG)
Rješavanje za Cv
Cv = Q / √(ΔP × SG)
  • Q = Brzina protoka
  • Životopis = Koeficijent protoka ventila
  • ΔP = Pad pritiska (ulaz - izlaz)
  • SG = Specifična težina (zrak = 1,0)

Kapacitet protoka ventila je specificiran od strane koeficijent protoka5 Cv (ili Kv u metrici):

QSCFM=Cv×ΔP×Pdownstream0.5×SGQ_{SCFM} = Cv \times \sqrt{\frac{\Delta P \times P_{downstream}}{0.5 \times SG}}

Za pneumatske primjene, pojednostavljeno pravilo za dimenzioniranje:

Cvrequired=QSLPM22.7×ΔPbar×Pabs,barCv_{required} = \frac{Q_{SLPM}}{22.7 \times \sqrt{\Delta P_{bar} \times P_{abs,bar}}}

Praktični vodič za odabir CV-a za standardne primjene cilindara:

Prečnik cilindraPotez ≤ 200 mmPotezi 200–500 mmPrečnik > 500 mm
Ø25 mmCV 0,3CV 0,5CV 0,7
Ø32 mmCV 0,5CV 0,7CV 1.0
Ø40 mmCV 0,7CV 1.0CV 1.4
Ø50 mmCV 1.0CV 1.4CV 2.0
Ø63 mmCV 1.4CV 2.0CV 2.8
Ø80 mmCV 2.0CV 2.8CV 4.0
Ø100 mmCV 2.8CV 4.0CV 5.6

Zaključak

Izbor između 4/2-putnog i 5/2-putnog ventila za dvostruko djelujuće cilindar svodi se na jedno pitanje: da li vam je potrebna nezavisna kontrola puteva ispuštanja pri izduženju i povlačenju? Ako je odgovor potvrdan — a za većinu primjena u industrijskoj automatizaciji odgovor je da — odaberite 5/2-putni ventil. Razlika u cijeni 5% do 15% u odnosu na 4/2-ventil odmah se isplati kroz skraćeno vrijeme puštanja u rad, eliminaciju ponovnog rada i fleksibilnost za nezavisnu implementaciju ispravne kontrole brzine izbacivanja u svakom smjeru hoda. Kada je potrebno definiranje držanja u srednjem položaju ili ponašanja cilindra u neutralnom stanju, proširite izbor na 5/3-ventil s centralnom funkcijom prilagođenom zahtjevima vaše primjene. Naručite putem Bepto-a ISO standardne, CE označene smjerne ventile u ispravnoj konfiguraciji za vašu postrojenje u roku od 3–7 radnih dana po cijenama koje čine ispravnu specifikaciju očiglednim izborom od prvog dana. 🏆

Često postavljana pitanja o 4/2-putnim naspram 5/2-putnim ventilima za dvostruko djelovanje cilindara

P1: Mogu li pretvoriti 4/2-putni ventil u funkcionalni ekvivalent 5/2-putnog ventila dodavanjem vanjskog vodovoda?

Da — možete replicirati ponašanje nezavisnog 5/2-ventila za ispuh korištenjem 4/2-ventila dodavanjem dva nepovratna ventila i zasebnih ispušnih cijevi u vanjskom krugu, ali ovaj pristup dodaje komponente, priključke, potencijalne tačke curenja i složenost instalacije, što ga čini manje pouzdanim i skupljim nego jednostavno odabrati 5/2-ventil od samog početka.

Potrebno je usmjeriti izduvni gas svakog radnog porta kroz poseban nepovratni ventil u zasebnu izduvnu liniju — čime se sprječava pretok između dva izduvna puta. U praksi je ovaj zaobilazni postupak opravdan samo kada je 4/2-putni ventil već instaliran i zamjena nije izvodljiva. Za nove dizajne direktno odredite 5/2-putni ventil. Bepto 5/2-putni ventili dostupni su u istim dimenzijama kućišta i navojima priključaka kao i naš asortiman 4/2-putnih ventila, što omogućava jednostavnu direktnu zamjenu. 🔩

Q2: Koja je razlika između 5/2-putnog ventila i dva 3/2-putna ventila korištena u kombinaciji za dvostruko djelujući cilindar?

Dva tro-dvopoložajna ventila mogu kontrolirati dvostruko djelujući cilindar — jedan ventil upravlja priključkom za izduženje, a drugi priključkom za povlačenje — i ova konfiguracija omogućuje neovisnu kontrolu svakog priključka, uključujući neovisno usmjeravanje ispuha. Međutim, zahtijeva dvije solenoidne zavojnice, dva kućišta ventila, dva seta priključaka i koordiniranu PLC logiku kako bi se spriječilo istovremeno stvaranje tlaka na oba priključka cilindra.

5/2-putni ventil postiže istu nezavisnu odvodnju u jednom kućištu ventila sa jednim solenoidom (monostabilni) ili dva solenoida (bistabilni), pri čemu geometрија klipa sprječava istovremeno naprezanje oba ulaza po dizajnu. 5/2-putni ventil je jednostavniji, kompaktniji i jeftiniji od dvostruke 3/2-putne konfiguracije za standardnu kontrolu cilindara s dvostrukim djelovanjem. Dvostruki 3/2-putni pristup se koristi u specifičnim primjenama koje zahtijevaju nezavisnu kontrolu pritiska na svakoj cilindarskoj priključnici — na primjer, u diferencijalnim krugovima pritiska gdje se pritisci za izduženje i povlačenje nezavisno regulišu. ⚙️

Q3: Kako da odaberem između monostabilnog i bistabilnog 5/2 ventila za sigurnosno-kritičnu primjenu?

Za primjene u kojima je sigurnost kritična, nepropusno ponašanje ventila pri gubitku napajanja ili signala je primarni kriterij odabira — a to zahtijeva formalnu procjenu rizika, a ne opće pravilo.

Monostabilne (povratne opružne) ventile se vraćaju u definisano stanje pri gubitku napajanja — to je sigurno samo ako je opružno stanje sigurno za vašu specifičnu primjenu. Ako opružno stanje izdužuje cilindar koji bi mogao povrijediti osoblje, monostabilni ventil nije siguran za tu primjenu. Bistabilne ventile zadržavaju posljednji položaj pri nestanku napajanja — ovo je prikladno kada je posljednji zapovijeđeni položaj siguran položaj, ali zahtijeva dodatne sigurnosne mjere ako bi neodređeni posljednji položaj mogao biti opasan. Posavjetujte se sa standardom ISO 13849 i procjenom rizika sigurnosti vaše mašine kako biste odredili potrebno fail-safe ponašanje, a zatim odaberite vrstu aktivacije ventila u skladu s tim. Bepto može na zahtjev dostaviti dokumentaciju o nivou performansi ISO 13849 za naš asortiman ventila. 🛡️

Q4: Jesu li Bepto 5/2-putne ventili kompatibilni sa ISO 5599 razvodnim sistemima drugih proizvođača?

Da — Bepto 5/2-putne i 5/3-putne smjernokontrolne ventile u kućištima veličina ISO 1, ISO 2 i ISO 3 proizvode se prema dimenzionalnim standardima ISO 5599-1 i ISO 5599-2, što osigurava direktnu mehaničku i pneumatsku kompatibilnost sa razvodnim sistemima kompanije SMC, Festo, Parker, Norgren, Bosch Rexroth i drugi proizvođači usklađeni sa standardom ISO 5599.

Dimenzije brtve, položaji pilot otvora, položaji konektora solenoida i raspored rupa za vijke za montažu u potpunosti su u skladu sa standardom ISO 5599. Za nestandardne ili vlasničke kolektorske sisteme specijaliziranih proizvođača dostavite broj modela kolektora i mi ćemo u roku od 24 sata potvrditi kompatibilnost ili utvrditi potrebu za adapterima. 📋

Q5: Koje vrijeme odziva trebam navesti za 5/2-putni ventil i kako vrijeme odziva utječe na rad cilindra?

Vrijeme odziva ventila — vrijeme od električnog signala do potpunog pomaka klipa — direktno utiče na ponovljivost pozicioniranja i vrijeme ciklusa u primjenama velikih brzina. Standardni industrijski solenoidni ventili imaju vrijeme odziva od 15–50 ms; visokobrzinski ventili postižu 5–15 ms.

Za frekvencije ciklusa ispod 30 ciklusa u minuti, standardno vrijeme odziva (25–50 ms) je adekvatno i ima zanemariv utjecaj na vrijeme ciklusa. Za frekvencije ciklusa iznad 60 ciklusa u minuti ili primjene koje zahtijevaju ponovljivost pozicioniranja bolju od ±2 mm, odredite visokobrzinske ventile s vremenom odziva ispod 15 ms. Za servo-pneumatske primjene pozicioniranja potrebni su proporcionalni ventili s vremenom odziva ispod 5 ms. Bepto standardne 5/2-putne ventile imaju vrijeme odziva od 18–25 ms pri 24 VDC; naša serija visokih brzina postiže 8–12 ms. Navedite “visoka brzina” prilikom narudžbe ako to zahtijevaju vaša učestalost ciklusa ili zahtjevi za pozicioniranjem. ✈️

  1. Razumjeti međunarodni standard za grafičke simbole koji se koriste u sistemima hidraulične snage.

  2. Pozvati se na dimenzionalne standarde za interfejse montaže pneumatskih ventila na razvodnicima.

  3. Istražite tehničke prednosti upotrebe izlaznih krugova za stabilnu regulaciju brzine cilindra.

  4. Pregledajte funkcionalne razlike između aktivacije ventila s opružnim povratom i dvostrukog solenoidnog ventila.

  5. Naučite matematičke metode za izračunavanje protočnog kapaciteta ventila koristeći Cv koeficijent.

Povezano

Čak Bepto

Zdravo, ja sam Chuck, viši stručnjak s 13 godina iskustva u industriji pneumatike. U Bepto Pneumatic-u se fokusiram na isporuku visokokvalitetnih, po mjeri izrađenih pneumatskih rješenja za naše klijente. Moja stručnost obuhvata industrijsku automatizaciju, dizajn i integraciju pneumatskih sistema, kao i primjenu i optimizaciju ključnih komponenti. Ako imate bilo kakvih pitanja ili želite razgovarati o potrebama vašeg projekta, slobodno me kontaktirajte na [email protected].

Sadržaj
Kontakt
Bepto logo

Ostvarite više pogodnosti nakon što pošaljete obrazac s informacijama.

Kontakt
