Odabir razdjelnika vode naspram standardnih koalescentnih filtera

Vaš sistem komprimovanog zraka stvara rđu u nizvodnim čeličnim cijevima, zavojnice vaših solenoidnih ventila korodiraju u roku od šest mjeseci od ugradnje, vaša kabina za bojanje proizvodi defekte tipa "riblje oko" uslijed kontaminacije vodom, ili vaš ISO 8573¹ Revizija kvaliteta zraka ne zadovoljava klasu 4 za sadržaj tečne vode — a vi imate instaliran filter. Filter radi. Hvata ono za što je dizajniran. Problem je u tome što ste instalirali koalescentni filter tamo gdje treba vodeni separator, ili vodeni separator tamo gdje je potreban koalescentni filter, i kontaminacija koju vaš proces ne može tolerisati prolazi ravno kroz komponentu koja nikada nije bila dizajnirana da je zaustavi. Dva tipa filtera, dva različita mehanizma odvajanja, dva različita cilja kontaminacije — a ugradnja pogrešnog košta isto kao da niste ugradili ništa za klasu kontaminacije koju vaš proces zaista stvara. 🔧

Separatori vode su odgovarajuća komponenta za prvu fazu tretmana za uklanjanje viška tečne vode — kapljica i nakupina slobodne vode koje ulaze u sistem komprimovanog zraka iz poslijehladnjaka kompresora ili spremnika — koristeći centrifugalna i inercijska separacija² koji ne zahtijeva element filtera i ne stvara kaznu diferencijalnog pritiska. Koalescentni filtri su ispravna komponenta za tretman druge faze za uklanjanje finih vodnih aerosola, uljnih aerosola i submikronskih kapljica tekućine koje prolaze kroz separator vode — koristeći vlaknasto koalescentno jezgro koje hvata i spaja fine kapljice u odvodljivu tekućinu, uz cijenu pada diferencijalnog pritiska koji se povećava kako se jezgro opterećuje.

Uzmimo Hiroshi, inženjera sistema komprimovanog zraka u pogonu za montažu elektronike u Nagoyi, Japan. Njegova linija za talasno lemljenje imala je kontaminaciju fluksom od kapljica vode u dovodu za dušično ispiranje — dovod koji je prolazio kroz koalescentni filter, ali bez prethodnog odvojioca vode. Tokom ljetne proizvodnje, hladnjak njegovog kompresora isporučivao je zrak pri relativnoj vlažnosti od 95%, stvarajući velike mlazove tečne vode koji su preopterećivali njegov element koalescentnog filtera, zasićujući ga u roku od nekoliko sati i omogućavajući prolaz većih količina vode nizvodno. Dodavanje odvojivača vode ispred njegovog koalescentnog filtera — komponente koja košta manje od jednog zamjenskog koalescentnog elementa — eliminiralo je zasićenje elementa, produžilo vijek trajanja koalescentnog elementa sa 6 sedmica na 14 mjeseci i u potpunosti okončalo probleme sa zagađenjem vodom nizvodno. 🔧

Sadržaj

• Koje su osnovne razlike u mehanizmima razdvajanja između vodenih separatora i koalescentnih filtera?
• Kada je separator vode ispravna specifikacija za vaš sistem za tretman komprimovanog zraka?
• Koje aplikacije zahtijevaju koalescensne filtere za pouzdanu kvalitetu zraka?
• Kako se razdjelnici vode i koalescentni filteri uspoređuju po učinkovitosti razdvajanja, padu tlaka i ukupnim troškovima?

Koje su osnovne razlike u mehanizmima razdvajanja između vodenih separatora i koalescentnih filtera?

Mehanizam razdvajanja nije tehnički detalj — to je temeljni razlog zašto ove dvije komponente nisu zamjenjive i zašto instaliranje jedne u ulozi druge dovodi do predvidivog, kvantificiranog neuspjeha. 🤔

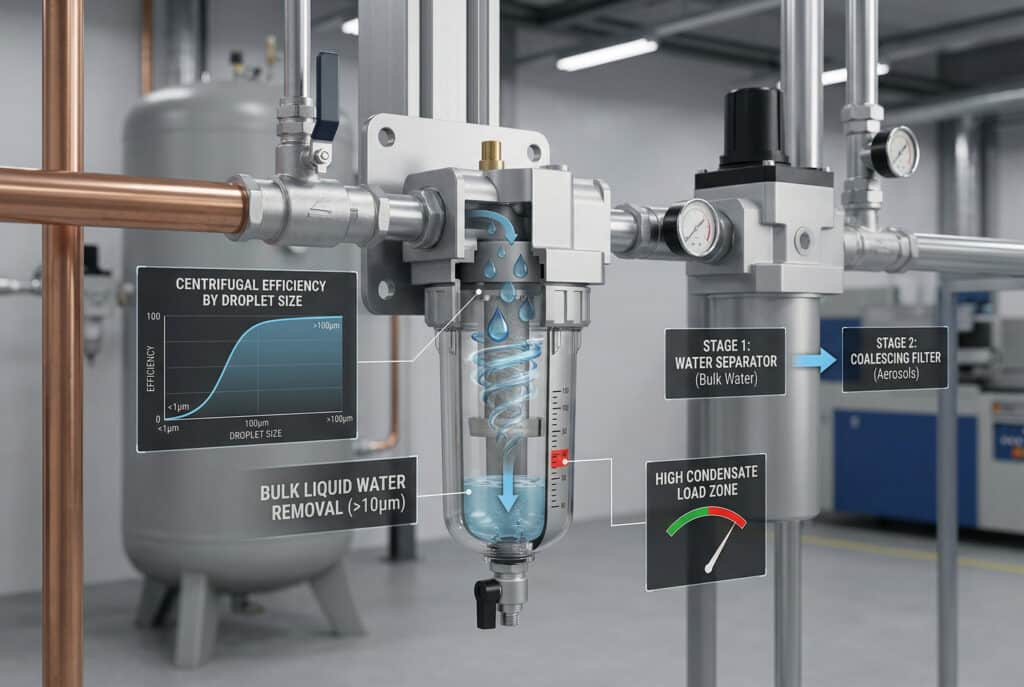

Separatori vode koriste centrifugalnu i inercijsku separaciju — rotiraju struju zraka kako bi centrifugalna sila izbacila kapljice tečnosti prema van, gdje se one skupljaju na zidu posude i otječu pod utjecajem gravitacije. Ovaj mehanizam je izuzetno učinkovit za krupne kapljice vode veće od otprilike 5–10 mikrona, stvara zanemariv pad tlaka, ne zahtijeva filter element i ne može se zasititi niti preopteretiti visokim sadržajem vode. Koalescentni filtri koriste vlaknasto dubinsko filtriranje³ — provodeći struju zraka kroz matricu finih vlakana gdje se submikronske kapljice zadržavaju impakcijom, presretanjem i difuzijom, a zatim se spajaju (koalesciraju) u veće kapljice koje se slijevaju u posudu. Ovaj mehanizam hvata aerosole i sitne kapljice koje centrifugalna separacija ne može ukloniti, ali zahtijeva čist filter element, stvara sve veći diferencijalni pritisak kako se element opterećuje i može biti preopterećen i zaobiđen velikim mlazovima tečne vode koje bi centrifugalna separacija uklonila.

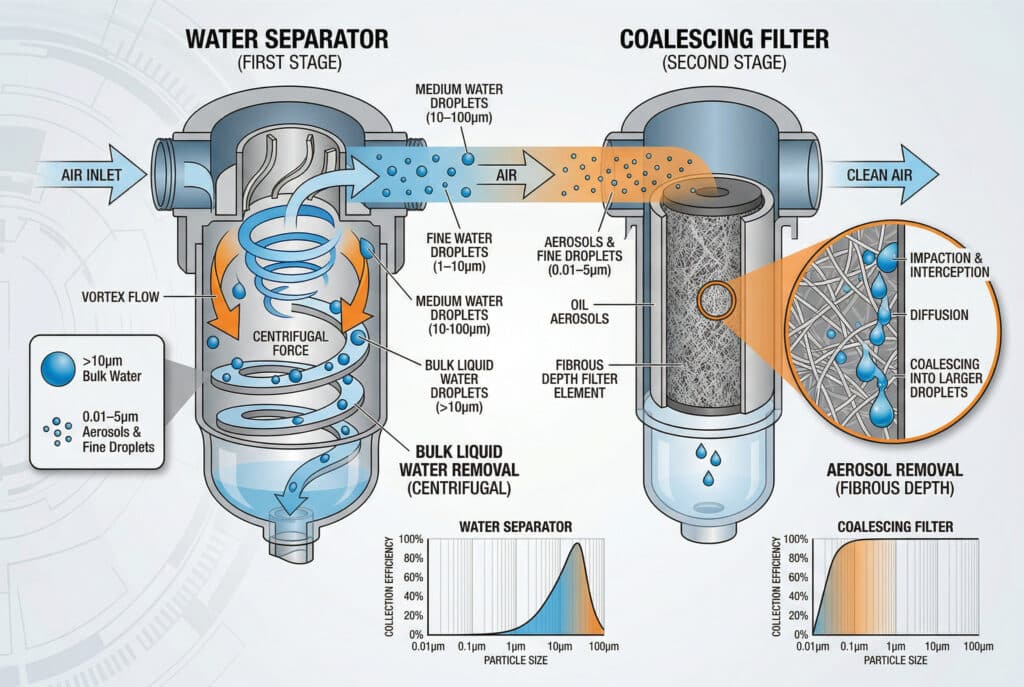

Usporedba mehanizama razdvajanja

Distribucija veličine kontaminacije — Zašto su potrebne obje komponente

Zagađenje komprimovanog zraka postoji u rasponu veličina čestica i kapljica koje nijedan pojedinačni mehanizam razdvajanja ne pokriva u potpunosti:

⚠️ Kritična napomena o dizajnu sistema: Ni separator vode ni koalescentni filter ne uklanjaju vodenu paru — gasovitu vlagu rastvorenu u komprimiranom zraku. Za uklanjanje vodene pare potreban je rashladni sušilo (do +3 °C) tačka rose pritiska⁴) ili sušilo s dehidracijskim sredstvom (do tačke rose tlaka od -40 °C do -70 °C). Separatori vode i koalescentni filteri uklanjaju samo tečnu vodu koja se već kondenzirala — oni su nizvodno od problema kondenzacije, a ne njegovo rješenje.

U Bepto isporučujemo sklopove posuda za razdvajanje vode, koalescentne filtarske elemente, odvodne mehanizme i kompletne komplete za obnovu filtera za sve vodeće brendove za tretman komprimovanog zraka — sa potvrđenom efikasnošću razdvajanja, mikronskom klasom elementa i protočnim kapacitetom za svaki proizvod. 💰

Kada je separator vode ispravna specifikacija za vaš sistem za tretman komprimovanog zraka?

Separatori vode su ispravna i neophodna komponenta prve faze u svakom sistemu za obradu komprimovanog zraka gdje se u zračnom toku nalazi velika količina tečne vode — što je stanje u gotovo svakom industrijskom sistemu komprimovanog zraka koji na mjestu upotrebe ne koristi rashladni sušilo. ✅

Vodeni separatori su odgovarajuće specifikacije kao prva faza tretmana nakon kompresorskog spremnika ili međuhladnjaka u bilo kojem sistemu gdje temperatura komprimovanog zraka padne ispod tačke rose prije nego što stigne do mjesta upotrebe — stvarajući kondenzovanu tečnu vodu koja se mora ukloniti prije nego što dospije do kasnijih koalescentnih filtarskih elemenata, FRL filtarskih posuda, pneumatskih ventila i aktuatora. Također su ispravne specifikacije kao jedina filtracijska komponenta u primjenama gdje je uklanjanje većine vode dovoljno i nije potrebno uklanjanje aerosola.

Idealna primjena separatora vode

• 🏭 Prva faza tretmana nakon kompresorskog spremnika — uklanjanje viška vode prije distribucije

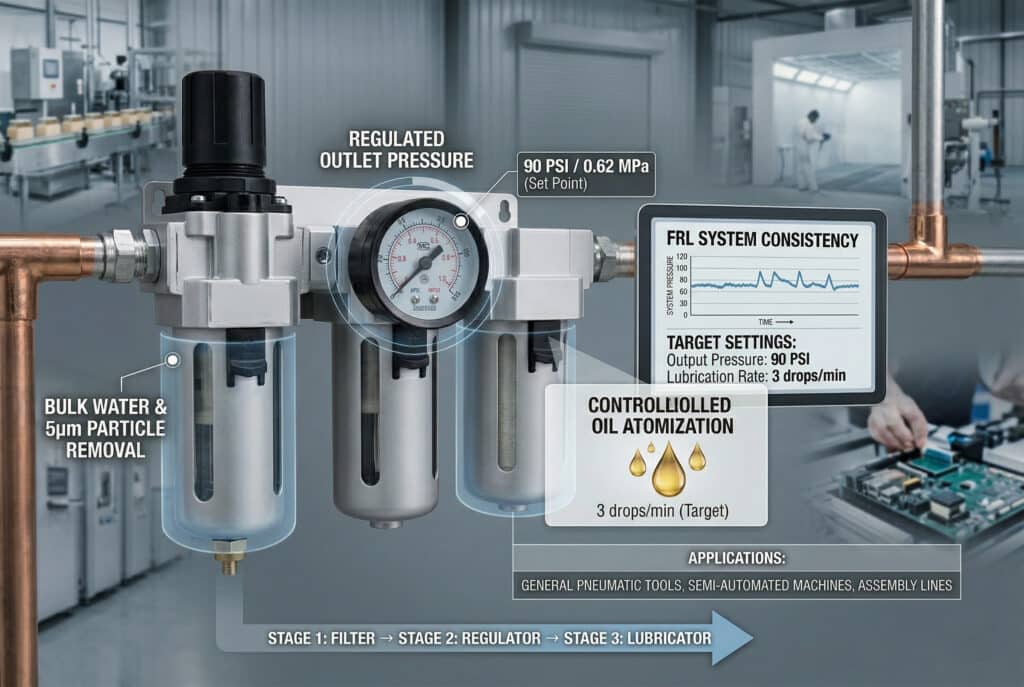

• 💨 Zaštita glavne linije komprimovanog zraka — prije FRL jedinica u dovodnim linijama mašine
• 🔧 Napajanje pneumatskih alata — masovno uklanjanje vode za udarne alate i brusilice
• 🌊 Okruženja s visokom vlažnošću — tropske klime, obalni objekti, ljetni rad
• ⚙️ Uvodno za filtrima za koalescenciju — zaštita koalescentnih elemenata od zasićenja
• 🚛 Mobilni i na vozilima montirani zračni sistemi — gdje se kondenzat brzo nakuplja
• 🏗️ Pneumatika u građevinarstvu i na otvorenom — visoko opterećenje kondenzatom, primarna briga je višak vode

Odabir separatora vode prema uslovima primjene

Učinkovitost centrifugalnog odvajanja — fizika

Centrifugalna sila razdvajanja na kapljici vode u rotirajućem zračnom toku:

$F_{centrifugal} = \frac{m_d \times v_{tangential}^2}{r}$

Gdje:

• $m_d$ = masa kapljice (kg)
• $Tangencijalna brzina$ = tangencijalna brzina zraka (m/s)
• $r$= radijus separacije (m)

Budući da se masa kapljice skalira sa $d^3$ (kockani promjer), efikasnost centrifugalnog odvajanja naglo opada za male kapljice:

Upravo zato vodeni separatori ne mogu zamijeniti koalescencijske filtre za uklanjanje aerosola — i zašto koalescencijski filtri moraju biti zaštićeni od velike količine vode pomoću prednastavljenih vodenih separatora.

Dimenzioniranje odvodnje vodenog separatora — visoko opterećenje kondenzatom

U uvjetima visoke vlažnosti, brzina nakupljanja kondenzata može biti značajna:

$\dot{V}{kondenzat} = Q{zrak} \times \rho_{zrak} \times (x_{ulaz} – x_{zasićen,linija})$

Gdje:

• $Q_{zrak}$ = volumetrijska brzina protoka pri radnom pritisku (m³/min)
• $\rho_{zraka}$ = gustoća zraka pri radnom pritisku (kg/m³)
• $x na ulazu$ = specifična vlažnost na ulazu (kg vode/kg suhog zraka)
• $x_{sat,line}$ = zasićena vlažnost pri temperaturi i tlaku linije (kg/kg)

Praktična stopa kondenzacije pri visokoj vlažnosti:

Pri protoku od 280 ml/h standardna FRL filter-posuda (kapacitet kondenzata 50–100 ml) se prelijeva za 10–20 minuta — upravo stanje koje je preopteretilo Hirošijev koalescentni filter u Nagoyi i stanje koje čini neophodnim pravilno dimenzionirani gornji separator vode sa poluautomatskim odvodom. 💡

Koje aplikacije zahtijevaju koalescensne filtere za pouzdanu kvalitetu zraka?

Koalescentni filtri rješavaju klasu kontaminacije do koje separatori vode ne mogu doprijeti — submikronske aerosole vode i ulja koji ostaju suspendovani u protoku zraka nakon što je centrifugalna separacija završena i koji uzrokuju specifične kvarove nizvodno povezane s kontaminacijom uljem: defekte premaza, začepljenje instrumenata, kontaminaciju hrane i lijekova te koroziju uzrokovanu ulje-voda emulzijama. 🎯

Koalescentni filtri su neophodni za svaku primjenu gdje se sadržaj uljnog aerosola mora kontrolisati do definisane ISO 8573 klase, gdje se submikronski vodeni aerosoli moraju ukloniti kako bi se spriječila kontaminacija instrumenata ili procesa nizvodno, gdje se primjenjuju standardi kvaliteta zraka za disanje i gdje je bilo koji nizvodni proces osjetljiv na uljnu kontaminaciju pri koncentracijama ispod 1 mg/m³ — praga koji centrifugalna separacija ne može postići.

Aplikacije koje zahtijevaju koalescensne filtre

Razredi koalescentnih filtarskih elemenata — ostvarive klase po ISO 8573

Koalescentni filter — Mod kvara zasićenja elementa

Kada zasićena tečna voda dospije do koalescentnog filtarskog elementa bez prethodnog odvajanja vode:

Faza 1 — Učitavanje elementa (0–2 sata pri viskom opterećenju vodom):

• Zrnca vode u velikom broju ulaze u vlaknastu matricu.
• Vlakna se zasićuju tečnom vodom.
• Oštećena funkcija koalescencije — kapljice se ne mogu dovoljno brzo otjecati

Faza 2 — Naglo povećanje diferencijalnog pritiska:
$\Delta P_{saturated} = \Delta P_{clean} \times \left(\frac{\mu_{water}}{\mu_{air}}\right) \times S_f$

Gdje $S_f$ je faktor zasićenja — diferencijalni pritisak se povećava 3–8 puta u odnosu na vrijednost čistog elementa.

Faza 3 — zaobilazak i ponovno usklađivanje:

• Diferencijalni pritisak prelazi strukturni limit elementa
• Tekuća voda ponovo usisana u nizvodni zračni tok
• Sve vode prolazi — gore nego da nema filtera

Ovo je tačan redoslijed Hiroshi-jevih kvarova u Nagoyi — i on se u potpunosti sprječava instaliranjem razdjelnika vode u usponu kako bi se uklonila većina vode prije nego što stigne do koalescentnog elementa.

Zahtjevi za instalaciju koalescentnog filtera

Tren tretmana u dvije faze — ispravna arhitektura sistema

💡 Princip dizajna sistema: Separator vode uvijek prvi — štiti svaku komponentu nizvodno. Koalescentni filter uvijek nizvodno od separatora vode — rješava ono što centrifugalna separacija ne može. Redoslijed nije zamjenjiv.

Kako se razdjelnici vode i koalescentni filteri uspoređuju po učinkovitosti razdvajanja, padu tlaka i ukupnim troškovima?

Izbor komponenti utječe na kvalitetu zraka nizvodno, vijek trajanja elementa, pad tlaka u sustavu, troškove energije i ukupne troškove događaja kontaminacije — ne samo na nabavnu cijenu filtarske jedinice. 💸

Separatori vode imaju nižu cijenu po jedinici, nulti trošak zamjene elemenata, zanemariv pad pritiska i neograničen kapacitet za velike količine tečne vode — ali ne mogu postići ISO 8573 klasu 1–3 za sadržaj ulja ili aerosola. Koalescentni filteri postižu sadržaj ulja prema ISO 8573 klasi 1–2, uklanjaju submikronske aerosole i štite osjetljive procese — ali zahtijevaju zamjenu elemenata, stvaraju sve veći diferencijalni pritisak kako se elementi opterećuju i doživljavaju katastrofalni kvar ako budu izloženi velikim količinama tečne vode bez prethodne separacije.

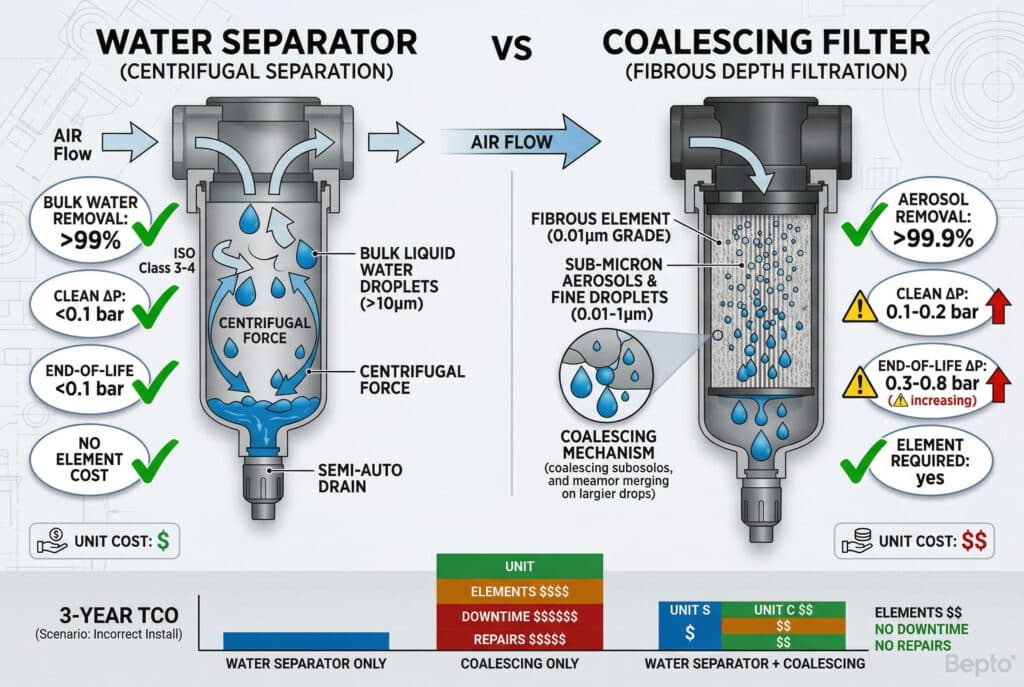

Učinkovitost odvajanja, pad tlaka i usporedba troškova

ISO 8573-1 klase kvaliteta zraka — šta svaka komponenta postiže

Ukupni troškovi vlasništva — trijegodišnje poređenje

Scenarij 1: Proizvodno okruženje s visokom vlažnošću (samo filtrom za koalescenciju — netačno)

Scenarij 2: Nabavka pneumatskih alata (samo filtracioni sklop — nepotrebno)

U Bepto isporučujemo sklopove posuda za razdvajanje vode, poluautomatske drenažne mehanizme, koalescentne filter elemente svih razreda efikasnosti (1 μm, 0,1 μm, 0,01 μm) i filter elemente s aktivnim ugljenom za sve vodeće brendove za tretman komprimiranog zraka — s potvrđenim protočnim kapacitetom, postignutom klasom prema ISO 8573 i intervalom zamjene elemenata prilagođenim vašim specifičnim uslovima primjene. ⚡

Zaključak

Ugradite separator vode kao prvu fazu u svakom sistemu za obradu komprimovanog zraka gdje je prisutna velika količina tečne vode — što je slučaj u svim sistemima bez rashladnog sušila na mjestu upotrebe — i ugradite koalescentne filtre nizvodno od separatora vode samo tamo gdje je proces u nastavku zahtijeva uklanjanje uljanog aerosola, uklanjanje vodenog aerosola ispod mikrona ili usklađenost s ISO 8573 klasom 1–4 po pitanju sadržaja ulja. Nikada ne instalirajte koalescenski filter bez predinstaliranog separatora vode u okruženju visoke vlažnosti ili visokog stvaranja kondenzata — element će se zasititi, aktivirati zaobilazni ventil i isporučivati kontaminirani zrak pri većem diferencijalnom pritisku nego nefiltrirani dovod. Ove dvije komponente rješavaju različite raspone veličina nečistoća različitim mehanizmima, i obje su potrebne u ispravnom redoslijedu za potpunu obradu komprimiranog zraka. Odredite redoslijed, provjerite tip odvodnje, pratite diferencijalni pritisak koalescentnog elementa i kvaliteta vašeg komprimiranog zraka bit će dosljedna, u skladu sa standardima i zaštitit će svaku sljedeću komponentu u vašem sistemu. 💪
