Proračuni odstupanja klipnjača pri horizontalnom izduženju

Zamislite ovo: Vaš horizontalni cilindar se proteže kako bi gurnuo teret od 200 kg preko transportne trake. Na pola hoda klipa, klipnjača se savija poput ribolovačkog štapa pod opterećenjem. Neusklađenost oštećuje zaptivke, ostavlja ogrebotine na unutrašnjem promjeru i već nakon nekoliko sedmica suočavate se s potpunom zamjenom cilindra. Savijanje klipnjače nije samo teorijska briga – to je ubijač proizvodnje.

Savijanje klipnjače pri horizontalnom izduženju događa se kada gravitacija i primijenjeni opterećenja uzrokuju savijanje nenadvišene klipnjače, izračunato pomoću formule za savijanje grede¹ koji uzimaju u obzir promjer šipke, svojstva materijala, dužinu izduženja i težinu opterećenja. Prekomjerno savijanje (obično preko 0,5 mm po metru) uzrokuje habanje brtve, zapinjanje i prijevremeni kvar, zbog čega je pravilno određivanje veličine ključno za horizontalne cilindarske primjene.

Tek prošle sedmice primio sam panik poziv od Toma, nadzornika održavanja u pogonu za oblikovanje plastike u Wisconsinu. Njegova proizvodna linija je ponovo stala. Tri cilindra su otkazala u dva mjeseca, svi s oštećenim klipnjačama i probušenim brtvama. Kad sam ga pitao o dužini horizontalnog hoda, rekao je “otprilike 800 mm”. Problem je bio odmah jasan: savijanje klipnjače uništavalo je njegove cilindre, a njegov OEM dobavljač to čak nije ni spomenuo tokom specifikacije.

Sadržaj

• Šta uzrokuje odstupanje klipnjače u horizontalnim primjenama?
• Kako izračunati maksimalno dozvoljeno savijanje šipke?
• Koja su rješenja kada odstupanje premaši sigurne granice?
• Zašto cilindri bez klipa eliminiraju probleme sa odstupanjem?

Šta uzrokuje odstupanje klipnjače u horizontalnim primjenama?

Kada se klipnjača proteže horizontalno, fizika postaje tvoj neprijatelj—ili tvoj vodič za dizajn, ako razumiješ sile u igri.

Savijanje klipnjače uzrokovano je kombinovanim djelovanjem težine same klipnjače, težine priključene mase i bočnih opterećenja koja djeluju okomito na os klipnjače. Ove sile stvaraju savojni moment koji eksponencijalno raste s produžetkom dužine, uzrokujući da se nenadvišena klipnjača savija poput konzolne grede pod utjecajem gravitacije.

Fizika savijanja štapa

Horizontalno produžena klipnjača djeluje kao konzole²—fiksiran na jednom kraju (klip) i slobodan na drugom (tačka oslanjanja opterećenja). Ovo je najgori mogući scenarij za strukturno opterećenje.

Odstupanje se povećava s četvrta moć od dužine. To znači da udvostručavanje dužine hoda povećava savijanje za 16 puta—ne dva puta! Ovaj eksponencijalni odnos iznenađuje mnoge inženjere.

Tri glavna izvora odstupanja

Razumijevanje čimbenika koji doprinose savijanju šipki pomaže vam da ih projektirate u skladu s tim:

1. Rod samotežine – Čak i nenapunjena cijev visi pod vlastitom masom u horizontalnom položaju.
2. Primijenjena težina opterećenja – Masa koju gurate ili vučete direktno doprinosi deformaciji.
3. Bočno punjenje – Snage izvan osi uslijed neusklađenosti ili procesnih uslova umnožavaju problem

Materijalni i geometrijski faktori

Savijanje šipke ovisi o dva svojstva materijala:

• Elastični modul (E) – Krutost čelika (obično 200 GPa za ugljični čelik)
• Moment tromosti (I) – Geometrijski otpor na savijanje (proporcionalan promjeru na četvrtu)

Zbog toga mali porast prečnika šipke čini ogromnu razliku. Povećanje prečnika sa 25 mm na 32 mm povećava otpornost na savijanje za 2,6 puta, iako se promjer povećao samo za 28%.

Kako izračunati maksimalno dozvoljeno savijanje šipke?

Matematika nije komplicirana, ali ispravno izvođenje sprječava tisuće u šteti i troškovima zastoja.

Izračunajte savijanje šipke koristeći formulu za konzolni nosač: $\delta = \frac{F \times L^{3}}{3 \times E \times I}$, gdje je F ukupna sila (opterećenje + težina šipke), L je dužina izduženja, E je materijal Elastični modul (E)³ (200 GPa za čelik), a I je Moment tromosti (I)⁴ (π × d⁴ / 64). Maksimalno prihvatljivo odstupanje obično je 0,5 mm po metru hoda za standardne cilindre.

Koračajni izračun odstupanja

Evo tačnog procesa koji koristimo u Bepto pri procjeni horizontalnih cilindričnih primjena:

Korak 1: Izračunajte moment tromosti

Za čvrstu kružnu šipku:

$I = \frac{\pi \times d^{4}}{64}$

Primjer: za šipku promjera 25 mm:
$I = \frac{\pi \times 0.025^{4}}{64} = 1.917 \times 10^{-8} \ \text{m}^{4}$

Korak 2: Odredite ukupno opterećenje

Dodajte težinu štapa plus primijenjeni teret:

$F_{total} = F_{opterećenje} + F_{težina_štapa}$

Proračun težine štapa:

$F_{rod} = \rho \times g \times \left( \frac{\pi \times d^{2}}{4} \right) \times L$

gdje je ρ = 7850 kg/m³ za čelik, g = 9.81 m/s²

Korak 3: Izračunajte odstupanje

$\delta = \frac{F \times L^{3}}{3 \times E \times I}$

Gdje je E = 200 × 10⁹ Pa za čelik

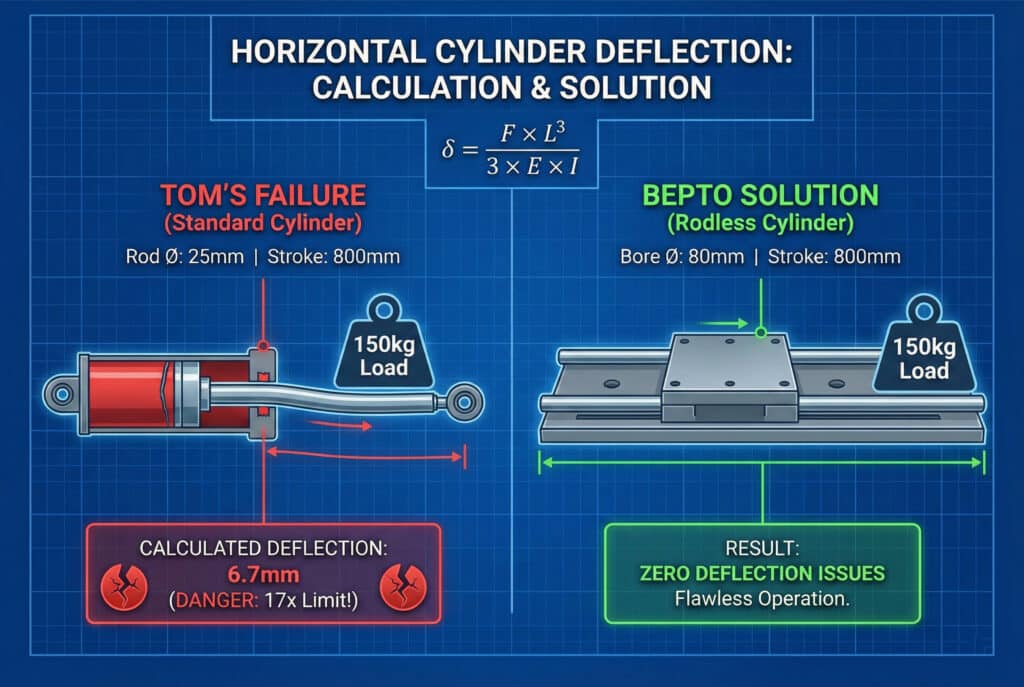

Pravi primjer: Tomov problem u Wisconsinu

Sjećaš li se Toma iz Wisconsina? Evo šta smo otkrili kada smo analizirali njegove neuspjele cilindar:

Njegova postavka:

• Promjer šipke: 25 mm
• Produžna dužina: 800 mm
• Primijenjeni opterećenje: 150 kg (1.471 N)
• Težina štapa: ~3 kg (29 N)

Proračun:

• Moment tromosti: 1,917 × 10⁻⁸ m⁴
• Ukupna sila: 1.500 N
• Deflekcija: $\delta = \frac{1{,}500 \times 0.8^{3}} {3 \times 200 \times 10^{9} \times 1.917 \times 10^{-8}} = 6.7 \ \text{mm}$

To je 8,4 mm po metru—skoro 17 puta prihvatljiva granica! Nije ni čudo što su mu pečati otkazivali.

Prihvatljivi limiti odstupanja

Tip prijave	Maksimalno odstupanje	Tipičan slučaj upotrebe
Standardna dužnost	0,5 mm/m	Opća automatizacija
Precizni rad	0,2 mm/m	Sklapanje, testiranje
Za teške uslove rada	0,8 mm/m	Rukovanje materijalom (sa štapnom potporom)
Kritičko poravnanje	0,1 mm/m	Mjerenje, inspekcija

Bepto rješenje za Toma

Preporučili smo prelazak na naš cilindar bez cijevi promjera 80 mm za njegovu primjenu s hodom od 800 mm. Rezultat: Nema problema sa odbojnim kutom, ušteda od 401 TP3T u odnosu na OEM zamjenu i isporuka za 4 dana. Njegova linija već tri mjeseca radi besprijekorno.

Koja su rješenja kada odstupanje premaši sigurne granice? ️

Kada vaši proračuni pokažu prekomjerno savijanje, imate nekoliko inženjerskih opcija—svaka s različitim kompromisima između troškova i složenosti.

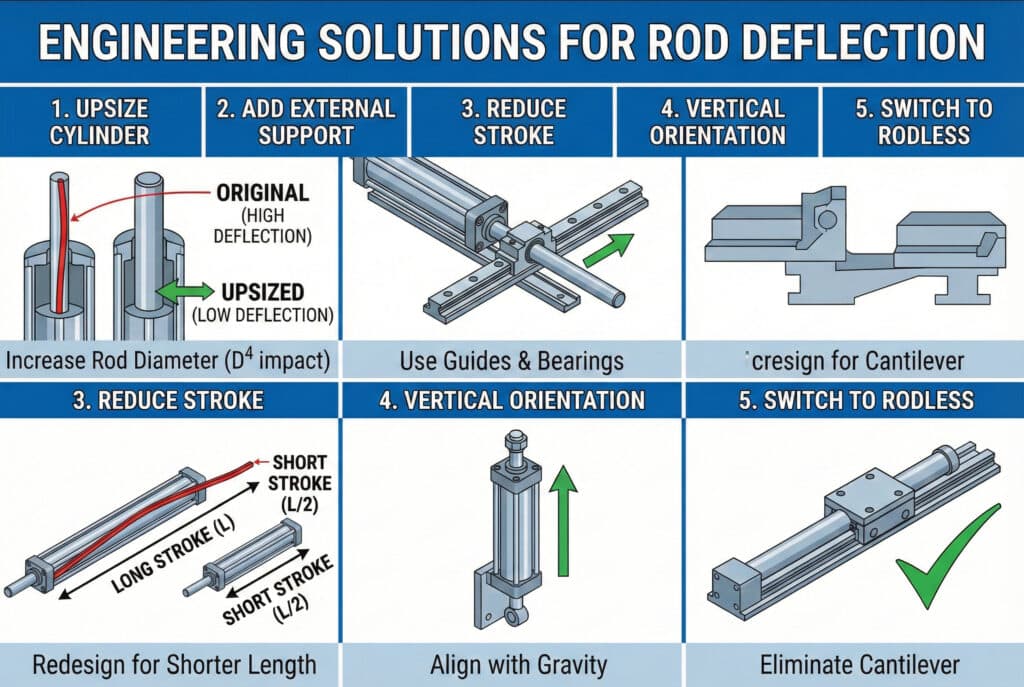

Pet osnovnih rješenja za prekomjerno savijanje klipa su: (1) povećanje promjera klipa povećanjem cilindra, (2) smanjenje dužine izduženja redizajnom, (3) dodavanje vanjskih ležajeva ili vodilica za klip, (4) prelazak na vertikalnu orijentaciju ako je moguće, ili (5) zamjena dizajnom cilindra bez klipa koji u potpunosti eliminira problem konzolne konstrukcije.

Rješenje #1: Povećajte cilindar

Povećanje prečnika bušenja obično proporcionalno povećava prečnik šipke. Zapamtite, otpornost na savijanje se povećava s četvrta moć prečnika.

Uticaj povećanja prečnika:

• 20 mm → 25 mm = 2,4× kruti
• 25 mm → 32 mm = 2,6× kruti
• 32 mm → 40 mm = 2,4× kruti

Nedostatak? Veći cilindri koštaju više, zahtijevaju više zraka i zauzimaju više prostora.

Rješenje #2: Dodajte vanjsku potporu za šipku

Linearni ležajevi⁵ ili vodilice mogu podržavati klipnjaču na srednjim tačkama, čime se dramatično smanjuje efektivna dužina konzolnog nosača.

Prednosti:

• Radi sa postojećim cilindrom
• Relativno niska cijena
• Efikasno za umjerene probleme sa odbojnim skretanjima

Nedostaci:

• Dodaje mehaničku složenost
• Zahtijeva precizno poravnanje
• Dodatne tačke za održavanje
• Zauzima dragocjen prostor na mašini

Rješenje #3: Smanjiti dužinu hoda

Ponekad je najbolje rješenje redizajnirati raspored mašine kako biste skratili potreban hod.

Ovo nije uvijek moguće, ali kad jest, izuzetno je efikasno. Zapamtite: smanjenje udarca za pola smanjuje odstupanje za osam puta.

Rješenje #4: Prelazak na dizajn bez šipki

Ovdje se uzbuđujem, jer je to često najelegantnije rješenje.

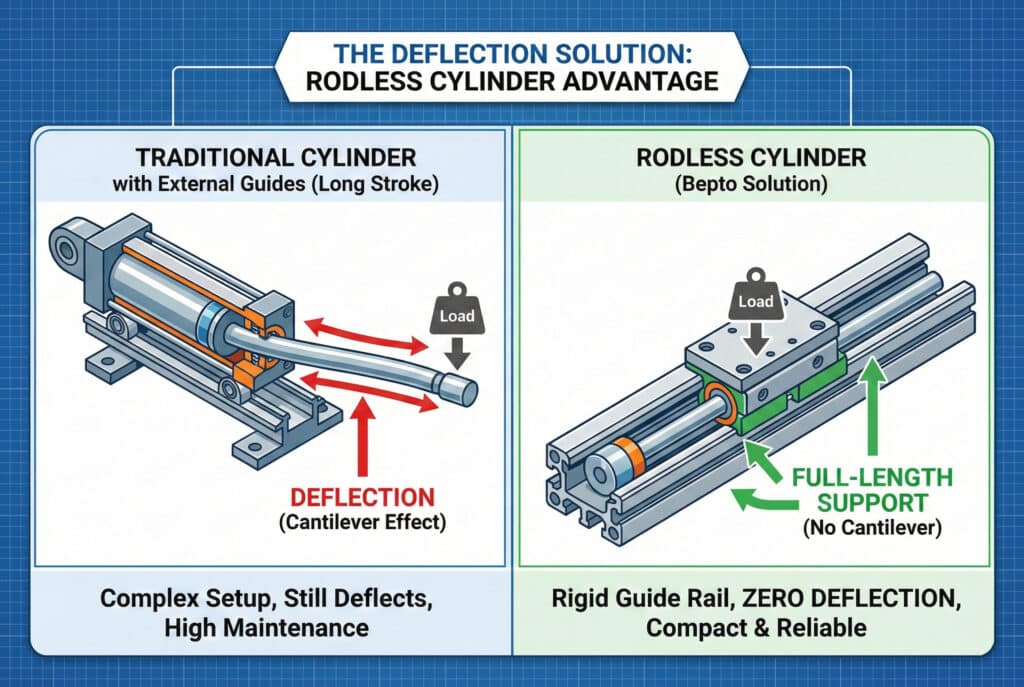

Cilindri bez klipa potpuno uklanjaju problem konzolne konstrukcije. Umjesto klipa koji viri iz fiksnog tijela cilindra, opterećenje se nalazi na kolica koja se kreću duž čvrste vodilice.

Usporedba: konvencionalni nasuprot bez-štapnim za horizontalne primjene

Faktor	Konvencionalni cilindar	Cilindar bez klipa
Odstupanje pri hodu od 1 m	3-8 mm (tipično)	<0,1 mm
Potreban prostor	2× dužina hoda klipa	1× dužina hoda
Maksimalni praktični hod	500-800mm	Do 6.000 mm
Kapacitet bočnog opterećenja	Loša (uzrokuje vezivanje)	Odlično (namjenski dizajnirano)
Pristup za održavanje	Teško (unutrašnji zaptivi)	Lako (vanjski kolica)
Trošak za duge udarce	Više (zahtijeva preveliku veličinu)	Niže (bez kazne za odstupanje)

Zašto cilindri bez klipa eliminiraju probleme sa odstupanjem?

Ako imate posla s horizontalnim hodovima većim od 500 mm, cilindri bez klipa nisu samo alternativa—često su jedino praktično rješenje.

Cilindri bez klipa eliminiraju savijanje klipnjače zamjenom konzolnog dizajna klipnjače čvrstom vodilicom koja podržava nosivu kolica duž cijele dužine. Unutarnji klip pokreće kolica putem magnetskog ili mehaničkog spoja, omogućavajući hod do 6 metara uz gotovo nultu deformaciju bez obzira na opterećenje ili orijentaciju.

Kako dizajn bez osovine rješava problem odstupanja

Osnovna razlika je strukturalna. Umjesto vitke šipke koja se proteže u prostor, imate:

1. Rigidni aluminijski ekstruzijski profil formiranje tijela cilindra i vodilice
2. Potpuna potpora za nošenje tereta putem preciznih vodilica
3. Nema kantilever efekta jer je opterećenje uvijek potkrijepljeno
4. Nadmoćno rukovanje bočnim teretom putem raspoređenih površina za podupiranje

Praktična primjena: Jenniferina linija za pakovanje

Jennifer, inženjerka proizvodnje u pogonu za pakovanje hrane u Pennsylvaniji, specificirala je opremu za novu liniju. Njena primjena je zahtijevala horizontalni hod od 1.800 mm za prijenos proizvoda između stanica.

Njen OEM citat:

• Konvencionalni cilindar prečnika 100 mm sa vanjskim vodilicama
• Kompleksan sistem montaže
• Cijena: $4,200
• Rok isporuke: 10 sedmica
• Procijenjena deformacija: 4-6 mm (čak i sa potporama)

Naše Bepto bezšipkasto rješenje:

• 80 mm cilindar bez klipa s integriranim vođicama
• Jednostavno direktno montiranje
• Cijena: $1,850
• Dostava: 6 dana
• Stvarno odstupanje: <0,2 mm

Odabrala je Bepto. Njena linija već pet mjeseci radi na 120% od nazivne brzine bez ikakvih problema sa cilindarima. Od tada je za još tri projekta odabrala naše cilindare bez klipa.

Kada je bezosovinski najprikladniji

Razmotrite cilindar bez klipa kada imate:

✅ Hoizontalni potezi preko 500 mm – Defleksija postaje kritična
✅ Ograničenja prostora – Cijev bez klipa zauzima upola manje prostora
✅ Visoke stope ciklusa – Manja masa u pokretu = brži ciklusi
✅ Prisutni bočni tereti – Cijevi ih prirodno drže
✅ Potrebe za dugoročnom pouzdanošću – Manje načina otkaza

Prednosti Bepto Rodless

Naša linija cilindara bez klipa posebno je projektovana za zahtjevne horizontalne primjene:

• Tvrdoća vodilice HRC 58-62 za otpornost na habanje
• Precizno brušene vodilice za ispravnost manju od 0,05 mm po metru
• Preveliki ležajevi za kola za maksimalni kapacitet opterećenja
• Dizajn magnetskog prijenosa eliminira unutrašnje dijelove podložne habanju
• Modularno montažiranje za jednostavnu instalaciju i održavanje

I naravno: 35-45% niža cijena od OEM ekvivalenata, s dostavom za 3-7 dana.

Zaključak

Savijanje šipke u horizontalnim cilindarima nije opcionalno za razmatranje—obavezno je za pouzdan rad. Izračunajte savijanje, poštujte ograničenja i odaberite pravo rješenje za dužinu hoda. Za horizontalne primjene na visini većoj od 500 mm, cilindri bez cijevi nisu samo bolji—često su jedino praktično rješenje.
