Usklađivanje inercije: dimenzioniranje cilindara za usporavanje visokomasenog opterećenja

Svaki inženjer za održavanje zna onaj osjećaj u stomaku kada teški teret punom brzinom udari u krajnji poklopac cilindra. Šok se odražava kroz cijelu proizvodnu liniju, oštećujući zaptivke, savijajući klipove i, što je najgore – prisiljavajući na neplanirano zaustavljanje koje košta hiljade po satu. Loše prilagođavanje inercije¹ Ne samo da troši komponente; uništava isplativost.

Usklađivanje inercije kod pneumatskih cilindara podrazumijeva pravilno dimenzioniranje vašeg aktuatora i sistema za prigušivanje kako biste sigurno usporili opterećenja velike mase bez oštećenja od udaraca. Ključ je u izračunavanju kinetička energija² vaše pokretne mase i osiguravanje da amortizerski kapacitet vašeg cilindra može apsorbovati tu energiju unutar raspoloživog hoda, što obično zahtijeva zapremine za amortizaciju 2-4 puta veće od standardnih primjena.

Vidio sam kako ovaj problem uništava rasporede proizvodnje na tri kontinenta. Tek prošlog mjeseca nas je proizvođač ambalažnih mašina iz Michigana nazvao u očaju – njihovi OEM cilindri otkazivali su svakih šest sedmica pod teškim teretima na paletama, a rok isporuke dobavljača iznosio je gotovo osam sedmica. Nisu mogli priuštiti još jedan kvar.

Sadržaj

• Šta je usklađivanje inercije u pneumatskim sistemima?
• Kako izračunati potrebnu amortizaciju za visokomasivne terete?
• Koje su uobičajene greške pri odabiru veličine cilindara za usporavanje?
• Koji cilindri najbolje podnose primjene s visokom inercijom?

Šta je usklađivanje inercije u pneumatskim sistemima?

Kada prevozite teška tereta velikom brzinom, njihovo glatko zaustavljanje postaje vaš najveći inženjerski izazov.

Usklađivanje inercije je proces odabira prečnika cilindra, hoda klipa i sistema za prigušivanje koji može sigurno apsorbovati kinetičku energiju mase vašeg tereta, a da pritom ne prekorači mehanička ograničenja komponenti aktuatora niti stvori razorne udarne sile.

Razumijevanje fizike usporavanja

Osnovni izazov se svodi na pretvorbu energije. Kada se vaš teret kreće, posjeduje kinetičku energiju koja se izračunava kao $KE = \frac{1}{2} m v^{2}$. Ta energija mora negdje otići kad se cilindar zaustavi. Bez odgovarajućeg prigušivanja, ona se direktno pretvara u mehanički udar—oštećujući zaptivke, ležajeve i montažnu opremu.

U našim primjenama cilindara bez klipa u Bepto-u to stalno vidimo. Opterećenje od 500 kg koje se kreće brzinom od samo 0,5 m/s nosi 62,5 džula kinetičke energije. Ako se ta energija oslobodi već pri samo 10 mm hoda jastučića, stvarate sile koje mogu napuknuti završne kapice i uništiti vodilice.

Tri-faktorska ravnoteža

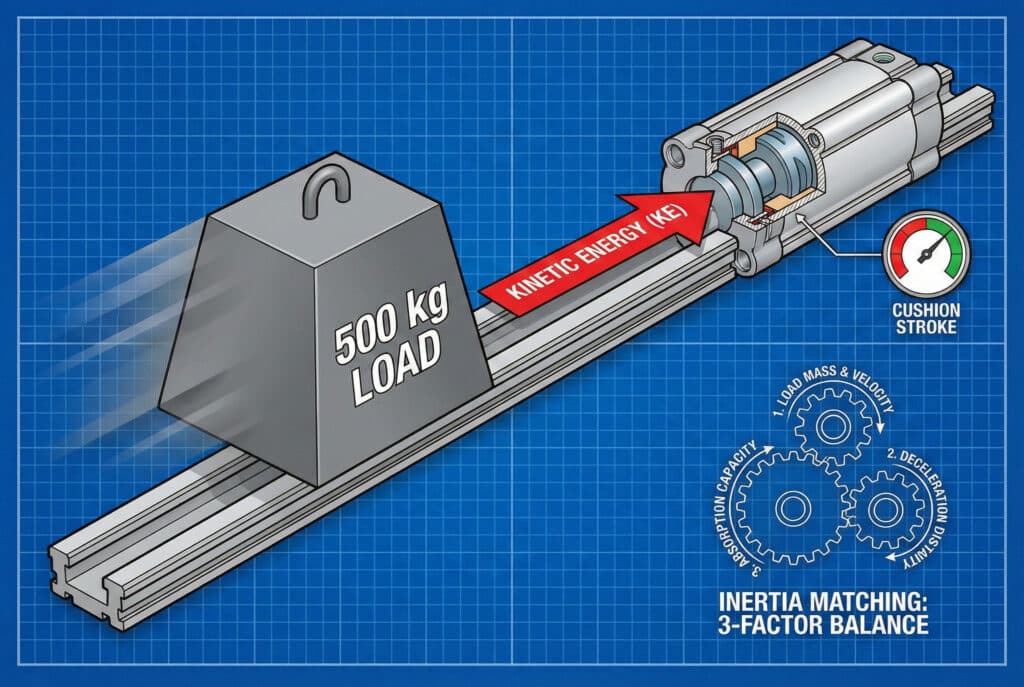

Uspješno usklađivanje inercije zahtijeva balansiranje tri ključna faktora:

1. Masa i brzina – Vaš unos kinetičke energije
2. Dostupna udaljenost za usporavanje – Dužina vašeg zamaha jastukom
3. Kapacitet upijanja jastuka – Sposobnost rasipanja energije vašeg cilindra

Ako propustite bilo koji od ovih, suočit ćete se s prijevremenim neuspjehom. To sam na teži način naučio rano u karijeri kad sam pogrešno dimenzionirao cilindar za njemačkog automobilskog klijenta — njihova proizvodna linija je stala na tri dana.

Kako izračunati potrebnu amortizaciju za visokomasivne terete?

Matematika nije komplicirana, ali ako je napravite ispravno, to čini razliku između pouzdanog rada i stalnih glavobolja zbog održavanja.

Izračunajte kinetičku energiju ($KE = \frac{1}{2} m v^{2}$), zatim osigurajte da jastuk vašeg cilindra može raspršiti tu energiju tokom raspoloživog hoda koristeći formulu: Potrebna sila jastuka = KE ÷ udaljenost jastuka. Odaberite cilindar s podesivim jastukom ocijenjenim za najmanje 150% vaše izračunate sile kako biste osigurali sigurnosni marginu.

Postupak određivanja veličine korak po korak

Evo tačnog procesa koji koristimo u Bepto pri dimenzionisanju cilindara bez cijevi za primjene visoke inercije:

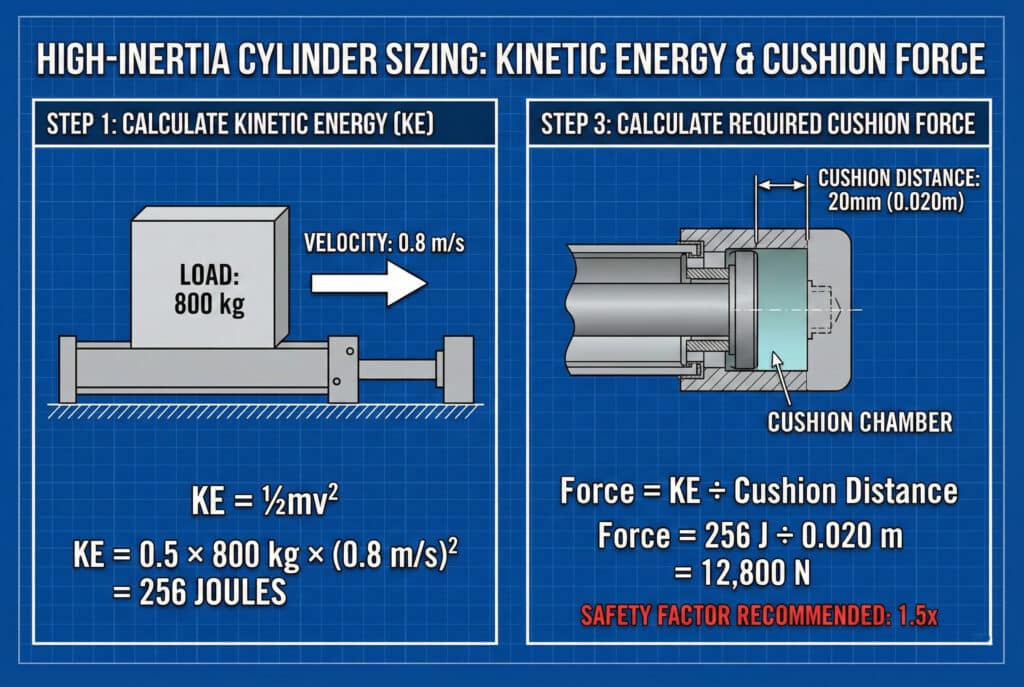

Korak 1: Izračunajte svoju kinetičku energiju

$KE = 0,5 × masa × brzina^2$

Na primjer: $KE = 0,5 × 800 × 0,8² = 256 J$

Korak 2: Odredite raspoloživu udaljenost jastuka

Većina pneumatskih cilindara pruža 10–25 mm efikasnog prigušnog hoda. Cilindri bez klipa često nude veću fleksibilnost u tom pogledu – jedan od razloga zbog kojih ih preporučujemo za primjene s velikim opterećenjem.

Korak 3: Izračunajte potrebnu silu usporavanja

$Sila = \frac{kinetičke energije}{udaljenost jastuka}$

Koristeći naš primjer: $Sila = \frac{256}{0.020} = 12.800 \ \text{N}$

Primjer iz stvarnog svijeta: Sarahino rješenje

Sarah, viša inženjerka u pogonu za punjenje u Ontariju, suočila se upravo s ovim izazovom. Njena linija je pomjerala palete od 600 kg brzinom od 0,6 m/s, a njeni postojeći cilindri su otkazivali svaki mjesec. OEM joj je ponudio cijenu od $3,200 po cilindru uz rok isporuke od 10 sedmica.

Izračunali smo njenu kinetičku energiju na 108 džula i preporučili naš cilindar bez klipa promjera 80 mm s produženim podesivim prigušivanjem. Cijena: $980. Dostava: 5 dana. Njena linija radi besprijekorno već osam mjeseci, a proširila je upotrebu naših cilindara na četiri proizvodne linije.

Usporedba: standardno naspram visoko-inerzijskog određivanja veličine

Koje su uobičajene greške pri odabiru veličine cilindara za usporavanje? ⚠️

Pregledao sam stotine neuspjelih prijava cilindara i iste greške se iznova pojavljuju u raznim industrijama.

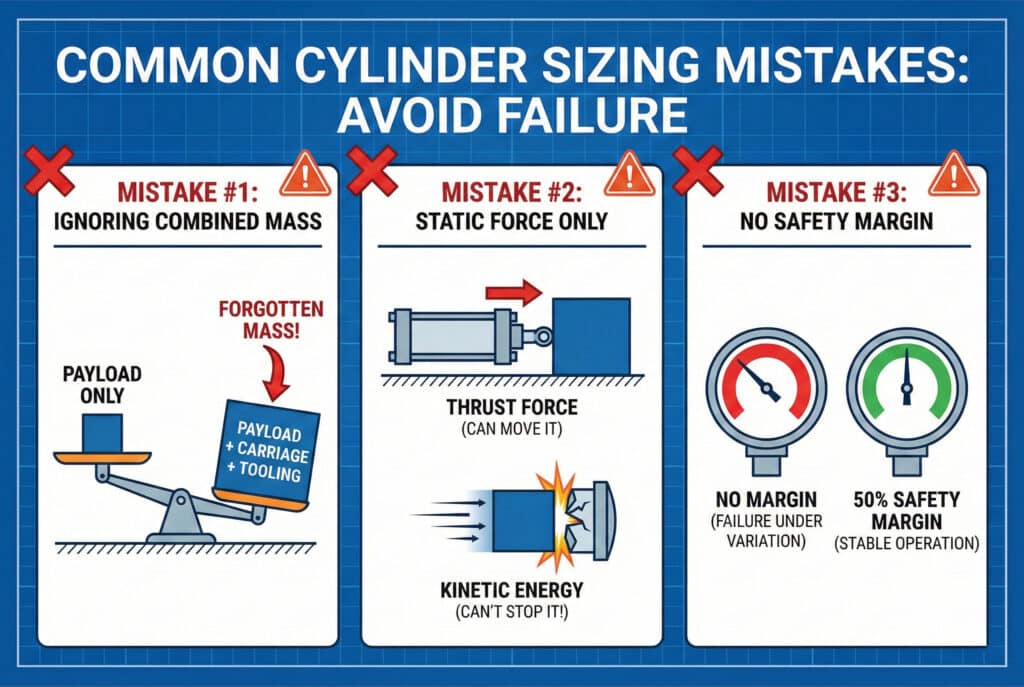

Tri najčešće greške su: (1) korištenje samo proračuna potisne sile uz zanemarivanje zahtjeva za kinetičkom energijom, (2) neuzimanje u obzir kombinirane mase tereta i nosača/alata, i (3) odabir cilindara s nedovoljnim rasponom podešavanja jastučića za prilagođavanje varijacijama u brzini ili težini tereta.

Greška #1: Zanemarivanje ukupne mase sistema

Inženjeri često računaju samo na osnovu korisnog tereta, zaboravljajući da kolica cilindra, montažne ploče i alati svi doprinose pokretnoj masi. U primjenama cilindara bez klipa, sama kolica mogu dodati 15–30 kg, ovisno o veličini.

Uvijek dodajte 20-25% svojoj masi tereta. da se uzmu u obzir ove komponente. Ovaj jedini propust uzrokuje više grešaka zbog nedovoljne veličine nego bilo koji drugi faktor.

Greška #2: Korištenje samo statičkih proračuna sile

Standardne tablice veličina cilindara prikazuju potisnu silu pri različitim pritiscima. Ali potisna sila samo vam govori može li cilindar pomaknuti se opterećenje—ne da li može stani sigurno.

Cilindar prečnika 63 mm mogao bi imati dovoljno potisna sila³ za vaš teret od 400 kg, ali ako se taj teret kreće brzinom od 0,7 m/s, potreban vam je kapacitet ublažavanja udara bušine od 80 mm ili čak 100 mm.

Greška #3: Nema sigurnosne marže za varijaciju procesa

Uslovi proizvodnje se mijenjaju. Tereti postaju teži. Operateri povećavaju brzinu kako bi ispunili kvote. Temperatura utiče na zrak. viskoznost⁴ i ublažavanje udaraca.

Uvijek preporučujem a minimalna sigurnosna marža od 50% o kapacitetu jastuka. Da, to neznatno povećava početni trošak, ali eliminiše katastrofalne troškove neočekivanih kvarova.

Katastrofa s pakovanjem u Michiganu (i oporavak)

Sjećaš li se onog proizvođača iz Michigana kojeg sam spomenuo? Njihova greška bila je klasična: dimenzionirali su cilindar isključivo na osnovu proračuna sile potiska iz kataloga njihovog OEM-a. Cilindri su teret mogli pomjerati bez problema—ali ga nisu mogli zaustaviti.

Kada smo analizirali njihovu prijavu, otkrili smo:

• Stvarna pokretna masa: 680 kg (računali su samo za teret od 500 kg)
• Stvarna brzina: 0,75 m/s (specifikacije su navodile 0,5 m/s, ali su operateri povećali brzinu)
• Kinetička energija: 191 džula (u odnosu na njihovu prvobitnu pretpostavku od 62,5 džula)

Zamijenili smo njihove cilindre promjera 80 mm našim bezšipkastim cilindarima promjera 100 mm s robusnim podesivim prigušivanjem. Rezultat: Nula kvarova u šest mjeseci rada i ušteda od $18.000 na troškovima zamjene u odnosu na OEM cijene.

Koji cilindri najbolje podnose primjene s visokom inercijom?

Nisu svi cilindri jednaki kada je u pitanju apsorpcija udarnih opterećenja i velike kinetičke energije.

Za primjene s visokom inercijom dajte prednost cilindarima sa: podesivim prigušivanjem na oba kraja (tip iglene ventila), kaljenim klipnim štapovima ili vodilicama, ojačanim krajnjim poklopcima otpornim na udarne opterećenja, te prevelikim ležajevima klipnog štapa ili blokovima za vođenje. Dizajn cilindara bez klipnog štapa po svojoj strukturi i raspoređenom nošenju opterećenja inherentno nudi superiornu otpornost na udarce.

Ključna značajka #1: Podesivi sistemi ublažavanja

Jastuci s fiksnim otvorom pružaju performanse "jedna veličina koja ne odgovara nikome". Potrebni su vam podesivi igla ventil⁵ Jastuci koji vam omogućavaju precizno podešavanje usporavanja za vašu specifičnu primjenu.

Kvalitetni podesivi jastuci nude:

• Opseg podešavanja 360°
• Lokirane postavke za sprečavanje odstupanja
• Odvojeno podešavanje za hoda produženja i povlačenja
• Vidljivi indikatori položaja

Svi Bepto cilindri bez klipa dolaze standardno s dvostrukim podesivim prigušivanjem — značajkom za koju neki OEM-ovi naplaćuju $200+ dodatno.

Kritična značajka #2: Strukturno ojačanje

Visoke sile usporavanja opterećuju svaku komponentu. Potražite:

• Ojačane vodilice (za dizajne bez šipke) ili šipke kromirane tvrdim kromom (za konvencionalne cilindre)
• Pojačane završne kapice sa debljim zidovima i većim površinama za montažu
• Preveliki ležajevi sa 50-100% većom površinom nego kod standardnih dizajna
• Brtve otporne na udarce koji održavaju integritet pri udaru

Ključna značajka #3: Prednosti dizajna bez šipke

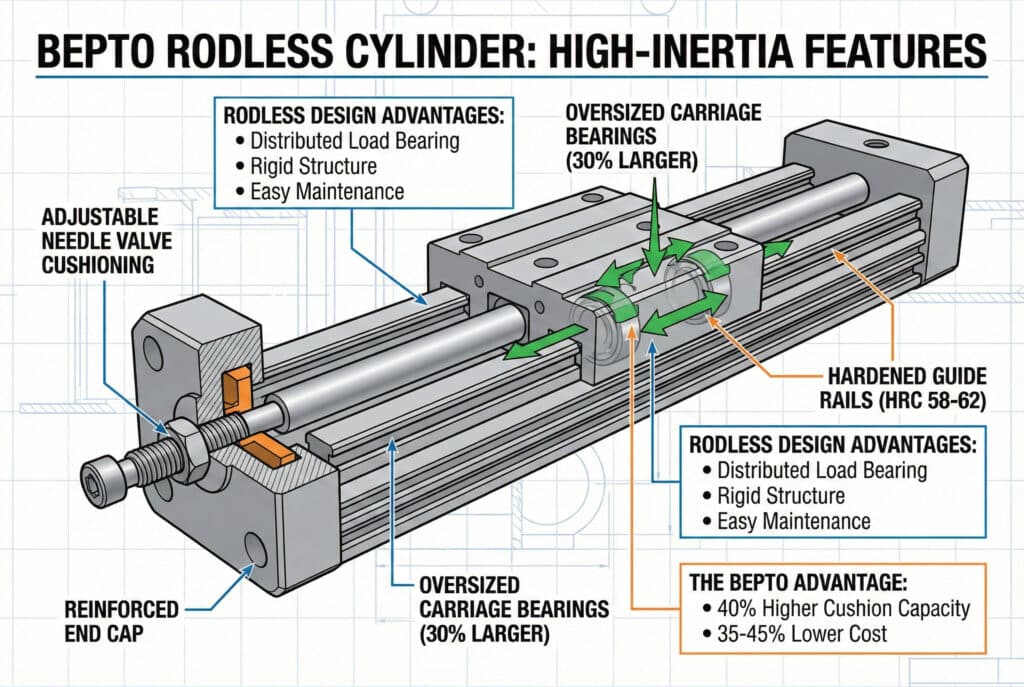

Očito sam pristrasan, ali fizika ne laže—cilindri bez šipke nude urođene prednosti za primjene s visokom inercijom:

Prednost Beptoa za vašu primjenu

U Bepto smo inženjerski projektovali našu liniju cilindara bez klipa posebno za zahtjevne industrijske primjene. Kada imate posla s opterećenjima velike mase i naglim usporavanjem, evo u čemu se naši proizvodi razlikuju:

✅ Kapacitet jastuka 40% veći nego ekvivalentni OEM modeli
✅ Tvrdoća vodilice HRC 58-62 za produžen vijek trajanja
✅ Ležajevi kola preveliki za 30% za prigušivanje udaraca
✅ Cijena 35-45% ispod OEM-a bez ugrožavanja kvaliteta
✅ Isporuka za 3-7 dana naspram 6-12 sedmica za vodeće brendove

Ne prodajemo samo cilindre—rješavamo vaše proizvodne probleme. Svaki Bepto cilindar bez klipa isporučuje se s kompletnom tehničkom dokumentacijom, uputstvima za instalaciju i mojim ličnim kontakt podacima za podršku pri primjeni.

Zaključak

Pravilno usklađivanje inercije nije opcionalno za primjene s velikom masom — to je razlika između pouzdane proizvodnje i skupih zastoja. Izračunajte svoju kinetičku energiju, dimenzionirajte prigušivanje s odgovarajućom sigurnosnom rezervom i odaberite karakteristike cilindra projektirane za apsorpciju udaraca. Kad to uradiš kako treba, tvoji cilindri će nadživjeti tvoju opremu.
