Zamislite robotska ruka montiranu na linearnom klizaču, koja se bočno proteže da podigne tešku kutiju. U trenutku kad je podigne, cijela kolica se zakreću. Pokret postaje trzav, brtve počinju škripati, a preciznost pada kroz prozor. Ne podižete samo teret; iskrivljujete život vašeg cilindra.
Torsioni napon1 odnosi se na zavrtnu silu (moment) primijenjenu na kolica cilindra, a određivanje maksimalnog momenta uvijanja je ključno za sprječavanje deformacije vodilice, curenja brtve i katastrofalnog mehaničkog zakačenja. Za razliku od standardnih cilindara koji samo guraju i povlače, cilindri bez klipa često direktno podnose opterećenje, što ih čini podložnim ovim složenim torzijskim silama.
Sjećam se da sam pomogao Mariji, vlasnici specijalizirane tiskarske kompanije u Njemačkoj. Njene mašine su koristile cilindar bez šipke za pomicanje teških glava za tiskanje. Kvalitet tiska je opadao jer su glave vibrirale. Ona je mislila da je problem u zračnom pritisku. Pogledao sam postavku i odmah uočio problem: glava za tiskanje bila je montirana previše pomaknuta od centra, stvarajući ogroman moment uvijanja koji je deformirao cijev cilindra.
Sadržaj
- Šta je moment uvijanja kod cilindara bez šipki?
- Kako različiti vodni sistemi podnose torzijski stres?
- Zašto je izračunavanje obrtnog momenta ključno za dugovječnost cilindra?
- Zaključak
- Često postavljana pitanja o torzijskom naprezanju
Šta je moment uvijanja kod cilindara bez šipki?
U svijetu cilindara bez klipa govorimo o tri vrste momenata: pitch, yaw i roll. Roll je često najrazorniji.

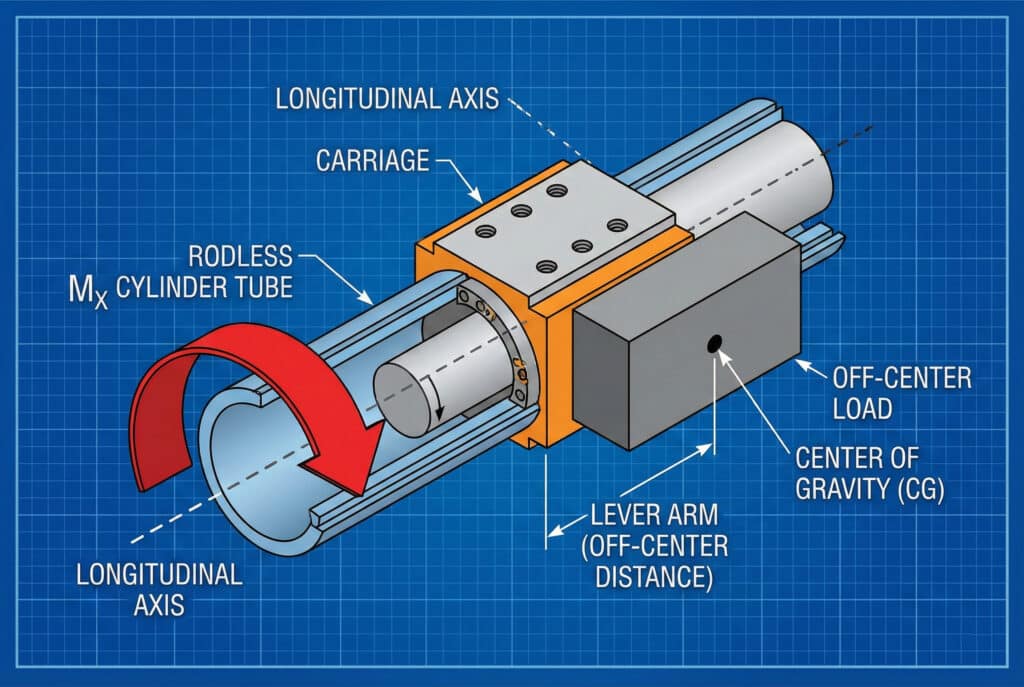

Moment prevrtanja (Mx) nastaje kada je opterećenje postavljeno izvan centra kolica. dužinska os2, stvarajući polužni rukav koji pokušava rotirati kolica oko cilindrične cijevi.
Nevidljiva sila
Zamislite da držite tešku torbu ispruženom rukom ravno uz bok. Težina pokušava zavrnuti vaše rame.
- Težište3: Što je težište opterećenja udaljenije od osi cilindra, to je moment veći.
- Ograničenje: Svaki cilindar ima maksimalnu ocjenu “Mx”. Ako je premašite, unutrašnji klip se uvija i lomi magnetsko spajanje4 ili brušenje trake mehaničkog zaptivača.
Za Mariju su njeni print-glavi djelovali kao kliješta, stalno pokušavajući odvrnuti nosač. OEM dijelovi koje je koristila nisu bili ojačani za taj specifični moment zatezanja, što je dovelo do brzog habanja.
Kako različiti vodni sistemi podnose torzijski stres?
Sposobnost otpora ovom uvijanju u potpunosti ovisi o dizajnu vodiljnog sustava. Tu odabir pravog Bepto zamjenskog dijela ili nadogradnje čini ogromnu razliku.
Unutrašnji vodilice se oslanjaju na pristajanje klipa unutar cijevi i nude niski otpor okretnog momenta, dok vanjske vodilice (kao što su V-valjci ili recirkulirajući kuglični ležajevi5) osigurati širok oslonac za efikasno otporivanje visokih torzionih opterećenja.
Uspoređivanje opcija
Analizirali smo Marijin postav i predložili rješenje.
| Vrsta vodiča | Torsioni otpor | Najbolja aplikacija |
|---|---|---|
| Osnovni unutrašnji vodič | Nisko | Centrirano, lagano opterećenje (samo guranje) |
| Vodič za klizna ležanja | Srednje | Umerena vanosna opterećenja |
| Vanjski valjkasti vodič | Visoko | Teška, pomjerena opterećenja (Mariaov slučaj) |
| Recirkulirajuća kuglasta vodilica | Veoma visoko | Precizne primjene s visokim okretnim momentom |
Dostavili smo Mariji Bepto cilindar bez klipa sa vanjskim vodilicom za valjke. Širi razmak valjaka djelovao je poput bočnih nosača na kanuu, stabilizirajući teret i eliminirajući vibracije.
Zašto je izračunavanje obrtnog momenta ključno za dugovječnost cilindra?
Ignorisanje momenta uvijanja je najbrži način da uništite cilindar bez klipa. To je jednostavna fizika: snaga x udaljenost = moment.
Izračunavanje tačnog momenta prevrtanja omogućava vam odabir veličine cilindra i vrste vodilice koji rade unutar svoje sigurnosne margine, sprječavajući neravnomjerno trošenje unutrašnje gume i osiguravajući da brtvena traka ostane zaptivena.
Štednja troškova kroz inženjering
Maria je bila zabrinuta zbog troškova nadogradnje.
- Cijena neuspjeha: Zamjenjivala je standardne cilindre svakih 3 mjeseca (po $500 + vrijeme zastoja).
- Bepto rješenje: Naš robusni vođeni cilindar je na početku koštao nešto više, ali je trajao više od 18 mjeseci bez ijednog problema.
Računajući i poštujući ograničenje “Mx”, smanjila je svoj godišnji budžet za održavanje za 70%. Na Bepto, pomažemo vam da izračunate. Ne prodajemo vam samo broj dijela; osiguravamo da dio odgovara fizici vaše primjene.
Zaključak
Torsioni napon je tihi ubica za cilindri bez šipke. Ako vaša primjena uključuje bočno montirana opterećenja ili pomjerene težine, morate izračunati moment prevrtanja. Ne nagađajte. Odabirom a Bepto cilindar bez klipa Uz odgovarajući vanjski vodiljni sistem, neutralizirate ove sile, osiguravajući glatko kretanje, preciznost i vijek trajanja koji vašu proizvodnu liniju održava profitabilnom.
Često postavljana pitanja o torzijskom naprezanju
Šta se dešava ako premašim maksimalni moment prevrtanja?
Prekoračenje momentom kotrljanja uzrokuje uvijanje kolica, što dovodi do brzog habanja vodilica ležajeva, curenja zraka iz brtvenog prstena i mogućeg odvajanja klipa.
Kako mogu povećati momentni kapacitet prevrtanja mog sistema?
Možete prijeći na cilindar većeg promjera, nadograditi na cilindar s vanjskim vođicama (poput valjaka ili kugličnih vodilica) ili koristiti dva cilindra paralelno kako biste podijelili opterećenje.
Da li Bepto nudi cilindre za primjene s visokim okretnim momentom?
Da, Bepto nudi niz cilindara bez klipa s integriranim vanjskim vodilicama, posebno dizajniranih za podnošenje visokih torzijskih momenata i velikih pomjerenih opterećenja. Možemo vam pomoći odabrati savršen model za zamjenu vaših neispravnih OEM dijelova.
-
