Energizirane brtve: upotreba opružnih utovarivača za brtvljenje cilindara niskog pritiska

Uvod

Vaši pneumatski cilindri rade savršeno pri punom pritisku, ali kad pritisak padne ispod 40 psi, odjednom propuštaju kao sito. Pokušavate uvesti sekvence mekog pokretanja ili kontrolu varijabilnog pritiska, ali vaše standardne brtve jednostavno ne izdrže na niskim pritiscima. Vaš proces zahtijeva nježno rukovanje, ali vaši cilindri ne mogu pružiti potrebnu finese. Ovo je izazov brtvljenja pri niskom pritisku.

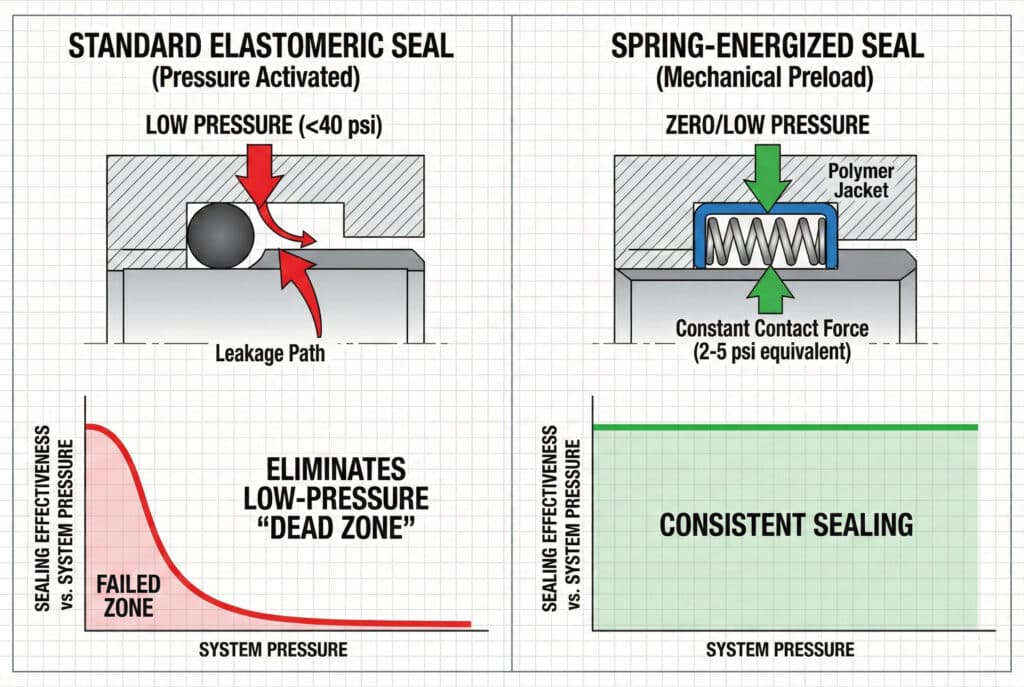

Zaptivke s oprugom rješavaju probleme zaptivanja pri niskom tlaku koristeći mehaničku silu opruge za održavanje stalnog kontakta zaptivke neovisno o tlaku sustava. Dok se standardne elastomerne zaptivke u potpunosti oslanjaju na tlak fluida za aktivaciju i ne uspijevaju pri tlaku ispod 30–40 psi, dizajni s oprugom osiguravaju pouzdano zaptivanje od vakuumskih uvjeta do više od 500 psi, što ih čini idealnima za primjene s promjenjivim tlakom, sustave s mekim pokretanjem i procese koji zahtijevaju nježno rukovanje proizvodom.

Prošlog tromjesečja radio sam s Marcusom, procesnim inženjerom u postrojenju za premazivanje tableta u farmaceutskoj industriji u Massachusettsu. Njegovi bubnjevi za premazivanje zahtijevali su preciznu kontrolu tlaka između 15 i 80 psi kako bi se izbjeglo oštećenje osjetljivih tableta, ali su njegove standardne brtve cilindara previše curile pri nižem kraju tog raspona. Propuštanje zraka uzrokovalo je fluktuacije pritiska koje su dovele do 8–12% nedostataka u premazivanju i preko $60.000 mjesečno odbačenog proizvoda. Njegov OEM dobavljač je insistirao da su cilindri “u skladu sa specifikacijama”, ali to nije riješilo njegov problem u proizvodnji.

Sadržaj

• Šta su brtve napregnute oprugom i kako rade?
• Zašto standardne brtve zakažu pri niskim pritiscima?
• Koje aplikacije najviše imaju koristi od tehnologije brtvi napunjenih energijom opruge?
• Kako odabrati i ugraditi brtve pod opružnim naponom?
• Zaključak
• Često postavljana pitanja o brtvama s oprugom

Šta su brtve napregnute oprugom i kako rade?

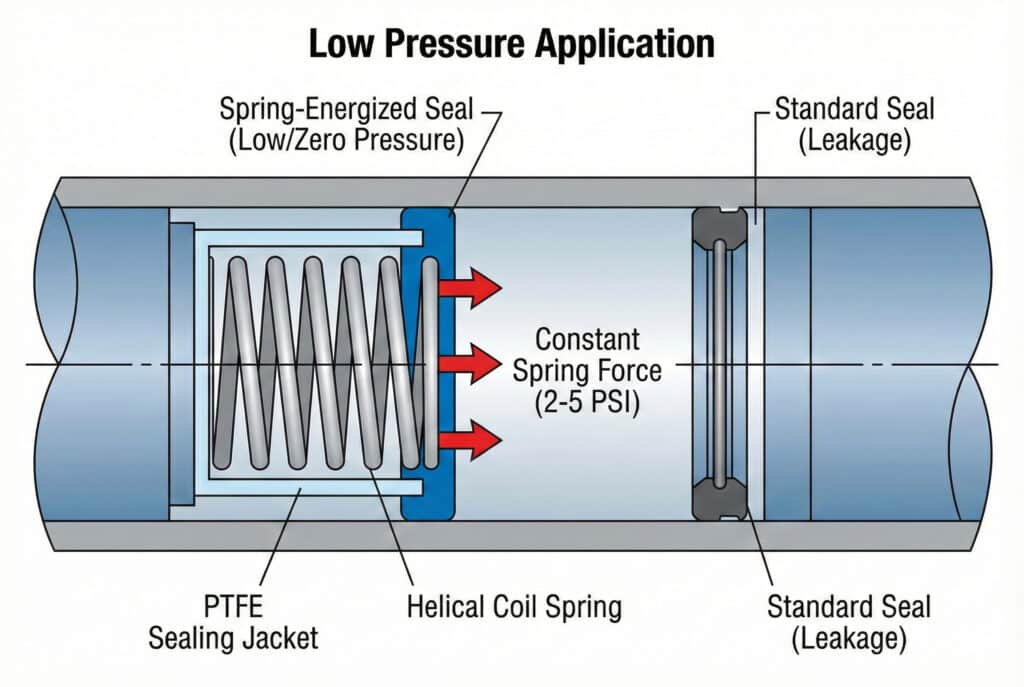

Razumijevanje osnovne mehanike brtvi napajanih oprugom otkriva zašto nadmašuju standardne dizajne u zahtjevnim aplikacijama niskog pritiska. ⚙️

Brtve napregnute oprugom kombinuju polimerni brtveni element (obično PTFE¹ ili poliuretana) s unutarnjim metalnim opružom koja osigurava stalnu radijalnu ili aksijalnu silu na brtvenu površinu. Opruža održava ekvivalentni kontaktni pritisak od 2–5 psi bez obzira na tlak u sustavu, osiguravajući pouzdano brtvljenje od potpunog vakuuma (0 psi) kroz cijeli radni raspon, dok polimerna navlaka s niskim trenjem minimizira habanje i otpor.

Osnovne komponente dizajna

Zaptivač napunjen energijom opruge sastoji se od tri ključna elementa koja rade u harmoniji:

1. Zaptivna jakna: PTFE, punjeni PTFE ili poliuretanski vanjski element koji dodiruje brtvenu površinu
2. Osnažujuće proljeće: Nehrđajuća čelična zavojnica, konzole², ili V-pružina koja osigurava stalnu silu
3. Geometrija brtve: Precizno obrađeni profil optimiziran za primjenu

Kako djeluje proljetno energiziranje

Za razliku od brtvi koje se aktiviraju pritiskom i koje ovise o sistemskom pritisku da bi se deformisale i stvorile brtvenu silu, opružno napregnute brtve djeluju putem mehaničkog prednaprezanja:

• Pri nultom pritisku: Samo proljetna sila održava kontakt brtve (obično ekvivalentno 2-4 psi).
• Pri niskom pritisku (10-50 psi): Pružanje opruge plus minimalna aktivacija pod pritiskom
• Pri visokom pritisku (50-500 psi): Kombinirane sile opruge i pritiska za poboljšano brtvljenje
• Tokom fluktuacija pritiska: Spring održava konstantan kontakt bez obzira na varijacije pritiska

Tipovi proljetne konfiguracije

Proljetni tip	Profil snaga	Najbolja aplikacija	Raspon pritiska	Bepto dostupnost
Helikalna zavojnica	Jednak radijalni pritisak	Opće namjene, klipnjačke brtve	0-300 psi	✓ Standardno
Kantilever	Smerna sila	Rod zaptivke, jednostrano zaptivanje	0-200 psi	✓ Standardno
V-pružina	Velika snaga, kompaktan	Primjene s ograničenim prostorom	0-500 psi	✓ Premium
Kosa zavojnica	Koso vektor sile	Kombinirano radijalno/aksijalno brtvljenje	0-400 psi	✓ Prilagođeno

Kombinacije materijala

Izbor materijala za jaknu određuje trenje, otpornost na habanje i hemijsku kompatibilnost:

Virgin PTFE navlake:

• Najniži koeficijent trenja (0,05-0,10)
• Izvrsna otpornost na hemikalije
• Raspon temperatura: -200°C do +260°C
• Najbolje za: Čista okruženja, primjene visokih brzina

Ispunjene PTFE jakne:

• Povećana otpornost na habanje (stakleni, karbonski ili bronzani punjači)
• Umjereno trenje (0,08-0,15)
• Bolja dimenzionalna stabilnost
• Najbolje za: abrazivne uvjete, teška opterećenja

Poliamidne jakne:

• Izuzetna otpornost na habanje
• Dobra fleksibilnost pri niskim temperaturama
• Raspon temperatura: -40°C do +100°C
• Najbolje za: primjene osjetljive na troškove, umjerene pritiske

U Beptoju proizvodimo zaptivke s oprugom u svim trima materijalima omotača, što nam omogućava da optimiziramo performanse za vašu specifičnu primjenu cilindara bez klipa i radne uvjete.

Zašto standardne brtve zakažu pri niskim pritiscima?

Fizika brtvljenja aktiviranog pritiskom otkriva temeljna ograničenja koja energizacija opruge prevazilazi.

Standardno elastomerni³ Brtve (O-prstenovi, U-čaše, V-pakovanja) oslanjaju se na sistemski pritisak da bi deformisale materijal brtve i stvorile brtveni pritisak na spojne površine. Ispod 30–40 psi nedovoljan pritisak ne uspijeva prevazići elastični otpor brtve, ostavljajući praznine koje omogućavaju prodor zraka. Ovo brtvljenje ovisno o pritisku stvara “mrtvu zonu” u kojoj je pouzdano brtvljenje nemoguće kod konvencionalnih dizajna.

Mehanizam aktivacije pritiskom

Standardne pneumatske brtve rade po principu nazvanom “aktivacija pritiskom”:

1. Pritisak sistema djeluje na površinu pečata izloženu pritisku
2. Hidraulička sila deformiše elastomer prema zaptivnoj površini
3. Kontaktni pritisak razvija se između brtve i površine, stvarajući brtvu
4. Učinkovitost brtvljenja je direktno proporcionalan sistemskom pritisku

Ovaj mehanizam radi izvrsno pri normalnim radnim pritiscima (60–150 psi), ali postepeno otkazuje kako pritisak opada.

Zona kvara niskog pritiska

Evo šta se dešava kada pritisak opadne u standardnim zaptivnim dizajnima:

Sistemski pritisak	Ponašanje foka	Stopa curenja	Performanse
100+ psi	Potpuna aktivacija, izvrstan zaptiv	<0,1 SCFM	Optimalno
60-100 psi	Dobra aktivacija, pouzdan zaptiv	0,1-0,3 SCFM	Dobro
40-60 psi	Djelimična aktivacija, marginalno zaptivanje	0,3-1,0 SCFM	Marginalni
20-40 psi	Minimalna aktivacija, loš zaptiv	1.0-5.0 SCFM	Jadni
<20 psi	Nema učinkovite aktivacije	5,0 SCFM	Neuspjelo

Posljedice u stvarnom svijetu

U Marcusovoj farmaceutskoj primjeni u Massachusettsu izmjerili smo stvarne stope curenja kroz njegov raspon pritiska:

• Pri 80 psi: 0.2 SCFM⁴ propuštenost (prihvatljiva)
• Na 50 psi: 0,8 SCFM curenja (marginalno)
• Pri 30 psi: 3,5 SCFM curenja (uzrokuje nestabilnost pritiska)
• Pri 15 psi: 12+ SCFM curenja (potpuni kvar brtvljenja)

Ovaj prekomjerni curenje pri niskim pritiscima onemogućilo je preciznu kontrolu pritiska, što je direktno uzrokovalo nedostatke na premazu.

Dodatni izazovi niskog pritiska

Osim jednostavnog curenja, rad pri niskom pritisku stvara kaskadne probleme:

• Ljepljenje-klizanje⁵ pokret: Nekonzistentne sile pri odvajanju uzrokuju trzavo kretanje.
• Greške u pozicioniranju: Fluktuacije pritiska sprječavaju precizna zaustavljanja
• Povećana potrošnja zraka: Kompresori rade neprekidno kako bi nadoknadili curenje.
• Ubrzanje habanja brtve: Neadekvatan film podmazivanja pri niskim pritiscima
• Nestabilnost sistema: Petlje povratne sprege pritiska postaju nestabilne

Zašto proljetno energiziranje rješava ove probleme

Zaptivke napregnute oprugom eliminiraju ovisnost o tlaku pružajući mehaničko predopterećenje:

Konstantna kontaktna sila: Pruža kontaktni pritisak ekvivalentan 2–5 psi pri svim pritiscima u sistemu, osiguravajući pouzdano brtvljenje čak i pri nultom pritisku.

Performanse neovisne o pritisku: Efikasnost zaptivanja ostaje dosljedna bez obzira na to da li je pritisak u sistemu 5 psi ili 500 psi.

Glatki pokret: Ujednačena trenje sila pri svim pritiscima eliminira ljepljivo-klizno ponašanje i omogućava precizno pozicioniranje.

Kada smo u cilindar za premazivanje Marcusa ugradili Bepto PTFE brtve opremljene oprugom, curenje pri 15 psi smanjilo se sa 12 SCFM na samo 0,15 SCFM — smanjenje od 98,75% koje je u potpunosti riješilo njegove probleme s kontrolom pritiska.

Koje aplikacije najviše imaju koristi od tehnologije brtvi napunjenih energijom opruge?

Ne treba svakom cilindru brtve pod opružnom naprezanju, ali određeni operativni profili čine ih očigledno superiornim izborom.

Zaptivke napregnute oprugom pružaju maksimalnu vrijednost u sistemima s promjenjivim pritiskom (koji rade ispod 50 psi), aplikacijama za meko pokretanje koje zahtijevaju postepeno ubrzanje, vakuumskim ili gotovo vakuumskim operacijama, preciznim sistemima za pozicioniranje s čestim podešavanjima pritiska i procesima obrade osjetljivih proizvoda koji zahtijevaju nježno pneumatsko upravljanje. Najveće prednosti postižu prehrambena industrija, farmaceutska proizvodnja, sklapanje elektronike i proizvodnja medicinskih uređaja.

Sistemi za kontrolu promjenjivog pritiska

Kada vaš proces zahtijeva dinamičko podešavanje pritiska, brtve napregnute oprugom su neophodne:

• Farmaceutski premaz: Raspon od 10 do 80 psi za nježno rukovanje tabletama
• Pakovanje hrane: 15-60 psi za manipulaciju mekanim proizvodom
• Montaža elektronike: 20-70 psi za postavljanje komponenti bez oštećenja
• Proizvodnja medicinskih uređaja: 5-50 psi za sterilno, nježno rukovanje

Primjene mekog pokretanja i nježnog kretanja

Primjene koje zahtijevaju glatko ubrzanje i usporavanje imaju ogromnu korist:

• Linije za punjenje: Postupno povećanje pritiska sprječava izlijevanje proizvoda.
• Automatizacija pekare: Nježno rukovanje krhkim pečenim proizvodima
• Pakovanje kozmetike: Nježno premještanje proizvoda bez oštećenja
• Rukovanje poluvodičima: Pozicioniranje osjetljivih pločica bez vibracija

Rad u vakuumu i bliskom vakuumu

Neke specijalizirane primjene rade u vakuumskim ili bliskim vakuumskim uslovima:

• Vakuumsko podizanje i postavljanje: Negativni pritisak za rukovanje komponentama
• Sistemi za odzračivanje: Obrada pri subatmosferskom pritisku
• Vakuumsko pakovanje: Integritet brtve tokom zračne evakuacije
• Laboratorijska automatizacija: Komore za kontrolisanu atmosferu

Inicijative za energetsku efikasnost

Nedavno sam se savjetovao sa Sarah, inženjerkom za održivost u pogonu za punjenje pića u Oregonu. Njen pogon je provodio inicijative za smanjenje potrošnje energije i želio je sniziti radni pritisak sa 90 psi na 50 psi na više od 200 cilindara. Međutim, standardne brtve su pri smanjenim pritiscima previše propuštale, čime su poništile sve uštede energije.

Izračunali smo da bi prelazak na brtve napregnute oprugom:

• Omogućiti pouzdan rad na 50 psi (smanjenje tlaka 45%)
• Smanjiti potrošnju energije kompresora za 38%
• Uštedite $127,000 godišnje na troškovima električne energije
• Postignite ROI za samo 14 mjeseci uprkos višim troškovima brtvljenja ⚡

Matrica za odabir aplikacija

Karakteristika primjene	Standardne brtve	Preljesno napregnute brtve	Preporuka
Konstantni pritisak >80 psi	Odlično	Nepotrebno	Standardne brtve
Promjenjiv pritisak 40-100 psi	Marginalni	Odlično	Pun energije
Niski pritisak <40 psi	Neuspjelo/Neuspjeh	Odlično	Potrebno je napuniti oprugom
Od vakuuma do pozitivnog pritiska	Neuspjelo	Odlično	Potrebno je napuniti oprugom
Visoka brzina, stalan pritisak	Dobro	Dobro	Ili (na osnovu troškova)
Precizno pozicioniranje	Jadni	Odlično	Pun energije
Pažljivo rukovanje proizvodom	Marginalni	Odlično	Pun energije

Razmatranja o cilindru bez klipa

Cilindri bez klipa predstavljaju jedinstvene izazove koje brtve na oprugu energizirane efikasno rješavaju:

• Duge dužine hoda klipa: Ujednačena sila brtvljenja tokom cijelog hoda
• Vanjsko brtvljenje nosača: Ključno za održavanje unutrašnjeg pritiska
• Precizno pozicioniranje: Glatko i dosljedno trenje omogućava preciznost.
• Otpornost na kontaminaciju: PTFE prevlake otporne na prianjanje čestica

U Bepto, otprilike 35% naših kompleta brtvi za cilindar bez klipa sada uključuju opcije s oprugom za kupce s zahtjevima za promjenjivim pritiskom ili preciznošću. Tehnologija je sazrela do te mjere da je troškovno konkurentna za mnoge uobičajene primjene.

Kako odabrati i ugraditi brtve pod opružnim naponom?

Pravilna selekcija i ugradnja su ključni za postizanje performansi koje pružaju brtve na opružni pogon.

Odabir brtvi napunjenih oprugom zahtijeva usklađivanje sile opruge s vašim minimalnim radnim pritiskom (obično 20–30 psi), odabir materijala navlake prema zahtjevima za trenje i hemijsku otpornost, provjeru dimenzija utora (često su potrebni utori dublji za 10–15 psi nego kod standardnih brtvi) i potvrdu kompatibilnosti s temperaturom. Instalacija zahtijeva pažljivu orijentaciju opruge, pravilno podmazivanje i izbjegavanje oštećenja opruge tijekom sklapanja preko navoja ili rubova.

Kontrolna lista kriterija odabira

Sistematski prođite kroz ove parametre:

1. Opseg pritiska:

• Minimalni radni pritisak: _____ psi
• Maksimalni radni pritisak: _____ psi
• Potrebna sila opruge: 20-30% minimalnog pritiska
• Frekvencija ciklusa pritiska: _____ ciklusa/sat

2. Radni uslovi:

• Raspon temperatura: _____ do _____ °C
• Tekući mediji: Zrak / Dušik / Drugi: _____
• Nivo kontaminacije: Čisto / Umjereno / Jaka
• Podmazivanje: Da / Ne / Vrsta: _____

3. Zahtjevi za izvedbu:

• Prihvatljiva stopa curenja: _____ SCFM
• Ograničenja trenja: Niska / Umjerena / Nije kritično
• Ciljani vijek trajanja ciklusa: _____ milijuna ciklusa
• Preciznost pozicioniranja: _____ mm

4. Fizička ograničenja:

• Prečnik šipke/cilindra: _____ mm
• Postojeća dubina utora: _____ mm
• Dostupna mogućnost modifikacije: Da / Ne
• Ograničenja prostora: _____

Zahtjevi za Groove Dimension

Zaptivke napregnute oprugom obično zahtijevaju izmijenjene dimenzije utora:

Tip brtve	Standardna dubina žlijeba	Dubina napregnuta oprugom	Povećanje dubine
Rodni zaptivač (40 mm)	2,5 mm	2.8-3.0 mm	+12-20%
Zaptivka klipa (40 mm)	3,0 mm	3,3-3,5 mm	+10-17%
Brisač prsten	2,0 mm	2,0 mm	Nema promjene

Kritično: Uvijek provjerite dimenzije utora prije narudžbe. U Bepto-u uz svaki komplet brtvi s opružnom energijom dostavljamo detaljne nacrte specifikacije utora kako bismo osigurali pravilno pristajanje.

Najbolje prakse instalacije

Zijela napunjena oprugom zahtijevaju nešto više pažnje prilikom ugradnje nego standardna zijela:

Korak 1: Priprema

• Pažljivo očistite sve površine (bez čestica ili kontaminacije)
• Pregledajte utor na oštećenja, žljebove ili oštre rubove.
• Nanesite odgovarajuće mazivo na navlaku brtve i susjedne površine.
• Provjerite orijentaciju opruge (pogledajte dijagram za montažu)

Korak 2: Instalacija

• Koristite navlake za ugradnju brtvi ili zaobljene rubove (obavezno)
• Nikada ne primjenjujte brtvu preko navoja ili oštrih rubova.
• Zaštitite oprugu od deformacije tokom ugradnje
• Potvrdite da je brtva potpuno smještena u utor (vizuelni pregled)

Korak 3: Verifikacija

• Obavite test curenja pri niskom pritisku (10-20 psi)
• Cilindar pomičite kroz cijeli hod 5-10 puta.
• Provjerite glatko kretanje bez zaljepljivanja i odvajanja
• Provesti operativni test pri punom pritisku

Uobičajene greške pri instalaciji koje treba izbjegavati

Viđao sam ove greške da uzrokuju prijevremeni kvar bezbroj puta:

❌ Ugradnja bez pravilnog podmazivanja: Uzrokuje oštećenje jakne tokom instalacije
❌ Prisilno brtvljenje nad oštrim navojima: Oštećenje proljeća ili poderana jakna
❌ Neispravna orijentacija opruge: Smanjuje učinkovitost brtvljenja za 50%+
❌ Korištenje standardnih utora bez provjere: Uzrokuje neadekvatnu kompresiju
❌ Miješanje nekompatibilnih maziva: Razara PTFE ili poliuretanske navlake

Prednost Bepto podrške pri instalaciji

Kada naručite komplete brtvila s oprugom od Bepto, dobivate:

• Detaljne upute za instalaciju s dijagramima
• Crteži provjere dimenzija utora
• Preporučene specifikacije maziva
• Kontakt telefona tehničke podrške za pitanja o instalaciji
• Upute za video instalacije (dostupne na našoj web stranici)

Za Marcusovu farmaceutsku primjenu pružili smo obuku o ugradnji na licu mjesta za njegov tim za održavanje, osiguravajući pravilnu ugradnju svih 23 kompleta cilindričnih brtvi. Ulaganje od četiri sata obuke spriječilo je greške pri ugradnji koje su mogle koštati hiljade zbog neuspjelih brtvi i zastoja u radu.

Kompatibilnost sa postojećim cilindarima

Dobre vijesti: Mnogi standardni cilindri mogu se opremiti brtvama napajanim oprugom uz minimalne ili nikakve izmjene. Održavamo baze podataka o kompatibilnosti za:

• Parker cilindri bez klipa (serije OSP-P, OSP-E)
• Festo cilindri bez klipa (serije DGC, DGPL)
• SMC cilindri bez klipa (serije CY1, CY3)
• Norgren cilindri bez klipa (više serija)
• Bepto cilindri bez klipa (sve serije, optimizirani žlijebovi)

Obratite se našem tehničkom timu s brojem modela vašeg cilindra, a mi ćemo potvrditi kompatibilnost i dostaviti specifikacije za naknadnu ugradnju u roku od 24 sata.

Zaključak

Zaptivke s oprugom pretvaraju problematične primjene niskotlačne pneumatske tehnike u pouzdane, eliminirajući ovisnost standardnih dizajna zaptivki o tlaku. Bilo da provodite smanjenje tlaka radi uštede energije, zahtijevate kontrolu promjenjivog tlaka ili rukujete osjetljivim proizvodima nježnim pneumatskim pokretom, tehnologija s oprugom pruža dosljedne performanse zaptivanja u cijelom vašem radnom opsegu. U kompaniji Bepto pružamo isplativa rješenja brtvila s oprugom i tehničku podršku kako bismo osigurali uspješnu implementaciju u vašim cilindarima bez klipa i pneumatskim sistemima.

Često postavljana pitanja o brtvama s oprugom

1. Saznajte o hemijskim svojstvima i karakteristikama niskog trenja politetrafluoroetilena (PTFE). ↩

2. Razumjeti mehaničke principe konzolnih opruga i kako one primjenjuju usmjerenu silu. ↩

3. Istražite nauku o materijalima elastomera i njihovo viskoelastično ponašanje pod pritiskom. ↩

4. Pročitajte definiciju standardnih kubnih stopa u minuti (SCFM) kao mjere brzine protoka plina. ↩

5. Otkrijte fiziku iza stick-slip kretanja (stikcije) i kako ona utječe na preciznu kontrolu. ↩
