Uvod
Jeste li ikada naručili pneumatski cilindar na osnovu SCFM ocjena, samo da biste otkrili da ne zadovoljava u vašoj stvarnoj primjeni? Ova skupa greška događa se češće nego što mislite. Zbunjenost između SCFM i ACFM dovela je do gubitka hiljada dolara na nabavku opreme, kašnjenja u proizvodnji i frustriranih inženjerskih timova u proizvodnim pogonima širom svijeta.
SCFM (standardni kubni stopi po minuti) mjeri protok zraka pod standardiziranim uvjetima (14,7 psia, 68 °F, 0% vlažnosti), dok ACFM (stvarni kubni stopi po minuti) mjeri stvarni volumetrijski protok pri vašim specifičnim radnim uvjetima, uključujući stvarnu temperaturu, tlak i vlažnost. Razumijevanje ove razlike ključno je za pravilno dimenzioniranje pneumatske opreme, poput cilindara bez klipa, i izbjegavanje skupih kvarova sustava.
Ja sam Chuck, direktor prodaje u Bepto Pneumatics, i vidio sam kako ova zbrka našim klijentima stvara ozbiljne glavobolje. Tek prošlog mjeseca nas je u panici nazvao David, inženjer za održavanje iz automobilske fabrike u Michiganu – njegov novoinstalirani sistem cilindara bez klipa radio je sporo jer je kompresor bio specificiran prema SCFM-u, a njegova primjena pri visokim temperaturama zahtijevala je izračune prema ACFM-u. Dopustite mi da vam pomognem da izbjegnete ovu skupu grešku.
Sadržaj
- Šta je SCFM i zašto je važan za pneumatske sisteme?
- Šta je ACFM i kako se razlikuje od SCFM-a?
- Kako konvertovati između SCFM i ACFM?
- Koje biste trebali koristiti: SCFM ili ACFM za cilindar bez klipa?
Šta je SCFM i zašto je važan za pneumatske sisteme?
Kada upoređujete kompresore ili pneumatske komponente različitih proizvođača, potrebna vam je ravnopravna osnova za specifikacije. Upravo tu na scenu stupa SCFM.

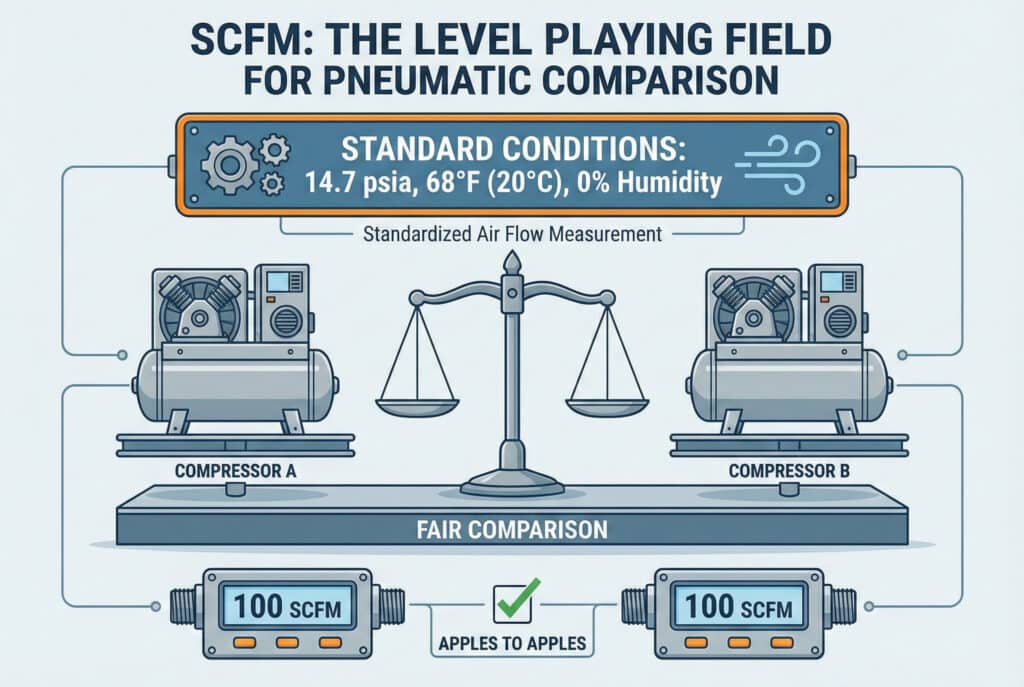

SCFM je standardizirano mjerenje koje omogućava poštenu usporedbu opreme mjerenjem protoka zraka pod dosljednim osnovnim uvjetima: tlakom od 14,7 psia, temperaturom od 68°F (20°C) i relativnom vlažnošću od 0%. Ova standardizacija eliminira varijable kako bi inženjeri mogli usporediti jabuke s jabukama pri procjeni različitih pneumatskih proizvoda.
Definisani standardni uslovi
Pneumatska industrija se usaglasila o ovim standardnim uslovima za SCFM:
- Pritisak: 14.7 psia1 (funta po kvadratnom inču apsolutno) ili 1 atmosfera na nivou mora
- Temperatura: 68°F (20°C) ili ponekad 60°F, ovisno o korištenom standardu
- Vlažnost: 0% relativna vlažnost2 (potpuno suh zrak)
- Gustoća: Otprilike 0,075 lb/ft³
Zašto proizvođači koriste SCFM
U Bepto Pneumatics objavljujemo specifikacije naših cilindara bez klipa u SCFM-u jer vam to pruža dosljednu osnovu. Kada uspoređujete naše zamjenske cilindre s OEM dijelovima vodećih marki, SCFM vam omogućuje precizna tehnička usporedbe bez brige o tome gdje su testovi provedeni ili pod kojim uvjetima.
Skriveni problem sa SCFM-om
Evo kvake: Vaš pogon nije u standardnim uslovima.. Vaš sistem komprimovanog zraka radi na stvarnim temperaturama, stvarnim pritiscima i stvarnim nivoima vlažnosti. Kompresor ocijenjen na 100 SCFM može isporučiti samo 85–90 ACFM u vašoj vrućoj i vlažnoj prostoriji. Ovaj jaz uzrokuje nedovoljno dimenzionirane sisteme i probleme s performansama.
Šta je ACFM i kako se razlikuje od SCFM-a?

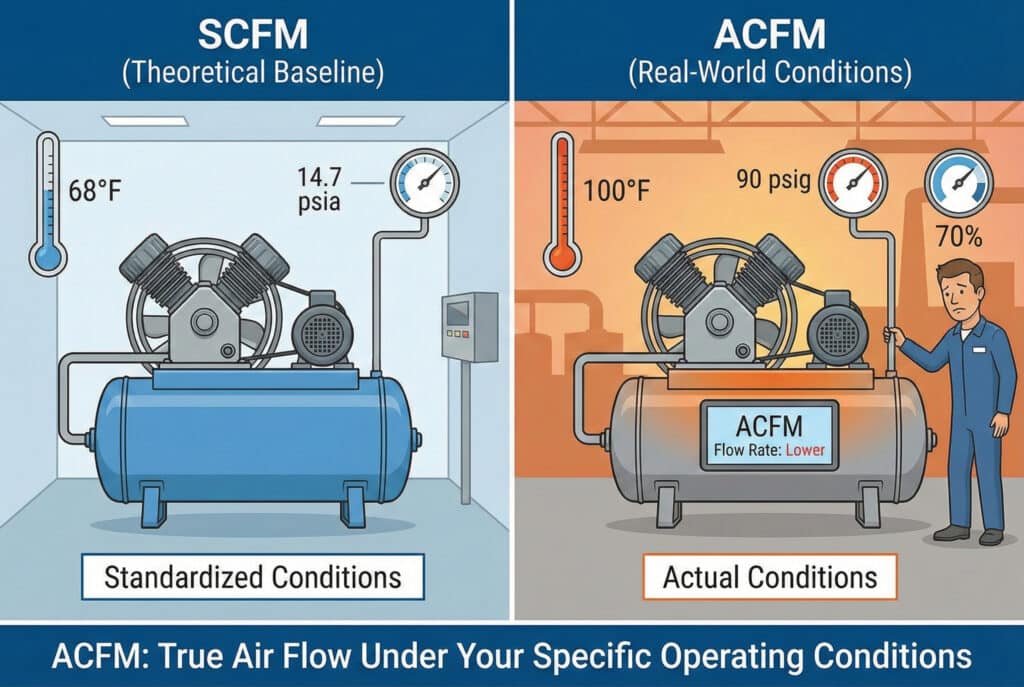

ACFM predstavlja stvarni svijet—zrak koji upravo sada struji kroz vaš pneumatski sistem, pod vašim specifičnim radnim uslovima. ️
ACFM (stvarni kubni stopala u minuti) mjeri stvarne volumetrijska brzina protoka3 od komprimiranog zraka pri stvarnoj temperaturi, tlaku i vlažnosti prisutnim u vašem postrojenju. Za razliku od teorijske referentne vrijednosti SCFM-a, ACFM odražava stvarne performanse i ključan je za utvrđivanje hoće li vaš sustav zaista zadovoljiti proizvodne zahtjeve.
Stvarne varijable koje utiču na ACFM
Nekoliko faktora uzrokuje da se ACFM značajno razlikuje od SCFM ocjena:
| Faktor | Uticaj na ACFM | Tipičan raspon |
|---|---|---|
| Temperatura | Viša temperatura = veći ACFM | od 60°F do 120°F u objektima |
| Pritisak | Niži pritisak = veći ACFM | Radni opseg od 80-125 psig |
| Vlažnost | Veća vlažnost = neznatno veći ACFM | 20%-80% relativna vlažnost |
| Nadmorska visina | Veća nadmorska visina = veći ACFM | Nivo mora do 5.000+ stopa |
Prava priča s terena
Dopustite mi da podijelim slučaj koji ovo savršeno ilustrira. Sarah, menadžerica nabave u kompaniji za proizvodnju mašina za pakovanje u Phoenixu, Arizona, kontaktirala nas je frustrirana nakon što je instalirala kompresor od 100 SCFM koji nije mogao pratiti rad cilindara bez klipa na njenoj proizvodnoj liniji.
Kada smo analizirali njenu situaciju, otkrili smo problem: visoka nadmorska visina Phoenixa (1.100 stopa) i ljetne temperature (često iznad 100°F u objektu) značile su da njen kompresor zapravo isporučuje samo oko 82 ACFM. Njen pneumatski sistem je za ispravan rad trebao 95 ACFM. Pomogli smo joj izračunati odgovarajuću veličinu kompresora koristeći ACFM i prebacili smo je na naše Bepto visokoučinkovite cilindar bez klipa koji su zahtijevali 15% manje protoka zraka. U roku od 48 sati od instalacije, njena linija je radila bez problema i uštedjela je $8,000 u usporedbi s kupovinom prevelikog OEM kompresora.
Zašto je ACFM važan za dizajn sistema
Kada projektujete ili otklanjate kvar na pneumatskom sistemu sa cilindarima bez klipa, ACFM vam govori:
- Stvarni kapacitet isporuke od vašeg kompresora
- Stvarna potrošnja zraka tijekom rada cilindara
- Pravi sistemski zahtjevi uključujući gubitke na vodovima
- Da li imate dovoljno marže za vršnu potražnju
Kako konvertovati između SCFM i ACFM?
Pretvaranje između SCFM-a i ACFM-a nije nagađanje—to je jednostavna fizika koristeći zakon idealnog plina4. Dopustite mi da vam pokažem praktični pristup koji koristimo u Bepto.

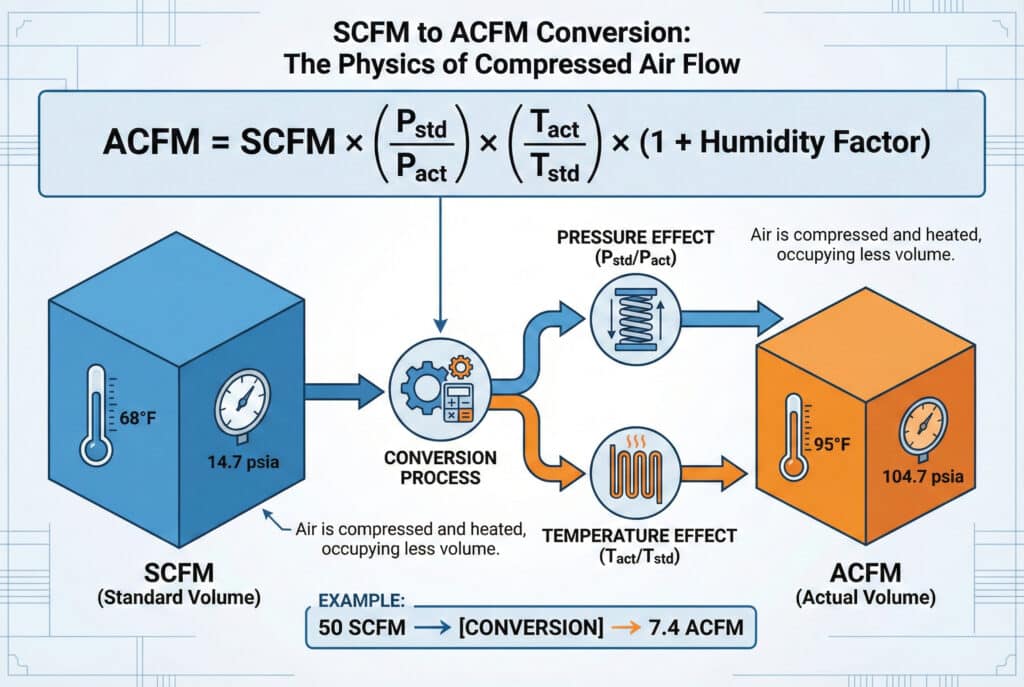

Formula za konverziju je: ACFM = SCFM × (Pstd/Pact) × (Tact/Tstd) × (1 + faktor vlažnosti), gdje je Pstd standardni pritisak (14,7 psia), Pact stvarni apsolutni pritisak, Tstd standardna temperatura (528°R ili 68°F), i Tact stvarna apsolutna temperatura u Rankine5 (°F + 460). Ova formula uzima u obzir kako se zapremina zraka mijenja s pritiskom i temperaturom.
![Tehnički dijagram koji ilustrira konverziju sa SCFM na ACFM. Gornji dio prikazuje formulu: ACFM = SCFM × (Pstd / Pact) × (Tact / Tstd) × (1 + faktor vlažnosti). Ispod toga, dijagram toka vizualizira proces: veliki plavi kockasti oblik koji predstavlja SCFM (standardni volumen) pri 68°F i 14,7 psia prolazi kroz ikonu "PROCES PRETVARANJA" (zupčanici). Prikazano je da na ovaj proces utječu "UTJECAJ PRITISKA (Pstd/Pact)" (ikona komprimovanog opruga) i "UTJECAJ TEMPERATURE (Tact/Tstd)" (ikona grijaćeg elementa). Rezultat je manji narandžasti kockasti prikaz ACFM (stvarni volumen) na 95°F i 104,7 psia. Na dnu je uključen praktičan primjer: "50 SCFM → [PRETVARANJE] → 7,4 ACFM".](https://rodlesspneumatic.com/wp-content/uploads/2025/12/The-Physics-of-Compressed-Air-Flow-Diagram-2048x1374.jpg.webp)
Proces konverzije korak po korak
Pretvaranje SCFM u ACFM
- Identificirajte svoje stvarne uvjete: Mjerite stvarni tlak (psig), temperaturu (°F) i, ako je kritično, vlažnost
- Konvertujte u apsolutne vrijednostiDodajte 14,7 psig-u da biste dobili psia; dodajte 460 °F-u da biste dobili Rankine.
- Primijeni formulu: ACFM = SCFM × (14.7/Pact) × (Tact/528)
- Dodajte sigurnosni marginu: Uključite 10-15% za gubitke na liniji i vršnu potražnju
Praktičan primjer
Recimo da vam je potreban cilindarski sistem bez klipa koji troši 50 SCFM, ali vaš pogon radi pri:
- Pritisak: 90 psig (104,7 psia apsolutno)
- Temperatura: 95°F (555°R apsolutno)
- Vlažnost: Umjereno (zanemariv utjecaj)
Proračun:
ACFM = 50 × (14.7/104.7) × (555/528)
ACFM = 50 × 0.1404 × 1.051
ACFM ≈ 7,4 ACFM
Primijetite da je stvarni volumen mnogo manji! To je zato što je zrak komprimiran i blago topliji. Vaš kompresor mora isporučiti 50 SCFM (maseni protok), ali pri radnom pritisku zauzima samo 7,4 kubnih stopa u minuti.
Uobičajene greške pri konverziji koje treba izbjegavati
❌ Zaboraviti pretvoriti u apsolutni pritisak (dodavanje 14,7 na psig)
❌ Korištenje Fahrenheita umjesto Rankinea za temperaturu
❌ Ignorisanje efekata nadmorske visine na atmosferskom pritisku
❌ Ne uzimajući u obzir padove pritiska u cijevima između kompresora i aplikacije
Tabela brzih konverzija
| SCFM | ACFM pri 100 psig, 70°F | ACFM pri 100 psig, 100°F |
|---|---|---|
| 10 | 1.5 | 1.6 |
| 50 | 7.3 | 7.7 |
| 100 | 14.6 | 15.4 |
| 200 | 29.2 | 30.8 |
Koje biste trebali koristiti: SCFM ili ACFM za cilindar bez klipa?
Odgovor u potpunosti ovisi o tome što pokušavate postići—a korištenje pogrešnog može vas koštati tisuće u opremi i zastoju.
Koristite SCFM pri upoređivanju specifikacija opreme, proračunavanju ukupne potrošnje mase zraka ili određivanju veličine kompresora, jer pruža standardiziranu usporedbu među proizvođačima. Koristite ACFM pri mjerenju stvarnih performansi sistema, otklanjanju problema s protokom ili provjeri da li vaš postojeći kompresor može podnijeti dodatnu opremu pod vašim specifičnim radnim uslovima.
Kada koristiti SCFM
Odabir i usporedba opreme
Kada kupujete cilindri bez cijevi ili uspoređujete naše Bepto zamjenske dijelove s OEM opcijama, SCFM vam pruža poštenu usporedbu koju trebate. Svi ugledni proizvođači objavljuju vrijednosti SCFM-a pod standardnim uvjetima.
Proračuni potrošnje zraka sistema
Ako zbrajate zahtjeve za zrak za više cilindara, ventila i alata, radite to u SCFM. To vam govori ukupnu masu zraka koju vaš kompresor mora proizvesti.
Dimenzioniranje kompresora
Proizvođači kompresora ocjenjuju svoj učinak u SCFM jer to predstavlja stvarnu masu zraka koju mogu komprimirati, bez obzira na uvjete isporuke.
Kada koristiti ACFM
Provjera kapaciteta postojećeg sistema
Kada klijent poput Davida iz Michigana pita: “Može li moj trenutni kompresor podnijeti još tri cilindra bez klipa?”, izračunavamo ACFM na osnovu stvarnih uslova u njegovoj prostoriji.
Rješavanje problema sa performansama
Ako se cilindri sporo pomiču ili zastaju, mjerenje ACFM-a na mjestu upotrebe otkriva da li imate adekvatan protok pri radnom pritisku.
Dimenzionisanje cijevi i ventila
Brzine protoka kroz cijevi i ventile ovise o ACFM-u, a ne o SCFM-u. Nedovoljno dimenzionirane cijevi stvaraju padove tlaka koji umanjuju performanse vašeg sustava.
Bepto pristup: Najbolje iz oba svijeta
U kompaniji Bepto Pneumatics pružamo specifikacije za naše cilindar bez klipa:
| Tip specifikacije | Šta pružamo | Zašto je važno |
|---|---|---|
| SCFM ocjena | Potrošnja zraka pod standardnim uslovima | Poštena usporedba s OEM dijelovima |
| ACFM kalkulator | Online alat za vaše stanje | Predviđanje performansi u stvarnom svijetu |
| Raspon pritiska | Optimalni radni pritisak | Osigurava pravilnu veličinu |
| Tehnička podrška | Besplatna konsultacija s našim timom | Izbjegnite skupe greške |
Pomogli smo stotinama klijenata da izbjegnu skupi pristup pokušaja i pogrešaka. Naši zamjenski cilindri bez klipa dizajnirani su da odgovaraju ili nadmašuju OEM performanse, uz uštede od 25 do 351 TP3T i brže rokove isporuke – obično 3–5 dana naspram 4–6 sedmica za originalne dijelove.
Zaključak
Razumijevanje razlike između SCFM-a i ACFM-a nije samo tehnička trivijalnost—to je ključ za pravilno dimenzioniranje vaših pneumatskih sistema, izbjegavanje skupih kvarova opreme i maksimiziranje efikasnosti komprimovanog zraka. Koristite SCFM za standardizirane uporedbe i planiranje sistema, ali uvijek provjerite ACFM proračunima za vaše stvarne radne uslove.
Često postavljana pitanja o SCFM naspram ACFM u sistemima komprimovanog zraka
Da li je SCFM veći od ACFM-a?
Ne nužno—ovisi u potpunosti o vašim radnim uvjetima. Pri uobičajenim pritiscima komprimiranog zraka (80–125 psig), ACFM će biti znatno niži od SCFM-a jer je zrak komprimiran u manji volumen. Međutim, pri atmosferskom pritisku i visokoj temperaturi, ACFM može biti viši od SCFM-a. Ključno je da SCFM mjeri maseni protok, dok ACFM mjeri volumetrijski protok pri stvarnim uvjetima.
Mogu li direktno koristiti SCFM ocjene za dimenzioniranje svog pneumatskog sistema?
Ne, prvo morate pretvoriti u ACFM za vaše specifične uvjete. Dok je SCFM savršen za poređenje opreme, vaš stvarni sistem radi pod uslovima stvarnog svijeta – pritiskom, temperaturom i vlažnošću. Kompresor ocijenjen na 100 SCFM može isporučiti samo 85 ACFM u vrućoj prostoriji na velikoj nadmorskoj visini. Uvijek izračunajte ACFM kako biste osigurali adekvatan kapacitet i dodajte sigurnosni margin od 10–15% za vršnu potražnju.
Zašto proizvođači cilindara bez klipa navode potrošnju zraka u SCFM?
SCFM pruža standardiziranu osnovu koja omogućava poštenu usporedbu među svim proizvođačima i radnim uvjetima. U Bepto Pneumatics objavljujemo SCFM ocjene kako biste mogli direktno uporediti naše zamjenske cilindar sa OEM dijelovima. Ova standardizacija uklanja zabunu uzrokovanu različitim uslovima testiranja. Međutim, također pružamo alate za konverziju kako bismo vam pomogli odrediti stvarne performanse u vašem pogonu.
Kako nadmorska visina utječe na pretvorbu SCFM u ACFM?
Veća nadmorska visina smanjuje atmosferski pritisak, što povećava ACFM u odnosu na SCFM pri istom mjernom pritisku. Na nivou mora atmosferski pritisak iznosi 14,7 psia, ali na nadmorskoj visini od 5.000 stopa pada na oko 12,2 psia. To znači da vaš kompresor mora više da radi da bi postigao isti pritisak na manometru, a ACFM će biti veći pri istoj ocjeni SCFM. Ako radite na značajnoj nadmorskoj visini, uzmite ovo u obzir pri izračunima ili kontaktirajte naš tehnički tim za pomoć.
Šta je važnije za performanse cilindara bez šipke: SCFM ili ACFM?
Oba su važna, ali iz različitih razloga. SCFM vam govori masu zraka koju cilindar troši, što određuje veličinu kompresora. ACFM vam govori stvarni volumetrijski protok pri radnom pritisku, što utječe na brzinu i silu cilindra. Za optimalne performanse potreban vam je dovoljan kapacitet SCFM iz kompresora I adekvatan ACFM protok kroz pravilno dimenzionirane ventile, priključke i dovodne cijevi. Mi u Bepto pomažemo klijentima da optimiziraju oba aspekta za maksimalnu efikasnost i uštedu troškova.
-
Razumjeti ključnu razliku između mjerenja apsolutnog (PSIA) i mjerenja manometarskog (PSIG) tlaka. ↩
-
Istražite kako relativna vlažnost mjeri zasićenost vodene pare i utječe na gustoću zraka. ↩
-
Naučite definiciju volumetrijske brzine protoka i kako se ona razlikuje od masene brzine protoka. ↩
-
Pregledajte osnovne principe fizike koji upravljaju ponašanjem plinova pri promjenjivim temperaturama i pritiscima. ↩
-
Naučite o Rankineovoj apsolutnoj temperaturnoj skali koja se koristi u proračunima inženjerske termodinamike. ↩
